EVR30高压直流继电器

三相电压继电器使用及工作原理型号：EVR-HL-3A数字式三相交流电压继电器使用说明过电压、欠电压设置值。

二、工作原理简介当某一相电压大于过电压设定值，并且持续时间产品图片一、产品功能简介1.具有三相过电压、欠电压、相序、缺相及相电压不平衡检测功能，内部有报警蜂鸣器和上、下限输出继电器；兼作数字式三相交流电压表。

2.通过面板按键设置各电压整定值及输出继电器延迟动作时间；电压继电器复位有自动和手动两种方式可选。

3.面板上面窗口显示检测的实际电压，各相电压通过按键切换查看；下面为设置窗口，正常时显示三、技术参数表一：参数表参数名称测量范围误差被测电压频率输出继电器延时输出继电器触点及容量辅助工作电源功耗安装方式外形尺寸开孔尺寸重量使用环境温度使用环境湿度四、参数设置及调试表二：参数设置表名称HI HГ LO LГ PE PEГ C0 C1功能过电压设定值（A）过电压继电器延时动作时间（秒）欠电压设定值（A）欠电压继电器延时动作时间（秒）三相电压不平衡百分比（%）三相电压不平衡动作延时时间（秒）相序检测使能复位方式默认值及设置范围300（0～C0） 10.0（0～999.9） 100（0～C0） 10.0（0～999.9） 20（0～50）10.0（0～999.9） 0（1：有效，0：无效） 0（1：手动，0：自动）85～270VAC ≤5VA 开孔嵌入安装96 mm×48 mm×112mm 91mm×45mm35毫秒～999.9秒，延时设为0时，继电器动作时间约为35毫秒 1常开1常闭（带公共端），7A/250VAC或7A/30VDC（阻性负载）超过允许时间，电压上限输出继电器动作；当检测的某一相电压小于欠电压设定值，并且持续时间超过欠电压设定时间，电压下限输出继电器动作；相序检测为可选项，若相序检测设为有效，当出现相序错误时，上、下限输出继电器均动作；当某一相电压超过或低于三相电压平均值设定的百分比，且持续时间超过延时设定值，三相电压不平衡报警，三相电压不平衡时输出继电器动作,其输出继电器和电压下限输出继电器共用。

EVR150CI继电器规格书1、技术参数注）①.在微小负载水平下能够通断的下限目标值。

该值有时会根据通断频率、环境条件、所期待的可靠水准发生改变，因此在使用时，推荐在实际负载下进行确认②. 寿命测试通断时间：通0.3s,断2.7s，使用二极管时，触点复位时间可能会延迟，电寿命可能会下降，敬请注意。

2、外形尺寸图技术要求：1、未注公差按公差列表。

2、外观无脏污、划伤等不良，标签需正确。

3、安装底部平面度要求：≤0.5mm。

4、出货包装满足功率继电器出货包装标准要求。

※配套连接器信息(选配)母端品牌：矢崎护套：7283-1020金属端子：7116-4020※配套螺丝（选配）规格：GB9074.13十字槽凹穴六角头螺栓组合件_M4×10_8.8级3、标贴信息4、出货检验项目（at 23℃）● 外观检查 ● 尺寸检查 ● 吸合电压 ● 释放电压 ● 额定动作电流 ● 接触电阻 ● 耐电压 ●绝缘电阻5、 正确使用注意事项：⏹ 工作电压1) 吸合电压、释放电压会随着环境温度和使用条件而发生变化，因此敬请注意。

2) 施加的电压超过最大施加电压时，线圈中的异常升温会缩短绝缘涂层的寿命而发生线圈烧损和层间短路，因此请务必注意。

另外，使用环境温度的范围也请注意不要超过使用范围。

3) 对于这款继电器，如果额定电压（或电流）长时间施加到线圈和接点上，然后关闭并立即打开，则线圈温度和线圈电阻将比平时高。

这意味着操作电压也比平时高，超过了额定值（“热启动”）。

在这种情况下，应采取适当措施，例如降低负载电流和通电时间或限制使用环境温度，防止施加额定操作电压以上的线圈电压等。

4) 线圈长期连续通电时，受线圈自身发热的影响，会促使线圈的绝缘发生劣化。

5) 额定值中的主触点额定值均为电阻负载时的数值。

使用L/R>1ms 的感性负载（L 负载）的情况下，请与感性负载并行采取浪涌吸收措施。

未采取措施的情况下，可能会造成电气寿命下降、发生切断不良。

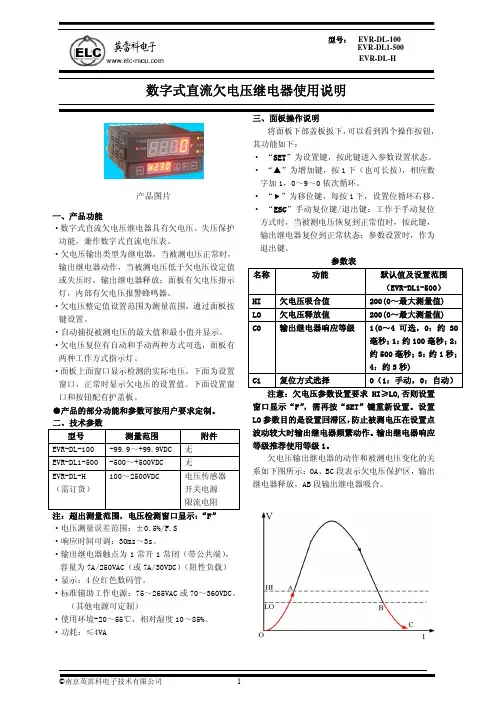

数字式直流欠电压继电器使用说明产品图片一、产品功能·数字式直流欠电压继电器具有欠电压、失压保护功能，兼作数字式直流电压表。

·欠电压输出类型为继电器，当被测电压正常时，输出继电器动作，当被测电压低于欠电压设定值或失压时，输出继电器释放；面板有欠电压指示灯，内部有欠电压报警蜂鸣器。

·欠电压整定值设置范围为测量范围，通过面板按键设置。

·自动捕捉被测电压的最大值和最小值并显示。

·欠电压复位有自动和手动两种方式可选，面板有两种工作方式指示灯。

·面板上面窗口显示检测的实际电压，下面为设置窗口，正常时显示欠电压的设置值。

下面设置窗口和按钮配有护盖板。

●产品的部分功能和参数可按用户要求定制。

二、技术参数型号 测量范围附件EVR-DL-100 -99.9～+99.9VDC 无EVR-DL1-500 -500～+500VDC无 EVR-DL-H （需订货）100～2500VDC电压传感器 开关电源 限流电阻注：超出测量范围，电压检测窗口显示：“F” ·电压测量误差范围：±0.5%/F.S ·响应时间可调：30ms～3s。

·输出继电器触点为1常开1常闭（带公共端），容量为7A/250VAC（或7A/30VDC）（阻性负载） ·显示：4位红色数码管。

·标准辅助工作电源：75～265VAC 或70～360VDC。

（其他电源可定制）·使用环境-20～55℃，相对湿度10～85%。

·功耗：≤4VA三、面板操作说明将面板下部盖板扳下，可以看到四个操作按钮，其功能如下：· “SET ”为设置键，按此键进入参数设置状态。

· “▲”为增加键，按1下（也可长按），相应数字加1，0～9～0依次循环。

· “f ”为移位键，每按1下，设置位循环右移。

· “ESC ”手动复位键/退出键：工作于手动复位方式时，当被测电压恢复到正常值时，按此键，输出继电器复位到正常状态；参数设置时，作为退出键。

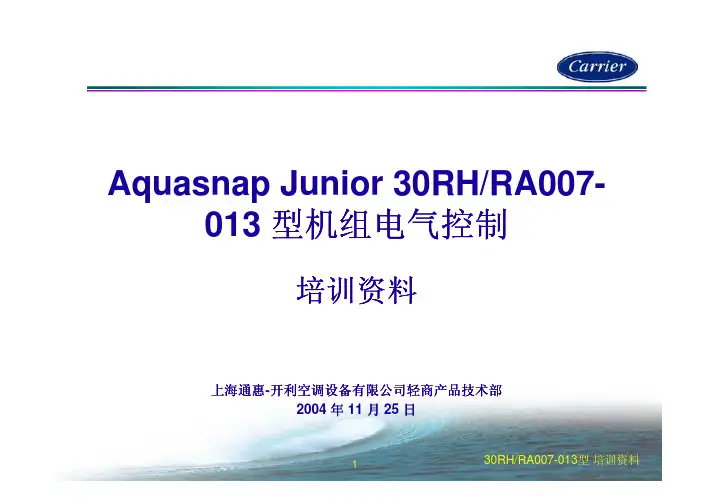

Aquasnap Junior 30RH/RA007-013 型机组电气控制培训资料上海通惠-开利空调设备有限公司轻商产品技术部2004 年11 月25 日30RH/ RA007-013 控制系统简介30RH/RA 系列机型为Junior Aquasnap 的风冷冷水（热泵）机组，采用开利全球通用之的控制，极具智能化的高可靠性的控制，非常完善的故障监测功能，不仅具有微型遥控器简单容易操作的标准配置，也可扩展使用开利CCN 的集中控制；配置自主开发的风机盘管连锁控制器，还可实现与风机盘管联锁控制等功能。

PRO--Dialog PlusPROPRO-DIALOG Plus是将复杂的智能化与简单操作相结合的一种先进数字控制系统。

PRO-Dialog Plus时刻监控机组的参数和安全装置，精确地控制压缩机和风扇在最佳的能效比下运行。

同时也控制水泵的运行。

强大的控制系统PID控制运算法则结合了进出水温差和能量变化的补偿参数来调节压缩机运行，可以实现自动调节水温。

为了使能耗最优化，PRO-Dialog Plus会根据室外环境温度或者回水温度对冷水出水温度自动进行节能控制。

还可以自动进行双设定点的切换。

PRO-Dialog Plus自适应保护压缩机。

控制系统根据用户特点优化压缩机的运行时间，避免频繁开停。

在大多数的舒适空调的运用中这个特点省去了安装折流水箱的麻烦。

清楚简便的操作系统操作界面清楚友好：LED和两个数字显示框能准确及时地获得机组的运行数据。

简单的按钮直观的位于简要的冷水机组循环上，能及时显示和用户最密切相关的数据：温度，压力，设定点，压缩机运行时间等。

10个菜单提供了机器控制的全部功能，包括报警代码的历史记录，能迅速完全地对冷水机组的故障进行诊断。

控制系统图示电气参数电气部件电气部件－－主控板NRCP#2(注：2004 年8 月份以前产品月份以前产品））NRCP#1电气部件电气部件－－主控板详解(1)NRCP2 主板设计用于冷水机组主板设计用于冷水机组，，包括从属机组和JUNIOR AQUASNAP ，即30RH/RA007-013.这块印刷线路板板装在电控盒内这块印刷线路板板装在电控盒内，，由其中的微电脑处理芯片能智能化的处理输入/输出信号输出信号，，能利用CCN 通讯连续的下载运用代码下载运用代码，，能利用SIO （串行输入输出输出））数据总线进行附属模块的通讯和显示最大的特点是对记忆恢复代码和设置数据可进行重写置数据可进行重写。
