局部放电测试仪通用技术规范本规范对应的专用技术规范目录局部放电测试仪采购标准技术规范使用说明1. 本采购标准技术规范分为标准技术规范通用部分、标准技术规范专用部分以及本规范使用说明。
2. 采购标准技术规范通用部分原则上不需要设备招标人（项目单位）填写，更不允许随意更改。
如对其条款内容确实需要改动，项目单位应填写《项目单位通用部分条款变更表》并加盖该网、省公司招投标管理中心公章及辅助说明文件随招标计划一起提交至招标文件审查会。
经标书审查同意后，对通用部分的修改形成《项目单位通用部分条款变更表》，放入专用部分，随招标文件同时发出并视为有效。
3. 采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。
《标准技术参数表》中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。
项目单位对“标准参数值”栏的差异部分，应填写“项目单位技术差异表”，“投标人保证值”栏应由投标人认真逐项填写。
项目单位需求部分由项目单位填写，包括招标设备的工程概况和招标设备的使用条件。
对扩建工程，可以提出与原工程相适应的一次、二次及土建的接口要求。
投标人响应部分由投标人填写“投标人技术参数偏差表”，提供销售业绩、主要部件材料和其他要求提供的资料。
4. 投标人填写“技术参数和性能要求响应表”时，如与招标人要求有差异时，除填写“技术偏差表”外，必要时应提供相应试验报告。
5. 有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的项目单位技术差异表明确表示。
6.采购标准技术规范的页面、标题等均为统一格式，不得随意更改。
目录1总则 (1)1.1 一般规定 (1)1.2 投标人应提供的资格文件 (1)1.3 工作范围和进度要求 (1)1.4 技术资料 (1)1.5 标准和规范 (1)1.6 必须提交的技术数据和信息 (2)2 性能要求 (2)3 主要技术参数 (2)4 外观和结构要求 (2)5 验收及技术培训 (3)6 技术服务 (3)附录A 供货业绩 (4)附录B 仪器配置表 (4)1总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
一、概述该系统配备复合式TEV传感器、超高频传感器、高频电流互感器及高灵敏度超声波传感器来采集高压设备内部局部放电信号。
系统采用多级检波降频技术来降低放电信号的频率，同时采用高速AD转换电路完成信号的数字化，并通过数字信号处理、自适应滤波等干扰信号处理方式保证了检测数据的可靠性。
通过采集不同高压设备内部局部放电产生的不同信号可对设备的运行状态进行快速带电检测。
该仪器可在设备运行状态下进行安装检测，对设备的正常运行没有任何影响，便于工作人员及时对开关柜的运行状态进行评估，大大提高设备运行的可靠性、安全性和有效性。
手持式多功能局部放电测试仪由测试仪主机、TEV传感器、超声波传感器、高频电流互感器、超高频传感器以及连接线组成。
适用于对高压设备局部放电在线检测及定位。
1.1 主机面板介绍手持式多功能局部放电测试仪主机前面板手持式多功能局部放电测试仪主机的前面板分为若干功能区，根据上图标注标号分别为：1. 波形显示区2. F1~F5: 菜单按键3. 电源指示灯4. MEAS: 测量菜单5. AUTORANGE: 自动AUTO6. MENU OFF: 关闭菜单选项7. MENU: 菜单按钮8. AUTO: 自动设置按键9. RUN/STOP: 开始/停止10. 方向键11. TRIG: 触发菜单12. LEVEL: 调节触发电平13. TIME/DIV: 时基14. POSITION: 调节水平触发位置15. HORI: 水平菜单16. VERTICAL: 调节垂直位置17. VOLTS: 电压档位18. 电源开关19. REF: REF菜单20. MATH: MATH功能键21. CH2: 显示CH2菜单22. CH1: 显示CH1菜单23. UTILITY: 辅助功能24. SAVE RECALL: 保存/调用25. RECORDER:万用表趋势图、示波器趋势图、波形记录仪26. SCOPE/DMM: 功能界面切换按键，切换到万用表过信号源界面27. CURSOR: 光标测量1.2 主机充电在首次使用手持式多功能局部放电测试仪主机时，首先应该对该主机进行充电，完全充电所需时间为7小时，但如果该主机已经部分充电，则充电时间会减少，当电池充电充满后，仪器会自动停止充电，充电状态由主机面板上充电指示灯指示。

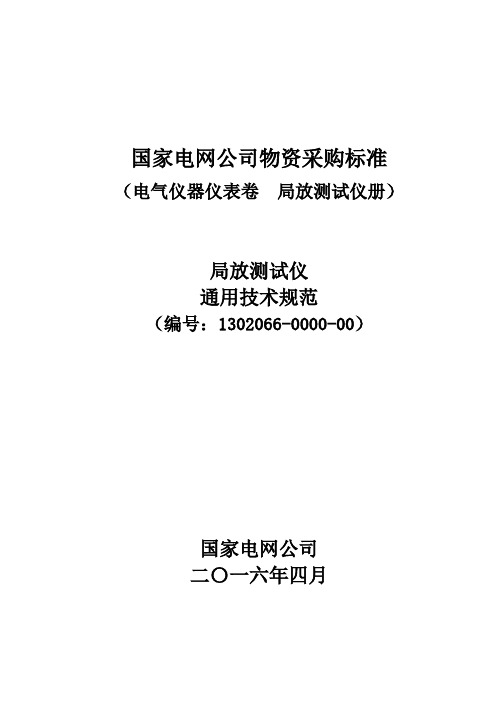

国家电网公司物资采购标准（电气仪器仪表卷局放测试仪册）局放测试仪通用技术规范（编号：1302066-0000-00）国家电网公司二〇一六年四月目录1总则 (3)2 性能要求 (4)3 主要技术参数 (5)4 外观和结构要求 (7)5 验收及技术培训 (7)6 技术服务 (8)1总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.1.2投标人须仔细阅读包括本标准（通用部分和专用部分）在内的招标文件阐述的全部条款。
投标人提供的局放测试仪应符合招标文件所规定的要求。
1.1.3本部分提出了对局放测试仪的技术参数、性能、结构、试验等方面的技术要求。
1.1.4本部分提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标人应提供满足规范性引用文件中引用标准的最新版本和本部分要求的全新产品。
如果所引用的标准之间不一致或本部分所使用的标准与投标人所执行的标准不一致，则按要求较高的标准执行。
1.1.5如果投标人没有以书面形式对本部分的条文提出差异，则意味着投标人提供的设备完全符合本部分的要求。
1.1.6本部分将作为订货合同的附件，与合同具有同等的法律效力。
本部分未尽事宜，由合同签约双方在合同谈判时协商确定。
1.1.7本部分涉及有关商务方面的内容，如与招标文件的商务部分有矛盾，则以商务部分为准。
1.1.8本标准通用部分各条款如与专用部分有冲突，则以专用部分为准。
1.2投标人应提供的资格文件投标人提供的资格文件包含但不限于以下内容：（1）填写技术规范专用部分中的技术参数响应表；（2）填写技术规范专用部分中的投标人技术偏差表；（3）按附录A提供业绩资料；（4）按技术规范专用部分货物组件材料配置一览表填写仪器配置表；（5）检验报告。
1.3适用范围1.3.1本部分的适用范围仅限于本工程的投标产品，内容包括设计、结构、性能、安装、试验、调试及现场服务和技术服务。
开关柜局放测试仪技术规范书(变电运行班组局放测试仪购置)广西电网有限责任公司2014年5月目录1.总则 (2)2.引用标准 (2)3.基本要求 (3)4.技术要求 (3)4.1总体功能要求 (3)4.2总体技术参数 (4)5.供货范围 (5)6.其他要求 (5)7.售后服务要求 (5)开关柜局放测试仪技术规范书1.总则1.1本规范书适用于广西电网公司开关柜局放测试仪订货基本要求。
卖方可提供高质量(可靠性高、损耗低、运行维护方便)的设备和附件来满足规范书中设计及工艺的标准要求。
1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本规范书和工业标准的优质产品。
1.3卖方应以书面形式对本规范书的条款逐条做出详细应答，确认对本规范书要求的满足和差异，对偏差部分应列出偏差表作详细描述。
1.4本规范书所使用的标准如与卖方所执行的标准有偏差时，按高标准执行。
1.5本规范书经买卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6本规范书未尽事宜，由买卖双方协商确定。
2.引用标准下列文件中的条款通过在本规范书的引用而成为本规范书的条款。
凡是注明日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规范书，然而，鼓励使用本规范书的各方探讨使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范书。
GB/T 7354-2003局部放电测量；GB 4793.1-2007 测量、控制和实验室用电气设备的安全要求第1部分：通用要求；GB/T 2423.8-1995 电工电子产品基本环境试验规程。
GB 2900电工名词术语GB/T 16927 高电压试验技术DL/T 356-2010局部放电测量仪校准规范DL/T 417-2006电力设备局部放电现场测量导则IEC 1000电磁兼容性3.基本要求3.1 仪器的铭牌应标明制造厂家、型号、仪器名称、出厂编号等。
目录1 适用范围 (1)2 规范性引用文件 (1)3 技术术语 (1)4 作业准备 (1)5 作业流程 (2)6 安全风险及预控措施 (2)8 回顾及改进 (6)附录A（开关柜局放测试作业过程记录） (7)附录B（开关柜局放数据记录表） (8)开关柜带电局放测试作业指导书1 适用范围本作业指导书适用于广西电网公司专业技术人员使用地电位、超声波以及特高频技术局部放电测试仪对运行中的开关柜设备进行带电局部放电测试。
2 规范性引用文件GB50150-2006 电气装置安装工程电气设备交接试验标准GB3906-1991 3~35kV 交流金属封闭式开关设备GB/T16927.1-1997 高电压试验技术一般试验要求GB/T16927.2-1997 高电压试验技术试验程序GB 26860-2011 电业安全工作规程发电厂和变电所电气部分DL417-91 电力设备局部放电现场测试导则DL/T620-1997 交流电气装置的过电压保护和绝缘配合DL/T404-1997 户内交流高压开关柜订货技术条件IEC1000-4：1995 电磁兼容性（EMC）Q/GXD126.01－2009 电力设备交接和预防性试验规程Q/CSG 114002－2011 电力设备预防性试验规程3 技术术语无4 作业准备4.1 人员配备序号内容标准备注1 工作负责人 1 由熟悉设备、熟悉现场的人员担任2 现场安全员 1 由有经验的人员担任，工作负责人可以兼任3 作业人员 2 经过必要的技能技术培训合计 3 所有工作人员需通过每年一次的DL408－1991《电业安全工作规程》（发电厂和变电所电气部分）年度考试；高压试验人员应取得“高压试验”特种资格证书。
4.2 技术资料序号内容标准备注1 设备情况调查掌握设备运行及缺陷情况2 技术资料准备本作业指导书Q/CSG 114002－2011 《电力设备预防性试验规程》及相关标准规程。
历史试验数据记录测试仪器说明书4.3 物品配置表1： 仪器设备序号 名 称 规 格 单位 数量 备注1 局部放电测试仪 TEV PLUS 局放测试仪、PDL1、PDM2000局放测试仪 套 自选 使用前应注意给设备及笔记本充电2 万用表块 1 3温、湿度计个1表2：工器具序号 名 称 规 格 单位数量备注 1 常用工具箱 套 12 电源电缆盘 220V 个 2 带漏电保护装置3 透明胶 个 若干 根据需要选择4 耦合剂盒若干 根据需要选择5 作业流程 作业流程见图1。
局部放电测试仪使用手册武汉四维恒通科技有限公司目录安全注意事项 (3)警告 (3)操作注意事项 (4)一、非侵入式局部放电活动检测 (5)二、技术参数 (7)三、结构布局 (9)四、使用操作 (11)4.1 主界面 (11)4.2 超声波测量程序 (12)4.3 TEV测量程序 (13)4.4 历史数据查看 (14)五、TEV读数说明 (16)六、使用条件 (25)七、符合声明 (25)8.1 保修 (26)8.2 范围 (26)九、售后服务 (27)安全注意事项本仪器用来检测中高压(MV/HV)设备中的局部放电源。
如果没有检测到放电，并不意味着中高压设备无放电活动。
放电源往往具有潜伏期，且绝缘性能也可能会由于局部放电以外的其它原因而失效。
如果检测到与中高压电力系统相连的设备中有相当大的放电，应该立即通知设备维护部门。
警告●本产品仅可用在地电位上使用。
●测试过程中，在启用探头之前应该确保电气仪器金属外壳接地。
●随时确保高压部分与仪器、探头和操作员之间的安全距离。
●严格遵守电力系统安全规则。
●闪电时切勿使用本产品。
●请勿在开机后立即进行测量。
●如环境改变，请通过重启来去除环境背景值●切勿对设备及探头进行机械撞击、振动、高温加热等操作。
●切勿在易爆环境中操作本产品。
●使用中如有不正常现象或使用上的疑问，切勿开启仪器，请直接联系厂家或代理商处理。
操作注意事项在使用TEV型产品时，必须遵守以下几点：1、从手机、RF 发射机、视频显示器以及无屏蔽的电子设备所产生的直流至1 GHz 频率范围内的强烈电磁干扰会影响读数。
将本产品放在离开任何导体表面至少1米处自由空间即可测量本地电磁场值。
2、在空间窄小的角落中使用时必须小心谨慎，因为临近其它的接地平面可以影响读数的精度。
尽可能在离金属体30cm 以上的距离(垂直距离)使用。
一、非侵入式局部放电活动检测1.1 概论局部放电不会使电极完全短路的电气放电。
这种放电的幅值通常都很小。
开关柜局放测试仪技术规范书
(变电运行班组局放测试仪购置)
广西电网有限责任公司
2014年5月
目 录
总则 引用标准 基本要求 技术要求 总体功能要求 总体技术参数 供货范围 其他要求 售后服务要求
开关柜局放测试仪技术规范书
总则
本规范书适用于广西电网公司开关柜局放测试仪订货基本要求。
卖方可提供高质量 可靠性高、损耗低、运行维护方便 的设备和附件来满足规范书中设计及工艺的标准要求。
本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本规范书和工业标准的优质产品。
卖方应以书面形式对本规范书的条款逐条做出详细应答，确认对本规范书要求的满足和差异，对偏差部分应列出偏差表作详细描述。
本规范书所使用的标准如与卖方所执行的标准有偏差时，按高标准执行。
本规范书经买卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
本规范书未尽事宜，由买卖双方协商确定。
引用标准
下列文件中的条款通过在本规范书的引用而成为本规范书的条款。
凡是注明日期的引用文件，其随后所有的修改单 不包括勘误的内容 或修订版均不适用于本规范书，然而，鼓励使用本规范书的各方探讨使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范书。
局部放电测量；
测量、控制和实验室用电气设备的安全要求 第 部分：通用要求；
电工电子产品基本环境试验规程。
电工名词术语
高电压试验技术
局部放电测量仪校准规范
电力设备局部放电现场测量导则
电磁兼容性
基本要求
仪器的铭牌应标明制造厂家、型号、仪器名称、出厂编号等。
所有仪器应具备详细的中文说明书。
仪器必须保证测试准确度，仪器的工作电源必须保证测试过程的安全可靠。
仪器中的按钮等应有明显的功能标志。
屏幕显示和操作说明应采用标准名称。
选用性能优良的原材料及器件，保证产品优良的技术性能及良好的使用性。
技术要求
总体功能要求
采用高亮触摸显示屏及全中文化显示界面，操作简单。
具备精确采集各种现场带电开关柜由于局部放电而引起的瞬态对地电压（ ）信号和超声波信号的功能。
能够显示开关柜内局部放电信息并能够对故障位置进行定位，检测结果显示内容包括且不限于地电波信号幅值、超声波信号幅值、放电次数等能够反映开关柜局部放电严重程度的特征量。
适用于开关柜内局部放电的带电测试，具有很强的抗干扰能力，增益可调节。
具备单次和连续检测模式，并能对放电严重程度予以报警指示。
使用耳机可以实时监听局部放电产生的超声波信号，通过声音辅助判断局部放电情况。
具有检测数据的保存和导出功能。
具备自检功能，自检通过后有明确的提示标识。
成套仪器应体积小、重量轻、便于携带，使用可充电电池。
总体技术参数
仪器测量参数要求
（ ） 测量
传感器：容性；
测量量程： ～ ；
分辨率： ；
误差： ；
检测频宽： ；
脉冲 周期最大值： ；
门限调节范围： ～ 。
（ ）超声波测量
测量量程： ～ ；
分辨率： ；
误差： ；
传感器灵敏度： 有效值 ；
传感器中心频率： ～ ；
传感器直径：不大于 ；
外差频率： 。
硬件要求
外壳：具有防护壳，防护等级应达到或优于 ；
连接器：耳机插口、低压直流充电器输入、外部超声波传感器输入；
主机重量：不大于 ；
显示屏： 显示，且能够显示电池状态。
供给电源要求
内部电池：配备充电电池，电池电压低时具备自动关机功能；
电池持续工作时间：单通道模式大于 小时，多通道模式大于 小时；
电池充电：可以用 工频电源充电，充电时间不大于 小时。
电池充电器防护等级： 。
供货范围
投标方应按本标书的要求提供全新的、合格的设备及其附属设备、备品备件、专用工具和仪器。
投标方所提供的组件或附件如需向第三方外购时，投标方应对质量向招标方负责，并提供相应出厂和验收证明。
投标方应确保供货范围完整，对于属于合同设备运行所必需的部件（含备品、专用工具等），即使本供货范围未列出或数目不足，投标方仍须在执行合同时补足。
项目名称：
投标方应根据自身设备的具体情况，提供详细的设备配置清单，包括安装材料、专用工具和备品备件，清单中依次说明型号、数量、产地、生产厂家等内容。
注：随机附件可以是超声波聚焦器、可弯曲探头等，但必须在投标书货物清单中详细列出。
其他要求
供货方应提供完整的中文版仪器使用说明书及中文技术资料 份（含电子文档）。
供货方应提供所供仪器的出厂检测报告和第三方检测报告。
仪器的包装应符合国家有关标准的规定，在运输过程中供货方应对仪器应采取防震、防雨等措施。
售后服务要求
仪器质保期为 年，质保期内发生故障的，供货方应免费更换或维修仪器。
供货方应免费对订货方技术人员提供不小于 个工作日的现场技术培训，培训内容应包括且不限于仪器的操作使用、故障判断方法、注意事项、保养维护等。
若需求方需要供方货对设备进行性能检验时，供货方应免费提供设备全面性能检验服务，并提供检验报告。
当仪器的软件有更新时，供货方应及时、无偿提供软件升级及系统更新后的技术培训或其它技术服务。
供货方应对所供仪器提供终生维修服务。
一旦产品出现故障，无论是保修期内还是保修期外，要求生产厂家在 小时内予以响应并将故障排除。
供方应在投标书中作出设备质保期和保修期限的承诺。
