乐叶光伏能源有限公司MWp分布式光伏发电项目10kV铠装移开式金属封闭开关柜技术规范书需方：乐叶光伏能源有限公司供方：日期：2016年8月目录1 总则 (1)2 规范和标准 (2)3. 电站概况及自然条件 (2)4 技术要求 (3)4.1 系统概况 (3)4.2 一次部分技术要求 (3)4.3 二次部分技术要求 (5)4.4 一次部分技术参数 (7)5. 供货要求 (14)5.1 供货范围 (14)5.2 配置清单 (14)6 技术资料和交付 (15)7 质量保证和试验 (16)8 包装、运输和储存 (17)9 技术服务和设计联络 (18)10 设备监造 (21)1总则1.1 本技术规范适用于MWp分布式光伏发电项目10kV铠装移开式金属封闭开关柜的订货。

它对设备的功能设计、结构、性能安装和试验等方面提出了技术要求。

1.2 本技术规范提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本规范书和有关国家标准，并且功能完整、性能优良的优质产品及其相应服务。

同时必须满足国家有关安全、环保等强制性标准和规范的要求。

供方对其供货范围内的所有产品质量负有全责，包括其分包和外购的产品。

1.3 供方在设备设计和制造中应执行规范书所列的各项现行（国内）标准。

规范书中未提及的内容均满足或优于所列的国家标准、电力行业标准。

当国家标准和电力行业标准有矛盾时，按较高标准执行。

在此期间若颁布有要求更高、更新的技术标准及规定、规范，则以最新技术标准、规定、规范执行。

1.4 合同签订之后，按技术规范要求，供方提出合同设备的设计、制造、检验/试验等合格证明文件给需方；供方提供合同设备时需提供装配、安装、调试、试运、验收、试验、运行和维护的相关资料。

1.5 供方所提供设备必须满足并网的要求并提供所有文件和资料。

1.6 在签定合同之后，需方和设计方有权提出因规范标准和规定或工程条件发生变化而产生的一些补充要求，具体可由双方共同协商。

10kV开关柜技术规范书2013年01月1 总则1.1本技术条件（规范书）适用于变电站工程，其使用范围仅限于10kV成套开关柜。

1.2本技术条件提出的是最低的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。

卖方应提供符合本规范书的电力标准的优质产品。

1.3本技术条件所使用的标准如与卖方所执行标准不一致时，应按水平较高标准执行。

1.4如果卖方没有以书面形式对技术条件提出异议，则认为卖方提供的产品完全符合本技术条件的要求。

2 产品应符合标准GB3906-91《3-35kV交流金属封闭开关设备》DL403-91《10-35kV户内高压真空断路器的订货技术条件》DL404-91《户内交流高压开关柜订货技术条件》SD308-89《高压开关柜闭锁装置订货技术条件》本产品的制造厂应严格按照上述标准的规定组织生产和供货，并且保证该产品技术性能达到要求和满足相应的国家和部颁标准，开关柜内相间及相对地距离按电力部标准执行。

3 使用环境条件环境温度：-30℃－+40℃海拔高度：≤1000米抗震能力：地震烈度8度环境湿度：≤90％4 技术参数及规格要求4.1 通用部分4.1.1产品型号及名称：KYN28A－10（Z）/T箱型铠装金属封闭开关柜，（ZN68－12型整体式真空断路器，弹簧操动机构，操作电压：DC220V），真空泡为陶瓷泡。

4.1.2额定电压：10kV4.1.3额定电流/开断电流：3150A/40kA、1250A/31.5kA4.1.4绝缘水平：成套装置符合GB3906标准4.1.5柜体尺寸（mm）宽×深×高电缆出线柜：800×1500×23004.1.6开关柜出线侧应装设带电显示装置，带电显示装置应具有自检功能，并与线路侧接地刀闸实行联锁。

4.1.7主母线与分支母线要绝缘封包。

4.2一次主设备4.2.2电缆出线柜：2面，每面配真空断路器ZN□－12/1250－31.5，1台；隔离触头1000－31.5，2组；电流互感器LZZBJ12－100.2S/0.5 - 2×300/1 A 、10P30 -2×600/1 A，3只；状态显示仪：CX-KZX开关状态智能操控测显仪(普通型)，1套；避雷器HY5WZ －17/45，3只；零序互感器BW-LJK120，100-300/1A,5P20, 1只（开口式）。

´本文件产权属CHENGDA所有,未经CHENGDA书面许可不准复制或转让第三方.This document is the property of CHENGDA,it shall not be reproduced or transfered to any other party without CHENGDA's permission in written form.货物需求表10kV开关柜及附属设备详细规范及要求详见技术规格书正文、订货图及有关附件。

目录1. 总则 (4)2. 工作内容 (4)3. 规程和标准 (5)4. 现场条件 (6)5. 技术要求 (7)6. 试验和检验 (23)7. 供货范围 (24)8. 运输、贮存、安装及维护 (25)9. 技术资料和交付进度 (25)10. 质量保证 (26)11. 设计联络会 (27)12. 技术培训及技术服务 (27)13. 备品备件及专用工具 (27)1.总则1.1本技术规格书适用于重庆市MDI一体化项目乙炔装置I中110kV总变和1#~3#10kV/0.4kV变电所的10kV交流金属封闭式开关柜及其附属设备。

本技术协议提出了开关柜及其附属设备的功能、设计、结构、性能、安装和试验等方面的技术要求。

1.2卖方提供的设备应是符合本技术协议要求、适用于交流额定电压10kV、额定频率50Hz的完整的成套开关设备，在符合使用环境条件情况下，接通电源即可使用。

1.3本技术规格书提出的是最低限度的技术要求。

并未规定所有的技术细节和使用的标准，供方应提供一套满足本技术协议和工业标准要求的高质量产品及其相应服务。

对国家有关安全、环保等强制性标准，必须满足其要求。

1.4卖方须执行本技术规格书要求和工业标准。

有矛盾时，按较高标准执行。

本技术协议中未提及的内容均应满足或优于本技术协议所列的国家标准、电力行业标准和有关国家标准。

1.5本技术规格书仅对设备的主要规格参数进行规定，随着工程的进展，要求进一步明确，由业主、设计单位、制造商再行召开协调会，共同商讨细部要求，并形成补充纪要。

五河华府·御水湾住宅小区10KV配电工程HXGN15-12高压开关柜技术规范书安徽金石电力设计咨询有限公司二零一一年九月目录1．总则2．使用环境条件3．技术参数和要求4．试验5．供货范围6．卖方在投标时应提供的资料和技术参数7．技术资料和图纸交付进度8．包装、运输和储存9．技术服务与设计联络1 总则1.1 本设备技术规范书适用于10kV 固定式高压开关柜，它提出了该产品的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。

本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。

1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5 供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下。

GB156 — 1993 标准电压GB311.1 — 1997 高压输变电设备的绝缘配合GB1408.1 — 1999 固定绝缘材料工频电气强度的试验方法GB3309 — 1989 高压开关设备常温下的机械试验GB2900.1 －1992 电工名词术语基本名词术语GB3804 — 1990 3 ～63kV 交流高压负荷开关GB7354 — 1987 局部放电测量GB/T11022 — 1999 高压开关设备和控制设备标准的共用技术条件GB14808 — 2001 交流高压接触器GB16926 －1997 交流高压负荷开关—熔断器组合电器SD/T318 — 1989 高压开关柜闭锁装置技术条件DL/T402 — 1999 交流高压负荷开关订货技术条件DL/T486 — 2000 交流高压隔离开关和接地开关订货技术条件DL/T539 — 1993 户内交流高压开关柜和元部件凝露及污秽试验技术条件DL/T593 — 1996 高压开关设备的共用订货技术导则DL/T404 — 1997 户内交流高压开关柜订货技术条件上述标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。

中国南方电网有限责任公司10kV-35kV高压开关柜技术规范书（通用部分）版本号：2015版V1.0编号：中国南方电网有限责任公司2015 年12月本规范对应的专用技术规范书目录开关柜技术规范书使用说明1. 本技术规范书分为通用部分、专用部分。

2. 项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3. 项目单位应按实际要求填写项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分表2.7项目单位技术差异表”并加盖本单位公章，提交物资招标组织部门。

物资招标组织部门及时将表2.7项目单位技术差异表”移交给技术标书审查会。

技术标书审查会确认表 2.7项目单位技术差异表”内容的可行性并书面答复：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔等条件。

当发生需求变化时，需由技术规范组织编写部门组织的标书审查会审核通过后，对专用部分的修改形成项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。

4. 对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

5. 技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

6. 投标人逐项响应技术规范专用部分中“1标准技术参数”、“ 2项目需求部分”和“ 3投标人响应部分”三部分相应内容。

填写“2项目需求部分”时，应严格按项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求时，如有偏差除填写表3.2投标人技术偏差表”外，必要时应提供相应试验报告。

目录1总则 (1)2工作范围 (1)2.1工程概况 (1)2.2范围和界限 (2)2.3服务范围 (2)3应遵循的主要标准 (3)4使用条件 (4)4.1正常使用条件 (4)4.2特殊使用条件 (5)5技术要求 (6)5.1技术参数 (6)5.2设计和结构要求 (7)5.3主要元、器件选型要求 (14)5.4设备制造工艺要求 (20)6试验 (26)6.1型式试验 (26)6.2例行试验 (26)6.3安装后的现场试验 (26)7产品对环境的影响 (27)8企业VI标识 (27)9技术文件要求 (33)10监造、包装、运输、安装及质量保证 (34)10.1 监造 (34)10.2 包装 (35)10.3 运输 (35)10.4安装指导 (35)10.5质量保证 (35)11 一次、二次及土建接口要求 (36)11.1电气一次接口 (36)11.2 电气二次接口 (38)11.3 土建接口 (43)11.4安装图 (43)1总则1.1本技术规范书适用于中国南方电网公司采购的系统电压10kV-35kV交流金属封闭高压开关柜（包括移开式中置开关柜和固定式开关柜），它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

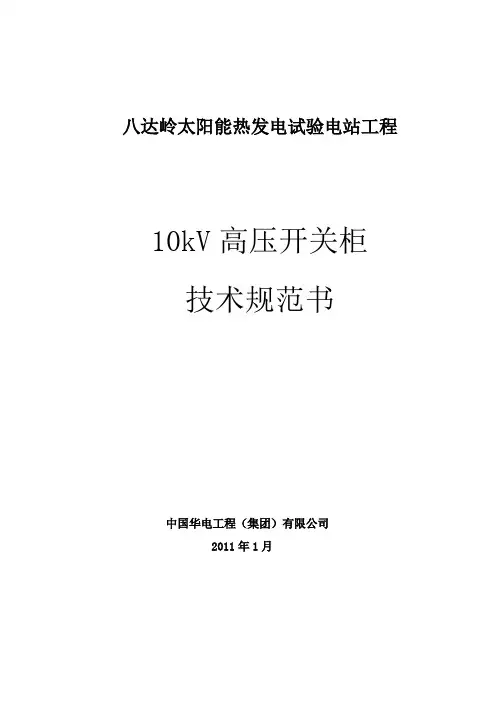

八达岭太阳能热发电试验电站工程10kV高压开关柜技术规范书中国华电工程（集团）有限公司2011年1月目录附件1设备技术规范 (1)1总则 (1)2工程概况 (1)3技术要求 (3)3.1遵循的主要现行标准 (3)3.2技术条件 (4)4质量保证和试验 (11)4.1质量保证 (11)4.2试验 (12)5包装、运输和储存 (13)6技术规范表 (14)附件2 供货范围 (18)附件3技术资料交付进度 (21)1一般要求 (21)2资料提交的基本要求 (21)附件4供货时间（见商务） (23)附件5监造、检验和性能验收试验 (24)1概述 (24)2工厂检验 (24)3设备监造 (24)4性能验收试验 (25)附件6技术服务和设计联络 (27)1供方现场技术服务 (27)2设计联络会 (28)附件7分包与外购 (29)附件8包装与运输 (30)1要求 (30)2大件部件情况 (30)附件9 差异表 (31)附件1 设备技术规范1 总则1.1 本技术规范书仅适用于八达岭太阳能热发电试验电站工程临时用电方案的10kV高压开关柜，它提出该设备本体及其辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和条文，供方应保证提供符合本技术规范书和有关最新工业标准的优质产品及其相应服务，满足国家有关安全、环保等强制性标准的要求。

1.3 如果供方没有以书面形式对本技术规范书的条文提出异议（如有请在差异表中体现），则意味着供方提供的设备完全符合本技术规范书的要求。

如有异议，不论多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.4 本技术规范书所使用的标准（按最新颁布标准执行）如遇与供方所执行的标准不一致时，按较高标准执行。

1.5 本技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

冠捷厦门厂项目10KV高压成套设备技术规范目录一、总则说明工作范围二、制品通则参考标准高压开关柜结构说明三、执行在厂试验与检查检票通知和试验所需的设备常规检查和试验工程报价范围服务验收与保固一、总则说明：本规范书适用于厦门冠捷有限公司一期新建工程，10KV高压成套开关设备的一般设计、制造、试验和配套要求。

工作范围1.2.1供货商提供的10KV高压成套开关设备须有福建省厦门市供电部门的入网许可。

1.2.2供货商应配合供电申请的相关配套作业，如：用电咨询、用电申请书、制图（转图）及配合供电部门的图审相关作业…等等。

1.2.3供货商投标时需提供设备外型图，包含设备排列及设备重量，以及建议基础台的尺寸和箱体固定必须埋设槽钢基座等之相关资料（未提供的供货商视为自愿放弃投标资格）。

1.2.4高压成套开关设备项目包括：1.2.4.110KV高压开关柜及必要的备品件、测量仪器和专用工具等。

1.2.4.2所有设备设计、制造、施工、试验应按GB标准进行。

1.2.4.3制造工厂内的会同测试。

1.2.4.4木箱包装含烟熏证明。

1.2.4.5运输（包海运及内地运输）、并卸货至指定的现场电气室。

1.2.4.6无条件配合提供业主申请免税批文所需一切文件。

1.2.4.7场定位鸠工及埋设槽钢基座等材料供应（配合供电部门之要求）。

1.2.4.8制造工厂人员配合送电测试。

1.2.4.9供电局配套措施。

1.2.4.10 所有文件内容以中文为主，英文为辅。

但完工图说及完工相关资料（ForAS-BUILT）需中英文对照。

1.2.4.11 本高压成套开关设备属责任制施作制，凡属供电的惯例、系统的完整性，相关法规要求、必备器具的设备及所提产品之细部设计，计算，分析，测试方法，材质选用上可能发生的，承包商应无偿补足之。

（含本高压成套开关设备技术规范说明致承包商误估，经供电单位或监理顾问确认不得不施作时，所增项编列的部份），此项请承包商应详加估价，日后不得以任何理由追加任何费用。

10kV高压开关柜招标文件（技术规X书）工程编号：批准：审定：校核：编写：目次1总则2 技术要求3 技术服务4质量保证和试验5设备规X数量和供货X围6备品备件及专用工具7 包装、运输和储存8 附表附表1 买方应填写产品主要技术参数表附表2 差异表附表3 设备需求表附表4 随机备品备件（包括进口件）清单附表5 专用工具与仪器仪表清单1 总则：1.1本规X书适用于10kV高压开关柜招标，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本规X书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规X的条文。

卖方应提供符合本规X书和有关最新国家标准、电力行业标准的优质产品。

1.3本规X书所使用的标准如与卖方所执行标准不一致时，应按水平较高标准执行。

1.4如果买卖方没有以书面形式对规X书的条文提出异议，则认为卖方提供的产品完全符合本规X要求。

如有任何异议，都应在报价书中以“对规X书的意见和同规X书的差异”为标题的章节中加以详细描述。

1.5本规X书经买卖双方确认后作为合同的技术附件，与合同正文具有同等法律效力。

随合同一起生效。

本规X书未尽事宜，双方协商确定。

2、技术要求：2．l设备制造应满足下列规X和标准：a．GBI 56-93《标准电压》b．GB311.1-83《高压输变电设备的绝缘配合》C．GB311.6-83《高电压试验技术》d．GB763-96--《交流高压电器在长期工作时的发热》e．GB14O8-89--《固体绝缘材料工频电气强度的试验方法》f．GB27O6-89--《交流高压电器内热稳定试验方法》g．GB2900.1-82--《电工名词术语，基本名词术语》h．GB33O9-89--《高压开关设备常温下的机械试验》i．GB38O4-9O--《3～63kV交流高压负荷开关》j．GB7354-87--《局部放电测量》k．GB11O22-89--《高压开关设备通用技术条件》1．GB148O8-93--《交流高压接触器》m．IEC42O-199O--《高压交流负荷开关--熔断器的组合电器》n．SD/T318-89--《高压开关柜闭锁装置技术条件》0．SD/T4O2-91--应流高压断路器订货技术条件》p．DL/T486-92--《交流高压隔离开关订货技术条件》q．DL/T539-93--《户内交流高压开关拒和元部件凝露及污秽试验技术条件》r．DL/T539-96--《高压开关设备的共用订货技术条件》s. DL/T4O4-1997--《户内交流高压开关柜订货技术条件》标书中所有设备及其备品备件,除本标书中规定的技术参数和要求外,其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）,这是对设备的最低要求。

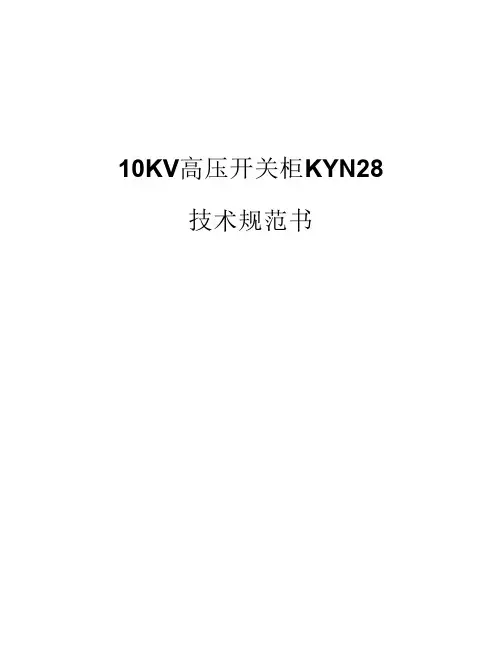

10KV高压开关柜KYN28技术规范书1、概述1.1本技术标中的所有的技术内容，技术参数，采用的标准及所选用的设备和材料符合上述招标书的要求。

1.2本技术标根据本公司多年的制造经验和本公司的先进技术作出。

2、标准1.3所有设备的制造、测试和安装均采用中国国家标准，同时满足相应的IEC标准，主要标准号如下：GB3906-91《3-35KV交流金属封闭开关设备》GB11022-89《高压开关设备通用技术要求》GB11032《交流无间隙金属氧化锌避雷器》GB1984-89《交流高压断路器》GB1985-89《交流高压隔离开关和接地开关》GB311.1-83和GB311.2～6～83《高电压试验技术》GB1P1《包装贮运标志》GB50171-92《电器装置安装工程盘，柜及二次回路接线施工及验收规范》GB2706《交流高压电器在长期工作时的发热》GB1207《电压互感器》GB1208《电流互感器》DL/T403-91《10～35KV户内高压真空断路器订货条件》DL/T404-97《户内交流高压开关柜订货条件》DL/T402-91《交流高压断路器订货技术条件》DL/T593-96《高压开关设备的共用订货技术条件》IEC298《交流金属封闭开关设备和控制设备》3、环境条件3.1.1周围环境温度上限 ＋40℃下限 －10℃3.1.2海拔不超过1000m3.1.3环境温度月平均相对湿度不大于90％日平均相对湿度不大于95％饱和蒸汽压日平均不大于2.2×103Mpa月平均不大于1.8×103Mpa3.1.4地震烈度及加速度不大于8度水平加速度：0.3g垂直加速度：0.15g3.1.5适用于III级污秽场所3.2工程条件3.2.1安装地点：户内3.2.2安装方式：地脚螺栓、焊接4、高压开关柜基本技术参数4.1型号：KYN28A-124.2外形尺寸：800（1000）×1500（1660）×23004.3额定频率：50HZ4.4额定电压：12KV4.5额定电流：1250A4.6额定主母线电流：1250A4.7额定热稳定电流：31.5KA4.8额定动稳定电流（峰值）：80KA4.9额定热稳定时间：4s4.10额定开断电流：31.5KA4.11外壳防护等级IP4X，断路器室门打开时IP2X4.12额定绝缘水平工频耐受电压1min：对地：42KV隔离断口间：48KV4.13雷电冲击耐受电压：对地：75KV隔离断口间：85KV5、技术性能要求5.1温升限值不超过GB1207-75规定值5.2高压开关柜有机绝缘的爬比距≥20㎜/KV5.3瓷质绝缘的爬电比距≥18㎜/KV5.4内部燃弧试验：见附试验报告6、KYN28A-12开关技术说明6.1概述开关柜系3~10千伏三相交流50HZ单母线及单母线分段系统的成套配电装置。

10kV开关柜技术规范书1总则1.1本设备技术规范书适用于工程交流高压开关柜设备。

它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。

1.3如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。

如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.4本设备技术规范书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。

1.5本设备技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.6本设备技术规范书未尽事宜，由供、需双方协商确定。

2 技术要求2.1应遵循的主要现行标准ANSI-C37 金属封闭具有开断装置的开关设备GB156-93 标准电压GB311.1 高压输变电设备的绝缘配合GB311.2～GB311.6-83 高电压试验技术GB763-90 交流高压电器在长期工作时的发热GB1408-89 固定绝缘材料工频电气强度的试验方法GB2706-89 交流高压电器动、热稳定试验方法GB2900.1-82 电工名词术语基本名词术语GB3309-89 高压开关设备常温下的机械试验GB3804-90 3～63KV交流高压负荷开关GB7354-87 局部放电测量GB11022-89 高压开关设备通用技术条件SD/T318-89 高压开关柜闭锁装置技术条件DL/T402-91 交流高压断路器订货技术条件DL/T539-93 户内交流高压开关柜和元部件凝露及污秽试验技术条件DL/T593-96 高压开关设备的共用订货技术条件DL/T404-1997 户内交流高压开关柜订货技术条件SDGJ14-86 导体和电器选择设计技术规定GB50060-92 3-110KV高压配电装置设计规范SDJ9-88 电气测量仪表装置设计技术规程DL/T620-1997 交流电气装置的过电压保护和绝缘配合SD334-89 高压带电显示装置技术条件IEC-298 1kV以上52kV及以下高压交流金属封闭开关设备和控制设备2.2 环境条件2.2.1周围空气温度最高温度：40℃最低温度：-20℃2.2.2海拔高度：≤1000m2.2.3地震烈度：7度2.2.4基本地震加速度值为0.10g2.3工程条件：2.3.1系统概况系统额定电压： 10kV系统最高电压： 12kV系统额定频率： 50Hz系统中性点接地方式：中性点不接地2.3.2安装地点：户内2.4技术条件2.4.1型式：铠装型移开式交流金属封闭开关设备：KYN28A-12（Z）。

兖州煤业榆林能化有限公司60万吨／年甲醇项目高低压开关柜技术规格书一、10kV铠装金属封闭式开关柜技术规格书（2面）二、低压GGD开关柜技术规格书（7面）一、10kV铠装金属封闭式开关柜技术规格书1概述1.1目的本规格书用于兖州煤业榆林能化公司年产230万吨甲醇工程，一期60万吨/年甲醇项目中，10kV铠装金属封闭式开关柜的设计、制造及安装和试验等方面的最低要求。

合同商应提供满足本规格书要求和国家及行业标准的优质产品。

本规格书应与随招标文件发放的的10kV系统图纸配合使用。

本规格书中未尽事宜，另行协商解决。

1.2工程概况1.2.1工程名称工程名称: 兖州煤业榆林能化公司年产230万吨甲醇工程一期60万吨/年甲醇项目简称：兖矿榆林60万吨/年甲醇项目1.3标准规范合同商所提供的设备应符合相应的国家和电力行业技术标准以及国际电工委员会(IEC)技术协议最新版本的要求，以及本规格书所列的各有关技术参数要求。

各标准参数中有差异时，执行较高参数。

●GB3906-91 3 ～ 35 kV交流金属封闭开关设备●GB3909-89 高压开关设备常温下的机械试验●GB1984-89 交流高压断路器●GB11022-89 高压开关设备通用技术条件●GB1207-86 电压互感器●GB1208-87 电流互感器●IEC298 额定电压1kV以上至52kV的金属封闭交流开关设备和控制设备●IEC694 高压开关设备和控制设备标准的通用条款2环境条件2.1环境温度极端最高温度38.6℃极端最低温度-32.7℃最热月平均温度24℃最冷月平均温度： -9.3℃年平均温度8.8℃最大日温差：25℃2.2相对湿度月平均相对湿度55 %2.3海拔高度海拔高度1315m2.4地震耐受能力水平加速度0.4g （指地面）垂直加速度0.2g地震基本裂度 VI 度（按Ⅶ度设防）2.5安装场所户内使用。

3其他条件3.1电源条件1)电源条件，即标称电压、频率和系统中性点接地型式详见3.2节。

10KV高压开关柜技术规范书总则1.1本技术协议的使用范围仅限于10kV高压开关柜KYN28-12Z，它包括柜体及其驱动装置，柜内设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。

1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。

如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

1.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.6 本设备技术规范书未尽事宜，由买卖双方协商确定。

1.4供电系统特征1.4.1额定电压： 10kV1.4.2最高电压： 12.5kV1.4.3额定频率： 50HZ1.4.4系统中性点接地方式：不接地系统。

2．使用的环境条件：2.1安装地点：户内2.2海拔高度：＜1000m2.3最高环境温度：40℃2.4最低环境温度：－15 ℃2.5最大日平均温度：+35℃2.6最大日平均相对湿度：95%1.7最大月平均相对湿度：90%2.8地震烈度：＜8度2.9没有明显的尘埃、烟、腐蚀性或可燃性气体、水蒸气或盐的污染。

3技术标准3．1主要执行技术标准GB11022-1999 高压开关设备通用技术条件。

GB1984-2003 交流高压断路器GB1985-2004 交流高压隔离开关和接地开关GB311.1-1997 高压输变电设备的绝缘配合DL/T620-1997 交流电器装置的过电压保护和绝缘配合DL/T 404-1997户内交流开关柜定货技术条件GB3906-2006 3-35kV交流金属封闭开关设备及控制设备GB50060-92 3~10kV高压配电装置设计规范DL403-91 10～35kV户内高压真空断路器订货技术条件3．2 本技术要求中所列的规范和技术条件，其要求相互有不一致之处，均按较高标准执行。

**********10kV配电工程10KV开关柜招标文件（技术规范书）********************公司证书编号：*********二零一二年八月批准：审核：校核：编写：会签：- 2 -一通用部分目录投标人应具备的条件01 总则 11.1 一般规定 11.2 投标人应提供的资格文件 11.3 适用范围 21.4 对设计图纸、说明书和试验报告的要求 21.5 标准和规范 51.6 投标人必须提交的技术参数和信息 61.7 备品备件 61.8 专用工具与仪器仪表 61.9 安装、调试、性能试验、试运行和验收 62 结构要求72.1 开关柜技术参数 72.2 通用要求72.3 操动机构错误!未定义书签。

12.4 铭牌93 试验103.1 型式试验103.2 出厂试验113.3 现场交接试验114 技术服务、设计联络、工厂检验和监造114.1 技术服务114.2 设计联络会144.3 工厂检验和监造154.4 包装、运输、起吊、储存、标志投标人应具备的条件1、投标人或制造商必须具备生产投标产品所需的整体组装厂房，并进行全部出厂试验，或在国家认可的权威试验机构进行出厂试验。

2、投标人或制造商对外购原材料、配套元件和外部委托加工及进口散装的部件应具备进行进厂验收所必需的检测设备。

3、国产、合资工厂生产的投标产品应按现行电力行业标准（DL）、国家标准（GB）和IEC标准在有资质的试验室进行型式试验，进口产品应在国际认可的有资质的试验室进行型式试验。

4、进口的关键元件应取得供应商的供货承诺函。

5、投标人或制造商应具备相应的生产条件（检测、加工、组装、试验等）和有效的型式试验报告。

1 总则1.1 一般规定1.1.1 投标人或制造商必须有权威机关颁发的ISO–9000系列的认证书或等同的质量保证体系认证证书。

投标人或制造商应已设计、制造和提供过同类设备，且使用条件应与本工程相类似，或比规定的条件更严格。

一.10KV 高压开关柜技术标准1.总规定1.1本标准提出了对设备本体及其附属设备技术规定。

重要涉及设备使用条件、重要技术参数、构造、性能、试验及所需技术资料等方面内容。

1.2本标准提出是最低限度技术规定，并未对一切技术细节做出规定，也未充分引述关于原则条文，供货方应按关于原则供给符合国标、行标和本标准书优质产品。

1.3本标准所使用原则及规定条款如遇到与供货方所执行原则不全都时，按较高原则执行。

1.4本标准中涉及关于商务方面内容，如与《商务某些》有冲突时，以《商务某些》为准。

1.5供货范畴及数量〔详见设计附图〕10kV 中置式高压开关柜KYN28A-12 22 台〔10kV 配电室内放置〕母线槽约12 米，1000A 10kV 固定式开关柜GG-1A(F) 8 台〔靠墙放置〕2.应遵循原则2.1 设备制造应满足如下合同和原则，但并不但限于此：(1) GB1984 《沟通高压断路器》(2)GB311.1《高电压输变电设备绝缘协作》(3)GB311.2-6《高电压试验技术》(4)GB763《沟通高压电器在长期工作时发热》(5)GB1408《固体绝缘材料工频电气强度试验方法》(6)GB2706《沟通高压电器动、热稳定试验方法》(7)GB3309《高压开关设备常温下机械试验》(8)GB7354《局部放电测量》(9)GB11022《高压开关柜通用技术规定》(10)SD/T318《高压开关柜闭锁装置技术规定》(11)DL402《沟通高压断路器订货技术规定》(12)SD132《沟通高压断路器技术规定》(13)GB3906《3~35kV 沟通金属封闭开关设备》(14)DL404《户内沟通高压开关柜订货技术规定》(15)DL403《10-35KV 户内高压真空断路器订货技术规定》(16)DL539《户内沟通高压开关柜和元件凝露及污秽试验技术规定》(17)DL/T593《高压开关柜设备共用订货技术规定》(18)GB311《高压输变电设备绝缘协作与高电压试验技术》3.使用环境条件3.1户外/户内：户内3.2最高环境温度：+40℃3.3最低环境温度：-30℃3.4 海拔高度：≤1000m3.5环境湿度：月平均相对湿度≤90%，日平均相对湿度不≤95%3.6地震烈度：7 度3.7设备抗震强度：3.7.1水平加速度：0.2g3.7.2垂直加速度：0.1g3.7.3设备应能承受在施加正弦、共振、拍波试验方法，激振5 次，每次 5 个周波，间隔2s 于支持构造最低某些时所发生动态地震应力，同步要考虑引线拉力影响，此时安全系数应不不大于1.67。

10kV高压开关柜技术规范书（通用部分）总则1.1 本技术规范书的使用范围，仅限于河南省电力公司10kV高压开关柜的订货招标。

1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合国家有关最新工业标准的优质产品，并符合本技术规范书。

1.3 如投标方未以书面形式对本技术规范书的条文明确提出异议，则卖方提供的产品应完全满足本技术规范书的要求。

1.4 在签订合同之后，招标方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由招标方、投标方双方共同商定。

1.5 本技术规范书所使用的标准如遇与投标方所执行的标准发生矛盾时，按其中要求较高标准执行。

1.6 本技术规范书的条款为订货合同的附件，与合同正文具有同等效力。

1 供电系统特征（1）系统标称电压：10kV（2）最高工作电压：12kV（3）额定频率：50Hz（4）系统中性点接地方式：10kV中性点为不接地系统，并且10kV系统单相接地时，允许连续运行2h。

2 使用条件：（1）周围空气温度：-15℃—+40℃（2）日温差：25K（3）相对湿度：日平均不大于95%，月平均不大于90%。

（4）海拔高度：≤1000m（5）安装地点：户内（6）抗震能力：按8度设防3 开关柜及组件技术条件：厂家应在满足下列技术条件下，提供产品的相关型式试验报告。

（1）技术标准及说明GB/T11022-1999高压开关设备通用技术条件。

GB1984-89交流高压断路器GB1985-89交流高压隔离开关和接地开关GB311.1-1997高压输变电设备的绝缘配合DL/T620-1997交流电器装置的过电压保护和绝缘配合DL/T 404-1997户内交流开关柜定货技术条件GB3906-91 3-35kV交流金属封闭开关设备本技术要求中所列的规范和技术，要求相互有不一致之处，均按较高标准执行。

（2）开关柜柜体：开关柜体采用敷铝锌钢板，并进行表面喷粉，外观平整圆滑，柜体严实。

1 总则1.1 本设备技术规范书适用于某某公司35kV 变电站工程10kV 铠装中置式交流金属封闭开关柜。

它提出了该设备和功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合或优于本规范书和工业标准的优质产品。

1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。

如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

1.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.6 本设备技术规范书未尽事宜,由买卖双方协商确定。

2 技术要求2.1 应遵循的主要现行标准GB11022 《高压开关设备通用技术条件》DL/T404 《户内交流高压开关柜订货技术条件》GB311 《高压输变电设备的绝缘配合》GB763 《交流高压电器在长期工作时的发热》SD/T318 《高压开关柜闭锁装置技术条件》DL/T539 《户内交流高压柜和元部件凝露及污秽试验技术条件》DL/T593 《高压开关设备的共用订货技术条件》GB3309 《高压开关设备常温下的机械试验》GB2706 《交流高压电器动热稳定试验方法》2.2环境条件2.2.1 周围空气温度最高温度：+40 ℃最低温度：-25 ℃最大日温差：25 K2.2.2 海拔高度: 1000 m2.2.3环境相对湿度:日平均：95 %月平均：90 %2.2.4 地震烈度: 7 度水平加速度：0.15 g垂直加速度：0.10 g2.2.5污秽等级：III 级2.3 工程条件2.3.1 系统概况2.3.1.1 系统电压10 kV2.3.1.2 系统最高电压12 kV2.3.1.3 系统额定频率50 Hz2.3.1.4 系统中性点接地方式不接地2.3.2 安装地点户内2.3.3 接线方式单母线分段2.3.4 其他要求：柜内所有设备为加强绝缘型, 其泄漏比距应≥ 3.1cm/kV ）。
