通风空调系统调试报告

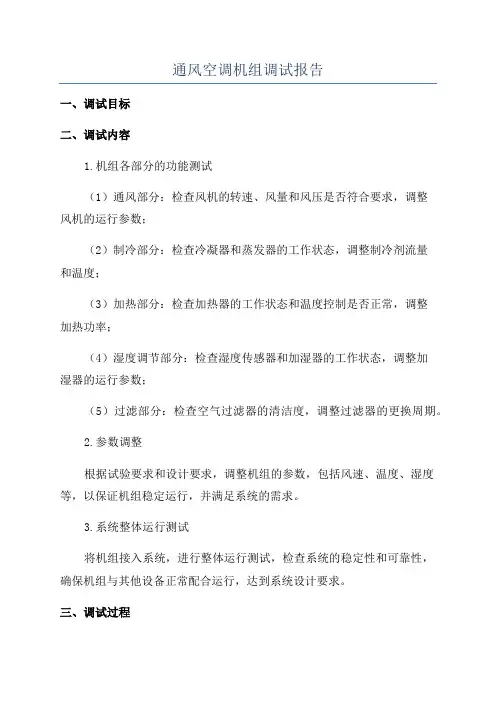

通风空调机组调试报告一、调试目标二、调试内容1.机组各部分的功能测试（1）通风部分：检查风机的转速、风量和风压是否符合要求，调整风机的运行参数；（2）制冷部分：检查冷凝器和蒸发器的工作状态，调整制冷剂流量和温度；（3）加热部分：检查加热器的工作状态和温度控制是否正常，调整加热功率；（4）湿度调节部分：检查湿度传感器和加湿器的工作状态，调整加湿器的运行参数；（5）过滤部分：检查空气过滤器的清洁度，调整过滤器的更换周期。

2.参数调整根据试验要求和设计要求，调整机组的参数，包括风速、温度、湿度等，以保证机组稳定运行，并满足系统的需求。

3.系统整体运行测试将机组接入系统，进行整体运行测试，检查系统的稳定性和可靠性，确保机组与其他设备正常配合运行，达到系统设计要求。

三、调试过程1.单个部分的功能测试按照调试要求，逐一测试机组各个部分的功能：（1）通风部分：根据设计要求，设置风机的转速和风量，测量风压是否符合要求，调整风机运行参数，如变频器的频率和输出功率，使风机工作在正常范围内。

（2）制冷部分：设置制冷剂的流量和温度，观察冷凝器和蒸发器的工作状态，调整制冷剂的流量和温度，以达到设计要求。

（3）加热部分：设置加热器的功率和温度，观察加热器的工作状态和温度控制情况，调整加热器的功率和温度，使加热器能够达到预定的加热效果。

（4）湿度调节部分：检查湿度传感器的工作状态，设置加湿器的运行参数，观察加湿器的工作状态和湿度控制情况，调整加湿器的运行参数以满足系统的湿度要求。

（5）过滤部分：检查空气过滤器的清洁度，根据使用环境和工艺要求，设置合理的更换周期和更换标准，保证空气质量和系统运行的稳定性。

2.参数调整根据系统试验要求和设计要求，对机组的参数进行调整：（1）风速调整：依据系统的需求和空间特点，调整风速，以保证空气流通和舒适度；（2）温度调整：根据系统的温度要求和环境温度，调整机组的制冷和加热参数，使室内温度保持在设定范围内；（3）湿度调整：根据系统的湿度要求调整加湿器的运行参数，以控制室内湿度；（4）其他参数调整：根据系统的特殊要求，进行相应的参数调整，如噪声、能耗等。

通风空调系统调试记录Ⅰ基本要求和内容（1）通风、空调系统调试记录包括设备单机试运转及调试和系统无生产负荷下的联合试运转及调试。

（2）设备单机试运转及调试应符合下列规定：1）通风机、空调机组中的风机以及冷却塔中的风机，叶轮旋转方向正确、运转平稳、无异常振动与声响，电机运行功率符合规定。

连续运转2h后，滑动轴承外壳最高温度不得超过70℃；滚动轴承最高温度不得超过80℃。

2）水泵叶轮旋转方向正确，无异常振动和声响，壳体密封处不得渗漏，紧固连接部位无松动，电机运行功率符合规定。

连续运转2h 后，滑动轴承外壳最高温度不得超过70℃；滚动轴承最高温度不得超过75℃；无特殊要求时，普通填料泄漏量不应大于60mL／h，机械密封的不应大于5mL／h。

3）冷却塔本体应稳固、无异常振动，噪声符合规定。

试运行不少于2h，应无异常情况。

4）风机、空调机组等设备运行时，产生的噪声不应超过产品性能说明书的规定值。

设备单机试运转情况填写在质控（通）表4.5.6－1上。

5）风机盘管、吊顶式空调器安装前应按规定进行水压试验，试验压力为系统工作压力的1.5倍；风机盘管安装前还应进行单机三速试运转。

水压试验结果及试运转情况应符合设备技术文件规定和设计要求，试验结果填写在质控（通）表4.5.6－2上。

6）现场组装的组合式空调机组应作漏风量的检测，其漏风量必须符合现行国家标准《组合式空调机组》GB／T14294的规定。

检测结果填写在质控（通）表4.5.6－3上。

（3）系统无生产负荷的联合试运转及调试应符合下列规定：1）通风与空调系统总风量调试结果与设计风量偏差不应大于10％，各风口或吸风罩的风量与设计风量的允许偏差不应大于15％。

调试结果填写在质控（通）表4.5.6－4上。

2）空调冷（热）水、冷却水总流量测试结果与设计流量偏差不应大于10％，各空调机组的水流量与设计流量的允许偏差不应大于20％，多台冷却塔并联运行时，各塔进、出水量应均匀一致。

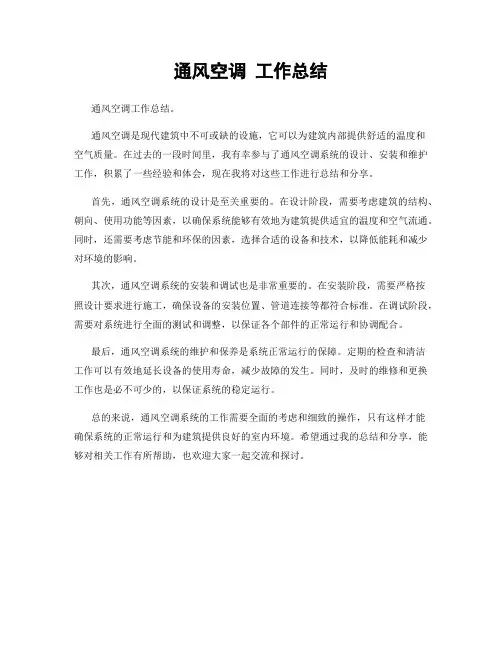

通风空调工作总结
通风空调工作总结。

通风空调是现代建筑中不可或缺的设施，它可以为建筑内部提供舒适的温度和
空气质量。

在过去的一段时间里，我有幸参与了通风空调系统的设计、安装和维护工作，积累了一些经验和体会，现在我将对这些工作进行总结和分享。

首先，通风空调系统的设计是至关重要的。

在设计阶段，需要考虑建筑的结构、朝向、使用功能等因素，以确保系统能够有效地为建筑提供适宜的温度和空气流通。

同时，还需要考虑节能和环保的因素，选择合适的设备和技术，以降低能耗和减少对环境的影响。

其次，通风空调系统的安装和调试也是非常重要的。

在安装阶段，需要严格按
照设计要求进行施工，确保设备的安装位置、管道连接等都符合标准。

在调试阶段，需要对系统进行全面的测试和调整，以保证各个部件的正常运行和协调配合。

最后，通风空调系统的维护和保养是系统正常运行的保障。

定期的检查和清洁
工作可以有效地延长设备的使用寿命，减少故障的发生。

同时，及时的维修和更换工作也是必不可少的，以保证系统的稳定运行。

总的来说，通风空调系统的工作需要全面的考虑和细致的操作，只有这样才能
确保系统的正常运行和为建筑提供良好的室内环境。

希望通过我的总结和分享，能够对相关工作有所帮助，也欢迎大家一起交流和探讨。

通风及空调系统调试方案一、调试目的和编制说明空调调试是通过调试各设备，检验系统的运转情况，进一步调试各区域设备的运转状态以及控制状态，并检验各区域空气调节、排烟系统位置的风压、风量、冷量，以核定是否达到设计工况要求。

二、调试内容空调制冷系统安装竣工并经试压合格后，应进行必要的清洁，完后可进行试运行，进行测定与调整的主要内容有：1、泵、风机、空调机组、制冷机组、冷却塔、风机盘管等设备需逐台单机试运转，试运转期间，考核其各项技术性能参数2、测定各类型风机，空调机组风量和风压。

调整各系统风量的分配，调整好后，将所有风阀手柄固定，并刷漆以作标注。

3、冷热态调试（1）考核并测试加热器、冷却器、喷水室、加湿器、热交换器、制冷机等设备的能力。

（2）按不同设计工况进行试运行，调整至附和设计参数。

（3）测定与调整室内的温度和湿度，使之符合设计规定数值。

三、调试内容和步骤空调水泵单机试运行测试→冷水机组单机试运行测试→冷冻水管道冲洗→空气处理机单机试运行测试→风机单机试运行测试→各个单独的风管系统风量平衡调试→空调系统调试→区域风压测试四、空调系统调试前的重要的检查工作项目1、把已应具有的完整功能安装完毕。

2、电气及控制系统（1）电力供电已正常；（2）电气控制系统已进行模拟动作试验；（3）接地和绝缘已检测合格。

3、相关项目已没有影响调试结果的后续工序。

（1）已具备调试场所，调试安全设施已完善。

（2）水、电源已和将调试的系统接通。

（3）排水畅通。

4、各单项设备试机前，对各机房作全面检查（1）清扫机房的杂物，对机械零部件进行彻底检查和清理。

（2）清洗机械设备的油污，检查设备的润滑情况是否处于良好润滑状态。

（3）手动盘车，机械转动部位必须灵活，无卡住阻滞现象，转动情况良好。

（4）检查电机与机械的联轴器，确认同心度符合要求，无挂碰情况。

（5）检查和确认设备、底座及与基础联接无误、无返松，减振附件无移位。

5、自动控制调节系统（1）敏感元件、调节器、调节执行机构等安装接线完毕，具备调试条件；（2）自动调节装置的性能已达到要求；（3）自动调节系统已进行模拟动作试验。

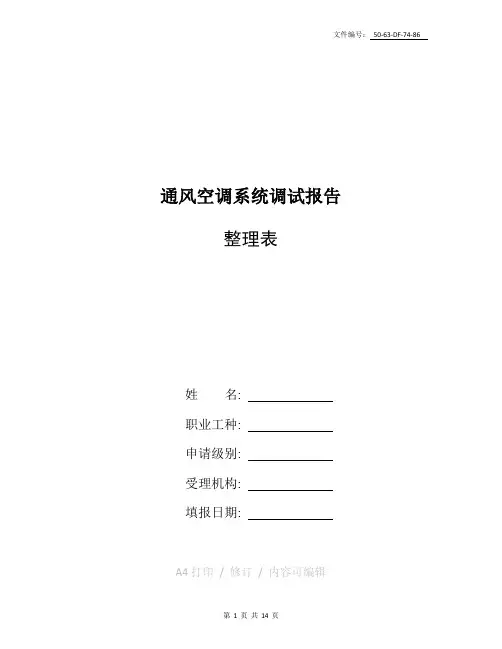

通风空调系统调试报告整理表姓名:职业工种:申请级别:受理机构:填报日期:A4打印/ 修订/ 内容可编辑通风与空调系统调试质量管理依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《通风与空调工程施工质量验收规范》 GB50243-20021、范围本工艺标准适用于通风与空调系统调试及运行。

2、施工准备2.1仪器仪表要求及主要仪表工具：2.1.1通风与空调系统调试所使用的仪器仪表应有出厂合格证明书和鉴定文件。

2.1.2严格执行计量法，不准在调试工作岗位上使用无检定合格印、证或超过检定周期以及经检定不合格的计量仪器仪表。

2.1.3必须了解各种常用测试仪表的构造原理和性能，严格掌握它们的使用和校验方法，按规定的操作步骤进行测试。

2.1.4综合效果测定时，所使用的仪表精度级别应高于被测对象的级别。

2.1.5搬运和使用仪器仪表要轻拿轻放，防止震动和撞击，不使用仪表时应放在专用工具仪表箱内，防潮湿防污秽等。

2.1.6测量温度的仪表；测量湿度的仪表；测量风速的计仪表；测量风压的仪表；其它常用的电工仪表、转数表、粒子计数器、声级仪、钢卷尺、手电钻、活扳子、改锥、克丝钳子、铁锤、高凳、手电筒、对讲机、计算器、测杆等。

2.2作业条件2.2.1通风空调系统必须安装完毕，运转调试之前会同建设单位进行全面检查，全部符合设计、施工及验收规范和工程质量检验评定标准的要求，才能进行运转和调试。

2.2.2通风空调系统运转所需用的水、电、汽及压缩空气等，应具备使用条件，现场清理干净。

2.2.3运转调试之前做好下列工作准备：2.2.3.1应有运转调试方案，内容包括调试目的要求，时间进度计划，调试项目，程序和采取的方法等；2.2.3.2按运转调试方案，备好仪表和工具及调试记录表格；2.2.3.3熟悉通风空调系统的全部设计资料，计算的状态参数，领会设计意图，掌握风管系统、冷源和热源系统、电系统的工作原理。

2.2.3.4风道系统的调节阀、防火阀、排烟囱、送风口和回风口内的阀板、叶片应在开启的工作状态位置。

阿里巴巴3#楼中央空调系统及楼宇自控系统调试报告2015年2月6日由阿里巴巴王工、绿地专工、设备厂家及物业工程人员组成的调试小组对绿地中心3#楼中央空调及楼宇自控系统进行了全面的联动测试，测试程序及数据如下: 一'调试人员组织：调试人员主要由阿里巴巴及物业人员组成的调试小组以及其他有关单位的专业人员组成，阿里巴巴负责现场总指挥工作，设备启停及调整由相关设备厂家人员进行。

物业参加调试人员具体如下：空调系统调试物业人员名单：现场总指挥：王红科(阿里工程师)、朱晓朝1、暖通专业：郭瑞平、冯碧书、张亮超；2、弱电专业：滕帅、王凯强、祝士开。

3、强电专业：朱海欧4、厂家工程师：陈亮、张工二、楼宇自控系统调试：1.模拟输入信号(AI)送风温度和送风湿度：量度现场送风温度和送风湿度(此量度仪表和工作将由空调承包商协助量度)比较DDC中显示是否符合(温度误差=<+/-1℃,湿度误差=<+/-10% RH),如有差误在DDC调节相对的误差，如没有任何信号，量度现场物理点，观察物理点是否有0T0VDC 输入到端子上。

在系统中检查相对应的点显示是否正常。

2.数码输入信号(DI)(1)本控/遥控状态：风机遥控状态时，DDC上数码显示对应DI点是否显示ON或相应LED 是否点亮，而本控时应为OFF或相应LED是否熄灭。

在系统中检查相对应的点显示是否正常。

(2)风机状态：风机启动时，DDC上数码显示对应DI点是否显示ON或相应LED是否点亮, 而停止时应为OFF或相应LED是否熄灭。

在系统中检查相对应的点显示是否正常。

(3)过滤网堵塞报警：由空调承包商现场模拟尘网堵塞，DDC上数码显示对应DI点是否显示ON或相应LED是否点亮。

在系统中检查相对应的点显示是否正常。

(4)冷冻报警：由空调承包商调高冷冻报警高定温度，使其产生警报信号，DDC上数码显示对应DI点是否显示0N或相应LED是否点亮。

在系统中检查相对应的点显示是否正常。

目录1．空调水系统工程界面及技术接口 (3)1.1通风空调系统 (3)1.1.1 变风量系统（V A V系统）的调试。

(3)1.1.2 定风量系统 (3)1.1.3 防排烟系统 (3)2. 系统调试方案 (3)2.1 空调水系统 (4)2.1.1 调试机构及人员 (4)2.1.2 调试工具 (4)2.1.3调试前提条件 (4)2.1.4 空调水系统原理介绍 (4)2.1.5 系统调试方法 (5)2.1.5.1 管道检查 (5)2.1.5.3 管道保温 (5)2.1.5.4 管道冲洗 (5)2.1.5.5 单机调试 (6)2.2 变风量系统 (7)2.2.1 调试机构及人员 (7)2.2.2 调试工具 (7)2.2.3 调试前提条件 (8)2.2.5 系统调试方法 (8)2.2.5.1 风管检查 (8)2.2.5.3 风管保温 (9)2.2.5.4 空调柜机的单机调试 (9)2.2.5.5 系统调试 (10)2.2.5.6 定风量系统 (11)2.3 防排烟系统 (12)2.3.1 调试人员 (12)2.3.2 调试工具 (12)2.3.3系统介绍调试前提条件 (12)2.3.4 系统介绍 (12)2.3.5 系统调试方法 (13)3. 调试应急措施及安全措施 (14)3.1 调试应急措施： (14)3.1.1 系统无法灌水 (14)3.1.2 启动后，水泵的出水量不大，水泵噪音过大 (15)3.1.3 系统风量远低于设计风量 (15)3.1.4 某一房间的温度过高 (15)3.2 安全措施： (15)附表1空调设备统计表 (15)附表2 通风空调试车表格 (15)附表3 通风空调调试计划 (16)通风专业调试方案1．空调水系统工程界面及技术接口机电安装单位主要负责空调水系统管道的安装、试压、保温、冲洗等工作。

制冷主机、冷冻水泵、冷却水泵的单机调试由厂完成,机电安装单位予以配合。

冷却塔的单机调试及电动阀门的单体调试由机电安装完成。

通风空调工程系统调试方案篇1:通风空调工程系统调试方案通风空调工程调试方案通风空调工程安装完毕，必须进行系统的测定和调整（简称调试）。

系统调试应包括：1、设备单机试运转及调试。

2、系统无生产负荷下的联合试运转及调试。

一、调试工艺流程准备工作通风空调系统运转调试前检查空调自动调节系统控制线路检查通风空调系统的风量测试与调整调节器及检测仪表单体性能校验空调器设备性能测定与调整自动调节系统及检测仪表联动校验空调系统综合效果测定资料整理编制交工调试报告二、主要测量仪表工具数字温度仪、热球式风速仪、转速表、、手电钻、活搬子、改锥、克丝钳子、铁锤、高凳子、手电筒、计算器、测量杆以及相关系统的常用测试工具。

三、调试条件1、通风空调系统必须安装完毕后，运转调试之前会通各单位进行全面检查，全面符合设计、施工验收规范和工程质量检验评定标准的要求，才能进行运转和调试。

2、与试运转、调试工作有关的设计图纸及设备资料必须齐全，并熟悉和了解设备的性能及技术资料中的主要参数以及有关的设计变更。

3、通风空调系统运转需要的水电等，应具备使用条件，门窗齐全，现场清理干净。

不允许在机房门、窗不能封闭及场地脏乱的情况下进行。

四、设备单机调试1、所有设备安装工作完成后，应对设备的安装情况，进行仔细的检查，根据技术资料，检查设备润滑、电器接线、电器绝缘、转动部分的防护措施，并对设备安装现场进行清理，做好试车前的准备工作。

（1）电气系统检查：要求供电电压范围380－400V，波动范围3%，相间及三相对地绝缘电阻最小值均为20M，从供电电缆末端检测。

机组三相对地绝缘电阻最小为20M，从接线端子测量。

（2）控制及保护元件检查：低压压力控制器设定值为5㎏/c㎡,动差0.5㎏/c㎡。

高压压力控制器设定值为26.5㎏/c㎡，动差2㎏/c㎡。

三相电源监控器定值380－400V。

2、设备试车应先进行设备点动，检查设备的转动方向，是否与要求一致，尔后进行单机试运转，试车当中，对设备的各项技术参数，进行测量、检查包括运转电流、设备转速，设备温升，振动情况、润滑情况并按照要求作好试运转记录。

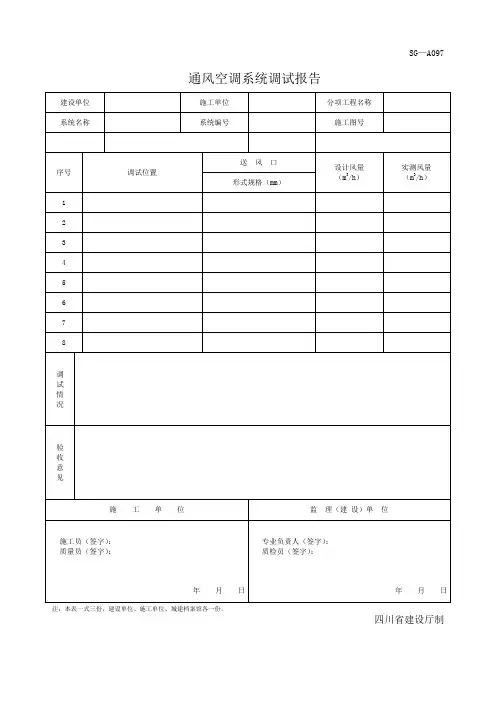

SG—A097
通风空调系统调试报告
注：本表一式三份，建设单位、施工单位、城建档案馆各一份。

四川省建设厅制
SG—A097填写说明
一、本记录用于，当通风、空调系统安装完成后，由监理（建设）单位和安装单位共同对系统进行检测验收。

二、系统调试前，由承包方编制调试方案，报送专业监理工程师审核批准。

三、通风、空调系统在调试前应做设备的单机试运行，合格后方可进行系统调试。

四、调试所用的仪器、仪表，要求性能稳定可靠，精度等级应满足测定要求，并符合国家有关计量法规及检测规定。

五、系统运行检测应做好数据记录，安装单位和监理（建设）单位代表应在“验收结论”栏目中填写验收意见，并签字确认。

净化空调系统验收调试报告工程设备部2012年目录第一章概述 (2)第一节工程概况 (2)第二节调试说明 (3)第二章空调机组相关参数的测试 (7)第一节空调机组参数报告 ............ (8)第三章洁净室调试....................... (16)第一节房间送风量的调整与测试 ...................................... (16)第二节洁净度的静压差测试 ...................... ...... (17)第三节悬浮粒子的测试.................... ... ... (17)第四节洁净室噪音的测试.................. ... .. . 18 第五节洁净室照度的测试.............. ......... ...... .18 第六节洁净室的温度与湿度的测试 (19)备忘录 (43)第一章概述XXXX有限公司制剂车间二、三层改建工程由电安装公司承建，净化区域共有净化系统8个，排风系统6个， 由XXXX工程设备部调试组进行调试。

第一节工程概况一﹑空调系统的组成:AHU2-11系统—空气净化系统支持的洁净区域为制剂车间C级区域，净化空调机组送风经过初效、中效及末端高效过滤器，三级过滤后送入换鞋、更衣、气闸、浓配、稀配等一共有净化房间25间，净化空调机组把经过处理后风量通过风管送入各洁净房间，回风通过房间回风墙百叶风口至风管回入空调机组内再处理后循环使用，其余的风量通过排风机组EF2-1-1排至室外,AHU2-2系统—空气净化系统支持的洁净区域为制剂车间C级区域，净化空调机组送风经过初效、中效及末端高效过滤器，三级过滤后送入气闸、洗瓶、器具清洗、灭菌存放等一共有净化房间10间，净化空调机组把经过处理后风量通过风管送入各洁净房间，回风通过房间回风墙百叶风口至风管回入空调机组内再处理后循环使用，其余的风量通过排风机组EF2-2-1、EF2-2-2排至室外,AHU2-3系统—空气净化系统支持的洁净区域为制剂车间B级1区域，净化空调机组送风经过初效、中效及末端高效过滤器，三级过滤后送入灌装、气闸、更无菌衣、缓冲、洗手一共有净化房间5间，净化空调机组把经过处理后风量通过风管送入各洁净房间，回风通过房间回风墙百叶风口至风管回入空调机组内再处理后循环使用。

通风、空调系统调试方案1、工程介绍（一）、空调通风系统及防排烟、排气系统工程介绍该楼通风空调大致分为六个系统：K（全空气系统，其中包括KJ洁净室全空气系统）、XF（新风及风机盘管加新风系统）、P,PY（排风及排烟系统）、J（进风系统或平时进风火灾时补风）、FG（排风系统）、HR（该系统平时排风，与新风连锁运行）。

1.空调、新风及显热交换器系统（K、XF、HR）:其机房主要分布在楼内地下一层至六层的西北侧和东南侧，其中吊顶式空调机组3台，组合式空调机组14台，共计17台。

恒温恒湿机组室内机及室外机共两套。

显热交换器共计10台，左式1台，右式9台。

根据设计要求，空调机组、风机盘管采用两管制，仅夏季使用，新风机组为四管制，冬夏共用。

除报告厅内庭,门庭、地下二层采用全空气系统外，地下一层至六层均为风机盘管加新风系统。

楼内通风专业其他主要设备及部件有：各类风机53台,风机盘管382台,阀部件约600多个,风口1800个，分布各楼层。

2、消防防排烟系统（PY）:楼内地下一层至六层每层设置4~5个排烟口。

二层、五层及屋顶设置排烟风机，全楼共计14台。

地下部分当火灾发生时，消防控制中心电信号打开排烟系统上的排烟阀，并启动火灾层防火分区内的排烟风机排烟，同时送风系统开启送风，当烟气温度达到280。

（:时，记忆合金关闭风机前280。

C防火阀，并联动关闭该排烟风机，同时关闭送风机。

地上部分当火灾发生时，70。

C防火阀熔断关闭并输出电信号关闭空调、新风系统上的所有防火阀并联动关闭新风机组和空调机组。

3、楼内平时排气、进风系统（P、FG、J）:楼顶及各层分别设置轴流、斜流、离心风机作为平时通风换气W各层实验用通风柜废气的排放。

4、洁净空调系统（KJ）:洁净空调机组采用风冷直冷式独立冷源。

该楼共两个系统，一层KJ-201系统为细胞培养室（洁净等级为十万级）全空气系统，顶送下回、地下二层KJ-D201系统为发酵罐实验室（洁净等级三十万级）全空气系统，顶送顶回。
