CRH5A动车组简介所谓动车组就是由动力车和拖车或全部由动力车长期固定地连挂在一起组成的车组。
按动力配置方式可为动力集中和动力分散两种方式，动力集中方式与上述铁路客运列车的动力配置相同，可以在两端配置动力车，而中间全部为拖车。
如法国TGV和德国ICE-1均采用动力集中配置方式。
动力分散方式动车组的动力配置有两种模式：一种是完全分散模式，即动车组中的车辆全部为动力车；另一种是相对分散模式，即动车组编组中大部分是动力车，小部分为无动力的拖车。
一、动车组的组成1．车体动车组车体分为带司机室车体和不带司机室车体两种。
它是容纳乘客和司机驾驶的地方，同时，又是安装与连接其他设备和部件的基础。
为使车体轻量化，高速动车组车体通常采用铝合金和不锈钢材料制造，而铝合金将是今后动车组车体的主导材料。
2．转向架动车组转向架分为动力转向架和非动力转向架。
动力转向架的车轴可以是全动轴，也可以是部分动轴。
转向架置于车体和轨道之间，用来牵引和引导车辆沿轨道行驶与承受和传递来自车体及线路的各种载荷，并缓和其动作用力。
转向架是保证列车运行品质和安全的关键部件。
转向架一般由轮对轴箱装置、构架、弹簧悬挂装置、车体支承装置和制动装置所组成。
对于动力转向架还包括牵引电动机及传动装置。
3．车辆连接装置车辆编组成列车运行必须借助于连接装置，其中，机械连接包括车钩缓冲装置和风挡等；同时还有车辆之间的电气和空气管路的连接、高压电器连接、辅助系统和列车供电连接、以及控制系统连接等。
4．制动装置制动装置是保证列车安全运行所必需的装置。
动车组常采用动力制动与空气制动的复合制动模式，制动控制系统包括动力制动控制系统(再生制动)和空气制动控制系统。
此外还有电子防滑器及基础制动装置等。
5．车辆内部设备车辆内部设备是指服务于乘客的车内固定附属装置，如车内电气、供水、通风、取暖、空调、座席、车窗、车门、行李架、旅客信息服务系统等。
6．牵引传动系统牵引传动系统包括主电路、高压设备、受电弓、主断路器、其他高压设备、主变压器、牵引变流器、牵引电机、及电传动系统的保护等。

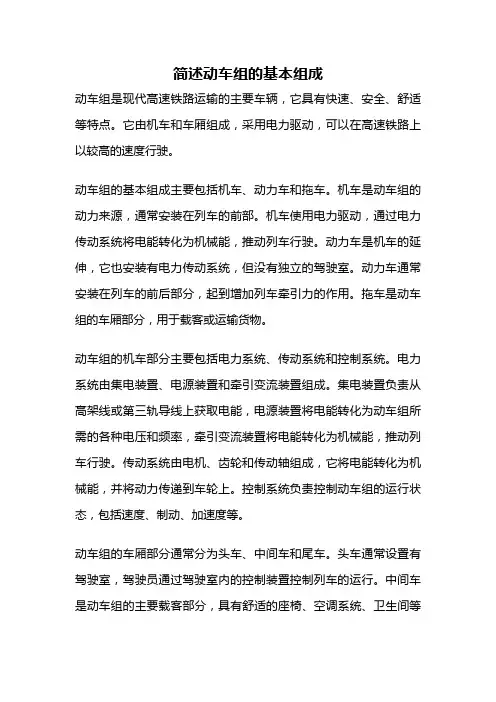

简述动车组的基本组成动车组是现代高速铁路运输的主要车辆，它具有快速、安全、舒适等特点。
它由机车和车厢组成，采用电力驱动，可以在高速铁路上以较高的速度行驶。
动车组的基本组成主要包括机车、动力车和拖车。
机车是动车组的动力来源，通常安装在列车的前部。
机车使用电力驱动，通过电力传动系统将电能转化为机械能，推动列车行驶。
动力车是机车的延伸，它也安装有电力传动系统，但没有独立的驾驶室。
动力车通常安装在列车的前后部分，起到增加列车牵引力的作用。
拖车是动车组的车厢部分，用于载客或运输货物。
动车组的机车部分主要包括电力系统、传动系统和控制系统。
电力系统由集电装置、电源装置和牵引变流装置组成。
集电装置负责从高架线或第三轨导线上获取电能，电源装置将电能转化为动车组所需的各种电压和频率，牵引变流装置将电能转化为机械能，推动列车行驶。
传动系统由电机、齿轮和传动轴组成，它将电能转化为机械能，并将动力传递到车轮上。
控制系统负责控制动车组的运行状态，包括速度、制动、加速度等。
动车组的车厢部分通常分为头车、中间车和尾车。
头车通常设置有驾驶室，驾驶员通过驾驶室内的控制装置控制列车的运行。
中间车是动车组的主要载客部分，具有舒适的座椅、空调系统、卫生间等设施，以满足乘客的需求。
尾车通常没有驾驶室，但也具备乘客服务功能。
动车组还配备有各种辅助设备，如盘车机、厕所处理装置、供电装置等。
盘车机用于将动车组从轨道上转移到车辆段或停车线上进行维修和保养。
厕所处理装置负责对车厢内的污水进行处理，确保列车的环境卫生。
供电装置为动车组提供所需的电能，保证列车正常运行。
动车组是现代高速铁路运输的重要组成部分，它的基本组成包括机车、动力车和拖车。
机车部分由电力系统、传动系统和控制系统组成，负责提供动力和控制列车的运行状态。
车厢部分分为头车、中间车和尾车，提供乘客服务和货物运输功能。
动车组还配备有各种辅助设备，确保列车的正常运行和乘客的舒适体验。
动车组的出现极大地提高了铁路运输的效率和舒适度，成为现代化城市间交通的重要选择。

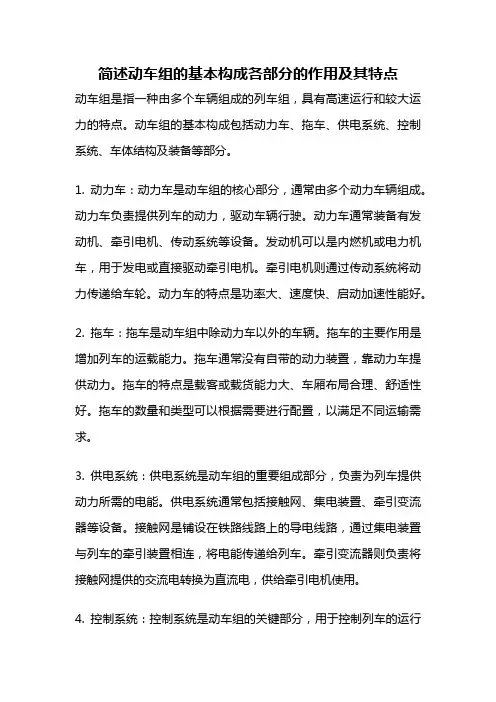

简述动车组的基本构成各部分的作用及其特点动车组是指一种由多个车辆组成的列车组，具有高速运行和较大运力的特点。
动车组的基本构成包括动力车、拖车、供电系统、控制系统、车体结构及装备等部分。
1. 动力车：动力车是动车组的核心部分，通常由多个动力车辆组成。
动力车负责提供列车的动力，驱动车辆行驶。
动力车通常装备有发动机、牵引电机、传动系统等设备。
发动机可以是内燃机或电力机车，用于发电或直接驱动牵引电机。
牵引电机则通过传动系统将动力传递给车轮。
动力车的特点是功率大、速度快、启动加速性能好。
2. 拖车：拖车是动车组中除动力车以外的车辆。
拖车的主要作用是增加列车的运载能力。
拖车通常没有自带的动力装置，靠动力车提供动力。
拖车的特点是载客或载货能力大、车厢布局合理、舒适性好。
拖车的数量和类型可以根据需要进行配置，以满足不同运输需求。
3. 供电系统：供电系统是动车组的重要组成部分，负责为列车提供动力所需的电能。
供电系统通常包括接触网、集电装置、牵引变流器等设备。
接触网是铺设在铁路线路上的导电线路，通过集电装置与列车的牵引装置相连，将电能传递给列车。
牵引变流器则负责将接触网提供的交流电转换为直流电，供给牵引电机使用。
4. 控制系统：控制系统是动车组的关键部分，用于控制列车的运行和操作。
控制系统通常包括车载控制装置、信号系统、制动系统等设备。
车载控制装置负责监测和控制列车的速度、加速度、制动等运行参数。
信号系统用于向列车发送运行指令和安全提示，确保列车安全运行。
制动系统则负责实施列车的制动操作，保证列车的停车和减速。
5. 车体结构及装备：车体结构及装备是动车组的外部和内部组成部分，包括车厢、车门、座椅、空调系统、卫生间等设施。
车体结构需要具备一定的强度和刚度，以保证列车在高速运行时的稳定性和安全性。
车厢内部的装备和设施要满足乘客的舒适需求，提供良好的乘车环境。
总的来说，动车组的基本构成包括动力车、拖车、供电系统、控制系统、车体结构及装备等部分。
动车组基础知识第一章动车组基础知识第一节动车组的特点及组成动车组是城际和市郊铁路实现小编组、大密度的高效运输工具，以其编组灵活、方便、快捷、安全，可靠、舒适为特点备受世界各国铁路运输和城市轨道交通运输的青睐。
使用动车的比重以日本为最大，占87%；荷兰、英国次之，分别占83%和61%；法国、德国又次之，分别占22%和12%。
动车组称得上是铁路旅客运输的生力军。
德国是最早制造和运用动车的国家，制造技术一直领先。
1903年7月8日，首先运行了由钢轨供电的动车组，由4节动车和2节拖车编成。
同年8月14日，又运行了由接触网供电的动车组，这是世界上第一列由接触网供电的单相交流电动车组。
同年10月28日，西门子公司制造的三相交流电动车进行了高速试验，首创时速210.2公里的历史记录。
动车组是在车辆转向架的轮轴上安装动力装置的车辆。
一般一节车上一个转向架上装一对，一节车上两个转向架上都装等多种情况。
动车组内有动力的车辆称为动车，没有动力的车辆称为拖车。
动车组一般用于高速、准高速、城市轨道交通的车辆上。
目前，国外的列车运行速度一般达到200～300km/h光靠机车来拉已经很吃力。
所以在每辆车上都装上动力装置是个很有效的解决提速问题的方法。
动车组前途比较光明，主学有车辆工程方面的知识和电机方面的相关知识。
国内目前比较空缺这方面的人才。
目前动车段建设是客运专线建设组成部分，现在正在建设的动车段有京津城际北京动车段，武广专线武汉动车段、广州动车段、长沙动车运用所、衡阳动车综合维修段，郑西专线西安动车段、郑州动车段，主要是技术支持是德国。
一、动车组的基本特点我们通常看到的电力机车和内燃机车，其动力装置都集中安装在机车上，在机车后面挂着许多没有动力装置的客车车厢。
动车组，亦称多动力单元列车，是铁路列车的一种，特点是动力来源分布在列车各个车辆上的发动机，而不是集中在机车上。
动车组的司机驾驶室一般都被大为缩短，放在列车的两端。
概 述中国铁路高速动车组是时速200公里及以上，动力分散形式的电动车组，是铁路客车装备的重要组成部分,具有安全、高速、高效、便捷、环保等显著特点。
CRH2型EMU (Electric Multiple Unit)适用于我国电气化铁路的既有线和客运专线，采用的是以200km/h 运行的动力分散型交流传动方式。
动车组采用了动力分散和交直交传动方式，以及IGBT 大功率模块与变频变压调速等先进技术，代表了世界高速列车技术的发展方向。
动车组在集成、车体、转向架、牵引传动与控制、列车网络控制和制动等方面体现了当今铁路机车车辆制造业的先进成果，是高度机电一体化的高新技术产品。
CRH2动车组以4辆动车和4辆拖车共8辆车构成一个编组，编组内的各种配置如下图所示。
另外，根据必要配备了可同时使2个编组进行整体运行的相关设备，可以两组重联运行。
T ：拖车 M ：动车 C ：驾驶室车 K ：带酒吧车 S ：一等车一、主要技术参数：主电源：25kv （17.5kv-31kv ），50Hz ，单相交流 电动机：额定功率300kw 运行速度：营业运行速度： 200km/h 最高试验速度： ≦250km/h车体主要尺寸:车体最大长度头车：25,700 mm中间车：25,000 mm 全长：201,400 mm 车体最大宽度：3,380 mm 车体最大高度：3,700 mm 车门处地板面高度：1,300 mm 车厢天花板高度：2,277 mm 轨距：1,435 mm 转向架中心距：17,500 mm 固定轴距：2,500 mm 车轮径：860 mm 车钩中心线高度：1,000 mm二、具体编组结构三、运用环境（1）线路条件适应轨距1435mm。
车站站台边缘距轨道中心线的距离1750mm。
不得侧向通过9号以下道岔。
CRH2（时速200公里）型动车组：连挂运行时180m；单车调车时130m；通过S型曲线时曲线180m+最小过渡直线10m+曲线180m。
CRH2型动车组简介CRH2型动车组以E2-1000型动车组为原型车，通过全面引进设计制造技术，由四方股份公司在国内制造生产。
CRH2型动车组是我局最早开行的动车组，全局目前配置已达24组。
主要开行方向为上海至北京、上海至南京。
其基本情况如下：一、动车组的基本结构1．编组结构动车组由8辆车组成，其中4辆动车4辆拖车；首尾车辆设有司机室，可双向驾驶，编成后结构如下：2．车辆长度动车组头车长度25.7m，中间车长度25m，总长201.4m，车体宽度3.38m，车体高度3.7m。
3．车顶设备在4、6号车设受电弓及附属装置，安装高度4m时，受电弓工作高度最低4888mm,最高6800mm，最大升弓高度7000mm。
动车组正常运行时，采用单弓受流，另一台备用，处于折叠状态。
4．车端设备设密接式车钩装置、风挡及空气、电的连接设施等，包括：列车通信总线连接、制动控制线连接、供电母线连接、直流供电母线连接、列车总风管、电路电气设备连接、电缆连接、高压电线连接。
5．车下悬吊设备每辆车下有空调机组、制动控制装置。
在2、3、6和7号车下有牵引变流器，在2号和6号车下有牵引变压器。
在单号车下有污物箱及水箱。
6号车设备示意图6．车内布置全列车有1辆一等车和7两二等车。
一等车内座椅2+2布置，二等车2+3布置。
全列车定员610人，定员布置如下表：车厢顺位 1 2 3 4 5 6 7 8定员55 100 85 100 55 100 51 64一等车二等车在单号车厢内设卫生间、小便间和盥洗室。
卫生间小便间盥洗间7．车体结构车体采用铝合金结构，车门处地板距轨面高度1300mm，适合1100～1200mm站台。
二、主要部件、系统的组成及工作原理1．转向架动车组每节车厢下有两个转向架。
动车下是动力转向架，拖车下是拖车转向架。
动力转向架由构架、轮对轴箱、牵引装置、基础制动装置、二系悬挂装置、牵引电机、驱动装置组成。
每台动力转向架有两根动力轴，电机采用架悬方式。
简述动车组的基本组成
动车组是现代化铁路运输工具中的一种，由多个车辆组成的列车组。
动车组的基本组成主要包括车头、动力车、中间车和尾车。
动车组的车头是整个列车的控制中心，负责牵引和控制列车的行驶。
车头通常具有较高的抗风性能和较好的能源利用效率，以便确保列车在高速运行时能够稳定和高效地前进。
动力车是动车组的核心部分，也是列车的主要动力来源。
动力车通过内置的发动机或电力装置提供动力，驱动车轮转动，推动列车前进。
动力车通常配有先进的控制系统，以确保列车在高速运行时的安全和稳定。
中间车是动车组的连接部分，将动力车和尾车连接在一起。
中间车的数量可以根据列车的需要进行调整，以适应不同长度的列车组成。
中间车通常具有乘客座位和行李架等设施，为乘客提供舒适的乘坐环境。
尾车位于动车组的最后部分，主要起到封闭列车的作用。
尾车通常配备有紧急制动装置和灯光信号装置，以确保列车在紧急情况下能够及时停车和发出警示信号。
除了以上基本组成部分，动车组还可以根据需要配备一些附加设备，如餐车、卧铺车等，以提供额外的服务和便利。
餐车提供饮食服务，
为乘客提供各种餐饮选择；卧铺车提供舒适的卧铺座位，方便长途旅行的乘客休息。
动车组作为现代化的铁路交通工具，具有较高的运行速度和较好的运输能力。
其基本组成包括车头、动力车、中间车和尾车。
车头负责控制和牵引列车，动力车提供主要动力，中间车连接各个车辆，尾车封闭列车。
此外，动车组还可以根据需要配备餐车、卧铺车等附加设备，提供额外的服务和便利。
动车组的出现使得铁路运输更加高效、舒适，为人们的出行带来了便利。
