动车组车体结构及车内设备简介

动车组车辆构造一、车体车体是容纳旅客，装载行包、整备品等的部分。

车体主要由底架、侧墙、端墙及车顶组成。

其中，底架是车体的基础，由各种纵向梁、横向梁、辅助梁和底板等组成，承受着作用于车辆上的各种垂直载荷和水平载荷。

因此，车体应具有足够的强度和刚度，其结构形式应考虑车辆的用途，使之互相适应。

车体分为带司机室车体和不带司机室车体两种。

为使车体轻量化，高速动车组车体通常采用铝合金和不锈钢材料制造，从发展趋势看，铝合金将是今后动车组车体的主导材料。

车体由车顶设备、车端设备、车外侧设备及车下设备构成。

二、转向架转向架是车辆上能相对车体回转的一种走行装置。

它承受着车体的自重和载重，由机车牵引行驶在钢轨上。

动车组转向架上还装有牵引电机和减速机构，以驱动车辆运行。

转向架主要由构架、轮对、轴箱、弹簧减振装置、摇枕、基础制动装置、传动装置等部分组成。

转向架必须有足够的强度和良好的运行平稳性，以保证列车安全运行和满足旅客的舒适性要求。

转向架具有导向、承载、牵引、缓冲、制动等功能。

转向架是动车组的关键技术之一，是保证列车安全平稳运行的关键部件。

随着动车组速度的不断提高，对转向架性能的要求也越来越高。

同传统转向架相比，保持高速运行稳定性、充分利用轮轨之间的黏着和减轻轮轨相互作用力是动车组转向架特有的任务和技术关键。

三、制动装置动车组需要采用大功率盘形制动机，采用复合制动方式，即“空气盘形制动＋电气动力制动（再生制动）＋非黏着制动（涡流制动和磁轨制动）”，按速度控制制动力的大小以充分利用黏着，采用高性能的防滑装置及采用微机控制等。

1、尽可能缩短制动距离以保障列车安全。

2、保证高速制动时车轮不滑行。

3、司机操纵制动系统灵活可靠，能适应列车自动控制的要求。

四、车端连接装置1.、密接式车钩及缓冲器（1）密接式车钩及缓冲器在车头罩内。

（2）车钩上方设置了电气连接器。

（3）密接式车钩带有空气管，固定在车体底架上。

（4）车钩分离时，通过车钩上的解钩气缸拉动解钩杆完成。

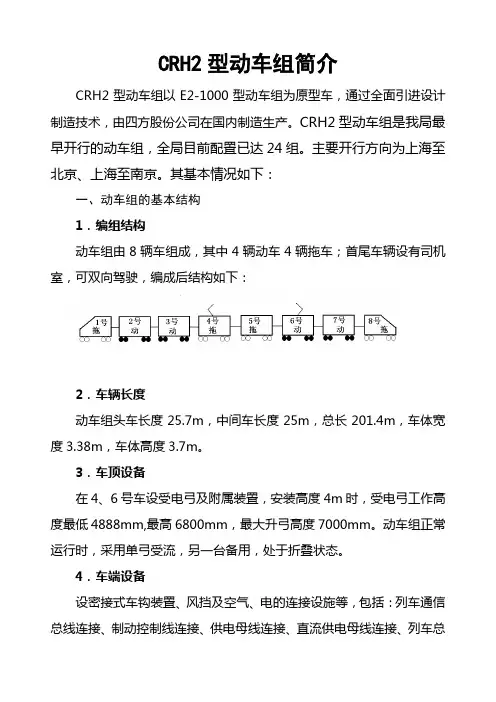

CRH2型动车组简介CRH2型动车组以E2-1000型动车组为原型车，通过全面引进设计制造技术，由四方股份公司在国内制造生产。

CRH2型动车组是我局最早开行的动车组，全局目前配置已达24组。

主要开行方向为上海至北京、上海至南京。

其基本情况如下：一、动车组的基本结构1．编组结构动车组由8辆车组成，其中4辆动车4辆拖车；首尾车辆设有司机室，可双向驾驶，编成后结构如下：2．车辆长度动车组头车长度25.7m，中间车长度25m，总长201.4m，车体宽度3.38m，车体高度3.7m。

3．车顶设备在4、6号车设受电弓及附属装置，安装高度4m时，受电弓工作高度最低4888mm,最高6800mm，最大升弓高度7000mm。

动车组正常运行时，采用单弓受流，另一台备用，处于折叠状态。

4．车端设备设密接式车钩装置、风挡及空气、电的连接设施等，包括：列车通信总线连接、制动控制线连接、供电母线连接、直流供电母线连接、列车总风管、电路电气设备连接、电缆连接、高压电线连接。

5．车下悬吊设备每辆车下有空调机组、制动控制装置。

在2、3、6和7号车下有牵引变流器，在2号和6号车下有牵引变压器。

在单号车下有污物箱及水箱。

6号车设备示意图6．车内布置全列车有1辆一等车和7两二等车。

一等车内座椅2+2布置，二等车2+3布置。

全列车定员610人，定员布置如下表：车厢顺位 1 2 3 4 5 6 7 8定员55 100 85 100 55 100 51 64一等车二等车在单号车厢内设卫生间、小便间和盥洗室。

卫生间小便间盥洗间7．车体结构车体采用铝合金结构，车门处地板距轨面高度1300mm，适合1100～1200mm站台。

二、主要部件、系统的组成及工作原理1．转向架动车组每节车厢下有两个转向架。

动车下是动力转向架，拖车下是拖车转向架。

动力转向架由构架、轮对轴箱、牵引装置、基础制动装置、二系悬挂装置、牵引电机、驱动装置组成。

每台动力转向架有两根动力轴，电机采用架悬方式。
