雷达相控阵天线与扫描技术
雷达相控阵天线是一种由许多小型天线单元组成的天线阵列，
它们可以通过控制每个天线单元的相位和幅度来实现波束的电子扫描。
相控阵天线的主要优势在于它可以实现快速、精确的波束控制，从而提高雷达系统的灵活性和性能。
相控阵天线的扫描技术包括机械扫描和电子扫描。
机械扫描是
通过机械装置使整个天线阵列旋转或者倾斜，从而改变波束的方向。
这种方法已经过时，因为它的速度慢、可靠性低，而且难以适应现
代雷达系统对快速、多方向扫描的需求。
电子扫描是相控阵雷达的核心技术之一，它通过控制每个天线
单元的相位和幅度来实现波束的快速、精确控制。
相比机械扫描，
电子扫描具有更快的响应速度、更高的精度和更好的可靠性。
在电
子扫描中，天线单元的相位和幅度可以通过相控阵天线的控制单元
实现动态调节，从而实现对波束方向的灵活控制。
相控阵雷达的扫描技术还包括波束形成和波束跟踪。
波束形成
是指通过合成相位控制实现对波束方向和形状的控制，而波束跟踪
则是指通过不断调整相位控制来跟踪目标。
这些技术使得相控阵雷
达能够实现快速、精确的目标探测和跟踪，从而在军事、航空航天和气象等领域发挥重要作用。
总的来说，雷达相控阵天线与扫描技术的发展使得雷达系统具有了更高的灵活性、精度和可靠性，为各种应用领域带来了巨大的技术进步和应用前景。

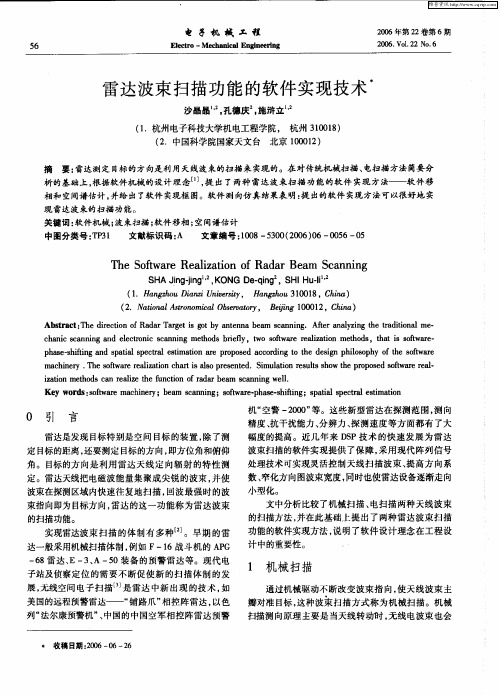

雷达波束扫描方式
雷达波束扫描是指雷达系统将辐射能量或接收能量的方向集中在一个特定的方向上，以实现对目标的探测、跟踪和测量。
以下是几种常见的雷达波束扫描方式：
1. 机械扫描（Mechanical Scanning）：机械扫描是通过物理旋转或摆动天线来改变辐射或接收能量的方向。
这种扫描方式包括水平扫描和垂直扫描。
机械扫描方式简单可靠，但扫描速度较慢，适用于低频率和中频率雷达系统。
2. 电子扫描（Electronic Scanning）：电子扫描是通过控制阵列天线的相位和幅度来改变辐射或接收能量的方向，而无需物理运动。
电子扫描可以实现快速、精确的波束指向和波束切换，适用于高频率雷达系统。
- 相控阵扫描（Phased Array Scanning）：相控阵是由许多单元天线组成的阵列，通过控制每个单元天线的相位和幅度来实现波束的指向和扫描。
相控阵扫描具有快速、灵活的扫描能力，适用于需要快速目标跟踪和多任务处理的雷达系统。
- 电子扫描天线（ESA）：电子扫描天线是一种特殊设计的天线，通过调整阵列中不同单元的相位和幅度来实现电子扫描。
电子扫描天线能够实现更广泛的扫描范围和更快的扫描速度。
3. 机动扫描（Mechanical-Electronic Scanning）：机动扫描是将机械扫描和电子扫描相结合的一种扫描方式。
通常，机械扫描用于快速粗略的扫描，而电子扫描用于更精细的扫描和跟踪。
这些是常见的雷达波束扫描方式，不同的扫描方式适用于不同的应用场景和雷达系统要求。
每种扫描方式都有其优缺点，需要根据具体需求进行选择和配置。

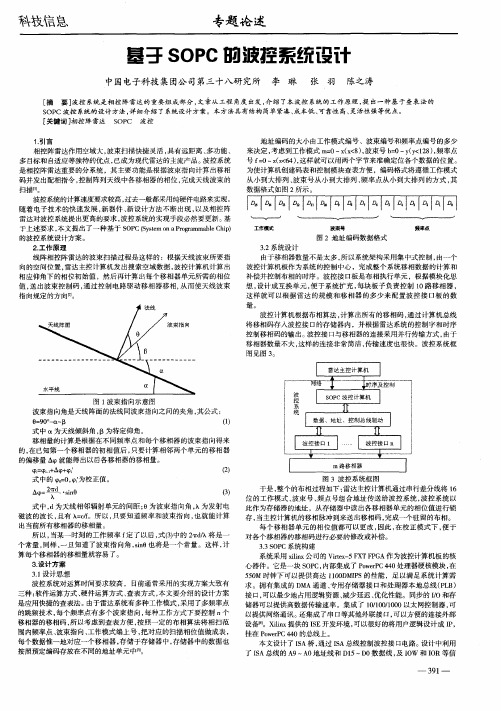

简述基于FPGA的相控阵雷达波束控制系统设计发布时间：2023-03-02T05:40:51.232Z 来源：《科技新时代》2022年第19期作者：刘倩刘璐璐[导读] 波速控制系统是相控阵雷达的重要组成部分，其主要功能是控制相控阵天线波束的指向变化。
FPGA的雷达刘倩刘璐璐陕西黄河集团有限公司设计研究所陕西西安 710043摘要：波速控制系统是相控阵雷达的重要组成部分，其主要功能是控制相控阵天线波束的指向变化。
FPGA的雷达播控系统设计方法的提出能够解决目前相控阵雷达播控系统的处理速度问题，由于相控阵雷达接接杰出的性能，当前被应用于多个领域中。
本文先对波束控制系统进行介绍，然后阐述几种常用波束控制系统的常用方法，通过对比选取最终设计。
关键词：FPGA；相控阵雷达；波束控制系统与其他雷达相比，相控阵雷达的天线波束扫描的快速性、灵活性，波束控制系统的组成不是一成不变，其是由各种因素所决定，包括天线单元数的多少、技术进步、移相器负载的差异等。
主要是由波控主机与子阵运算处理模块，波控主机是波束控制的关键部分，能够实现接收控制信号，有工作方式命令字、频率点指令、定时信号等。
波控系统的基本功能是对天线波束的定位，就是根据波控主机提供的指向信息，将子阵模块指向信息转为移相器的控制信号，即波控码的计算过程，因此，非常有必要对波控码的计算过程进行研究，才能够实现波控系统。
一、FPGA概述FPGA即现场可编程门阵列，其是在PAL、GAL、CPLD等可编程器件的基础上进一步发展的产物，属于集成电路的一种，其能够克服传统电路的各类缺点，是一种适合现代科技发展需要的电路，克服了以前可编程器件门电路数有限的缺点，还解决了定制电路的不足，对其开发配置，能够完成任何数字电路能完成的功能，例如，CPU、74系列电路等。
其主要由六部分所组成，即可编程输入/输出单位、基本可编程逻辑单元、嵌入式块RAM、丰富的布线资源、底层嵌入功能单元与内嵌专用硬核等[1]。
雷达波束扫描方式全文共四篇示例，供读者参考第一篇示例：雷达技术是一种利用电磁波进行探测、识别和跟踪目标的技术，是目前广泛应用于军事、航空、气象等领域的重要工具。
而雷达波束扫描方式是一种常用的雷达工作方式，通过不同的扫描方式可以实现对目标的全方位覆盖和跟踪，提高雷达系统的性能和灵活性。
雷达波束扫描方式主要有机械扫描和电子扫描两种类型，二者各有优缺点，可以根据具体需求选择使用。
机械扫描是通过旋转天线或倾斜天线来实现波束的扫描，具有较高的可靠性和稳定性，但速度较慢，适用于需要长时间连续监测的应用场景。
而电子扫描是通过控制阵列天线的相位和幅度来实现波束的快速转向，具有快速响应和精确控制的优势，适用于需要快速目标跟踪和定位的应用场景。
在雷达波束扫描方式中，还有一种常见的方式是扇形扫描和连续扫描。
扇形扫描是将波束沿着一个扇形范围内进行快速扫描，可以覆盖更广的区域，适用于大范围目标搜索和监测。
而连续扫描则是将波束连续地在一个方向上进行扫描，可以实现对目标的持续跟踪和定位，适用于需要精准目标追踪的应用场景。
除了以上所述的常见雷达波束扫描方式外，还有一些新型的扫描方式正在逐渐发展和应用。
多波束扫描方式可以同时利用多个波束对目标进行扫描，提高了雷达系统的目标检测和跟踪能力；自适应扫描方式则可以根据目标的特性和环境条件自动调整波束参数，提高了雷达系统的适应性和灵活性。
雷达波束扫描方式是提高雷达系统性能和灵活性的重要手段，不同的扫描方式可以根据具体需求进行选择和应用。
随着雷达技术的不断发展和创新，相信在未来雷达波束扫描方式将会得到更广泛的应用和进一步的完善，为各个领域的应用带来更多的便利和效益。
第二篇示例：雷达技术是一种利用无线电波来探测远距离目标的技术，而雷达波束扫描方式则是一种常见的雷达扫描方式，它通过旋转或移动天线来实现对周围环境的全方位覆盖和目标探测。
在本文中，我们将对雷达波束扫描方式进行详细介绍，并探讨其在现代雷达系统中的应用。
雷达信号处理中的波束成形技术雷达（Radar）是一种使用电磁波探测目标的技术。
雷达可以通过探测的反射信号来确定目标的位置、速度以及其它的特征。
为了获取可靠的雷达反射信号并且削弱干扰信号，波束成形技术在雷达的信号处理中是非常重要的。
波束成形技术（Beamforming）是使用多个微弱信号源来合成更强的信号的一种技术。
在雷达中，固定多个天线元件，可以形成一个虚拟的天线阵列。
从每个天线元件接收到的反射信号被送入一个复杂的算法中，根据目标的位置和方向在虚拟的天线阵列中形成一束较强的电磁波。
由于不同的目标反射信号不同，因此波束成形技术需要正确地合成信号以便在最佳情况下进行目标探测。
在雷达信号处理中，波束成形技术通常被分为两类：波束定向和波束形成。
波束定向波束定向（Beam Pointing）是一种将雷达的信号聚焦在特定方向上的技术。
这种技术通常使用于跟踪运动目标的雷达系统中。
由于目标的移动，雷达系统需要调整波束的方向以便在最佳情况下接收目标的反射信号。
波束定向通常使用机械或电子方式来实现。
机械波束定向使用旋转天线的方式来调整波束的方向。
当天线旋转时，天线会扫描一定的角度范围内的目标，但这种方式的波束成形速度相对慢。
电子波束定向则使用相位延迟器来调整不同天线的接收信号相位，这样即可精确地调整波束的方向。
电子波束定向可以实现快速响应但是价格较高。
波束形成波束形成（Beam Forming）是一种将多个反射信号合成成一个较强信号的技术。
这种技术通常被使用在静止目标的雷达系统中，它可以形成一个具有良好方向性的波束。
波束形成通常使用基于信号处理的方式来计算出波束的权重和相位。
最终，所有反射信号的成分都被合成成一个方向性很强的波束。
由于信号处理的速度较快，因此波束形成相对于波束定向实现得更加快速。
研究表明，波束成形技术在雷达信号处理中非常重要。
利用波束成形技术可以精确地探测目标，削弱干扰信号，并且提高雷达系统的灵敏度。
测绘技术中的波束形成与合成孔径雷达技术随着科技的不断进步，测绘技术在现代社会中扮演着十分重要的角色。
而在测绘技术中，波束形成与合成孔径雷达技术被广泛应用于地球观测和地图制作等领域。
本文将从波束形成与合成孔径雷达技术的基本概念、原理及其在测绘技术中的应用等方面进行探讨。
首先，我们来了解波束形成技术。
波束形成是指通过调控天线阵列内各个单元天线的相位和幅度，使得它们在特定方向上形成一个窄束。
与传统的单天线或固定阵列相比，波束形成技术具有更高的方向性，能够提高雷达检测的精度和灵敏度。
波束形成技术可以通过调整天线的发射相位和幅度来实现，从而使得天线阵列向特定方向发射或接收信号。
这种技术的应用使得测绘的范围进一步扩大，能够获取更多的地理信息。
接下来，我们来探讨合成孔径雷达（SAR）技术。
合成孔径雷达是一种能够通过合成成像来获得高分辨率雷达图像的技术。
SAR技术利用飞行器或卫星上的雷达向地表发射连续的射频信号，并接收被地表物体散射回来的信号。
通过采集多个不同位置接收到的雷达回波数据，使用信号处理算法将这些数据合成成一张高分辨率的雷达图像。
这样的图像能够反映地表物体的形状和特征，为地图制作和测绘提供了重要的数据源。
波束形成与合成孔径雷达技术的结合，使得地球观测和地图制作取得了重大的突破。
首先，通过波束形成技术，可以实现对地表目标的精确定位，提高图像的分辨率。
具体来说，通过调节天线阵列内各个单元天线的相位和幅度，使得发射的波束聚焦在目标上，从而获取更加清晰的图像信息。
这为解析度更高的地图制作提供了可靠的技术手段。
其次，合成孔径雷达技术的应用，使得地球观测和地图制作能够跨越时间和空间的限制。
通过利用大量的SAR数据，可以实现连续观测同一地区的变化情况，如土地利用的动态变化、地表沉降的监测等。
同时，由于合成孔径雷达技术能够穿透云层和雨带，以及对地表目标进行高分辨率的成像，因此即使在恶劣的天气条件下，也能够获取到高质量的地表图像。
基于相控阵雷达波束扫描的目标测角误差分析王晓楠【摘要】介绍了相控阵雷达目标跟踪测角误差的主要来源,分析了波束扫描影响目标跟踪测角精度的原因,通过计算和仿真得出了波束扫描范围与目标测角精度的关系,为相控阵雷达扫描范围和测角精度设计提供了参考.【期刊名称】《舰船电子对抗》【年(卷),期】2018(041)003【总页数】5页(P74-78)【关键词】相控阵雷达;波束扫描;测角精度【作者】王晓楠【作者单位】中国船舶重工集团公司第七二三研究所,江苏扬州225101【正文语种】中文【中图分类】TN957.510 引言相控阵雷达进行目标跟踪时通常采用比幅测角方法。
影响测角精度的因素很多，根据误差产生的来源和性质可分为目标引入误差、雷达跟踪误差、转换误差和传播误差，其中雷达跟踪误差包括热噪声误差、接收机幅相不一致误差、天线零深、多路径误差等。
目标引入误差、转换误差和传播误差不在本文讨论范围内，以下仅针对雷达跟踪误差进行分析论述[1]。
1 相控阵雷达跟踪误差1.1 热噪声误差(随机误差)相控阵体制雷达采用相位扫描方式进行目标跟踪测量，相对于常规体制雷达机械闭环跟踪而言更加便捷。
天线对准目标时，目标的差信号幅度为零，此时差信道输出为接收机噪声。
热噪声引起的测角误差表示为：(1)(2)式中：θ为半功率点波束宽度；Km为归一化斜率因子；σ为接收机噪声引起的归一化差信号误差；S/N为脉冲信噪比[2] 。
1.2 接收相位不一致误差(系统误差)和差相位不一致是指和路、方位差路和俯仰差路通道之间相位响应不一致，影响测角精度和测角极性。
接收机相位不一致引起的测角误差表示为：(3)式中：Φ为比较器后的和、差两路相移差；Km为归一化斜率因子；Gn为天线误差方向图的零深；θ为天线和波束宽度[3]。
1.3 接收幅度不一致误差(系统误差)接收幅度不一致误差是指测角时和、方位差和俯仰差通道之间幅度响应不一致导致的测角偏差，幅度不一致引起的测角误差表示为：(4)式中：KA为和差比较器前2路幅度不平衡值；θ为半功率点波束宽度[3]。
波束扫描原理波束扫描原理是一种利用波束进行精密控制从而实现目标的捕获和锁定的技术。
在这种技术中，波束的方向经过改变来覆盖特定区域的目标。
这通常是通过用一个特殊的控制系统来控制波束发射，或者通过使用多个天线和面阵列来实现。
该技术被广泛应用于雷达、通信、导航、安全和其他领域。
传统的雷达系统通过波束覆盖一个宽阔的区域，因此可能会遇到距离较远的目标和邻近目标的干扰。
波束扫描技术通过聚焦波束来解决这一问题，从而实现更高的精度和准确性。
波束扫描技术还可以在具有多种模式的复杂场景下实现高效的探测、跟踪和搜索。
波束扫描的原理可以用以下步骤来描述：1. 发射波：雷达系统发射脉冲信号，该信号沿指定的方向形成波束。
2. 接收反射信号：波束扫描系统接收目标反射回的信号。
3. 分析反射信号：接收机对反射信号进行解调和分析，以确定目标的距离、速度和方向等信息。
4. 控制波束：终端通过控制发射的波束来定向跟踪指定目标。
5. 跟踪目标：终端跟踪目标的位置和运动状态。
6. 输出数据：系统根据角度、距离等参数输出对目标的探测、跟踪和搜索情况的数据。
一种常见的波束扫描系统是相控阵雷达（Phased Array Radar）。
该雷达系统通过控制相位，可以改变发射脉冲和接收波束的方向。
因此，它可以在不移动机械部件的情况下，获得高速捕获、高精度指向和快速重复扫描的能力。
因此，相控阵雷达系统可以自动跟踪空中目标，并在短时间内有效地探测和警告任何潜在风险。
它还可以用于地形成像、海洋测量和通信等领域。
总之，波束扫描技术虽然复杂，但它的许多优点使得它在现代雷达探测系统和其他特定应用领域中发挥着越来越重要的作用。
