ADSL技术在LOGIQTM测井系统的应用

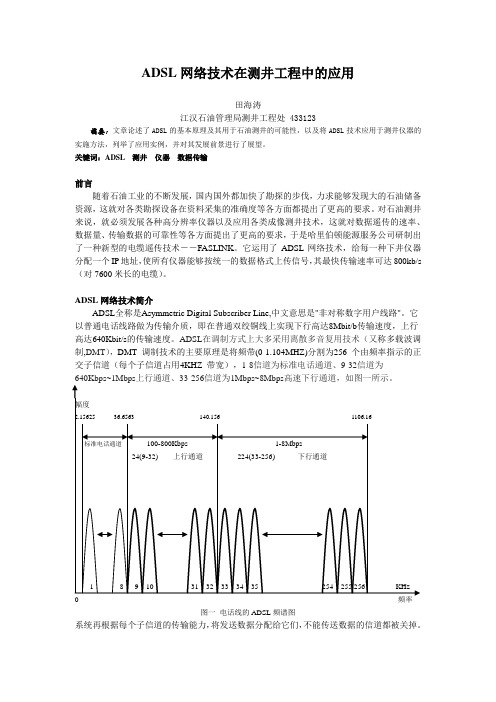

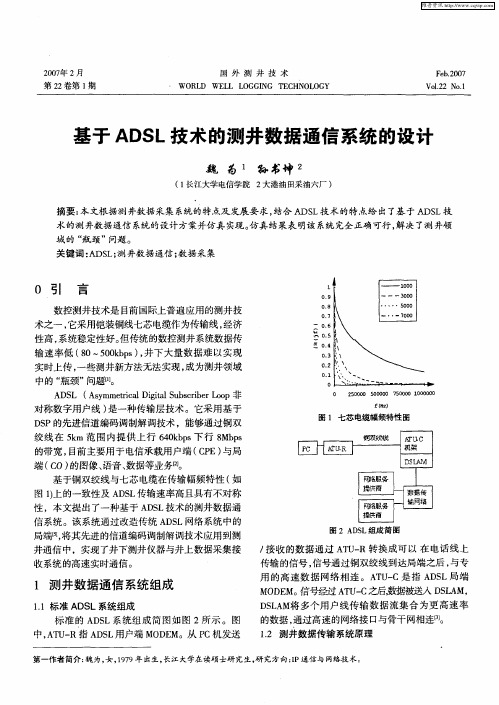

ADSL网络技术在测井工程中的应用田海涛江汉石油管理局测井工程处 433123摘要：文章论述了ADSL的基本原理及其用于石油测井的可能性，以及将ADSL技术应用于测井仪器的实施方法，列举了应用实例，并对其发展前景进行了展望。

关键词：ADSL 测井仪器数据传输前言随着石油工业的不断发展，国内国外都加快了勘探的步伐，力求能够发现大的石油储备资源，这就对各类勘探设备在资料采集的准确度等各方面都提出了更高的要求。

对石油测井来说，就必须发展各种高分辨率仪器以及应用各类成像测井技术，这就对数据遥传的速率、数据量、传输数据的可靠性等各方面提出了更高的要求，于是哈里伯顿能源服务公司研制出了一种新型的电缆遥传技术――FASLINK。

它运用了ADSL网络技术，给每一种下井仪器分配一个IP地址，使所有仪器能够按统一的数据格式上传信号，其最快传输速率可达800kb/s （对7600米长的电缆）。

ADSL网络技术简介ADSL全称是Asymmetric Digital Subscriber Line,中文意思是"非对称数字用户线路"。

它以普通电话线路做为传输介质，即在普通双绞铜线上实现下行高达8Mbit/b传输速度，上行高达640Kbit/s的传输速度。

ADSL在调制方式上大多采用离散多音复用技术（又称多载波调制,DMT），DMT 调制技术的主要原理是将频带(0-1.104MHZ)分割为256 个由频率指示的正交子信道（每个子信道占用4KHZ 带宽），1-8信道为标准电话通道、9-32信道为图一电话线的ADSL频谱图系统再根据每个子信道的传输能力，将发送数据分配给它们，不能传送数据的信道都被关掉。

工作信道采用正交调幅（QAM）方式，根据其传输特性确定每码元载送的比特数（1~11bit）。

在一个码元间隔内，相邻子信道的载波相位正交。

随着每个子信道衰减特性和噪声大小的变化，系统能够自动调整其承载的比特数，因此它能使系统性能达到最佳。

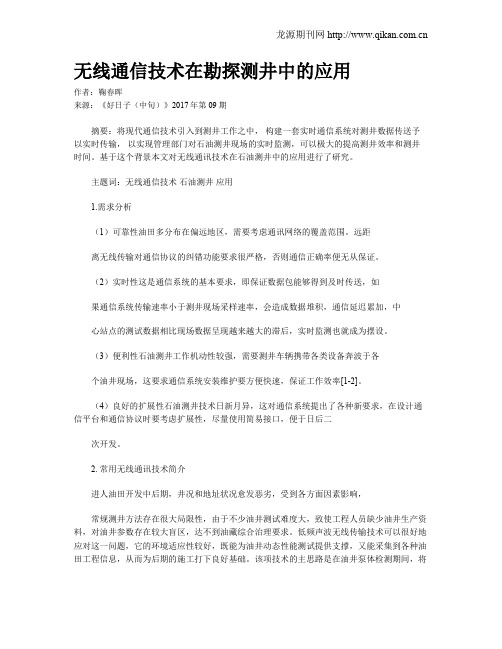

无线通信技术在勘探测井中的应用作者：鞠春晖来源：《好日子（中旬）》2017年第09期摘要：将现代通信技术引入到测井工作之中，构建一套实时通信系统对测井数据传送予以实时传输，以实现管理部门对石油测井现场的实时监测，可以极大的提高测井效率和测井时间。

基于这个背景本文对无线通讯技术在石油测井中的应用进行了研究。

主题词：无线通信技术石油测井应用1.需求分析（1）可靠性油田多分布在偏远地区，需要考虑通讯网络的覆盖范围。

远距离无线传输对通信协议的纠错功能要求很严格，否则通信正确率便无从保证。

（2）实时性这是通信系统的基本要求，即保证数据包能够得到及时传送，如果通信系统传输速率小于测井现场采样速率，会造成数据堆积，通信延迟累加，中心站点的测试数据相比现场数据呈现越来越大的滞后，实时监测也就成为摆设。

（3）便利性石油测井工作机动性较强，需要测井车辆携带各类设备奔波于各个油井现场，这要求通信系统安装维护要方便快速，保证工作效率[1-2]。

（4）良好的扩展性石油测井技术日新月异，这对通信系统提出了各种新要求，在设计通信平台和通信协议时要考虑扩展性，尽量使用简易接口，便于日后二次开发。

2. 常用无线通讯技术简介进人油田开发中后期，井况和地址状况愈发恶劣，受到各方面因素影响，常规测井方法存在很大局限性，由于不少油井测试难度大，致使工程人员缺少油井生产资料，对油井参数存在较大盲区，达不到油藏综合治理要求。

低频声波无线传输技术可以很好地应对这一问题，它的环境适应性较好，既能为油井动态性能测试提供支撑，又能采集到各种油田工程信息，从而为后期的施工打下良好基础。

该项技术的主思路是在油井泵体检测期间，将无线传输系统、测井设备、泵体一起放人井下，由测井仪器采集井下关键参数，再由单片机系统进行编码，再由电声转換器将电信号转化为声波信号沿着油管传回地面主控制室，井口的声波探头完成数据处理和分析工作，这样工程师便可获悉井下状态，实现对油井的实时监控。

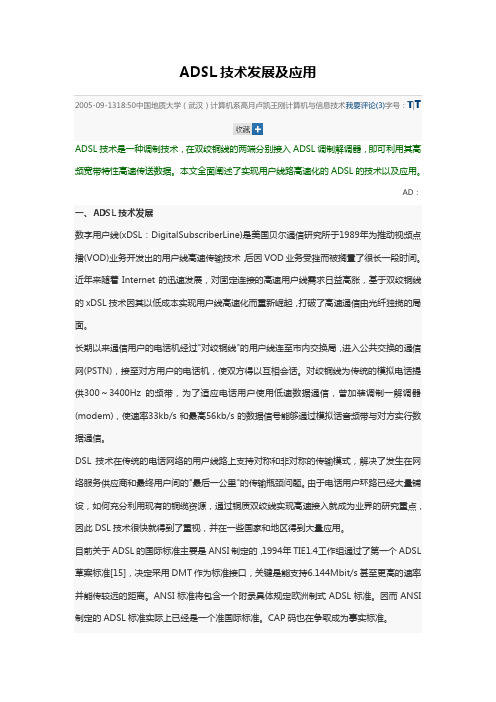

ADSL技术发展及应用2005-09-1318:50中国地质大学（武汉）计算机系高月卢凯王刚计算机与信息技术我要评论(3)字号：T|TADSL技术是一种调制技术，在双绞铜线的两端分别接入ADSL调制解调器，即可利用其高频宽带特性高速传送数据。

本文全面阐述了实现用户线路高速化的ADSL的技术以及应用。

AD：一、ADSL技术发展数字用户线(xDSL：DigitalSubscriberLine)是美国贝尔通信研究所于1989年为推动视频点播(VOD)业务开发出的用户线高速传输技术，后因VOD业务受挫而被搁置了很长一段时间。

近年来随着Internet的迅速发展，对固定连接的高速用户线需求日益高涨，基于双绞铜线的xDSL技术因其以低成本实现用户线高速化而重新崛起，打破了高速通信由光纤独揽的局面。

长期以来通信用户的电话机经过"对绞铜线"的用户线连至市内交换局，进入公共交换的通信网(PSTN)，接至对方用户的电话机，使双方得以互相会话。

对绞铜线为传统的模拟电话提供300～3400Hz的频带，为了适应电话用户使用低速数据通信，曾加装调制一解调器(modem)，使速率33kb/s和最高56kb/s的数据信号能够通过模拟话音频带与对方实行数据通信。

DSL技术在传统的电话网络的用户线路上支持对称和非对称的传输模式，解决了发生在网络服务供应商和最终用户间的"最后一公里"的传输瓶颈问题。

由于电话用户环路已经大量铺设，如何充分利用现有的铜缆资源，通过铜质双绞线实现高速接入就成为业界的研究重点，因此DSL技术很快就得到了重视，并在一些国家和地区得到大量应用。

目前关于ADSL的国际标准主要是ANSI制定的，1994年TIE1.4工作组通过了第一个ADSL 草案标准[15]，决定采用DMT作为标准接口，关键是能支持6.144Mbit/s甚至更高的速率并能传较远的距离。

ANSI标准将包含一个附录具体规定欧洲制式ADSL标准。

-24 -PETROLEUM TUBULAR GOODS & INSTRUMENTS2021 年 4 月#开发设计#LOGIN 双侧向测井仪检测系统研制于 淼】，杨建明】，张金贵】，王 慧1，唐涛2(1中国石油集团测井有限公司大庆分公司 黑龙江 大庆163412 ；2-中国石油集团测井 公司长 公司陕西西安710000)摘 要:针对LOGIN 双侧向测井仪维修时无法单独对仪器进行检测，不能精确测量深、浅侧向电压、电流值，以及刻度过程受接触 电阻影响大等问题,研制了 一种功能齐全、使用便捷的LOGIN 双侧向测井仪检测系统。

该系统重新设计了前置放大电路，采用波段开关重新搭建了地层模拟电阻网络，通过以ARM 为核心的数据采集和传输系统进行调度处理，实现仪器的状态转换。

该系统解决 了单支仪器检修的问题,刻度过程不受接触电阻影响，能够精确测量深、浅侧向电压、电流，使仪器维修由定性变成定量。

关键词：LOGIQ 双侧向测井仪;检测系统;刻度;地层模拟电阻网络中图法分类号:P631.8 + 11 文献标识码:A 文章编号：2096 - 0077( 2021) 02 -0024 -04DOI ：10.19459/j. cnki. 61 - 1500/te. 2021.02. 005Development of Testing System for LOGIQ Dual Laterolog Logging ToolYU Miao 1 , YANG Jianming 1 , ZHANG Jingui 1 , WANG Hui 1 , TANG Tao 2(1. Daqing Branch , CNPC Logging Companf Limited , Daqing , Heilongjiang 163412 , China ；2. Changqing Branch , CNPC Logging Companf Limited , Xi'an , Shaanxi 710000, China )Abstract :Aioing at the problems that LOGIN dual laterolog logging tool can't be detected independently, the deep and shallow lateral volt ­age and current can't be measured accuetely, and the calibration is geatly affected by the contact resistance , a LOGIN dual laterolog tes ­ting system with complete functions and convenient operation is developed. The system redesigns the peamplifiee circuit , rebuilds the foe ­mation simulation resistance netwoi through the use of band switch , and realizes the state transition of the instrument through the date ac ­quisition and transmission system with ARM. The system solves the problem of single instrument maintenance. The instrument calibetion isnot affected by the contact resistance , and the deep and shallow lateral voltage and current can be measured accuetely. The maintenance of instrument is changed fem qualitative to quantitative.Key words ：LOGIQ dual laterolog logging tool ；testing system ；calibration ；formation sioulation resistance netwoiLOGIN 双侧向测井仪是哈里伯顿公司LOGIQ 系列 测井仪中的电法仪器,得到广泛的应用# LOGIQ 双侧向 测井仪发生的故障 障和电路故障为主，目 、于仪器的维 诸题,如不 单支仪器 单检测;不接读取的信号，检测；仪器刻度换 接触 的 大,容易造度值偏差等问题。

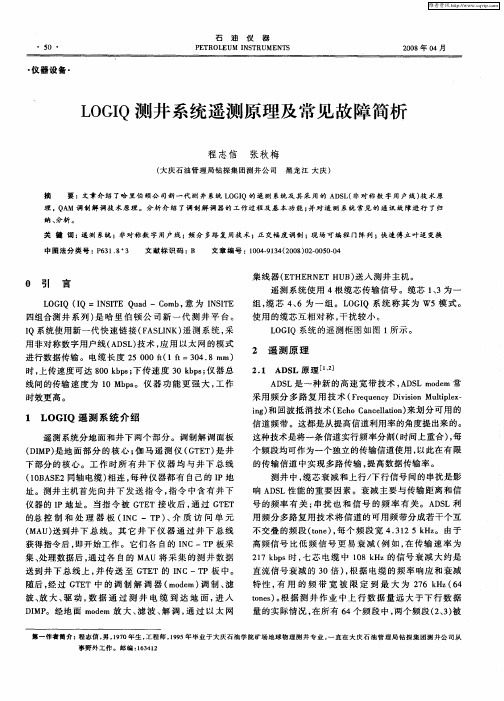

LOGIQ测井系统技术原理分析摘要：logiq测井系统是哈里伯顿公司开发的具有世界先进水平的测井设备，它是基于windows操作界面之下，可实现网络化实时数据采集、处理、绘图的综合测井系统，具备远程联网能力，兼容性强等特点。

本文对其采用的遥控系统，adsl（非对称数字用户线）技术原理，qam调制解调技术原理进行了重点分析，并介绍了供电系统，模拟/ccl（节箍）板，介质访问单元（mau）等。

旨在加深测井工作者对该技术的了解，便于测井工作的展开。

logiq（iq=insite quad-comb，意为in-site四组合测井系列）是哈里伯顿公司最新一代测井平台。

iq系统使用新一代快速链接（faslink）遥测系统，在井下仪与地面主机和调制解调器之间建立一个实时的遥测通讯，它通过使用微处理器控制井下数据获取；采用非对称数字用户线（adsl）技术；应用以太网的模式进行数据传输，数据传输速率可达800kbps。

仪器功能更强大，工作时效更高。

一、logiq遥测系统介绍遥测系统分地面和井下两个部分。

调制解调面板（dimp）是地面部分的核心；伽马遥测仪（gtet）是井下部分的核心。

工作时所有井下仪器均与井下总线相连，每种仪器都有自己的ip地址。

测井主机首先向井下发送指令，指令中含有井下仪器的ip地址。

当指令被gtet接收后，通过gtet的总控制和处理器板（inc-tp）、介质访问单元（mau）送到井下总线。

其它井下仪器通过井下总线获得指令后，即开始工作。

它们各自的inc-tp板采集、处理数据后，通过各自的mau将采集的测井数据送到井下总线上，并传送至gtet 的inc-tp板中。

随后，经过gtet中的调制解调器（modem）调制、滤波、放大、驱动，数据通过测井电缆到达地面，进入dimp。

经地面modem放大、滤波、解调，通过以太网集线器（ethernethub）送入测井主机。

遥测系统使用4根缆芯传输信号。

logiq系统称其为w5模式。
