测井技术方法和资料解释教程

测井解释基础知识-概述说明以及解释1.引言1.1 概述测井是石油工程中一项重要的技术手段，它通过使用特殊的工具和设备在钻井过程中获取井内的各种数据，以评估地下地层的性质和含油气性能。

这些数据对于油气田的勘探、开发和生产起着至关重要的作用。

测井技术在油气勘探和开发中扮演着关键的角色。

通过测井可以准确地了解油气藏中地层的性质，包括储集层的厚度、孔隙度、渗透率等。

同时，测井数据可以获得地层的物理性质，如密度、声波速度、电阻率等，从而可以计算出地层的含油气饱和度和产能。

测井数据的获取方法包括电测井、声测井、密度测井、核磁共振测井等多种技术手段。

这些测井工具可以通过装备在钻井井筒中的测井仪器进行数据采集。

测井数据的获取主要依靠钻井过程中向井内发送的信号与地层反射或吸收的物理现象产生的信号之间的相互作用。

测井解释是对测井数据进行分析和解释的过程，以得出地层性质和含油气信息，并为油气田的开发提供决策依据。

通过对测井数据的解释，可以确定油气藏的储量、底部流压、裂缝分布等重要参数，为决策者提供合理的勘探和开发方案。

总之，测井是一项通过获取井内数据进行地层评价的重要技术。

它对于优化勘探开发策略，提高油气田的产能和经济效益具有重要意义。

测井解释作为测井技术的核心环节，为油气田的勘探与开发提供科学依据，为石油工程的发展做出了重要贡献。

1.2文章结构1.2 文章结构本文按以下结构进行组织和讨论：（1）引言：首先介绍本文的背景和目的，概述测井解释的基本概念和重要性。

（2）正文：本部分将详细介绍测井的定义和作用，以及获取测井数据的方法。

其中，关于测井的定义和作用部分，将探讨测井在勘探和开发油气田中的重要作用，以及其对油气储层评价和井筒工程的意义。

关于测井数据的获取方法部分，将介绍目前常用的测井工具及其原理，如电测井、声波测井、核子测井等。

（3）结论：在本节中，将强调测井解释的重要性，并讨论其在油气勘探开发、地质研究及工程应用领域的具体应用。

测井监督培训课程测井资料处理解释蔡文渊中国石油测井有限公司华北事业部2008年1月内容⏹测井资料综合解释基础⏹测井资料数据处理基本方法⏹砂泥岩地层测井解释方法⏹碳酸盐岩裂缝性储层测井解释方法⏹测井资料地质应用⏹测井资料工程应用⏹生产测井解释方法简介第一部分测井资料综合解释基础⏹测井是应用地球物理方法（包括重、磁、电、震、测井）之一。

是利用岩层的电化学、电、磁、声学、放射性及核物理等地球物理响应特性，测量物理参数的方法。

⏹用物理学的原理解决地质学的问题。

第一部分测井资料综合解释基础⏹测井方法众多。

电、声、放射性是三种基本方法。

特殊方法（如电缆地层测试、地层倾角测井、成像测井、核磁共振测井），其他形式如随钻测井。

⏹各种测井方法基本上是间接地、有条件地反映岩层地质特性的某一侧面（岩石物理性质）。

第一部分测井资料综合解释基础测井资料综合解释就是按照地质任务选择多种测井方法组成综合测井系列，根据测井解释原理和方法，结合地质、钻井、开发等资料，进行测井资料数据处理，作出综合性的地质解释，解决地层和储层划分、油气层和有用矿藏的识别与评价、以及勘探开发中的其他地质问题。

一、测井解释的主要任务✓地层评价✓地质解释及应用✓工程检测及应用✓产吸剖面解释裸眼井（地层评价）测井系列套管井（地层评价）测井系列生产测井及工程测井系列1、地层评价裸眼井、套管井地层评价：➢岩性识别与评价——泥质、矿物成分及含量，岩性剖面➢储层划分及参数计算——孔、渗、饱及厚度等➢油气层（其他矿藏）识别与评价常规地层评价(单井)主要任务——划分单井地质剖面——储集层评价1）储层划分2）岩性评价3）物性评价4）含油性评价5）油气层及产能评价2、地质解释及应用➢综合录井剖面成图、岩心归位、地层对比➢构造解释与沉积相分析➢油藏描述➢储量参数计算3、工程检测及应用➢井斜、方位、井径等井眼几何形态➢地层（孔隙流体）压力➢岩石力学参数——地应力剖面➢固井质量评价➢套管工程检测➢射孔质量、酸化和压裂效果检查4、产吸剖面解释➢产液剖面解释➢吸水剖面解释➢确定出水、串槽层位二、测井解释模型测井信息地质信息测井记录的各种岩石物理参数：电阻率、声波时差、体积密度、自然电位…解释成果：岩性(矿物成分含量)、泥质含量、孔隙度、渗透率、含水饱和度…二、测井解释模型测井信息与地质信息的对应关系广义上：测井信息与地质信息客观关系的形象化描述，如岩电关系等。

测井技术及资料解释测井技术及资料解释应用2022年一、石油测井技术方法二、石油测井地质应用三、测井资料的处理解释(一)石油测井技术概述石油测井技术是采用声、电、磁、放射性等物理测量方法, 应用电子技术及计算机等高新技术，在井中对地层的各项物理参数进行连续测量, 通过对测得的数据进行处理和解释,得到地层的岩性、孔隙度、渗透率、含油饱和度及泥质含量等参数。

石油测井技术与录井、取心等其他技术手段相比，它之所以成为地层和油气资源评价的关键技术手段，主要是由于其具有观测密度大、高分辨率与纵向连续性，以及由众多信息类型组成的综合信息群等技术优势。

三维地震服务于油气勘探和开发的全过程裸眼井测井评价裸眼井测井资料油井动态测井资料电缆测试资料射孔地震合成剖面测井沉积相分析地层评价(逐井) 岩性描述储层分析含油气评价储量计算勘探初期油藏模式分析油田解释模型完井评价孔隙度饱和度渗透率压力剖面勘探中后期油藏描述开发初期油藏模拟水泥胶结套管状况监测酸化压裂效果防砂效果产液剖面注入剖面温度压力剖面剩余油分布开发中期油藏工程开发后期采油工程油藏监测油田生产动态(二)石油测井技术方法迄今为止，测井技术已经历了四次的更新换代，这一发展进程，实质上是一个在更高层次上，形成精细分析与描述油藏地质特性配套能力的过程，是一个不断提高测井发现和评价油气藏能力的过程。

第一代：模拟测井(60年代以前、80年代末) 第二代：数字测井(60年代开始、90年开始)第三代：数控测井(70年代后期、97年开始)第四代：成像测井(90年代初期、2022年)测井方法电学声学核物理学力学磁学光学量子力学实验学电阻率测井声波测井核测井电缆地层测试井方位测井流体成份测量核磁共振测井岩电实验室测井技术应用电子学、计算机科学、传感器技术、精密加工和材料学的成果。

测井技术采用声、电、磁、放射性等物理测量方法, 应用电子技术及计算机等高新技术制造成测井仪器，在井中对地层的各项物理参数进行连续测量，现有的测井方法多达几十种.1 地层电阻率测井方法:双侧向测井双感应测井阵列感应测井微电极测井微球型聚焦测井 2.5米电位电极系测井 4.0米梯度电极系测井2、声学测井技术补偿声波长源距声波声波测井资料应用:确定岩性计算储层孔隙度及渗透率识别地层含流体性质计算岩石力学参数阵列声波数字声波多极阵列声波(Vp、Vs、Vst)垂直地震(VSP)刻度地面地震资料3、放射性测井技术自然伽马(GR) 补偿中子孔隙度(CNL) 岩性密度(DEN,Pe) 补偿密度(DEN) 自然伽马能谱(U、Th、K、SGR、CGR) 中子伽马(NGR)A、自然电位测井资料应用1.划分渗透性储层2.判断油水层(异常幅度大小)和水淹层(泥岩基线偏移) 3.地层对比和沉积相研究 4.估算泥质含量C SP SP min SP max S P min 2 GCUR *C 1 VS H 2GCUR 1自然电位5.确定地层水电阻率SSP K * lg Rmfe Cw K * lg Rwe CmfB、自然伽马测井资料应用1.划分岩性和地层对比高放射性储层：火成岩、海相黑色泥岩等；中等放射性岩石：大多数泥岩、泥灰岩等；低放射性岩石：一般砂岩、碳酸盐岩等自然伽马2.划分储层砂泥岩剖面：低伽马为砂岩储层，在半幅点处分层碳酸盐岩剖面：低伽马表示纯岩石，需结合地层孔隙度分层B、自然伽马测井3.计算地层泥质含量GR GRmin C GRmax GRmin 2GCUR *C 1 VS H 2GCUR 1自然伽马4.计算粒度中值粒度大小与沉积环境、沉积速度及颗粒吸附放射性物质的能力有关，岩性越细，放射性越强。

测井技术方法及资料解释教程测井技术是油气勘探开发中的一项重要技术手段，通过对井眼内岩石和流体进行测量和分析，获取有关地层地质、岩石物性和油气含量等信息，为油气勘探开发决策提供依据。

下面将介绍几种常用的测井方法及其资料解释。

1.电测井方法：电测井是利用地层的电性差异来识别岩石类型和含水层的方法。

其主要测量参数是电阻率，通过测量地层的电阻率来分析岩石的类型、含水层的位置、水和石油的分布等。

常见的电测井方法有自然电位测井、正、侧钳电测井和感应电测井等。

资料解释：电测井资料解释主要依据地层的电阻率变化来进行，一般采用岩石属性分析和地层划分等方法。

通过对测井曲线的分析，可以判断地层的性质，如富含油层、含水层、页岩层等。

此外，还可以通过相互关系法，对不同测井曲线的叠加、叠减等进行分析，提取出更多的地质信息。

2.电测井方法：声波测井是利用地层中声波传播的特性来分析岩石孔隙度、孔隙结构、饱和度等信息的方法。

常见的声波测井方法有速度测井、声波全波形测井和应变测井等。

资料解释：声波测井的资料解释主要包括速度分析和全波形分析两种方法。

速度分析通过测井仪器记录的声波传播速度曲线来分析地层的孔隙度、孔隙结构和饱和度等信息。

全波形分析则是对传感器接收到的完整波形进行处理，可以得到更多的地质信息，如孔隙类型、地层裂缝等。

3.放射性测井方法：放射性测井是利用地层中放射性元素的衰变特性来分析地层的岩石成分、岩相以及流体分布的方法。

常见的放射性测井方法有伽马测井和中子测井等。

资料解释：放射性测井资料解释主要包括伽马测井曲线和中子测井曲线。

伽马测井曲线通过地层中放射性元素的衰变辐射强度来分析地层的矿物成分、岩相、孔隙度和饱和度等信息。

中子测井曲线通过测量地层中非稳定放射性元素与地层原子核的相互作用来分析地层的孔隙度、含水饱和度等信息。

以上是几种常见的测井方法及其资料解释教程，这些方法的应用能够提供丰富的地质信息，为油气勘探开发提供重要的依据和指导。

(二) 油气勘探常用的测井技术和方法简介1、电法测井－饱和度测井方法电阻率测井是最先发展起来的测井方法，从用途上分为两类：电阻率含油饱和度测井和用于地质学研究的电法测井；从测量方法上可分为三类，即普通电法（电极系）测井，电流聚焦测井和电磁聚焦测井。

在不含金属矿物的地层中，地层导电性表现在电阻率的高低主要受地层孔隙大小和所含流体性质的影响。

对于具有一定孔隙的地层，当其含水时，一般电阻率较低（与地层水矿化度有关），当其含油时电阻率较高。

因此，利用电阻率测井资料，按有关的理论和实验关系，可以确定地层含油饱和度的大小。

（1）普通电阻率测井普通电阻率测井是指早期的电极系横向测井，它采用供电电极A 、B 供给低频矩形交变电流I ，由测量电极M 、N （按不同排列方法及尺寸组成不同的电位电极和梯度电极系，我油田常用的电位电极系为0.5米，常用的梯度电极系为2.5米和4米），测量M 、N 之间的电位差为U MN ，电位差的大小反映了井内不同地层电阻率的变化，从IU K R MN a ∙=公式可以得到地层视电阻率a R （是地层真电阻率、泥浆冲洗带和侵入带的函数），地层电阻率和储层岩性、物性和含油性有密切关系，从而能确定岩性，划分油层、水层，确定地层界面和含油饱和度。

为求得地层真电阻率，通常采用浅、中、深三个径向探测深度的电阻率测量、测量三个环带的视电阻率，建立三个响应方程求之。

普通电阻率测井方法使用的电极系结构简单，不能聚焦，不能推靠到井壁上，又受井眼大小、泥浆、地层厚薄、非均质和围岩等客观条件的影响，难以求准地层真电阻率，所以趋于被淘汰，但因划分地层和岩性很直观、方便，因此保留了几种电阻率曲线。

（2）微电极测井它是将三个间距为0.025米的纽扣电极镶嵌在具有向井壁地层推靠能力的橡胶极板上，通过测量主要受泥饼影响的微梯度电阻率和主要受冲洗带影响的微电位电阻率，确定泥饼电阻率和冲洗带电阻率划分渗透性储层的测井方法。

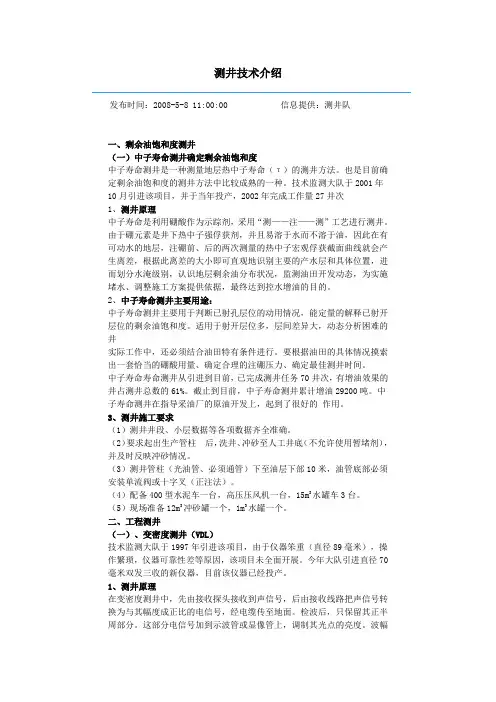

测井技术介绍发布时间：2008-5-8 11:00:00信息提供：测井队一、剩余油饱和度测井（一）中子寿命测井确定剩余油饱和度中子寿命测井是一种测量地层热中子寿命（τ）的测井方法。

也是目前确定剩余油饱和度的测井方法中比较成熟的一种。

技术监测大队于2001年10月引进该项目，并于当年投产，2002年完成工作量27井次1、测井原理中子寿命是利用硼酸作为示踪剂，采用“测——注——测”工艺进行测井。

由于硼元素是井下热中子强俘获剂，并且易溶于水而不溶于油，因此在有可动水的地层，注硼前、后的两次测量的热中子宏观俘获截面曲线就会产生离差，根据此离差的大小即可直观地识别主要的产水层和具体位置，进而划分水淹级别，认识地层剩余油分布状况，监测油田开发动态，为实施堵水、调整施工方案提供依据，最终达到控水增油的目的。

2、中子寿命测井主要用途：中子寿命测井主要用于判断已射孔层位的动用情况，能定量的解释已射开层位的剩余油饱和度。

适用于射开层位多，层间差异大，动态分析困难的井实际工作中，还必须结合油田特有条件进行。

要根据油田的具体情况摸索出一套恰当的硼酸用量、确定合理的注硼压力、确定最佳测井时间。

中子寿命寿命测井从引进到目前，已完成测井任务70井次，有增油效果的井占测井总数的61%。

截止到目前，中子寿命测井累计增油29200吨。

中子寿命测井在指导采油厂的原油开发上，起到了很好的作用。

3、测井施工要求（1）测井井段、小层数据等各项数据齐全准确。

（2）要求起出生产管柱后，洗井、冲砂至人工井底（不允许使用暂堵剂），并及时反映冲砂情况。

（3）测井管柱（光油管、必须通管）下至油层下部10米，油管底部必须安装单流阀或十字叉（正注法）。

（4）配备400型水泥车一台，高压压风机一台，15m3水罐车3台。

（5）现场准备12m3冲砂罐一个，1m3水罐一个。

二、工程测井（一）、变密度测井（VDL）技术监测大队于1997年引进该项目，由于仪器笨重（直径89毫米），操作繁琐，仪器可靠性差等原因，该项目未全面开展。
