电子线路与数字逻辑智慧树知到课后章节答案2023年下南昌大学南昌大学第一章测试1.求一个逻辑函数的反函数可采用对偶定理。
答案:错2.对一个逻辑表达式采用公式化简法，得到的最简与或表达式不一定相同。
答案:对3.一组四位二进制数组成的BCD码能表示十六以内的任何一个十进制数。
答案:错4.表示任意两位无符号十进制数需要位二进制数。
答案:75.标准或-与式是由构成的逻辑表达式。
答案:最大项相与6.函数F =AB +BC，使F=1的输入ABC组合为答案:ABC = 1107.在下列各组变量取值中，能使函数F（A,B,C,D）=∑m（0,1,2,4,6,13）的值为1的是。
答案:01108.在四变量卡诺图中有个小方格是“1”。
答案:59.若将一个异或门（设输入端为A、B）当作反相器使用，则A、B端应连接。
答案:A或B中有一个接高电平10.下列四种类型的逻辑门中，可以用实现与、或、非三种基本运算。
答案:与非门第二章测试1.一般而言，同类型的门电路带下一级电路门的个数是不受限的。
答案:错2.集电极开路门可以实现高电压、大电流驱动。
答案:对3.三极管作为开关时工作区域是。
答案:放大区+截止区4.某集成电路芯片，查手册知其最大输出低电平V OL（max）=0.5V，最大输入低电平V IL（max）=0.8V，最小输出高电平V OH（min）=2.7V，最小输入高电平V IH（min）=2.0V，则其低电平噪声容限V NL= 。
答案:0.3V5.某集成门电路，其低电平输入电流为1.0mA，高电平输入电流为10μA，最大灌电流为8mA，最大拉电流为400μA，则其扇出系数为N= 。
答案:86.已知图示电路中各MOSFET管的=2V，若忽略电阻上的压降，则电路中的管子处于导通状态。
① ② ③④答案:④7.以下电路图是（）答案:或非门8. OC门在使用时须在（）之间接一电阻。
答案:输出与外接电源9.TTL门电路的灌电流负载发生在输出（）电平情况下。

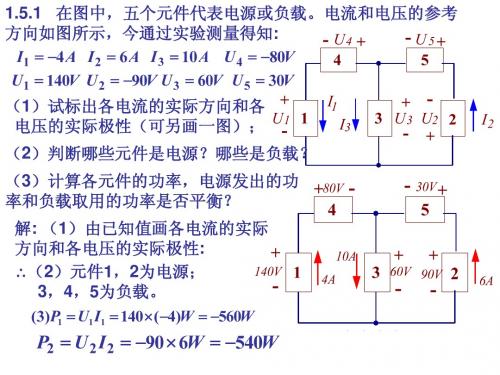

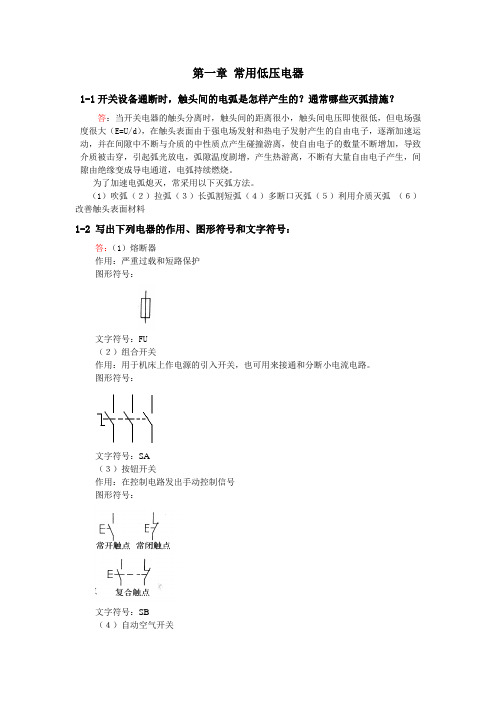

第一章常用低压电器1-1开关设备通断时，触头间的电弧是怎样产生的？通常哪些灭弧措施？答：当开关电器的触头分离时，触头间的距离很小，触头间电压即使很低，但电场强度很大（E=U/d），在触头表面由于强电场发射和热电子发射产生的自由电子，逐渐加速运动，并在间隙中不断与介质的中性质点产生碰撞游离，使自由电子的数量不断增加，导致介质被击穿，引起弧光放电，弧隙温度剧增，产生热游离，不断有大量自由电子产生，间隙由绝缘变成导电通道，电弧持续燃烧。
为了加速电弧熄灭，常采用以下灭弧方法。
（1）吹弧（２）拉弧（３）长弧割短弧（４）多断口灭弧（５）利用介质灭弧（６）改善触头表面材料1-2 写出下列电器的作用、图形符号和文字符号：答：（1）熔断器作用：严重过载和短路保护图形符号：文字符号：FU（２）组合开关作用：用于机床上作电源的引入开关，也可用来接通和分断小电流电路。
图形符号：文字符号：SA（３）按钮开关作用：在控制电路发出手动控制信号图形符号：文字符号：SB（４）自动空气开关KM KM KM KM 线圈主触点常开辅助触点助触点常闭辅 线圈 主触点 常开 常闭 辅助触点 辅助触点(a) (b) (c) (d) (e) (f) (g) (h)(a) 线圈一般符号 (b) 通电延时线圈 (c) 断电延时线圈 (d) 通电延时闭合动合（常开）触点 (e) 通电延时断开动断（常闭）触点 （f ）断点延时断开动合（常开）触点 （g ）断点延时闭合动断（常闭）触点（h ）瞬动触点作用：在电路正常工作条件下作为线路的不频繁接通和分断用 ，并在电路发生过载、短路及失压时能自动分断电路。
图形符号：文字符号:QF（５）交流接触器作用：远距离频繁接通或断开交直流主电路及大容量控制电路。
图形符号：文字符号：KM （６）热继电器作用：主要用于电动机的过载保护、断相保护、电流不平衡运行的保护， 图形符号：热元件 常闭触点 文字符号：FR （７）时间继电器作用：按照所需时间间隔，接通或断开被控制的电路 图形符号：文字符号：KT（８）速度继电器作用：以旋转的速度信号的快慢为指令信号，与接触器配合实现对电动机的反接制动。
低频电子线路习题第1章1-1 本征半导体与杂质半导体有什么区别？解：本征半导体是纯净的，没有掺杂的半导体，本征半导体的导电性能较差，在温度为0K 时，半导体中没有载流子，它相当于绝缘体。
在室温的情况下，由本征激发产生自由电子—空穴对，并达到某一热平衡值，本征载流子浓度kTE i g eT A n 22300-=与温度有关。
杂质半导体是在本征硅或本征锗中掺入杂质得到的，若掺入5价元素的杂质可得到N 型半导体，N 半导体中的多子为自由电子，少子为空穴，由于掺入微量的杂质其导电性能得到了极大的改善，其电导率是本征半导体的好几个数量级。
在杂质半导体中，多子的浓度取决于杂质的浓度，而少子的浓度与2i n 或正比，即与温度有很大的关系。
若掺入3价元素的杂质可得到P 型半导体。
1-2 试解释空穴的作用，它与正离子有什么不同？解：空穴的导电实际上是价电子导电，在半导体中把它用空穴来表示，它带正电是运载电流的基本粒子，在半导体中，施主杂质电离后，它为半导体提供了一个自由电子，自身带正电，成为正离子，但由于它被固定在晶格中，是不能移动的。
1-3 半导体中的漂移电流与扩散电流的区别是什么？ 解：漂移电流是在电场力的作用下载流子定向运动而形成的电流，扩散电流是由于浓度差而引起的载流子的定向运动而形成的电流1-4 在PN 结两端加反向偏压时，为什么反向电流几乎与反向电压无关？解：PN 结加反偏电压，外加电场与内电场方向相同,PN 结变宽，外加电压全部降落在PN 结上，而不能作用于P 区和N 区将少数载流子吸引过来。
漂移大于扩散，由于在P 区及N 区中少子的浓度一定，因而反向电流与反偏电压无关。
1-5 将一个二极管看作一个电阻，它和一般由导体构成的电阻有何区别？解：将二极管看作一个电阻，其明显的特点是非线性特性。
而一般由导体构成的电阻，在有限的电压、电流范围内，基本上是线性的。
（1） 二极管的正反向电阻，其数值相差悬殊。
正向电阻很小，而反向电阻很大。
第一章1-2 一功率管，它的最大输出功率是否仅受其极限参数限制？为什么？解：否。
还受功率管工作状态的影响，在极限参数中，P CM 还受功率管所处环境温度、散热条件等影响。
1-3 一功率放大器要求输出功率P 。
= 1000 W ，当集电极效率ηC 由40％提高到70‰时，试问直流电源提供的直流功率P D 和功率管耗散功率P C 各减小多少？解：当ηC1 = 40% 时，P D1 = P o /ηC = 2500 W ，P C1 = P D1 - P o =1500 W当ηC2 = 70% 时，P D2 = P o /ηC =1428.57 W ，P C2 = P D2 - P o = 428.57 W 可见，随着效率升高，P D 下降，(P D1 - P D2) = 1071.43 WP C 下降，(P C1 - P C2) = 1071.43 W 1-6 如图所示为低频功率晶体管3DD325的输出特性曲线，由它接成的放大器如图1-2-1（a ）所示，已知V CC = 5 V ，试求下列条件下的P L 、P D 、ηC （运用图解法）：（1）R L = 10Ω，Q 点在负载线中点，充分激励；（2）R L = 5 Ω，I BQ 同（1）值，I cm = I CQ ；（3）R L = 5Ω，Q 点在负载线中点，激励同（1）值；（4）R L = 5 Ω，Q 点在负载线中点，充分激励。
