《自测题、思考题与习题》参考答案第1章自测题一、1．信息的传递；2．输入变换器、发送设备、传输信道、噪声源、接收设备、输出变换器；3．振幅、频率、相位；4．弱、较大、地面、天波；5．高频放大器、振荡器、混频器、解调器；6．提高通信传输的有效性、提高通信传输的可靠性。
二、1．D ；2．A ；3．D ；4．B ；5．C ；6．A 。
三、1．×；2．×；3．×；4．√；5．√；6．√。
思考题与习题1.1答：是由信源、输入变换器、输出变换器、发送设备、接收设备和信道组成。
信源就是信息的来源。
输入变换器的作用是将信源输入的信息变换成电信号。
发送设备用来将基带信号进行某种处理并以足够的功率送入信道，以实现信号的有效传输。
信道是信号传输的通道，又称传输媒介。
接收设备将由信道送来的已调信号取出并进行处理，还原成与发送端相对应的基带信号。
输出变换器将接收设备送来的基带信号复原成原来形式的信息。
1.2答：调制就是用待传输的基带信号去改变高频载波信号某一参数的过程。
采用调制技术可使低频基带信号装载到高频载波信号上，从而缩短天线尺寸，易于天线辐射，实现远距离传输；其次，采用调制技术可以进行频分多路通信，实现信道的复用，提高信道利用率。
1.3答：混频器是超外差接收机中的关键部件，它的作用是将接收机接收到的不同载频已调信号均变为频率较低且固定的中频已调信号。
由于中频是固定的，且频率降低了，因此，中频选频放大器可以做到增益高、选择性好且工作稳定，从而使接收机的灵敏度、选择性和稳定性得到极大的改善。
1.4解：根据c fλ=得：851331010m =100km 310c f λ⨯===⨯，为超长波，甚低频，有线传输适用于架空明线、视频电缆传输媒介，无线传输适用于地球表面、海水。
823310300m 100010c f λ⨯===⨯，为中波，中频，有线传输适用于架空明线、视频电缆传输媒介，无线传输适用于自由空间。
低频电子线路课程理论考试题（D卷）参考教材：《电子线路》机械工业出版社林理明一、单项选择：（从下列四个答案中，选出一个正确的答案填入空格）40分1、电子技术中所说的“信号”是指：A、变化的电压B、变化的电流C、变化的电压或电流D、变化的功率2、关于对扩音机的描述，下列哪个正确：A、扩音机是一种常见的小信号放大电路B、扩音机只能对微弱的电信号进行电压放大，不能进行功率放大C、扩音机是把微弱的电信号经过电压放大和功率放大后，输出较强的电信号驱动扬声器D、扩音机的输出功率比输入功率小3、如果一个二极管的正、反向电阻值都很小，则该二极管：A、正常B、已被击穿C、内部断路D、无法判断4、三极管是一种的半导体器件。
A、电压控制B、电流控制C、既是电压控制又是电流控制D、既不是电压控制也不是电流控制5、NPN型三极管处于放大状态时，三个电极中电位最高的是：A、基极B、集电极C、发射极D、无法判断6、有四只晶体三极管，除β和I CBO不同外，其他参数一样，用作放大器件时，应选用管为好。
A、β=50，I CBO=0.5μAB、β=100，I CBO= 2.5μAC、β=10，I CBO=3μAD、β=40，I CBO=0.5μA7、三级管内部有二个PN结，三极管具有。
A、电流放大作用B、电压放大作用C、双向导电性D、既有电流放大作用，也有电压放大作用8、放大电路的交流通路是指。
A、电压回路B、电流流过的路径C、交流信号流过的路径D、直流信号流过的路径9、共射极放大电路的输入信号加在三极管的之间。
A、基极和发射极B、基极和集电极C、发射极和集电极D、基极和电源10、小信号放大电路采用分压式偏置电路，主要目的是。
A、降低输出阻抗B、稳定静态工作点C、提高输入阻抗D、提高放大能力11、某工艺要求选用一个输入电阻大，输出电阻小的单管放大电路作为阻抗变换电路，应选用。

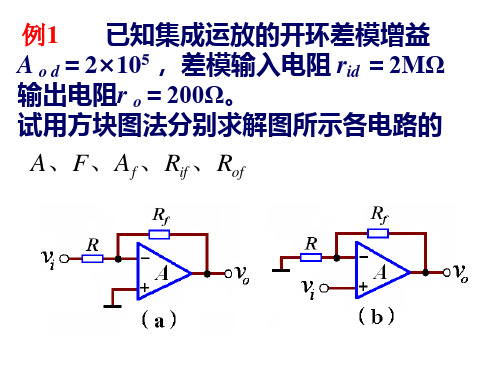

A、基本放大电路B、分压式偏置电路C、射极输出器D、任意一个单管放大电路12、要使放大电路的输出电阻提高，应选用负反馈。
《电子线路（I ）》 董尚斌编课后习题（1到7章）第1章1-1 本征半导体与杂质半导体有什么区别？解：本征半导体就是纯净得，没有掺杂得半导体，本征半导体得导电性能较差，在温度为0K 时，半导体中没有载流子，它相当于绝缘体。
在室温得情况下，由本征激发产生自由电子—空穴对，并达到某一热平衡值，本征载流子浓度kT E i g eT A n 22300-=与温度有关。
杂质半导体就是在本征硅或本征锗中掺入杂质得到得，若掺入5价元素得杂质可得到N 型半导体，N 半导体中得多子为自由电子，少子为空穴，由于掺入微量得杂质其导电性能得到了极大得改善，其电导率就是本征半导体得好几个数量级。
在杂质半导体中，多子得浓度取决于杂质得浓度，而少子得浓度与2i n 或正比，即与温度有很大得关系。
若掺入3价元素得杂质可得到P 型半导体。
1-2 试解释空穴得作用，它与正离子有什么不同？解：空穴得导电实际上就是价电子导电，在半导体中把它用空穴来表示，它带正电就是运载电流得基本粒子，在半导体中，施主杂质电离后，它为半导体提供了一个自由电子，自身带正电，成为正离子，但由于它被固定在晶格中，就是不能移动得。
1-3 半导体中得漂移电流与扩散电流得区别就是什么？解：漂移电流就是在电场力得作用下载流子定向运动而形成得电流，扩散电流就是由于浓度差而引起得载流子得定向运动而形成得电流1-4 在PN 结两端加反向偏压时，为什么反向电流几乎与反向电压无关？解：PN 结加反偏电压，外加电场与内电场方向相同,PN 结变宽，外加电压全部降落在PN 结上，而不能作用于P 区与N 区将少数载流子吸引过来。
漂移大于扩散，由于在P 区及N 区中少子得浓度一定，因而反向电流与反偏电压无关。
1-5 将一个二极管瞧作一个电阻，它与一般由导体构成得电阻有何区别？解：将二极管瞧作一个电阻，其明显得特点就是非线性特性。
而一般由导体构成得电阻，在有限得电压、电流范围内，基本上就是线性得。
电子线路课程理论考试题（E 卷）参考教材： 《电子线路》 机械工业出版社 林理明一、 单项选择：（从下列四个答案中，选出一个正确的答案填入空格）40分1、低频电子线路最基本的功能是低频放大，它所对应的典型设备是 。
A 、 电视机B 、 收音机C 、 扩音机D 、 手机 答案：C （2）2、晶体二极管具有单向导电的特性，即加正向电压时，二极管 ，加反向电压时，二极管 。
A 、截止、导通 B 、放大、衰减 C 、衰减、放大 D 、导通、截止答案： D （5）3、硅二极管的开启电压约为 V ，锗二极管的开启电压约为 V ；二极管导通后，一般硅二极管的正向饱和压降约为 V ，锗二极管的正向饱和压降约为 V 。
A 、0.5、0.1、0.7、0.3 B 、0.1、0.7、0.3、0.5、 C 、0.5、0.1、0.3、0.7、 D 、0.5、0.7、0.3、0.1答案： A （8）4、某三极管工作在放大区，它的基极电流B I 为40uA 时，对应的集电极电流C I 由2mA ，它的 为 。
A 、40B 、50C 、60D 、100答案： B （5）5、在共发射极电压放大器中，输出电压应为 。
A 、C C o R i v = B 、C C o R i v -= C 、C C o R I v = D 、0=o v答案： B （8）6、电路的静态是指输入交流信号 时的电路状态。
A 、幅值不变 B 、频率不变 C 、幅值为零 D 、频率为零答案： C （2）7、如果不设置静态工作点，可能会出现 的现象 A 、信号失真 B 、信号出现失真放大 C 、信号无放大 D 、信号幅值为零答案： B （5）8、电压放大器的空载是指 。
A 、0=c R B 、0=L R C 、∞=L RD 、∞=c R答案： C （5）9、放大器与负载之间要做到阻抗匹配，应采用 耦合。
A 、阻容 B 、光电 C 、变压器 D 、直接答案： C （5）10、已知某两级放大器，各级电压放大倍数分别为1v A 、2v A ，则总的电压放大倍数是 。
电路基础思考题（开放性题）思考题1.电路的基本作⽤是什么？答：作⽤是电能的传输、转换与分配，信号的传递与处理2.什么是理想电路元件？电路模型能完全表⽰实际电路吗？或者说，能否对⼀个实际电路建⽴多套电路模型？试举例说明。
答：理想元件是实际器件理想化、抽象化的模型；不能，电路模型只能表⽰实际电路的主要电磁特性；可以，例如⼀个线状电阻在低频时主要表现为电阻特性，⾼频时会显⽰出电感特性3.什么是集总参数电路？为什么⼯作在很⾼频率的集成电路或电⼦系统，通常也有很⾼的集成度或较⼩的体积？答：由集总参数元件构成的电路称为集总参数电路；集总电路的假设是：电路或元件的尺⼨远⼩于电路⼯作信号的波长。
由c=λv知，当v很⼤时，λ就会很⼩，这是较⼩体积的电路元件也可以满⾜集总假设，构成集总参数电路4.如果⼀段通信电缆（结构如下图所⽰）的长度⼤于信号波长，则电缆导线上各处的电流及1-1'、2-2'、…、n-n'处的电压是否相等？若不等，你能否对该电缆建⽴⼀个较有说服⼒的等效电路模型？答:电流电压均相等（若不满⾜集总假设则电压处处都不相等）5.你怎样理解电路的“正常⼯作”与“⾮正常⼯作”？如果⼀个电路不能正常⼯作，可能是哪⼏⽅⾯的问题（对不同原因归纳出3种以上类别）？答：当电路满⾜正常⼯作的条件时可以正常⼯作，⽐如说，电流不能超过电流表的额定电流值，当部分电路元件不能正常⼯作时电路即“⾮正常⼯作”；⼀个电路不能正常⼯作的原因是多⽅⾯的，如下⾯三种类型：①结构变化：断路，开路，元件烧坏②环境因素：环境过于潮湿，灰尘多③内部因素：电源没电了6.举例说明什么是电压、电流的实际⽅向、参考⽅向、关联参考⽅向。
实际电压与电流有正负之分吗？电功率正负的意义是什么？答：电压的实际⽅向是元件两端的电流的实际⽅向；电流的实际⽅向是⽀路中的电⼦定向移动的反⽅向；实际的电压和电流没有正负之分；电功率的正负表⽰的是电能的吸收或释放。
第一章思考题：1、本征半导体中的载流子是由本征激发产生的，其特征是产生电子空穴对，故两种载流子浓度相同。
2、在本征半导体中掺入五价元素形成N型半导体，它的多子是自由电子，少子是空穴；而在半导体中掺入三价元素形成P型半导体，它的多子是空穴，少子是自由电子。
3、半导体中的两种载流子是自由电子、空穴，它们都参与导电。
由浓度差引起的载流子的运动称为扩散，而漂移运动则是载流子在内电场作用下的一种运动，这两种运动都能产生电流。
4、PN结的势垒层宽度与外加电压的方向和大小有关，它在外加正向电压作用下变窄，有利于多子作扩散运动，在外加反向电压作用下变宽，有利于少子作漂移运动。
PN结的基本特性是单向导电性，其伏安特性方程为。
5、利用PN结的击穿特性可以制成稳压管。
稳压管输出电压稳定，电流变化大。
稳压管可构成并联稳压电路，该电路工作条件为：输入电压高于输出电压、有限流电阻.6、双极性晶体管有PNP和 NPN 两种。
从结构上看，由于发射区重掺杂和基区薄，故发射区发射的载流子绝大部分都能被集电区收集，收集的载流子和发射的载流子之比为α，收集的载流子和在基区复合的载流子之比为β，在数值上，前者小于并接近1 ，后者远大于1 。
7、晶体管是一个电流控制器件，它作共发射极使用时，其输入电流是基极电流，输出电流是集电极电流，两者关系为放大β倍；作共基极使用时其输入电流是发射极电流，输出电流是集电极电流，两者关系为α倍；无论何种组态，IB 、IC、IE三个电流一定满足 IE =IB+IC。
8、晶体管有三个工作区，分别是 放大 、 饱和 和 截止 。
使用时一定要加 偏置 电压，其目的是确定 工作点 。
晶体管开关应用时工作在 饱和 和 截止，放大应用时工作在 放大。
流过晶体管的电流只有 大小 变化，没有 方向 变化，为了放大交流信号，必须建立 静态工作点 。
9、放大器是一个 功率放大倍数大于 1 的电路，放大的含义是指对 交流信号 放大。
1、二极管电路如题图所示，判断图中二极管是导通还是截止状态，并确定输出电压V o。
设二极管的导通压降为0.7V。
解：判断二极管在电路中的工作状态，常用的方法是：首先假设将要判断的二极管断开（图中A、B两点之间断开），然后求该二极管阳极与阴极之间承受的电压。
如果该电压大于导通电压，则说明该二极管处于正向偏置而导通，两端的实际电压为二极管的导通压降；如果该电压小于导通电压，则二极管处于反向偏置而截止。
在判断过程中，如果电路中出现两个以上二极管承受大小不相等的正向电压，则应判定承受正向电压较大者优先导通，其两端电压为导通电压降，然后再用上述方法判断其余二极管的状态，具体分析如下：
①在图（a）中，首先将二极管D断开，求二极管两端将承受的电压V AB＝V A－V B＝－5V－（－10V）＝5V。
显然，二极管接入以后处于正向偏置，工作在导通状态。
如果设二极管是理想器件，正向导通压降V D＝0V，则输出电压V O＝V A－V D＝－5V。
若考虑二极管的正向压降V D(on)＝0.7V，则输出电压V O＝V A－V(on)D＝－5V－0.7V＝－5.7V。
②在图（b）中，断开二极管V D,有V AB＝V A－V B＝－10V－（－5V）＝－5V。
可见，二极管V D接入以后，将承受反向电压，D处于截止状态（相当于断开），电路中电流等于零（设反向饱和电流为零），R上的电压降等于零，故V O＝V B＝－5V。
③在图（c）中，首先将D1和D2断开，求两管将承受的电压为：
V D1：V B1A=V B1－V A＝0V－（－9V）＝9V
V D2：V B2A＝V B2－V A＝－12V－（－9V）＝－3V
二极管接入以后，V D1因正偏处于导通，则
V O＝V A＝V B1－V VD1＝0V－0.7V＝－0.7V
而V B2A＝－12V－（－0.7V）＝－11.3V，所以，V D2因反偏处于截止状态。
④在图（d）中，首先将V D1和V D2断开，求得两管将承受的电压。
V D1：V AB1＝V A－V B1＝15V－0V＝15V
V D2：V AB2＝V A－V B2＝15V－（－10V）＝25V
二极管接入以后，因V D2承受的正向电压较V D1高，优先导通；使A点的电位V A＝V B2＋V D2（on）＝－10V＋0.7V＝－9.3V。
D1因承受电压而截止。
故
V O＝V A＝－9.3V
2、图中给出实测双极型三极管各个电极的对地电位，试判定这些三极管是否处于正常工作状态？如果不正常，是短路还是断路？如果正常，是工作于放大状态，截止状态还是饱和状态？
解：三极管的三种工作状态的偏置特点为：
放大状态——发射结正偏、集电结反偏；饱和状态——发射结正偏、集电结正偏；截止状态——发射结反偏、集电结反偏。
正偏时三极管的发射结电压为：硅管0.7V、锗管0.3V。
若违反以上特点，则考虑管子是否损坏。
综合分析后得：
（a）放大状态；（b）发射结断路；（c）放大状态；（d）发射结短路；（e）截止状态；（f）饱和状态；（g）发射结断路；（h）放大状态。
3、根据放大电路的组成原则，判断图所示各电路能否正常放大。
解答：图（a）电源电压为负值，晶体管没有合适的工作点，电路不能正常放大；
图（b）电容C b隔断了直流，晶体管处于截止状态，电路不能正常放大；
图（c）电容C b将输入信号短路，电路不能正常放大；。
