2NB型泥浆泵工作原理

泥浆泵工作原理泥浆泵是一种重要的钻井设备，广泛应用于石油、天然气和地质工程等行业。

它的主要作用是将泥浆压入钻井井筒，并通过管道系统将泥浆传递到井底，同时也可以通过系统回收钻井液体。

泥浆泵的工作原理主要分为两部分：泵体和泵腔。

泵体是泥浆泵的主体部分，它包括驱动装置和泵头。

驱动装置一般采用电机、柴油发动机或气动机，根据不同的工况选择不同的驱动装置。

泵头是将电机的动力转化为压力能的装置，使泥浆能够被压入井筒。

在泵腔中，通过活塞、活塞杆、气阀、吸入阀和排出阀等关键部件的协作，完成了将泥浆从泵腔中吸入并压入井筒的过程。

泥浆泵的工作原理可以简单概括为下面的几个步骤：第一步：吸入阶段当驱动装置启动后，传递的动力将泵体内的活塞活动起来。

活塞向后运动时，与活塞杆联动，再通过活塞杆与气阀连接。

在活塞向后移动的过程中，排出阀关闭，同时吸入阀打开。

泵腔内的空气在活塞的作用下被压缩，形成负压，使得泥浆能够通过吸入阀进入泵腔。

第二步：排出阶段当活塞到达极端位置时，活塞开始向前运动。

此时，吸入阀关闭，泥浆无法在此时进入泵腔。

同时，排出阀打开，使泥浆能够通过排出阀排出。

活塞通过压缩工作室内的泥浆，增加泥浆的压力，并将泥浆推入井筒。

第三步：循环阶段在泵腔内，通过吸入阀和排出阀的协作不断循环进行吸入和排出的过程。

这样，泥浆就能够持续地被泵入井筒，保持井底的压力平衡，并起到冷却、润滑和清洗井壁的作用。

综上所述，泥浆泵通过驱动装置和泵体的设计，实现了将泥浆压入井筒的过程。

泥浆泵工作原理的核心在于泵腔内的吸入和排出过程，通过活塞与活塞杆、气阀、吸入阀和排出阀等关键部件的协作，不断地将泥浆压入井筒，实现钻井过程中的泥浆循环和润滑清洗作用。

泥浆泵的稳定工作能够提高钻井效率，保障井底施工工艺顺利进行，对钻井作业具有重要的促进作用。

一、泥浆泵原理常用的泥浆泵是活塞式或柱塞式的,由动力机带动泵的曲轴回转,曲轴通过十字头再带动活塞或柱塞在泵缸中做往复运动.在吸入和排出阀的交替作用下,实现压送与循环冲洗液的目的。

工作原理：泥浆泵是将地表冲洗介质──清水﹑泥浆或聚合物冲洗液在一定的压力下，经过高压软管﹑水龙头及钻杆柱中心孔直送钻头的底端,以达到冷却钻头、将切削下来的岩屑清除并输送到地表的目的。

泥浆泵按照泵的缸数能够分为：单缸、双缸、三缸等的多种形式，主要都是应用于地质方面的一些探究工作中，也用于煤矿以及一些地面工程中。

总体说来，泥浆泵的应用市场是非常广阔的，有矿山、造纸、印染、环保、石墨、黄金、陶瓷、炼油、石油、化工、农场、盐场、碘场、染化、酿酒、化肥、焦化选厂、建筑、金矿、泥浆、流沙、泥塘、污塘、污浊液送吸浓浆稠液、装料及悬浮物质的污水作业，也可作煤矿排水及含有泥块的流体。

二、泥浆泵性能泥浆泵性能的两个主要参数为排量和压力。

排量以每分钟排出若干升计算，它与钻孔直径及所要求的冲洗液自孔底上返速度有关，即孔径越大，所需排量越大。

要求冲洗液的上返速度能够把钻头切削下来的岩屑﹑岩粉及时冲离孔底，并可靠地携带到地表。

地质岩心钻探时，一般上返速度在0.4～1米/分左右。

泵的压力大小取决于钻孔的深浅，冲洗液所经过的通道的阻力以及所输送冲洗液的性质等。

钻孔越深，管路阻力越大，需要的压力越高。

随着钻孔直径﹑深度的变化，要求泵的排量也能随时加以调节。

在泵的机构中设有变速箱或以液压马达调节其速度，以达到改变排量的目的。

为了準确掌握泵的压力和排量的变化，泥浆泵上要安装流量计和压力表，随时使钻探人员瞭解泵的运转情况，同时通过压力变化判别孔内状况是否正常以预防发生孔内事故。

三、泥浆泵分类泥浆泵分单作用及双作用两种型式，单作用式泥浆泵在活塞往复运动的一个循环中仅完成一次吸排水动作。

而双作用式泥浆泵每往復一次完成两次吸排水动作。

若按泥浆泵的缸数分类，有单缸﹑双缸及三缸3种型式。

浆泵机原理
浆泵机是一种用于输送浆料的设备，广泛应用于矿山、冶金、建材、化工等行业。

它的工作原理是利用机械能将浆料从一处输送到另一处，为生产过程提供必要的输送支持。

本文将从浆泵机的结构组成、工作原理和应用领域等方面进行详细介绍。

首先，浆泵机的结构组成包括机壳、叶轮、轴承、密封装置等。

机壳是浆泵机
的外壳，其内部安装有叶轮和轴承等零部件。

叶轮是浆泵机的核心部件，其转动可以产生离心力，从而实现浆料的输送。

轴承则起到支撑和固定叶轮的作用，保证其正常运转。

密封装置则用于防止浆料泄漏，保证生产环境的清洁和安全。

其次，浆泵机的工作原理是通过叶轮的旋转产生离心力，将浆料吸入并压缩后
从出口处排出。

当电机带动叶轮旋转时，浆料受到离心力的作用被吸入叶轮内部，然后在叶轮的作用下被压缩，最终从出口处排出。

浆泵机的工作原理简单高效，能够满足不同行业对于浆料输送的需求。

此外，浆泵机的应用领域非常广泛，主要包括矿山、冶金、建材、化工等行业。

在矿山行业，浆泵机常用于输送煤矿浆料、选矿尾矿等；在冶金行业，浆泵机常用于输送金属浆料、矿浆等；在建材行业，浆泵机常用于输送水泥浆料、石灰浆料等；在化工行业，浆泵机常用于输送化工浆料、废水处理等。

可以说，浆泵机在工业生产中起着不可替代的作用，为生产提供了重要的支持。

综上所述，浆泵机作为一种用于输送浆料的设备，具有结构简单、工作原理高效、应用领域广泛等特点。

它在矿山、冶金、建材、化工等行业中发挥着重要作用，为生产过程提供了必要的输送支持。

希望本文对浆泵机的工作原理有所帮助，谢谢阅读！。

泥浆泵（个人总结）一、泥浆泵的结构：液力端包括缸体、缸套、活塞、吸入阀、排出阀等部件，结构如图：二、泥浆泵的工作原理：泥浆泵的工作原理：活塞下行，钻井液在大气压的作用下，推开吸入阀，进入缸内，直到活塞到最低端完成钻井液的吸入过程。

当活塞前行，钻井液在缸内受挤压，吸入阀在弹簧作用下关闭，当压力升高时排出阀被打开,钻井液被活塞推出，经由排出阀和排出管排出，完成排出过程。

三、钻井泵液力端常见的几种故障：1、缸套、活塞的损坏与磨损。

缸套与活塞的损坏包括两种情况：一是正常的磨损，使配合间隙增大；二是活塞胶碗损坏。

2、凡尔体与凡尔座的损坏。

凡尔体与凡尔座的损坏主要有以下几种情况：一是本体密封面刺坏；二是质量问题造成的扶正块断裂；三是弹簧断裂；四是扶正压板脱落等。

3、凡尔体卡死或异物阻卡。

凡尔体卡死原因较多，但异物卡死现场也时有发生，比如泥浆净化不严格，上水管胶皮脱落等。

4、上水管密封不严。

5、空气包压力不足。

四、钻井泵液力端故障对压力的影响：一般泥浆泵的上诉故障，大多都能对泵压产生不同的影响，但是影响的反映应分为两种，一种是造成压力的降低，另一种是造成压力的波动，应将二者区分开来。

(一)造成泵压降低的几种常见故障与判断（3~7为其他地面故障及原因）：1、缸套与活塞刺坏。

2、凡尔体与凡尔座刺坏。

缸套、活塞、凡尔体及凡尔座刺坏使正常显示的泵压缓慢下降，但无波动现象发生，一般情况下泵压下降1MPa我们就会发现，判断这类故障也及其简单。

3、柴油机转数是否调整。

柴油机转数的调整，对泵压的影响因为调节的辐度大小影响也不一样，但绝不会引起泵压的波动，泵压平稳降低或增大。

4、泵传动皮带因雨季造成的摩阻减少（在无密封护罩的情况下）。

雨季因皮带摩阻减小而影响泵压的变化一般在1MPa左右，但泵压无波动，也不会再有变化。

5、地面整个高压管汇闸阀是否刺坏。

高压闸阀刺坏对泵压的影响比较显著，一般在发现泵压下降1MPa时我们就可以及时的发现，如发现较晚，则泵压持续下降，但泵压无波动，这种现象可以根据回水管的回液或温度或声音来判断。

混凝土水泥浆泵的工作原理一、引言混凝土水泥浆泵是一种用于输送混凝土和水泥浆的设备，广泛应用于建筑、隧道、矿山、水电站等工程施工中。

混凝土水泥浆泵的工作原理是实现混凝土和水泥浆的输送和灌注，其工作原理是通过压力差将混凝土和水泥浆从料仓中吸入到泵体中，再通过泵体的压力将混凝土和水泥浆输送到目标位置。

本文将详细介绍混凝土水泥浆泵的工作原理。

二、混凝土水泥浆泵的结构混凝土水泥浆泵主要由料仓、泵体、输送管路、控制系统等组成。

其中，料仓用于存放混凝土和水泥浆，泵体用于将混凝土和水泥浆从料仓中吸入并将其输送到目标位置，输送管路用于连接泵体和目标位置，控制系统用于控制泵的启停和输送流量。

三、混凝土水泥浆泵的工作原理混凝土水泥浆泵的工作原理是通过压力差将混凝土和水泥浆从料仓中吸入到泵体中，再通过泵体的压力将混凝土和水泥浆输送到目标位置。

具体来说，混凝土水泥浆泵的工作原理分为以下几个步骤：1. 吸料过程混凝土水泥浆泵的吸料过程是通过负压将混凝土和水泥浆从料仓中吸入到泵体中。

当泵体内部的压力低于料仓内部的压力时，混凝土和水泥浆会沿着输送管路流入泵体中。

在吸料过程中，需要确保料仓内部的混凝土和水泥浆没有结块，否则会影响吸料效果。

2. 压送过程混凝土水泥浆泵的压送过程是通过泵体的压力将混凝土和水泥浆从泵体中推出，并沿着输送管路流入到目标位置。

在压送过程中，需要注意控制泵的流量和压力，以确保混凝土和水泥浆能够顺畅地输送到目标位置。

3. 灌注过程混凝土水泥浆泵的灌注过程是将混凝土和水泥浆直接灌注到目标位置，以实现混凝土和水泥浆的固化。

在灌注过程中，需要根据实际情况调整泵的流量和灌注速度，以确保混凝土和水泥浆能够充分地填满目标位置，并达到所需的固化效果。

四、混凝土水泥浆泵的优点混凝土水泥浆泵具有以下几个优点：1. 输送效率高：混凝土水泥浆泵能够将混凝土和水泥浆高效地输送到目标位置，大大提高了施工效率。

2. 适应性强：混凝土水泥浆泵适用于多种混凝土和水泥浆，能够满足不同工程的需要。

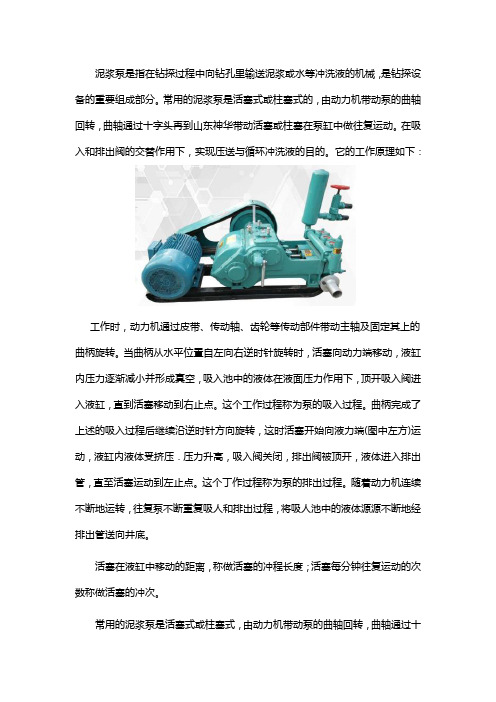

泥浆泵是指在钻探过程中向钻孔里输送泥浆或水等冲洗液的机械，是钻探设备的重要组成部分。

常用的泥浆泵是活塞式或柱塞式的，由动力机带动泵的曲轴回转，曲轴通过十字头再到山东神华带动活塞或柱塞在泵缸中做往复运动。

在吸入和排出阀的交替作用下，实现压送与循环冲洗液的目的。

它的工作原理如下：
工作时，动力机通过皮带、传动轴、齿轮等传动部件带动主轴及固定其上的曲柄旋转。

当曲柄从水平位置自左向右逆时针旋转时，活塞向动力端移动，液缸内压力逐渐减小并形成真空，吸入池中的液体在液面压力作用下，顶开吸入阀进入液缸，直到活塞移动到右止点。

这个工作过程称为泵的吸入过程。

曲柄完成了上述的吸入过程后继续沿逆时针方向旋转，这时活塞开始向液力端(图中左方)运动，液缸内液体受挤压．压力升高，吸入阀关闭，排出阀被顶开，液体进入排出管，直至活塞运动到左止点。

这个丁作过程称为泵的排出过程。

随着动力机连续不断地运转，往复泵不断重复吸人和排出过程，将吸人池中的液体源源不断地经排出管送向井底。

活塞在液缸中移动的距离，称做活塞的冲程长度；活塞每分钟往复运动的次数称做活塞的冲次。

常用的泥浆泵是活塞式或柱塞式，由动力机带动泵的曲轴回转，曲轴通过十
字头再带动活塞或柱塞在泵缸中做往复运动。

在吸入和排出阀的交替作用下，实现押送与循环冲洗液的目的。

豫工机械设备是一家集矿山开采设备、隧道施工设备、路桥梁面施工等设备的研发、生产、销售为一体的大型工程机械生产企业。

目前所经营产品主要涉及高速公路、桥梁隧道、地铁涵洞、轻轨高铁、矿山资源开采、煤矿及非煤矿山领域。

泥浆泵的工作原理
泥浆泵是钻井液循环系统中的重要设备，其主要作用是将泥浆从一个地方输送
到另一个地方。

泥浆泵的工作原理是通过机械运动将泥浆吸入泵内，然后通过压力输送到需要的地方。

下面我们将详细介绍泥浆泵的工作原理。

首先，泥浆泵的工作原理涉及到泵的结构。

泥浆泵通常由泵体、叶轮、轴承、
密封件等部件组成。

泵体是泥浆泵的主体，叶轮是泵内的旋转部件，轴承支撑叶轮的旋转，密封件起到密封作用。

这些部件共同协作，实现了泥浆泵的正常工作。

其次，泥浆泵的工作原理涉及到泵的工作过程。

当泥浆泵启动时，电机驱动泵
内的叶轮开始旋转，泥浆被吸入泵内。

随着叶轮的旋转，泥浆被压缩并产生一定的压力，然后被输送到钻井井下。

在输送过程中，泥浆泵需要克服管道阻力和重力等因素，确保泥浆能够顺利地输送到目的地。

最后，泥浆泵的工作原理还涉及到泵的维护和保养。

为了确保泥浆泵的正常工作，需要定期对泥浆泵进行检查和维护。

例如，检查泵体和管道是否存在泄漏，检查叶轮和轴承是否有异常磨损，及时更换密封件等。

只有做好泵的维护保养工作，才能延长泥浆泵的使用寿命，保证钻井作业的顺利进行。

综上所述，泥浆泵的工作原理是通过机械运动将泥浆吸入泵内，然后通过压力
输送到需要的地方。

了解泥浆泵的工作原理，有助于我们更好地使用和维护泥浆泵，确保钻井作业的安全和高效进行。

泥浆泵工作原理(2007/04/05 15:52)目录：阅读字体：点图进入相册点图进入相册点图进入相册摘要：本文介绍非开挖钻机泥浆系统结构、工作原理、施工中注意事项、故障排除和设计制造泥浆系统的要求。

目前中外非开挖钻机的泥浆系统的结构、工作原理、故障均大同小异，只要掌握一种泥浆系统技术，就会熟悉所有的非开挖钻机的泥浆系统。

泥浆系统结构非开挖钻机的泥浆系统可分五部份，即电路、液压动力传动、泥浆泵、泥浆搅拌系统和钻机用泥浆钻进。

如图所示，电路由电源、三位开关、火线、零线、电磁铁组成。

电路起控制作用，三位开关控制电磁换向阀，电磁换向阀控制液压油路、柱塞马达，从而控制泥浆泵。

液压动力传动部份由柴油机、三联齿轮油泵、液压油、油箱、进油过滤阀、溢流阀、压力表、电磁阀、单向阀、柱塞马达、回油过滤阀、油管组成。

柴油机动力通过液压油传递给柱塞马达，柱塞马达旋转做功。

泥浆泵由柱塞马达、变速箱、泵体、安全阀、储能罐、泥浆压力表、吸水管、送浆管组成。

泥浆泵的功能是将泥浆变成高压泥浆供给钻机，协助钻机钻进，扩孔，铺管。

泥浆搅拌系统由搅拌机、供水、泥浆材料组成，泥浆搅拌系统功能是按设计要求搅拌泥浆。

钻机由动力头部、钻杆、导向钻头和扩孔钻头组成。

钻机是泥浆的用户，钻机在钻孔铺管进程中，必需借助泥浆来润滑冷却钻，切削、分解悬浮排除钻屑，护壁防漏防坍孔，减少铺管阻力。

泥浆系统工作原理将潜水泵放入水池，开启潜水泵供水，水箱注滿水。

启动离心水泵，离心水泵高速转动，吸入水箱中水并喷射流于水箱，水箱水循环搅拌，在射流嘴处形成负压，吸入漏斗内的澎润土粉、羟甲基纤维粉、植物胶粉、纯碱粉等泥浆材料，并迅速喷射于水箱内，聚炳稀酰胺水解胶液，钻液宝浓缩液、帮手浓缩液直接加入水箱。

泥浆材料当即溶解混合于水中形成泥浆。

钻机钻孔中，离心水泵要持续不断循环搅拌泥浆，让泥浆材料充分搅拌均匀，避免泥浆沉淀结块阻塞钻头。

当水箱中的泥浆用掉一半后，要当即加水加料搅拌泥浆，才能稳固泥浆的质量，泥浆的浓度、粘度指标转变小。

泥浆泵及污泥泵的工作原理及故障处理
泥浆泵常见故障及排除方法
故障1：泵磨损快
原因：施工环境(颗粒大)差、输送距离远、进水管路长解决方法：更换沙场、添加加力机组、缩短进水管长度减小汽蚀
故障2：泵不吸水原因：灌注引水不够、泵内空气无法排出、吸水管漏气、前衬板与叶轮间隙大
解决方法：继续灌注引水、检查管路是否漏气、调节叶轮与前衬板间隙
故障3：水泵振动原因：泵轴与柴油机(或电机)不同心、叶轮不平衡、轴承损坏
解决方法：调节同心度、叶轮作平衡测试、更换轴承
故障4：出水压力小、流量小
原因：泵内有空气、叶轮与前衬板间隙大、离合器闭合不紧、叶轮或衬板磨损解决方法：排空泵内气体、调节间隙调节离合器摩擦片间隙、更换叶轮或衬板
故障5：泵上水慢原因：前衬板与叶轮间隙大、出水管道不能封住空气、排空满
解决方法：调节间隙、调节出水管道、安装抽真空装置
污泥泵的工作原理及特点
凸轮转子泵以扭叶橡胶凸轮转子泵为核心，采用同步齿轮驱动下的不断旋转的两个螺旋形凸轮转子泵，从泵的进出口将输送介质推送到泵的出口，由于转子橡胶叶轮与泵体之间具有完美的密封性，泵的出口腔室完全隔断，具有很强的真空抽吸能力，因此泵的自吸能力远远超出其他结构形式的泵。

因采用三叶60度螺旋转子，泵在旋转一周内每个时刻的瞬时设计流量都是恒定的，几乎没有脉动和扰动。

特点：
1、汽液两相密封技术：采用国内著名机械密封专家研制的专用机械密封，密封面结构独特，润滑充分，无气阻，冷却介质对流充分，可有效防止密封面干磨、高温、开裂、失效，。

泥浆泵原理
泥浆泵的工作原理，是利用泵的压力将液体或泥浆送到一定高度后，经出口管（或出浆口）流出，以达到将泥浆或其它液体送至工作场所的目的。

泥浆泵是由泵壳、泵体、叶轮、密封环和排浆口等部分组成。

泵壳：是离心泵的外壳，它一般由钢板冲压成形而成。

其作用是保护离心泵不受外界的撞击，使其安全工作。

泵体：是离心泵的主体，它由进浆管、出浆管、叶轮和密封环组成。

叶轮将吸入和排出液体的能量转变为压力能，由叶轮与泵壳之间的间隙推动叶轮旋转。

密封环：起密封作用，使泵壳内腔与外界隔开，以免外界的气体和液体进入泵壳内部。

排浆口：是离心泵的出浆口，它将泵内排出的液体或泥浆由出浆口排出，以达到输送液体或泥浆的目的。

泵壳内壁：使流体由进浆管进入泵壳时有一定形状和大小的孔。

它是离心泵内最重要和最基本的部件之一。

叶轮：是离心泵的主要工作部件，它装在泵壳内，叶片绕轴旋转，产生离心力和升力，将液体或泥浆增压后送到工作场所。

—— 1 —1 —。
