第一章
1-1 图1-2是液位自动控制系统原理示意图。在任意情况下，希望液面高度c维持不变，试说明系统工作原理并画出系统方块图。
图1-2 液位自动控制系统
解：被控对象：水箱；被控量：水箱的实际水位；给定量电位器设定水位（表征液位的希望值）；比较元件：电位器；执行元件：电动机；控制任务：保持水箱液位高度不变。
工作原理：当电位电刷位于中点（对应）时，电动机静止不动，控制阀门有一定的开度，流入水量与流出水量相等，从而使液面保持给定高度，一旦流入水量或流出水量发生变化时，液面高度就会偏离给定高度。
当液面升高时，浮子也相应升高，通过杠杆作用，使电位器电刷由中点位置下移，从而给电动机提供一定的控制电压，驱动电动机，通过减速器带动进水阀门向减小开度的方向转动，从而减少流入的水量，使液面逐渐降低，浮子位置也相应下降，直到电位器电刷回到中点位置，电动机的控制电压为零，系统重新处于平衡状态，液面恢复给定高度。
反之，若液面降低，则通过自动控制作用，增大进水阀门开度，加大流入水量，使液面升高到给定高度。
系统方块图如图所示：
1-10 下列各式是描述系统的微分方程，其中c(t)为输出量，r (t)为输入量，试判断哪些是线性定常或时变系统，哪些是非线性系统
（１）；
（２）；
（３）；
（４）；
（５）；
（６）；
（７）
解：（1）因为c(t)的表达式中包含变量的二次项，所以该系统为非线性系统。
（2）因为该微分方程不含变量及其导数的高次幂或乘积项，且各项系数均为常数，所以该系统为线性定常系统。
（3）该微分方程不含变量及其导数的高次幂或乘积项，所以该系统为线性系统，但第一项的系数为t，是随时间变化的变量，因此该系统为线性时变系统。
（4）因为c(t)的表达式中r(t)的系数为非线性函数，所以该系统为非线性系统。
（5）因为该微分方程不含变量及其导数的高次幂或乘积项，且各项系数均为常数，所以该系统为线性定常系统。
（6）因为c(t)的表达式中包含变量的二次项，表示二次曲线关系，所以该系统为非线性系统。
（7）因为c(t)的表达式可写为，其中，所以该系统可看作是线性时变系统。

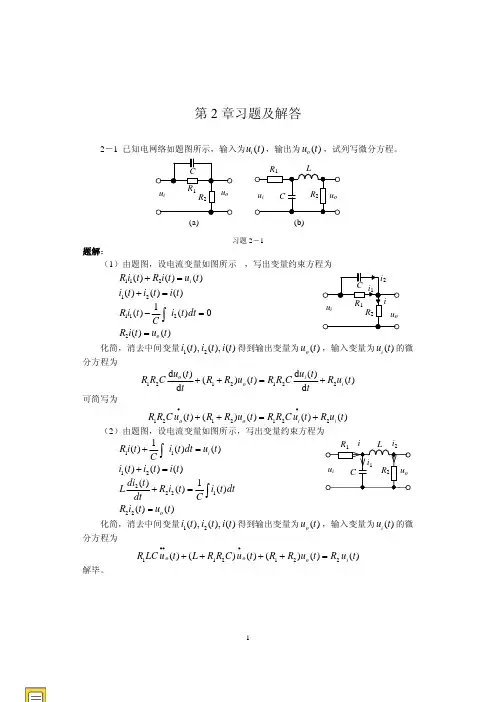

第二章
2-3试证明图2-5(ａ)的电网络与(b)的机械系统有相同的数学模型。
分析首先需要对两个不同的系统分别求解各自的微分表达式，然后两者进行对比，找出两者之间系数的对应关系。对于电网络，在求微分方程时，关键就是将元件利用复阻抗表示，然后利用电压、电阻和电流之间的关系推导系统的传递函数，然后变换成微分方程的形式，对于机械系统，关键就是系统的力学分析，然后利用牛顿定律列出系统的方程，最后联立求微分方程。
证明：(a)根据复阻抗概念可得：
即取A、B两点进行受力分析，可得：
整理可得：
经比较可以看出，电网络（a）和机械系统（b）两者参数的相似关系为
2-5 设初始条件均为零，试用拉氏变换法求解下列微分方程式，并概略绘制x(t)曲线，指出各方程式的模态。
(1)
(２)
2-7 由运算放大器组成的控制系统模拟电路如图2-6所示，试求闭环传递函数Uｃ(ｓ)／Ｕｒ(ｓ)。
图2-6 控制系统模拟电路
解：由图可得
联立上式消去中间变量U1和U2,可得：
2-8 某位置随动系统原理方块图如图2-7所示。已知电位器最大工作角度，功率放大级放大系数为K3,要求：
(1) 分别求出电位器传递系数K0、第一级和第二级放大器的比例系数K1和K2；
(2) 画出系统结构图；
(3) 简化结构图，求系统传递函数。
图2-7 位置随动系统原理图
分析：利用机械原理和放大器原理求解放大系数，然后求解电动机的传递函数，从而画出系统结构图，求出系统的传递函数。
解：（1）
（2）假设电动机时间常数为Tm，忽略电枢电感的影响，可得直流电动机的传递函数为
式中Km为电动机的传递系数，单位为。
又设测速发电机的斜率为，则其传递函数为
由此可画出系统的结构图如下：
--
（3）简化后可得系统的传递函数为
2-9 若某系统在阶跃输入r(t)=1(t)时，零初始条件下的输出响应，试求系统的传递函数和脉冲响应。
分析：利用拉普拉斯变换将输入和输出的时间域表示变成频域表示，进而求解出系统的传递函数，然后对传递函数进行反变换求出系统的脉冲响应函数。
解：（1），则系统的传递函数
（2）系统的脉冲响应
2-10 试简化图2-9中的系统结构图，并求传递函数C(s)/R(s )和C(s)/N(s)。
图2-9 题2-10系统结构图
分析：分别假定R(s)=0和N(s)=0，画出各自的结构图，然后对系统结构图进行等效变换，将其化成最简单的形式，从而求解系统的传递函数。
解：（a）令N（s）＝0，简化结构图如图所示：
可求出：
令R（s）＝0，简化结构图如图所示：
所以：
（b）令N（s）＝0，简化结构图如下图所示：
R C
R C
所以：
令R（s）＝0，简化结构图如下图所示：
N C
2-12 试用梅逊增益公式求图2-8中各系统信号流图的传递函数C(s)/R(s)。
图2-11 题2-12系统信号流图
解：
（a）存在三个回路：
存在两条前向通路：
所以：
（b）9个单独回路：
6对两两互不接触回路：
三个互不接触回路1组：
4条前向通路及其余子式：
所以，
