渣浆泵工作原理及结构

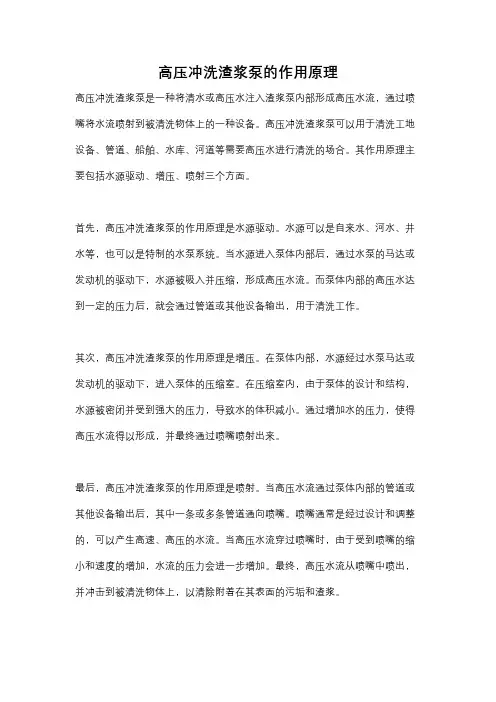

高压冲洗渣浆泵的作用原理
高压冲洗渣浆泵是一种将清水或高压水注入渣浆泵内部形成高压水流，通过喷嘴将水流喷射到被清洗物体上的一种设备。

高压冲洗渣浆泵可以用于清洗工地设备、管道、船舶、水库、河道等需要高压水进行清洗的场合。

其作用原理主要包括水源驱动、增压、喷射三个方面。

首先，高压冲洗渣浆泵的作用原理是水源驱动。

水源可以是自来水、河水、井水等，也可以是特制的水泵系统。

当水源进入泵体内部后，通过水泵的马达或发动机的驱动下，水源被吸入并压缩，形成高压水流。

而泵体内部的高压水达到一定的压力后，就会通过管道或其他设备输出，用于清洗工作。

其次，高压冲洗渣浆泵的作用原理是增压。

在泵体内部，水源经过水泵马达或发动机的驱动下，进入泵体的压缩室。

在压缩室内，由于泵体的设计和结构，水源被密闭并受到强大的压力，导致水的体积减小。

通过增加水的压力，使得高压水流得以形成，并最终通过喷嘴喷射出来。

最后，高压冲洗渣浆泵的作用原理是喷射。

当高压水流通过泵体内部的管道或其他设备输出后，其中一条或多条管道通向喷嘴。

喷嘴通常是经过设计和调整的，可以产生高速、高压的水流。

当高压水流穿过喷嘴时，由于受到喷嘴的缩小和速度的增加，水流的压力会进一步增加。

最终，高压水流从喷嘴中喷出，并冲击到被清洗物体上，以清除附着在其表面的污垢和渣浆。

总结起来，高压冲洗渣浆泵的作用原理主要包括水源驱动、增压和喷射。

通过提供高压水流，以清洗工地设备、管道、船舶、水库、河道等需要高压水进行清洗的场合。

高压冲洗渣浆泵是一种有效的设备，能够快速而彻底地清洗被污垢和渣浆覆盖的表面。

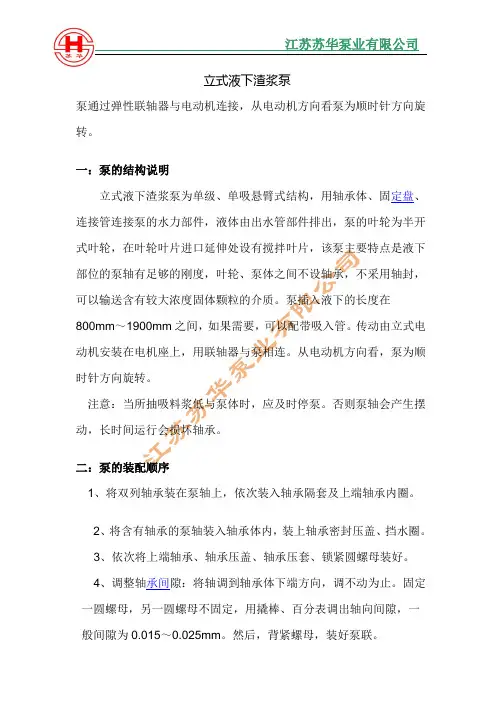

立式液下渣浆泵泵通过弹性联轴器与电动机连接，从电动机方向看泵为顺时针方向旋转。

一：泵的结构说明立式液下渣浆泵为单级、单吸悬臂式结构，用轴承体、固定盘、连接管连接泵的水力部件，液体由出水管部件排出，泵的叶轮为半开式叶轮，在叶轮叶片进口延伸处设有搅拌叶片，该泵主要特点是液下部位的泵轴有足够的刚度，叶轮、泵体之间不设轴承，不采用轴封，可以输送含有较大浓度固体颗粒的介质。

泵插入液下的长度在800mm～1900mm之间，如果需要，可以配带吸入管。

传动由立式电动机安装在电机座上，用联轴器与泵相连。

从电动机方向看，泵为顺时针方向旋转。

注意：当所抽吸料浆低与泵体时，应及时停泵。

否则泵轴会产生摆动，长时间运行会损坏轴承。

二：泵的装配顺序1、将双列轴承装在泵轴上，依次装入轴承隔套及上端轴承内圈。

2、将含有轴承的泵轴装入轴承体内，装上轴承密封压盖、挡水圈。

3、依次将上端轴承、轴承压盖、轴承压套、锁紧圆螺母装好。

4、调整轴承间隙：将轴调到轴承体下端方向，调不动为止。

固定一圆螺母，另一圆螺母不固定，用撬棒、百分表调出轴向间隙，一般间隙为0.015～0.025mm。

然后，背紧螺母，装好泵联。

5、装好联接管、固定盘、后盖、叶轮、泵体、弯管与出水管并固定。

注：叶轮与泵壳前端间隙为2～2.5mm。

6、装上电机座与含有电联的电机；即完成整泵的装配过程。

7、泵的拆卸按上述相反步骤进行。

三：泵的适用范围立式液下渣浆泵主要用于环保、新型建材、洗煤、市政工程、火力发电、煤气焦化厂、炼油厂、炼钢厂、采矿、造纸业、水泥厂、食品厂、加汽混凝土、印染等行业抽吸浓液、稠油、油渣、污浊液、泥浆、灰浆、流砂及城市排污沟道的流动污泥，以及含有煤块、灰渣的液体。

也可作为化工、医药等行业抽吸含有泥砂渣物的流体和有腐蚀性液体。

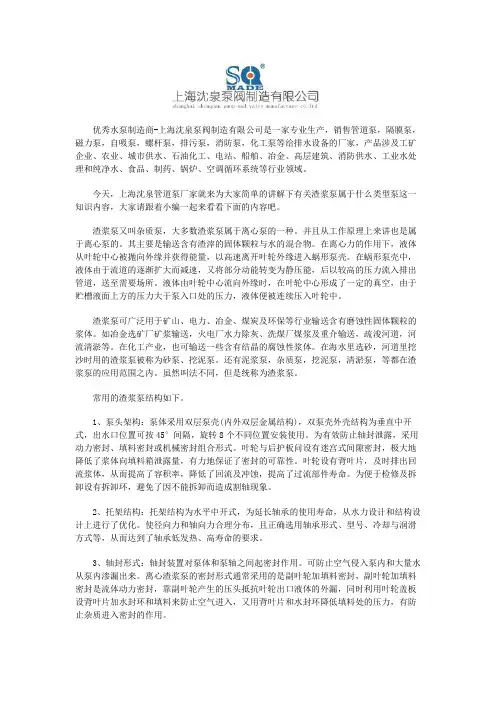

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

今天，上海沈泉管道泵厂家就来为大家简单的讲解下有关渣浆泵属于什么类型泵这一知识内容，大家请跟着小编一起来看看下面的内容吧。

渣浆泵又叫杂质泵，大多数渣浆泵属于离心泵的一种。

并且从工作原理上来讲也是属于离心泵的。

其主要是输送含有渣滓的固体颗粒与水的混合物。

在离心力的作用下，液体从叶轮中心被抛向外缘并获得能量，以高速离开叶轮外缘进入蜗形泵壳。

在蜗形泵壳中，液体由于流道的逐渐扩大而减速，又将部分动能转变为静压能，后以较高的压力流入排出管道，送至需要场所。

液体由叶轮中心流向外缘时，在叶轮中心形成了一定的真空，由于贮槽液面上方的压力大于泵入口处的压力，液体便被连续压入叶轮中。

渣浆泵可广泛用于矿山、电力、冶金、煤炭及环保等行业输送含有磨蚀性固体颗粒的浆体。

如冶金选矿厂矿浆输送，火电厂水力除灰、洗煤厂煤浆及重介输送，疏浚河道，河流清淤等。

在化工产业，也可输送一些含有结晶的腐蚀性浆体。

在海水里选砂，河道里挖沙时用的渣浆泵被称为砂泵、挖泥泵。

还有泥浆泵，杂质泵，挖泥泵，清淤泵，等都在渣浆泵的应用范围之内。

虽然叫法不同，但是统称为渣浆泵。

常用的渣浆泵结构如下。

1、泵头架构：泵体采用双层泵壳(内外双层金属结构)，双泵壳外壳结构为垂直中开式，出水口位置可按45°间隔，旋转8个不同位置安装使用。

为有效防止轴封泄露，采用动力密封、填料密封或机械密封组合形式。

叶轮与后护板问设有迷宫式间隙密封，极大地降低了浆体向填料箱泄露量，有力地保证了密封的可靠性。

叶轮设有背叶片，及时排出回流浆体，从而提高了容积率，降低了回流及冲蚀，提高了过流部件寿命。

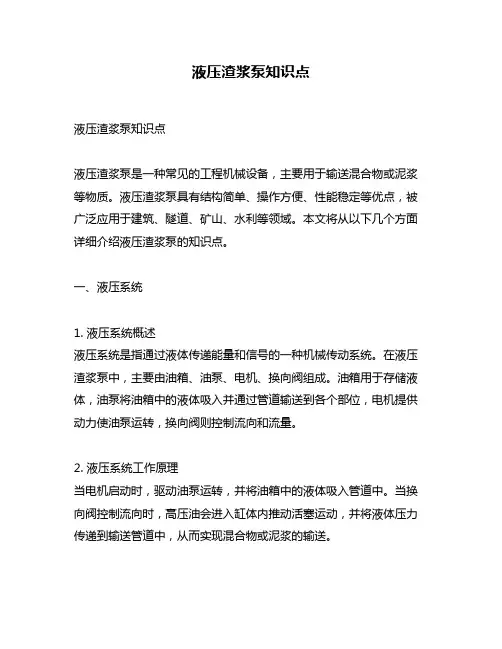

液压渣浆泵知识点液压渣浆泵知识点液压渣浆泵是一种常见的工程机械设备，主要用于输送混合物或泥浆等物质。

液压渣浆泵具有结构简单、操作方便、性能稳定等优点，被广泛应用于建筑、隧道、矿山、水利等领域。

本文将从以下几个方面详细介绍液压渣浆泵的知识点。

一、液压系统1. 液压系统概述液压系统是指通过液体传递能量和信号的一种机械传动系统。

在液压渣浆泵中，主要由油箱、油泵、电机、换向阀组成。

油箱用于存储液体，油泵将油箱中的液体吸入并通过管道输送到各个部位，电机提供动力使油泵运转，换向阀则控制流向和流量。

2. 液压系统工作原理当电机启动时，驱动油泵运转，并将油箱中的液体吸入管道中。

当换向阀控制流向时，高压油会进入缸体内推动活塞运动，并将液体压力传递到输送管道中，从而实现混合物或泥浆的输送。

二、结构组成1. 主要部件液压渣浆泵主要由电机、油泵、缸体、换向阀、输送管道等部件组成。

其中，电机提供动力，油泵将液体吸入并输送到缸体中，换向阀控制流向和流量，输送管道用于输送混合物或泥浆。

2. 缸体结构液压渣浆泵的缸体一般采用铸铁材料制成，其内部包含有活塞和密封圈等部件。

活塞与缸体之间的间隙非常小，以保证液体不会泄漏。

三、工作原理1. 液压系统工作原理当电机启动时，驱动油泵运转，并将油箱中的液体吸入管道中。

当换向阀控制流向时，高压油会进入缸体内推动活塞运动，并将液体压力传递到输送管道中，从而实现混合物或泥浆的输送。

2. 工作流程在使用过程中，首先需要将混合物或泥浆放入容器中，然后将输送管道插入容器中，并启动电机。

当液压系统工作时，混合物或泥浆会被吸入输送管道中，在高压油的推动下被输送到需要的地方。

四、使用注意事项1. 操作规范在使用液压渣浆泵时，需要按照操作规范进行操作。

在启动前需要检查设备是否正常，确保安全。

操作时要注意控制流向和流量，并及时清理设备内部残留物。

2. 维护保养液压渣浆泵在使用过程中需要进行维护保养，定期更换密封圈等易损件，并清洗设备内部以防止堵塞。

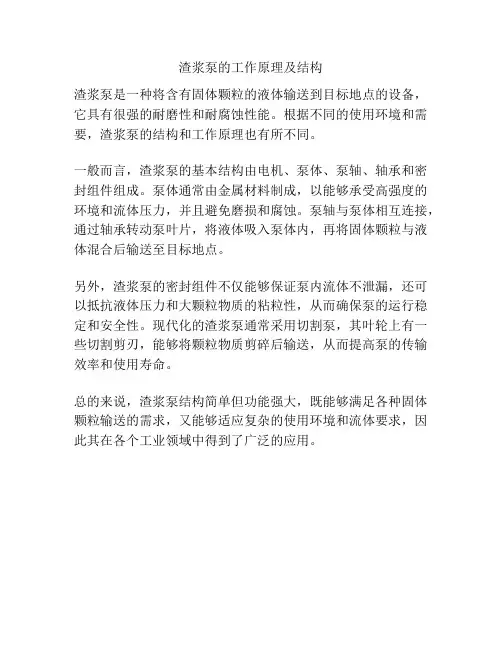

渣浆泵的工作原理及结构
渣浆泵是一种将含有固体颗粒的液体输送到目标地点的设备，它具有很强的耐磨性和耐腐蚀性能。

根据不同的使用环境和需要，渣浆泵的结构和工作原理也有所不同。

一般而言，渣浆泵的基本结构由电机、泵体、泵轴、轴承和密封组件组成。

泵体通常由金属材料制成，以能够承受高强度的环境和流体压力，并且避免磨损和腐蚀。

泵轴与泵体相互连接，通过轴承转动泵叶片，将液体吸入泵体内，再将固体颗粒与液体混合后输送至目标地点。

另外，渣浆泵的密封组件不仅能够保证泵内流体不泄漏，还可以抵抗液体压力和大颗粒物质的粘粒性，从而确保泵的运行稳定和安全性。

现代化的渣浆泵通常采用切割泵，其叶轮上有一些切割剪刃，能够将颗粒物质剪碎后输送，从而提高泵的传输效率和使用寿命。

总的来说，渣浆泵结构简单但功能强大，既能够满足各种固体颗粒输送的需求，又能够适应复杂的使用环境和流体要求，因此其在各个工业领域中得到了广泛的应用。

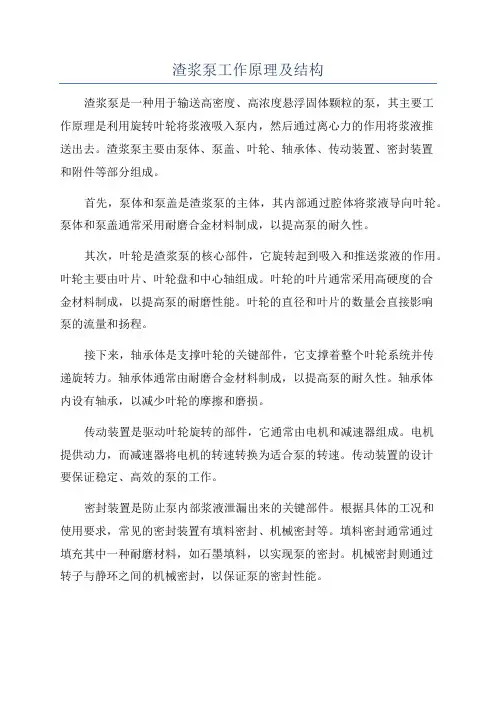

渣浆泵工作原理及结构渣浆泵是一种用于输送高密度、高浓度悬浮固体颗粒的泵，其主要工作原理是利用旋转叶轮将浆液吸入泵内，然后通过离心力的作用将浆液推送出去。

渣浆泵主要由泵体、泵盖、叶轮、轴承体、传动装置、密封装置和附件等部分组成。

首先，泵体和泵盖是渣浆泵的主体，其内部通过腔体将浆液导向叶轮。

泵体和泵盖通常采用耐磨合金材料制成，以提高泵的耐久性。

其次，叶轮是渣浆泵的核心部件，它旋转起到吸入和推送浆液的作用。

叶轮主要由叶片、叶轮盘和中心轴组成。

叶轮的叶片通常采用高硬度的合金材料制成，以提高泵的耐磨性能。

叶轮的直径和叶片的数量会直接影响泵的流量和扬程。

接下来，轴承体是支撑叶轮的关键部件，它支撑着整个叶轮系统并传递旋转力。

轴承体通常由耐磨合金材料制成，以提高泵的耐久性。

轴承体内设有轴承，以减少叶轮的摩擦和磨损。

传动装置是驱动叶轮旋转的部件，它通常由电机和减速器组成。

电机提供动力，而减速器将电机的转速转换为适合泵的转速。

传动装置的设计要保证稳定、高效的泵的工作。

密封装置是防止泵内部浆液泄漏出来的关键部件。

根据具体的工况和使用要求，常见的密封装置有填料密封、机械密封等。

填料密封通常通过填充其中一种耐磨材料，如石墨填料，以实现泵的密封。

机械密封则通过转子与静环之间的机械密封，以保证泵的密封性能。

除了以上部件，渣浆泵还可配备一些附件，如进口流量计、出口流量计、压力表等。

这些附件可以对泵的工况进行监测和调节，以实现更安全、稳定和高效的工作。

总之，渣浆泵是一种专门用于输送高密度、高浓度悬浮固体颗粒的泵。

它通过旋转叶轮和离心力的作用实现浆液的吸入和推送。

其结构主要包括泵体、泵盖、叶轮、轴承体、传动装置、密封装置和附件等部分。

不同的软件客户端具有不同的工作参数和特性，可根据具体的工况和使用要求进行选择和设计。

渣浆泵培训课件引言：渣浆泵是一种广泛应用于矿业、化工、建筑、环保等行业的设备，用于输送含有固体颗粒的液体。

为了提高员工对渣浆泵的操作技能和维护知识，本课件将详细介绍渣浆泵的原理、结构、操作方法、维护保养以及故障处理等方面的内容。

通过本课件的培训，员工将能够熟练掌握渣浆泵的使用技巧，提高设备运行效率，减少故障率，延长设备寿命。

第一部分：渣浆泵的原理和结构1.1渣浆泵的原理渣浆泵的工作原理基于离心力的作用。

当电机带动泵轴旋转时，叶轮随之旋转，使液体在叶轮的作用下产生离心力，从而将液体从吸入口吸入泵内，经过叶轮的旋转加速后，从排出口排出。

在液体流动的过程中，固体颗粒被液体带动，一起被输送。

1.2渣浆泵的结构（1）叶轮：是渣浆泵的核心部件，用于将电机的机械能转换为液体的动能。

（2）泵壳：用于收集和引导液体的流动，同时承受液体的压力。

（3）泵轴：连接电机和叶轮，传递电机的动力。

（4）轴承：支撑泵轴，减少旋转时的摩擦。

（5）密封装置：防止泵体内的液体泄漏，保证泵的正常运行。

第二部分：渣浆泵的操作方法2.1开机前的准备（1）检查泵的各部分是否完好，连接是否牢固。

（2）检查电源电压是否正常，电机是否接地良好。

（3）检查吸入口和排出口的阀门是否打开。

（4）检查泵内是否有足够的液体，避免空转。

2.2启动和运行（1）合上电源开关，启动电机，观察电机转向是否正确。

（2）缓慢打开出口阀门，使泵逐渐达到正常工作状态。

（3）在运行过程中，要定期检查泵的运行情况，如电流、温度、声音等，发现异常及时处理。

2.3停机（1）关闭出口阀门，使泵停止工作。

（2）切断电源，停止电机运行。

（3）对泵进行清洗和保养，保持泵的清洁和良好的润滑状态。

第三部分：渣浆泵的维护保养3.1日常保养（1）保持泵的清洁，定期清洗泵的吸入口和排出口。

（2）检查泵的密封装置，发现泄漏及时处理。

（3）检查泵的轴承和润滑油，保持良好的润滑状态。

3.2定期保养（1）定期检查泵的叶轮、泵壳等部件的磨损情况，及时更换磨损严重的部件。

渣浆泵的工作原理
渣浆泵是一种用于输送高浓度、高粘度和高固体含量颗粒悬浮物的泵，通常用于矿山、建筑、化工等行业的固液分离过程中。

以下是渣浆泵的工作原理：
1. 装置：渣浆泵由电机、泵体、叶轮、轴承箱等部件组成。

电机通过连接轴带动泵体内部的叶轮旋转，产生离心力。

2. 进料：进料口处的固液混合物被吸入泵体内部，并通过离心力作用，被推到泵体的出口。

3. 离心力：叶轮的旋转产生离心力，使固体颗粒获得一定的动能，并形成一个旋涡。

4. 抛射作用：由于离心力的作用，在泵体的离心腔内形成高速流动的固液混合物。

固体颗粒在离心力的作用下被甩离，而液体部分则随着流动。

5. 输送：固体颗粒被甩离后，通过管道输送到目标位置，而液体则继续流动并回到泵体的进口。

总结：渣浆泵的工作原理是通过离心力将固液混合物中的固体颗粒分离出来，并将其输送到目标位置。

这种泵适用于处理高浓度和高固体含量的颗粒悬浮物，在矿山、建筑和化工等领域具有重要应用价值。

渣浆泵简介渣浆泵由泵头、轴封、传动等部分构成，现叙述如下：1、泵头部分ZJ系列渣浆泵为双泵壳结构，即泵体、泵盖带有可更换的耐磨金属内衬。

泵体、泵盖根据工作压力采用灰铸铁或墨铸铁铸造。

渣浆泵系列泵均为垂直中开式，泵体有止口与托架用螺栓联接。

泵的吐出口方向可按45度间隔八个角度旋转安装。

叶轮前后盖板设有背叶片以减少泄漏及提高泵的使用寿命。

渣浆泵系列泵进口为水平方向，从传动方向看泵为顺时针方向旋转。

起动及使用时严禁电机反方向旋转，否则，将叶轮脱落造成事故。

2、轴封部分轴封有两种形式：填料密封及叶轮加填料组合式密封。

（1）填料密封：填料密封结构简单，维修方便，但需加轴封长。

（2）付叶分界线加填料组合式密封：付叶轮加填料组合式密封是我厂采用可靠性设计方法设计的高性能密封、它使轴封的泄漏减少到了最小。

针对某些不允许的稀释、不允许加轴封水的特殊工况也能正常工作。

付叶轮、减压盖、轴套均采用耐磨材料制造，维修少、寿命长、使整机平均无故障工作时间大大提高。

3、传动部分ZJ系列渣浆泵均采用同一系列的传动部分，包括托架和轴承组件。

泵轴直径大，刚性好，悬臂短，在恶劣的情况下，不会弯曲和振动。

渣浆泵系列产品的托架均采用稀油润滑，轴承直接安装于水平中开的托架内，拆捡、调整方便，并设有水冷系统，改善了轴承的工作条件，使轴承运行在较低的温度下，大大提高了轴承寿命。

渣浆泵基本构造是由六部分组成的分别是叶轮，泵体，泵轴，轴承，密封环，填料函。

（1）叶轮是核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。

叶轮上的内外表面要求光滑，以减少水流的摩擦损失。

（2）泵体也称泵壳，它是水泵的主体。

起到支撑固定作用，并与安装轴承的托架相连接。

（3）泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。

（4）轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。

滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承使用的是透明油作润滑剂的,加油到油位线。
