钻井泥浆泵结构工作原理

泥浆泵专项施工方案一、前言泥浆泵作为钻井过程中重要的设备之一，其性能和施工操作直接影响到整个钻井的效率和质量。

本文将针对泥浆泵的专项施工方案进行详细介绍，以期为钻井作业提供有效指导。

二、泥浆泵的分类和原理泥浆泵通常分为离心泥浆泵和柱塞泥浆泵两种，其工作原理分别是通过离心力和柱塞往复运动来实现泥浆的输送。

三、泥浆泵施工前的准备工作在进行泥浆泵施工前，需进行设备检查和调试，确保各部件功能正常，润滑油充足，电气系统安全可靠。

四、泥浆泵施工操作流程1.安装泥浆泵：根据现场情况选择合适的位置安装泥浆泵，确保泥浆泵与其他设备连接紧固。

2.连接输送管道：将输送管道连接到泥浆泵的进出口，注意管道的安全性和密封性。

3.调试泵压：根据钻井井口的深度和泥浆密度，调整泵压，确保泵送的泥浆能够顺利到达目的地。

4.启动泥浆泵：按照操作手册要求，逐步启动泥浆泵，监测泵的压力、流量等参数。

5.监测泵状态：随时监测泥浆泵的工作状态，发现异常及时处理，确保工作安全顺畅。

五、泥浆泵施工中的注意事项1.避免泥浆泵空转：在施工过程中，避免出现泥浆泵空转的情况，以免损坏设备。

2.定期检查维护：定期对泥浆泵进行检查和维护，确保设备处于良好状态，延长使用寿命。

3.防止泥浆泵堵塞：注意泥浆中固体颗粒的易堵性，避免泥浆泵因堵塞而停止工作。

六、泥浆泵施工后的处理施工完成后，及时关闭泥浆泵，清洗设备和管道，做好设备的保养和存放工作。

七、结语泥浆泵作为重要的钻井设备，在施工过程中应做好相关的准备工作，严格按照操作规程进行操作，确保施工安全高效。

希望本文的泥浆泵专项施工方案能为广大钻井工作者提供参考和帮助。

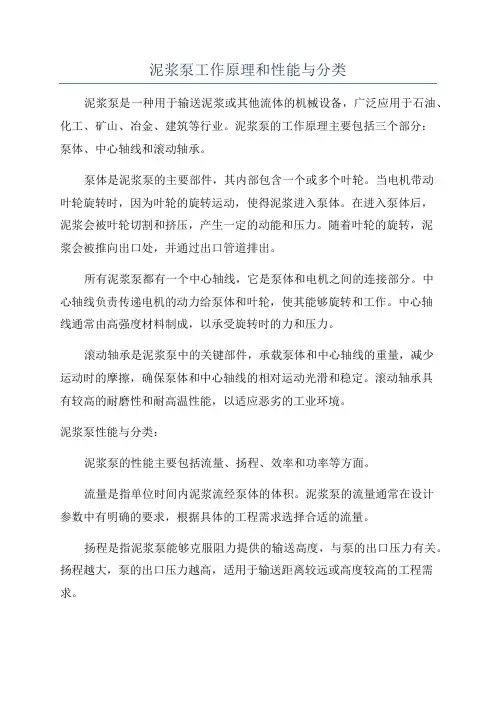

泥浆泵工作原理和性能与分类泥浆泵是一种用于输送泥浆或其他流体的机械设备，广泛应用于石油、化工、矿山、冶金、建筑等行业。

泥浆泵的工作原理主要包括三个部分：泵体、中心轴线和滚动轴承。

泵体是泥浆泵的主要部件，其内部包含一个或多个叶轮。

当电机带动叶轮旋转时，因为叶轮的旋转运动，使得泥浆进入泵体。

在进入泵体后，泥浆会被叶轮切割和挤压，产生一定的动能和压力。

随着叶轮的旋转，泥浆会被推向出口处，并通过出口管道排出。

所有泥浆泵都有一个中心轴线，它是泵体和电机之间的连接部分。

中心轴线负责传递电机的动力给泵体和叶轮，使其能够旋转和工作。

中心轴线通常由高强度材料制成，以承受旋转时的力和压力。

滚动轴承是泥浆泵中的关键部件，承载泵体和中心轴线的重量，减少运动时的摩擦，确保泵体和中心轴线的相对运动光滑和稳定。

滚动轴承具有较高的耐磨性和耐高温性能，以适应恶劣的工业环境。

泥浆泵性能与分类：泥浆泵的性能主要包括流量、扬程、效率和功率等方面。

流量是指单位时间内泥浆流经泵体的体积。

泥浆泵的流量通常在设计参数中有明确的要求，根据具体的工程需求选择合适的流量。

扬程是指泥浆泵能够克服阻力提供的输送高度，与泵的出口压力有关。

扬程越大，泵的出口压力越高，适用于输送距离较远或高度较高的工程需求。

效率是指泥浆泵输送工作所消耗的能量与输入的能量之间的比率。

高效率的泥浆泵可以减少能源的浪费，提高工作效率。

功率是指泥浆泵在运行中消耗的能量量，通常以千瓦（KW）为单位。

与效率相比，功率更直接地反映了泵的能耗情况。

根据泥浆泵的用途和结构特点，可以将其分类为离心式泥浆泵、柱塞式泥浆泵和螺杆泵等。

离心式泥浆泵是泥浆泵最常见的类型，通过叶轮的旋转产生离心力，使泥浆沿着轴线方向被吸入并排出。

离心泵广泛应用于石油、石化、冶金、矿山、建筑等工业领域。

柱塞式泥浆泵采用活塞式工作方式，主要由柱塞和缸体组成。

柱塞的上下运动产生泵送效果，适用于输送高粘度的泥浆和液体。

螺杆泵是一种密封结构简单、耐磨耐腐蚀的泥浆泵，主要用于低压、高粘度或含有固体颗粒的泥浆输送。

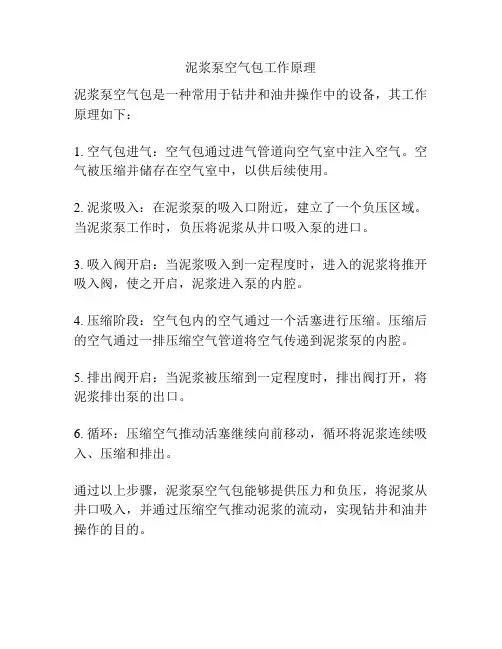

泥浆泵空气包工作原理
泥浆泵空气包是一种常用于钻井和油井操作中的设备，其工作原理如下：
1. 空气包进气：空气包通过进气管道向空气室中注入空气。

空气被压缩并储存在空气室中，以供后续使用。

2. 泥浆吸入：在泥浆泵的吸入口附近，建立了一个负压区域。

当泥浆泵工作时，负压将泥浆从井口吸入泵的进口。

3. 吸入阀开启：当泥浆吸入到一定程度时，进入的泥浆将推开吸入阀，使之开启，泥浆进入泵的内腔。

4. 压缩阶段：空气包内的空气通过一个活塞进行压缩。

压缩后的空气通过一排压缩空气管道将空气传递到泥浆泵的内腔。

5. 排出阀开启：当泥浆被压缩到一定程度时，排出阀打开，将泥浆排出泵的出口。

6. 循环：压缩空气推动活塞继续向前移动，循环将泥浆连续吸入、压缩和排出。

通过以上步骤，泥浆泵空气包能够提供压力和负压，将泥浆从井口吸入，并通过压缩空气推动泥浆的流动，实现钻井和油井操作的目的。

泥浆泵是石油钻井作业中泥浆循环系统的关键设备。

由于泥浆泵所输送的泥浆含砂量多、粘度大、压力高，且具有一定的腐蚀性，容易引起缸套磨损失效。

因此选用科学合理的维修方法，对延长泥浆泵的寿命有着重要意义。

1、泥浆泵的工作原理泥浆泵是石油钻井过程中，向钻孔输送泥浆或水等冲洗液是我机械。

它的的作用是钻井时将泥浆随着钻头的钻进注入井下，起着冷却钻头、清洗钻具、固着井壁、驱动钻进，并将打钻后的岩屑带回地面的作用。

在常用的正循环钻探中，泥浆泵将地表冲洗介质—清水、泥浆或聚合物冲洗液在一定的压力下，经过高压软管、水龙头及钻杆柱中心孔直送钻头的低端，以达到冷却钻头、将切削下来的岩屑消除并输送到地表的目的。

常用的泥浆泵是活塞式或柱塞式的，由动力机带动泵的曲轴回转，曲轴通过十字头再带动活塞或柱塞在泵缸中做往复运动。

在吸入和排出阀的交替作用下，实现压宋与循环冲洗的目的。

2、泥浆泵常见故障分析与维护2.1叶轮与口环泥浆泵叶轮的叶片太多因为气蚀或吸入固体物、金属杂质等受到损坏。

口环（又称密封环）的磨损一般是因为安装中穿量不当造成，也有因叶轮背帽松动而造成的。

若口环磨损严重，应更换叶轮：若口环磨损较轻，可进行修复。

2.2平衡装置平衡盘与平衡环磨损过多（一般为超过2mm）或凸凹不平时，先补焊或研磨泵壳上的凹槽，并在平衡环与泵壳结合面处加1块3mm 厚的聚四氟乙烯垫片。

这样，既消除了补焊后手工研磨造成的平面板凹凸不平，垫片材料又软硬适中。

磨损过多时应更换新的平衡环和平衡盘。

2.3机械密封机械密封有一对垂直于旋转轴线的端面，该端面在流体压力及补偿机械外弹力的作用下，依赖辅助密封的配合与另一端保持贴合，并相对滑动，从而防止液体泄漏。

机械密封渗漏的比例占全部维修泵渗漏的50%以上，机械密封的运作好坏直接影响到泵的正常运行。

机械密封渗漏会导致泵转子轴向窜动量大，辅助密封与轴的过盈量增大，动环不能再轴上灵活移动。

在泵翻转、动静环磨损后得不到补偿位移。

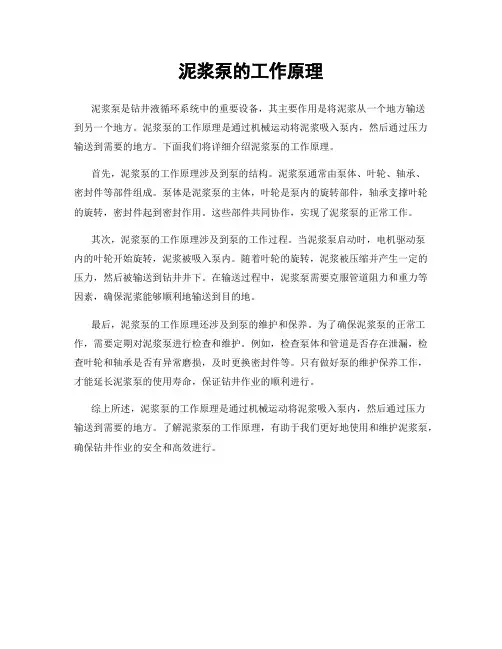

泥浆泵的工作原理
泥浆泵是钻井液循环系统中的重要设备，其主要作用是将泥浆从一个地方输送
到另一个地方。

泥浆泵的工作原理是通过机械运动将泥浆吸入泵内，然后通过压力输送到需要的地方。

下面我们将详细介绍泥浆泵的工作原理。

首先，泥浆泵的工作原理涉及到泵的结构。

泥浆泵通常由泵体、叶轮、轴承、
密封件等部件组成。

泵体是泥浆泵的主体，叶轮是泵内的旋转部件，轴承支撑叶轮的旋转，密封件起到密封作用。

这些部件共同协作，实现了泥浆泵的正常工作。

其次，泥浆泵的工作原理涉及到泵的工作过程。

当泥浆泵启动时，电机驱动泵
内的叶轮开始旋转，泥浆被吸入泵内。

随着叶轮的旋转，泥浆被压缩并产生一定的压力，然后被输送到钻井井下。

在输送过程中，泥浆泵需要克服管道阻力和重力等因素，确保泥浆能够顺利地输送到目的地。

最后，泥浆泵的工作原理还涉及到泵的维护和保养。

为了确保泥浆泵的正常工作，需要定期对泥浆泵进行检查和维护。

例如，检查泵体和管道是否存在泄漏，检查叶轮和轴承是否有异常磨损，及时更换密封件等。

只有做好泵的维护保养工作，才能延长泥浆泵的使用寿命，保证钻井作业的顺利进行。

综上所述，泥浆泵的工作原理是通过机械运动将泥浆吸入泵内，然后通过压力
输送到需要的地方。

了解泥浆泵的工作原理，有助于我们更好地使用和维护泥浆泵，确保钻井作业的安全和高效进行。

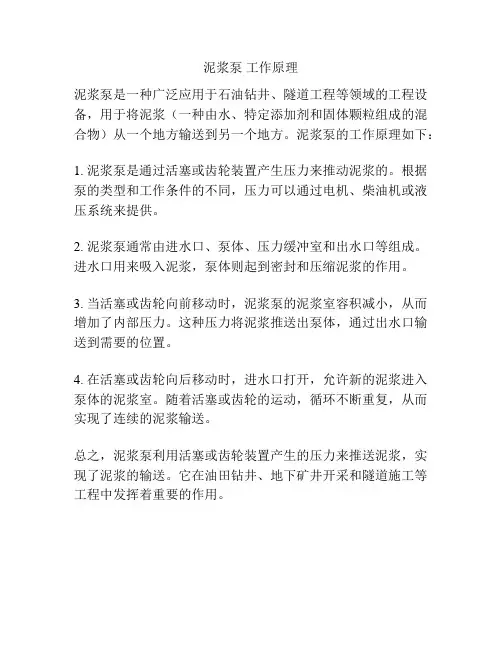

泥浆泵工作原理
泥浆泵是一种广泛应用于石油钻井、隧道工程等领域的工程设备，用于将泥浆（一种由水、特定添加剂和固体颗粒组成的混合物）从一个地方输送到另一个地方。

泥浆泵的工作原理如下：
1. 泥浆泵是通过活塞或齿轮装置产生压力来推动泥浆的。

根据泵的类型和工作条件的不同，压力可以通过电机、柴油机或液压系统来提供。

2. 泥浆泵通常由进水口、泵体、压力缓冲室和出水口等组成。

进水口用来吸入泥浆，泵体则起到密封和压缩泥浆的作用。

3. 当活塞或齿轮向前移动时，泥浆泵的泥浆室容积减小，从而增加了内部压力。

这种压力将泥浆推送出泵体，通过出水口输送到需要的位置。

4. 在活塞或齿轮向后移动时，进水口打开，允许新的泥浆进入泵体的泥浆室。

随着活塞或齿轮的运动，循环不断重复，从而实现了连续的泥浆输送。

总之，泥浆泵利用活塞或齿轮装置产生的压力来推送泥浆，实现了泥浆的输送。

它在油田钻井、地下矿井开采和隧道施工等工程中发挥着重要的作用。

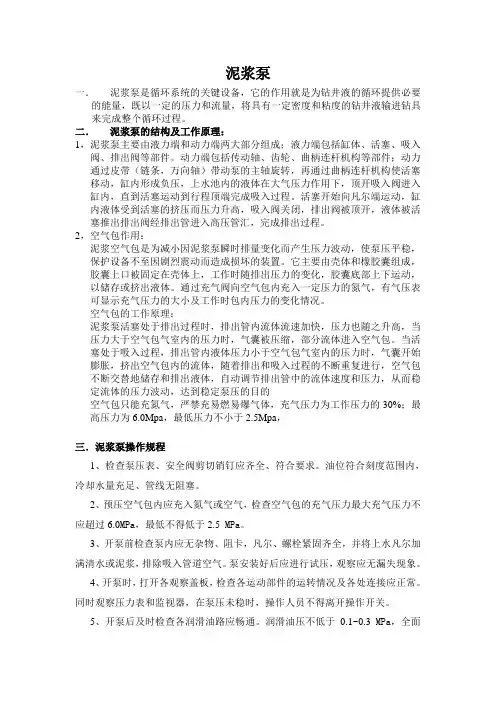

泥浆泵一．泥浆泵是循环系统的关键设备，它的作用就是为钻井液的循环提供必要的能量，既以一定的压力和流量，将具有一定密度和粘度的钻井液输进钻具来完成整个循环过程。

二．泥浆泵的结构及工作原理：1，泥浆泵主要由液力端和动力端两大部分组成；液力端包括缸体、活塞、吸入阀、排出阀等部件。

动力端包括传动轴、齿轮、曲柄连杆机构等部件；动力通过皮带（链条，万向轴）带动泵的主轴旋转，再通过曲柄连杆机构使活塞移动，缸内形成负压，上水池内的液体在大气压力作用下，顶开吸入阀进入缸内，直到活塞运动到行程顶端完成吸入过程。

活塞开始向凡尔端运动，缸内液体受到活塞的挤压而压力升高，吸入阀关闭，排出阀被顶开，液体被活塞推出排出阀经排出管进入高压管汇，完成排出过程。

2，空气包作用：泥浆空气包是为减小因泥浆泵瞬时排量变化而产生压力波动，使泵压平稳，保护设备不至因剧烈震动而造成损坏的装置。

它主要由壳体和橡胶囊组成，胶囊上口被固定在壳体上，工作时随排出压力的变化，胶囊底部上下运动，以储存或挤出液体。

通过充气阀向空气包内充入一定压力的氮气，有气压表可显示充气压力的大小及工作时包内压力的变化情况。

空气包的工作原理：泥浆泵活塞处于排出过程时，排出管内流体流速加快，压力也随之升高，当压力大于空气包气室内的压力时，气囊被压缩，部分流体进入空气包。

当活塞处于吸入过程，排出管内液体压力小于空气包气室内的压力时，气囊开始膨胀，挤出空气包内的流体，随着排出和吸入过程的不断重复进行，空气包不断交替地储存和排出液体，自动调节排出管中的流体速度和压力，从而稳定流体的压力波动，达到稳定泵压的目的空气包只能充氮气，严禁充易燃易爆气体，充气压力为工作压力的30%；最高压力为6.0Mpa，最低压力不小于2.5Mpa，三．泥浆泵操作规程1、检查泵压表、安全阀剪切销钉应齐全、符合要求。

油位符合刻度范围内，冷却水量充足、管线无阻塞。

2、预压空气包内应充入氮气或空气，检查空气包的充气压力最大充气压力不应超过6.0MPa，最低不得低于2.5 MPa。

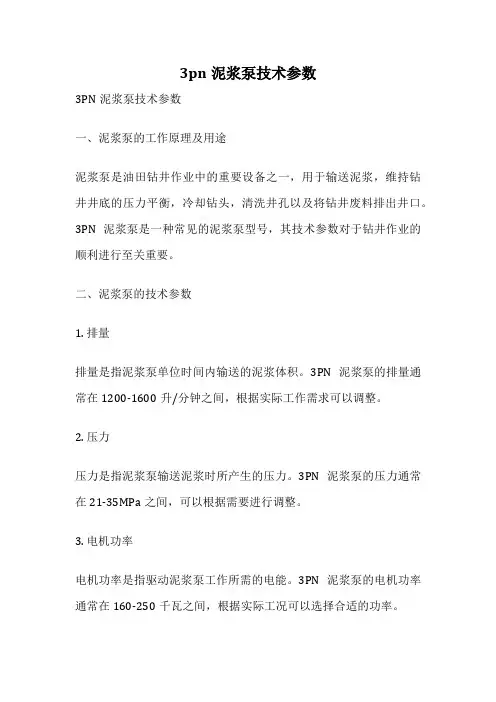

3pn泥浆泵技术参数3PN泥浆泵技术参数一、泥浆泵的工作原理及用途泥浆泵是油田钻井作业中的重要设备之一，用于输送泥浆，维持钻井井底的压力平衡，冷却钻头，清洗井孔以及将钻井废料排出井口。

3PN泥浆泵是一种常见的泥浆泵型号，其技术参数对于钻井作业的顺利进行至关重要。

二、泥浆泵的技术参数1. 排量排量是指泥浆泵单位时间内输送的泥浆体积。

3PN泥浆泵的排量通常在1200-1600升/分钟之间，根据实际工作需求可以调整。

2. 压力压力是指泥浆泵输送泥浆时所产生的压力。

3PN泥浆泵的压力通常在21-35MPa之间，可以根据需要进行调整。

3. 电机功率电机功率是指驱动泥浆泵工作所需的电能。

3PN泥浆泵的电机功率通常在160-250千瓦之间，根据实际工况可以选择合适的功率。

4. 压力损失压力损失是指泥浆在输送过程中由于摩擦等原因导致的压力降低。

3PN泥浆泵的压力损失通常在0.5-1.5MPa之间，需要根据实际情况进行调整和控制。

5. 进口直径和出口直径进口直径是指泥浆泵进口管道的直径，出口直径是指泥浆泵出口管道的直径。

3PN泥浆泵的进口直径通常在150-200毫米之间，出口直径通常在100-150毫米之间。

6. 转速转速是指泥浆泵转子的转动速度。

3PN泥浆泵的转速通常在400-600转/分钟之间，可以根据实际需求进行调整。

7. 重量和尺寸重量和尺寸是指泥浆泵的重量和外形尺寸。

3PN泥浆泵的重量通常在5-8吨之间，尺寸通常在3500-4000毫米之间。

8. 驱动方式驱动方式是指泥浆泵的驱动方式，可以是电动驱动或柴油机驱动。

3PN泥浆泵通常采用电动驱动，以保证稳定的功率输出和工作效率。

三、泥浆泵的维护与保养1. 定期检查泥浆泵的各项技术参数，确保其处于正常工作状态。

2. 注意泥浆泵的冷却系统，保证泥浆泵在工作过程中不会过热。

3. 定期更换泥浆泵的密封件，保证其密封性能良好，避免漏泥。

4. 定期清洗泥浆泵的滤网，防止泥浆泵被泥浆中的固体颗粒堵塞。

石油钻井中泥浆泵组成工作原理及故障维护
泥浆泵的工作原理：
泥浆泵是通过驱动装置（通常是电动机或柴油发动机）驱动泵体中的
叶轮旋转，从而产生负压区域。

在负压作用下，泥浆从井口进入泵体的吸
入口，然后被叶轮的旋转动力带到泵体的排出口。

整个过程中，泥浆是通
过泵体进出口的连接装置进入和离开泵体的。

泥浆泵的故障维护：
泥浆泵在使用过程中常常会出现一些故障，如泵体漏泥、电机过热等。

下面是一些常见的故障及其维护方法：
1.泵体漏泥：
泵体漏泥通常是由于密封失效或密封件磨损导致的。

维修时，可以更
换密封件或调整紧固螺栓的紧度。

2.电机过热：
电机过热可能是由于电机负载过大或电机与泵体之间的传动装置不正
常引起的。

在这种情况下，应检查电机负载是否超过额定负荷，及时更换
过热的电机或修复传动装置。

3.泵体启动困难：
泵体启动困难可能是由于电源故障或电机内部部件故障引起的。

维修时，应检查电源是否正常，并检查电机内部是否有异物，如有异物应清理
或更换部件。

4.泵体出现异常噪音：
异常噪音通常是由于泵体内部零件磨损或松动引起的。

在这种情况下，应检查泵体内部是否有松动的零部件，并适时更换磨损的零部件。

总结：
泥浆泵在石油钻井中具有重要的作用，它通过泵体的工作原理将泥浆
从井口输送到井筒中。

在使用过程中，我们需要保持泵体的正常工作状态，及时发现并处理故障。

通过以上介绍的工作原理和常见故障维护方法，相
信读者对石油钻井中的泥浆泵有了更深入的了解。

第一章绪论1.1 泥浆泵的发展到目前为止，使用泥浆泵钻井己有一百多年的历史。

早期的泥浆泵的功能仅在于循环泥浆、冷却井底、携带岩屑和在井壁形成泥饼。

在四十年代末，采用了喷射式钻井，以及后来的井下动力钻具钻井，利用高压泥浆的冲蚀力辅助破碎岩石可以加快钻井速度，利用泥浆的动力驱动井下涡轮钻具也可以旋转钻井，从而扩大了泥浆泵的功能和使用范围。

泥浆泵早期的典型结构是双缸双作用泵，这种泵使用时比较可靠，但是体积和重量都较大，效率低，压力波动大。

随着钻井井深的增加和套管层次的增多，对钻井泵的排量和泵压提出了愈来愈高的要求。

这也导致了泵功率的急剧加大，泵的重量和外形尺寸也随之增加。

为减轻泵重，当时在双缸泵的设计上较大的改进是以钢代铁和减小泵宽。

以钢带铁是用钢板焊接的泵壳代换铸铁泵壳，并将一些零件改用优质合金钢制造;减小泵宽是应用大直径的滚动轴承作连杆大端支撑，摒弃悬臂曲拐轴设计。

这样，两缸中心距明显缩小。

这些都是50年代双缸泵的主要改进之处。

当然，除此之外在细节结构上也有不少改进。

尽管在50-60年代喷射钻井工艺本身提出了5⨯Pa的泵压要求，但双缸泵的实际持续工作泵压只能达21010到5⨯Pa左右。

限制泵压提高的主要因素是活塞橡胶皮碗的寿命。

双缸双作用15010泵的活塞是“捂”在缸体里的，冷却散热条件极差。

尽管冲次不高，但在高压下由于活塞皮碗与缸套的摩擦，仍将产生100℃上下的温度:再加上与缸套间的各种磨损作用，皮碗很快老化破裂，不能保证钻井作业的正常进行和使用的合理寿命。

但这种单向活塞和敞口缸套的结构给吸入带来了特殊的问题，即三缸泵的吸入过程中，只要缸内压力低于当地大气压，空气就可能从活塞背后侵入液缸而破坏正常吸入。

所以，在原则上三缸泵应配置灌注泵，这也是国外通常的做法。

三缸单作用泥浆泵的优点在于体积小、重量轻、效率高、压力波动小，特别适用于钻井。

三缸单作用泥浆泵经过三十多年的不断改进和完善，在性能上、结构上、可靠性、适应性与经济性等方面，已经走向成熟，使用效果也很显著。

泥浆泵工作原理Document number : PBGCG-0857-BTDO-0089-PTT1998基于曲柄连杆比的泥浆泵工作机理的研究序言泥浆泵是泵类产品中出现较早的一种，至今己有几百年的历史n在离心式和容积式两大类泵中，泥浆泵属于容积式泵。

它是借助于工作腔里的容积周期性变化来达到输送液体的目的；原动机的机械能经泵直接转化为输送液体的压力能；泵的流量值取决于泵工作腔容积的变化值及其在单位时间内的变化次数（频率），而（在理论上）与排出压力无关。

泥浆泵是借助于活塞（柱塞）在液缸工作腔中的往复运动（或通过隔膜、波纹管等挠性元件在工作腔内的周期性弹性变形）来使工作腔容积产生周期性变化的。

在结构上泥浆泵是借助密封装置与外界隔绝，通过泵阀（吸入阀或排出阀）与管路沟通或闭合。

泥浆泵这一实现工作腔容积变化的特点，决定了泥浆泵有以下特点：1-瞬时流量是脉动的；2-平均流量是恒定的；3.泵的压力取决于管路特性；4.对输送介质（液体）有较强的适应性；5.有良好的自吸能力。

在泥浆泵中，液体介质的吸入和排出过程（即容积变化过程）是交替进行的，而且活塞（柱塞）在位移过程中，其速度又在不断的变化之中.泵的单个工作腔中的瞬时流量不仅随时间变化而且是不连续的。

在多缸泵中•如果工作腔的工作相位安排适当，可减小排出管路中瞬时流量的脉动幅值，但不能使瞬时流量绝对稳定，所以说流量脉动是曲柄连杆式泥浆泵的固有特征，也是一大缺点。

其流量的周期性脉动使排出压力随之波动，进而引起振动和噪声，对泵缸内的零件、泵阀的运动、活塞杆及动力系统和整个排出系统造成不利影响。

特别是在高压情况下，金属受到交变载荷容易产生疲劳破坏，使元件、仪表、设备受损。

文献[1][2]表明流量脉动是泥浆泵出现事故的主要原因之一，钻井事故中的40%左右来源于泥浆泵°从文献［3］［4］可知降低压力脉动可以明显的提高泵的性能，故消除或减弱系统中产生的压力脉动，使泵工作平稳是泥浆泵使用和设计中提出的重要课题a泥浆泵上常用的用于衰减排出系统波动的装置一一空气包，空气包是泥浆泵液力系统的重要组成部分。

长庆区域目前使用的泥浆泵主要为F系列和青州系列泥浆泵。

泥浆泵在现场使用过程中，因不能正确使用泥浆泵，导致损坏等情况发生。

为便于钻井队大班人员懂结构原理及正确使用，现对泥浆泵进行介绍。

泥浆泵的结构和特点泥浆泵的结构图小齿轮轴总成曲轴总成青州十字头总成泥浆泵液力端总成排出管总成空气包总成泥浆泵动力端主要组成：底座、机架、小齿轮轴总成、大齿轮轴总成、十字头总成、传动机组或直流马达等；泥浆泵液力端主要组成：液缸、吸入阀、排出阀、缸套、活塞、活塞杆（柱塞、盘根及缸套）、吸入管、吸入空气包、排出管、排出滤网总成、排出空气包、安全阀、缸盖、阀盖、喷淋泵总成。

泥浆泵的工作原理泥浆泵是一种往复式柱塞泵，它通过曲柄连杆机构，把旋转运动转为十字头及活塞的往复直线运动 ，把低压的泥浆压缩成高压泥浆。

在钻井过程中以高压向井底输送高粘度、大比重和含砂量较高的钻井液，用以冷却钻头、冲刷井底、破碎岩石，从井底返回时携带出岩屑，是石油钻井作业最重要的工艺设备之一。

泥浆泵的工作过程分为吸入过程和排出过程两步。

习惯上我们把泥浆泵分为液力端和动力端两部分。

动力端用来传递动力和转换运动方式及速度。

为液力端提供合适的动力；液力端用来将机械能转变为液体内能，以输送泥浆。

泥浆泵的使用泥浆泵启动前的检查1、确保各相对运动部件得到有效润滑，温度正常。

严禁在一台三缸泵中使用两种直径的活塞。

2、确保冷却装置工作正常。

3、连接密封装置可靠。

4、检查泥浆管线上所有阀门，是否处于起动前的正确状态。

5、检查空气包的充气压力是否符合要求。

充气时仅能使用压缩氮气，不能使用氧气或氢气等易燃易爆气体。

充气压4.5Mpa。

6、检查泵压表及安全阀销子位置是否正常。

泥浆泵启动时注意事项1、钻井液泵起动时应有清晰明确的联络信号或标志，按“一动二转三负荷”使泵起动运转。

工作时，安全阀、管汇、立管附近及水龙带下不允许人员长期逗留。

2、尽可能低速起动，缓慢增速，以提高容积效率。

3、不使用灌注泵时，泵的最高速度就得降低，其数值以泵能正常工作为准。

钻井泥浆泵结构工作原理泥浆泵原理泥浆泵是在钻探过程中，向钻孔输送泥浆或水等冲洗液的机械。

泥浆泵是钻探机械设备的重要组成部分。

它的主要作用是在钻进过程中将泥浆随钻头钻进注入井下，起着冷却钻头，清洗钻具、固着井壁、驱动钻进，并将打钻后岩屑带回地面的作用。

在常用的正循环钻探中﹐泥浆泵是将地表冲洗介质─清水﹑泥浆或聚合物冲洗液在一定的压力下﹐经过高压软管﹑水龙头及钻杆柱中心孔直送钻头的底端﹐以达到冷却钻头﹑将切削下来的岩屑清除并输送到地表的目的。

常用的泥浆泵是活塞式或柱塞式的﹐由动力机带动泵的曲轴回转﹐曲轴通过十字头再带动活塞或柱塞在泵缸中做往復运动。

在吸入和排出阀的交替作用下﹐实现压送与循环冲洗液的目的。

泥浆泵性能泥浆泵性能的两个主要参数为排量和压力。

排量以每分钟排出若干升计算﹐它与钻孔直径及所要求的冲洗液自孔底上返速度有关﹐即孔径越大﹐所需排量越大。

要求冲洗液的上返速度能够把钻头切削下来的岩屑﹑岩粉及时冲离孔底﹐并可靠地携带到地表。

地质岩心钻探时﹐一般上返速度在0.4～1米/分左右。

泵的压力大小取决于钻孔的深浅﹐冲洗液所经过的通道的阻力以及所输送冲洗液的性质等。

钻孔越深﹐管路阻力越大﹐需要的压力越高。

随着钻孔直径﹑深度的变化﹐要求泵的排量也能随时加以调节。

在泵的机构中设有变速箱或以液压马达调节其速度﹐以达到改变排量的目的。

为了準确掌握泵的压力和排量的变化﹐泥浆泵上要安装流量计和压力表﹐随时使钻探人员瞭解泵的运转情况﹐同时通过压力变化判别孔内状况是否正常以预防发生孔内事故。

泥浆泵分类泥浆泵分单作用及双作用两种型式﹐单作用式泥浆泵在活塞往复运动的一个循环中仅完成一次吸排水动作。

而双作用式泥浆泵每往復一次完成两次吸排水动作。

若按泥浆泵的缸数分类﹐有单缸﹑双缸及三缸3种型式。

污水泥浆泵是单级单吸立式离心泵,主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。

蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐蚀性较好,加工工艺方便。

泥浆泵的原理泥浆泵是一种用于输送泥浆的设备，广泛应用于石油钻井、煤矿、地质勘探等领域。

它的工作原理主要包括泵的结构和工作过程两个方面。

泥浆泵的结构通常由泵体、叶轮、轴承、密封装置等部件组成，通过叶轮的旋转来实现泥浆的吸入和排出。

在泥浆泵的工作过程中，泵体内形成了一定的真空度，使得泥浆被吸入泵体内，然后通过叶轮的旋转运动将泥浆排出。

泥浆泵的工作原理可以分为以下几个方面来详细介绍：1. 泥浆泵的吸入过程。

泥浆泵的吸入过程是通过泵体内部的真空度来实现的。

当泵体内形成一定的真空度后，泥浆就会被大气压力推动进入泵体内。

在这个过程中，泵体的密封装置起到了关键作用，它能够有效地防止泥浆泄漏，保证泥浆能够被充分吸入。

2. 泥浆泵的排出过程。

泥浆泵的排出过程是通过叶轮的旋转来实现的。

当叶轮旋转时，泥浆被迫向前推进，从而实现了泥浆的排出。

叶轮的旋转速度和叶轮的叶片数量都会影响泥浆的排出效果，因此需要根据具体的工作要求来调整叶轮的参数。

3. 泥浆泵的工作原理。

泥浆泵的工作原理主要是通过泵体的结构和叶轮的旋转来实现的。

泥浆泵的泵体通常采用耐磨材料制成，能够有效地抵抗泥浆的腐蚀和磨损。

叶轮则是通过电机驱动，旋转时产生离心力，从而实现泥浆的吸入和排出。

总的来说，泥浆泵的原理是通过泵体的结构和叶轮的旋转来实现泥浆的吸入和排出。

在实际的工作中，需要根据具体的工作要求来调整泵体和叶轮的参数，以确保泥浆泵能够正常、高效地工作。

同时，对泥浆泵的维护和保养也是非常重要的，只有做好这些工作，才能保证泥浆泵的长期稳定运行。

泥沙泵工作原理
泥沙泵是一种用于输送泥浆、沙子、碎石等颗粒物料的设备，广泛应用于河道清淤、沙石输送、矿山矿砂输送等领域。

泥沙泵工作原理主要是通过机械作用和压力差实现颗粒物料的输送。

泥沙泵的主要构成部分包括泵体、叶轮、轴承箱、泵盖和轴等。

当泥沙泵启动时，电机驱动轴转动，轴带动叶轮旋转。

叶轮在旋转的过程中产生离心力，使泥浆、沙子等颗粒物料被吸入泵体内。

泥沙泵内部的泵腔和叶轮之间形成的密闭空间会不断改变体积，从而产生负压和正压。

在叶轮的作用下，泥浆、沙子等颗粒物料被吸入泵腔内，并随着叶轮的旋转被迅速输送至出口。

泥沙泵的出口处通常连接着输送管道，颗粒物料通过管道输送至目的地。

在输送过程中，泥沙泵可以根据需要调整进出口的阀门，控制颗粒物料的流量和输送方向。

总的来说，泥沙泵工作原理是利用叶轮的旋转产生的离心力和压力差，将泥浆、沙子等颗粒物料从吸入口吸入泵体内，然后通过泵腔和管道输送至目的地。

泥沙泵在清淤、疏浚、矿砂输送等工程中发挥着重要作用，提高了工作效率，减少了人力和时间成本。

总的来看，泥沙泵工作原理简单明了，操作方便，适用于各种颗粒物料的输送。

随着工程技术的不断发展和创新，泥沙泵的性能和输
送效率将得到进一步提升，为工程建设和生产提供更加便利的条件。

希望通过本文的介绍，读者能更加深入了解泥沙泵的工作原理和应用范围，为相关领域的工作者提供参考和借鉴。

石油钻井泥浆泵的维修方法分析发布时间：2021-09-29T01:01:15.531Z 来源：《科学与技术》2021年第15期作者：刘涛[导读] 泥浆泵是油田钻井工作中不可或缺的一种钻井配套设备，在钻探过程中主要用来传输水、泥浆等物质，起到冷却钻头、冲洗钻头等一系列重要作用。

刘涛中石化四机石油机械有限公司 434020摘要：泥浆泵是油田钻井工作中不可或缺的一种钻井配套设备，在钻探过程中主要用来传输水、泥浆等物质，起到冷却钻头、冲洗钻头等一系列重要作用。

本文首先介绍了石油钻井泥浆泵的工作原理，其次分析其常见故障，最后就石油泥浆泵在日常维修中需要注意的事项进行探讨，提出建议。

关键字：石油钻井；泥浆泵；维修方法前言：泥浆泵是石油钻井生产作业中的关键配套设备，但是由于泥浆泵所输送的泥浆中含有大量泥砂含、其粘性大、压力高，且具有一定的腐蚀性，很容易使泥浆泵各个部件受到磨损而无法进行正常的工作，因此维修方法的选择就至关重要，合理有效的维修手段有着延长泥浆泵使用寿命的重要意义。

1.石油钻井泥浆泵的工作原理石油钻井泥浆泵是一种容积式泥浆泵，主要通过周期性地改变密封工作腔的容积，将原来的机械动能转化为承载传输液体的压力能，进而完成作业。

泥浆泵的运作主要分为吸入过程和排出过程，随着机器不停的运作，泥浆泵重复着吸入过程和排出过程，利用这两个过程将吸入的液体不断地送往井底，下面将简要阐述吸入和排出的工作流程。

吸入过程主要利用动力机的皮带、转动轴、齿轮等组成部分的运动进而带动主轴及与其连接的曲柄转动，当曲柄逆时针旋转时，活塞运动到驱动端，液缸内压力逐渐减小并形成真空，在表面压力影响下，吸入阀门被吸入池中的液体顶开，进入液缸，直到活塞移动到右端点，吸入过程不再继续，开始进行排出过程，曲柄继续沿逆时针方向旋转，这时活塞开始向着该方向移动，液缸内液体由于受到挤压，压力升高，此时，吸入阀门关闭，排出阀门被顶开，液体进入排出管，直到活塞运动到左端点，排出过程结束[1]。
