基于UG NX和ANSYS的减速箱渐开线圆柱齿轮有限元分析摘要:通过三维机械设计软件UG NX构建直齿圆柱齿轮几何实体模型,运用有限元分析软件ANSYS对齿根进行应力分析计算,计算出齿轮的最大应力和最大应变。
通过与理论分析结果的比较,说明ANSYS在齿轮计算中的有效性。
有限元分析有利于对齿轮传动过程中力学特性进行深入研究,为齿轮传动的优化设计提供了基础理论。
关键词:直齿圆柱齿轮应力分析ANSYS UG 失效齿根弯曲疲劳折断是齿轮主要失效形式之一,因为在载荷的多次重复作用下,齿根处产生的弯曲应力最大,且齿根过渡部分的截面突变及加工刀痕等引起的应力集中作用,当齿根处的交变应力超过材料的疲劳极限时,最终会造成轮齿的弯曲疲劳折断,因此,需进行齿根弯曲强度计算。
本文利用三维设计软件UG NX4.0对齿轮进行实体建模,通过软件数据接口实现数据传递,从而把所建立的实体模型导入有限元分析软件ANSYS11.0中,然后通过ANSYS对齿轮进行网格划分,加载求解,进行应力场分析,计算出轮齿传动过程中所受的最大应力、应变等,得到了齿根处最大弯曲应力,进行了齿根弯曲强度校核。
1 直齿圆柱齿轮几何实体模型的建立由于ANSYS有限元分析软件几何建模功能的限制,采用UGNX6.0建立直齿渐开线圆柱齿轮实体模型。
鉴于渐开线轮齿的复杂性,本文采用了UG NX6.0的齿轮插件来绘制齿轮。
输入想要绘制的齿轮参数(模数、齿数、压力角、齿顶高系数、顶系系数、齿轮厚度、齿轮孔直径),如图1所示,就可生成齿轮几何模型,完成建模,为了便于分析,提高运算效率,通过实体修剪,取三齿几何模型进行分析,将其保存为.prt文件格式。
本文所要分析的齿轮参数如下:齿轮转速n=1460r/min,传动功率P=50kW,模数m=4,齿轮齿数z=19,压力角α=20°,齿轮厚度34mm。
2 数据传递在UG 6.0中创建的保存为.prt文件格式的几何模型,ANSYS软件可以自动识别和导入.prt三维实体数据格式,从而实现UG和ANSYS 的数据传递,齿轮几何模型以体形式导入到ANSYS中。

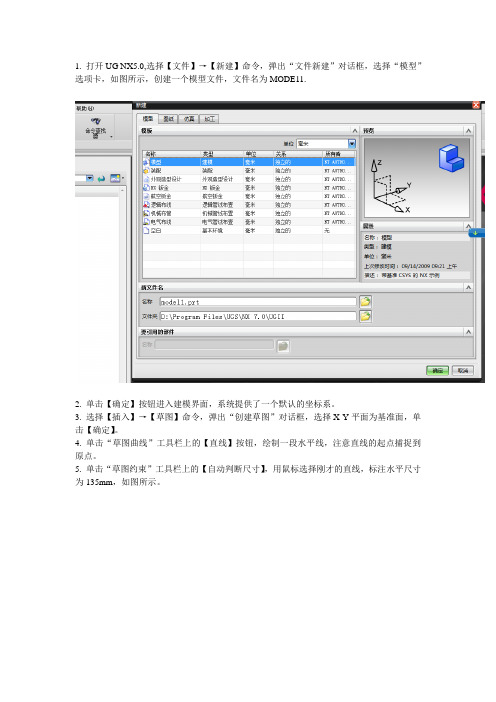

1. 打开UG NX5.0,选择【文件】→【新建】命令，弹出“文件新建”对话框，选择“模型”选项卡，如图所示，创建一个模型文件，文件名为MODE11.2. 单击【确定】按钮进入建模界面，系统提供了一个默认的坐标系。
3. 选择【插入】→【草图】命令，弹出“创建草图”对话框，选择X-Y平面为基准面，单击【确定】。
4. 单击“草图曲线”工具栏上的【直线】按钮，绘制一段水平线，注意直线的起点捕捉到原点。
5. 单击“草图约束”工具栏上的【自动判断尺寸】，用鼠标选择刚才的直线，标注水平尺寸为135mm，如图所示。
6. 单击工具栏上【圆弧】按钮，弹出绘制“圆弧”对话框，绘制两个圆弧。
圆弧的圆心分别与直线的两个端点重合，绘制圆弧是的起点与直线的端点连线分别位于水平状态，即当屏幕中出现水平引导线和水平约束图标是开始绘制圆弧，圆弧的角度要大于120°。
7. 单击工具栏上的【自动约束尺寸】，用鼠标选择刚绘制的两个圆弧，并且设置尺寸分别为R80mm和R130mm，如图所示。
8. 单击【延伸】按钮，延长直线到两个圆弧。
9. 单击直线】按钮，绘制一段如图位置的直线。
10. 单击【约束】按钮，选择选择直线和左侧圆弧，此时系统弹出“约束”对数框，选择直线与圆弧相切约束关系。
右侧同理。
11. 单击【快速修剪】按钮，将相切点以外的线剪掉，如图所示。
12.选择【完成草图】命令，退出草图编辑状态。
13.选择【拉伸】命令，弹出对话框。
在“限制”选项中“开始”项选择“对称值”，拉伸距离为48mm,单击【确定】完成拉伸。
如图所示。
14．进入草图界面，选取如下图所示面为基准面。
15．选择【圆弧】按钮，在水平线上绘制两个圆弧，左侧圆弧以原点为圆心，右侧圆弧和右侧大圆弧同心，两圆弧的尺寸分别是R50mm和R55mm，如图所示。
16．单击【直线】按钮，绘制两直线，封闭两个圆弧，直线的两个起点和终点分别是两圆弧的起点和终点。
如图所示。
17．退出草图。

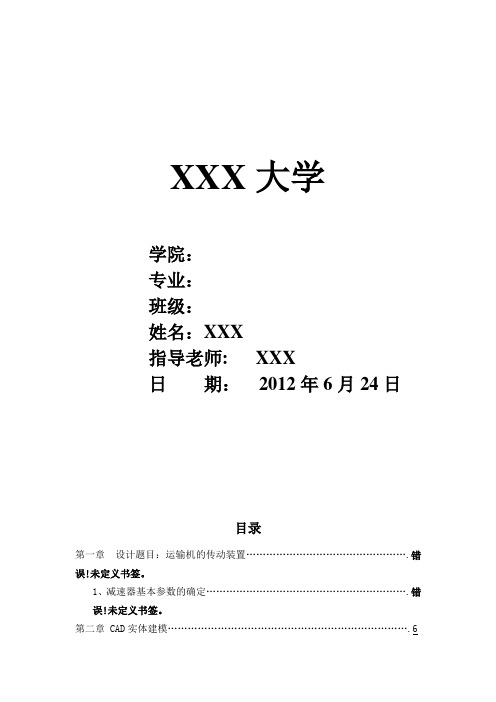

XXX大学学院：专业：班级：姓名：XXX指导老师: XXX日期：2012年6月24日目录第一章设计题目：运输机的传动装置………………………………………….错误！未定义书签。
1、减速器基本参数的确定…………………………………………………….错误！未定义书签。
第二章 CAD实体建模 (6)2.1 UG软件概述 (6)2.2 部件建模 (6)2.3 装配 (13)第三章利用UG进行运动仿真 (15)3.1创建模型： (15)3.2 输出结果 (16)3.3 结论 (16)第四章利用UG NX6.0进行有限元分析与优化 (17)4.1 UG/CAE (17)4.2 有限元分析 (17)4.3 结论 (19)4.4 结构优化 (19)4.5结果与小结 (21)4.6 结论 (21)第五章箱体加工工艺规程编制 (21)5.1概述 (21)5.2材料、毛培制造方法的选择及毛坯图 (22)5.3加工阶段划分 (24)5.4加工工作量及工艺手段组合 (26)5.5刀具、量具选择 (27)5.6切削用量、时间定额的计算 (28)第六章Master cam 数控加工 (30)6.1 master cam的界面创建 (30)6.2仿真的相关程序 (35)参考文献 (39)总结 (40)设计题目：运输机的传动装置1 . 带式运输机的工作原理（二级展开式圆柱齿轮减速器带式运输机的传动示意图）2.工作情况：已知条件1) 工作条件：两班制，连续单向运转，载荷较平稳，室内工作，有灰尘，环境最高温度35℃； 2) 使用折旧期；8年；3) 检修间隔期：四年一次大修，两年一次中修，半年一次小修； 4) 动力来源：电力，三相交流电，电压380/220V ； 5) 运输带速度容许误差：±5%；6) 制造条件及生产批量：一般机械厂制造，小批量生产。
参数输机工作轴转矩运输带工作速度一、减速器基本参数的确定1.1.电动机选择：1.2.计算传动装置的运动和动力参数1.3.齿轮参数1.4. 各轴参数1.4.1 高速轴设计如图所示1.4.2 中间轴设计如图所示1.4.2 输出轴设计如图所示5.箱体结构的设计减速器的箱体采用铸造（HT200）制成，采用剖分式结构为了保证齿轮佳合质量，大端盖分机体采用67is H 配合. 5.1. 机体有足够的刚度 在机体为加肋，外轮廓为长方形，增强了轴承座刚度 5.2. 考虑到机体内零件的润滑，密封散热。
标准齿轮建模西南交通大学机械工程学院测控技术与仪器薛东明20101807 一、打开UG软件,新建:选择模型UG8.5中,点击菜单栏中的”GC工具箱”/”齿轮建模”/”圆柱齿轮建模”/创建齿轮/直齿轮、外啮合齿轮、滚齿下面设置齿轮参数：名称随便，模数3，牙数80，齿宽60，压力角20矢量对话框中选择“zc”轴点对话框中，自动判断点，点确定得到齿轮下面进行加工修整：二、创建孔在菜单栏中，插入/设计特征/孔在类型中选择常规孔，在成型中选择简单，在直径、深度中分别填30，贯通体位置中，选择绘制截图来打开创建草图对话框，草图平面中，选择平的面或平面，点击，选择坐标z轴指向的面，完成草图回到空对话框中，确定完成空孔继续创建孔，（有数据要求时，根据具体尺寸）菜单中，插入/关联复制/阵列特征，指定矢量为zc轴，指定点为坐标原点，间距为数量和截距，数量6，节距角60，选择特征为最后打出的孔，点确定完成阵列孔特征三、创建轴孔：先绘制草图，插入/任务环境中的草图，完成如图草图（具体两个圆的大小要根据数据）菜单栏中，插入/设计特征/拉伸，指定矢量下拉列表中选择–zc，极限中，开始距离为0，结束距离为22.5，选择体，求差，选择曲线为刚画出的两个圆，我们要切除两圆之间的部分。
确定，完成拉伸确定，完成拉伸。
四、边倒圆插入/细节特征/边倒圆输入边倒圆半径为3，确定完成。
五、创建倒角：插入，细节特征，到斜角。
横截面为对称，距离2.5确定，完成。
六、镜像特征：首先创建一个基准面。
基准面垂直娿zc轴，离yc-xc平面距离为齿宽的一半，即30.图中蓝色即为刚创建出的品面，线面，要把已经加工好的那一面的所有特征，已刚创建好的基准面为镜像面，镜像到另一侧。
选择特征为刚创建的边倒圆，倒斜角，指定平面为刚创建的基准面，点击确定。
完成。
七、创建腔体：在yc-xc面创建水平面，xc-zc创建基准面插入/设计特征/腔体单击矩形，选择刚刚创建的基准面为前提放置面，单击反向默认侧，打开水平参考对话框，选择刚创建的水平面为水平参考，打开腔体参数对话框。
