一级圆柱齿轮减速器设计说明书

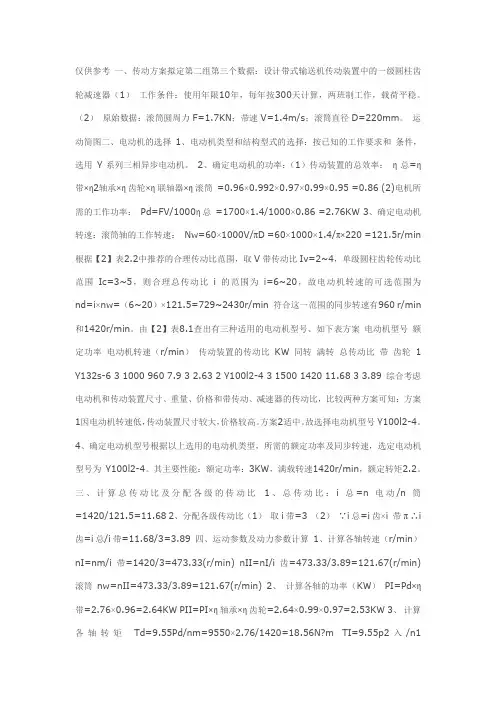

仅供参考一、传动方案拟定第二组第三个数据：设计带式输送机传动装置中的一级圆柱齿轮减速器（1）工作条件：使用年限10年，每年按300天计算，两班制工作，载荷平稳。

（2）原始数据：滚筒圆周力F=1.7KN；带速V=1.4m/s；滚筒直径D=220mm。

运动简图二、电动机的选择1、电动机类型和结构型式的选择：按已知的工作要求和条件，选用Y系列三相异步电动机。

2、确定电动机的功率：（1）传动装置的总效率：η总=η带×η2轴承×η齿轮×η联轴器×η滚筒=0.96×0.992×0.97×0.99×0.95 =0.86 (2)电机所需的工作功率：Pd=FV/1000η总=1700×1.4/1000×0.86 =2.76KW 3、确定电动机转速：滚筒轴的工作转速：Nw=60×1000V/πD =60×1000×1.4/π×220 =121.5r/min 根据【2】表2.2中推荐的合理传动比范围，取V带传动比Iv=2~4，单级圆柱齿轮传动比范围Ic=3~5，则合理总传动比i的范围为i=6~20，故电动机转速的可选范围为nd=i×nw=（6~20）×121.5=729~2430r/min 符合这一范围的同步转速有960 r/min 和1420r/min。

由【2】表8.1查出有三种适用的电动机型号、如下表方案电动机型号额定功率电动机转速（r/min）传动装置的传动比KW 同转满转总传动比带齿轮 1 Y132s-6 3 1000 960 7.9 3 2.63 2 Y100l2-4 3 1500 1420 11.68 3 3.89 综合考虑电动机和传动装置尺寸、重量、价格和带传动、减速器的传动比，比较两种方案可知：方案1因电动机转速低，传动装置尺寸较大，价格较高。

目录一、课程设计任务书 (2)二、传动方案拟定 (2)三、电动机选择 (3)四、计算总传动比及分配各级的伟动比 (3)五、运动参数及动力参数计算 (4)六、传动零件的设计计算 (4)七、轴的设计计算 (8)八、滚动轴承的选择及校核计算 (13)九、键联接的选择及校核计算 (15)一、课程设计任务书1、已知条件1）工作条件：连续单向运转，载荷平稳，空载启动，使用年限10年，工作为二班工作制。

2）使用折旧期：8年。

3）检修间隔期：四年大修一次，两年一次中修，半年一次小修。

4）动力来源：电力，三相交流，电压380/220V。

5）运输带速度允许误差：±5％。

6）制造条件及生产批量：一般机械厂制造，小批量生产。

2、设计任务量1）完成手工绘制减速器装配图1张（A2）。

2）完成CAD绘制零件工图2张（轴、齿轮各一张），同一组两人绘制不同的齿轮和轴。

3）编写设计计算说明书1份。

3、设计主要内容1）基本参数计算：传动比、功率、扭矩、效率、电机类型等。

2）基本机构设计：确定零件的装配形式及方案（轴承固定方式、润滑和密封方式等）。

3）零件设计及校核（零件受力分析、选材、基本尺寸的确定）。

4）画装配图（总体结构、装配关系、明细表）。

5）画零件图（型位公差、尺寸标注、技术要求等）。

6）写设计说明书。

7）设计数据及传动方案。

二、传动方案拟定第××组：设计单级圆柱齿轮减速器和一级带传动。

图2.1 带式输送机的传动装置简图1－电动机；2－三角带传动；3－减速器；4－联轴器；5－传动滚筒；6－皮带运输机（1）工作条件：连续单向运转，载荷平稳，空载启动，使用年限10年，小批量生产，工作为二班工作制，运输带速允许误差正负5％。

（2）原始数据：工作拉力；带速；滚筒直径；滚筒长度。

三、电动机选择1、电动机类型的选择：Y系列三相异步电动机2、电动机功率选择：(1)传动装置的总功率：按表2-5确定各部分的效率为：V带传动效率η=0.96，滚动轴承效率（一对）η=0.98，闭式齿轮传动效率η=0.96，联轴器传动效率η=0.98，传动滚筒效率η=0.95，代入得(2)电机所需的工作功率：因载荷平稳，电动机额定功率略大于即可。

机械设计基础课程设计课题名称：一级圆柱齿轮减速器的设计计算系别：机电工程系专业：机电一体化班级：12级机电班姓名：学号：指导老师：完成日期：年月日目录摘要 (1)第一章绪论 (2)1.1概述 (2)1.2本文研究容 (2)第二章减速机的介绍 (2)2.1减速机的特点、用途及作用 (2)2.2减速器的基本构造和基本运动原理 (3)第三章电动机的选择 (5)3.1电动机类型和结构的选择 (5)3.2电动机容量选择 (5)3.3电动机转速 (6)3.4传动比分配和动力运动参数计算 (7)第四章齿轮传动的设计及校核 (9)4.1齿轮材料和热处理的选择 (9)4.2齿轮几何尺寸的设计计算 (9)4.3 齿轮的结构设计 (13)第五章V带传动的设计计算 (14)各类数据的计算 (14)第六章轴的设计与校核 (17)6.1轴的设计 (17)6.2轴材料的选择和尺寸计算 (17)6.3轴的强度校核 (18)第七章轴承的选择和校核 (21)轴承的选择和校核 (21)第八章键的选择和校核 (24)8.1 I轴和II轴键的选择和键的参数 (24)8.2 I轴和II轴键的校核 (25)第九章联轴器的选择和校核 (26)9.1联轴器的选择 (26)9.2联轴器的校核 (27)第十章减速器的润滑和密封 (27)减速器的润滑和密封 (27)第十一章箱体设计 (28)箱体的结构尺寸 (28)第十二章参考文献 (31)摘要齿轮传动是现代机械中应用最广的一种传动形式。

它的主要有优点是：1.瞬时传动比恒定、工作为平稳、传动准确可靠，可传递空间任意两轴之间运动和动力。

2.适用的功率和速度围广；η之间；3.传动效率高，%=.0-9885.0%92234.工作为可靠、使用寿命长；5.外轮廓尺寸小、结构运送。

由齿轮、轴、轴承及箱体组成的齿轮减速器，用于原动机和工作为机构之间，起匹配转速和传递转矩的作用力，在现代机械中应用极为广泛。

6.国的减速器多以齿轮传动为主，但普遍存在着功率与重量比小，或者传动比大而机械效率过低的问题。

一级直齿圆柱齿轮减速器设计说明书、传动方案说明第一组：用于胶带输送机转筒的传动装置1、工作环境：室，轻度污染环境;2、原始数据：（1）运输带工作拉力F= 3800 KN ；（2）运输带工作速度v= 1.6 m/s ；（3）卷筒直径D= 320 mm ；（4）使用寿命：8年；（5）工作情况：两班制，连续单向运转，载荷较平稳;电动机带运输机传#简国(6)制造条件及生产批量：一般机械厂制造，小批量;、电动机的选择1、选择电动机类型1)电动机类型和结构型式按工作要求和条件，选用一般用途的丫系列全封闭自扇冷鼠笼型三相异步电动机。

2)电动机容量(1)卷筒轴的输出功率P W(2)电动机输出功率P rPw传动装置的总效率n式中：1,2…为从电动机至卷筒轴之间的各传动机构和轴承的效率。

由表2-4查得：角接触轴承n 1=0.99; 圆柱齿轮传动n 2=0.97;联轴器n 3=0.99; 运输卷筒n 4=0.96 V带传动5 0.95；贝y3n =0.99 x 0.97 x 0.99 x 0.96 x 0.95 〜0.85故滚筒轴的转速是n w=60v/3.14D=60 x 1.6 x 1000/(3.14 x 320)=95.54 r/mi n(3) 电动机额定功率RP0= (1~1.3) Pr=7.15~9.295查手册选取电动机的额定功率为F b=7.5 K w。

按设计手册推荐的传动机传动比围，取V带传动比i 1=2~4,单级圆柱齿轮传动Pw 6.080kwP wFv10003800 1.610006.080 kwP rP w 6.080 7.15kWn =0.85Pr 7.15kwn w 95.54r / minR)=7.5K W比i 2=3~6,贝U总传动比围是ia = (2X 3)~ (4X 6) =6~24则电动机可选择的转速围相应为nd=ia X n w = (6~24)X 95.5=573~2292 r/min根据表2-1查出，电动机同步转速符合这一围的有 750、100、1500 r/min 。

减速箱单级圆柱齿轮减速器和链传动设计说明书第一章传动方案1.1拟定传动方案设计单级圆柱齿轮减速器和链传动，总体布置简图如下:图1-1传动方案设计简图原始数据：带送带最大有效拉力F=2600N传送带带速V=1.80m/s；滚筒直径D=400mm第二章电动机的选择计算合理的选择电动机是正确使用的先决条件。

选择恰当，电动机就能安全、经济、可靠地运行；选择得不合适，轻者造成浪费，重者烧毁电动机。

2.1选择电动机类型和结构形式电动机的型号很多，如无特殊要求通常选用丫系列异步电动机。

与单相异步电动机相比，三相异步电动机运行性能好，并可节省各种材料。

按转子结构的不同，三相异步电动机可分为笼式和绕线式两种。

笼式转子的异步电动机结构简单、运行可靠、重量轻、价格便宜，得到了广泛的应用。

Y 系列电动机是全封闭自扇冷式鼠笼型三相异步电动机，是全国统一设计的基本系列，它同时是符合JB/T9616-1999 和IEC34-1 标准的有关规定，具有国际互换的特点。

Y 系列电动机具有高效、节能、起动转矩大、噪声低、振动小、可靠性高、使用维护方便等特点。

Y 系列电动机广泛应用于不含易燃、易爆或腐蚀性气体的一般场合和特殊要求的机械设备上，如金属切削机床、泵、风机、运输机械、搅拌机食品机械等。

使用条件：环境温度：-15CVBV 40C额定电压：380V,可选220-760V之间任何电压值连接方式：3KW及以下丫接法、4KW及以上为△接法2.2 电动机容量的选择电动机功率的选择电动机功率的选择对电动机的工作和经济性都有影响。

电动机的功率不能选择过小，否则难于启动或者勉强启动，使运转电流超过电动机的额定电流，导致电动机过热以致烧损。

电动机的功率也不能选择太大，否则不但浪费投资，而且电动机在低负荷下运行，其功率和功率因数都不高，造成功率浪费。

（1）传动装置的总功率：由机械设计课程设计书表10-2 选取n cy :输送机滚筒效率n cy=0.96n b：—对滚动轴承的效率n b=0.99n g：闭式圆柱齿轮传动效率n g=0.97n c :联轴器效率n c=0.99n 4w：传动卷筒效率n 4w=o.96n h：为滚子链传动效率（闭式）n h=o.96则：n 01= n c=0.99 n 23= n g x n b=0.97 x0.99=0.9603n 12=n b=0.99 n 34=n h=0.96 n 4w=0.96（2）电机所需的工作功率：应使电动机额定功率Pe稍大于所需功率Pd；即Pe> Pd工作机所需功率：Pw=FV/（1000）= 2600x1.80/1000=4.68KW电动机的输出功率:P d=也n总估算总效率为n= n 01 Xn 12Xn 23Xn 34x n 4w=0.99 x 0.99 x 0.9603 x 0.96 x 0.96=0.8674则Pd=Pw/n =4.68/0.8674=5.395KW由设计指导书表12-1可知，满足Pe> Pd条件的系列三相交流异步电动机额定功率Pe应取5.5KW(3)确定电动机转速：一般机械中，用得最多的是同步转速为1500r/min或1000r/min的电动机。
