粘贴碳纤维复合材料技术在桥墩加固中的应用

碳纤维复合新材料在桥梁施工中的应用【摘要】碳纤维是一种具有良好力学性能的新材料，在当前的很多新型结构材料的制作中有着广泛的应用。

碳纤维复合新材料具有强度大、耐热性良好、抗冲击性强、变形量小、节能环保、自重较轻以及良好的抗腐蚀性，是很多对强度等级要求较高的建设工程最常用到的建设材料。

现本文就来探讨在桥梁的建设施工中，碳纤维复合材料的应用问题。

文章首先分析了碳纤维复合材料的基本性能，继而指出了其在桥梁结构施工和桥梁加固施工中的应用，并就碳纤维复合材料的发展前景作出了展望。

【关键词】碳纤维；复合材料；桥梁施工；加固工程随着我国桥梁道路工程建设的不断发展，桥梁工程施工技术也得到了很大的提高。

同时在科技的推动下，建设施工的新型材料也在不断研发应用，这些都是我国桥梁道路施工水平提高的体现。

其中碳纤维复合材料就是其中一个具有很大优越性的现代新型桥梁施工材料，在当前的桥梁道路施工中有着极为广泛的应用。

尤其是近年来，社会的发展使得车辆对桥梁的通行能力提出更高的要求，并对桥梁的荷载能力、抗压能力、耐腐蚀能力等基本性能也提出了更高的要求。

为了满足这一需求，新型施工工艺和施工材料的应用就显得非常有必要。

本文中主要探讨了碳纤维复合材料这种新型材料的应用工艺和发展前景，指出了在新时代的发展下，利用碳纤维复合材料进行桥梁施工是未来桥梁建设施工中的一个主要发展方向。

1.碳纤维复合材料的基本性能碳纤维复合材料是一种具有高强度和高弹性模量的新型复合材料，其基本构成是由基体材料与增强材料相互结合而形成的，与其具有同种特点的复合材料还有玻璃纤维复合材料和芳纶纤维复合材料。

这三种复合材料都是通过物理组合而实现材料性能的提升，比普通的材料要具备更大的优越性。

而其中碳纤维复合材料是其中物理力学性能最好的一种复合型材料，因为在很多建设施工中都有着广泛的应用。

其主要的应用方法是以替代钢筋作为结构材料的形式，目前在桥梁的张拉施工以及加固施工中也都是较为常用的施工材料。

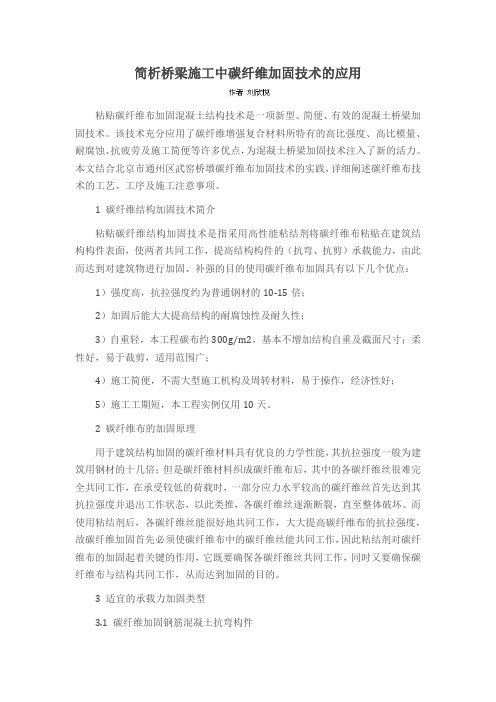

简析桥梁施工中碳纤维加固技术的应用粘贴碳纤维布加固混凝土结构技术是一项新型、简便、有效的混凝土桥梁加固技术。

该技术充分应用了碳纤维增强复合材料所特有的高比强度、高比模量、耐腐蚀、抗疲劳及施工简便等许多优点，为混凝土桥梁加固技术注入了新的活力。

本文结合北京市通州区武窑桥墩碳纤维布加固技术的实践，详细阐述碳纤维布技术的工艺、工序及施工注意事项。

1 碳纤维结构加固技术简介粘贴碳纤维结构加固技术是指采用高性能粘结剂将碳纤维布粘贴在建筑结构构件表面，使两者共同工作，提高结构构件的（抗弯、抗剪）承载能力，由此而达到对建筑物进行加固、补强的目的使用碳纤维布加固具有以下几个优点：1）强度高，抗拉强度约为普通钢材的10-15倍；2）加固后能大大提高结构的耐腐蚀性及耐久性；3）自重轻，本工程碳布约300g/m2，基本不增加结构自重及截面尺寸；柔性好，易于裁剪，适用范围广；4）施工简便，不需大型施工机构及周转材料，易于操作，经济性好；5）施工工期短，本工程实例仅用10天。

2 碳纤维布的加固原理用于建筑结构加固的碳纤维材料具有优良的力学性能，其抗拉强度一般为建筑用钢材的十几倍；但是碳纤维材料织成碳纤维布后，其中的各碳纤维丝很难完全共同工作，在承受较低的荷载时，一部分应力水平较高的碳纤维丝首先达到其抗拉强度并退出工作状态，以此类推，各碳纤维丝逐渐断裂，直至整体破坏。

而使用粘结剂后，各碳纤维丝能很好地共同工作，大大提高碳纤维布的抗拉强度，故碳纤维加固首先必须使碳纤维布中的碳纤维丝能共同工作，因此粘结剂对碳纤维布的加固起着关键的作用，它既要确保各碳纤维丝共同工作，同时又要确保碳纤维布与结构共同工作，从而达到加固的目的。

3 适宜的承载力加固类型3.1 碳纤维加固钢筋混凝土抗弯构件钢筋混凝土受弯构件的抗弯加固，是通过将碳纤维布粘贴于构件受拉区，代替或补充钢筋的受拉性能，从而提高构件的抗弯承载力。

粘贴碳纤维后，在构件受拉区混凝土开裂前，碳纤维的应变很小；在混凝土开裂后，碳纤维布逐渐参与共同工作，应变增长加快；而在钢筋屈服后，碳纤维布充分发挥作用，应变增长迅速加快，其高强高效的性能得以充分体现。

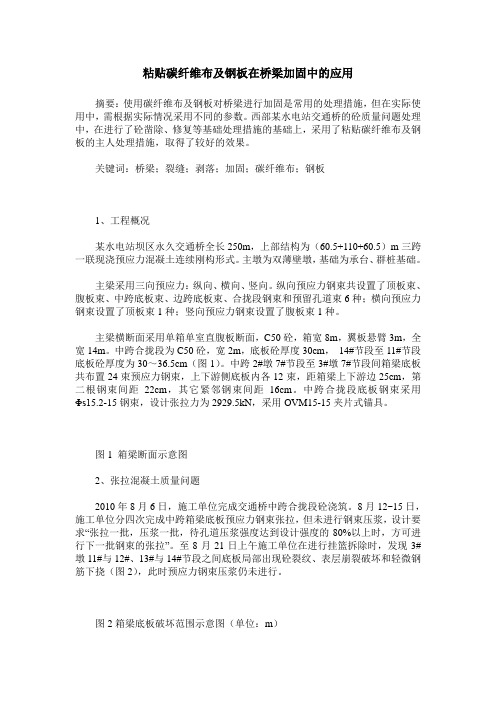

粘贴碳纤维布及钢板在桥梁加固中的应用摘要：使用碳纤维布及钢板对桥梁进行加固是常用的处理措施，但在实际使用中，需根据实际情况采用不同的参数。

西部某水电站交通桥的砼质量问题处理中，在进行了砼凿除、修复等基础处理措施的基础上，采用了粘贴碳纤维布及钢板的主人处理措施，取得了较好的效果。

关键词：桥梁；裂缝；剥落；加固；碳纤维布；钢板1、工程概况某水电站坝区永久交通桥全长250m，上部结构为（60.5+110+60.5）m三跨一联现浇预应力混凝土连续刚构形式。

主墩为双薄壁墩，基础为承台、群桩基础。

主梁采用三向预应力：纵向、横向、竖向。

纵向预应力钢束共设置了顶板束、腹板束、中跨底板束、边跨底板束、合拢段钢束和预留孔道束6种；横向预应力钢束设置了顶板束1种；竖向预应力钢束设置了腹板束1种。

主梁横断面采用单箱单室直腹板断面，C50砼，箱宽8m，翼板悬臂3m，全宽14m。

中跨合拢段为C50砼，宽2m，底板砼厚度30cm，14#节段至11#节段底板砼厚度为30～36.5cm（图1）。

中跨2#墩7#节段至3#墩7#节段间箱梁底板共布置24束预应力钢束，上下游侧底板内各12束，距箱梁上下游边25cm，第二根钢束间距22cm，其它紧邻钢束间距16cm。

中跨合拢段底板钢束采用Φs15.2-15钢束，设计张拉力为2929.5kN，采用OVM15-15夹片式锚具。

图1 箱梁断面示意图2、张拉混凝土质量问题2010年8月6日，施工单位完成交通桥中跨合拢段砼浇筑。

8月12~15日，施工单位分四次完成中跨箱梁底板预应力钢束张拉，但未进行钢束压浆，设计要求“张拉一批，压浆一批，待孔道压浆强度达到设计强度的80%以上时，方可进行下一批钢束的张拉”。

至8月21日上午施工单位在进行挂篮拆除时，发现3#墩11#与12#、13#与14#节段之间底板局部出现砼裂纹、表层崩裂破坏和轻微钢筋下挠（图2），此时预应力钢束压浆仍未进行。

图2箱梁底板破坏范围示意图（单位：m）3、采取的处理技术3.1 主要技术措施（1）首先对波纹管变位较明显的12束钢束按上下游对称放张的原则在4天时间内均匀进行预应力放张；对未受损的6束钢束在加固前进行灌浆处理。

碳纤维加固技术在桥梁工程中的应用摘要碳纤维材料用于桥梁维修与加固的技术是近年来发展成熟的一种有效的加固方法。

文通碳纤维加固桥梁的技术特点,粘贴碳纤维片材加固桥梁的应用以及碳纤维布粘贴施工步骤等方面进行分析和探讨。

关键词碳纤维材料;桥梁加固;应用碳纤维布加固修补结构技术是利用树脂类粘结材料将碳纤维布粘贴于混凝土构件表面,以达到对结构加固补强的目的。

碳纤维质轻高强、耐腐蚀、抗老化,有着优异的力学性能,用其加固补强混凝土结构施工简单、便捷。

1碳纤维加固桥梁的技术特点1.1优异的物理力学性能碳纤维是以聚丙烯腈或者中间镶沥青纤维为原料经过高温碳化制成有较高的拉伸强度,一般大1800MPa弹性模量较大,一般略大于钢材的弹性模量,大于220GPa,一般在300～640GPa之间;延伸率较小,不大于2%。

在对混凝土桥梁进行加固补强过程中,可以充分利用其高强度、高模量的特点来提高桥梁或其构件的承载力和延性,用于多种形式的结构补强,包括抗弯、抗剪、抗拉,控制裂缝及挠度的扩展,达到高效加固的目的。

1.2耐腐蚀性及耐久性好碳纤维材料的化学性质稳定,不与酸碱盐等化学物质发生反应,天气冷热变化无影响,因而用碳纤维材料加固的钢筋混凝土构件具有良好的耐腐蚀和耐久性,特别是在腐蚀环境下进行加固更有优势。

1.3粘接材料性能粘结材料的性能是保证碳纤维与混凝土共同合作的关键,它应有足够的刚度与强度,保证碳纤维与混凝土间剪力的传递,同时应用足够的韧性,不会因混凝土开裂导致脆性粘接破坏。

此外应适应现场施工条件,即能在一般条件下短时间内固化,具有适宜的流动性与粘度,固化收缩率小。

1.4适用面广由于碳纤维布是一种柔性材料,可以任意地裁剪,成型方便,所以这种加固技术可以广泛地运用于各种结构类型、各种结构形状和结构的各个部位。

2碳纤维加固技术的基本原理对桥梁进行加固时,需要将碳纤维用环氧树脂预浸成为复合增强片材(单向连续纤维片),再用环氧树脂沿受拉方向或垂直于裂缝方向粘贴在要补强的结构上。

试述碳纤维加固技术在桥梁维修养护中的应用随着桥梁建设的快速发展和交通运输业的不断发展，桥梁维修养护工作已成为保障交通运输安全和顺畅的重要工作。

碳纤维加固技术在桥梁维修养护中发挥了重要作用，其应用已经得到广泛的认可和应用。

一、碳纤维加固技术的介绍碳纤维加固技术是一种先进的加固方法，它利用高强度的纤维材料对桥梁进行加固。

碳纤维材料是一种高强度、高模量、轻质的新型复合材料，具有很高的刚度和强度，经水浸润后可提高弯曲、剪切和压缩强度，和金属材料相比，碳纤维材料的比强度、比刚度和比重分别高出3倍、7倍和1/4，因此，在桥梁加固维护中有很好的应用前景。

1.梁加固梁加固是碳纤维加固技术在桥梁维护中的主要应用之一。

该技术通过在梁底部和两侧贴补碳纤维片或者碳布进行加固，既能够增加梁的承载能力，又能够提高桥梁的整体刚度和强度。

2.墩柱加固3.桥面板加固桥面板加固是碳纤维加固技术的一种新型应用。

在过去，桥面板维修往往采用传统的混凝土加固方法，该方法成本高、施工周期长。

而碳纤维加固技术可以通过在桥面板表面覆盖碳纤维布或者碳纤维片来进行加固，降低加固成本和安装工期。

1.安全性高碳纤维它是一种高强、轻质、耐腐蚀、不易断裂的新材料，其强度和刚度高于传统的金属材料。

在应用过程中，由于其轻质性，使得在悬浮梁、悬索桥等翼型结构上使用更为安全。

2.施工方便碳纤维加固技术施工可以采用预制构件、膜松模、钉和钉蜡技术等多种现代施工方法来完成。

在施工过程中不需要停车、暂停交通，能够大幅减少施工周期，提高桥梁的维修效率。

3.寿命长根据碳纤维加固法的实践应用经验来看，其方式可以为桥梁增加寿命10至20年。

四、结论为保障桥梁的安全和可靠性，在桥梁的维护过程中，对于各种不同的桥墩或者桥面板，我们可以根据实际情况采用不同的碳纤维加固技术来完成加固工作，让桥梁的使用寿命更长，保障交通流畅，提高城市交通的安全性和可靠性。

试述碳纤维加固技术在桥梁维修养护中的应用随着桥梁的不断使用和老化，其结构逐渐出现损坏或破坏的情况。

为了确保桥梁的安全和持续性，必须通过维修和养护来恢复其结构的完整性和强度。

在维修和养护过程中，碳纤维加固技术已经成为一种普遍的应用方式。

碳纤维加固技术是一种典型的复合材料加固技术。

碳纤维具有高强度、轻量化、耐腐蚀、耐疲劳、低热膨胀系数等优点，能够有效地提高被加固物体的承载能力和抗震能力。

碳纤维加固技术的应用范围非常广泛，常用于桥梁、隧道、地下车库、建筑结构和船舶等领域。

在桥梁维修养护中的应用已经得到了广泛的推广和应用。

碳纤维加固技术在桥梁维修养护中的应用包括桥墩加固、桥面板加固、桥梁梁单元加固、桥梁桥面铺装加固和桥梁荷载试验加固等。

在这些应用中，碳纤维加固技术的应用可以提高桥梁的承载能力、延长桥梁的使用寿命、提高桥梁的抗震能力、减轻桥梁的自重和维护成本等。

在桥墩加固中，碳纤维加固技术可以有效地增强桥墩的承载能力，提高其抗震能力和抗风能力，同时也可以减轻桥墩的自重。

在桥面板加固中，碳纤维加固技术可以提高桥面板的承载能力和耐久性，并且可以消除结构的裂缝，从而减少车辆通过时的摩擦和震动。

在桥梁梁单元加固中，碳纤维加固技术可以通过在原结构上增加一层或多层碳纤维布料，来提高梁单元的刚度和承载能力，并且可以有效地防止裂纹的发生和扩展。

此外，碳纤维加固技术还可以在桥梁运营时进行桥梁荷载试验加固，以确保桥梁能够承受额定荷载并保持足够的安全性能。

总的来说，碳纤维加固技术在桥梁维修养护中的应用非常广泛，能够有效地提高桥梁的安全性和使用寿命。

随着技术的不断发展和创新，碳纤维加固技术将会有更广泛的应用和更好的发展前景。

桥墩碳纤维加固施工方案桥墩是承受桥梁荷载并将其传递到地基上的重要组成部分，因此其强度和稳定性对于整个桥梁结构的安全性至关重要。

然而，由于各种原因，桥墩往往会出现损坏或破坏的情况，如混凝土开裂、钢筋锈蚀等。

为了加固和修复这些受损的桥墩，可以采用碳纤维加固技术来提高其强度和稳定性。

碳纤维具有高强度、高模量、耐腐蚀、重量轻等特点，非常适合用于桥墩的加固。

以下是桥墩碳纤维加固的一般方案：第一步：检查和评估损伤程度在进行桥墩碳纤维加固施工之前，首先需要对桥墩的损伤程度进行全面的检查和评估。

这可以通过无损检测技术，如超声波检测、雷达扫描等来实现。

通过评估损伤的程度和类型，可以确定碳纤维加固的具体方案。

第二步：清理和准备工作面在进行碳纤维加固之前，需要对桥墩表面进行清理和准备。

首先，清理掉桥墩表面的杂物和污垢，确保施工面干净。

然后，使用喷砂或其他适当的方法将桥墩表面的混凝土杂质去除，以便碳纤维片能够充分粘附在墩体上。

第三步：设计碳纤维加固方案根据桥墩的损伤程度和结构要求，设计碳纤维加固方案。

一般来说，可以采用碳纤维片对桥墩进行加固。

根据不同的情况，可以选择不同类型和规格的碳纤维片，如碳纤维布、碳纤维板等。

第四步：施工粘接碳纤维片在施工前，需要根据设计要求将碳纤维片剪裁成适当的尺寸。

然后，使用适量的环氧树脂粘合剂将碳纤维片粘贴到桥墩表面。

在粘贴过程中，要确保碳纤维片与墩体表面充分贴合，并排除空气和杂质。

第五步：加固构件施工对于一些需要加固的结构部位，如墩顶、墩基等，可以使用碳纤维加固构件进行施工。

碳纤维加固构件一般由碳纤维板或条构成，可以根据具体需求进行定制。

施工时，将碳纤维构件通过螺栓或其他固定方式连接到墩体上。

第六步：做好防护措施在施工完成后，需要采取适当的防护措施来保护碳纤维加固层免受外界环境的影响。

例如，可以在碳纤维表面涂覆防水涂料，以增强其耐久性和防腐能力。

此外，还可以设置护栏等设施，确保人员和车辆不会对加固结构造成破坏。
