放射科大型设备故障分析年度计划和总结报告随着医疗技术的不断发展，放射科大型设备在诊断和治疗疾病中发挥着越来越重要的作用。
这些设备的正常运行也面临着诸多挑战，故障现象时有发生。
为了提高设备使用效率，保障患者安全，我们需要对设备故障进行深入分析，找出原因，制定相应的预防和应对措施。
本文将对放射科大型设备故障进行年度分析，并提出总结报告。
一、2019年设备故障情况在2019年，我们共发生了10起放射科大型设备故障。
其中，X光机故障4起，CT设备故障3起，核磁共振设备故障2起，PET设备故障1起。
这些故障严重影响了设备的正常运行，导致患者就诊时间延长，甚至影响了患者的治疗效果。
二、设备故障原因分析针对2019年的设备故障情况，我们进行了深入的调查和分析，找出了以下几个主要原因：1.1 设备老化部分放射科大型设备已经使用了十几年，随着设备的不断使用，各个部件都会出现磨损，导致设备性能下降。
例如，2019年发生的X光机故障中，有3台设备的光源已经使用了超过20年，出现了严重的老化问题。
1.2 人为操作不当部分医护人员在使用放射科大型设备时，没有严格按照操作规程进行操作，导致设备损坏。
例如，2019年发生的CT设备故障中，有一起是由于操作人员在进行扫描过程中误按了关闭按钮，导致设备突然停止工作。
1.3 环境因素影响放射科大型设备对环境的要求较高，如果环境温度、湿度等条件不合适，也会影响设备的正常运行。
例如，2019年发生的核磁共振设备故障中，有一起是由于设备所在的房间温度过高，导致设备散热不良，最终出现故障。
三、预防和应对措施针对2019年的设备故障情况，我们提出了以下预防和应对措施：2.1 加强设备维护保养定期对放射科大型设备进行维护保养，及时更换磨损部件，确保设备的正常运行。
加强对设备的巡检工作，发现异常情况及时处理。
2.2 提高医护人员的操作技能加强医护人员的操作培训，确保他们熟练掌握各种设备的使用方法。

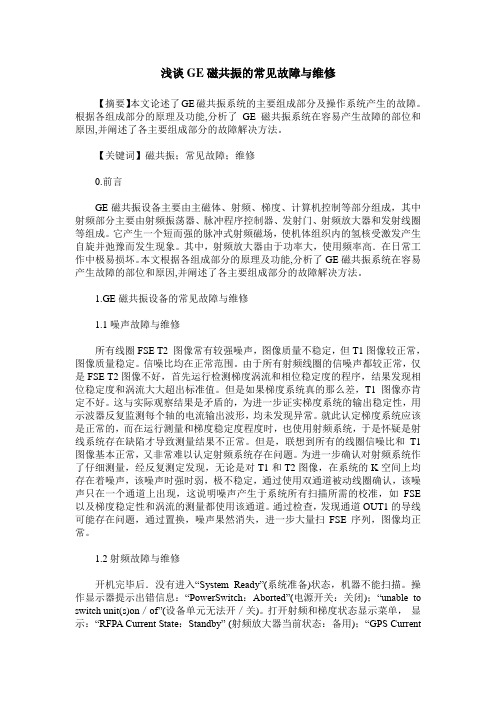

浅谈GE磁共振的常见故障与维修【摘要】本文论述了GE磁共振系统的主要组成部分及操作系统产生的故障。
根据各组成部分的原理及功能,分析了GE磁共振系统在容易产生故障的部位和原因,并阐述了各主要组成部分的故障解决方法。
【关键词】磁共振；常见故障；维修0.前言GE磁共振设备主要由主磁体、射频、梯度、计算机控制等部分组成，其中射频部分主要由射频振荡器、脉冲程序控制器、发射门、射频放大器和发射线圈等组成。
它产生一个短而强的脉冲式射频磁场，使机体组织内的氢核受激发产生自旋并弛豫而发生现象。
其中，射频放大器由于功率大，使用频率高．在日常工作中极易损坏。
本文根据各组成部分的原理及功能,分析了GE磁共振系统在容易产生故障的部位和原因,并阐述了各主要组成部分的故障解决方法。
1.GE磁共振设备的常见故障与维修1.1噪声故障与维修所有线圈FSE T2 图像常有较强噪声，图像质量不稳定，但T1图像较正常，图像质量稳定。
信噪比均在正常范围。
由于所有射频线圈的信噪声都较正常，仅是FSE T2图像不好，首先运行检测梯度涡流和相位稳定度的程序，结果发现相位稳定度和涡流大大超出标准值。
但是如果梯度系统真的那么差，T1图像亦肯定不好。
这与实际观察结果是矛盾的，为进一步证实梯度系统的输出稳定性，用示波器反复监测每个轴的电流输出波形，均未发现异常。
就此认定梯度系统应该是正常的，而在运行测量和梯度稳定度程度时，也使用射频系统，于是怀疑是射线系统存在缺陷才导致测量结果不正常。
但是，联想到所有的线圈信噪比和T1图像基本正常，又非常难以认定射频系统存在问题。
为进一步确认对射频系统作了仔细测量，经反复测定发现，无论是对T1和T2图像，在系统的K空间上均存在着噪声，该噪声时强时弱，极不稳定，通过使用双通道被动线圈确认，该噪声只在一个通道上出现，这说明噪声产生于系统所有扫描所需的校准，如FSE 以及梯度稳定性和涡流的测量都使用该通道。
通过检查，发现通道OUT1的导线可能存在问题，通过置换，噪声果然消失，进一步大量扫FSE序列，图像均正常。
GE多排螺旋CT故障检修2例马承华;胡昕【摘要】GE多排螺旋CT在我国各大医院广泛使用,具有性价比高和性能稳定的特点.但经较长时间运行后以及其他原因,也出现了一些故障.现将CT维修中遇到的2例较特殊的故障介绍如下,以供同行参考.1 故障一1.1 故障现象在更换新球管后用2i扫描,图像一白一黑,选择层厚越薄越明显.2幅图像的CT值相差不大,但2个图像的SD相差约1倍(见图1).用li扫描图像正常,但图像颗粒粗,扫描中机器不显示任何错误信息.【期刊名称】《医疗卫生装备》【年(卷),期】2012(033)002【总页数】1页(P148)【作者】马承华;胡昕【作者单位】武警广东省总队医院,广州510507;武警广东省总队医院,广州510507【正文语种】中文【中图分类】TH774GE多排螺旋CT在我国各大医院广泛使用，具有性价比高和性能稳定的特点。
但经较长时间运行后以及其他原因，也出现了一些故障。
现将CT维修中遇到的2例较特殊的故障介绍如下，以供同行参考。
在更换新球管后用2i扫描，图像一白一黑，选择层厚越薄越明显。
2幅图像的CT值相差不大，但2个图像的SD相差约 1倍（见图1）。
用 1i扫描图像正常，但图像颗粒粗，扫描中机器不显示任何错误信息。
根据上述现象和维修经验分析，故障原因可能有以下几种：（1）球管POR未调准；（2）校准文件（CA）故障[1]；（3）系统软件故障；（4）Collimater故障；（5）球管故障。
根据上面的故障分析，重新检测球管的POR、ISO等程序，经多次检测，所测数据都在允许的范围内，而且每次测得的值也基本保持不变。
拆下球管，未发现异常，再装回球管，重调球管的POR、ISO等相关程序，其2i扫描图像还是一白一黑。
将机器最原始的CA文件restore到系统中，先做一次空气校准，用2i扫描图像依旧，然后再做空气加模型的校准，用2i扫描图像无变化。
以前碰过类似的问题，常常restore原始CA文件就能解决，但这次不行，考虑可能是系统本身出现故障。
GECT机扫描床的故障检修GE CT机扫描床的故障检修GE CT机扫描床的故障检修GE公司的Hispeed FX／i CT机是一款亚秒高档单排螺旋CT机，在市县级医院使用多。
本人就实际工作中遇到的CT机扫描床故障及检修实例作一介绍，供同行参考。
1 故障现象一扫描床不能降但能升，操作台显示器上无任何错误代码。
故障检修：由资料可知扫描床的升过程如下：床升降开关按下后升降信号到TGP板，经TGP板检测处理后再到SUB 板，最后由SUB板到控制床升降的液压传动装置。
该机为了安全起见在床的两侧设有压敏开关以防床在升降过程中撞到人或物。
另外扫描架在倾斜时床不能降到底。
首先确认扫描架无倾斜，并且在扫描架上倾斜显示为0度。
降床开关共有4个，试了其他3个后故障不变，则开关故障可能性极小。
查床两侧压敏开关，按下后该开关导通，松开后断开，则压敏开关无故障。
由上述检查可知，该故障的原因可能是信号传送、处理过程中出错或床的液压传动装置故障。
查SUB板及TGP板图纸可知：液压传动装置的油泵及电磁阀均由SUB 板的输出控制，升床时油泵的输入电压应为115V，电磁阀的输入电压应为0V；降床时油泵的输入电压为0V，电磁阀的输入电压为115V。
按下降床开关时测电磁阀的输入电压为0V。
电磁阀的电源由SUB板上的K19的14、24两脚供应，其中24脚与电磁阀电源线间有一3A、250V的保险丝，检查该保险丝为导通。
由SUB板图纸可知K19线圈的电压由该板的K18的输出14脚提供，14脚的输入为19脚，且14、19两脚间为常闭触点。
按下降床开关测K18的19脚对地电压为24V，14脚对地电压为0V，可以断定K18的14、19两脚间的常闭触点坏。
因为GE公司只提供板子不提供板子上的元件，维修成本高，在市场上一时找不到该型号继电器或是同尺寸可替换的继电器，决定自己维修该继电器，撬开该继电器后发现14、19两脚间触点毛糙，拆下中间铜片后用砂纸小心打磨触点，装上后再试机，故障消失。
GECT维修案例故障现象：CT机在使用过程中一直出现图像模糊、噪点过多的现象，影响了诊断效果。
维修方案：1.确定问题类型：首先，需要确认CT机的故障类型，是软件问题还是硬件故障。
我们将对CT机进行基本测试，检查系统的各个部分是否运行正常。
如果问题是硬件故障，我们将继续排查具体的故障部件。
2.检查硬件部件：首先，我们会检查CT机的射线发生器和探测器是否出现故障。
如果发现故障，我们将更换新的部件。
同时，我们会检查CT机的冷却系统是否正常运行，确保系统温度稳定。
3.检查软件系统：如果硬件没有问题，我们会对CT机的软件系统进行检查。
首先，我们会更新软件版本，确保使用最新的版本。
然后，我们会对软件进行系统检测，查找可能存在的问题。
如果发现问题，我们会修复或替换软件。
4.校准CT机：如果以上方法无法解决CT机的故障，我们将进行校准操作。
校准操作可以调整CT机的参数，优化诊断图像的质量。
我们会使用专业的校准工具，根据CT机的型号和故障类型进行校准。
5.验证修复效果：为了验证修复的效果，我们将进行测试扫描，评估CT机是否已恢复正常。
我们会扫描标准样本，并与修复前的扫描结果进行对比。
如果修复效果满意，我们将进行后续的质量控制，以确保CT机的稳定工作。
执行维修方案：1.基本测试：我们首先对CT机进行了基本测试。
通过测试发现，CT 机的硬件部件运行正常，没有明显故障。
2.硬件检查：由于硬件部件没有问题，我们开始检查CT机的冷却系统和其他附件。
通过仔细检查，我们发现CT机的冷却系统出现问题，导致系统温度不稳定。
我们更换了新的冷却系统，确保系统的稳定工作。
3.软件检查：我们更新了CT机的软件版本，并对系统进行了全面检查。
检查结果显示，软件没有明显的故障。
我们对图像重建算法进行了优化，并对参数进行了细微调整，以提高图像质量。
4.校准操作：由于软件检查没有发现问题，我们决定进行校准操作。
我们使用专业的校准工具，根据CT机的型号和故障类型进行了校准。
GE CT扫描停止实例检修分析作者：郑波来源：《养生保健指南》2014年第09期摘要：介绍GE公司CT在使用过程中的几例扫描停止故障，对这种常见的故障现象的产生原因进行分析，总结维修方法，保障CT正常运转，减少故障发生的几率。
关键词：CT 原始数据盘轴向译码器逆变器Troubleshooting and analysis on GE CT scanning abortedzheng boDepartment of equipment， Jiangxi Pingxiang People Hospital 337000Abstract：This paper briefly introduces GE CT several scanning aborted malfunction， and gives the maintenance method and the analysis of the fault. So we can guanrantee the smooth running of CT，reduce CT failure.Key words：CT Raw data disks Axial encoder Inverter1.实例一1.1故障现象按开始扫描键后，开始扫描键绿灯常亮，扫描暂停，同时显示器上出现红色提示框，显示数据采集系统没有准备好。
1.2故障分析与排除数据采集系统包括探测器、转换板、光纤、数据采集计算机（包括系统盘、原始数据盘、主板、CPU，数据采集接口处理器卡/DIP、内存等）。
所以首先要确定具体故障所在。
先检测控制台这边的数据采集部件。
查看系统产生的错误记录，发现有如下记录：Timeout （6000 ms） waiting on scandisk rezero response from dataacq.说明原始数据盘在规定的时间内没响应。
测试原始数据盘阵列，检测失败。
重建原始数据盘阵列，原始数据盘阵列重建成功。
PET-CT故障维修三例赵俊【摘要】本文简单介绍PET-CT Discovery VCT在使用过程中出现的3例故障及维修方法，旨在为同行在处理类似问题时提供参考。
【期刊名称】《中国医疗设备》【年(卷),期】2013(000)008【总页数】2页(P123-124)【关键词】PET-CT;探测系统;质量保证【作者】赵俊【作者单位】北京大学人民医院放射科,北京,100044【正文语种】中文【中图分类】R197.39;R814.421.1 故障现象PET-CT开机在做Daily QA（每日质保）采集校正时，日常的采集校正不能进行。
错误提示：Error50006796CEM2 not found in chassis,Subsystem not available for scanning,Raptor is available for diagnostics。
1.2 问题分析及检修PET系统工作的主要部件包括机架、环形晶体探测器、符合电路、采集电路、检查床及工作站等[1-2]。
探测系统是整个正电子发射显像系统中的主要部分，它采用的块状探测结构有利于消除散射、提高计数率。
许多块结构组成1个环，再由数十个环构成整个探测器。
每个块结构由锗酸铋（BGO）小晶体组成，晶体之后又带有光电倍增管（PMT）。
BGO晶体将高能光子转换为可见光。
光信号再转换成电信号，电信号再被转换成时间脉冲信号，探头层间采用符合线路探测技术进行电子准直校正，对每个探头信号的时间耦合性进行检验判定，排除其他来源射线的干扰，采集的信号经运算给出正电子的位置，计算机采用散射、偶然符合信号校正及光子飞行时间计算等技术，完成图像重建[3]。
PET采用符合探测技术进行电子准直校正，大大减少了随机符合事件和本底，电子准直器具有非常高的灵敏度（没有铅屏蔽的影响）和分辨率。
另外，BGO晶体的大小与灵敏度成正相关性，块状结构的PET探头能进行2D或3D采集[4-5]。
GE CT 维修案例一控制台控制台（operator console，OC）是整个 CT机的控制和运算中心，主要负责用户界面、数据存储与传输及图像重建与显示等功能。
控制台以数据采集与重建控制系统DARC和图像重建器IG故障出现最多，现于此处进行讨论。
故障一：1.1 DARC 计算机问题机型：GE LightSpeed VCT64。
故障现象：开机后长时间显示“ OC initing”，后自动关机，多次重启故障依旧。
故障维修：怀疑 DARC计算机的硬件或软件问题，本着“先软后硬”的原则安装软件。
重装了HOST 及DARC、IG的全部软件后机器恢复正常。
故障二：1.2 DARC 软件问题机型：LightSpeed 4.x（PET- CT的CT部分）。
故障现象：同故障一。
故障维修：根据故障一的维修经验，在DARC计算机上接上键盘和显示器，观察其启动时有报错，且未进入正常时的“ DARC Login：”字符，判断 DARC 的软件问题而不能启动。
考虑到整机软件安装时间较长（需7～ 8 h），仅安装了DARC的系统软件和应用软件，完成后机器恢复正常。
1.3 小结GE CT的控制台以DARC和IG故障较为多见，DARC不能启动时常表现为整个控制软件的自动关机，我们从实践中摸索到：可以仅安装DARC的系统和应用软件。
这样做不仅能够节省时间，而且不必备份和恢复系统数据。
二机架机架是整个CT的硬件密集区域，其维修难度较大。
由于整个CT机的旋转速度越来越快，其轴位电动机驱动模块的故障率相对较高，此处略举2例。
2.1 故障一：轴位电动机驱动盒故障机型：SYTEC 2000i。
故障现象：启动报“ ER- 102 Gantry Error”错误。
故障维修：检查发现机架左上角轴位电动机驱动盒内1只20 A熔断器烧断，同时发现一只绝缘栅双极型晶体管（insulated gate bipolar transistor，IGBT）模块烧坏。
1.GE prospee AI CT机常见故障维修GE prospee AI CT维修中发现的故障，主要分两类。
一类是误操作引起的故障，这类情况最多，当机器不正常时首先要考虑是否有误操作，以免走弯路。
第二类是真正的硬件故障，硬件损坏时多有故障报告，根据情况分析，找准位置。
1误操作引起的故障1.1故障现象一机器无法工作，扫描架不转，开关几次依旧。
根据扫描架上的指示灯提示，是机器被紧急停机。
后发现是床边紧急开关不小心被按下，造成此假故障。
按起床边紧急停机开关，按控制台键盘上的复位键后恢复正常。
分析：床边的紧急停机开关，容易被误操作，机器不工作应先检查是否有紧急停机开关按下。
1.2故障现象二无法照相，在FILM COMPOSER窗口中按PRINT时报错。
发现在FILMCOMPOSER窗口上方的DICOM 显示变为LASER CAMERA点LASER CAMERA这行字发现可以选择LASTERCAMERA或DICOM。
选回DICOM 仍不能照相。
只有SHUT DOWN APPLICATION在RECONFIG里重设CAMERA参数，重启后，在BROWSER 里的QUEUE菜单中把NETWORK和FILMING里的排序照片都删掉。
至此照相正常。
分析：原因可能是因为在照片操作过程中医生很容易用鼠标点到DICOM并改成LASTER CAMERA，即使重新改为DICOM后DICOM参数也会丢失，这是程序的一个BUG。
不过这个BUG在程序升级到6.0 后可完全解决。
1.3故障现象三扫描图像很差。
图像差开始怀疑可能是球管问题，先准备做校正。
但根据观察，CT仅仅在做头部一个协议扫描时图像差，检查参数设置，发现此协议竟用的BONT重建，而不是用的STAND+。
改后再扫图像正常。
分析：可能是操作人员误改了此参数。
2机器硬件故障2.2故障现象一RAWDATA硬盘坏，故障现象为：开机系统自检报HINV和NPR错，重装系统后正常。
