液塑限测定仪器操作规程1、调节底脚螺母，使水准泡居中。
2、接通电源：将“开关”扳向“开”方向时，此时，“电源”“磁铁”亮灯。
3、放入圆锥仪，使电磁铁吸牢圆锥仪（此时投影屏上线条字迹应清晰，圆锥仪无晃动，反之则未吸好，应重新吸好）。
4、转动微调旋钮，使投影屏零线与微分尺零线重合。
5、将“手自”扳向“手”或“自”方向。
6、放入调好土样的盛土杯，转动平台升降旋钮，使盛土杯上升，在“手”位置时，当土样与锥尖一接触，“接触”灯亮。
7、将“吸放”扳向“放”方向，此时圆锥仪下落，仪器自动计时，5秒后发出迅响，此时便可在投影屏上读出圆锥入土深度。
8、若在“自”位置时，当土样与锥尖一接触，“接触”灯亮，此时圆锥仪自动下落，并开始计时，5秒后发出迅响，便可读数。
9、转动平台升降旋钮，使盛土杯下降，取下圆锥仪和盛土杯。
10、将“吸收”扳向“吸”方向。
电热鼓风干燥箱操作规程1、干燥箱用于试样的烘培、干燥或其它加热用。
最高工作温度为300℃。
干燥箱在环境温度5-35℃，空气相对温度不大于85%条件下工作。
2、干燥箱使用专用的插头座或闸刀。
使用前检查本箱的电气绝缘性能，注意有否断路、短路及漏电现象。
3、箱上放入0-300℃的温度计，并旋开排气阀，调整方法为顺时针升温逆时针降温。
4、底部设排气孔，打开后可排除箱内温气。
5、试品搁板最大平均负荷为20公斤，每平方米放置切勿过重、过密，一定要留有空隙，工作室底板上不能放置试品或其他东西影响热空气对流。
6、干燥箱严禁放入易燃、易挥发物品，以免发生爆炸。
7、通上电源，绿色指示灯亮，开启鼓风开关，鼓风电动机运转，开启电源开关1，红色指示灯亮，表示一组电热丝通电升温如需加高温，可将电源开关旋至2位置，使二组电热丝同时升温。
恒温时，可关闭一组加热开关。
8、工作时，箱门不宜经常打开，以免影响恒温。
9、本设备无超温保护装置，故工作时应有专人检测箱内温度，一旦控温失灵，应及时断电检查，以免事故发生。
工程类实验仪器设备操作规程1. 操作人员应事先了解该实验仪器设备的相关使用手册和操作指南，掌握其基本原理和操作方法。
2. 在操作实验仪器设备前，需仔细检查设备是否完好，如有损坏或故障应立即停止使用，并通知相关维修人员进行维修。
3. 在操作实验仪器设备时，应按照设备操作规程进行操作，切勿随意操作或更改设备的设置参数。
4. 操作人员应穿戴相关的防护用具，并注意设备运行过程中的安全防护措施，避免发生意外伤害。
5. 操作人员应根据实验需求进行设备的正常启动、运行和停止，如遇到异常情况应立即停止操作，并及时向相关人员报告。
6. 实验仪器设备操作完成后，应及时对设备进行清理和维护保养，保持设备的清洁和正常使用状态。
7. 若在操作实验仪器设备过程中发现设备存在问题或需要维修保养，应及时向相关管理人员报告，并停止使用该设备，及时进行维修保养。
8. 在使用实验仪器设备时，应遵守相关安全操作规程和操作流程，严格按照操作流程进行操作，杜绝任何违规操作行为。
9. 实验仪器设备的操作人员应接受相关的培训和考核，取得相关操作资格证书后方可操作设备，确保设备操作人员具备相关的操作技能和知识。
10. 对于新型实验仪器设备的操作，在尚未熟练掌握操作方法前，应进行实验前的模拟操作和相关的培训，确保操作人员能够熟练掌握新设备的操作技能。
11. 实验仪器设备的操作人员应严格按照设备的安全操作规程进行操作，遵守实验室的相关安全管理制度，确保实验环境的安全和稳定。
12. 在操作实验仪器设备时，应格外注意设备的电源连接和线路的接插，确保连接稳固而不松动，避免短路或漏电等安全隐患的发生。
13. 对于需要进行设备调试和参数设置的实验仪器设备，在进行操作前应仔细查阅相关的设备操作手册，熟悉设备的控制面板和操作界面，避免误操作导致设备损坏或工作故障。
14. 操作实验仪器设备时，需严格按照设备的规定操作程序进行操作，并且应留意设备运行状态，如有异常情况应及时采取相应的措施予以处理。
同济大学大型仪器共享平台使用手册资产与实验室管理处2011年10月目录1平台简介 (1)2用户登录 (3)3平台首页 (4)4基础信息 (6)4.1 信息管理（填报维护） (6)4.2 信息发布 (7)5委托测试 (10)5.1 仪器信息（查询预约） (10)5.2 预约信息 (12)5.3 测试结算 (12)5.4 测试评价 (13)5.5 测试评价查询 (14)6测试管理 (15)6.1 预约信息 (15)6.2 预约信息（审核查询） (17)6.3 结算单查询 (17)7绩效考核 (19)7.1 测试成果 (19)7.2 科研成果 (20)7.3 人才培养 (21)7.4 综合绩效 (22)8其他说明 (23)9 附录大型仪器设备一览表 (26)1平台简介平台功能模块如图1.1所示图1.1 平台功能模块结构图平台主要功能如下：1.用户查询共享仪器设备信息，预约委托测试；2.仪器负责人维护仪器设备的基本信息，处理用户网上预约委托测试申请，登记、查询、统计仪器设备的使用情况；3.仪器设备年度绩效考核、统计仪器预约管理流程如图1.2示：图1.2仪器预约使用流程图2用户登录首先打开IE浏览器，输入连接地址如下：/或通过同济大学主页点击行政机构中的资产与实验室管理处，进入同济大学资产与实验室管理处页面，在用户登录处输入用户名和密码，登录成功后界面如图2.1所示：图2.1 实验室与设备处网站首页图2.1中，用户点击图示中的矩形框内的链接即可进入大型仪器共享平台首页面。
如图2.2所示：图2.2 大型仪器共享平台界面3平台首页同济大学大型仪器共享平台首页如图3.1所示：图3.1 大型仪器共享平台首页该页面分为3大部分，上面部分是一级菜单栏，左边部分是二级菜单栏，右边部分是内容显示区。
显示区有5个链接，分别是“待办箱、收件箱、发件箱、草稿箱、写消息”。
待办箱：点该连接会在下边消息列表列出所有需要处理的消息如图3.2所示：图3.2 消息处理页面该页面上边有一行是查询条件，用户可以输入相关条件查询消息，也可进行分页操作。
工地试验室主要仪器操作规程一、引言工地试验室是建设工地上进行材料检测和质量控制的关键部门，为确保工程质量和安全，必须严格遵守仪器操作规程。
本文档旨在规范工地试验室主要仪器的操作流程，保障试验数据的准确性和可靠性。
二、工地试验室主要仪器1. 电子万能试验机操作规程：1.确保试验机处于稳定水平状态。
2.打开电源，待试验机初始化完成后进行校准。
3.根据试验要求设置试验参数。
4.将试验样品正确安装到试验机上。
5.启动试验，记录试验数据并保存。
2. 水泥试验仪操作规程：1.确保水泥试验仪处于干燥通风的环境中。
2.打开水泥试验仪电源，等待仪器预热完成。
3.根据水泥类型和试验要求设置合适的试验参数。
4.准备试验样品，精确称量并加入水泥试验仪中。
5.启动试验，记录数据并保存。
3. 钢筋拉力试验仪操作规程：1.确保钢筋拉力试验仪处于稳定状态。
2.打开试验仪电源，进行零点校准。
3.安装钢筋样品并调节试验仪参数。
4.进行拉力试验，记录数据并保存。
5.及时清洁试验仪器并做好维护工作。
三、操作注意事项1.每位操作人员必须经过相关培训并持证上岗。
2.操作仪器前必须仔细阅读操作手册，了解仪器结构和使用方法。
3.严格按照试验要求设置参数，确保数据准确性。
4.操作过程中要保持专注，严禁擅自更改参数或随意停止试验。
5.使用完毕后及时关闭仪器电源，做好清洁和维护工作。
四、结论工地试验室主要仪器的操作规程对于工程质量和安全至关重要。
只有严格执行操作规程，保证仪器正常运行和数据准确性，才能有效监控工程过程，确保建设工程质量符合标准要求。
希望全体工地试验室工作人员能够认真遵守操作规程，共同维护工地试验室的正常运行。

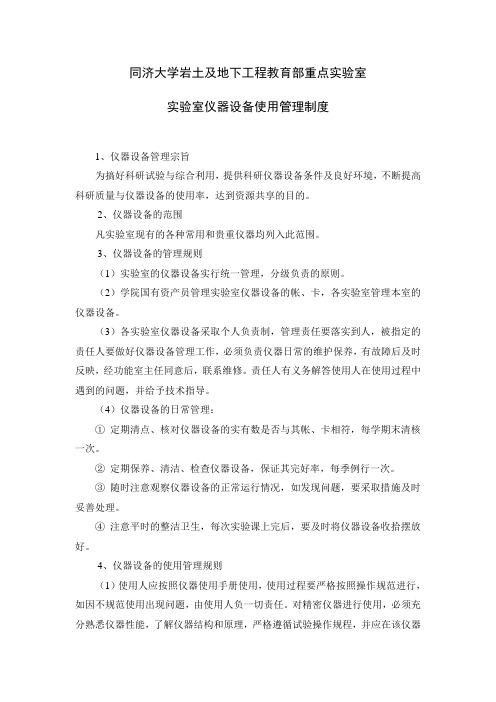

同济大学岩土及地下工程教育部重点实验室实验室仪器设备使用管理制度1、仪器设备管理宗旨为搞好科研试验与综合利用，提供科研仪器设备条件及良好环境，不断提高科研质量与仪器设备的使用率，达到资源共享的目的。
2、仪器设备的范围凡实验室现有的各种常用和贵重仪器均列入此范围。
3、仪器设备的管理规则（1）实验室的仪器设备实行统一管理，分级负责的原则。
（2）学院国有资产员管理实验室仪器设备的帐、卡，各实验室管理本室的仪器设备。
（3）各实验室仪器设备采取个人负责制，管理责任要落实到人，被指定的责任人要做好仪器设备管理工作，必须负责仪器日常的维护保养，有故障后及时反映，经功能室主任同意后，联系维修。
责任人有义务解答使用人在使用过程中遇到的问题，并给予技术指导。
（4）仪器设备的日常管理：①定期清点、核对仪器设备的实有数是否与其帐、卡相符，每学期末清核一次。
②定期保养、清洁、检查仪器设备，保证其完好率，每季例行一次。
③随时注意观察仪器设备的正常运行情况，如发现问题，要采取措施及时妥善处理。
④注意平时的整洁卫生，每次实验课上完后，要及时将仪器设备收拾摆放好。
4、仪器设备的使用管理规则（1）使用人应按照仪器使用手册使用，使用过程要严格按照操作规范进行，如因不规范使用出现问题，由使用人负一切责任。
对精密仪器进行使用，必须充分熟悉仪器性能，了解仪器结构和原理，严格遵循试验操作规程，并应在该仪器专管人员的指导或配合下进行。
（2）各实验室按科研计划，在试验前检查、准备好本室的仪器设备（包括实验室、准备室）供试验使用，保证试验项目的顺利开出。
（3）实验室根据实际情况或任务的需要，有权调配实验室的仪器设备。
（4）实验工作人员与有关技术员共同使用、维护，保证其正常运行。
在没有科研任务的情况下，可承担其他任务，充分发挥仪器设备的作用。
（5）大型精密仪器设备要有专人负责保管，并做好各项原始记录。
（6）凡属试验过程中正当消耗的玻璃器皿和零部件，应及时办理登记和流水手续。
工程类实验室仪器设备操作规程第一章总则第一条为了规范工程类实验室仪器设备的使用与管理，保证实验室工作的顺利进行，制定本规程。
第二条本规程适用于工程类实验室内的仪器设备的操作与管理。
第三条实验室人员在进行仪器设备操作时，必须遵守以下规定：1.按照实验计划和操作规程进行操作；2.仪器设备的使用完毕后，应及时进行清理和维护，保持设备的干净和正常工作状态；3.遵守实验室的安全规定，确保实验室人员的人身安全；4.对于不熟悉操作的仪器设备，应进行请教或培训后方可操作；5.实验室人员在使用仪器设备时，应注意资源的合理利用。
第二章实验室仪器设备的操作规程第四条实验室仪器设备的操作规程应包括以下内容：1.仪器设备的基本操作方法；2.仪器设备的安装与调试；3.仪器设备的使用步骤及注意事项；4.仪器设备的维护与保养；5.仪器设备的故障处理方法；6.仪器设备的报废处理方法。
第五条对于不同的仪器设备，操作规程应作具体的规定和说明，包括但不限于以下内容：1.仪器设备的工作原理和操作步骤；2.仪器设备的使用注意事项和安全要求；3.仪器设备操作时应注意的细节和技巧；4.仪器设备的故障可能及其处理方法；5.仪器设备的保养和维护措施。
第三章仪器设备的维护与保养第六条实验室人员在使用完仪器设备后，应进行维护与保养。
第七条仪器设备的维护与保养应包括以下内容：1.定期对仪器设备进行清洁和消毒；2.检查仪器设备各部件的工作状态；3.对于受损或损坏的设备部件及时更换或修理；4.及时记录维护和保养情况。
第八条对于涉及化学实验的仪器设备，还应注意以下事项：1.对于有腐蚀性物质的仪器设备，应及时清理并做好防护工作；2.化学试剂和溶剂的储存应符合相关规定；3.在处理有毒物质时，应采取有效措施保护实验人员的健康。
第九条对于常用的仪器设备，应建立定期检查和维护的计划，并记录相关情况。
第四章仪器设备的故障处理第十条当仪器设备出现故障时，实验室人员应遵循以下原则进行处理：1.首先，应停止使用故障设备，确保人员和设备的安全；2.其次，应尽快确定故障原因，并进行相关的维修和处理；第十一条在处理仪器设备故障时，实验室人员应遵循以下流程：1.记录故障现象和其他相关信息；2.尝试找出故障原因；3.根据故障原因采取相应的维修措施；4.在维修过程中，要小心操作，防止对仪器设备造成进一步损坏；5.重新检查和测试设备，确保修复至正常工作状态。
工地试验室主要仪器操作规程一、引言工地试验室是建筑施工现场必备的设施之一，它承担着对原材料的检测和试验工作，确保施工质量的重要职责。
而工地试验室主要仪器的正确操作是保证试验结果准确可靠的前提。
本文将详细介绍工地试验室主要仪器的操作规程，以确保操作人员能够正确操作仪器，提高工地试验室的工作效率和质量。
二、试验室主要仪器1. 压力机压力机是用于测定混凝土、砖块、石材等材料的抗压强度的重要仪器。
操作规程如下：（1）检查压力机的电源是否正常，所有控制按钮是否灵活可用。
（2）根据试验要求，选择合适的试验模具和加载速率。
（3）将试件放置在模具中，调整模具的位置，确保试件居中。
（4）启动压力机，根据试验要求设定加载速率。
（5）观察试验过程中的数据变化，当试件破坏时，记录破坏荷载。
（6）试验结束后，关闭压力机电源，清理试验台面和模具。
2. 水泥试验机水泥试验机用于测定水泥的强度和质量指标。
操作规程如下：（1）检查水泥试验机的电源是否正常，所有控制按钮是否灵活可用。
（2）根据试验要求，选择合适的试验方法和试验参数。
（3）将水泥试样放置在试验机中，调整试样的位置，确保试样居中。
（4）启动试验机，根据试验要求设定试验参数。
（5）观察试验过程中的数据变化，当试样破坏时，记录破坏荷载或变形。
（6）试验结束后，关闭试验机电源，清理试验台面和试样。
3. 拉力试验机拉力试验机用于测定材料的抗拉强度和延伸性能。
操作规程如下：（1）检查拉力试验机的电源是否正常，所有控制按钮是否灵活可用。
（2）根据试验要求，选择合适的试验方法和试验参数。
（3）将试样放置在试验机中，调整试样的位置，确保试样居中。
（4）启动试验机，根据试验要求设定试验参数。
（5）观察试验过程中的数据变化，当试样破坏时，记录破坏荷载或变形。
（6）试验结束后，关闭试验机电源，清理试验台面和试样。
4. 密度计密度计用于测定材料的密度和相对密度。
操作规程如下：（1）检查密度计的电源是否正常，所有控制按钮是否灵活可用。
工程类实验室仪器设备操作规程一、实验室仪器设备的操作目的及范围实验室仪器设备操作规程是为了规范实验室仪器设备的使用和操作，确保实验室仪器设备的安全运行以及实验结果的准确性和稳定性。
本规程适用于工程类实验室中常用的仪器设备的操作。
二、实验室仪器设备操作原则1.统一管理：实验室仪器设备的借用和归还应按照实验室仪器设备管理规定进行，并有相应的记录；2.安全第一：在操作实验室仪器设备时，必须遵守安全操作规程，正确佩戴相关个人防护装备；3.仪器保存：使用完实验室仪器设备后，应按照规定的方式进行清洁和保存；4.准确操作：严格按照仪器设备操作手册和实验要求进行操作，确保实验结果准确可靠；5.及时维修：如发现实验室仪器设备出现故障或异常情况，应立即上报管理人员，并进行维修保养。
三、实验室仪器设备操作流程1.实验前准备：a.检查仪器设备是否完好，如有损坏或异常情况应及时上报；b.准备实验需用的试剂和耗材；c.佩戴个人防护装备；2.操作步骤：a.按照仪器设备操作手册，将仪器设备正确连接，并对连接部分进行检查；b.打开仪器设备的电源，并进行预热或预操作（如有）；c.按照实验要求进行操作，注意操作顺序和要领；d.如有报警或异常情况，应立即停止操作，并按照操作手册和实验室方案进行处理；3.操作完成后：a.如有需要，关闭仪器设备的电源；b.清洁仪器设备的工作区域，并将耗材和试剂归位或妥善处理；c.将仪器设备和相关材料分别整理，归还或交由管理人员记录。
四、实验室仪器设备的日常维护与保养1.定期检查：定期对仪器设备进行检查，确保设备的正常运行和安全性；2.清洁保养：对仪器设备进行适时的清洁和保养，保持仪器设备的良好状态；3.维修保养记录：对仪器设备的维修保养进行记录，包括维修时间、维修人员、维修情况等，以便日后的查询和溯源。
五、安全注意事项1.佩戴个人防护装备，如实验手套、护目镜等；2.严禁将不符合规定要求的物品接入仪器设备或放入操作区域；3.操作前应先检查仪器设备的电源是否关闭，并进行安全确认；4.操作时要保持注意力集中，严禁闲聊和走神；5.如有仪器设备故障或异常情况，应立即停止操作并上报管理人员；6.操作结束后，请及时清理仪器设备周围区域，防止交叉污染或其他意外。
试验室仪器操作规程《试验室仪器操作规程》一、引言试验室仪器是进行科学研究和实验的重要工具，正确的操作和使用仪器可以保证实验结果的准确性和可靠性。
为了确保试验室仪器的安全、有效运行，特制定本操作规程。
二、适用范围本操作规程适用于试验室所有仪器的操作和使用。
三、仪器设备的基本信息（一）仪器设备的名称、型号、生产厂家、购置日期等基本信息。
（二）仪器设备的主要技术参数，如测量范围、精度、分辨率等。
（三）仪器设备的工作原理和结构组成。
四、仪器设备的操作规程（一）操作前的准备工作 1. 检查仪器设备的外观是否完好，有无损坏或变形。
2. 检查仪器设备的电源线、数据线等连接是否牢固，有无松动或接触不良。
3. 检查仪器设备的工作环境是否符合要求，如温度、湿度、光照等。
4. 检查仪器设备的附件是否齐全，如试剂、标准品、样品等。
5. 检查仪器设备的操作规程是否熟悉，如有疑问应及时向仪器设备管理人员或相关技术人员咨询。
（二）操作步骤 1. 打开仪器设备的电源开关，等待仪器设备预热至稳定状态。
2. 根据实验要求，设置仪器设备的工作参数，如测量范围、精度、分辨率等。
3. 将待测试的样品或试剂放入仪器设备的样品室或反应池中，注意样品或试剂的放置位置和数量应符合仪器设备的要求。
4. 启动仪器设备的测量或分析程序，等待仪器设备完成测量或分析过程。
5. 在仪器设备完成测量或分析过程后，记录测量或分析结果，并对结果进行分析和处理。
6. 关闭仪器设备的电源开关，清理仪器设备的样品室或反应池，将仪器设备的附件整理好并放回原位。
（三）操作注意事项 1. 操作人员应熟悉仪器设备的操作规程和注意事项，严格按照操作规程进行操作。
2. 操作人员应定期对仪器设备进行维护和保养，确保仪器设备的正常运行。
3. 操作人员在操作仪器设备时，应注意安全，避免发生意外事故。
4. 操作人员在操作仪器设备时，应注意环境保护，避免对环境造成污染。
土木工程施工教学平台 实验室仪器操作规程同济大学 建工系2009.4泥浆比重计的操作方法（1） 将泥浆注入泥浆杯3内，齐平杯口为止，不要留有汽泡；（2） 将杯盖4轻轻盖上，多余泥浆和空气即从杯盖中间小孔中排出，再将溢出的泥浆揩刷干净；（3） 然后把杠杆1的主刀口2放到底座7的主刀垫8上去，将砝码6缓缓移动，当水泡位于中央时，杠杆呈水平状态，砝码左侧所示刻度，即为泥浆比重。
（4） 如需测得泥浆比重在2~3 g/cm3范围时，需将平衡圆柱盖11旋开，然后将平衡重锤10放入，旋上螺纹盖即可测得。
（5） 仪器使用后应冲洗揩刷干净。
（1） 在测定粘度之前，先将粘度计用水冲刷干净；（2） 再在检测用的泥浆搅拌机中，把泥浆搅拌1min，然后用量杯将500 mL及200 mL（共700 mL）的泥浆通过筛网注入粘度计，其流出口用手指堵住不使流出；（3） 测量时将500 mL的量杯置于流出口下，当放开堵住出口的手指时，同时开动停表；（4） 待泥浆流满500 mL量杯，达到它的边缘时，再按动停表，记下泥浆流出的时间，就是这泥浆的粘度。
（5） 假如在测定粘度以前，没有将泥浆按照上法在搅拌机中充分搅拌，则应把泥浆由量杯重新倒入粘度计中，重复测量，一直到流出的时间不再减少为止。
（6） 测量后须用水将粘度计、筛网和量杯冲洗干净。
（7） 校验方法粘度计应当时常用清洁的水来测量其流出的时间，这称粘度计的“水值”。
如水值大于15s，表示流出管未冲洗干净，可用软毛刷、布条等通刷管子；如小于15s，就不能用了。
正常的水值为15±0.5s。
图1 1006型泥浆粘度计1—漏斗状容器；2—量杯；3—筛网；4—圆筒XMDA-64系列数字巡检仪的操作方法（1）运行准备仪表运行前必须进行以下几项检查：a．电源电压确认，电源接线端子接线正确确认；b．输入信号接线正确确认；c2 J 0~400℃10 Pt100 -50~150℃3 E 0~800℃11 Cu50 -50~150℃4 B 0~1800℃12 0~10mA 可编程5 R 0~1600℃13 4~20mA 可编程6 S 0~1600℃14 0~5V 可编程7 T 0~400℃15 1~5V 可编程（3）注意事项a．在使用热电偶作为输入时，仪表的最后一个通道（XMDA-64的第64点）将被用于热电偶的冷端补偿，这时该点上应接上Pt100热电阻。
土木工程施工教学平台 实验室仪器操作规程同济大学 建工系2009.4泥浆比重计的操作方法（1） 将泥浆注入泥浆杯3内，齐平杯口为止，不要留有汽泡；（2） 将杯盖4轻轻盖上，多余泥浆和空气即从杯盖中间小孔中排出，再将溢出的泥浆揩刷干净；（3） 然后把杠杆1的主刀口2放到底座7的主刀垫8上去，将砝码6缓缓移动，当水泡位于中央时，杠杆呈水平状态，砝码左侧所示刻度，即为泥浆比重。
（4） 如需测得泥浆比重在2~3 g/cm3范围时，需将平衡圆柱盖11旋开，然后将平衡重锤10放入，旋上螺纹盖即可测得。
（5） 仪器使用后应冲洗揩刷干净。
（1） 在测定粘度之前，先将粘度计用水冲刷干净；（2） 再在检测用的泥浆搅拌机中，把泥浆搅拌1min，然后用量杯将500 mL及200 mL（共700 mL）的泥浆通过筛网注入粘度计，其流出口用手指堵住不使流出；（3） 测量时将500 mL的量杯置于流出口下，当放开堵住出口的手指时，同时开动停表；（4） 待泥浆流满500 mL量杯，达到它的边缘时，再按动停表，记下泥浆流出的时间，就是这泥浆的粘度。
（5） 假如在测定粘度以前，没有将泥浆按照上法在搅拌机中充分搅拌，则应把泥浆由量杯重新倒入粘度计中，重复测量，一直到流出的时间不再减少为止。
（6） 测量后须用水将粘度计、筛网和量杯冲洗干净。
（7） 校验方法粘度计应当时常用清洁的水来测量其流出的时间，这称粘度计的“水值”。
如水值大于15s，表示流出管未冲洗干净，可用软毛刷、布条等通刷管子；如小于15s，就不能用了。
正常的水值为15±0.5s。
图1 1006型泥浆粘度计1—漏斗状容器；2—量杯；3—筛网；4—圆筒XMDA-64系列数字巡检仪的操作方法（1）运行准备仪表运行前必须进行以下几项检查：a．电源电压确认，电源接线端子接线正确确认；b．输入信号接线正确确认；c2 J 0~400℃10 Pt100 -50~150℃3 E 0~800℃11 Cu50 -50~150℃4 B 0~1800℃12 0~10mA 可编程5 R 0~1600℃13 4~20mA 可编程6 S 0~1600℃14 0~5V 可编程7 T 0~400℃15 1~5V 可编程（3）注意事项a．在使用热电偶作为输入时，仪表的最后一个通道（XMDA-64的第64点）将被用于热电偶的冷端补偿，这时该点上应接上Pt100热电阻。
b．热电偶输入信号线必须采用补偿导线。
c．热电阻输入信号线必须使用三根相同线经，相同长度的导线。
d．所有有极性的输入信号线接线前必须确认极性正确与否。
e．所有输入信号线与动力线之间必须保持50°Cm以上的间距。
f．在电源干扰较大的场合，必须使用电源的滤波器。
g．仪表必须具有良好的接地。
KON-PIT（N）反射波法桩基完整性检测分析仪的操作方法（1）测试前的准备a．传感器的耦合点及锤的敲击点都必须干净、平整、坚硬，测试前应清除桩头表面的浮浆及其他杂物、在桩头打磨出两小块平整表面分别用于安放传感器和力锤敲击。
b．安装传感器——首先将传感器信号线一端与传感器连接好，另一端接插在仪器接口板的传感器插孔中(接插时请注意信号线的插头上的红点和插孔的红点对齐)。
然后将传感器安装在桩头上，传感器与桩头的耦合应该紧密，可用黄油、凡士林等作耦合剂，耦合剂不可太厚。
c．选择适当的冲击设备。
（2）测试a．工程信息输入触摸主界面的工程信息方框内的任一位置后进工程信息界面，可以输入工程名称、桩号、桩径，并可选择桩类型、修改日期与时间。
（存储到U盘上的数据文件就是以检测时间来命名的，因此在检测前必须要检查日期时间是否正确，以免产生存储文件的混乱。
）在输入工程名称、桩号、检测单位名称等时，需要输入字母、数字及其他常用字符，触摸字符所在框的中部即可输入相应字符，所输入字符会显示在界面上端的空白栏中。
桩的类型——钻孔灌注桩桩直径——600mmb．参数设置触摸主界面的检测设置方框内的任一位置后进入参数设置界面。
桩长——10m桩的波速大致范围——3600至4000m/s（灌注桩，C30）触摸“是否积分”框，则循环显示是或否，选择——否低通滤波就是为了滤掉信号中的高频成份，从而使有用信号突出。
低通截止频率的范围为0.1～5kHz，为0.1时表示不进行低通滤波。
增益就是对电信号的放大倍数，其范围为l～20。
当信号较弱不易触发时，可增大增益值；当信号太强时，则减小增益值。
触发电平数字越大表示触发所需电平越高，而正、负则表示触发为上升沿、下降沿。
触发方式表示信号触发或者外触发，选择——信号触发方式传感器的类型——加速度c．信号采集设置完工程信息、检测参数后，在主界面触摸“采集”框则进入采集界面。
刚进入采集界面时，左边框中无波形。
每敲一次，则显示一条波形，同时在最下方显示对已采集波形进行叠加平均后的波形(平均后的波形前面的数字为参加平均的波形数／采集的波形总数)。
平均波形始终在波形显示区域的最下部。
数据保存方式有自动保存和用户保存两种，选择自动保存时，每敲击一次，显示波形且自动保存数据，在波形下方提示保存中和保存结束的信息，选择用户保存时，用户可以最多敲击三条波形，存储下方的叠加平均波形，数据在分析时的下一道操作中保存。
测完一根桩后，应记得更改桩号。
采集多条波形之后，发现其中某几条波形质量差，可将其剔除，使其不参与平均。
如需剔除某条波形，则触摸该波形的头部基线位置，波形变为虚线，表示剔除，如再触摸一次，则波形变为实线，表示保留。
每剔除一条波形，平均波形会自动刷新。
在测试过程中，可以对检测参数重新进行设置修改，操作和界面如同主界面的检测设置模块。
d．分析采样完成后，触摸“分析”框平均则进入分析界面，此时显示的波形为平均后波形。
触摸中部(波形基线区)，则波形反向显示(即将波形沿中轴线翻转)，如再触摸一次，恢复波形原有形态。
当桩底反射信号较弱时，一般采用指数或线性放大使其突出。
在分析界面中，触摸底部第二个框的下部，则交替显示指数、线性；选择一种方式后触摸这个框的上部，则进入大系数设置界面。
触摸“低通”/“高通”框，进入低通/高通滤波截止频率输入界面。
低通滤波就是为了滤掉信号中的高频成份，高通滤波是为了滤掉信号中的低频成份。
触摸“积分”框，则显示积分所得信号。
触摸“平滑”框，进入输入平滑点数的设置界面，此功能用来去除波形上的毛刺。
采集信号时进入分析界面，触摸“下一道”保存数据返回采集界面，按“返回”，则不保存数据返回采集界面。
触摸“恢复”框，将用户所作的波形处理，例如滤波，积分等功能去掉，恢复到原始波形。
e．调整在分析界面中触摸“调整”框，则出现调整界面。
在调整界面里，触摸波形区的任意位置，则将游标移至该位置并在上部显示幅值、时间、深度值；将游标移至某位置后，触摸“桩头”/“桩底”框，则将游标所在位置设为桩头／桩底。
触摸“左移”、“右移”框，则游标每次移动一个点，在移动过程中会在上部依次显示波形幅值、时间值及深度值。
当设置完桩底后，系统会自动根据桩长计算波速或根据波速计算桩长。
如果由于积分或其他原因使得波形尾部偏离基线，此时可利用“旋转”功能使尾部回到基线上。
f．工程管理工程管理主要是对已测工程进行管理，用户可以用此功能很方便地浏览已测工程并调出某一工程中的基桩进行分析。
触摸主界面中的“工程管理”框，按修改时间顺序列表显示所有工程的工地名、总桩数及检测日期(yyyy.mm.dd)。
如工程名超过8个字符，则只显示前8个字符，检测日期栏也只显示8个字符。
工程按时问的先后倒序排列，即最后检测的工程在最前面，便于用户查看。
g．数据传输除了用并口将数据传输到PC机进行保存分析之外，本仪器还可以将数据直接转存到U 盘上，然后将U盘联接到计算机上．将数据直接复制到计算机就可以了。
h．U盘使用注意事项：z必须使用仪器配置的U盘；z不要格式化U盘，如需要用配置的工具进行格式化；z使用U盘时，仪器开机时要将U盘接到仪器上，仪器带U盘启动后，即可支持U盘的热插拔。
z使用的U盘要注意定时杀毒。
z在主界面选择“USB”框即可进入数据传输界面，选择需要保存的文件，触摸“开始”框，就将所选工程区域中显示的所有工程存储到U盘上。
GZ-2S型灌注桩钻孔数字测井系统的操作方法（1）现场布置把井口滑轮同定在井口中心，要固定牢，以免测井过程中，井口滑轮受力松动掉入井中。
把光电脉冲发生器固定在井口滑轮上，把电源线、仪器之间连线、光电脉冲发生器信号线、集流环连线都连接好。
（2）深度测量系统使用连接好仪器后，应检查光电脉冲发生器与GZ-2S型灌注桩钻孔数字测井仪后面板上光脉冲插座的连线，然后检查深度测量系统正常与否。
转动井口滑轮，深度测量显示器应进行计数，井口滑轮顺着电缆向井下方向转动时，深度测量显示器应进行加计数，反之，提升电缆时，显示器应进行减计数。
若不对，那就是光电脉冲发生器的A、B两相脉冲反了。
把“换向”开关反向扳动一下，问题即可解决。
检验完了计数方向后，再看一下计数数值，根据测量轮直径的大小看计数数值是否与转的圈数相符。
检查完后，就可以开始测井了。
置数按钮、清零按钮用来预置和清除深度显示值。
（3）井径仪的使用a．井径仪使用前应检查测量腿是否灵活，放开测量腿时应慢慢放开，防止仪器损坏或伤到人。
b．把井径仪与通用测井电缆头连接好，注意按照连接头处的插头插座有方向性并保持螺纹和密封圈处的清洁（经常在该部位涂抹黄油进行保养），先用手拧，最后一扣用钩扳用力扳紧。
c．找一平坦地面放置井径刻度尺规，井径仪刻度尺规的刻度分别为600、800、1000、1200（mm）四档，井径仪未装束缚装置前可立在刻度尺规上以便刻度。
d．刻度采用两点性刻度，先把井径腿放置在刻度尺规上与待测井径接近的刻度处。
选择第1点，执行软件，数据稳定后停止采样，并选择“采样确认”。
选择第2点，进行采样，并“采样确认”好后进行“拟合”即完成标定。
e．仪器刻度好了，装上束缚装置，把井径腿套入束缚盒内，检查一下束缚盒位置是否合适，要保证仪器到井下束缚盒能使井径腿张开。
下到井底后，利用快速提拉仪使束缚盒打开。
如果测量腿打开了，可以从显示井径值的变化而观察到。
井径腿一旦打开就不能下放仪器，只能往上提，以免损坏仪器。
f．仪器下井前别忘了井口对零。
仪器维护：每次测完井要清洗干净仪器。
支撑，弹簧等活动部要加润滑油（黄油），外壳涂防锈油脂。
仪器的各部分螺丝、弹簧要经常检查，防止下井时出事故。
（4）测量电缆与绞车的使用测量电缆是4芯钢丝电缆，拉断力为：300公斤，每100米电阻小于20欧姆。
电缆绞车可以电动，也可以手动。
绞车电机是单相220v，250W。
绞车上装有集流环是精密设备，防止撞击、受力。
5。
