水轮发电机组安装工程单元质量评定表

第一部分
工程项目施工质量评定表
（共有6个表）
水利水电工程
注：分部工程质量在施工单位质检部门自评的基础上，由监理单位复核其质量等级，报质量监督机构核备。

大型水利枢纽工程主体建筑物的分部工程质量，在施工单位自评、监理单位复核后，需报质量监督机构核定其质量等级。

水利水电工程
表04 单位工程施工质量检验资料核查表
第二部分
水工建筑工程单元工程施工质量评定表
（共有30个表）
水利水电工程
水利水电工程
注“+”为超挖，“-”为欠挖。

水利水电工程
水利水电工程
水利水电工程
注未填写检验具体内容的不得评定质量等级。

注 1.本表适用于30KW振动器振冲加固地基。

2．若用75KW振动器，项次4振密电流值应加大；项次5填料粒径标准，可加大，要求小于10cm。

水利水电工程
第三部分
金属结构及启闭机安装工程单元工程质量评定表
（共有59个表）
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
表2.4-1 压力钢管埋管管口中心、里程、圆度、纵缝、
水利水电工程。

水利水电基本建设工程单元工程质量等级评定标准(试行)水轮发电机组安装工程SDJ249.3—88中华人民共和国能源部水利部关于颁发《水利水电基本建设工程单元工程质量等级评定标准》SDJ249－88(试行)的通知能源水电[1988]10号为了加强水利水电基本建设工程的质量管理，搞好工程质量的控制、检查、评定和工程验收、工程评优等方面的工作，提高工程质量，充分发挥工程效益，能源部与水利部联合颁发《水利水电基本建设工程单元工程质量等级评定标准》SDJ249—88(试行)。

现将有关事项通知如下：一、原水电部(88)水电水建字第5号通知的单元工程质量等级评定标准(一)作为SDJ249.1－88《水工建筑工程》继续有效。

二、现颁发SDJ249.2－88《金属结构及启闭机械安装工程》、SDJ249.3－88《水轮发电机组安装工程》、SDJ249.4－88《水力机械辅助设备安装工程》、SDJ249.5－88《发电电气设备安装工程》、SDJ249.6—88《升压变电电气设备安装工程》等。

本标准自1989年4月1日起试行。

各单位在试行本标准过程中，如发现问题，请将意见函告能源部水电开发司或水利部建设开发司。

1988年12月12日说明一、为了加强水利水电基本建设工程质量管理，统一质量检验、评定方法，搞好工程质量的评比工作，特制定本标准。

二、本标准编制的依据是：1.国家颁发的《水轮发电机组安装技术规范》(GB8564－88)，以下简称《规范》；2.部颁施工验收规范，技术标准，质量管理制度和质量评定方法。

三、本标准适用于水利水电工程中下列条件之一的水轮发电机组安装工程质量等级评定：1.单机容量为3MW及以上；2.水轮机为混流式、冲击式时，转轮名义直径1.0m及以上；3.水轮机为轴流式、斜流式、贯流式时，转轮名义直径1.4m及以上。

抽水蓄能可逆式机组和小型水轮发电机组可参照本标准执行。

四、水轮发电机组安装工程项目按以下规定划分：1.单元工程：指组成分部工程的，由几个工种施工完成的最小综合体。

表6.1.2转轮室、基础环、座环单元工程安装质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。

1.单元工程划分：每台水轮机的转轮室、基础环、座环安装划分为一个单元工程。

2.单元工程量：填写本单元转轮室、基础环、座环安装量（t）。

3.各项目检验方法及数量如下。

4.单元工程施工质量验收评定应包括下列资料。

（1）施工单位应提供的资料包括清扫与检验记录表，机坑测量记录表，焊缝质量检验记录，安装调整实测记录等资料。

（2）监理单位对单元工程安装质量的平行检验资料；监理工程师签署质量复核意见的单元工程安装质量验收评定表及质量检查表。

5.《水轮发电机组安装技术规范》（GB8564—2003）。

第4.7条：设备组合面应光洁无毛刺。

合缝间隙用0.05mm塞尺检查，不能通过；允许有局部间隙，用0.10mm塞尺检查，深度不应超过组合面宽度的1/3，总长不应超过周长的20%；组合螺栓及销钉周围不应有间隙。

组合缝处安装面错牙一般不超过0.10mm。

6.允许偏差按转轮直径划分，填表时，在相应直径栏中加“√”号标明。

7.设计值按设计图填写，并将设计值用括号“（）”标出。

检测值填写实际测量值。

8.单元工程安装质量检验项目质量标准。

（1）合格等级标准。

1）主控项目检测点应100%符合合格标准。

2）一般项目检测点应90%及以上符合合格标准，其余虽有微小偏差，但不影响使用。

（2）优良等级标准。

在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。

9.单元工程安装质量评定分为合格和优良两个等级，其标准如下。

（1）合格等级标准。

1）检验项目应符合SL636—2012第3.2.5条1款的要求。

2）主要部件的调试及操作试验应符合SL636—2012和相关专业标准的规定。

3）各项报验资料应符合SL636—2012的要求。

（2）优良等级标准。

在合格等级标准基础上，有70%及以上的检验项目应达到优良标准，其中主控项目应全部达到优良标准。

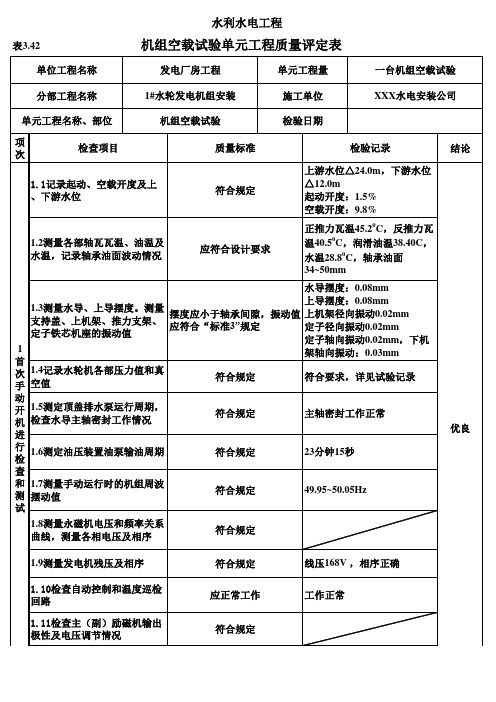

XXX水电站贯流式水轮机尾水管安装单元工程质量评定表XXX水电站水轮机尾水管安装单元工程质量检查表XXX水电站水轮机管型座及流道盖板安装单元工程质量等级评定表XXX水电站水轮机管型座及流道盖板安装工程质量检验记录表XXX水电站水轮机导水机构安装单元工程质量评定表XXX水电站水轮机导水机构安装工程质量检验记录表XXX水电站水轮机水导轴承安装单元工程质量等级评定表XXX水电站水轮机水导轴承安装工程质量检验记录表XXX水电站水轮机转轮安装单元工程质量等级评定表XXX水电站水轮机转轮安装工程质量检验记录表XXX水电站水轮机转动部件安装单元工程质量等级评定表XXX水电站水轮机转动部件安装工程质量检验记录表XXX水电站水轮机接力器安装单元工程质量等级评定表XXX水电站水轮机接力器安装工程质量检验记录表XXX水电站发电机定子组装单元工程质量等级评定表XXX水电站发电机定子组装工程质量检验记录表XXX水电站发电机转子组装单元工程质量等级评定表XXX水电站发电机转子组装工程质量检验记录表XXX水电站组合轴承装配单元工程质量等级评定表XXX水电站组合轴承装配工程质量检验记录表XXX水电站制动器安装单元工程质量等级评定表XXX水电站制动器安装工程质量检验记录表XXX水电站灯泡头及冷却锥组装单元工程质量等级评定表XXX水电站灯泡头及冷却锥组装工程质量检验记录表XXX水电站水轮发电机总体安装单元工程质量等级评定表XXX水电站水轮发电机总体安装工程质量检验记录表XXX水电站水轮发电机组电气部分检查试验安工装程质量验收评定表XXX水电站水轮发电机组电气部分检查试验安装工程质量检验记录表XXX水电站调速系统安装单元工程质量等级评定表XXX水电站调速系统安装单元工程质量等级评定表XXX水电站润滑油系统安装单元工程质量等级评定表XXX水电站润滑油系统安装单元工程质量等级评定表XXX水电站水气管路安装单元工程质量等级评定表XXX水电站水气管路安装工程质量检验记录表XXX水电站通风冷却系统安装单元工程质量等级评定表XXX水电站通风冷却系统安装工程质量检验记录表XXX水电站充水试验安装单元工程质量等级评定表XXX水电站充水试验安装工程质量检验记录表XXX水电站机组空载试验安装单元工程质量等级评定表XXX水电站机组空载试验安装工程质量检验记录表XXX水电站并列及负荷试验安装单元工程质量等级评定表XXX水电站并列及负荷试验安装工程质量检验记录表。

SL636水轮发电机组安装工程质量评定表表6.1.1.1 立式反击式水轮机尾水管里衬安装质量检查表编号：日期：表6.1.1.2 尾水管里衬单元工程要紧部件调试及操作试验质量检查表表6.1.2.1 转轮室、基础环、座环单元工程要紧部件调试及操作试验质量检查表水利水电工程表6.1.3.1 蜗壳单元工程安装质量检查表表6.1.3.2 蜗壳单元工程要紧部件调试及操作试验质量检查表编号：日期：水利水电工程表6.1.4.1 机坑里衬及接力器基础单元工程安装质量检查表编号：日期：表6.1.4.2 蜗壳单元工程要紧部件调试及操作试验质量检查表水利水电工程表6.1.5.2 转轮装配单元工程要紧部件调试及操作试验质量检查表编号：日期：水利水电工程表6.1.6.2 导水机构单元工程要紧部件调试及操作试验质量检查表编号：日期：水利水电工程表6.1.7.2 接力器单元工程要紧部件调试及操作试验质量检查表水利水电工程表6.1.8.1 转动部件单元工程安装质量检查表编号：日期：表6.1.8.2 转动部件单元工程要紧部件调试及操作试验质量检查表编号：日期：水利水电工程表6.1.9 水导轴承及主轴密封单元工程安装质量验收评定表表6.1.9.1 水导轴承及主轴密封单元工程安装质量检查表编号：日期：水利水电工程表6.1.9.2 水导轴承及主轴密封单元工程要紧部件调试及操作试验质量检查表编号：日期：水利水电工程表6.1.10 附件单元工程安装质量验收评定表表6.1.10.1 附件单元工程安装质量检查表编号：日期：表6.1.10.2 附件单元工程要紧部件调试及操作试验质量检查表编号：日期：水利水电工程表6.2.1 贯流式水轮机尾水管单元工程安装质量验收评定表表6.2.1.1 贯流式式水轮机尾水管安装质量检查表编号：日期：表6.2.1.2 尾水管单元工程要紧部件调试及操作试验质量检查表编号：日期：水利水电工程表6.2.2 贯流式水轮机管形座单元工程安装质量验收评定表表6.2.2.1 管形座单元工程安装质量检查表编号：日期：表6.2.2.2 管形座单元工程要紧部件调试及操作试验质量检查表编号：日期：水利水电工程表6.2.3.1 贯流式式水轮机导水机构安装质量检查表编号：日期：表6.2.3.2 导水机构单元工程要紧部件调试及操作试验质量检查表编号：日期：水利水电工程表6.2.4 贯流式水轮机轴承安装单元工程质量验收评定表表6.2.4.1 贯流式式水轮机轴承安装质量检查表编号：日期：表6.2.4.2 轴承单元工程要紧部件调试及操作试验质量检查表编号：日期：水利水电工程表6.2.5.1 贯流式水轮机转动部件安装质量检查表编号：日期：表6.2.5.2 转动部件单元工程要紧部件调试及操作试验质量检查表编号：日期：水利水电工程表6.3.1.1 冲击式水轮机引水管路安装质量检查表表6.3.1.2 引水管路单元工程要紧部件调试及操作试验质量检查表编号：日期：水利水电工程表6.3.2 冲击式水轮机机壳单元工程安装质量验收评定表表6.3.2.1 冲击式水轮机机壳安装质量检查表。

水利机械系统管路安装单元工程质量评定表(例表)续表4．10(例表)注适用范围：见表4．1。

表中项次4中P——额定工作压力，项次1中D——管外径，mm；R——环管曲率半径，mm；H——三通支管高度，mm；L——焊管设计周长，mm。

填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。

1．单元工程划分：以同一工作介质的管路划分为一个单元工程。

如单元工程范围过大，可在同一介质的管路按工作压力等级划分为若干个单元工程。

2．单元工程量：填写本单元油系统管路安装量(t)。

3．各项目检验方法如下。

4．GB8564～88《水轮发电机组安装技术规范》。

第10．3．2条：焊缝表面应有加强高，其值为1～2mm。

遮盖面宽度，I形坡口为5～6mm；V形坡口要盖过每边坡口约2mm。

第10．3．3条：焊缝表面应无裂纹、夹渣和气孔等缺陷，咬边深度应小于0．05mm，长度不超过缝长的10％，且小于100mm。

5．按组成系统的管路长度计算，每50m各检查两处，不足50m各检查一处的方式检验，具体检验部位由现场商定。

对于工作压力在2．5MPa及以上的阀门及系统管路试验，必须逐项检验。

6．有压容器的制作单位必须具备有压容器的制作许可证。

7．实测值填写实际测量值。

8．检验结果，合格项数指达到合格及以上质量标准的项目个数。

9．单元工程质量标准。

合格：主要检查项目全部符合规定，一般检查项目的实测点有90％及其以上符合规定，其余虽有微小超差，但不影响使用。

系统试验符合要求。

优良：在合格的基础上，并有50％及其以上检查项目达到优良等级，其中项次1．1、1．4、3．1必须达到优良标准。

636工序单元工程施工质量验收评定表水轮发电机组安装工程单元工程质量验收评定表（共有82个表）本部分系依照中华人民共和国水利部批准《水利水电工程单元工程施工质量验收评定标准——水轮发电机组安装工程》（SL 636-2020）编制。

本标准适用于符合下列条件之一的水轮发电机组安装工程的单元工程施工质量验收评定。

——单机容量15MW及以上；——冲击式水轮机，转轮名义直径1.5m及以上；——反击式水轮机中的混流式水轮机，转轮名义直径2.0及以上；轴流式、斜流式、贯流式水轮机，转轮名义直径3.0及以上。

单机容量和水轮机转轮名义直径小于上述规定的机组也可参照执行。

《评定表》改变了原标准中质量检验项目分类。

将原标准中的“保证项目”、“差不多项目”、“要紧项目”、“一样项目”等统一规定为“主控项目”和“一样项目”两类；工序名称前加“△”为要紧工序。

《水利水电工程单元工程施工质量验收评定表》（以下简称《评定表》）是检验与评定施工质量的基础资料，也是进行工程修理和事故处理的重要参考。

工程竣工验收后，《评定表》归档长期储存。

因此，对《评定表》的填写，作如下差不多规定：1.单元（工序）工程完工后，应及时评定其质量等级，并按现场检验结果，如实填写《评定 表》。

工序和单元工程施工质量等各类项目的检验，应采纳随机布点和监理工程师现场指定区位相结合的方式进行。

检验方法及数量应符合本标准和相关标准的规定。

检验项目分为主控项目和一样项目。

单元工程按工序划分情形，分为划分工序单元工程和不划分工序单元工程。

划分工序单元工程应先进行工序施工质量验收评定。

在工序验收评定合格和施工项目实体质量检验合格的基础上，进行单元工程施工质量验收评定。

不划分工序单元工程施工质量验收评定，在单元工程中所包的检验项目检验合格和施工项目实体质量检验合格的基础上进行。

2.工序和单元工程施工质量验收评定表及其备查资料的制备质量由工程施工单位负责，其规格宜采纳国际标准A4(210mmX297mm)验收评定表一式4份，备查资料一式2份，其中验收评定及备查资料各1份应由监理单位储存，其余应由施工单位储存。
