正激变换器和反激变换器的特性

开关电源拓扑结构概述(降压,升压,反激、正激)主回路—开关电源中，功率电流流经的通路。

主回路一般包含了开关电源中的开关器件、储能器件、脉冲变压器、滤波器、输出整流器、等所有功率器件，以及供电输入端和负载端。

开关电源（直流变换器）的类型很多，在研究开发或者维修电源系统时，全面了解开关电源主回路的各种基本类型，以及工作原理，具有极其重要的意义。

开关电源主回路可以分为隔离式与非隔离式两大类型。

1. 非隔离式电路的类型：非隔离——输入端与输出端电气相通，没有隔离。

1.1. 串联式结构串联——在主回路中开关器件（下图中所示的开关三极管T）与输入端、输出端、电感器L、负载RL四者成串联连接的关系。

开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T及电感器L对负载供电，并同时对电感器L充电，当开关管T关断时，电感器L中的反向电动势使续流二极管D自动导通，电感器L中储存的能量通过续流二极管D形成的回路，对负载R继续供电，从而保证了负载端获得连续的电流。

串联式结构，只能获得低于输入电压的输出电压，因此为降压式变换。

例如buck拓扑型开关电源就是属于串联式的开关电源上图是在图1-1-a电路的基础上，增加了一个整流二极管和一个LC滤波电路。

其中L 是储能滤波电感，它的作用是在控制开关K接通期间Ton限制大电流通过，防止输入电压Ui直接加到负载R上，对负载R进行电压冲击，同时对流过电感的电流iL转化成磁能进行能量存储，然后在控制开关T关断期间Toff把磁能转化成电流iL继续向负载R提供能量输出；C是储能滤波电容，它的作用是在控制开关K接通期间Ton把流过储能电感L的部分电流转化成电荷进行存储，然后在控制开关K关断期间Toff把电荷转化成电流继续向负载R提供能量输出；D是整流二极管，主要功能是续流作用，故称它为续流二极管，其作用是在控制开关关断期间Toff，给储能滤波电感L释放能量提供电流通路。

在控制开关关断期间Toff，储能电感L将产生反电动势，流过储能电感L的电流iL由反电动势eL的正极流出，通过负载R，再经过续流二极管D的正极，然后从续流二极管D的负极流出，最后回到反电动势eL的负极。

1 单零点微分器单零点微分电路实际应当是单零点单极点电路；相位滞后90度，不是超前90度2穿越频率和转折频率穿越频率为增益为1或0dB处的频率，转转频率为-3dB处的频率，或者是增益降低一半处的频率；如果说穿越频率向低频处靠，那么可以提高系统的稳定性，但是系统动态响应变差（就是快速的跟随性能变差）。

如果穿越频率向转折频率处靠，性能快速跟随性能会变好，但是系统的稳定性会变差。

所以在确定穿越频率时候我们需要选择一个折中的方案。

经验表示穿越频率选择标准是为1/10的转折频率比较适合。

选择一个合适的穿越频率的意义是：要求系统稳定而又快速。

系统是即可以满足系统的稳定性，又能兼容系统的快速跟随性能。

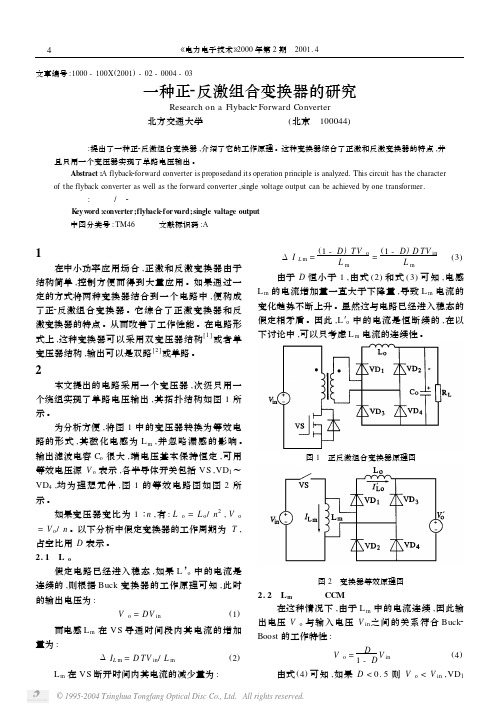

3正激式变换器和反激式变换器正激式变换器是变压器同相，开关导通时，二极管正偏导通供电，反激式变换器是变压器反相，开关断开时，二极管正偏导通供电。

在正激电路中,变压器只传递能量,储能元件是副边整流后的电感.而反激电路的变压器事实上是个耦合电感,既传递能量同时又储能元件。

正激变换器原理与BUCK电路原理基本相同，也就是在功率开关和LC滤波器之间加了个变压器来提升或降低输入电压。

义上的变压器作用。

当开关关断时，唯一存储能量的是变压器的漏感。

这是为什么MOSFET的漏极电压高于输入电压，并且能够使磁芯复位的原因。

4增益裕度和相位裕度幅值裕度或增益裕度为是相角穿越频率处的幅值分贝值与0dB线之间的差值（用分贝标示）相位裕度是增益穿越频率处的相角与-180度线之间的差值相位裕度可以看作是系统进入不稳定状态之前可以增加的相位变化，相位裕度越大，系统越稳定，但同时时间响应速度减慢了，因此必须要有一个比较合适的相位裕度。

相位裕度（phase margin，PM）在电路设计中是非常重要的一个指标，主要用来衡量负反馈系统的稳定性，并能用来预测闭环系统阶跃响应的过冲。

首先定义使增益幅值等于1的频率点位“增益交点”（gain crossover point），设为频率点w1；使增益相位等于—180°的频率点位“相位交点”（phase crossover point），设为频率点W2。

第3章思考题与习题3.1 开关器件的开关损耗大小同哪些因素有关？答：开关损耗与开关的频率和变换电路的形态性能等因素有关。

3.2 试比较Buck电路和Boost电路的异同。

答；相同点：Buck电路和Boost电路多以主控型电力电子器件（如GTO，GTR，VDMOS 和IGBT等）作为开关器件，其开关频率高，变换效率也高。

不同点：Buck电路在T关断时，只有电感L储存的能量提供给负载，实现降压变换，且输入电流是脉动的。

而Boost电路在T处于通态时，电源U d向电感L充电，同时电容C 集结的能量提供给负载，而在T处于关断状态时，由L与电源E同时向负载提供能量，从而实现了升压，在连续工作状态下输入电流是连续的。

3.3 试简述Buck-Boost电路同Cuk电路的异同。

答：这两种电路都有升降压变换功能，其输出电压与输入电压极性相反，而且两种电路的输入、输出关系式完全相同，Buck-Boost电路是在关断期内电感L给滤波电容C补充能量，输出电流脉动很大，而Cuk电路中接入了传送能量的耦合电容C1，若使C1足够大，输入输出电流都是平滑的，有效的降低了纹波，降低了对滤波电路的要求。

3.4 试说明直流斩波器主要有哪几种电路结构？试分析它们各有什么特点？答：直流斩波电路主要有降压斩波电路（Ｂuck），升压斩波电路（Ｂoost），升降压斩波电路（Ｂuck－Ｂoost）和库克（Ｃook）斩波电路。

降压斩波电路是：一种输出电压的平均值低于输入直流电压的变换电路。

它主要用于直流稳压电源和直流直流电机的调速。

升压斩波电路是：输出电压的平均值高于输入电压的变换电路，它可用于直流稳压电源和直流电机的再生制动。

升降压变换电路是输出电压平均值可以大于或小于输入直流电压，输出电压与输入电压极性相反。

主要用于要求输出与输入电压反向，其值可大于或小于输入电压的直流稳压电源。

库克电路也属升降压型直流变换电路，但输入端电流纹波小，输出直流电压平稳，降低了对滤波器的要求。

什么是正激与反激，它们有什么区别？偏磁是指加在变压器两端的正反向脉冲电压的伏秒乘积（伏秒积）不等，从而造成变压器磁芯的磁滞工作回线偏离坐标原点的现象。

正激反激主要区别在高频变压器的工作方式不同但他们在同一象限上。

正激是当变压器原边开关管导通时同时能量被传递到负载上,当开关管截止是变压器的能量要通过磁复位电路去磁。

反激是和正激相反当原边开关管导通时给变压器存储能量但能量不会加在负载上当开关管截止时变压器的能量释放到负载侧,正激开关电源,后面多的那个二级管是续流二级管,一般输出部分还会多加一个储能电感,正激和反激最重要的区别是变压器初次级的相位是反相的。

正激与反激的工作最大区别是,当开关管关断时,正激的输出主要靠储能电感和续流二级管来维持输出,而反激的输出主要靠变压器次级释放能量来维持输出。

4：正激电路不宜做多路输出5：正激电路要用脉宽调整做稳压必须在次极整流以后串电感，不然输出电压主要由输入决定，与脉宽影响不大，脉宽只影响输出纹波。

6：如用正激电路做多路输出原理上存在的问题：1：如每路输出不用电感，那么对输入变化没有稳压作用，且没有开关电源应有的安全性。

2：如果每路加电感：那么输出电压在理论上与负载大小有关，不参与反馈的回路就不正7：反激电路在原理上就适合多路输出稳压，和安全性10：反激电路首先储能，后把能量按各路的电压比率供应给每一路，先可以认为每路的输出比例是不变的（实际有误差看下面），按电流谁需要多给谁多的原则分配12：关于反馈：被反馈的这一路总是很准的因为就是按找他来反馈的，但反馈的一路一定要有一点负载。

不然会加大输出各路间的不平衡13：可以用多路加权来进行反馈，就可以使误差的矢量和为零，通俗点让误差在各路间均衡，哪路的权重大，哪路的精度就高。

最后再次说明：变压器遵守各个瞬态电压比等于线圈比，这是理解中用得最多的一个条件。

正激式变压器不蓄积能量,只担负偶合传输,反激式变压器需把开通过程中的能量蓄积在本身,关断过程中再释放:正激式绕组同相位,反激式绕组反相;正激式变压器不用调节电感值,反激式需调节.正激式工作存在剩磁为防饱和需消磁电路,本身不蓄能需要蓄能线圈和续流二极管.反激式不用..因为成本和它们的特性,一般反激式电源在100瓦以下,正激式100瓦以上,并不是它们不能互换做功率.。

反激式和正激式变换器的工作原理反激式变换器和正激式变换器是电力电子领域中常见的两种变换器结构，它们在不同的应用场景下具有不同的工作原理。

一、反激式变换器的工作原理反激式变换器是一种常用的开关电源变换器，它通过开关管的开关动作来实现输入电压的变换。

反激式变换器一般由一个开关管、一个变压器、一个滤波电容和一个负载组成。

1. 工作原理反激式变换器的工作原理主要分为两个阶段：导通阶段和关断阶段。

导通阶段：当开关管导通时，变压器的一侧与输入电源相连，另一侧与负载相连。

此时，输入电流通过变压器的一侧流入，变压器的另一侧产生电磁感应，使得负载得到相应的电压。

关断阶段：当开关管关断时，变压器的一侧与负载相连，另一侧与滤波电容相连。

此时，由于变压器一侧的电流无法立即变为零，电流会通过滤波电容继续流向负载，从而使得负载得到稳定的电压。

2. 特点与应用反激式变换器具有体积小、成本低、效率高等优点，广泛应用于电力电子产品中。

例如，电视机、计算机、手机充电器等都采用了反激式变换器作为其电源模块，提供稳定的直流电压。

二、正激式变换器的工作原理正激式变换器是一种将输入电压转换为输出电压的变换器，它通过不断开关的方式来实现电压的变换。

正激式变换器一般由一个开关管、一个变压器、一个整流电路和一个滤波电容组成。

1. 工作原理正激式变换器的工作原理主要分为两个阶段：导通阶段和关断阶段。

导通阶段：当开关管导通时，输入电流通过变压器的一侧流入，变压器的另一侧产生电磁感应，使得负载得到相应的电压。

关断阶段：当开关管关断时，变压器的一侧与整流电路相连，另一侧与滤波电容相连。

此时，由于变压器一侧的电流无法立即变为零，电流会通过整流电路继续流向负载，从而使得负载得到稳定的电压。

2. 特点与应用正激式变换器具有输出电压稳定、抗干扰能力强等优点，广泛应用于电力电子领域中。

例如，直流电源、变频器等都采用了正激式变换器作为其电源模块，提供稳定的输出电压。

5.2 反激变换器反激变换器就是在Buck-Boost变换器的开关管与续流二极管之间插入高频开关变压器，从而实现输入与输出电气隔离的一种DC-DC变换器，因此，反激变换器实际上就是带隔离的Buck-Boost变换器。

反激变换器能量传输的时机与正激变换器正好相反，它是在开关关断期间向负载传输能量。

由于反激变换器的高频变压器除了起变压作用外，还相当于一个储能电感，因此，反激变换器也称之为“电感储能式变换器”或“电感变换器”。

5.2.1 单管反激变换器的组成和工作原理1. 单管反激变换器的电路组成及工作原理单管反激变换器的主电路结构如图5.2.1所示，图中V i为输入电压、V O为输出电压、i O 为输出电流、VT为开关管，VD为续流二极管、C为输出滤波电容、R L为负载电阻。

L1、L2为高频变压器T的原、副边分别对应的电感，流过原、副边的电流分别为i N1、i N2，变压器变比n=N1/N2，变压器变比的倒数用“γ”表示，即γ= N2/N1（后面的分析会发现：对于反激变换器，其有关表达式中用“γ”表示更好）。

oV图5.2.1单端反激变换器的主电路图单管反激变换器的工作原理：在开关管VT导通期间，输入电压V i加在一次电感L1上，流过原边的电流i N1线性增加，高频变压器将电能转换成磁能储存在电感L1中。

因二次绕组同名端与一次绕组同名端相反，使得整流二极管VD因反偏而截止，二次侧无电流流过，负载仅由输出滤波电容C提供电能。

在开关管VT关断期间，流过原边的电流i N1变为零，其变压器二次侧感应电压使续流二极管VD正偏而导通，储存在变压器原边电感L1中的磁能通过互感耦合到L2，变压器释放能量，流过变压器副边的电流i N2线性减小。

可见，反激变换器的高频变压器实际是一个初级与次级紧密耦合的电感器。

显然，对于反激变换器，当晶体管导通时，高频开关变压器的初级电感线圈储存能量；而当晶体管关断时，初级线圈中储存的能量才通过次级线圈释放给负载，即反激变换器在开关管导通期间储存能量，而在开关管关断期间才向负载传递能量。
