模块化螺杆式水源热泵机组介绍(pdf 23页)
- 格式:pdf
- 大小:1.14 MB
- 文档页数:23
注明:
1.测试工况:制冷:使用侧进水温度12℃,出水温度7℃;冷源侧进水温度30℃,出水温度35℃
制热:使用侧进水温度40℃,出水温度45℃;热源侧进水温度7℃
2.上表为R22作制冷工质时的主要性能参数
3.上表机组可设计为带热回收型,余热回收量为制热量的30%.全热回收量为制热量的95%左右.
注明:
1.测试工况:制冷:使用侧进水温度12℃,出水温度7℃;冷源侧进水温度30℃,出水温度35℃
制热:使用侧进水温度40℃,出水温度45℃;热源侧进水温度7℃
2.上表为R22作制冷工质时的主要性能参数
3.上表机组可设计为带热回收型,余热回收量为制热量的30%.全热回收量为制热量的95%左右.
注明:
1.测试工况:制冷:使用侧进水温度12℃,出水温度7℃;冷源侧进水温度30℃,出水温度35℃
制热:使用侧进水温度40℃,出水温度45℃;热源侧进水温度7℃
2.上表为R22作制冷工质时的主要性能参数
3.上表机组可设计为带热回收型,余热回收量为制热量的30%.全热回收量为制热量的95%左右.
热源塔热泵机组性能修正系数
当冷热源侧工作介质温度或你要求的冷热水温度与技术参数表不同时,请按下表修正
说明:因用户地区热源塔热泵冷热源受各种因素影响,可能与本样本提供参数不尽相同,请订货前先与我公司确认相关技术参数。
螺杆式水源热泵机组介绍惠康螺杆式水源热泵机组是引进美国技术,同中国国情相结合,而开发的一种种高效、节能、冷暖两用且无污染的中央空调系统,它以电作为动力,以水作为换热介质,使机组能效比大大提高,让用户可以节省大笔的运行开支。
机组广泛应用于高级公寓、写字楼、宾馆、银行、学校、体育馆以及商业大厦等场所。
性能特点:★压缩机:采用意大利莱富康新型号压缩机,通过适合产品的压缩比及油分系统,确保螺杆压缩机在机组上能够实现高效率长期稳定运行:阳螺杆旋转带动阴螺杆向内旋转,比例为5:6非对称尺型的螺杆相互啮合产生压缩空间的不断变化而实现对制冷剂气体的压缩。
通过滑阀可以不间断的对压缩机的输气量进行调节,同时改变机组的耗电量和制冷量,确保部分负荷实的机组高效稳定运行,绝对不会发生喘振等情况。
因采用极少的运动部件,且每分钟排气约为15000次,几乎感觉不到任何排气脉动,机组振动很小,完全不需要容易出问题的避震管和避震弹簧。
★机组一级油分内置,确保在满负荷工作条件下仅有小于2%的润滑油随制冷剂气体排出压缩机,其余润滑油在压缩机内部循环,确保压缩机在最小的摩擦阻力下运行,是真正的节能产品。
独立的外置油分确保在部分负荷下最小的排油量,使机组能够在多种工况下运行而不产生任何多余的摩擦热。
★较高的效率指标,制冷性能系数≥5.47,制热性能系数≥4.5,保证机组降低能量消耗;★新型的冷凝器与蒸发器采用高效螺纹换热铜管制作,降低了水系统的压力降,蒸发器水侧阻力损失≤60,冷凝器水侧阻力损失≤60,节省了水泵的运行费用;★压缩机的轴承、密封圈及转动部件可在正常寿命期间内更换,其他的材料和部件在正常情况下至少运行25年;★所有型号的主机均采用PLC进行智能控制,电气元件选用国内外知名品牌产品;★机组的各部件达到最佳匹配,可靠的滑阀调节机构,多级调节机组的负荷,这样,在需要部分负荷运行时,就可以发挥极大的节能效果,为用户节省维护和运行的费用、开支。
螺杆式水源热泵机组使用说明(一)螺杆式水源热泵机组使用说明1. 概述•螺杆式水源热泵机组是一种高效节能的空调和热水供应系统。
•通过利用地下水或湖水中的低温热能,将其转化为高温热能供应给建筑物。
2. 安装要求•请确保机组的安装位置通风良好,避免堵塞。
•机组周围应保持足够的空间,方便维护和检修。
•请按照机组的标准安装要求进行施工。
3. 系统操作1.开机–确保机组接通电源并打开主电源开关。
–启动机组控制系统,并按照显示屏上的提示进行操作。
2.切换模式–根据需要选择空调模式或热水模式。
–可以通过控制系统或机组面板上的按键进行切换。
3.设置温度–根据室内温度需求,设定合适的温度值。
–可以通过控制系统或机组面板上的温度调节钮进行设置。
4.调节风速–根据需求选择合适的风速档位。
–可以通过控制系统或机组面板上的风速调节钮进行调整。
5.定期维护–按照用户手册中的维护计划,定期对机组进行检查和维护。
–注意清洁过滤器、散热器等关键部件。
4. 故障排除•如果机组出现故障,请按照以下步骤进行排除:1.查看故障码:通过控制系统显示屏上的故障码,确定故障类型。
2.参考用户手册中的故障排查指南,找到对应的故障解决方案。
3.如无法解决故障,请联系售后服务中心寻求帮助。
5. 注意事项•定期检查机组的接线是否牢固,避免因接线松动引起故障。
•禁止在机组周围存放易燃、易爆物品,确保安全使用。
•请勿私自拆卸或更改机组的内部零部件。
以上是螺杆式水源热泵机组的使用说明。
如有其他问题,请参考用户手册或联系售后服务中心。

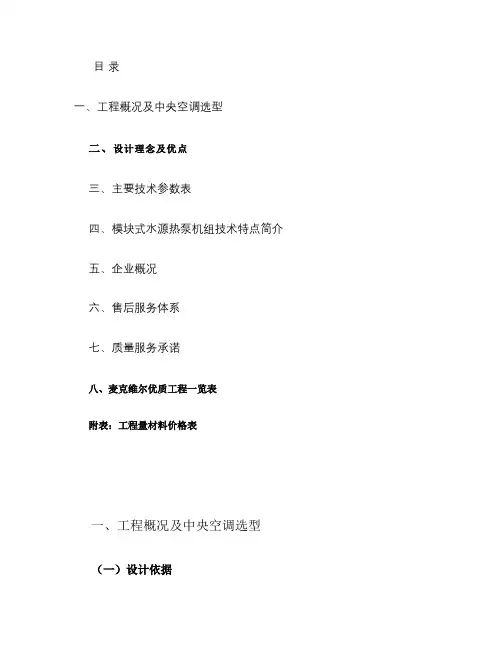

目录一、工程概况及中央空调选型二、设计理念及优点三、主要技术参数表四、模块式水源热泵机组技术特点简介五、企业概况六、售后服务体系七、质量服务承诺八、麦克维尔优质工程一览表附表:工程量材料价格表一、工程概况及中央空调选型(一)设计依据1.《采暖通风与空气调节设计规范》(GBJ-1987)2.《空气调节设计手册》(中国建筑工业出版社、第二版)3.《采暖空调制冷手册》(机械工业出版社)4.《建筑设计防火规范》(GBJ16-87)(二)、本方案室外设计参数为:冬季大气压力(Pa:101990.0 夏季大气压力(Pa:99940.0冬季平均室外风速(m/s:2.8 夏季平均室外风速(m/s:1.5冬季空调室外设计干球温度(℃:-3.0夏季空调室外设计干球温度(℃:34.2冬季通风室外设计干球温度(℃:5.0夏季通风室外设计干球温度(℃:32.0(三)、室内设计参数夏季:温度(26~28℃、相对湿度(≤65%、气流平均速度(≤0.3m/s 冬季:温度(18~22℃、相对湿度(≥55%、气流平均速度(≤0.2m/s(四)、工程概况本项目中心位于唐山市 ***县,总建筑面积:5713㎡,占地面积1413㎡,其中空调使用面积近4592㎡,总设备设计冷负荷为589kw。
根据建设方要求,以及建筑物实际情况,采用以下方案:1、主机:麦克维尔模块式水冷冷水机组WPS070.1B型2台。
2、水泵:选用3台冷冻水泵为两用一备,2台潜水水泵。
(五、设计说明:本设计为空气调节、通风工程。
1. 冷热源由机组供给,夏季为办公楼提供7-12℃冷水,冬季为办公楼提供40-45℃热水。
2. 在风机盘管加风管系统中,风管管道采用铝箔酚醛保温板,管道本身具有保温功能,降低噪音,使用寿命长。
3. 一层大厅人员流动量比较大,所以在门口处安装风幕机机阻挡室内外冷热量传递。
(六)、空调系统设计1、因该建筑为办公楼,根据房间用途选择室内机。
室内机采用卧式暗装下回风式风机盘管。
水(地)源热泵螺杆机组产品压缩机品牌与性能介绍采用半封闭螺杆压缩机,标准配置的压缩机品牌:台湾汉钟(可选品牌:德国比泽尔,意大利莱福康)该螺杆式制冷压缩机具有以下特点:a)采用最新型5:6多国专利非对称转子齿型b)浮动式经济器回气压力自动调节技术,根据负荷的变化,浮动式自动调整经济器回气的引入位置,大幅提高了机组部分负荷的运行效率。
c)采用压差自动供油,无须外置油泵。
d)内置高效油分离器,分油效率高。
e)自动润滑油预热控制,机组润滑可靠。
产品换热器品牌与性能介绍a)采用意大利波威斯特壳管换热器(可选品牌:杭州赛富特,武汉江车)b)换热器严格按照压力容器相关标准制造与监检,经国家相关压力容器监检部门检定认可,并设有自动安全阀,具有极高的安全性。
c)采用逆流换热技术,大幅提高换热效率d)强化高效换热管e)合理的流程组织f)高效的换热性能,强化机组效率产品生产、检测工艺介结a)加工设备:先进的数控加工中心,数控下料,焊接机器人,自动冷媒充注机,自动弯管机。
b)国际知名品牌、德国莱宝氦质谱检漏仪,检测精度10-9pa.m3/s,德国英福康全自动卤素检漏仪检漏精度达到0.5g/年,经国家检测合格的冷热水机组性性能测试装置,先进的铜管涡流探伤设备。
c)产品主要组件在组装前,均进行内部清洁、气密性试验与检测。
d)产品出厂,100%进行运转试验与性能检测。
产品控制系统介绍a)人性化设计大屏幕液晶显示触摸屏无键操作可选择中文、英文操作界面根据使用性质,可实现周循环多点定时自动开关机,实现无人值守自动进行运行状况的曲线分析一键式开关机,自动运行b)先进的控制系统采用中央微处理器集中控制实现16台机组自动组群联控机组故障自诊断,故障自动统计、分析主动防冻远程监控自动卸载启动,减小电网冲击自动防频繁启停,延长机组寿命多压缩机均衡运转控制技术对于多台压缩机型机组,采用自动组网运行控制程序,自动判读各台压缩机累计运行时间和启动次数,采用智能均衡运转控制程序,实现各压缩机等磨损运行,有效的提高了机组的使用寿命和运行可靠性。
螺杆式水源热泵机组原理螺杆式水源热泵机组是一种利用地下水、地表水或湖泊水作为冷热源,通过螺杆压缩机将水源的低温热能提升,用于供暖、制冷和热水供应的热泵系统。
螺杆式水源热泵机组的工作原理如下:首先,从水源中取出低温的冷水,通过水泵将冷水送入螺杆换热器。
螺杆换热器由两根相互交织的螺杆组成,当螺杆旋转时,形成了一个密闭的螺旋通道。
冷水在螺杆换热器中与热泵剂(一般为制冷剂)进行热交换,使得冷水的温度逐渐升高,而热泵剂的温度逐渐降低。
接下来,热泵剂将冷却后的状态通过螺杆压缩机进行压缩。
螺杆压缩机由两根螺杆相互啮合而成,当螺杆旋转时,形成了一个密闭的螺旋通道。
热泵剂在螺杆压缩机中被压缩,同时也被加热,使其温度急剧上升。
压缩后的高温高压热泵剂通过冷凝器与螺杆换热器进行热交换,将剩余的热量传递给冷水。
经过冷凝器的冷却,高温高压的热泵剂变为高温高压液体。
然后,高温高压液体通过膨胀阀进入蒸发器,蒸发器是一个热交换器,内部有大量的螺杆管。
高温高压液体在蒸发器中迅速蒸发,吸收蒸发器外部的热量,使得蒸发器外部的水得到降温。
蒸发后的低温低压热泵剂再次进入螺杆压缩机进行再次压缩和加热,循环往复,以实现热能的提升。
同时,冷却后的水再次进入地下水、地表水或湖泊水中,形成闭环循环,实现了对水源热能的可持续利用。
螺杆式水源热泵机组具有以下几个优势:首先,由于地下水、地表水或湖泊水的温度相对稳定,螺杆式水源热泵机组能够在不同季节和气候条件下提供稳定的热能供应。
其次,螺杆式压缩机具有高效节能的特点,能够将热泵剂的温度和压力提升到较高的水平,从而提高热泵系统的制热、制冷和热水供应效率。
此外,螺杆式水源热泵机组采用闭环循环系统,不会对环境造成污染,具有较好的环保性能。
螺杆式水源热泵机组是一种利用螺杆压缩机和螺杆换热器将水源的低温热能提升,用于供暖、制冷和热水供应的热泵系统。
它通过循环往复的工作原理,实现了对水源热能的可持续利用。
螺杆式水源热泵机组具有稳定的热能供应、高效节能、环保等优势,是一种可行的能源利用方式。
螺杆型水源热泵机组制冷量:219kW—518kW制热量:255kW—600kW适用地区:水量充足、水温适度、水质适宜的地区适用范围:3000 m²—10000 m²的商场、写字楼、宾馆、影剧院、餐饮娱乐等各类建筑高效节能◎SGHP(AII)系列螺杆式水源热泵机组是同方自主开发的第三代水源热泵产品,制热能效比为4.0,制冷能效比达6.1以上◎先进的“大温差、小流量”设计最大限度的节省了宝贵的水资源,同时也降低了运行费用;◎运用清华同方先进的水源热泵自动化控制技术实现自动调整负荷输出,合理节能。
清洁环保◎利用清洁可再生能源,最大限度的解决了环境污染问题;◎水源热泵机组的运行中没有燃烧,没有排烟污染,没有废弃物产生.节省费用◎一机三效,制冷、采暖、生活热水统一解决,大大降低初投资;◎运行费用最低廉。
配置精良◎采用进口名牌双螺杆压缩机、噪音低、寿命长、运行可靠;◎选用高效的均流变温差壳管式换热器,体积小且换热效率高;◎优质进口控制器结合同方自行开发的水源热泵专用控制程序,使主机在智能化和网络化方面明显优于同类产品。
运行平稳◎水体温度一年四季相对稳定,机组冷热量没有衰减,加上清华同方独特的取水和回灌技术,机组运行更为可靠、稳定;◎冬季运行无需除霜,完全保证了系统的高效性和可靠性。
机组运行参数(产品随时更新,以产品样本为准)地源热泵-SGHP◎一机多用,夏季空调制冷、冬季供热采暖,热回收型免费制取生活热水±◎针对地温工况特征,为地埋管地源热泵专用产品◎充分利用建筑周边土壤热物性和地温能,应用温度宽,适用岩土范围广。
±◎卓越的高能效地源热泵,有利于长期高效运行,为可再生能源利用重点推荐产品安装简单◎机组现场安装时,您只需接上电源以及冷冻、冷却水管即可使用◎无须冷却塔,室外设备安装及维护的费用,为您全面免除操作方便◎我们在机组控制设计上,实现完全电脑自动化◎操作非常简便每台机组您都可以自由地选择在供冷或供热模式下进行切换◎为您全年提供生活热水,实现能量的多元化供给建筑节能◎夏季制冷运行时,我们为您提供cop值高达5.1的热泵系统◎冬季供暖运行时,无需任何辅助加热装置,即可为您带来温暖◎根据建筑物的实际负荷,我们的机组将自动调节输出能量环境美好◎冬季,我们通过地源热泵向土壤吸收热量,然后在夏季将热量补偿释放回土壤中,实现能源的循环利◎用我们的地源热泵并不需要抽取地下水,节省最可宝贵的水资源◎整个系统无任何污染物排放,真正实现零污染生活舒适◎我们特别设定的多重安全保护,确保您的操作控制安全可靠◎不受环境温度变化影响,机组运行工况稳定,全年为您提供温馨舒适的居住环境机组运行参数(产品随时更新,以产品样本为准)FS-D低温空气源热泵机组制冷量:248KW—970KW (0℃)适用地区:环境温度在-15℃以上的地区,尤其适用于北方低温地区。
近年来受到国家大力推广环保,螺杆式水源热泵机组,用起来相当不错,水源热泵价格,而且不产生废气和污染,不消耗不可再生资源,是一种节能环保的产品。
机组使用场合:本系列水源热泵机组拥有结构紧凑,环保节能,智能控制等多项优势,该系列机组可运用水源热泵可应用于宾馆、商场、办公楼、学校等建筑及运用于化工、注塑、电子电器、机械等工艺冷却领域。
机组特征:螺杆压缩机●采用耐氟电机,效率和可靠性极高,电机由低温制冷剂冷却,散热佳且无泄露可能。
●阴阳转子经高精度转子研磨机加工而成,具有容积率高、噪声低、振动小、运转平稳可靠等特点。
●电机直接驱动,运转部件和易损件少,机械效率高。
●压差供油,无需油泵。
可靠的保护系统●高低压力,排立温度,运行电流,水温的实时监测控制,可以保证机组的安全运行。
●水流,防冻,低压及水温监测等多道保护完全避免蒸发管冻裂可能。
简便的安装调试●接管方向可以根据用户要求自由对换。
●随机安装式控制柜可节省客户端额外支出。
●出厂时已经充注制冷剂和润滑油,现场只需要连接水管和动力电源即可以使用。
方便的用户设定●用户可根据实际运行条件进行参数设定,以取得最佳运行效果。
●设定方法简单直观。
完善的控制系统●采用PLC控制器和人性化操作界面。
●具有多重保护功能,确保机组安全可靠运行。
●具有状态显示,参数设定,能量控制,故障查询等多项控制功能。
●机组容量能在较宽的范围内调节,以匹配实际空调负载,提高部分负载工作性能。
江苏迪曼德新能源科技有限公司是专业从事制冷设备的研制、生产、销售的综合性企业,感兴趣的话可以咨询了解一下。
