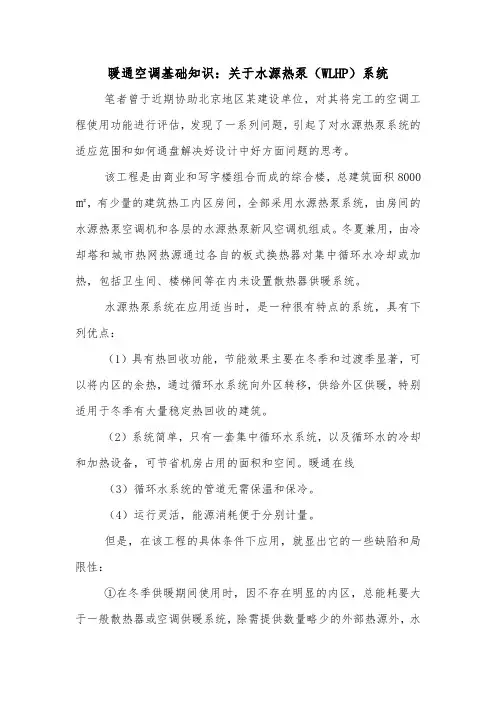

暖通空调基础知识：关于水源热泵（WLHP）系统笔者曾于近期协助北京地区某建设单位，对其将完工的空调工程使用功能进行评估，发现了一系列问题，引起了对水源热泵系统的适应范围和如何通盘解决好设计中好方面问题的思考。

该工程是由商业和写字楼组合而成的综合楼，总建筑面积8000㎡，有少量的建筑热工内区房间，全部采用水源热泵系统，由房间的水源热泵空调机和各层的水源热泵新风空调机组成。

冬夏兼用，由冷却塔和城市热网热源通过各自的板式换热器对集中循环水冷却或加热，包括卫生间、楼梯间等在内未设置散热器供暖系统。

水源热泵系统在应用适当时，是一种很有特点的系统，具有下列优点：（1）具有热回收功能，节能效果主要在冬季和过渡季显著，可以将内区的余热，通过循环水系统向外区转移，供给外区供暖，特别适用于冬季有大量稳定热回收的建筑。

（2）系统简单，只有一套集中循环水系统，以及循环水的冷却和加热设备，可节省机房占用的面积和空间。

暖通在线（3）循环水系统的管道无需保温和保冷。

（4）运行灵活，能源消耗便于分别计量。

但是，在该工程的具体条件下应用，就显出它的一些缺陷和局限性：①在冬季供暖期间使用时，因不存在明显的内区，总能耗要大于一般散热器或空调供暖系统，除需提供数量略少的外部热源外，水源热泵机且的压缩机和循环水系统仍需进行，用电量在全负荷时约为240kW，如按平均负荷计约为100kW，而北京地区的供暖期长达5个月。

②该工程使用性质为商场和办公等，属于每天间断使用的建筑，但总要有少量值班房间需昼夜使用，无论是夏季或冬季，集中的循环水系统需不间断运行。

③需设置散热器值班供暖系统，以保证各种水管道在冬季夜间或假日不被冻坏。

如果设置了散热器值班供暖系统，就提出了可否扩大散热器供暖系统的问题，即在冬季空调系统不运行？经计算是可行的。

暖通空调zaixian④水源热泵机组进风温度，一般不应低于130，极限最低温度为50，冬季用作新风机组时，需解决水源热泵新风机组进风的预热处理，并设置水预热排管的可靠防冻设施。

螺杆式冷水机组工作流程The working process of a screw-type chiller unit can be complex and intricate. The first step in the process is the extraction of heat from the water being circulated within the system. The removal of heat is accomplished by means of the refrigeration cycle, which involves the use of a refrigerant to absorb and then release thermal energy. This extraction of heat causes the water to cool down, which is essential for maintaining the desired temperature in a commercial or industrial setting.螺杆式冷水机组的工作流程可能会很复杂和错综复杂。

流程的第一步是从系统内循环的水中提取热量。

通过制冷循环来除热，制冷循环涉及使用制冷剂吸收然后释放热能。

这种热量的提取使水冷却下来，这对于在商业或工业环境中保持期望的温度是至关重要的。

The refrigeration cycle begins when the refrigerant, typically a type of hydrochlorofluorocarbon, enters the compressor. Inside the compressor, the refrigerant is compressed, which increases its pressure and temperature. This high-pressure, high-temperature gas then moves into the condenser, where it releases its thermal energyand transforms into a high-pressure liquid. This process causes the refrigerant to cool down and condense, preparing it for the next stage of the cycle.制冷循环开始于制冷剂，通常是一种氢氯氟烃类型，进入压缩机。

风冷（热泵）螺杆式冷水机组技术手册目录风冷（热泵）螺杆式冷水机组1. 产品概要 (1)1.1机型意义 (1)1.2 机组特点 (1)1.3外形结构图 (5)1.4产品规格 (6)1.5外形尺寸图 (10)2.产品特性资料 (12)2.1 性能曲线 (12)2.2冷媒系统原理图 (14)3. 控制器功能说明 (15)3.1 初始界面 (15)3.2 运行界面 (16)3.3 机器设置界面 (16)3.4 用户设置界面 (22)3.5 状态查询界面 (26)3.6 历史记录界面 (27)3.7 使用说明界面 (28)3.8 故障查询界面 (28)3.9数据复位 (29)3.10密码管理 (29)3.11除霜逻辑--除霜的参数： (29)3.12防冻逻辑 (30)3.13故障编号及说明 (31)4.电气特性 (32)4.1机组热继设定值 (32)4.2 配线规格表 (33)4.3配线图 (34)5.机组安装 (35)5.1安装场所选定 (35)5.2安装基础 (35)5.3机组吊运注意事项 (36)1.产品概要1.1机型意义LS B LG R F 160 T S ALS:冷水机组基本代号B:压缩机型号 B表示半封闭；Q表示全封闭LG:压缩机类型 LG 表示双螺杆；DG表示单螺杆R:表示冷暖型，单冷型则不表示F:表示风冷型，水冷型则不表示160:表示名义制冷量(单位KW)T:表示生产工厂S:表示单压缩机，2表示双压缩机，3表示……A:表示开发序号1.2 机组特点1.2.1压缩机高效率多国专利螺旋转子及加工机群✧新型5：6多国专利非对称转子齿型✧CNC高精度转子研磨机✧CNC自动刀具研磨机✧ZEISS转子三次元量测✧高精度度加工检验设备及严格制程管控超长寿命轴承设计，全方位应用配件✧采用11只轴承及α型轴向推力平衡鼓组合设计，大幅度提升轴承寿命2.5～3.5倍✧马达及压缩机双级液喷保护✧电源及PTC温度保护模块✧油冷却外接回路✧油位及油差保护运用，使用安全无虞高效能✧电机采用高效率硅钢片及特殊设计槽型设计✧配备内、外全向式设计冷却流道✧进出口压降最小化设计四个容量调节电磁阀可满足✧25％-50％-75％-100％四级能量调节✧25％-100％无级能量调节齐全内容积比(Vi)的配制✧螺杆压缩机的进气、压缩和排气过程发生在同一个方向。

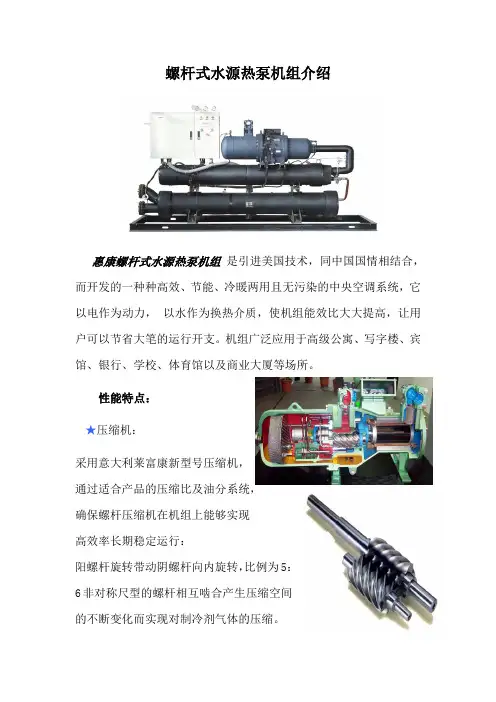

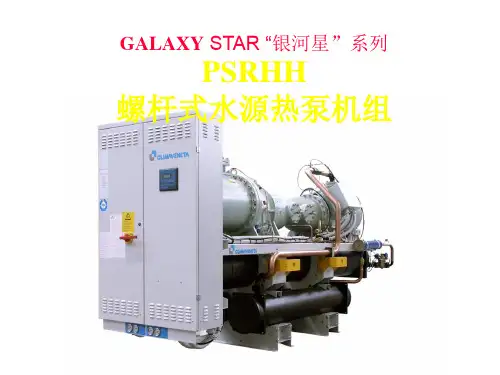

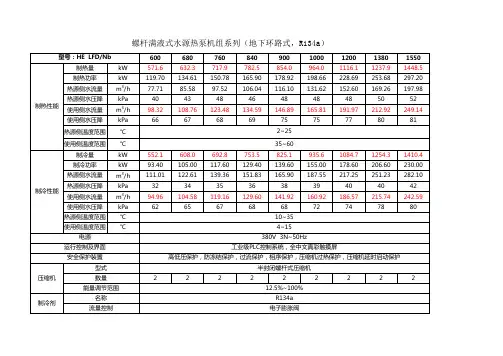

螺杆式水源热泵机组介绍惠康螺杆式水源热泵机组是引进美国技术，同中国国情相结合，而开发的一种种高效、节能、冷暖两用且无污染的中央空调系统，它以电作为动力，以水作为换热介质，使机组能效比大大提高，让用户可以节省大笔的运行开支。

机组广泛应用于高级公寓、写字楼、宾馆、银行、学校、体育馆以及商业大厦等场所。

性能特点：★压缩机：采用意大利莱富康新型号压缩机，通过适合产品的压缩比及油分系统，确保螺杆压缩机在机组上能够实现高效率长期稳定运行：阳螺杆旋转带动阴螺杆向内旋转，比例为5：6非对称尺型的螺杆相互啮合产生压缩空间的不断变化而实现对制冷剂气体的压缩。

通过滑阀可以不间断的对压缩机的输气量进行调节，同时改变机组的耗电量和制冷量，确保部分负荷实的机组高效稳定运行，绝对不会发生喘振等情况。

因采用极少的运动部件，且每分钟排气约为15000次，几乎感觉不到任何排气脉动，机组振动很小，完全不需要容易出问题的避震管和避震弹簧。

★机组一级油分内置，确保在满负荷工作条件下仅有小于2％的润滑油随制冷剂气体排出压缩机，其余润滑油在压缩机内部循环，确保压缩机在最小的摩擦阻力下运行，是真正的节能产品。

独立的外置油分确保在部分负荷下最小的排油量，使机组能够在多种工况下运行而不产生任何多余的摩擦热。

★较高的效率指标，制冷性能系数≥5.47，制热性能系数≥4.5，保证机组降低能量消耗；★新型的冷凝器与蒸发器采用高效螺纹换热铜管制作，降低了水系统的压力降，蒸发器水侧阻力损失≤60，冷凝器水侧阻力损失≤60，节省了水泵的运行费用；★压缩机的轴承、密封圈及转动部件可在正常寿命期间内更换，其他的材料和部件在正常情况下至少运行25年；★所有型号的主机均采用PLC进行智能控制，电气元件选用国内外知名品牌产品；★机组的各部件达到最佳匹配，可靠的滑阀调节机构，多级调节机组的负荷，这样，在需要部分负荷运行时，就可以发挥极大的节能效果，为用户节省维护和运行的费用、开支。

风冷模块热泵、水冷螺杆、水源热泵、地源热泵中央空调方案对比2014年8月一、项目概述本工程建筑总面积约10000m2，建筑功能为公共建筑。

三、负荷分析天津属于冬冷夏热地区，夏季需要设置冷源，满足空调房间的需要；冬季建筑需要提供热源供热，要设置合理的空调方案，首先需要对天津的气候条件进行了解，夏季最高温度在35℃以下，冬季最低温度在-12℃以上，根据实际的气象条件，选择合理、高效的空调冷、热源方案。

四、冷热负荷估算值五、空调主机方案比较以下分别从主机特点、初投资、运行费用、系统维护等方面对多种可选方案进行比较，以期选择最佳方案，确定性价比最高的系统形式。

目前市场上比较成熟的冷热源系统解决方案无外乎以下几种：1.冷源：A．B．C．D．2.A．B．C．D．E．下面对这五种方案分别进行详细分析，比较其各方面的优缺点：*比较原则：♦初投资均为各系统标准报价；♦电费统一为1元/度；♦气费统一为3.25元/Nm3；♦运行时间一致。

1.机组特点♦系统方面：风冷机与空气进行换热，不使用冷却水系统，省去了冷却塔、水泵及相应的管道，给设计和施工人员都提供了便利。

♦场地要求：风冷机组必须放置在屋顶或其他开放的大气环境中，不会占用宝贵的建筑面积，节省机房投资，并将噪音源由室内移到室外。

♦运行及管理：机组的运行方面，不需设置专门的运行人员，而且风冷机组大多采用多机头设计，能量调节十分方便，尤其在非满负荷运行的情况下，其节能效果十分明显。

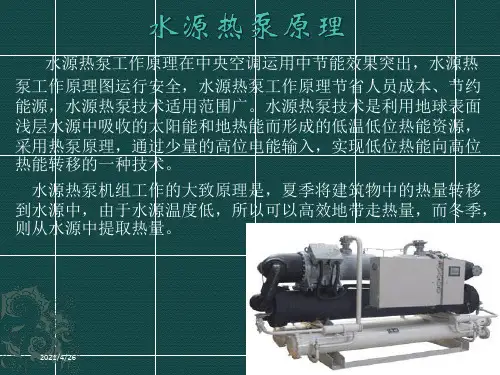

4.初投资分析3.初投资分析由于天津市市政热网接口费高的现状，本方案初投资较高，单位建筑面积采暖费2.运行费用分析3.初投资分析6.水源热泵机组可利用的水体温度冬季为12-22℃，水体温度比环境空气温度高，所以热泵循环的蒸发温度提高，能效比也提高。

而夏季水体为18-35℃，水体温度比环境空气温度低，所以制冷的冷凝温度降低，使得冷却效果好于风冷式和冷却塔式，机组效率提高。

据美国环保署EPA估计，设计安装良好的水源热泵，平均来说可以节约用户30～40％的供热制冷空调的运行费用。

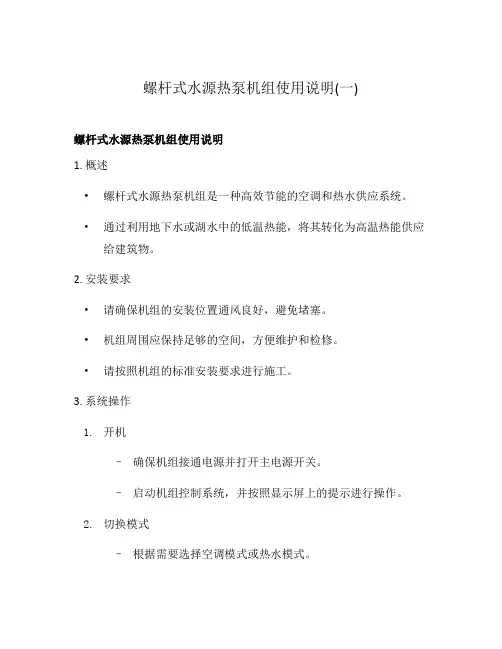

螺杆式水源热泵机组使用说明(一)螺杆式水源热泵机组使用说明1. 概述•螺杆式水源热泵机组是一种高效节能的空调和热水供应系统。
