实习报告：三项异步电机实习首先，我要感谢学校为我们提供了这次宝贵的实习机会，让我们能够亲身接触到三项异步电机的工作原理和实际应用。
在这段时间的实习中，我学到了很多关于三项异步电机的知识，也对电机的工作原理和运行机制有了更深入的了解。
三项异步电机是电动机的一种，它是根据电磁感应定律实现电能转换或传递的电磁装置。
它的主要作用是产生驱动转矩，作为各种机械的动力源。
在实际应用中，三项异步电机被广泛应用于各种工业生产过程中，包括机械制造、化工、纺织、食品加工等行业。
在实习过程中，我们首先学习了三项异步电机的基本结构和工作原理。
三项异步电机主要由定子和转子两部分组成。
定子是电机的静态部分，它包括铁心和绕组。
转子是电机的旋转部分，它由转子铁心、转子绕组、转轴和风扇等部分组成。
转子的铁心是电机磁路的一部分，由外圆周上冲有均匀线槽的硅钢片叠压而成，并固定在转轴上。
转子铁心的线槽中放置转子绕组。
根据转子绕组结构的不同，三项异步电机可以分为鼠笼式和绕线式两种。
接下来，我们学习了三项异步电机的启动和运行原理。
三项异步电机的工作原理是利用电磁感应现象，通过定子绕组产生的旋转磁场与转子绕组中的电流相互作用，从而产生转矩，使转子旋转。
当电机启动时，转子绕组中的电流是通过电网提供的，而定子绕组中的电流则是通过外部电源提供的。
在电机运行过程中，定子绕组中的电流会不断变化，从而产生旋转磁场，与转子绕组中的电流相互作用，产生转矩。
此外，我们还学习了三项异步电机的维护和故障处理。
在电机运行过程中，可能会出现一些常见的故障，如过载、缺相、绝缘老化等。
对于这些故障，我们需要及时进行处理，以保证电机的正常运行。
同时，我们还需要定期对电机进行维护，包括清洁、检查绕组、绝缘测试等，以延长电机的使用寿命。
通过这次实习，我不仅学到了三项异步电机的基本知识和工作原理，还提高了自己的动手能力和实际操作能力。
在实习过程中，我们亲自进行了电机的安装、调试和运行，对电机的各个部件进行了详细的观察和分析，对电机的工作原理和运行机制有了更深入的了解。
三相异步电动机实训报告总结一、引言在本次实训中，我们深入了解了三相异步电动机的基本原理、构造、特性以及其在工业中的应用。
通过实际操作，我们掌握了电动机的安装、调试以及维护技能，加深了对理论知识的理解。
二、三相异步电动机原理及构造三相异步电动机是工业领域中应用最广泛的电动机之一，其工作原理基于电磁感应定律和磁场对电流的作用。
在三相异步电动机中，定子产生一个旋转的磁场，该磁场在转子导体上产生感应电动势，进而产生电流。
该电流在磁场中受到作用力，产生转矩，使转子转动。
三相异步电动机主要由定子和转子两部分组成。
定子包括机座、绕组和端盖等部分，而转子包括转子铁芯、转子绕组和转轴等部分。
此外，电动机中还包含一些其他辅助部件，如轴承、端盖、风扇等。
三、三相异步电动机的特性三相异步电动机的特性对其应用具有重要影响。
我们通过实验了解了电动机的机械特性、电气特性和调速特性。
机械特性反映了电动机的转速与转矩之间的关系，电气特性描述了电动机的电流、电压和功率等电气参数，而调速特性则体现了电动机转速与电源频率之间的关系。
四、三相异步电动机的应用三相异步电动机因其优良的特性在工业领域有着广泛的应用。
在传动、泵、压缩机和鼓风机等设备中，我们都可以看到三相异步电动机的身影。
此外，在电力、化工、建筑和交通运输等领域，三相异步电动机也发挥着重要作用。
五、实训操作与维护技能在实训过程中，我们通过动手操作掌握了三相异步电动机的安装与接线技巧，学习了电动机的调试方法和运行监控技术。
同时，我们也了解了电动机的维护保养知识，如定期检查、清洁和润滑等，以确保其正常运行。
六、结论与展望通过本次实训，我们对三相异步电动机有了更深入的了解，掌握了相关的操作和维护技能。
未来，随着科技的不断发展，三相异步电动机的性能将得到进一步提升，其在工业领域的应用也将更加广泛。
我们应该不断学习新技术和新知识，提高自己的技能水平，以适应时代的发展需求。
实训报告三相异步电动机第一篇：实训报告三相异步电动机4．电动机的顺序控制电路（1）目的要求a．了解继电器的顺序控制原理，掌握其接线方法；b．加深对继电器工作原理的理解，实训报告三相异步电动机。
（2）线路图：（略）原理：需要KM2线圈通电时，必须先按下绿色按钮，KM1通电并自锁，串联在KM2线圈回路的KM1也通电并自锁，再按下黑色按钮，KM2通电并自锁，KM2线圈带电，保证KM2带电前必须先让KM1带电，停止时按红色按钮。
（3）步骤：a．按图接好电路；b．检查电路，确认无误后通电；c．先按下绿色按钮，再按下黑色按钮，观察现象；按下红色按钮，再直接按黑色按钮，观察并记录现象；d．切断电源，拆除导线。
5．电动机的正反转控制电路（1）目的要求a．了解继电器的正反转控制控制原理，掌握其接线方法；b．通过操作加深对继电器工作原理的理解；c．能够组织复杂的接线。
（2）接线图：（略）原理：需要KM1带电时，按下绿色按钮，KM1通电并自锁，KM1线圈带电，串联在KM2线圈回路的KM1常闭触点断开，保证KM1与KM2线圈不同时带电。
需要KM2线圈带电时，先按红色按钮停止，KM1断开，按下黑色按钮，KM2通电并自锁，KM2线圈带电，串联在KM1回路的KM2常闭触点断开，保证KM2与KM1也不同时带电。
（3）步骤：a．按图连接好导线；b．检查线路，确认无误后通电；c．按顺序，先按绿色按钮，再按下黑色按钮，观察现象；然后按红色按钮，反过来，先按黑色按钮，再按绿色按钮，观察并记录实验现象；d．切断电源，拆除导线，归还实验仪器。
三相异步电动机正反转控制通过这个实训我们掌握了控制电路的接线及检查的方法.学习了低电压电器的有关知识,了解其规格,型号及使用方法.掌握了三相异步电动机的正反转控制电路的工作原理,了解控制电路的基本环节的作用.第二个试验是电动机反-正转实训，我们上学期有一定的理论知识，我想应该没问题，可以做起来，可一做不是那一回事，接完后电机不转，发现是接触点不能吻和。
三相异步电动机的原理应用1. 引言三相异步电动机是一种常用的交流电动机，在各种工业和商业应用中广泛使用。
本文将介绍三相异步电动机的原理以及其在实际应用中的一些常见场景。
2. 原理三相异步电动机是基于电磁感应原理工作的。
它由一个固定的定子和一个可以旋转的转子组成。
定子和转子上都有导线，并通过电流进行连接。
当三相交流电流通过定子的绕组时，它会产生一个旋转磁场。
这个磁场切割转子上的导线，从而在转子上产生了电动势。
根据电磁感应定律，这个电动势会产生一个对抗初始电流的磁场，从而使转子开始旋转。
3. 应用场景三相异步电动机在各种应用中都发挥着重要的作用，下面列举了一些常见的应用场景：•工业生产：三相异步电动机被广泛用于工业生产中的各种设备和机械。
它们可以驱动各种类型的机械装置，如泵、压缩机、风机等。
由于其结构简单、成本低、维护方便等特点，使其成为工业中最常见的电动机类型之一。
•交通工具：三相异步电动机也被广泛应用于交通工具中。
例如，电动汽车和电动自行车就采用了三相异步电动机作为动力源。
这些电动机具有高效率、低噪音和节能的特点，有效地推动了电动交通工具的发展。
•农业机械：农业生产中许多机械设备也采用了三相异步电动机。
例如，农业水泵、禾场打捆机等设备都使用了三相异步电动机来提供动力。
这些设备可以在农业生产中起到提高效率和减轻劳动强度的作用。
•空调和制冷设备：三相异步电动机也广泛应用于空调和制冷设备中。
例如，制冷压缩机就是由三相异步电动机驱动的。
这些电动机具有良好的启动性能和稳定的运行特性，能够满足制冷设备对电动机的要求。
4. 优势和局限性三相异步电动机具有一些明显的优势和局限性，下面是一些主要的特点：4.1 优势•结构简单：相比于其他类型的电动机，三相异步电动机的结构相对简单，制造成本也较低，使其成为最常见的电动机类型之一。
•适用范围广：三相异步电动机可以适用于各种工况和工作环境，其输出功率范围广，能够满足各种应用需求。
第九章异步电动机的基本结构和运行分析异步电动机也称感应电动机，是工农业生产中应用最为广泛的一种电机。
例如，中小型轧钢设备、矿山机械、机床、起重机、鼓风机、水泵、以及脱粒、磨粉等农副产品用的加工机械，大多采用异步电动机拖动。
与其他电动机相比，异步电动机具有结构简单、坚固耐用、使用方便、运行可靠、效率高、易于制造和维修、价格低廉等许多优点。
但是，异步电动机的应用也有一定的限制，这主要是由其调速性能差、功率因数低而引起的。
异步电动机是一种交流电机，它可以是单相的，也可以是三相的。
但它的转速和电网频率没有同步电机那样严格不变的关系。
本章将分别介绍三相异步电动机的基本结构、工作原理、运行特性以及单相异步电动机的基本结构和工作原理等。
第一节异步电动机的基本结构、分类及铭牌一、三相异步电动机的基本结构三相异步电动机由固定的定子和旋转的转子两个基本部分组成，转子装在定子内腔里，借助轴承被支撑在两个端盖上。
为了保证转子能在定子内自由转动，定子和转子之间必须有一间隙，称为气隙。
电机的气隙是一个非常重要的参数，其大小及对称性等对电机的性能有很大影响。
图9-1所示为三相鼠笼式异步电动机的组成部件。
图9-1 三相鼠笼式异步电动机的组成部件1．定子定子由定子三相绕组、定于铁心和机座组成。
定子三相绕组是异步电动机的电路部分，在异步电动机的运行中起着很重要的作用，是把电能转换为机械能的关键部件。
定子三相绕组的结构是对称的，一般有六个出线端1U 、2U 、1V 、2V 、1W 、2W 。
置于机座外侧的接线盒内，根据需要接成星形（Y ）或三角形（∆），如图9一2所示，定子三相绕组的构成、连接规律及其作用将在第二节专门介绍。
图9一2 三相鼠笼式异步电动机出线端定子铁心是异步电动机磁路的一部分，由于主磁场以同步转速相对定子旋转，为减小在铁心中引起的损耗，铁心采用0.5mm 厚的高导磁电工钢片叠成，电工钢片两面涂有绝缘漆以减小铁心的涡流损耗。

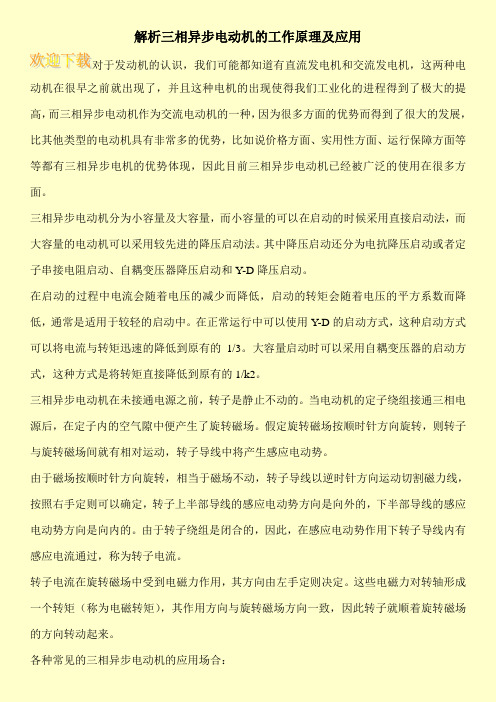

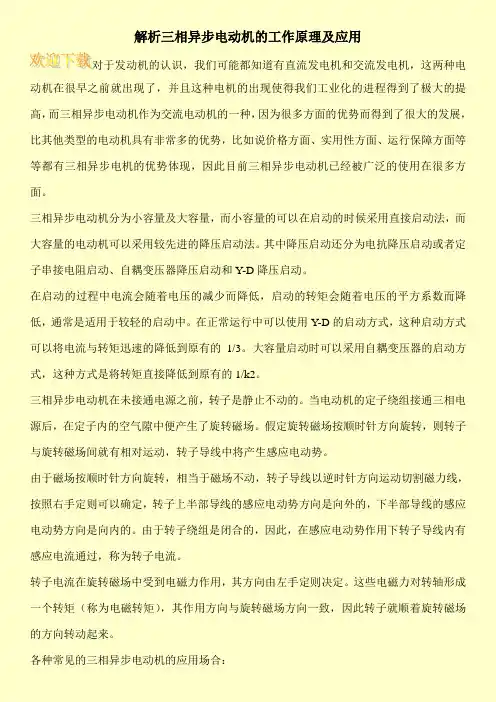

解析三相异步电动机的工作原理及应用对于发动机的认识，我们可能都知道有直流发电机和交流发电机，这两种电动机在很早之前就出现了，并且这种电机的出现使得我们工业化的进程得到了极大的提高，而三相异步电动机作为交流电动机的一种，因为很多方面的优势而得到了很大的发展，比其他类型的电动机具有非常多的优势，比如说价格方面、实用性方面、运行保障方面等等都有三相异步电机的优势体现，因此目前三相异步电动机已经被广泛的使用在很多方面。
三相异步电动机分为小容量及大容量，而小容量的可以在启动的时候采用直接启动法，而大容量的电动机可以采用较先进的降压启动法。
其中降压启动还分为电抗降压启动或者定子串接电阻启动、自耦变压器降压启动和Y-D降压启动。
在启动的过程中电流会随着电压的减少而降低，启动的转矩会随着电压的平方系数而降低，通常是适用于较轻的启动中。
在正常运行中可以使用Y-D的启动方式，这种启动方式可以将电流与转矩迅速的降低到原有的1/3。
大容量启动时可以采用自耦变压器的启动方式，这种方式是将转矩直接降低到原有的1/k2。
三相异步电动机在未接通电源之前，转子是静止不动的。
当电动机的定子绕组接通三相电源后，在定子内的空气隙中便产生了旋转磁场。
假定旋转磁场按顺时针方向旋转，则转子与旋转磁场间就有相对运动，转子导线中将产生感应电动势。
由于磁场按顺时针方向旋转，相当于磁场不动，转子导线以逆时针方向运动切割磁力线，按照右手定则可以确定，转子上半部导线的感应电动势方向是向外的，下半部导线的感应电动势方向是向内的。
由于转子绕组是闭合的，因此，在感应电动势作用下转子导线内有感应电流通过，称为转子电流。
转子电流在旋转磁场中受到电磁力作用，其方向由左手定则决定。
这些电磁力对转轴形成一个转矩（称为电磁转矩），其作用方向与旋转磁场方向一致，因此转子就顺着旋转磁场的方向转动起来。
各种常见的三相异步电动机的应用场合：。

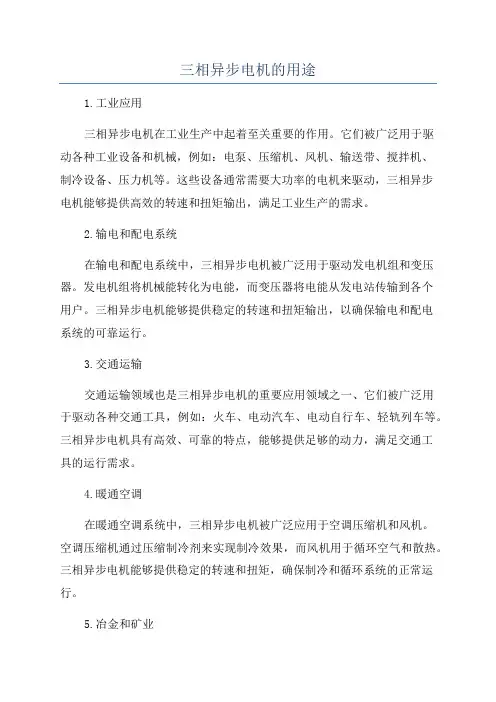

三相异步电机的用途1.工业应用三相异步电机在工业生产中起着至关重要的作用。
它们被广泛用于驱动各种工业设备和机械，例如：电泵、压缩机、风机、输送带、搅拌机、制冷设备、压力机等。
这些设备通常需要大功率的电机来驱动，三相异步电机能够提供高效的转速和扭矩输出，满足工业生产的需求。
2.输电和配电系统在输电和配电系统中，三相异步电机被广泛用于驱动发电机组和变压器。
发电机组将机械能转化为电能，而变压器将电能从发电站传输到各个用户。
三相异步电机能够提供稳定的转速和扭矩输出，以确保输电和配电系统的可靠运行。
3.交通运输交通运输领域也是三相异步电机的重要应用领域之一、它们被广泛用于驱动各种交通工具，例如：火车、电动汽车、电动自行车、轻轨列车等。
三相异步电机具有高效、可靠的特点，能够提供足够的动力，满足交通工具的运行需求。
4.暖通空调在暖通空调系统中，三相异步电机被广泛应用于空调压缩机和风机。
空调压缩机通过压缩制冷剂来实现制冷效果，而风机用于循环空气和散热。
三相异步电机能够提供稳定的转速和扭矩，确保制冷和循环系统的正常运行。
5.冶金和矿业在冶金和矿业领域，三相异步电机广泛用于驱动各种重型机械设备。
例如：提升设备、挖掘设备、破碎设备等。
这些设备通常需要大功率的电机来提供足够的动力，三相异步电机能够满足需求，并且具有耐高温、耐恶劣环境的特点。
总之，三相异步电机在各个领域都有广泛的应用，包括工业生产、输电配电、交通运输、暖通空调、冶金矿业等。
它们以其结构简单、制造成本低、运行可靠等优点，为各个行业的发展和提高效率提供了重要支持。
三相异步电动机的用途
三相异步电动机是一种广泛应用于工业、农业、交通、民用等领域的电动机。
它具有结构简单、可靠性高、维护方便、适应性强等特点，被广泛应用于各种机械设备中。
其中，其最主要的应用领域包括： 1. 工业领域：三相异步电动机广泛应用于各种机械设备中，如风机、泵、压缩机等。
这些机械设备通常需要大量的动力驱动，而三相异步电动机具有高效、可靠的特点，可以满足这些设备的需求。
2. 农业领域：三相异步电动机在农业领域的应用非常广泛，例如用于农业灌溉、农机具的驱动等。
由于农业设备通常需要运行时间长、负载不稳定，因此三相异步电动机的高效、可靠性能显得尤为重要。
3. 交通领域：三相异步电动机在交通领域中的应用也非常广泛，例如电动汽车、电动火车、电动船等。
由于这些交通工具需要高效、可靠的动力驱动，因此三相异步电动机成为了不可或缺的动力源。
4. 民用领域：三相异步电动机在各种家用电器中也有广泛的应用，例如空调、洗衣机、吸尘器等。
这些家用电器通常需要高效、稳定的电机驱动，而三相异步电动机则具有这些特点。
综上所述，三相异步电动机是一种功能强大、应用广泛的电动机，其在工业、农业、交通、民用等领域中都有着重要的地位。
- 1 -。
三相异步电动机原理及应用三相异步电动机的原理是利用三相交流电源产生的旋转磁场，通过定子和转子之间的磁场相互作用，实现转子转动的目的。
具体来说，三相交流电源通过三根接线分别给定子绕组供电，产生三个相位差为120度的电流。
这些电流在定子绕组中形成旋转磁场，旋转磁场的磁力线交替穿过转子导体，由于电流的作用，在导体中产生感应电动势，感应电动势产生的磁力与旋转磁场的作用力相抵消，使得转子在定子旋转磁场的作用下转起来。
三相异步电动机的应用非常广泛。
首先，在工业生产中，三相异步电动机通常用于驱动各类机械设备，如水泵、风机、压缩机等。
其次，它还广泛应用于交通运输领域，例如电动汽车、电动列车等。
此外，在家用电器中也有不少三相异步电动机的应用，如洗衣机、食品搅拌机等。
总的来说，无论是工业生产还是家庭生活，三相异步电动机都有着重要的地位和作用。
三相异步电动机的优点主要有以下几个方面。
首先，它的结构简单，制造工艺成熟，因此制造成本相对较低。
其次，它的运行稳定可靠，噪音较小，寿命较长。
此外，它的调速性能较好，通过改变供电频率或改变电动机的极数，可以实现电动机的调速，适应不同的工作要求。
然而，三相异步电动机也存在一些不足之处。
首先，起动时的启动电流较大，会对电网带来冲击，造成供电不稳定。
其次，由于定子和转子之间有机械接触，摩擦损耗较大，效率相对较低。
此外，它的调速范围有限，不适用于一些特殊要求的调速工况。
综上所述，三相异步电动机是一种重要的交流电动机，其工作原理是利用旋转磁场产生的磁力作用于转子上，使转子产生转动。
它结构简单、可靠性高、运转平稳，在工业领域得到广泛应用。
虽然它也存在一些不足之处，但是相对于其他类型的电动机，三相异步电动机的优点仍然十分明显。
三相异步电动机实习报告
本次实习主要内容是关于三相异步电动机的相关知识和实际操作，通过实习的
学习和实践，我对三相异步电动机有了更深入的了解和掌握。
首先，我对三相异步电动机的结构和工作原理有了更清晰的认识。
三相异步电
动机是利用三相交流电源产生旋转磁场，从而驱动转子转动，实现机械能转换的装置。
它由定子和转子两部分组成，定子上绕制有三组对称分布的线圈，通以三相交流电源，形成旋转磁场；转子则是感应电动机的转子，通过旋转磁场感应产生转矩，带动机械装置转动。
其次，我学习了三相异步电动机的运行特性和控制方法。
在实践操作中，我了
解到三相异步电动机的运行特性受到电压、频率和负载的影响，需要根据实际情况进行合理的控制和调节。
同时，我还学习了三相异步电动机的启动方法、调速方法和制动方法，这些方法对于实际工程应用具有重要意义。
最后，通过实习，我还深刻体会到了安全操作和维护保养的重要性。
在实际操
作中，我严格遵守操作规程，正确使用设备，做好设备的维护保养工作，确保设备的安全运行。
通过本次实习，我对三相异步电动机有了更深入的了解和掌握，不仅提高了自
己的专业能力，也为以后的工作打下了坚实的基础。
相信在今后的工作中，我会更加努力，不断学习，不断进步，为公司的发展贡献自己的力量。
浅述三相异步电动机及其应用摘要：近几十年来，随着电力电子技术、微电子技术及现代控制理论的发展，中、小功率电动机在工农业生产及人们的日常生活中都有极其广泛的的应用。
特别是在乡镇企业及家用电器中，更需要有大量的中、小功率电动机。
由于这种电动机的发展及广泛的应用，它的使用、保养和维护工作也越来越重要。
电机是现代工农业生产和交通运输的重要设备，与电机配套的控制设备的性能已经成为用户关注的焦点。
电机的控制包括电机的起动、调速和制动。
异步电动机由于具有结构简单、体积小、价格低廉、运行可靠、维修方便、运行效率较高、工作特性较好等优点，因而在电力拖动平台上得到了广泛应用。
本文主要从三相异步电动机的结构、原理、起动与制动以及应用发展等方面进行了大致的阐述。
关键词：三相异步电动机；原理；应用一、三相异步电动机结构与工作原理1、基本结构相异步电动机主要由定子和转子构成，定子是静止不动的部分，转子是旋转部分，在定子与转子之间有一定的气隙。
定子由铁心、绕组与机座三部分组成。
转子由铁心与绕组组成，转子绕组有鼠笼式和线绕式。
鼠笼式转子是在转子铁心槽里插入铜条，再将全部铜条两端焊在两个铜端环上而组成；线绕式转子绕组与定子绕组一样，由线圈组成绕组放入转子铁心槽里。
鼠笼式与线绕式两种电动机虽然结构不一样，但工作原理是一样的。
图1三相电动机的结构示意图2、三相异步电动机的工作原理三相异步电动机的工作原理是基于定子旋转磁场和转子电流的相互作用。
假设定子只有一对磁极，转子只有一匝绕组。
在旋转磁场的作用下，转子导体切割磁力线（其方向与旋转磁场的旋转方向相反），因而在导体内产生感应电动势e从而产生感应电流i。
根据安培电磁力定律，转子电流与旋转磁场相互作用产生电磁力F（其方向用左手定则决定），这力在转子的轴上形成电磁转矩，且转矩作用方向与旋转磁场的旋转方向相同，转子受此转矩的作用，按旋转磁场的旋转方向旋转起来。
图3表示最简单的三相定子绕组AX、BY、CZ，它们在空间按互差1200的规律对称排列。
并接成星形与三相电源U、V、W相联。
则三相定子绕组便通过三相对称电流：随着电流在定子绕组中通过，在三相定子绕组中就会产生旋转磁场(图3)。
00sin(120)sin(120)U m V m W m i I t i I t ωω⎪=-⎨⎪=+⎩图 2 三相异步电动机定子接线 当ωt=00时，0A i =，AX 绕组中无电流；B i 为负，BY 绕组中的电流从Y 流入B1流出；C i 为正，CZ 绕组中的电流从C 流入Z 流出；由右手螺旋定则可得合成磁场的方向如图3（a ）所示。
当ωt=1200时，0B i =，BY 绕组中无电流；A i 为正，AX 绕组中的电流从A 流入X 流出；C i 为负，CZ 绕组中的电流从Z 流入C 流出；由右手螺旋定则可得合成磁场的方向如图3（b ）所示。
当ωt=2400时，0C i =，CZ 绕组中无电流；A i 为负，AX 绕组中的电流从X 流入A 流出；B i 为正，BY 绕组中的电流从B 流入Y 流出；由右手螺旋定则可得合成磁场的方向如图3（c ）所示。
可见，当定子绕组中的电流变化一个周期时，合成磁场也按电流的相序方向在空间旋转一周。
随着定子绕组中的三相电流不断地作周期性变化，产生的合成磁场也不断地旋，因此称为旋转磁场。
图3 旋转磁场的形成旋转磁场的方向是由三相绕组中电流相序决定的，若想改变旋转磁场的方向，只要改变通入定子绕组的电流相序，即将三根电源线中的任意两根对调即可。
这时，转子的旋转方向也跟着改变。
二、三相异步电动机的起动与制动1、三相异步电动机的起动三相异步电动机接通电源，使电机的转子从静止状态到转子以一定速度稳定运行的过程称为电动机的起动过程。
起动方法有直接起动和降压起动两种。
（1）直接起动 直接起动又称为全压起动，起动时，将电机的额定电压通过刀开关或接触器直接接到电动机的定子绕组上进行起动。
直接起动最简单，不需附加的起动设备，起动时间短。
只要电网容量允许，应尽量采用直接起动。
但这种起动方法起动电流大，一般只允许小功率的三相异步电动机进行直接起动；对大功率的三相异步电动机，应采取降压起动，以限制起动电流。
（2）降压起动 通过起动设备将电机的额定电压降低后加到电动机的定子绕组上，以限制电机的(a) ωt = 0° (b) ωt = 120° (c) ωt = 240°起动电流，待电机的转速上升到稳定值时，再使定子绕组承受全压，从而使电机在额定电压下稳定运行，这种起动方法称为降压起动。
起动转矩与电源电压的平方成正比，所以当定子端电压下降时，起动转矩大大减小。
这说明降压起动适用于起动转矩要求不高的场合，如果电机必须采用降压起动，则应轻载或空载起动。
常用的降压起动方法有下面三种。
(1) Y-△降压起动这种起动方法适用于电动机正常运行时接法为三角形的三相异步电动机。
电机起动时，定子绕组接成星形，起动完毕后，电动机切换为三角形。
图4 Y-△降压起动控制线路图4是一个Y-△降压起动控制线路，起动时，电源开关QS闭合，控制电路先使得KM2闭合，电机星形起动，定子绕组由于采用了星形结构，其每相绕阻上承受的电压比正常接法时下降了。
当电机转速上升到稳定值时，控制电路再控制KM1闭合，于是定子绕组换成三角形接法，电机开始稳定运行。
定子绕组每相阻抗为|Z|，电源电压为U1，则采用△连接直接起动时的线电流为采用Y连接降压起动时，每相绕组的线电流为则（1）由式（1）可以看出，采用Y-△降压起动时，起动电流比直接起动时下降了1/3。
电磁转矩与电源电压的平方成正比，由于电源电压下降了，所以起动转矩也减小了1/3。
以上分析表明，这种起动方法确实使电动机的起动电流减小了，但起动转矩也下降了，因此，这种起动方法是以牺牲起动转矩来减小起动电流的，只适用于允许轻载或空载起动的场合。
(2)自耦变压器降压起动这种起动方法是指起动时，定子绕组接三相自耦变压器的低压输出端，起动完毕后，切掉自耦变压器并将定子绕组直接接上三相交流电源，使电动机在额定电压下稳定运行。
2、三相异步电动机的制动三相异步电动机脱离电源之后，由于惯性，电动机要经过一定的时间后才会慢慢停下来, 但有些生产机械要求能迅速而准确地停车，那么就要求对电动机进行制动控制。
电动机的制动方法可以分为两大类：机械制动和电气制动。
机械制动一般利用电磁抱闸的方法来实现；电气制动一般有能耗制动、反接制动和回馈发电制动三种方法。
（1）能耗制动正常运行时，将QS闭合，电动机接三相交流电源起动运行。
制动时，将QS断开，切断交流电源的连接，并将直流电源引入电机的V、W两相，在电机内部形成固定的磁场。
电动机由于惯性仍然顺时针旋转，则转子绕阻作切割磁力线的运动，依据右手螺旋法则，转子绕组中将产生感应电流。
又根据左手定则可以判断，电动机的转子将受到一个与其运动方向相反的电磁力的作用，由于该力矩与运动方向相反，称为制动力矩，该力矩使得电动机很快停转。
制动过程中，电动机的动能全部转化成电能消耗在转子回路中，会引起电机发热，所以一般需要在制动回路串联一个大电阻，以减小制动电流。
这种制动方法的特点是制动平稳，冲击小，耗能小，但需要直流电源，且制动时间较长，一般多用于起重提升设备及机床等生产机械中。
（2）反接制动反接制动是指制动时，改变定子绕组任意两相的相序，使得电动机的旋转磁场换向，反向磁场与原来惯性旋转的转子之间相互作用，产生一个与转子转向相反的电磁转矩，迫使电动机的转速迅速下降，当转速接近零时，切断电机的电源，如图1-6所示。
显然反接制动比能耗制动所用的时间要短。
(a) 接线图；(b) 原理图图5反接制动示意图正常运行时，接通KM1，电动机加顺序电源U—V—W起动运行。
需要制动时，接通KM2，从图可以看出，电动机的定子绕组接逆序电源V—U—W，该电源产生一个反向的旋转磁场，由于惯性，电动机仍然顺时针旋转，这时转子感应电流的方向按右手螺旋法则可以判断，再根据左手定则判断转子的受力F。
显然，转子会受到一个与其运动方向相反，而与新旋转磁场方向相同的制动力矩，使得电机的转速迅速降低。
当转速接近零时，应切断反接电源，否则，电动机会反方向起动。
反接制动的优点是制动时间短，操作简单，但反接制动时，由于形成了反向磁场，所以使得转子的相对转速远大于同步转速，转差率大大增大，转子绕组中的感应电流很大，能耗也较大。
为限制电流，一般在制动回路中串入大电阻。
另外，反接制动时，制动转矩较大，会对生产机械造成一定的机械冲击，影响加工精度，通常用于一些频繁正反转且功率小于10 kW的小型生产机械中。
（3）回馈发电制动回馈发电制动是指电动机转向不变的情况下，由于某种原因，使得电动机的转速大于同步转速，比如在起重机械下放重物、电动机车下坡时，都会出现这种情况，这时重物拖动转子，转速大于同步转速，转子相对于旋转磁场改变运动方向，转子感应电动势及转子电流也反向，于是转子受到制动力矩，使得重物匀速下降。
此过程中电动机将势能转换为电能回馈给电网，所以称为回馈发电制动。
三、三相异步电动机的应用及发展现状电动机是一种实现机、电能量转换的电磁装置。
它是随着生产力的发展而发展的，反过来，电动机的发展也促进了社会生产力的不断提高。
从19世纪末期起，电动机就逐渐代替蒸汽机作为拖动生产机械的原动机，一个多世纪以来，虽然电动机的基本结构变化不大，但是电动机的类型增加了许多，在运行性能，经济指标等方面也都有了很大的改进和提高，而且随着自动控制系统和计算机技术的发展，在一般旋转电动机的理论基础上又发展出许多种类的控制电动机，控制电动机具有高可靠性﹑好精确度﹑快速响应的特点，已成为电动机学科的一个独立分支。
电动机的功能是将电能转换成机械能，它可以作为拖动各种生产机械的动力，是国民经济各部门应用最多的动力机械。
在现代化工业生产过程中，为了实现各种生产工艺过程，需要各种各样的生产机械。
拖动各种生产机械运转，可以采用气动，液压传动和电力拖动。
由于电力拖动具有控制简单﹑调节性能好﹑耗损小﹑经济，能实现远距离控制和自动控制等一系列优点，因此大多数生产机械都采用电力拖动。
按照电动机的种类不同，电力拖动系统分为直流电力拖动系统和交流电力拖动系统两大类。
纵观电力拖动的发展过程，交、直流两种拖动方式并存于各个生产领域。
在交流电出现以前，直流电力拖动是唯一的一种电力拖动方式，19世纪末期，由于研制出了经济实用的交流电动机，致使交流电力拖动在工业中得到了广泛的应用，但随着生产技术的发展，特别是精密机械加工与冶金工业生产过程的进步，对电力拖动在起动，制动，正反转以及调速精度与范围等静态特性和动态响应方面提出了新的，更高的要求。
