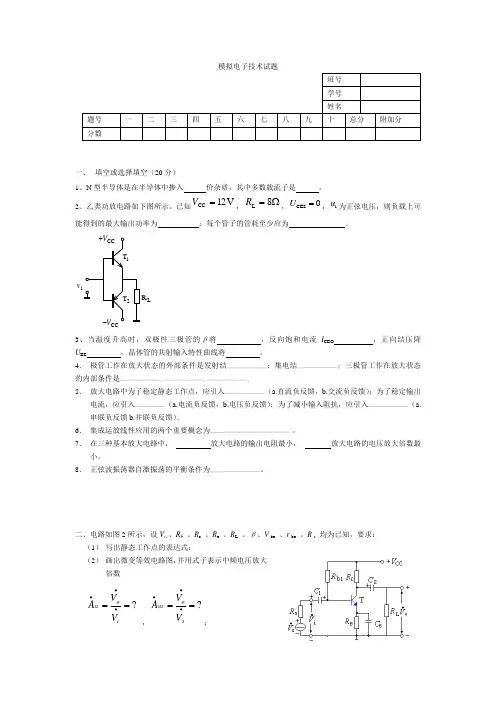

模拟电子技术试题一、 填空或选择填空（20分）1、N 型半导体是在半导体中掺入 价杂质，其中多数载流子是 。
2、乙类功放电路如下图所示。
已知V 12CC=V ，Ω=8L R ，CES 0U =，i u 为正弦电压，则负载上可能得到的最大输出功率为 ；每个管子的管耗至少应为 。
Lv3、当温度升高时，双极性三极管的β将，反向饱和电流I CEO ，正向结压降U BE ，晶体管的共射输入特性曲线将 。
4． 极管工作在放大状态的外部条件是发射结————————；集电结————————；三极管工作在放大状态的内部条件是————————、————————、————————。
5． 放大电路中为了稳定静态工作点，应引入————————（a.直流负反馈，b.交流负反馈）；为了稳定输出电流，应引入——————（a.电流负反馈，b.电压负反馈）；为了减小输入阻抗，应引入————————（a.串联负反馈b.并联负反馈）。
6． 集成运放线性应用的两个重要概念为———————————————— 。
7． 在三种基本放大电路中， 放大电路的输出电阻最小， 放大电路的电压放大倍数最小。
8． 正弦波振荡器自激振荡的平衡条件为——————————。
二、电路如图2所示，设V cc 、R b 、R c 、R e 、R L 、β、V be 、r be 、R s 均为已知，要求： （1） 写出静态工作点的表达式；（2） 画出微变等效电路图，并用式子表示中频电压放大倍数?==∙∙∙io u V V A ，?==∙∙∙so us V V A ；（3） 写出R i 、R 0的表达式；（4） 当R b1 =∞时，问输出电压波形将出现何种失真？（20分） 图2三、判断图3所示电路所有交流反馈类型（电路为多级时只考虑级间反馈）(12分)。
(a) (b)(c) (d)图3四、电路如图4所示，其所列电阻元件、三极管的输入电阻r be 、β、直流电源均为已知。
一、选择与填空（共8分）1．函数表达式Y =C D C B A +++，则其对偶式为（不必化简）： Y '= 。
2．图1-2为CMOS 工艺数字逻辑电路，写出F 的表达式：F = 。
Fo /mVu u图1-2 图1-33．图1-3为4位 （逐次逼近型、双积分型、流水线型）A/D 转换器的转换示意图，转换结果为 。
4．对于一个8位D/A 转换器，若最小输出电压增量为0.01V ，当输入代码为01001101时，输出电压u o = V ，分辨率= 。
5．已知时钟脉冲频率为f cp ，欲得到频率为0.25f cp 的矩形波，哪种电路一定无法实现该功能（ ）A ．四进制计数器；B ．四位二进制计数器；C ．单稳态触发器；D ．施密特触发器。
6．某EPROM 有8条数据线，10条地址线，其存储容量为 字节。
一、（8分）每空1分1. ()A B CDC +；2. X A XB +或X B A F X ；3. 逐次逼近型，0101；4. 0.77V ，8121-或0.0039； 5. D ； 6. 210二、回答下列问题（共10分）1．电路如图2-1所示。
V 5CC =V ，R 取值合适，写出F 的表达式（不必化简）。
3210图2-1解： 3210F ABS ABS ABS ABS =⋅⋅⋅————————————————3分2．卡诺图化简：(),,,(0,1,2,3,5,8)P A B C D m =∑，约束条件为：0ABD BCD ABC ++= 解：AB CD000111100001111011ΦΦΦ0111001ΦΦ——————————2分P AD BD =+——————————————1分3．在图2-3中，用一片74LS160和一片74LS161，配合必要的逻辑门电路，构成128进制计数器。
要求：使用置数方式，且74LS160为低位芯片，74LS161为高位芯片。
Q D 74LS160RCO Q C Q B Q A ET EP D C B A CR LD CPQ D RCO Q C Q B Q A ET EP D C B A CR LDCP74LS161图2-3解：Q D 74LS160RCO Q C Q B Q A ET EP D C B A CR LDCPQ D RCO Q C Q B Q A ET EP D CB A CR LDCP74LS161111CP——4分三、(10分)一个保险箱有3个按键，当3个键都不按下时，保险箱关闭，不报警；当只有一个按键按下时，保险箱仍关闭，但报警；当有2个按键按下时，保险箱打开，不报警；当三个按键同时按下时，保险箱打开，但要报警。
哈工大电路期末考试试题一、选择题（每题2分，共20分）1. 在电路中，电压与电流的关系可以用以下哪个定律来描述？A. 欧姆定律B. 基尔霍夫电流定律C. 基尔霍夫电压定律D. 法拉第电磁感应定律2. 一个电阻为10Ω的电路，通过电流为2A，根据欧姆定律，该电路的电压是多少？A. 10VB. 20VC. 30VD. 40V3. 理想电压源的特点是：A. 内阻为零B. 内阻无穷大C. 电压恒定不变D. 所有选项都正确4. 在串联电路中，总电阻与各分电阻的关系是：A. 总电阻等于各分电阻之和B. 总电阻等于各分电阻之积C. 总电阻等于各分电阻倒数之和D. 总电阻等于各分电阻倒数之积5. 一个电路中包含一个电阻R1和两个并联的电阻R2和R3，总电阻Rt可以表示为：A. R1 + R2B. R1 + R2 + R3C. R1 * (R2 * R3) / (R2 + R3)D. R1 / (R2 + R3)二、简答题（每题5分，共20分）6. 请简述基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）的基本内容。
7. 什么是超前相位和滞后相位？请举例说明。
8. 请解释什么是谐振频率，并简述LC谐振电路的特点。
9. 什么是功率因数？如何计算一个电路的功率因数？三、计算题（每题15分，共30分）10. 给定一个电路，包含一个12V的直流电源，一个10Ω的电阻，一个20Ω的电阻并联，然后与一个30Ω的电阻串联。
计算该电路的总电流。
11. 一个交流电路包含一个电阻R、一个电感L和一个电容C，已知R=100Ω，L=200mH，C=10μF，电源频率为50Hz。
请计算该电路的总阻抗，并确定电路是感性还是容性。
四、分析题（每题15分，共30分）12. 给定一个含有理想电压源、电阻、电容和电感的复杂电路图，要求分析电路的频率响应，并确定电路的截止频率。
13. 一个电路包含一个理想电流源，一个电阻，一个电感和一个电容，形成一个RLC串联电路。
电工学实验_哈尔滨工业大学中国大学mooc课后章节答案期末考试题库2023年1.利用Angilent DSO-X2002A数字示波器内置的函数信号发生器产生交流正弦信号时，如果幅度选择2Vpp，偏移选择+1V，利用该数字示波器通道1观察此正弦信号，如果通道1选择交流耦合，则示波器观察到的波形最大值与最小值应为：答案:最大值+1V；最小值-1V；2.测量静态工作点时，电路中其他参数不变，减小集电极电阻RC，则集电极电压UC如何变化？答案:上升3.共射基本放大电路的输入与输出波形的相位关系为答案:反相4.反相比例运算电路实验中，交流输入信号由哪个仪器设备给出？答案:函数信号发生器5.图示所示的同相比例运算电路，如何进行修改使之成为同相电压跟随器？答案:电阻RF=0，即用一根导线替代电阻RF6.对于图示的减法运算电路，以下哪个说法是正确的？答案:ui1=1V,ui2=2V时，输出uo=5V7.一片74LS00芯片中集成了几个与非门？答案:48.8-3线译码器74LS138 ，16个引脚中1、2、3脚的功能是？答案:译码地址9.8-3线译码器74LS138 ，16个管脚中4、5、6脚的功能是？答案:复合片选端10.中规模集成计数器74LS161的预置数方式是答案:同步数据置入11.如下电路原理图实现的是什么功能？答案:十进制计数器12.三相电路实验测量电压、电流、功率使用的仪器是？（）答案:三相电能及功率质量分析仪。
13.三相电能及功率质量分析仪电流钳夹的测量范围是？()答案:0-5 A14.一阶RC/RL电路暂态过程实验使用的实验仪器设备包括：（）答案:Fluke 190测试仪、信号源、电阻箱模块、电容箱模块、电感箱模块；15.利用Fluke 190测试仪的示波器功能测量一阶电路时，菜单设置中“耦合”一项应设定为：（）答案:直流16.进行叠加定理实验，不作用的电压源如何处理？答案:先将电压源关闭撤出电路，再将该支路用短路线代替17.图示进行的什么仪器设备的设置操作？答案:直流稳压电源正负12V双电源设置18.对于图示所示的示波器波形，请问偏移量约为多少？答案:+2V19.集成运算放大器uA741的引脚4和7为（）答案:电源端20.利用函数信号发生器产生方波信号时，占空比指的是？答案:方波波形一个周期内，高电平时间占整个周期时间的百分比；21.图示中为3DG6，下列说法哪个正确？答案:3DG6按照图示方式放置，凸起端对应引脚为发射极，依次逆时针为基极和集电极；22.图示所示的电路原理图，电压放大倍数公式为（）答案:Au=-RF/R123.图示所示的电路原理图中，输出电压与输入电压的关系式为？答案:u o=5(u i2-u i1)24.图示所示的电路原理图，输出与输入的电压放大倍数公式为答案:Au=1+RF/R125.对于74LS161，当计数功能选择控制端为如下哪个选项，计数器处于计数状态？答案:ENP=1；ENT=126.图示所示的实验电路，完成的是什么实验内容？答案:共射极晶体管基本放大电路27.图示所示实验电路完成的实验内容为？答案:时序逻辑电路28.图示所示的元器件属于（）答案:二极管29.对于图示电路，如果实验过程中，误把D1和D0也置为0（即低电平），那么电路实现功能变为？答案:十进制计数器，显示0000-100130.实验中，集成运算放大器uA741的引脚4应当如何连接？答案:与电源模块的-12V端相连31.对于图示所示的矩形波发生电路，如何调整参数可以增大输出矩形波的周期？答案:减小R1的阻值增大R2的阻值增大电容C的容值32.对于中规模集成计数器74LS161，以下哪些选项是正确的？答案:预置数方式为同步数据置入异步复位端为低电平有效引脚9为并行输入控制端时钟动作沿是上升沿33.以下说法错误的是（）答案:若负载为非对称负载，中线电压一定不为零。
2 电力电子器件（6）第1章习题第2部分：简答题1. 什么是电力电子技术？答：电力电子技术是应用于电力领域的电子技术，使用电力电子器件对电能进行变换和控制的技术。
2. 电能变换电路的有什么特点？机械式开关为什么不适于做电能变换电路中的开关？答：电能变换电路在输入与输出之间将电压、电流、频率、相位、相数中的一相加以变换。
电能变换电路中理想开关应满足切换时开关时间为零，使用寿命长，而机械开关不能满足这些要求。
3. 电力电子变换电路包括哪几大类？答：交流变直流——整流；直流变交流——逆变；直流变直流——斩波；交流变交流——交流调压、变频。
第2章习题（1）第2部分：简答题1.电力电子器件是如何定义和分类的？同处理信息的电子器件相比，它的特点是什么？答：电力电子器件是指可直接用于处理电能的主电路中，实现电能变换或控制的电子器件。
按照控制程度：不控型器件，半控型器件，全控型器件。
按驱动电路：电流驱动型，电压驱动型。
特点：处理的功率大，器件处于开关状态，需要信息电子电路来控制，需要安装散热片。
2.使晶闸管导通的条件是什么？答：两个条件缺一不可：（1）晶闸管阳极与阴极之间施加正向阳极电压。
（2）晶闸管门极和阴极之间必须加上适当的正向脉冲电压和电流。
3.维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是流过晶闸管的电流大于维持电流。
欲使之关断，只需将流过晶间管的电流减小到其维持电流以下，可采用阳极电压反向、减小阳极电压或增大回路阻抗等方式。
第2章习题（1）第3部分：计算题1.晶闸管在单相正弦有效值电压220V时工作,若考虑晶闸管的安全裕量,其电压定额应选多大?解：晶闸管所承受的正、反向电压最大值为输入正弦交流电源电压的峰值311V；（注：电压峰值＝1.414*有效值）取晶闸管的安全裕量为2倍，则晶闸管额定电压不低于：2×311V＝622V。
2.流经晶闸管的电流波形如题图1－41所示,其电流最大值为Im。
12三相逆变器，若输出线电压基波有效值(V LL )1 = 220 V ，频率为52Hz ，负载为三相对称的Y 型接法，解答下述问题：1）若逆变器工作于方波控制方式，计算直流电源电压V d 和负载相电压基波有效值(V An )1。
2）若逆变器工作于双极性SPWM 控制方式，m f =39 且 m a = 0.8，计算直流电源电压V d 和负载相电压基波有效值(V An )1。
解：1）若逆变器工作于方波控制方式，则 直流电源电压有效值 1282.10.78LL d V V V == 负载相电压有效值1()127An V V == 2）若逆变器工作于双极性SPWM 控制方式，则直流电源电压有效值 1220449.30.6120.6120.8LL d a V V V m ===×负载相电压有效值1()127An V V == 13. 三相桥式逆变器如图6－3所示，方波控制方式。
负载为三相平衡的纯阻性负载，Y 形连接，中性点为n 。
时间轴对应地画出稳态时下列两组电压和电流的波形，波形上应标注幅值（用V d 和一相负载电阻R 来表示）： 1）,,,,,AN BN CN AB nN An v v v v v v 2）,,,,,,A A An A B C T D d v i i i i i i ++图6－3解：（1）,,,,,AN BN CN AB nN An v v v v v v 的波形如下：（2）,,,,,,A A An A B C T D d v i i i i i i ++的波形如下：14.图6-4(a)所示的单相全桥逆变电路工作于双极性SPWM模式。
设载波比N=9要求：在图6-4(b)中画出1个调制信号波周期内的开关控制信号波形和输出电压u o的波形。
图6-4(a)解：1个调制信号波周期内的开关控制信号波形和输出电压u o的波形如下15桥式DC－DC变换电路如图7－6所示，负载为直流电动机，采用双极型PWM控制方式时，将电机处于正向电动状态时的电压、电流方向定义为正方向。

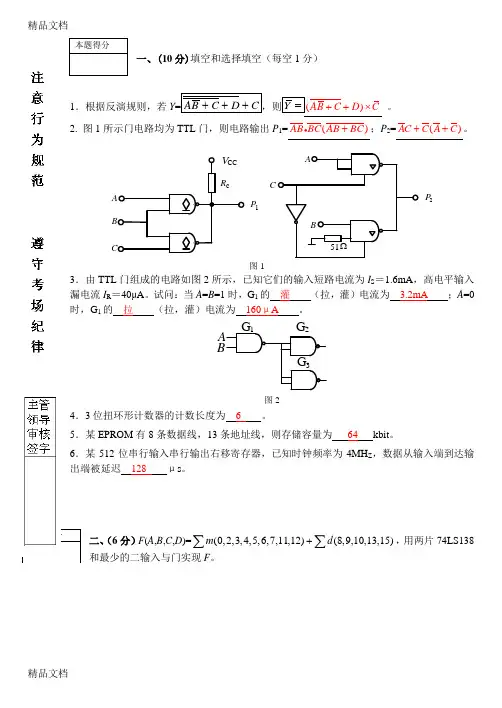

一、(10分)填空和选择填空（每空1分）1．根据反演规则，若Y =AB C D C +++，则Y =()AB C D C ++⨯ 。
2. 图1所示门电路均为TTL 门，则电路输出P 1=()AB BC AB BC +；P 2=()AC C A C ++。
P 2ABC cR A B CP 151ΩV CC图13．由TTL 门组成的电路如图2所示，已知它们的输入短路电流为I S ＝1.6mA ，高电平输入漏电流I R ＝40μA 。
试问：当A =B =1时，G 1的 灌 （拉，灌）电流为 3.2mA ；A =0时，G 1的 拉 （拉，灌）电流为 160μA 。
G 3G 1G 2A B图24．3位扭环形计数器的计数长度为 6 。
5．某EPROM 有8条数据线，13条地址线，则存储容量为 64 kbit 。
6．某512位串行输入串行输出右移寄存器，已知时钟频率为4MH Z ，数据从输入端到达输出端被延迟 128 μs 。
二、（6分）F (A ,B ,C ,D )=(0,2,3,4,5,6,7,11,12)(8,9,10,13,15)m d +∑∑，用两片74LS138和最少的二输入与门实现F 。
本题得分本题得分BIN /OCTBIN /OCT( I )( II )B 1E 3E 2E 1B 2B 0Y 0Y 1Y 2Y 3Y 4Y 5Y 6Y 7B 1E 3E 2E 1B 2B 0Y 0Y 1Y 2Y 3Y 4Y 5Y 6Y 774LS13874LS138图3解：114114F m m m m =+=BIN/OCTBIN/OCT( I )( I I )B 1E 3E 2E 1B 2B 0Y 0Y 1Y 2Y 3Y 4Y 5Y 6Y 7B 1E 3E 2E 1B 2BY 0Y 1Y 2Y 3Y 4Y 5Y 6Y 774LS13874LS138D ABC 1F三、(6分) 已知图4中AD7524为8位D/A 转换器，当D 6=1，其它各位均为“0”时，U O = -1V 。
答案2.1解：本题练习分流、分压公式。
设电压、电流参考方向如图所示。
(a) 由分流公式得：23A 2A 23I R Ω⨯==Ω+解得75R =Ω(b) 由分压公式得：3V 2V 23R U R ⨯==Ω+解得47R =Ω答案2.2解：电路等效如图(b)所示。
20k Ω1U +-20k Ω(b)+_U图中等效电阻(13)520(13)k //5k k k 1359R +⨯=+ΩΩ=Ω=Ω++由分流公式得：220mA 2mA 20k RI R =⨯=+Ω电压220k 40V U I =Ω⨯= 再对图(a)使用分压公式得：13==30V 1+3U U ⨯答案2.3解：设2R 与5k Ω的并联等效电阻为2325k 5k R R R ⨯Ω=+Ω(1) 由已知条件得如下联立方程：32113130.05(2) 40k (3)eqR U UR R R R R ⎧==⎪+⎨⎪=+=Ω⎩由方程(2)、(3)解得138k R =Ω 32k R =Ω 再将3R 代入(1)式得210k 3R =Ω答案2.4解：由并联电路分流公式，得1820mA 8mA (128)I Ω=⨯=+Ω2620mA 12mA (46)I Ω=⨯=+Ω由节点①的KCL 得128mA 12mA 4mA I I I =-=-=-答案2.5解：首先将电路化简成图(b)。
图 题2.5120Ω(a)图中1(140100)240R =+Ω=Ω2(200160)120270360(200160)120R ⎡⎤+⨯=+Ω=Ω⎢⎥++⎣⎦ 由并联电路分流公式得211210A 6A R I R R =⨯=+及21104A I I =-= 再由图(a)得321201A 360120I I =⨯=+由KVL 得，3131200100400V U U U I I =-=-=-答案2.6xRx(a-1)图2.6解：（a ）设R 和r 为1级，则图题2.6(a)为2级再加x R 。
哈工大 2005年 秋 季学期电 路 试 题用题院系：2004级，4系、6系。
说明：本试卷共80分，平时成绩为10分，实验成绩为10分。
一 计算下列各题（每小题5分，共10分）1．图示电路中，当Ω=1R 时，V 4=U ；当Ω=2R 时，V 6=U ，求当Ω=10R 时，电压U 为多少?R2．为求一线圈的电阻和电感，在其两端加正弦交流电压，电压源的角频率为100rad/s ，测得其两端电压为100V ，电流为2A ，消耗的平均功率为120W ，求其电阻和电感。
第 1 页 （共 6 页）试 题：电路 班号： 姓名：二 计算下列各题（每小题6分，共12分）1．图示电路中，互感H 6=M 。
若外加正弦电源的角频率rad/s 10=ω，求ab 端的等效阻抗Z 。
2．图示电路，非线性电阻伏安特性为22I U =(单位：V ，A ，0>I )。
试求 电压U 和U 1的值。
9第 2 页 （共 6 页）三 计算下列各题（每小题7分，共28分）1．图示正弦交流电路，已知V 010S ︒∠=U ，求电压abU 和电压源发出的有功功率和无功功率。
ΩΩ2．图示对称三相电路，已知电源线电压为V 380，线路阻抗Ω=2j 1Z ，负载每相阻抗Ω+=)j69(2Z ，求三相负载的线电压、相电流及它吸收的平均功率。
ABC第 3 页 （共 6 页）4．图示电路，已知输入电压1U 和2U 和各电阻参数，（1）求输出电压0U 的表达式；（2）元件参数满足什么条件时，有0U =2211()R U U R -。
0+-第 4 页 （共6 页）三 计算下列各题（每小题10分，共30分）1．图示电路中，已知：V 6S1=U ，V 10S2=U ，A 1S =I ，Ω=2r 。
试求三个独立电源各自发出的功率。
42．图示电路，求电阻L R 为何值时它可以获得最大功率？最大功率=max P ？272U第 5 页 （共 6 页）（2）L 为何值时电流I 为最小？?min =I 并求此时电压1u 。
电机学_哈尔滨工业大学中国大学mooc课后章节答案期末考试题库2023年1.交流绕组采用短距与分布后，其基波磁动势将（）。
参考答案:减小2.在忽略电机铁心磁压降的情况下，整距线圈的气隙磁动势的分布波形是（）。
参考答案:矩形波3.在绕组电势的计算公式E1=4.44fNkw1ϕ1中，E1指的是绕组电势的（）。
参考答案:有效值4.某三相双层叠绕组，2p=4, Q=36, 支路数a=1，y1=8，则该绕组的绕组因数为（）。
参考答案:0.9455.某4极36槽交流电机，绕组节距为8，则该绕组的节距因数为（）。
参考答案:0.9856.在绕组电势的计算公式E1=4.44fNkϕ1中，ϕ1指的是（）。
参考答案:每极磁通7.某4极交流电机，转速为1200r/min，则定子绕组感应电动势的频率为（）。
参考答案:40Hz8.变压器接（）负载时，其电压调整率可能为零。
参考答案:电阻电容性9.变压器负载为阻感性负载，负载增加时，副边电压将（）。
参考答案:降低10.一台变压器，空载电压为220V，带负载时的输出电压为210V，则此时变压器的电压变化率为（）。
参考答案:4.55%11.在变压器中，为了得到正弦感应电动势，当铁心饱和时，变压器空载电流呈（）。
参考答案:尖顶波12.一台额定频率为50Hz的电力变压器，接于60Hz、电压为此变压器的额定电压的电网上运行，此时变压器磁路饱和程度（）。
参考答案:变小13.变压器空载运行时，一次侧端电压主要是和（）平衡。
参考答案:主电势14.变压器变比是指（）。
参考答案:一次、二次侧绕组匝数之比15.变压器中的励磁电阻Rm反映的是（）。
参考答案:铁耗16.如果将变压器的铁心抽出，励磁电抗将（）。
参考答案:变小17.变压器的变比可看作是额定线电压之比。
参考答案:错误18.在直流电机中，换向器的运动形式是（）。
参考答案:与电枢绕组一起旋转19.在直流发电机中，电枢绕组中的电流是（）。
参考答案:交流电20.在直流发电机中，换相器的作用是（）。
哈工大 2008 年 秋 季学期模拟电子技术 试 题一、 填空（16分）1、在电流控制方式上，双极型晶体管是__电流控制电流源____型，而场效应管是__电压控制电流源___型；二者比较，一般的由_____场效应管___构成的电路输入电阻大。
2、放大电路中，为了不出现失真，晶体管应工作在___放大___区，此时发射结___正偏______，集电结___反偏______。
3、负反馈能改善放大电路性能，为了提高负载能力，应采用___电压___型负反馈，如果输入为电流源信号，宜采用___并联___型负反馈。
4、正弦波振荡电路应满足的幅值平衡条件是___AF=1____。
RC 振荡电路、LC 振荡电路及石英晶体振荡电路中，___石英晶体振荡电路___的频率稳定性最好。
5、直流电源的组成一般包括变压器、_整流电路__、_滤波电路_和_稳压电路_。
6、下列说法正确的画√，错误的画×（1）放大电路的核心是有源器件晶体管，它能够实现能量的放大，把输入信号的能量放大为输出信号的能量，它提供了输出信号的能量。
（ × ）（2）共集组态基本放大电路的输入电阻高，输出电阻低，能够实现电压和电流的放大。
（ ×）（3）图1所示的文氏桥振荡电路中，对于频率为012f RCπ=的信号，反馈信号U f 与输出信号U o 反相，因此在电路中引入了正反馈环节，能产生正弦波振荡。
（ × ）第 1 页 （共 8 页）图1二、（18分）基本放大电路及参数如图2所示，U BE =0.7V ，R bb ’=300Ω。
回答下列各问： （1） 请问这是何种组态的基本放大电路？（共射、共集、共基） （2） 计算放大电路的静态工作点。
（3） 画出微变等效电路。
（4） 计算该放大电路的动态参数：uA ，R i 和R o （5） 若观察到输出信号出现了底部失真，请问应如何调整R b 才能消除失真。
图2答：（1）是共射组态基本放大电路（1分）（2）静态工作点Q ：Vcc=I BQ *R b +U BEQ +(1+β) I BQ *R e ，即15= I BQ *200k Ω+0.7V+51* I BQ *8k Ω， ∴I BQ =0.0235mA （2分） ∴I CQ =βI BQ =1.175mA ， （2分） ∴U CEQ =V cc-I CQ *R C -I EQ *R E ≈V cc-I CQ *(R C +R E )=15-1.175*10=3.25V （2分） （3）微变等效电路o（4分）（4）r be =r bb ’+(1+β)U T /I EQ =0.2+51*26/1.175=1.33K Ω A u =-β(R c //R L )/r be =-50*1.32/1.33=-49.6（2分） Ri=R b //r be ≈1.33K Ω; （2分） Ro ≈Rc=2K Ω（2分） （5）是饱和失真，应增大R b（1分）第 2 页 （共 8 页）三、（24分）回答下列各问。
