6kV发电机预防性试验作业指导书一、目的与范围为了加强公司各电站6kV发电机每年预防性试验技术工作，确保6kV发电机试验工作符合工艺质量和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保发电机试验后能安全、可靠地运行，所有参加试验项目的工作人员、质检人员，必须遵循本质量保证程序。
本指导书适用于额定电压6kV的发电机试验。
其他类型的发电机现场试验可参照执行。
二、规范性引用文件（含验收标准等）GB 8564-88 水轮发电机组安装技术规范SD 230—87发电厂检修规程DL/T 596-1996 电力设备预防性试验规程SF12.5－10／6300发电机安装技术规程Q/DNCX 滇能楚雄老虎山水电站运行规程三、作业过程控制3.1 作业准备3.1.1 人员配备3.2 作业项目、方法、标准、风险评估、风险预控措施3456783.2.1 作业项目、方法、标准9101.定子三相绕组绝缘的测试：用2500V水冷专用兆欧表测量三相定子线圈对地绝缘和相间绝缘电阻≥500MΩ，吸收比≥1.6，极化指数≥2.0，三相不平衡系数不小于2；如通水时：汽励端两端汇水管和引线部分汇水管对地绝缘电阻≥30KΩ，绕组对汇水管绝缘电阻≥100KΩ，（定冷水水质合格并正常循环）2.定子线圈直流泄漏和直流耐压的测试：试验电压按0.5倍额定电压分5个阶段升高，每阶段停1分钟读取泄漏电流值，电压升至2.5倍额定电压。
其泄漏电流不应随时间的延长而增大，在额定的试验电压下，各相泄漏电流的差别不应大于最小值的100%；在20A以下者，各相间差值比较不应有显著变化。
（应在停机后清污前的热态下、排氢后进行，若在通水情况下：绕组绝缘大于1兆欧；汇水管、机内测温元件、CT二次侧接地；水路流量接近额定；并水电导率小于1.5微西/厘米）3.定子线圈交流耐压试验：向三相定子线圈加1.5Un交流试验电压，一分钟通过。
（条件同上）4.轴承各部的绝缘测量：用500V摇表测量发电机汽励两端轴瓦的密封瓦及中间环、左右轴承座、外恻挡油盖、轴瓦衬垫、高压进油管绝缘电阻不小于10MΩ，（通油情况要大于1MΩ）1、加压前必须认真检查试验接线表计倍率、量程、调压器零位及仪表开始状态，加压过程中应精力集中，严密监四、附件4.1作业过程记录表（实际工作时填写，连同现场作业指导书、工作票一起保存）4.2检修技术数据记录表检修技术数据记录表工作成员：记录人员：记录日期：天气情况：温度：湿度：4.3 发电机定转子检修作业定置图及围栏图4.4 验收卡4.5 风险控制措施卡风险控制措施卡工作内容：4.6 缺陷处理及部件更换记录缺陷处理及部件更换记录部件更换记录4.7设备名牌参数设备技术台账4.8设备检修前后试验记录设备检修试验记录单位__________________ 站名_______________。
1.发电机预防性试验方案一、试验目的对发电机进行高压预防性试验，检查试验结果是否符合有关标准的要求。
二、试验项目及标准（一）试验项目定子绕组（1）绝缘电阻及吸收比测量（2）直流电阻测量（3）泄漏电流和直流耐压试验（试验电压：大修前2.5Un；大修后2.0Un）（4）交流耐压试验（试验电压：1.5Un）（5）端部及引线手包绝缘施加直流电压测量（6）端部及引线固有频率测量转子绕组（1）绝缘电阻测量（2）直流电阻测量（3）交流阻抗及功率损耗测量（膛内、膛外各一次）（二）试验标准依照DL/T596-1996《电力设备预防性试验规程》的要求；试验（4）依照委托方要求：试验电压为交流20kV保持1min，不起晕；22kV 保持1min，允许产生个别起晕点（蓝光或白光），但起晕点不能连续，不能有黄光点或红光点以及严重的跳火、线状或片状电晕等现象；试验参照JB/T6228-2005《汽轮发电机绕组内部水系统检测方法及评定》规定的流通性检验方法中的测水流量法进行，判定标准参照执行。
其中试验考虑到整台定子装配后各水支路所处的位置差异及测试的不同时性，以及供水系统压力波动等注：偏差值=[（单根支管流量值-所有支管的平均流量值）/所有支管的平均流量值]×100%试验（9）参照参照标准GB/T 20140-2006《透平型发电机定子绕组端部动态特性和振动试验方法及评定》。
三、主要试验项目具体方案（一）定子绕组泄漏电流与直流耐压试验方案1 试验目的通过对发电机定子绕组进行测量泄漏电流与直流耐压试验，检查定子绕组是否存在绝缘缺陷。
2 试验接线试验接线如图1所示（以A相为例）：图13 试验方法及步骤利用ZGS-S型水内冷发电机通水直流高压试验装置对发电机三相绕组分别进行测量泄漏电流与直流耐压试验。
试验电压按每级0.5Un分阶段升高，最后达到2.0Un（大修后），每阶段停留1分钟。
各相泄漏电流值的差别不应大于最小值的100%，当最大泄漏电流值在20μA 以下时，相间差值与历次试验结果比较不应有显著变化；泄漏电流不应随时间延长而增大；泄漏电流应随电压成比例增长。
电气设备预防性试验规程一、引言电气设备是现代社会生产和生活中不可或缺的一部分。
为了确保电气设备的安全可靠运行，预防性试验是必不可少的一项工作。
本文档旨在制定一套完整的电气设备预防性试验规程，确保设备在运行之前经过严格的检测和试验。
二、试验目的电气设备的预防性试验旨在：1.评估设备的可靠性和安全性；2.验证设备是否符合国家和行业的技术规范；3.发现和排除可能存在的隐患和故障。
三、试验内容电气设备的预防性试验应包括以下内容：1. 外观检查对设备的外观进行仔细检查，包括设备的制造商、型号、标识以及所有的接线和连接等。
确保设备没有明显的损坏或松动。
2. 功能性试验对设备的各个功能进行测试，确保设备的各项功能正常工作。
例如，对电气开关进行漏电保护器的测试，对电动机进行起动和停止测试等。
3. 电气参数测试对设备的各个电气参数进行测量和测试，确保设备的电气参数符合技术规范的要求。
这包括电流、电压、功率因数、绝缘电阻等参数的测试。
4. 环境适应性试验对设备在各种环境条件下的适应性进行测试。
例如，对设备在高温、低温、潮湿等环境条件下的工作能力进行测试。
5. 安全性试验对设备的安全性能进行检测和验证，确保设备在正常工作条件下的安全使用。
例如，对设备的接地电阻、绝缘性能、漏电保护等进行测试。
四、试验方法电气设备的预防性试验可以采用以下方法：1.目测法：通过目视检查设备的外观和连接，检查设备的标识和标志是否齐全、清晰可见。
2.测量法：使用合适的测量仪器对设备的电流、电压、功率因数等参数进行测量和测试。
3.功能性测试法：对设备的各项功能进行测试，包括启动、停止、故障保护等。
4.特殊环境测试法：将设备置于特殊环境条件下进行测试，例如高温、低温、潮湿等环境。
5.安全性测试法：使用合适的测试设备对设备的接地电阻、绝缘电阻、漏电保护等进行测试。
五、试验记录和报告在进行预防性试验时，应详细记录试验过程和结果。
试验记录应包括试验项目、试验时间、试验方法、试验结果等信息。
发电机预防性试验施工方案1. 引言发电机是现代工业生产和人们生活中常用的电力设备之一。
为了保证发电机的正常运行和延长其使用寿命，预防性试验是必不可少的环节。
本文档将介绍发电机预防性试验的施工方案，以确保试验的准确性和安全性。
2. 试验内容及标准根据国家相关标准和行业规范，发电机预防性试验包括但不限于以下内容：•绝缘电阻试验•套管接地电阻试验•励磁电阻试验•功率因数试验•负荷试验•机械特性试验•空载试验•短路试验•超负荷试验3. 施工准备工作在进行发电机预防性试验前，需要做好以下准备工作：•确定试验时间和地点•准备试验设备和工具•确保试验设备的工作正常•安排试验人员，并确保其具备相应的资质和经验•制定试验计划，并进行试验方案的评审与确认•确保试验所需的电力供应和安全保障措施4. 施工流程4.1 绝缘电阻试验绝缘电阻试验是发电机预防性试验中的重要环节，用于检测绝缘材料的质量和寿命。
试验步骤如下：1.将试验对象断开与电源的连接，并将发电机的旋转部件固定住，确保其处于停止状态。
2.使用绝缘电阻测试仪器对发电机的绝缘电阻进行测量。
3.按照国家相关标准和规范，判断测量结果是否合格。
4.2 功率因数试验功率因数试验用于检验发电机的功率因数调整能力和稳定性。
试验步骤如下：1.连接试验仪器和发电机，确保其工作正常。
2.调整试验仪器的参数，设置试验所需的功率因数值。
3.启动发电机，并记录试验过程中的电压、电流、功率因数等参数。
4.分析和评估试验结果，判断发电机的功率因数调整能力是否满足要求。
4.3 负荷试验负荷试验用于检测发电机在额定负荷下的运行状态和性能。
试验步骤如下：1.将发电机连接到负载设备，确保其电力供应工作正常。
2.逐渐增加负载，使负载逐渐接近发电机的额定容量。
3.在不同负载下记录发电机的电压、电流、频率等参数，并进行监测和分析。
4.根据试验结果，判断发电机在不同负载下的运行状态和性能是否符合标准要求。
4.4 空载试验空载试验用于检测发电机在无负载情况下的运行状态和性能。
精品资料电气设备预防性试验规程........................................DL/T 596—1996电力设备预防性试验规程前言预防性试验是电力设备运行和维护工作中的一个重要环节，是保证电力系统安全运行的有效手段之一。
预防性试验规程是电力系统绝缘监督工作的主要依据，在我国已有40年的使用经验。
1985年由原水利电力部颁发的《电气设备预防性试验规程》，适用于330kV及以下的设备，该规程在生产中发挥了重要作用，并积累了丰富的经验。
随着电力生产规模的扩大和技术水平的提高，电力设备品种、参数和技术性能有较大的发展，需要对1985年颁布的规程进行补充和修改。
1991年电力工业部组织有关人员在广泛征求意见的基础上，对该规程进行了修订，同时把电压等级扩大到500kV，并更名为《电力设备预防性试验规程》。
本标准从1997年1月1日起实施。
本标准从生效之日起代替1985年原水利电力部颁发的《电气设备预防性试验规程》，凡其它规程、规定涉及电力设备预防性试验的项目、内容、要求等与本规程有抵触的，以本标准为准。
本标准的附录A、附录B是标准的附录。
本标准的附录C、附录D、附录E、附录F、附录G是提示的附录。
本标准由中华人民共和国电力工业部安全监察及生产协调司和国家电力调度通信中心提出。
本标准起草单位：电力工业部电力科学研究院、电力工业部武汉高压研究所、电力工业部西安热工研究院、华北电力科学研究院、西北电力试验研究院、华中电力试验研究所、东北电力科学研究院、华东电力试验研究院等。
本标准主要起草人：王乃庆、王火昆明、冯复生、凌愍、陈英、曹荣江、白健群、樊力、盛国钊、孙桂兰、孟玉婵、周慧娟等。
1 范围本标准规定了各种电力设备预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。
本标准适用于500kV及以下的交流电力设备。
本标准不适用于高压直流输电设备、矿用及其它特殊条件下使用的电力设备，也不适用于电力系统的继电保护装置、自动装置、测量装置等电气设备和安全用具。
【最新整理，下载后即可编辑】电力设备预防性试验规程第一章范围本标准规定了各种电力设备预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。
本标准适用于110kV及以下的交流电力设备。

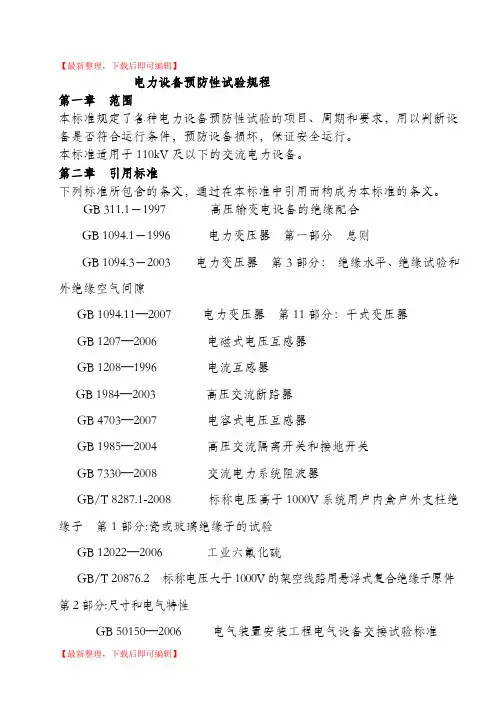

第二章引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
