水电站发电机试验方案和措施

黄花寨水电站1#机组机组稳定性试验0概述黄花寨水电站位于贵州省长顺县敦操乡境内。

电站装机容量2×30MW。

1#机组于2010年12月投运，由于机组运行时摆度超标，故对1#机组进行动平衡配重试验。

1试验目的及依据1.1试验目的稳定性试验及动平衡试验是为了检测机组检修后的稳定性能，掌握机组在各工况下的振动、摆度和水压的变化情况，分析影响机组稳定运行的原因，消除机组转动产生的动不平衡力，保证机组并网发电的安全。

1.2试验依据：GB/T 8564-2003 《水轮发电机组安装技术规范》DL/T 507-2014 《水轮发电机组启动试验规程》GB/T 15468-2006《水轮机基本技术条件》GB/T 17189-2007 《水力机械(水轮机、蓄能泵和水泵水轮机) 振动和脉动现场测试规程》GB/T 9239.1-2006 《机械振动恒态(刚性)转子平衡品质要求第1部分：规范与平衡允差的检验》2试验机组参数2.1水轮机参数 2.2发电机参数水轮机型号：HLD257-LJ-225 额定容量：30 MVA额定功率：30MW 额定电压：10.5kV额定水头：77.5m 额定电流：1941A额定流量：87.9 m3/s 功率因数：0.85额定转速：300 r/min 励磁电压：159V飞逸转速：600r/min 励磁电流：710A发电机型号：SF-J30-20/48002.3导轴瓦间隙上导瓦间隙：0.26mm (双边) ；下导瓦间隙：0.28mm (双边)；水导瓦间隙：0.20mm (双边)。

3试验设备及环境描述3.1试验设备本次稳定性、动平衡试验及甩负荷试验所使用的试验设备有：SK9172型水轮机振动分析仪（厂家：上海数可测控仪器有限公司）、CWY型电涡流位移传感器、DP型低频振动传感器。

所有试验设备和试验元件都经校验合格，测试精度满足要求。

3.2测点布置（1）上导轴承水平+X、+Y摆度。

（2）下导轴承水平+X、+Y摆度。

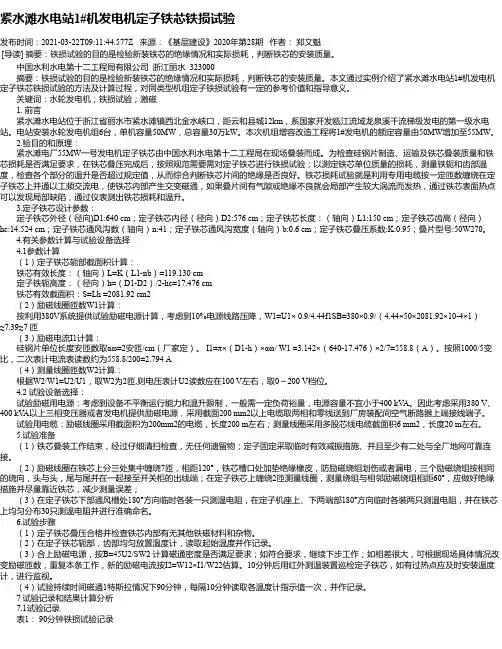

紧水滩水电站1#机发电机定子铁芯铁损试验发布时间：2021-03-22T09:11:44.577Z 来源：《基层建设》2020年第28期作者：郑文魁[导读] 摘要：铁损试验的目的是检验新装铁芯的绝缘情况和实际损耗，判断铁芯的安装质量。

中国水利水电第十二工程局有限公司浙江丽水 323000摘要：铁损试验的目的是检验新装铁芯的绝缘情况和实际损耗，判断铁芯的安装质量。

本文通过实例介绍了紧水滩水电站1#机发电机定子铁芯铁损试验的方法及计算过程，对同类型机组定子铁损试验有一定的参考价值和指导意义。

关键词：水轮发电机；铁损试验；激磁 1. 前言紧水滩水电站位于浙江省丽水市紧水滩镇西北金水峡口，距云和县城12km，系国家开发瓯江流域龙泉溪干流梯级发电的第一级水电站。

电站安装水轮发电机组6台，单机容量50MW，总容量30万kW。

本次机组增容改造工程将1#发电机的额定容量由50MW增加至55MW。

2.验目的和原理：紧水滩电厂55MW一号发电机定子铁芯由中国水利水电第十二工程局在现场叠装而成。

为检查硅钢片制造、运输及铁芯叠装质量和铁芯损耗是否满足要求，在铁芯叠压完成后，按照规范需要需对定子铁芯进行铁损试验；以测定铁芯单位质量的损耗，测量铁轭和齿部温度，检查各个部分的温升是否超过规定值，从而综合判断铁芯片间的绝缘是否良好。

铁芯损耗试验就是利用专用电缆按一定匝数缠绕在定子铁芯上并通以工频交流电，使铁芯内部产生交变磁通，如果叠片间有气隙或绝缘不良就会局部产生较大涡流而发热，通过铁芯表面热点可以发现局部缺陷，通过仪表测出铁芯损耗和温升。

3.定子铁芯设计参数：定子铁芯外径（径向)D1:640 cm；定子铁芯内径（径向）D2:576 cm；定子铁芯长度：（轴向）L1:150 cm；定子铁芯齿高（径向）hc:14.524 cm；定子铁芯通风沟数（轴向）n:41；定子铁芯通风沟宽度（轴向）b:0.6 cm；定子铁芯叠压系数:K:0.95；叠片型号:50W270。

水电站机组黑启动试验方案目录1 试验目的和依据 (1)2 黑启动定义 (1)3 试验机组参数 (1)4 试验准备及试验条件 (3)5 黑启动试验内容及步骤 (7)6 试验组织与分工 (9)7 安全措施及安全注意事项 (10)8 试验计划时间及参加人员 (11)9 试验附图 (12)1 试验目的和依据为防范各种人为及自然灾害或电网设备故障等意外因素造成电网大面积停电，同时造成水电站全站失压时，电网做到迅速的、有序的正确处理事故以及快速恢复水电站的厂用交流电实现对电网送电，最大程度降低电网停电造成的损失。

根据国家发改委《关于落实电力安全和应急措施有关问题紧急通知》的通知，通过对水电站机组进行黑启动试验，测试机组黑启动特征参数，检验机组黑启动安全条件和调速器在小系统中的运行性能，从而验证机组的黑启动能力，以保证在发生电网瓦解事故情况下能够安全、快速启动水电站机组，在保证水电站大坝、厂房、机组等的安全前提下有序快速对电网恢复送电。

2 黑启动定义电网黑启动是指整个电网（或局部电网）系统因故障停运后，不依赖别的网络帮助，通过系统中具有自启动能力的发电机组的启动，带动无自启动能力的发电机组，逐渐扩大系统恢复供电范围，最终实现整个系统供电的恢复。

水电站黑启动是指机组在无400 V厂用电情况下，依DC220V 电源迅速完成机组自启动，对内恢复厂用电，并配合调度对电网安全恢复。

水电站黑启动的基本任务为：对内恢复厂用电；对电网安全恢复，即用机组自启动后并对电网进行充电。

3 试验机组参数水轮机：型号：HLA630-LJ-174最高水头：120 m设计水头：102 m最低水头：72 m额定流量：27.5 m3/s额定转速：428.6 r/min飞逸转速：793 r/min发电机：型号：SF25－14/4000 额定容量：31.25MVA/25MW 额定电压：10.5 kV额定电流：1718.3 A额定频率：50 Hz额定励磁电压：235 V额定励磁电流：636 A调速器：电气柜/电气柜型号：BWT-80-4.0 制造厂家：压油装置运行参数：工作压力： 4.0 MPa工作泵启动油压： 3.7 MPa备用泵启动油压： 3.6 MPa事故低油压： 3.5 MPa蝶阀油压装置:工作压力：16 MPa工作泵启动油压： 6 MPa备用泵启动油压： 6 MPa励磁系统：型号：FJL-3GAI-PADBIB额定励磁电流：Ifn=636A额定励磁电压：Ufn=235V计算机监控系统：型号：南自SD8000微机监控系统4 试验准备及试验条件（1）黑启动试验前准备工作1）现场试验的前期工作＊＊＊电站为黑启动试验工作负责部门，＊＊＊为负责人。

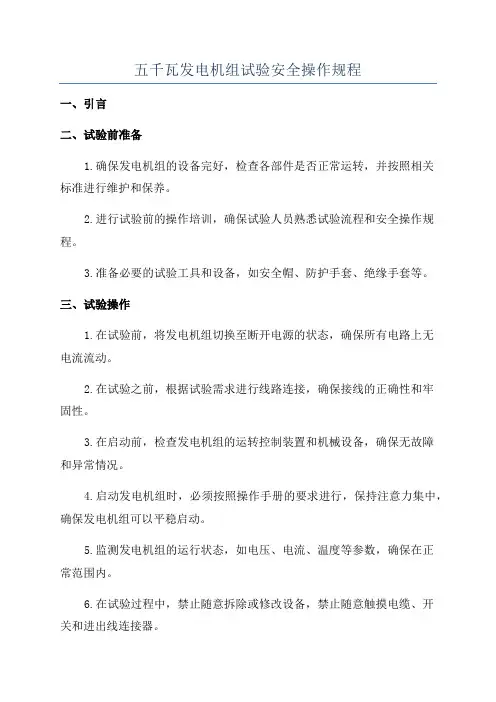

五千瓦发电机组试验安全操作规程一、引言二、试验前准备1.确保发电机组的设备完好，检查各部件是否正常运转，并按照相关标准进行维护和保养。

2.进行试验前的操作培训，确保试验人员熟悉试验流程和安全操作规程。

3.准备必要的试验工具和设备，如安全帽、防护手套、绝缘手套等。

三、试验操作1.在试验前，将发电机组切换至断开电源的状态，确保所有电路上无电流流动。

2.在试验之前，根据试验需求进行线路连接，确保接线的正确性和牢固性。

3.在启动前，检查发电机组的运转控制装置和机械设备，确保无故障和异常情况。

4.启动发电机组时，必须按照操作手册的要求进行，保持注意力集中，确保发电机组可以平稳启动。

5.监测发电机组的运行状态，如电压、电流、温度等参数，确保在正常范围内。

6.在试验过程中，禁止随意拆除或修改设备，禁止随意触摸电缆、开关和进出线连接器。

7.如发现异常情况或故障，及时停止试验，并进行相应的处理和维修。

四、应急措施1.发电机组试验中，如发生火灾、爆炸等重大事故，应立即按照应急预案进行处理和报警。

2.如发生触电、电击等事故，应立即切断电源，并进行紧急救援和急救措施。

3.如发现发电机组出现异常噪音、异味等情况，应立即停止试验，并进行相应的检修和维护。

五、试验结束1.在试验结束后，将发电机组降载至空载状态，逐步停机，确保停机平稳。

2.对发电机组进行必要的检查和维护，如清洁、紧固螺栓等，确保设备的正常运行和延长使用寿命。

3.整理试验记录，详细记录试验过程中的参数、操作和发现的问题，并提出相应的改进意见。

4.清理现场，将试验过程中使用的工具、设备归位，保持现场的整洁。

六、附则1.试验人员应按照操作规程进行试验操作，并保持通讯畅通，随时与其他工作人员进行沟通。

2.试验过程中，应加强对现场人员的监督和控制，禁止闲杂人员进入试验现场。

3.如有特殊情况需要变更试验操作规程，必须经过专业人员讨论和批准。

4.试验操作规程应定期评估和更新，确保其适应发电机组试验的实际情况。

发电机施工方案xxxx水电站现场安装项目部2017年1月 10日批准：校核：编制：一、概述水轮发电机简介本机为悬垂式密闭循环空气冷却的同步水轮发电机，由同轴连接的水轮机驱动，采用可控硅励磁，电机从上往下看为顺时针方向旋转。

发电机主要由定子、转子、下机架、下导轴承、上机架、推力轴承及上导轴承、空气冷却系统、制动和顶起系统、灭火系统、自动化系统等零部件组成。

发电机大轴设上导和下导，分别布置在上机架中心体和下机架中心体内。

上机架与发电机定子相连，内部设有上导轴承和推力轴承，承担机组转动部分和水推力全部推力负荷。

下机架主要承担顶转子时全部转动体的重量符合和制动时的摩擦力矩。

主轴下端法兰与水轮机主轴法兰采用刚性螺栓联接并以径向销传递扭矩。

发电机主要技术性能（1）发电机主要技术参数：型式三相、立轴悬式、密闭循环空冷、同步发电机型号 SF52-12/4350 额定功率 52MW额定电压 11kV额定电流额定功率因数额定转速 500r/min额定频率 50Hz飞逸转速 902r/min相数 3定子接法 Y绝缘等级（定子/转子） F/F二、编制依据1、GB/T8564-2003《水轮发电机组安装技术规范》2、厂家安装图纸；3、厂家安装说明书三、主要结构本机为悬垂式密闭循环空气冷却的同步水轮发电机，由同轴连接的水轮机驱动，采用可控硅励磁，电机从上往下看为顺时针方向旋转。

发电机主要包括定子、转子、下机架、上机架、推力轴承、导轴承、励磁系统、空气冷却器等附属设备。

定子发电机定子由机座、定子铁心和圈式线圈等组成，由于运输尺寸和重量受限制，定子为两瓣结构。

机座用钢板焊接和加工而成，机座壁上有六个窗口与空冷器连接，定子吊柱也位于此处。

机座用于固定定子铁心，上机架固定在机座上部，机座下端通过销钉和螺栓固定在基础板上。

定子铁心用厚的低损耗优质硅钢片叠压成，铁心用8mm高的通风槽钢沿轴线分为16段，利于电机通风散热，铁心用拉紧螺杆压紧并固定在机座上。

水电站发电机试验方案和措施一、试验目的和要求：1.验证水电站发电机组的技术性能和可靠性，确保其能够稳定运行并满足设计要求；2.检验水电站发电机组在各种工况下的性能，并评估其运行的稳定性和灵活性；3.确定水电站发电机组的最大输出功率和电气效率；4.评估水电站发电机组的冷却系统和润滑系统的效果。

二、试验方案：1.准备工作：(1)检查发电机组的所有零部件和设备，确保其完好无损；(2)清理发电机组周围的杂物，确保试验场地的整洁；(3)设置监测仪器和设备，以便对发电机组的各项参数进行记录和监测。

2.试验内容：(1)静态试验：对发电机组进行各项静态参数的测定，如功率因数、短路电流、绕组电阻等；(2)动态试验：对发电机组进行各项动态参数的测定，如负载接入、负载导纳、并网试验等；(3)稳态试验：对发电机组在各种负载条件下进行长时间的运行试验，以评估其运行的稳定性；(4)过载试验：逐步增加发电机组的负载，观察和记录发电机组的输出功率和电气效率。

3.试验措施：(1)在试验过程中，严格按照安全操作规程进行，以确保试验人员的人身安全；(2)使用专门的测试仪器和设备进行试验，确保试验参数的准确性和可靠性；(3)试验过程中要及时监测和记录发电机组的各项参数，以便进行后续的数据分析和评估。

三、试验结果评估：1.分析和评估试验数据，包括发电机组的输出功率、电气效率、负载能力等；2.比较试验结果与设计要求的差距，确定是否需要调整或改进发电机组的设计；3.根据试验结果对发电机组的冷却系统和润滑系统进行评估和改进，确保其能够有效地降低发电机组的运行温度和摩擦损失。

四、试验报告：1.撰写详细的试验报告，包括试验方案、试验过程、试验结果、数据分析和评估等内容；2.提出相应的问题和建议，以便对发电机组的设计和运行进行改进和优化。

通过以上方案和措施的试验，可以确保水电站发电机组的性能和可靠性，提高其运行的稳定性和灵活性，以满足水电站的发电需求。
