点焊工艺基础知识共25页文档

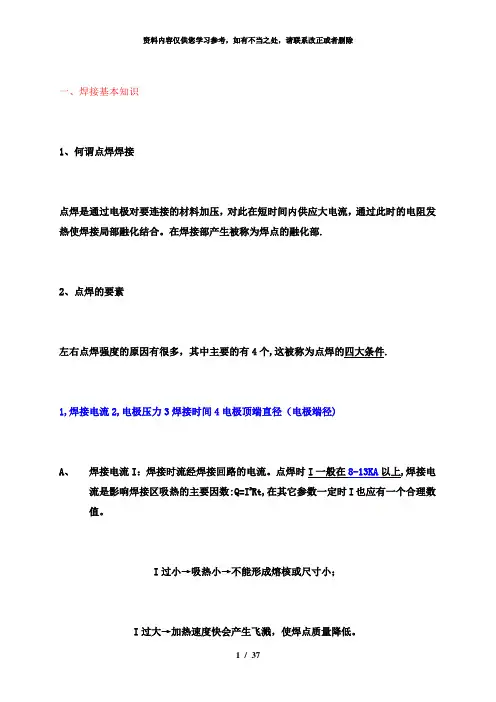

一、焊接基本知识1、何谓点焊焊接点焊是通过电极对要连接的材料加压，对此在短时间内供应大电流，通过此时的电阻发热使焊接局部融化结合。

在焊接部产生被称为焊点的融化部.2、点焊的要素左右点焊强度的原因有很多，其中主要的有4个,这被称为点焊的四大条件.1,焊接电流2,电极压力3焊接时间4电极顶端直径（电极端径)A、焊接电流I：焊接时流经焊接回路的电流。

点焊时I一般在8-13KA以上,焊接电流是影响焊接区吸热的主要因数:Q=I2Rt,在其它参数一定时I也应有一个合理数值。

I过小→吸热小→不能形成熔核或尺寸小；I过大→加热速度快会产生飞溅，使焊点质量降低。

B、焊接时间t:一般在数十周波以内，一周波=0。

02秒，每一焊接循环中，自焊接电流接通到停止的持续时间。

焊接时间同时影响吸热和散热。

通常，在规定焊接时间内焊接区析出的热量除部分散失外，将逐渐积累用以加热焊接区,使熔核逐渐扩大到要求的尺寸。

焊接时间对熔核尺寸的影响与焊接电流的影响基本类似.C、电极压力F:数千牛顿N，电极力影响接触电阻，即影响热源的强度和分布，同时影响电极散热的效果和焊接区的塑性变形，当其它参数不变时：1）电极压力过小由于焊接区金属的塑性变形范围及变形程度不足。

接触电阻增大,电流密度过大而引起加热过快，引起严重喷溅，使融核形状和尺寸发生变化。

2）电极压力大，使焊接区接触面积增大，总电阻和电流密度均减小，焊接区散热增大，熔核尺寸下降,严重时会出现未焊透缺陷。

3）一般情况下，增大电极压力同时适当增大焊接电流或焊接时间，维持焊接区加热程度，从而焊接强度不变。

D、电极工作面的形状及尺寸:(直径5—6。

5MM)常用电极头有圆锥分型和球面型、平电极。

电极管理对质量影响很大，所以在作业中要特别注意。

电极端面及电极体的结构形状、尺寸和冷却条件影响熔核几何尺寸和焊点强度。

电极材料冷却效果好，则散热快，电极端面的颜色则不变；冷却效果不好,则电极端面会先变蓝后变黑，火花变大.电极前端径（D）越大，电流密度越小,焊点越小（这时焊点看起来好象焊的很大，实际上这只是表面烧焦而已,实际焊接部分很小）。

电焊工艺之焊接基础知识培训讲义〝刘伟〞创新任务室外部讲义电焊工培训授课人：刘伟日期：2021.2.6目录1 焊接工艺基础知识 (1)1.1 焊接接头的种类及接头型式 (1)1.1.1对接接头 (1)1.1.2角接接头 (2)1.1.3 T形接头 (2)1.1.4搭接接头 (3)1.2焊缝坡口的基本方式与尺寸 (3)1.2.1坡口方式 (3)1.2.2坡口的几何尺寸 (4)1.3焊接位置种类 (5)1.4焊缝方式及外形尺寸 (7)1.4.1焊缝方式 (7)1.4.2焊缝的外形尺寸 (9)1.5焊缝符号表示法 (15)1.5.1符号 (15)1.5.2符号在图纸上的位置 (19)1.5.3焊缝尺寸符号及其标注位置 (22)1.6焊接方法在图样上的表示 (24)1.7焊接工艺参数及其对焊缝外形的影响 (25)1.7.1焊接电流 (25)1.7.2电弧电压 (26)1.7.3焊接速度 (26)1.7.4其它工艺参数及要素对焊缝外形的影响 (27)2 焊接工程图的表达方法 (32)2.1焊缝表示法 (32)2.1.1焊缝画法 (32)2.1.2焊缝的标注 (32)2.2符号说明 (35)2.3焊接装配图 (35)1 焊接工艺基础知识1.1 焊接接头的种类及接头型式用焊接方法衔接的接头称为焊接接头〔简称为接头〕。

它由焊缝、熔合区、热影响区及其临近的母材组成。

在焊接结构中焊接接头起两方面的作用，第一是衔接作用，即把两焊件衔接成一个全体；第二是传力作用，即传递焊件所接受的载荷。

依据GB/T3375—94«焊接名词术语»中的规则，焊接接头可分为10种类型，即对接接头、T形接头、十字接头、搭接接头、角接接头、端接接头、套管接头、斜对接接头、卷边接头和锁底接头，如图1。

其中以对接接头和T形接头运用最为普遍。

1.1.1对接接头两件外表构成大于或等于135°，小于或等于180°夹角的接头，叫做对接接头。

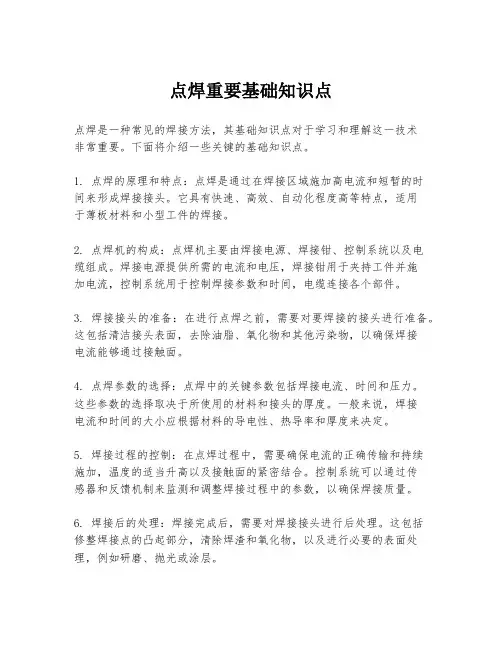

点焊重要基础知识点点焊是一种常见的焊接方法，其基础知识点对于学习和理解这一技术非常重要。

下面将介绍一些关键的基础知识点。

1. 点焊的原理和特点：点焊是通过在焊接区域施加高电流和短暂的时间来形成焊接接头。

它具有快速、高效、自动化程度高等特点，适用于薄板材料和小型工件的焊接。

2. 点焊机的构成：点焊机主要由焊接电源、焊接钳、控制系统以及电缆组成。

焊接电源提供所需的电流和电压，焊接钳用于夹持工件并施加电流，控制系统用于控制焊接参数和时间，电缆连接各个部件。

3. 焊接接头的准备：在进行点焊之前，需要对要焊接的接头进行准备。

这包括清洁接头表面，去除油脂、氧化物和其他污染物，以确保焊接电流能够通过接触面。

4. 点焊参数的选择：点焊中的关键参数包括焊接电流、时间和压力。

这些参数的选择取决于所使用的材料和接头的厚度。

一般来说，焊接电流和时间的大小应根据材料的导电性、热导率和厚度来决定。

5. 焊接过程的控制：在点焊过程中，需要确保电流的正确传输和持续施加，温度的适当升高以及接触面的紧密结合。

控制系统可以通过传感器和反馈机制来监测和调整焊接过程中的参数，以确保焊接质量。

6. 焊接后的处理：焊接完成后，需要对焊接接头进行后处理。

这包括修整焊接点的凸起部分，清除焊渣和氧化物，以及进行必要的表面处理，例如研磨、抛光或涂层。

以上所述只是点焊的一些重要基础知识点，实际上，点焊还有很多进阶技术和应用领域，例如电阻焊、脉冲点焊等。

通过深入学习和实践，我们可以进一步了解和掌握这一重要的焊接技术，为应用于工业生产中的焊接操作提供支持。

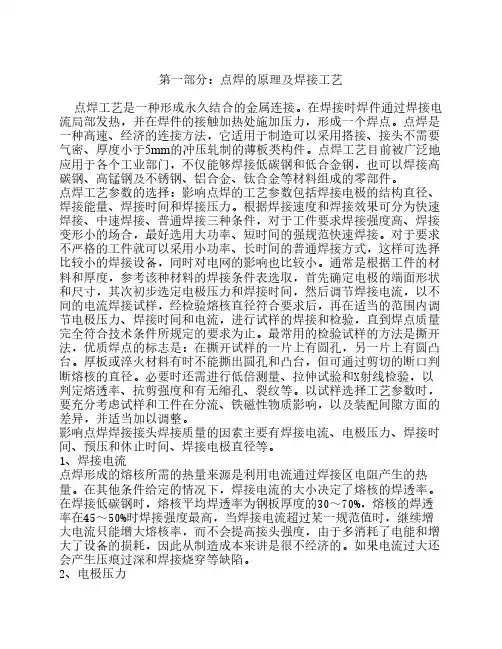

第一部分：点焊的原理及焊接工艺点焊工艺是一种形成永久结合的金属连接。

在焊接时焊件通过焊接电流局部发热，并在焊件的接触加热处施加压力，形成一个焊点。

点焊是一种高速、经济的连接方法，它适用于制造可以采用搭接、接头不需要气密、厚度小于5mm的冲压轧制的薄板类构件。

点焊工艺目前被广泛地应用于各个工业部门，不仅能够焊接低碳钢和低合金钢，也可以焊接高碳钢、高锰钢及不锈钢、铝合金、钛合金等材料组成的零部件。

点焊工艺参数的选择：影响点焊的工艺参数包括焊接电极的结构直径、焊接能量、焊接时间和焊接压力。

根据焊接速度和焊接效果可分为快速焊接、中速焊接、普通焊接三种条件，对于工件要求焊接强度高、焊接变形小的场合，最好选用大功率、短时间的强规范快速焊接。

对于要求不严格的工件就可以采用小功率、长时间的普通焊接方式，这样可选择比较小的焊接设备，同时对电网的影响也比较小。

通常是根据工件的材料和厚度，参考该种材料的焊接条件表选取，首先确定电极的端面形状和尺寸，其次初步选定电极压力和焊接时间，然后调节焊接电流，以不同的电流焊接试样，经检验熔核直径符合要求后，再在适当的范围内调节电极压力、焊接时间和电流，进行试样的焊接和检验，直到焊点质量完全符合技术条件所规定的要求为止。

最常用的检验试样的方法是撕开法，优质焊点的标志是：在撕开试样的一片上有圆孔，另一片上有圆凸台。

厚板或淬火材料有时不能撕出圆孔和凸台，但可通过剪切的断口判断熔核的直径。

必要时还需进行低倍测量、拉伸试验和X射线检验，以判定熔透率、抗剪强度和有无缩孔、裂纹等。

以试样选择工艺参数时，要充分考虑试样和工件在分流、铁磁性物质影响，以及装配间隙方面的差异，并适当加以调整。

影响点焊焊接接头焊接质量的因素主要有焊接电流、电极压力、焊接时间、预压和休止时间、焊接电极直径等。

1、焊接电流点焊形成的熔核所需的热量来源是利用电流通过焊接区电阻产生的热量。

在其他条件给定的情况下，焊接电流的大小决定了熔核的焊透率。

点焊培训资料1.1点焊利用电流通过圆柱形电极和搭接的两焊件产生电阻热，将焊件加热并局部熔化，形成一个熔核（其周围为塑性状态），然后在压力作用下熔核结晶，形成一个焊点。

1.2气动式交流点焊机电极的运动和对焊件的加压，均由气路系统来实现，采用交流电，实现点焊功能的机械设备。

2设备结构主要由机身、焊接变压器、压力传动装置、气路、水路系统、上下电极以及脚踏开关等部分组成。

2.1机身机身用箱体式结构，全部结构件均由钢板折弯成型后焊接而成。

该结构体积小、重量轻，能承受较大的冲击力，上悬臂安装加压传动装置及上电极部分，下悬臂安装有下电极部分，机身内部装有焊接变压器、进出水管、机身上面装有电磁气阀及气动三大件，机身下部的底脚上设有四个地脚安装孔，正常焊接时，必须装上4只 M10以上的地螺栓紧固后，方可使用。

2.2焊接变压器焊接变压器为单相壳式结构，变压器的次级线圈由单只内置冷却铜水管的铸铜绕组组成，通过软铜带与上电极相联接，紫铜板与下电极相联接，焊接1变压器采用调节可控硅导通角来调节焊接变压器的初级电压，从而达到调节次级电压的目的，同时改变了焊接电流，适应不同的焊接规范，次级电压的调节范围，按焊接规范要求可连续可调。

2.3压力传动装置压力传动装置主要由活塞、气缸、支承座与滑块下端与上电极部分相联，活塞杆与上电极连为一体，当活塞杆上下移动时，使上电极在支承座导轨内上下移动。

气缸供气采用电磁气阀控制，推出或推进气缸右侧的行程插销，可调节二档上电极的工作行程。

而三气室工作头则可在0~100mm行程范围内无级可调。

2.4气路系统点焊机电极的运动和对焊件的加压，均由气路系统来实现，气路系统由带有气压表的减压阀和电磁阀等组成。

从而达到控制上电极上下运动，电极压力的大小根据工件厚度和相应工艺规范确定。

2.5上下电极部分电极部分由电极压块、电极座、端头、电极杆及电极头组成，电极压块内部通有冷却水，它的后端分别由软铜带和导电排与焊接变压器次级线圈相连接。

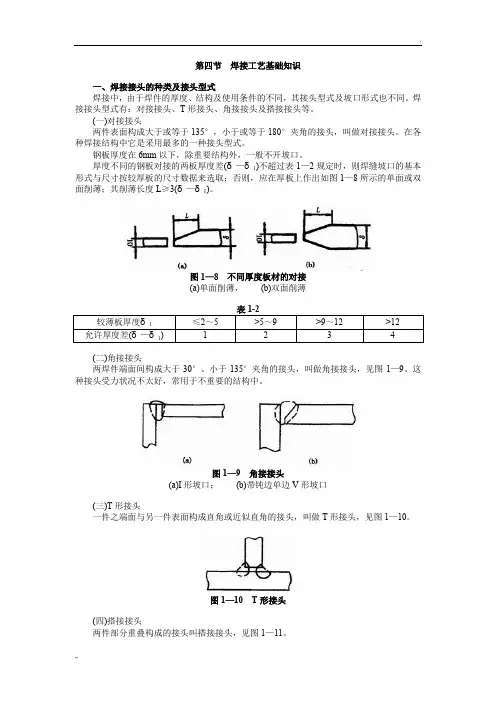

第四节焊接工艺基础知识一、焊接接头的种类及接头型式焊接中，由于焊件的厚度、结构及使用条件的不同，其接头型式及坡口形式也不同。

焊接接头型式有：对接接头、T形接头、角接接头及搭接接头等。

(一)对接接头两件表面构成大于或等于135°，小于或等于180°夹角的接头，叫做对接接头。

在各种焊接结构中它是采用最多的一种接头型式。

钢板厚度在6mm以下，除重要结构外，一般不开坡口。

厚度不同的钢板对接的两板厚度差(δ—δ1)不超过表1—2规定时，则焊缝坡口的基本形式与尺寸按较厚板的尺寸数据来选取；否则，应在厚板上作出如图1—8所示的单面或双面削薄；其削薄长度L≥3(δ—δ1)。

图1—8 不同厚度板材的对接(a)单面削薄，(b)双面削薄(二)角接接头两焊件端面间构成大于30°、小于135°夹角的接头，叫做角接接头，见图1—9。

这种接头受力状况不太好，常用于不重要的结构中。

图1—9 角接接头(a)I形坡口；(b)带钝边单边V形坡口(三)T形接头一件之端面与另一件表面构成直角或近似直角的接头，叫做T形接头，见图1—10。

图1—10 T形接头(四)搭接接头两件部分重叠构成的接头叫搭接接头，见图1—11。

图1—11 搭接接头(a)I形坡口，(b)圆孔内塞焊；(c)长孔内角焊搭接接头根据其结构形式和对强度的要求，分为不开坡口、圆孔内塞焊和长孔内角焊三种形式，见图1—11。

I形坡口的搭接接头，一般用于厚度12mm以下的钢板，其重叠部分≥2(δ1+δ2)，双面焊接。

这种接头用于不重要的结构中。

当遇到重叠部分的面积较大时，可根据板厚及强度要求，分别采用不同大小和数量的圆孔内塞焊或长孔内角焊的接头型式。

二、焊缝坡口的基本形式与尺寸(一)坡口形式根据坡口的形状，坡口分成I形(不开坡口)、V形、Y形、双Y形、U形、双U形、单边V形、双单边Y形、J形等各种坡口形式。

V形和Y形坡口的加工和施焊方便(不必翻转焊件)，但焊后容易产生角变形。

点焊焊接工艺1.点焊接头形式及焊前准备1）点焊接头形式点焊时，零件采用的接头形式如图10-30所示，分为单剪搭接接头，双剪搭接接头、带垫片对接接头以及弯边搭接接头等，其中单剪搭接接头应用最广。

根据接头的强度要求及零件、组合件的结构特点，焊点可以采用单排、双排或多排的。

2）搭接边的选用点焊接头的搭接边的大小必须选用适当。

搭接边太大,既增加产品质量，又浪费材料；搭接边太小，则点焊过程中，加热金属被挤向一边，给装配带来困难，同时，还会在点焊过程中产生飞溅。

点焊接头的搭接边最小尺寸A可参考表10-6所列的数据。

弯边搭接接头中，当圆角半径r小于两倍板厚时，尺寸A可按表10-6中的值。

若弯边或型材的圆角半径r大于板厚两倍时，则弯边尺寸A应相应增大。

3) 焊点间距的选用点焊接头的强度取决于焊点数目，而焊点数目又取决于焊点中心间距离，焊点间距小，焊点密，接头强度就高。

但是焊点间距不能太小，因为点距越小，电流分流越严重。

对于铝合金，由于电阻系数小。

分流现象比较严重，则焊点间距应比焊黑色金属时大，若须提高接头强度，自能采用双排或多排焊点，点焊时，焊点间的最小间距如表10-7所列。

4）焊件的焊前清理当焊件表面存在油脂、赃物及氧化膜时，使焊件与焊件、电极与焊件间的接触显著增加，甚至出现局部不导电区。

这样，破坏了电流和热量的正常分布，在电流密度特别大的地方，发生金属局部熔化、飞溅和焊件表面过烧，严重者，将烧穿焊件，从而影响焊件质量，如图10-31所示。

所以在焊接之前，必须除去焊件表面进行清理。

焊前对焊件的清理,首先必须用有机溶剂（如丙酮、汽油等）和碱性溶液除去焊件表面的油漆和油脂，然后再除去金属表面的氧化膜。

清理的方法视不同焊件金属及其表面状态而定。

对于无氧化膜的冷轧结构钢，可用金刚砂布、钢丝直径不大于0.2mm的金属刷或带中等粒度的金刚砂毡轮清理，使接头处两面约20mm宽度上露出金属光泽。

当用金刚砂布清理时，砂布号码不宜过小。
