电力设施隐蔽验收记录隐蔽验收是指在电力设施建设过程中，对电线、电缆、开关、插座、配电箱等电气设施进行检查和验收，以确保其安装质量符合相关标准和规范要求的一项工作。
下面是一份电力设施隐蔽验收记录，旨在记录隐蔽验收过程中的具体步骤和所发现的问题。
一、隐蔽验收地点和日期地点：XXX工程现场日期：XXXX年XX月XX日二、参与人员电气工程师：工程监理：施工单位代表：三、隐蔽验收内容和步骤1.验收项目：（1）电线和电缆的通道布置是否符合设计要求；（2）电线和电缆的规格、型号是否符合设计要求；（3）电线和电缆的穿线工艺是否规范；（4）电线和电缆的绝缘层和护套是否完好；（5）开关、插座、配电箱等电气设施的安装位置是否符合设计要求；（6）开关、插座、配电箱等电气设施的使用寿命和安全性能是否符合标准要求；（7）其他隐蔽验收项目。
2.验收步骤：（1）准备相关验收工具和设备；（2）对待验收的电线、电缆进行目视检查，确保其通道布置符合设计要求；（3）检查电线、电缆的规格、型号是否符合设计要求，并查看其包装是否完好；（4）观察电线、电缆的穿线工艺，确认其是否规范；（5）检查电线、电缆的绝缘层和护套是否完好，是否存在破损或老化现象；（6）检查开关、插座、配电箱等电气设施的安装位置是否符合设计要求；（7）检查开关、插座、配电箱等电气设施的使用寿命和安全性能是否符合标准要求；（8）对其他隐蔽验收项目进行检查和记录。
四、问题和处理措施1.问题描述：XXX电缆存在局部护套破损现象。
2.处理措施：（1）立即更换破损的电缆，确保其安装质量；（2）对其他电缆进行全面检查，以防止类似问题的再次出现；（3）对施工单位进行相关培训，加强对电缆安装的质量控制。
五、隐蔽验收结论经过对电力设施的隐蔽验收，符合以下结论：（1）电线和电缆的通道布置符合设计要求；（2）电线和电缆的规格、型号符合设计要求；（3）电线和电缆的穿线工艺规范；（4）电线和电缆的绝缘层和护套完好；（5）开关、插座、配电箱等电气设施的安装位置符合设计要求；（6）开关、插座、配电箱等电气设施的使用寿命和安全性能符合标准要求；（7）其他隐蔽验收项目符合要求。
电气管线安装测试检查记录
渝建竣-101 工程名称施工单位
序号检查项目检查情况
1检查部位
2电缆或配线敷设方式
3进线绝缘电阻（M Q）
4外观检查
5电缆或配线接头处理
6
金属导管或线槽及其支架接地、接零情况
7
导管或线槽的保护及防腐
8各支线回路绝缘电阻测试（兆欧表型号及编号：）序
号测试部位
回路名称及
编号
配线型号及规格
长度
（m）
回路电
压
（v）
绝缘电阻测试（M Q）
线间对地
检查结
论
施工单位项目技术负责人：
记录人：
年月日
监理
（建设）
单位
监理工程师（建设单位代
表）：
年月日
其它
单位
代表：
年月日。

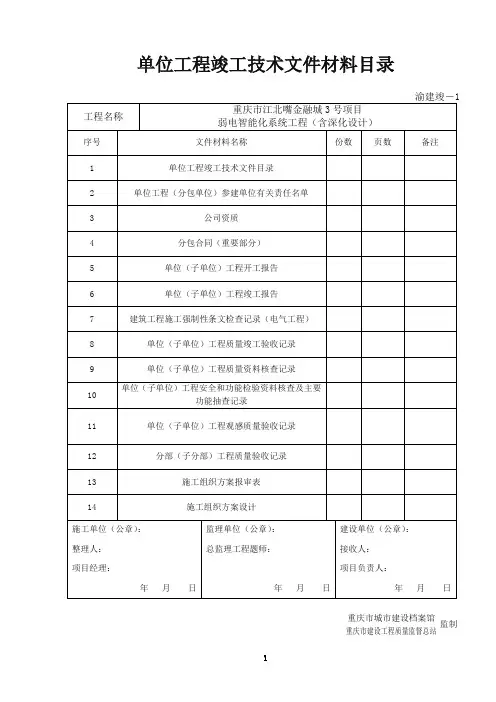

单位工程竣工技术文件材料目录重庆市城市建设档案馆监制重庆市建设工程质量监督总站单位工程竣工技术文件材料目录重庆市城市建设档案馆监制重庆市建设工程质量监督总站单位工程竣工技术文件材料目录重庆市城市建设档案馆监制重庆市建设工程质量监督总站单位工程参建单位有关责任人员名单重庆市城市建设档案馆监制重庆市建设工程质量监督总站单位（子单位）工程开工报告重庆市城市建设档案馆监制重庆市建设工程质量监督总站单位（子单位）工程竣工报告（竣工申请书）重庆市城市建设档案馆监制重庆市建设工程质量监督总站图纸会审和设计交底记录。
设计变更通知汇总表。
9。
设计变更通知。
11技术变更核定（洽商）汇总表技术变更核定（洽商）记录工程质量事故处理记录质量问题处理验收记录工程定位（放线）测量记录轴线检查记录标高检查记录垂直度检查记录设备基础复测记录渝建竣—15基础坑（槽）施工检查记录渝建竣—16施工单位代表：×××年月日勘察单位代表：×××年月日土方回填施工检查记录渝建竣—17人工挖孔桩成孔隐蔽检查记录渝建竣—18。
24钻孔灌注桩钻孔施工检查记录钻孔灌注桩灌注施工检查记录锚杆（索）、锚钉施工检查记录。
27钢筋砼预制桩施工检查记录。
打桩桩施工检查记录。
29( 地基 ) 夯实施工检查记录。
砌筑基础隐蔽检查记录。
设备基础隐蔽检查记录。
32（ ）工程隐蔽检查记录（通用）(模板)分部分项施工技术交底记录渝建竣-28注：记录内容可另附页建（构）筑物沉降观测记录渝建竣—29钢筋机械连接接头加工检查记录渝建竣—30钢筋连接接头检查记录渝建竣—31钢筋及预埋铁件隐蔽检查记录渝建竣—32钢筋配料表项目技术负责人： XXX 审核人：XXX 编制人：XXX 年月日第页。
39混凝土浇灌许可证。
40。
混凝土施工检查记录。
43预应力张拉记录预应力工程灌浆记录构件安装施工检查记录混凝土后浇带施工检查记录渝建竣—39建筑物变形缝隐藏检查记录大体积混凝土浇筑施工现场测温记录。
