隐蔽记录填写要求及实例
- 格式:doc
- 大小:206.50 KB
- 文档页数:19
防腐隐蔽记录范文防腐隐蔽记录是指在其中一工程项目中,为了防止腐蚀和保护设备或结构表面,采取隐蔽措施的一种记录。
防腐隐蔽记录的目的是为了确保防腐措施得到有效实施并达到预期效果,以及提供相关监理单位或验收单位查验和审核的依据。
下面是一份防腐隐蔽记录的示例,字数超过1200字。
-------------------------------------项目名称:XXX工程项目地点:XXX地区项目单位:XXX公司监理单位:XXX公司编写日期:XXXX年X月X日一、隐蔽部位和防腐措施1.隐蔽部位在本次工程中,涉及到的隐蔽部位包括:管道系统、钢结构、设备表面等。
具体隐蔽部位如下:-管道系统:-主管道:XX号管道、XX号管道等;-支管道:XX号管道、XX号管道等。
-钢结构:-主要结构:XX号主梁、XX号次梁等;-次要结构:XX号柱子、XX号支撑等。
-设备表面:-设备A:XX号设备;-设备B:XX号设备。
2.防腐措施为了保护上述隐蔽部位免受腐蚀,采取的防腐措施如下:-管道系统:-内部防腐:采用环氧涂料涂覆;-外部防腐:采用聚氨酯涂料喷涂。
-钢结构:-表面防腐:先喷涂一层防锈底漆,再喷涂两层环氧涂料。
-设备表面:-设备A:采用不锈钢材质,无需进行防腐处理;-设备B:采用两层环氧涂料喷涂。
二、防腐隐蔽记录1.隐蔽部位检查在施工过程中,监理人员对上述隐蔽部位进行了检查。
检查内容包括隐蔽部位的完成情况、防腐材料的使用情况、涂层厚度是否满足要求等。
检查结果如下:-管道系统:管道系统已完成,防腐材料使用合格,涂层厚度符合要求。
-钢结构:钢结构已完成,防腐材料使用合格,涂层厚度符合要求。
-设备表面:-设备A:使用不锈钢材质,无需进行防腐处理;-设备B:已完成涂料喷涂,涂层厚度符合要求。
2.防腐材料质检资料在施工过程中,监理人员对使用的防腐材料进行了质检,并留存了相应的资料。
-管道系统:环氧涂料、聚氨酯涂料质检报告。
-钢结构:防锈底漆、环氧涂料质检报告。
隐蔽工程记录(范本模板)【隐蔽工程记录】
日期:年月日
工程名称:
工程地点:
监理单位:
承包单位:
施工单位:
项目经理:
一、工程概况
1.1 工程内容:
1.2 工程进度:
1.3 工程质量要求:
1.4 施工人员:
二、工程实施过程记录
2.1 日期:
2.2 工作内容:
2.3 进展情况:
2.4 问题记录:
2.5 解决措施:
三、质量验收情况
3.1 隐蔽工程验收标准:3.2 验收日期:
3.3 验收单位:
3.4 验收结果:
四、安全生产记录
4.1 安全措施:
4.2 安全事故:
4.3 处理措施:
五、经济管理记录
5.1 工程预算:
5.2 费用支出情况:
5.3 资金垫付情况:
六、工程总结
6.1 工程优点:
6.2 工程不足:
6.3 改进意见:
以上内容仅为隐蔽工程记录的范本模板,根据具体情况进行调整完善。
请根据实际工程情况填写并保存记录,以备工程验收和管理需要。
隐蔽工程检查验收记录表填写范例一、项目基本信息项目名称:XX工程项目地点:XX市XX区XX街道项目负责人:张三填表日期:2022年1月1日二、隐蔽工程检查情况1. 基础隐蔽工程1.1 地基基础隐蔽工程- 地基平整度良好,无明显沉降或变形现象。
- 地基基础混凝土浇筑均匀,无裂缝或渗漏现象。
- 地下排水系统完好,无渗漏或阻塞现象。
1.2 地下管道隐蔽工程- 管道铺设符合设计要求,无破损或错位现象。
- 管道连接牢固,无漏水或渗漏现象。
- 管道标识清晰,易于识别。
2. 结构隐蔽工程2.1 墙体隐蔽工程- 墙体砖瓦粘贴牢固,无空鼓或开裂现象。
- 墙体抹灰平整,无明显凹凸或刮痕。
- 墙体防潮处理完好,无渗漏或水迹现象。
2.2 屋面隐蔽工程- 屋面防水层完好,无渗漏或漏水现象。
- 屋面排水系统畅通,无积水或堵塞现象。
- 屋面保温材料安装牢固,无松动或空鼓现象。
3. 室内装饰隐蔽工程3.1 电气隐蔽工程- 电线电缆敷设符合规范要求,无乱拉乱接或过度张拉现象。
- 电线电缆固定牢固,无松动或脱落现象。
- 电气箱和插座安装正确,无歪斜或松动现象。
3.2 管道隐蔽工程- 管道铺设符合设计要求,无破损或错位现象。
- 管道连接牢固,无漏水或渗漏现象。
- 管道标识清晰,易于识别。
三、存在问题及处理情况1. 地下排水管道存在一处渗漏现象,已进行修补处理,重新进行检测合格。
2. 墙体抹灰存在一处凹凸不平的情况,已进行修整,符合要求。
3. 电气箱内接线存在一处过度张拉的情况,已进行调整,符合要求。
四、检查结果及意见经检查,隐蔽工程符合相关设计要求和规范要求,不存在严重质量问题。
存在的问题已经得到及时处理,符合验收标准。
五、填表人及相关人员签字填表人:张三审核人:李四项目负责人:王五六、备注本次隐蔽工程检查验收记录表仅作为参考,具体验收情况以实际工程为准。
需注意的是,隐蔽工程检查验收应由专业人员进行,确保工程质量和安全。
通过填写隐蔽工程检查验收记录表,可以对工程的隐蔽部分进行全面的检查和评估。
全解析!隐蔽工程验收记录填写范例隐蔽工程验收记录是记录隐蔽工程的施工质量情况的一份文件,填写范例如下:项目名称:XXX工程工程位置:XXX地点施工单位:XXX公司监理单位:XXX公司日期:XXX年XX月XX日一、总体情况本次隐蔽工程验收是对XXX工程的XXXXX进行检查和验收。
本次检查和验收的内容包括XXXXXXXXXXXXXXXX。
验收结果如下:1.工程单位和监理单位的工作人员都到场了,验收工作得到了有序进行。
二、隐蔽工程验收情况根据施工计划和相关技术标准,对隐蔽工程进行验收,结果如下:1.地下管道隐蔽工程内容:-检查了地下管道的材质和安装质量。
-检查了管道的坡度和连接情况。
-检查了管道的布局和安装位置。
验收结果和结论:地下管道的材质和安装质量符合要求,各项参数均在规定范围内。
建议:无。
2.电气隐蔽工程隐蔽工程内容:-检查了电缆的敷设和接地情况。
-检查了随机文件和配电箱的安装质量。
验收结果和结论:电缆的敷设和接地符合要求,无漏电情况。
随机文件和配电箱的安装质量也符合相关标准。
建议:无。
三、问题记录在本次验收过程中,发现了一些问题,记录如下:1.地下管道问题:-管道连接处出现一个小漏水问题,需要及时修复。
-部分管道有些位置不够牢固,需要重新固定。
2.电气隐蔽工程问题:-部分电缆接头处没有完全密封,需要处理。
-部分随机文件接线不清晰,需要标注。
四、整改措施和要求根据上述问题,提出了以下的整改措施和要求:1.地下管道问题的整改措施:-对管道固定问题,要求施工单位重新固定。
2.电气隐蔽工程问题的整改措施:-对电缆接头密封问题,要求施工单位补充密封材料。
-对随机文件接线问题,要求施工单位标注清晰。
以上整改措施需要在XXX年XX月XX日前完成,并通过监理单位进行复验。
附:备注1.工程的实施过程中,施工单位和监理单位应密切配合,保证施工质量。
以上就是隐蔽工程验收记录的填写范例。
填写隐蔽工程验收记录时,需要详细记录每个隐蔽工程的内容、验收情况和存在的问题,同时提出整改措施和要求,以确保工程质量和进度。

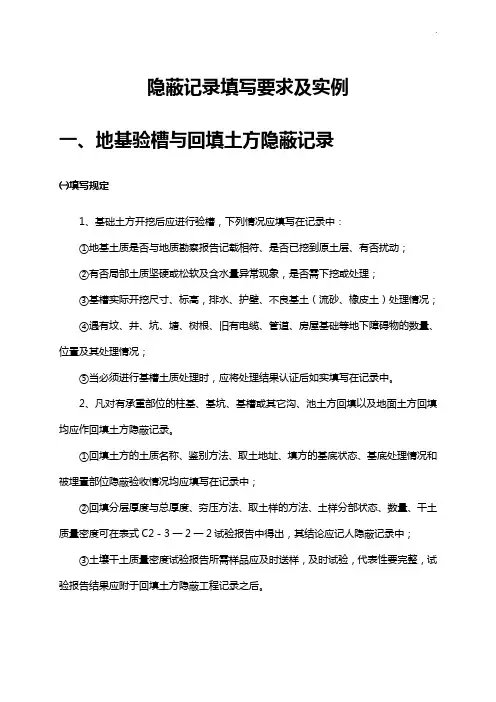

隐蔽记录填写要求及实例一、地基验槽与回填土方隐蔽记录㈠填写规定1、基础土方开挖后应进行验槽,下列情况应填写在记录中:①地基土质是否与地质勘察报告记载相符、是否已挖到原土层、有否扰动;②有否局部土质坚硬或松软及含水量异常现象,是否需下挖或处理;③基槽实际开挖尺寸、标高,排水、护壁、不良基土(流砂、橡皮土)处理情况;④遇有坟、井、坑、塘、树根、旧有电缆、管道、房屋基础等地下障碍物的数量、位置及其处理情况;⑤当必须进行基槽土质处理时,应将处理结果认证后如实填写在记录中。
2、凡对有承重部位的柱基、基坑、基槽或其它沟、池土方回填以及地面土方回填均应作回填土方隐蔽记录。
①回填土方的土质名称、鉴别方法、取土地址、填方的基底状态、基底处理情况和被埋置部位隐蔽验收情况均应填写在记录中;②回填分层厚度与总厚度、夯压方法、取土样的方法、土样分部状态、数量、干土质量密度可在表式C2-3一2一2试验报告中得出,其结论应记人隐蔽记录中;③土壤干土质量密度试验报告所需样品应及时送样,及时试验,代表性要完整,试验报告结果应附于回填土方隐蔽工程记录之后。
㈡参考表式1、验槽隐蔽工程检查验收记录表式2、回填土隐蔽工程检查验收记录表式归档编号:C2-5-1-5验槽隐蔽工程检查验收记录工程名称:××××××建设单位:×××××××图号:×××××号图隐蔽部位:×××轴验槽施工单位:×××××隐蔽日期:××年××月××日单位工程技术负责人:质量检查员:填表人:注:本表适用于混凝土、钢筋、埋地工程、砌体埋筋、屋面、回填土等工程隐蔽。
隐蔽工程检查验收记录表填写范例隐蔽工程是指在建筑施工过程中无法直接观察到的部分,如管线、电缆、隔墙等。
在施工完成后,需要进行隐蔽工程的检查验收,以确保工程质量符合相关标准和规范。
下面是一份隐蔽工程检查验收记录表的填写范例,以便施工方在验收过程中参考使用。
一、工程基本信息1. 工程名称:(填写工程的名称,如某某小区楼栋隐蔽工程)2. 工程位置:(填写工程所在的具体位置,如某某省某某市某某区)3. 工程编号:(填写工程的编号,如基础工程编号、总包工程编号等)4. 施工单位:(填写负责施工的公司名称)5. 监理单位:(填写负责监理的公司名称)6. 建设单位:(填写负责工程建设的单位名称)7. 设计单位:(填写负责工程设计的单位名称)二、检查验收内容1. 隐蔽工程项目:(填写具体的隐蔽工程项目,如给排水管道、电气线路等)2. 验收标准:(填写隐蔽工程的验收标准,如国家标准、行业标准等)3. 检查验收时间:(填写实际进行隐蔽工程检查验收的时间)三、检查验收结果1. 验收合格:(在此处打勾表示该隐蔽工程项目验收合格,如不合格则不打勾)2. 不合格说明:(如果隐蔽工程项目不合格,填写具体的不合格原因和情况)四、检查验收人员1. 施工单位代表:(填写由施工单位派出的代表的姓名和职务)2. 监理单位代表:(填写由监理单位派出的代表的姓名和职务)3. 建设单位代表:(填写由建设单位派出的代表的姓名和职务)4. 设计单位代表:(填写由设计单位派出的代表的姓名和职务)五、附加说明1. 隐蔽工程照片:(在此处可以附上隐蔽工程的照片,以便后续查阅和备案)2. 其他说明:(填写其他需要说明的事项,如隐蔽工程的特殊要求等)六、检查验收结论根据以上检查验收结果,经过讨论和评定,本次隐蔽工程检查验收的结论如下:1. 隐蔽工程项目1:验收合格/不合格(根据实际情况填写)2. 隐蔽工程项目2:验收合格/不合格(根据实际情况填写)3. ...七、总结与建议根据本次隐蔽工程检查验收的情况,总结出以下建议和改进意见:1. 针对不合格的隐蔽工程项目,施工单位应及时进行整改,并重新进行检查验收;2. 隐蔽工程的施工过程中,应加强对质量标准和规范的理解和掌握,确保工程质量;3. 各相关单位之间应加强沟通和协调,提高工程的整体质量管理水平。
钢筋工程隐蔽检查验收记录填写实例工程名称:XX建筑工程施工单位:XX施工队监理单位:XX监理公司施工人员:XX工程师日期:20XX年XX月XX日一、隐蔽工程概况1.钢筋工程的隐蔽工程包括以下部分:柱、梁、楼板、墙体等。
2.钢筋工程的隐蔽工作已于XX年XX月XX日完成。
二、隐蔽工程检查记录1.柱:(1)编号:C-001(2)钢筋试验报告编号:XXX(3)尺寸要求:根据设计图纸规定,柱横截面尺寸为XXX*XXX,纵向钢筋间距为XXX。
(4)检查结果:柱的尺寸和纵向钢筋间距均符合设计要求,钢筋连接牢固。
2.梁:(1)编号:L-001(2)钢筋试验报告编号:XXX(3)尺寸要求:根据设计图纸规定,梁截面尺寸为XXX*XXX,纵向钢筋间距为XXX。
(4)检查结果:梁的尺寸和纵向钢筋间距均符合设计要求,钢筋连接牢固。
3.楼板:(1)编号:F-001(2)钢筋试验报告编号:XXX(3)尺寸要求:根据设计图纸规定,楼板厚度为XXX,上面钢筋的间距为XXX。
(4)检查结果:楼板的尺寸和纵向钢筋间距均符合设计要求,钢筋连接牢固。
4.墙体:(1)编号:W-001(2)钢筋试验报告编号:XXX(3)尺寸要求:根据设计图纸规定,墙体厚度为XXX,内钢筋间距为XXX,外钢筋间距为XXX。
(4)检查结果:墙体的尺寸和内外钢筋间距均符合设计要求,钢筋连接牢固。
三、隐蔽工程验收结论经过隐蔽工程检查,所有钢筋工程部分均符合设计要求,钢筋连接牢固,没有发现明显的缺陷或质量问题,可以进行隐蔽验收。
四、其他1.隐蔽工程检查期间,未发生任何事故。
五、隐蔽工程检查人员签字:隐蔽工程日期:20XX年XX月XX日施工单位负责人签字:日期:20XX年XX月XX日监理单位负责人签字:日期:20XX年XX月XX日以上是钢筋工程隐蔽检查验收记录的填写实例,根据具体工程情况和要求,可以进行适当的修改和补充。
在填写实例时要注重记录的准确性和详细性,以确保隐蔽工程的质量和安全。
怎样填写隐蔽工程检查记录隐蔽工程是指在施工过程中上道工序被下道工序所掩盖,无法再次进行其自身的质量检查的部位。
对隐蔽工程进行检查,并通过表格的形式将工程隐蔽检查项目的隐蔽内容、质量情况、检查意见、复查意见等记录下来,形成隐蔽工程检查记录,作为以后各项建筑安装工程合理利用、维护、改造、扩建等重要的技术资料。
隐蔽工程不可以逆向作业,隐蔽工程被后续工序隐蔽后,其施工质量很难检验及认定,如果不认真做好隐蔽工程的验收检查,就容易给工程留下隐患,为了做好隐蔽工程的检查,保证前后工序顺利进行,凡未经隐蔽工程检查或检查不合格的工程,不得进行下道工序的施工,隐蔽工程检查记录要做到内容简练、明了,数据准确、可靠,隐蔽工程检查的程序明确。
隐蔽工程检查程序隐蔽工程施工完成后,由现场专业工程师进行自检,填写自检记录,自检合格报专职质检工程师进行检查,专职质检工程师检查合格填写隐蔽工程检查记录表,由项目技术负责人组织,监理工程师及有关分包单位、企业内的质量检查员、施工员参加验收.监理工程师验收提出整改要求,整改后需复验的必须通知监理工程师复验。
地基基础和结构分部所含分项工程及重大或特殊部位还要邀请有关设计人员、质量监督人员、企业技术负责人、专业技术负责人共同参加验收。
自检不合格不得报验.监理工程师验收不合格不得进行下一道工序施工。
未经监理工程师验收不得进行下一道工序施工。
若检查存在问题,则在验收结论中给予明示。
对存在的问题,必须按处理意见进行处理。
隐蔽工程检查的依据资料:(1)施工图纸、设计说明;(2)图纸会审记录、设计变更材料;(3)施工及验收规范、质量检验评定标准以及有关设计施工规程;(4)材料、构件、设备出厂合格证、检验报告或材料复试报告;(5)有关分项工程质量验收记录。
隐蔽工程具体包括:建筑地基基础工程一、土方工程:基槽、房心回填前检查基底清理、基底标高、基底处理情况等。
二、排桩墙支护工程三、水泥土桩墙支护工程四、锚杆及土钉墙支护工程五、钢或混凝土支撑系统六、地下连续墙工程七、沉井(箱)八、降水与排水九、灰土地基工程十、土工合成材料地基十一、粉煤灰地基十二、强夯地基十三、注浆地基十四、预压地基十五、振冲地基十六、高压喷射注浆地基十七、水泥土搅拌桩地基十八、土和灰土挤密桩复合地基十九、水泥粉煤灰碎石桩复合地基二十、夯实水泥土桩复合地基二十一、砂桩地基二十二、静力压桩二十三、先张法预应力管桩二十四、混凝土预制桩二十五、钢桩二十六、混凝土灌注桩地下防水工程隐蔽内容一、防水混凝土工程1、检查混凝土的结构厚度,迎水面钢筋保护层厚度;2、混凝土的变形缝、施工缝、后浇带、穿墙螺栓,预埋件等设置的位置、形式和构造等;3、人防出口止水做法;二、水泥砂浆防水层三、卷材防水层1、防水层基层、防水材料规格、厚度、铺设方式、阴阳角处理、搭接密封处理等;2、变形缝、穿墙管道等细部构造等情况。
隐蔽工程验收记录表填写范例1. 引言本文档提供了隐蔽工程验收记录表的填写范例。
隐蔽工程是指在建筑施工过程中隐藏在墙壁、地板、天花板等内部的工程,如电线、管道、隔声材料等。
隐蔽工程验收是确保这些工程按照设计要求完成的重要环节。
2. 填写注意事项在填写隐蔽工程验收记录表时,请注意以下几点: - 准确记录工程名称、施工单位、验收日期等基本信息; - 根据实际工程情况填写相应的验收项目; - 验收项目需根据相关标准和设计要求进行验收; - 如有不符合要求的情况,请详细描述,并提供相应的改正措施; - 填写人和审核人需在相应栏目签字确认;3. 隐蔽工程验收记录表工程名称隐蔽工程验收记录表施工单位XX建筑有限公司日期2022年01月01日3.1 电气工程验收项目验收结果备注电线布置是否符合设计要求合格/不合格不合格情况:电线布置混乱,需要重排插座位置是否符合设计要求合格/不合格不合格情况:插座位置不够合理,需要重新调整灯具安装是否牢固合格/不合格不合格情况:有灯具松动现象,需要加固3.2 管道工程验收项目验收结果备注给水管道安装是否符合设计要求合格/不合格不合格情况:给水管道连接处漏水,需要重新处理排水管道斜度是否符合要求合格/不合格不合格情况:排水管道斜度不足,需要调整燃气管道是否经过密封检测合格/不合格不合格情况:燃气管道漏气,需要重新检测3.3 隔声工程验收项目验收结果备注隔音墙体是否符合隔声要求合格/不合格不合格情况:隔音效果不理想,需要采取隔音补救措施隔声门窗是否密封良好合格/不合格不合格情况:隔声门窗密封效果差,需要重新调整4. 总结本文档提供了隐蔽工程验收记录表的填写范例,以便在实际工程中进行参考和使用。
在填写过程中,请根据实际情况记录相应的项目,并将不符合要求的情况详细描述,并提供改正措施。
通过严格的隐蔽工程验收,可以确保工程质量符合设计要求,提高建筑的安全性和可靠性。
隐蔽工程验收记录填写工程名称:XXX工程工程编号:XXX施工单位:XXX公司建设单位:XXX公司日期:XXXX年XX月XX日一、隐蔽工程信息:1.工程名称:2.工程编号:3.施工单位:4.建设单位:5.设计单位:二、验收人员:1.建设单位代表:2.施工单位代表:3.结构工程师:4.现场监理:5.验收小组成员:三、隐蔽工程检查内容及结果:1.地下管线隐蔽工程:a.检查内容:地下污水管道安装质量是否符合设计和相关标准要求。
b.检查结果:通过/不通过。
c.备注:2.电气隐蔽工程:a.检查内容:电缆敷设、接头、盖板及管线隐蔽工程是否符合设计和相关标准要求。
b.检查结果:通过/不通过。
c.备注:3.暖通隐蔽工程:a.检查内容:管道、阀门安装质量是否符合设计和相关标准要求。
b.检查结果:通过/不通过。
c.备注:4.给排水隐蔽工程:a.检查内容:给排水管道安装质量是否符合设计和相关标准要求。
b.检查结果:通过/不通过。
c.备注:5.其他隐蔽工程:a.检查内容:(根据具体工程情况填写)b.检查结果:通过/不通过。
c.备注:四、存在的问题及处理措施:1.就存在问题进行描述,如地下管道存在渗漏、电缆接头连接不牢固等。
2.提出整改要求,并指定整改责任人和整改时间。
3.验收小组以签字确认。
五、隐蔽工程验收结论:1.验收小组综合评估隐蔽工程的质量,根据检查结果,初步判断工程是否符合设计和相关标准要求。
2.初步验收结论:合格/不合格。
六、隐蔽工程验收意见:1.结构工程师意见:2.现场监理意见:3.建设单位代表意见:4.施工单位代表意见:七、隐蔽工程最终验收结论:1.最终验收结论:合格/不合格。
2.建设单位负责人签字:3.施工单位负责人签字:以上是一份隐蔽工程验收记录的填写示例,可以根据具体工程情况进行调整和修改。
隐蔽工程验收记录的填写旨在保证工程施工的质量和合格性,并通过整改措施进一步提升工程的质量标准。

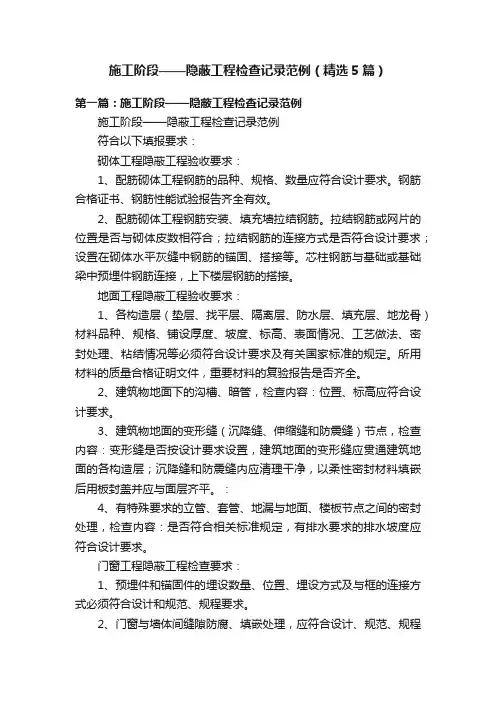

施工阶段——隐蔽工程检查记录范例(精选5篇)第一篇:施工阶段——隐蔽工程检查记录范例施工阶段——隐蔽工程检查记录范例符合以下填报要求:砌体工程隐蔽工程验收要求:1、配筋砌体工程钢筋的品种、规格、数量应符合设计要求。
钢筋合格证书、钢筋性能试验报告齐全有效。
2、配筋砌体工程钢筋安装、填充墙拉结钢筋。
拉结钢筋或网片的位置是否与砌体皮数相符合;拉结钢筋的连接方式是否符合设计要求;设置在砌体水平灰缝中钢筋的锚固、搭接等。
芯柱钢筋与基础或基础梁中预埋件钢筋连接,上下楼层钢筋的搭接。
地面工程隐蔽工程验收要求:1、各构造层(垫层、找平层、隔离层、防水层、填充层、地龙骨)材料品种、规格、铺设厚度、坡度、标高、表面情况、工艺做法、密封处理、粘结情况等必须符合设计要求及有关国家标准的规定。
所用材料的质量合格证明文件,重要材料的复验报告是否齐全。
2、建筑物地面下的沟槽、暗管,检查内容:位置、标高应符合设计要求。
3、建筑物地面的变形缝(沉降缝、伸缩缝和防震缝)节点,检查内容:变形缝是否按设计要求设置,建筑地面的变形缝应贯通建筑地面的各构造层;沉降缝和防震缝内应清理干净,以柔性密封材料填嵌后用板封盖并应与面层齐平。
:4、有特殊要求的立管、套管、地漏与地面、楼板节点之间的密封处理,检查内容:是否符合相关标准规定,有排水要求的排水坡度应符合设计要求。
门窗工程隐蔽工程检查要求:1、预埋件和锚固件的埋设数量、位置、埋设方式及与框的连接方式必须符合设计和规范、规程要求。
2、门窗与墙体间缝隙防腐、填嵌处理,应符合设计、规范、规程的要求。
3、固定玻璃的钉子或钢丝卡的数量、规格、位置及玻璃垫块的设置,数量、规格、位置安装方法以及橡胶垫的设置应符合有关标准的规定。
4、金属门窗防雷装置的设置应符合设计和有关标准的规定。
吊顶工程隐蔽检查要求:1、房间净高和基底处理。
安装龙骨前应对房间净高和洞口标高进行检查,结果应符合设计要求,基层缺陷应处理完善。
隐蔽记录填写要求及实例一、地基验槽与回填土方隐蔽记录㈠填写规定1、基础土方开挖后应进行验槽,下列情况应填写在记录中:①地基土质是否与地质勘察报告记载相符、是否已挖到原土层、有否扰动;②有否局部土质坚硬或松软及含水量异常现象,是否需下挖或处理;③基槽实际开挖尺寸、标高,排水、护壁、不良基土(流砂、橡皮土)处理情况;④遇有坟、井、坑、塘、树根、旧有电缆、管道、房屋基础等地下障碍物的数量、位置及其处理情况;⑤当必须进行基槽土质处理时,应将处理结果认证后如实填写在记录中。
2、凡对有承重部位的柱基、基坑、基槽或其它沟、池土方回填以及地面土方回填均应作回填土方隐蔽记录。
①回填土方的土质名称、鉴别方法、取土地址、填方的基底状态、基底处理情况和被埋置部位隐蔽验收情况均应填写在记录中;②回填分层厚度与总厚度、夯压方法、取土样的方法、土样分部状态、数量、干土质量密度可在表式C2-3一2一2试验报告中得出,其结论应记人隐蔽记录中;③土壤干土质量密度试验报告所需样品应及时送样,及时试验,代表性要完整,试验报告结果应附于回填土方隐蔽工程记录之后。
㈡参考表式1、验槽隐蔽工程检查验收记录表式2、回填土隐蔽工程检查验收记录表式归档编号:C2-5-1-5验槽隐蔽工程检查验收记录工程名称:××××××建设单位:×××××××图号:×××××号图隐蔽部位:×××轴验槽施工单位:×××××隐蔽日期:××年××月××日单位工程技术负责人:质量检查员:填表人:注:本表适用于混凝土、钢筋、埋地工程、砌体埋筋、屋面、回填土等工程隐蔽。
隐蔽记录填写要求及实例一、地基验槽与回填土方隐蔽记录㈠填写规定1、基础土方开挖后应进行验槽,下列情况应填写在记录中:①地基土质是否与地质勘察报告记载相符、是否已挖到原土层、有否扰动;②有否局部土质坚硬或松软及含水量异常现象,是否需下挖或处理;③基槽实际开挖尺寸、标高,排水、护壁、不良基土(流砂、橡皮土)处理情况;④遇有坟、井、坑、塘、树根、旧有电缆、管道、房屋基础等地下障碍物的数量、位置及其处理情况;⑤当必须进行基槽土质处理时,应将处理结果认证后如实填写在记录中。
2、凡对有承重部位的柱基、基坑、基槽或其它沟、池土方回填以及地面土方回填均应作回填土方隐蔽记录。
①回填土方的土质名称、鉴别方法、取土地址、填方的基底状态、基底处理情况和被埋置部位隐蔽验收情况均应填写在记录中;②回填分层厚度与总厚度、夯压方法、取土样的方法、土样分部状态、数量、干土质量密度可在表式C2-3一2一2试验报告中得出,其结论应记人隐蔽记录中;③土壤干土质量密度试验报告所需样品应及时送样,及时试验,代表性要完整,试验报告结果应附于回填土方隐蔽工程记录之后。
㈡参考表式1、验槽隐蔽工程检查验收记录表式2、回填土隐蔽工程检查验收记录表式归档编号:C2-5-1-5验槽隐蔽工程检查验收记录工程名称:××××××建设单位:×××××××图号:×××××号图隐蔽部位:×××轴验槽施工单位:×××××隐蔽日期:××年××月××日单位工程技术负责人:质量检查员:填表人:注:本表适用于混凝土、钢筋、埋地工程、砌体埋筋、屋面、回填土等工程隐蔽。
隐蔽记录填写要求及实例一、地基验槽与回填土方隐蔽记录㈠填写规定1、基础土方开挖后应进行验槽,下列情况应填写在记录中:①地基土质是否与地质勘察报告记载相符、是否已挖到原土层、有否扰动;②有否局部土质坚硬或松软及含水量异常现象,是否需下挖或处理;③基槽实际开挖尺寸、标高,排水、护壁、不良基土(流砂、橡皮土)处理情况;④遇有坟、井、坑、塘、树根、旧有电缆、管道、房屋基础等地下障碍物的数量、位置及其处理情况;⑤当必须进行基槽土质处理时,应将处理结果认证后如实填写在记录中。
2、凡对有承重部位的柱基、基坑、基槽或其它沟、池土方回填以及地面土方回填均应作回填土方隐蔽记录。
①回填土方的土质名称、鉴别方法、取土地址、填方的基底状态、基底处理情况和被埋置部位隐蔽验收情况均应填写在记录中;②回填分层厚度与总厚度、夯压方法、取土样的方法、土样分部状态、数量、干土质量密度可在表式C2-3一2一2试验报告中得出,其结论应记人隐蔽记录中;③土壤干土质量密度试验报告所需样品应及时送样,及时试验,代表性要完整,试验报告结果应附于回填土方隐蔽工程记录之后。
㈡参考表式1、验槽隐蔽工程检查验收记录表式2、回填土隐蔽工程检查验收记录表式归档编号:C2-5-1-5 验槽隐蔽工程检查验收记录工程名称:隐蔽部位:333333333轴验槽建设单位:3333333施工单位:33333图号:33333号图隐蔽日期:33年33月33日隐蔽检查内容:1、本工程333轴基槽依据3333施工图,第33张施工。
2、由于基坑开挖时遇原基础障碍,所以基础挖土采取基坑大开挖的形式,基坑挖至-2.2m深时遇地下水,依据设计要求,基坑两侧设排水沟,排水后继续下挖至原土层标高。
3、经现场检查,基础挖深为2.8m~3.3m,具体详见基础挖土平面示意图、断面图。
4、基础障碍为钢筋砼基础及毛石基础,已排除。
5、排水沟排水后,人工清理坑底,已将淤泥、杂土清除干净,并挖至老土层。
基础接地隐检内容:(基础筏板-5.300m:镀锌扁钢40X4(mm)HRB400E 25)1.利用建筑物基础接地体,将基础底板上下两层主筋沿建筑物外圈焊接成环形,并将主轴线上的基础梁及结构底板上下两层主筋相互焊接成网状体作接地体,基础底板内图中注明的水平主筋焊接连通做水平接地体;2.外墙引下线在室外地坪下0.8~1.0m处焊出一根40mmX4mm镀锌钢导体,伸出墙外大于1m;3.每根柱子的钢筋与基础底板钢筋可靠联接;4.由基础引上的接地LEB其接地连接板距室内地面0.5m;5.强弱电竖井内设40X4(mm)镀锌扁钢做接地干线,并预留接地端子;6.电梯导轨采用40X4(mm)镀锌扁钢与接地装置可靠连接;7.实测接地电阻值符合设计要求,见试验记录编号XX。
人工接地隐检内容:(基础筏板-1.300m:镀锌扁钢40X4(mm)HRB400E 22)1.人工接地装置采用-40X4镀锌扁钢,其质量合格证明文件齐全、进场验收合格,见记录编号XX;2.人工接地体长度为3m,距墙或基础不小于1m,数量、位置符合电气施工图纸;3.接地装置分别与结构基础钢梁进行焊接,并与避雷引线连成一体,焊接出做防锈处理;4.扁钢连接处焊接长度为其宽度的2倍以上,且三面施焊,焊接处药皮已清除,无夹渣咬肉等现象,并做防锈处理;5.建筑物外墙按设计要求的位置设置断接卡子;6.实没接地电阻值符合设计要求,见试验记录编号XX。
低压电源引出电缆管安装隐检内容:(地下一层-1.300m:镀锌钢管DN150、止水钢板、800X1050(mm)、镀锌扁钢40X4(mm))1.低压电源引出电缆管为12根DN150镀锌钢管,与预制好的止水钢板焊接在一起,双面施焊,焊缝均匀、牢固,焊接处药皮清理干净;2.低压电源引出电缆管及止水钢板通过40X4(mm)镀锌扁钢与总等电位联接线进行焊接,焊接倍数大于扁钢宽度的2倍(100mm),三面施焊;3.焊缝均匀、牢固,无漏焊、虚焊等现象,焊接处药皮清理干净;4.穿墙止水钢板上部标高为-1.300m,镀锌钢管顶部标高为-1.375m,检查位置、标高正确,符合设计要求及施工验收规范规定。
灌注桩隐蔽工程验收记录表范本(最新版)目录一、灌注桩隐蔽工程验收记录表的定义与意义二、灌注桩隐蔽工程验收记录表的内容及填写要求1.桩顶标高与桩底标高的定义及计算方法2.孔深、沉渣厚度、孔底土质情况等数据的记录3.灌注时间和砼实际灌注量的记录4.充盈系数和泥浆比重的记录三、灌注桩隐蔽工程验收记录表的填写实例1.工程名称、钻机号、桩号等基本信息填写2.护筒标高、开孔时间、终孔时间、设计孔深等数据填写3.桩顶标高、桩底标高、吊筋长度等数据填写4.灌注时间、砼理论灌注量、砼实际灌注量等数据填写5.充盈系数、泥浆比重等数据填写四、灌注桩隐蔽工程验收记录表的注意事项1.填写内容的准确性2.严格按照设计要求和规范进行填写3.及时完成填写,保证工程进度正文一、灌注桩隐蔽工程验收记录表的定义与意义灌注桩隐蔽工程验收记录表是记录灌注桩隐蔽工程施工过程中各项数据和质量控制信息的表格,是施工过程中一项重要的质量管理文件。
它不仅记录了灌注桩的各项施工参数,还反映了灌注桩的质量状况,为后续工程验收和质量评估提供了重要依据。
二、灌注桩隐蔽工程验收记录表的内容及填写要求1.桩顶标高与桩底标高的定义及计算方法桩顶标高是指成桩后,土方开挖凿除桩顶混凝土的有效桩顶标高;实际桩顶标高是指设计桩顶标高以上混凝土超灌部分桩顶标高。
桩底标高是指设计桩顶标高减去设计有效桩长。
2.孔深、沉渣厚度、孔底土质情况等数据的记录在灌注桩隐蔽工程验收记录表中,需要记录孔深、沉渣厚度、孔底土质情况等数据。
这些数据可以通过现场检测和地质勘探报告获得,对于评估灌注桩的质量具有重要意义。
3.灌注时间和砼实际灌注量的记录灌注时间是指灌注混凝土的时间,一般以分钟为单位;砼实际灌注量是指实际灌注混凝土的体积,一般以立方米为单位。
这两项数据可以反映灌注混凝土的工作效率和质量,对于评估灌注桩的质量具有重要意义。
4.充盈系数和泥浆比重的记录充盈系数是指灌注混凝土的充盈程度,一般用百分比表示;泥浆比重是指泥浆的密度,一般用克/立方厘米表示。
全解析隐蔽工程验收记录填写范例一、地基基础工程与主体结构工程1、土方工程(1)检查内容:依据施工图纸、地质勘察报告、有关施工验收规范要求底标高,基底轮廓尺寸等情况;检查基底清理情况,基底标高,基底轮廓尺寸等情况;(2)填写要点:土方工程隐检记录中要注明施工图纸编号,地质勘测报告编号,将检查内容描述清楚。
2、支护工程(1)检查内容:依据施工图纸、有关施工验收规范要求和基坑支护方案、技术交底、检查锚杆、土钉的品种规格、数量、插入长度、钻孔直径、深度和角度;检查地下连续墙成槽宽度、深度、倾斜度、钢筋笼规格、位置、槽底清理、沉渣厚度情况;(2)填写要点:支护工程隐检记录中要注明施工图纸编号,地质勘测报告编号,锚杆、土钉的品种规格、数量、插入长度、钻孔直径等主要数据描述清楚。
3、桩基工程(1)检查内容:依据施工图纸、有关施工验收规范要求和桩基施工方案、技术交底,检查钢筋笼规格、尺寸、沉渣厚度、清孔等情况;(2)填写要点:桩基工程隐检记录中要注明施工图纸编号,地质勘测报告编号,将检查的钢筋规格、尺寸、沉渣厚度、清孔等情况描述清楚.4、地下防水工程(1)检查内容:依据施工图纸、有关施工验收规范要求和防水施工方案、技术交底、检查混凝土的变形缝、施工缝、后浇带、穿墙套管、预埋件等设置的形式和构造等情况;检查防水层的基层处理,防水材料的规格、厚度、铺设方式、阴阳角处理、搭接密封处理等情况;(2)填写要点:地下防水工程隐检记录中要注明施工图纸编号、刚性防水混凝土的强度等级、抗渗等级,柔性防水材料的编号、规格、防水材料的复试报告编号、施工铺设方法、搭接长度、宽度尺寸等情况,还应将阴阳角处理、附加层情况等描述清楚,必要时可附简图加以说明。
5、结构钢筋绑扎(1)检查内容:依据施工图纸、有关施工验收规范要求和钢筋施工方案、技术交底、检查钢筋的品种、规格、数量、位置、锚固和接头位置、搭接长度、保护层厚度,钢筋及垫块绑扎和钢筋除锈等情况;(2)填写要点:钢筋工程隐检记录中要注明施工图纸编号,主要钢筋原材复试报告编号,钢筋竖向水平各自的型号、排距、保护层尺寸,箍筋的型号,间距尺寸,钢筋绑扎接头长度尺寸,垫块规格尺寸等,若钢筋规格与图纸不相符,还应将钢筋代用变更的洽商编号填写清楚,检查内容应尽量描述清楚.6、结构钢筋连接(1)检查内容:依据施工图纸、有关施工验收规范要求和钢筋施工方案、技术交底,检查连接形式、连接种类、接头位置、数量和连接质量,若是焊接,还要检查焊条、焊剂的产品质量,检查焊口形式、焊缝长度、厚度、表面清渣等情况;(2)填写要点:钢筋连接隐检记录中要注明施工图纸编号,钢筋连接试验报告编号,钢筋连接的种类(焊接、机械连接),连接形式(锥螺纹连接、滚压直螺纹连接、钢套筒连接、剥肋直螺纹连接、电渣压力焊、闪光对焊等),焊(连)接的具体规格尺寸、数量、接头位置应描述清楚,对不同连接形式分别填写隐检记录。
隐蔽记录填写要求及实例一、地基验槽与回填土方隐蔽记录㈠填写规定1、基础土方开挖后应进行验槽,下列情况应填写在记录中:①地基土质是否与地质勘察报告记载相符、是否已挖到原土层、有否扰动;②有否局部土质坚硬或松软及含水量异常现象,是否需下挖或处理;③基槽实际开挖尺寸、标高,排水、护壁、不良基土(流砂、橡皮土)处理情况;④遇有坟、井、坑、塘、树根、旧有电缆、管道、房屋基础等地下障碍物的数量、位置及其处理情况;⑤当必须进行基槽土质处理时,应将处理结果认证后如实填写在记录中。
2、凡对有承重部位的柱基、基坑、基槽或其它沟、池土方回填以及地面土方回填均应作回填土方隐蔽记录。
①回填土方的土质名称、鉴别方法、取土地址、填方的基底状态、基底处理情况和被埋置部位隐蔽验收情况均应填写在记录中;②回填分层厚度与总厚度、夯压方法、取土样的方法、土样分部状态、数量、干土质量密度可在表式C2-3一2一2试验报告中得出,其结论应记人隐蔽记录中;③土壤干土质量密度试验报告所需样品应及时送样,及时试验,代表性要完整,试验报告结果应附于回填土方隐蔽工程记录之后。
㈡参考表式1、验槽隐蔽工程检查验收记录表式2、回填土隐蔽工程检查验收记录表式归档编号:C2-5-1-5验槽隐蔽工程检查验收记录工程名称:××××××建设单位:×××××××图号:×××××号图隐蔽部位:×××轴验槽施工单位:×××××隐蔽日期:××年××月××日单位工程技术负责人:质量检查员:填表人:注:本表适用于混凝土、钢筋、埋地工程、砌体埋筋、屋面、回填土等工程隐蔽。
归档编号:C2-5-1-5回填土隐蔽工程检查验收记录工程名称:××××××建设单位:×××××××图号:×××××号图单位工程技术负责人:质量检查员:填表人:注:本表适用于混凝土、钢筋、埋地工程、砌体埋筋、屋面、回填土等工程隐蔽。
二、砖砌体配筋、抗震筋、拉结筋及砖石砌体埋入地下的隐蔽工程记录㈠填写规定按分项工程检验批进行编制(多层、高层建筑分层),隐蔽工程检检查记录内容应包括:1、写明施工图号、隐藏部位、设计变更情况、设计抗震烈度;2、钢筋配置的部位、数量、规格、起止长度、弯钩情况及特殊部位(如十字墙、厚体墙、混凝土柱、防火墙、孔洞等处)的处理方法;3、加氯盐砌体处钢筋防腐处理、加工情况(如平直规整程度、有无焊接)、个别部位回稳固、搭接情况;4、材质合格证编号及其它证明、证件名称及编号。
㈡参考表式1、砌体(砖)隐蔽工程检查验收记录表式2、砌体(陶粒)隐蔽工程检查验收记录表式归档编号:C2-5-1-5 砌体(砖)隐蔽工程检查验收记录工程名称:××××××建设单位:×××××××图号:××××号图单位工程技术负责人:质量检查员:填表人:注:本表适用于混凝土、钢筋、埋地工程、砌体埋筋、屋面、回填土等工程隐蔽。
归档编号:C2-5-1-5 砌体(陶粒)隐蔽工程检查验收记录工程名称:××××××建设单位:×××××××图号:××××号图单位工程技术负责人:质量检查员:填表人:注:本表适用于混凝土、钢筋、埋地工程、砌体埋筋、屋面、回填土等工程隐蔽。
三、沉降缝、伸缩缝、抗震缝处的隐蔽工程检查记录㈠填写规定沉降缝、伸缩缝、抗震缝处的隐蔽工程检查记录表式同上,其检查内容:1、设计图号(标准图写明图集号)、缝隙尺寸、室内外屋顶或地下构造的填塞缝隙材料及其处理情况,外表封闭方法及质量状态;2、缝隙留置和砌筑方法(夹板、抽芯),缝中残留杂物清理结果;3、电气配线管、给水、采暖、燃气、通风等各种管道通过各式变形缝时补偿处理情况。
㈡参考表式略四、地下防水护墙、池壁、房屋基础隐蔽工程检查记录㈠填写规定地下防水护墙、池壁、房屋基础填埋前,应进行隐藏工程检查,其记录表式同上,隐蔽检查内容应包括:1、材料出厂合格证或进场试验检验资料(砖、石、水泥、砂、外加剂)编号,混凝土和砂浆强度报告、配比单编号;2、砌体拉结情况(纵、横墙砌体内部拉结)、预留孔洞位置、尺寸,预埋件位置、数量,变形缝位置及其缝隙处理情况;3、砌筑施工质量检验情况(包括标高、埋深、大放脚、拉结石、砂浆饱满度等),以及相邻基础处理方法(深、浅基础)等。
㈡参考表式砖基础隐蔽工程检查验收记录表式归档编号:C2-5-1-5砖砌体隐蔽工程检查验收记录工程名称:××××××建设单位:×××××××图号:××××号图单位工程技术负责人:质量检查员:填表人:注:本表适用于混凝土、钢筋、埋地工程、砌体埋筋、屋面、回填土等工程隐蔽。
五、钢筋工程隐蔽检查验收记录㈠填写规定1、钢筋工程的隐蔽,是对覆盖前的分项工程检验批部位的隐蔽检查验收。
多个梁、板或整体梁板一次浇筑覆盖,在无大的设计变更时,可按分项工程检验批为单位做隐蔽记录。
需做隐藏记录的单一、成批的构件,如梁、板、柱、架、基墩等可编制单一的隐蔽记录。
2、钢筋隐蔽的检查内容应包括:钢筋配置是否符合设计要求(品种、规格、数量、位置及预埋件);设计变更、材料代用情况;施工质量如绑扎方法、焊接方法、除锈状态、搭接长度、垫块厚度、焊接或搭接位置与方式等;以及材质情况如焊件试验报告、钢筋出厂合格证件、进场试验报告等,对重要结构部位的钢筋隐蔽,必要时可拍照或录像作为隐蔽附件存档。
3、对于小型钢筋混凝土构件(门窗过梁、室内地沟盖板、挑檐板、阳台栏板、梁垫、小型墩池等),可不编写钢筋工程隐蔽检查验收记录。
㈡参考表式1、钢筋(梁、板)隐蔽工程检查验收记录表式2、钢筋(柱)隐蔽工程检查验收记录表式3、钢筋(剪力墙柱梁)隐蔽工程检查验收记录表式归档编号:C2-5-1-5钢筋隐蔽工程检查验收记录工程名称:××××××建设单位:×××××××图号:××××号图隐蔽部位:×层×轴梁板施工单位:×××××××隐蔽日期:××年××月××日单位工程技术负责人:质量检查员:填表人:注:本表适用于混凝土、钢筋、埋地工程、砌体埋筋、屋面、回填土等工程隐蔽。
归档编号:C2-5-1-5钢筋隐蔽工程检查验收记录工程名称:××××××建设单位:××××××图号:苏基施房结-02号图单位工程技术负责人:质量检查员:填表人:注:本表适用于混凝土、钢筋、埋地工程、砌体埋筋、屋面、回填土等工程隐蔽。
归档编号:C2-5-1-5钢筋隐蔽工程检查验收记录工程名称:××××××建设单位:×××××××图号:××××号图单位工程技术负责人:质量检查员:填表人:注:本表适用于混凝土、钢筋、埋地工程、砌体埋筋、屋面、回填土等工程隐蔽。
六、钢结构工程隐蔽检查验收记录㈠填写规定钢结构工程中箱式结构等要对其防腐或防火涂装工程按表C-5-l-4作为隐蔽检查验收。
㈡参考表式略七、装饰装修工程中的隐蔽工程验收㈠填写规定装饰装修工程中涉及隐蔽工程验收的,应按装饰装修分部工程表Q·l·45填写,并列入汇总表C2-5—l—1。
㈡参考表式砌体工程隐蔽工程验收要求:1 配筋砌体工程钢筋的品种、规格、数量应符合设计要求。
钢筋合格证书、钢筋性能试验报告齐全有效。
2 配筋砌体工程钢筋安装、填充墙拉结钢筋。
拉结钢筋或网片的位置是否与砌体皮数相符合;拉结钢筋的连接方式是否符合设计要求;设置在砌体水平灰缝中钢筋的锚固、搭接等。
芯柱钢筋与基础或基础梁中预埋件钢筋连接,上下楼层钢筋的搭接。
地面工程隐蔽工程验收要求:1 各构造层(垫层、找平层、隔离层、防水层、填充层、地龙骨)材料品种、规格、铺设厚度、坡度、标高、表面情况、工艺做法、密封处理、粘结情况等必须符合设计要求及有关国家标准的规定。
所用材料的质量合格证明文件,重要材料的复验报告是否齐全。
2 建筑物地面下的沟槽、暗管,检查内容:位置、标高应符合设计要求。
3 建筑物地面的变形缝(沉降缝、伸缩缝和防震缝)节点,检查内容:变形缝是否按设计要求设置,建筑地面的变形缝应贯通建筑地面的各构造层;沉降缝和防震缝内应清理干净,以柔性密封材料填嵌后用板封盖并应与面层齐平。
:4 有特殊要求的立管、套管、地漏与地面、楼板节点之间的密封处理,检查内容:是否符合相关标准规定,有排水要求的排水坡度应符合设计要求。
门窗工程隐蔽工程检查要求:1 预埋件和锚固件的埋设数量、位置、埋设方式及与框的连接方式必须符合设计和规范、规程要求。
2 门窗与墙体间缝隙防腐、填嵌处理,应符合设计、规范、规程的要求。
3 固定玻璃的钉子或钢丝卡的数量、规格、位置及玻璃垫块的设置,数量、规格、位置安装方法以及橡胶垫的设置应符合有关标准的规定。
4 金属门窗防雷装置的设置应符合设计和有关标准的规定。
吊顶工程隐蔽检查要求:1 房间净高和基底处理。
安装龙骨前应对房间净高和洞口标高进行检查,结果应符合设计要求,基层缺陷应处理完善。
2 预埋件和拉结筋的设置。
应符合设计及规范要求。
预埋件、钢筋吊杆和型钢吊杆应进行防锈处理。
