电阻器的检测方法与经验1 固定电阻器的检测。
A 将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。
为了提高测量精度，应根据被测电阻标称值的大小来选择量程。
由于欧姆挡刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。
根据电阻误差等级不同。
读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。
如不相符，超出误差范围，则说明该电阻值变值了。
B 注意：测试时，特别是在测几十kΩ以上阻值的电阻时，手不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，至少要焊开一个头，以免电路中的其他元件对测试产生影响，造成测量误差；色环电阻的阻值虽然能以色环标志来确定，但在使用时最好还是用万用表测试一下其实际阻值。
2 水泥电阻的检测。
检测水泥电阻的方法及注意事项与检测普通固定电阻完全相同。
3 熔断电阻器的检测。
在电路中，当熔断电阻器熔断开路后，可根据经验作出判断：若发现熔断电阻器表面发黑或烧焦，可断定是其负荷过重，通过它的电流超过额定值很多倍所致；如果其表面无任何痕迹而开路，则表明流过的电流刚好等于或稍大于其额定熔断值。
对于表面无任何痕迹的熔断电阻器好坏的判断，可借助万用表R×1挡来测量，为保证测量准确，应将熔断电阻器一端从电路上焊下。
若测得的阻值为无穷大，则说明此熔断电阻器已失效开路，若测得的阻值与标称值相差甚远，表明电阻变值，也不宜再使用。
在维修实践中发现，也有少数熔断电阻器在电路中被击穿短路的现象，检测时也应予以注意。
4 电位器的检测。
检查电位器时，首先要转动旋柄，看看旋柄转动是否平滑，开关是否灵活，开关通、断时"喀哒"声是否清脆，并听一听电位器内部接触点和电阻体摩擦的声音，如有"沙沙"声，说明质量不好。
用万用表测试时，先根据被测电位器阻值的大小，选择好万用表的合适电阻挡位，然后可按下述方法进行检测。
常用电子元器件检测方法与经验_常用电子元器件检测方法与经验电子元器件是电子设备的基本构成部分，其性能和质量的稳定与否直接影响到整个电子产品的工作效果和寿命。
因此，在电子产品制造和维护过程中，常常需要对电子元器件进行检测，以确保其质量合格和性能稳定。
下面将介绍一些常用的电子元器件检测方法和经验。
1.电阻器的检测方法电阻器是电子产品中使用较为广泛的元器件之一、其检测方法主要有以下几种：-电阻器测量方法：使用万用表或者自动测试设备，将电阻器两端接入来测量其阻值。
-外观检查方法：通过目测观察电阻器的外观是否完好无损，焊盘是否银白色，是否有破损或变形等。
-焊盘测试方法：使用万用表将两个焊盘连接在一起，观察阻值是否为零，以判断金属焊盘是否短路。
2.电容器的检测方法电容器是存储电荷的元器件，其性能稳定与否对电子产品的正常工作有着重要的影响。
常用的电容器检测方法包括：-电容器标识检查方法：通过目测观察电容器上的标识是否清晰，防伪标识是否完整等。
-电容器测量方法：使用万用表或测试仪，将电容器两端连接在一起，测量其电容值是否符合规定范围。
-电容器泄漏电流检测方法：使用万用表或测试仪，在直流电压下对电容器两端进行测试，观察泄漏电流是否超过了规定的范围。
3.二极管的检测方法二极管是电子元器件中最基本的电子器件之一，其正常工作对整个电路的正确性有着重要的影响。
常用的二极管检测方法有：-电压检测方法：使用万用表在直流电流档位下，测量二极管正向导通电压和反向截止电压，以判断其是否符合规定的范围。
-电阻检测方法：使用万用表测量二极管两个焊盘之间的电阻值，以判断二极管是否开路或短路。
4.三极管的检测方法三极管是一种放大或开关作用的电子器件，在电子产品中广泛应用。
常用的三极管检测方法有：- 电压检测方法：使用万用表在直流电流档位下，测量三极管的负基极-正集电极电压（即Vbe）和负基极-正发射极电压（即Vce），以判断其是否符合规定的范围。
电阻1. 目的为了确保供货商交货质量符合公司设计质量规格要求,并降低制程产品质量不良率;则制定此检验标准作为进料检验质量判定基准,以确保出货质量满足客户需求。
2. 使用范围本进货检验质量判定基准适用于公司所有外购生产用的碳膜电阻(CF),金属膜电阻(MF),金属氧化膜电阻(MOF),金属玻璃釉电阻,网络电阻,可变电阻又名电位器,光敏电阻,压敏电阻,热敏电阻(PTC/NTC),功率电阻(RW)等之检验。
3. 抽样方案3.1 进货抽验标准依据:一般依GB/T2828 II 正常一次抽样计划.3.2 抽样方法:一般采用随机抽样.3.3 接收品质水准 AQL 值:CRI=0 MAJ=0.4 MIN=0.653.4 抽验结果判定类别:允收<Acc> 拒收<Rej> 特采<Waive> 挑选<Sort> 退货<RTV>4. 缺点定义4.1 严重缺点(CRITICAL DEFECT,简写 CRI):不良缺陷,使产品在生产､运输或使用过程中可能出现危与人身财产安全之缺点,称为严重缺点.4.2 主要缺点(MAJOR DEFECT,简写 MAJ):不良缺陷,使产品失去全部或部分主要功能,或者相对严重影响的结构装配的不良,从而显著降低产品使用性的缺点,称为主要缺点.4.3 次要缺点(MINOR DEFECT,简写 MIN):不良缺陷,可以造成产品部分性能偏差或一般外观缺点,虽不影响产品性能,但会使产品价值降低的缺点,称为次要缺点.5. 检验依据5.1 承认书检验项目5.2 样品对照5.3 客户重点质量要求5.4 质量标准要求有质量体系认证证书；供货方出厂检验报告、合格证6. 检验条件6.1 在正常室内白色冷光瑩光灯管的照明条件(灯光强度为 100-300流明).6.2 将待测电源板置于执行检测者面前,目距约 18-24 英吋(约手臂长).6.3 应以兩种角度观察:正常方式,视线与待检件呈 45 度角以利光反射;垂直方式,视线与待检件垂直.6.4 检验员应配带静电手套作业.7.测试工量具与仪表TH2811D LCR数字电桥，游标卡尺，锡炉,测力计，浓度不低于95%的酒精8. 检验内容检验判定标准.电容1. 目的为了确保供货商交货质量符合公司设计质量规格要求,并降低制程产品质量不良率;则制定此检验标准作为进料检验质量判定基准,以确保出货质量满足客户需求。
电子元器件的来料检验标准指导书(新版)一、引言随着电子元器件在现代工业和日常生活中的广泛应用，其质量竞争已经成为电子制造业的一个重要问题。
因此，来料检验作为一个重要的环节，将直接影响产品质量。
本文旨在为电子元器件来料检验提供一些标准指导，帮助企业加强来料检验管理，提高产品质量。
二、来料检验标准1. 文件审查a) 合格证明文件：检查是否有原厂授权书、生产批次日期、成品测试报告等要求的证明文件。
b) 质量保证文件：检查供应商的质量保证文件是否符合要求。
c) 物料清单：检查物料清单与实际采购的物料是否一致。
2. 包装检查a) 外包装：检查外包装是否完好无损，有无受潮、破损或划痕等情况。
b) 号码标识：检查包装内外是否有正确且明确的物品名称、型号、规格、批号等标识号码。
c) 规格型号：检查外包装标识是否与内部物品一致。
3. 外观检查a) 外观特征：检查元器件的外观特征是否符合要求，如齐整、无变形、无裂痕等。
b) 包装标识：检查外观是否有明显划痕、刻痕、氧化等，对于已经打开过的包装需要进一步检查。
c) 规格型号：检查元器件标识是否与物料清单一致。
4. 功能检查a) 性能指标：检查元器件是否满足规定的技术参数和性能指标。
b) 测试方法：使用正确的测试方法和设备进行检测。
c) 检测要求：对元器件的各项性能进行全面检测，判断是否合格。
5. 环境检查a) 温度湿度：检查元器件是否在规定的环境温度和湿度范围内运输和储存。
b) 防静电处理：检查元器件是否采取防静电措施，并进行有关的检测和测试。
c) 其他环境要求：根据元器件的特殊要求进行相应的检查。
三、结论本文主要介绍了电子元器件来料检验标准及相关要点，通过对来料检验的各个环节的详细介绍，提高其检查的全面性和准确性，为企业生产和用户的需求提供充分的技术保障。
在检验中，遵循标准操作流程和标准操作规程，及时记录，完善来料检验质量管理体系，这样才能让企业在激烈的市场竞争中立于不败之地。
电子行业来料检测方法与经验讲义
电容器检测方法与经验:
1固定电容器的检测A检测10pF以下的小电容因10pF以下的固定电容器容量太小,用万用表进行测量,只能定性的检查其是否有漏电,内部短路或击穿现象。
测量时,可选用万用表R×10k挡,用两表笔分别任意接电容的两个引脚,阻值应为无穷大。
若测出阻值(指针向右摆动)为零,则说明电容漏电损坏或内部击穿。
B检测10PF～001μF固定电容器是否有充电现象,进而判断其好坏。
万用表选用R×1k挡。
两只三极管的β值均为100以上,且穿透电流要小。
可选用3DG6等型号硅三极管组成复合管。
万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。
由于复合三极管的放大作用,把被测电容的充放电过程予以放大,使万用表指针摆幅度加大,从而便于观察。
应注意的是:在测试操作时,特别是在测较小容量的电容时,要重复调换被测电容引脚接触A、B两点,才能明显地看到万用表指针的摆动。
C对于001μF以上的固定电容,可用万用表的R×10k挡直接测试电容器有无充电过程以及有无内部短路或漏电,并可根据指针向右摆动的幅度大小估计出电容器的容量。
2电解电容器的检测A因为电解电容的容量较一般固定电容大得多,因此,测量时,应针对不同容量选用合适的量程。
根据经验,一般情况下,1～47μF间的电容,可用R×1k挡测量,大于47μF的电容可用R×100挡测量。
B将万用表红表笔接负极,黑表笔接正极,在刚接触的瞬间,万用表指针即向右偏转较大偏度(对于同一电阻挡,容量越大,摆幅越大),接着逐渐向左回转,直到停在某一位置。
此时的阻值便是电解电容的正向漏电阻,此值略大于反向漏电阻。
实际使用经验表明,电解电容的漏电阻一般应在几百kΩ以上,否则,将不能正常工作。
在测试中,若正向、反向均无充电的现象,即表针不动,则说明容量消失或内部断路;如果所测阻值很小或为零,说明电容漏电大或已击穿损坏,不能再使用。
C对于正、负极标志不明的电解电容器,可利用上述测量漏电阻的方法加以判别。
即先任意测一下漏电阻,记住其大小,然后交换表笔再测出一个阻值。
两次测量中阻值大的那一次便是正向接法,即黑表笔接的是正极,红表笔接的是负极。
D使用万用表电阻挡,采用给电解电容进行正、反向充电的方法,根据指针向右摆动幅度的大小,可估测出电解电容的容量。
3可变电容器的检测A用手轻轻旋动转轴,应感觉十分平滑,不应感觉有时松时紧甚至有卡滞现象。
将载轴向前、后、上、下、左、右等各个方
向推动时,转轴不应有松动的现象。
B用一只手旋动转轴,另一只手轻摸动片组的外缘,不应感觉有任何松脱现象。
转轴与动片之间接触不良的可变电容器,是不能再继续使用的。
C将万用表置于R×10k挡,一只手将两个表笔分别接可变电容器的动片和定片的引出端,另一只手将转轴缓缓旋动几个来回,万用表指针都应在无穷大位置不动。
在旋动转轴的过程中,如果指针有时指向零,说明动片和定片之间存在短路点;如果碰到某一角度,万用表读数不为无穷大而是出现一定阻值,说明可变电容器动片与定片之间存在漏电现象。

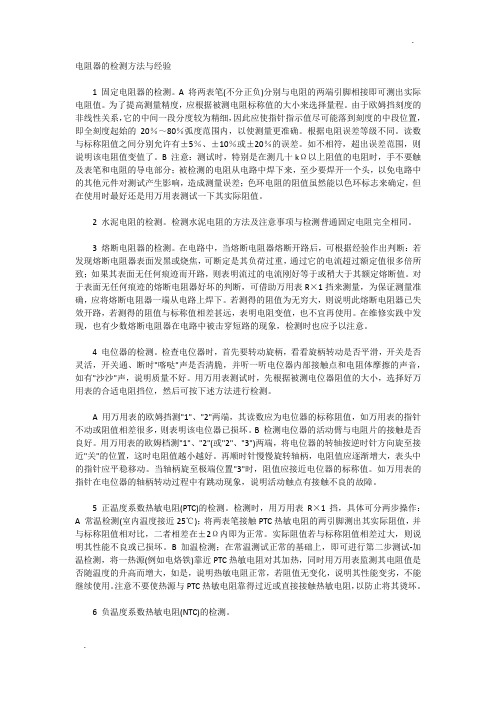

电阻器的检测方法与经验
1固定电阻器的检测。
A将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。
为了提高测量精度,应根据被测电阻标称值的大小来选择量程。
由于欧姆挡刻度的非线性关系,它的中间一段分度较为精细,因此应使指针指示值尽可能落到刻度的中段位置,即全刻度起始的20％～80％弧度范围内,以使测量更准确。
根据电阻误差等级不同。
读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。
如不相符,超出误差范围,则说明该电阻值变值了。
B注意:测试时,特别是在测几十kΩ以上阻值的电阻时,手不要触及表笔和电阻的导电部分;被检测的电阻从电路中焊下来,至少要焊开一个头,以免电路中的其它元件对测试产生影响,造成测量误差;色环电阻的阻值虽然能以色环标志来确定,但
在使用时最好还是用万用表测试一下其实际阻值。
2水泥电阻的检测。
检测水泥电阻的方法及注意事项与检测普通固定电阻完全相同。
3熔断电阻器的检测。
在电路中,当熔断电阻器熔断开路后,可根据经验作出判断:若发现熔断电阻器表面发黑或烧焦,可断定是其负荷过重,经过它的电流超过额定值很多倍所致;如果其表面无任何痕迹而开路,则表明流过的电流刚好等于或稍大于其额定熔断值。
对于表面无任何痕迹的熔断电阻器好坏的判断,可借助万用表R×1挡来测量,为保证测量准确,应将熔断电阻器一端从电路上焊下。
若测得的阻值为无穷大,则说明此熔断电阻器已失效开路,若测得的阻值与标称值相差甚远,表明电阻变值,也不宜再使用。
在维修实践中发现,也有少数熔断电阻器在电路中被击穿短路的现象,检测时也应予以注意。
4电位器的检测。
检查电位器时,首先要转动旋柄,看看旋柄转动是否平滑,开关是否灵活,开关通、断时"喀哒"声是否清脆,并听一听电位器内部接触点和电阻体摩擦的声音,如有"沙沙"声,说明质量不好。
用万用表测试时,先根据被测电位器阻值的大小,选择好万用表的合适电阻挡位,然后可按下述方法进行检测。
A用万用表的欧姆挡测"1"、"2"两端,其读数应为电位器的标称阻值,如万用表的指针不动或阻值相差很多,则表明该电位器已损坏。
B检测电位器的活动臂与电阻片的接触是否良好。
用万用表的欧姆档测"1"、"2"(或"2"、"3")两端,将电位器的转轴按。
