数据结构课程设计全国铁路交通咨询模拟

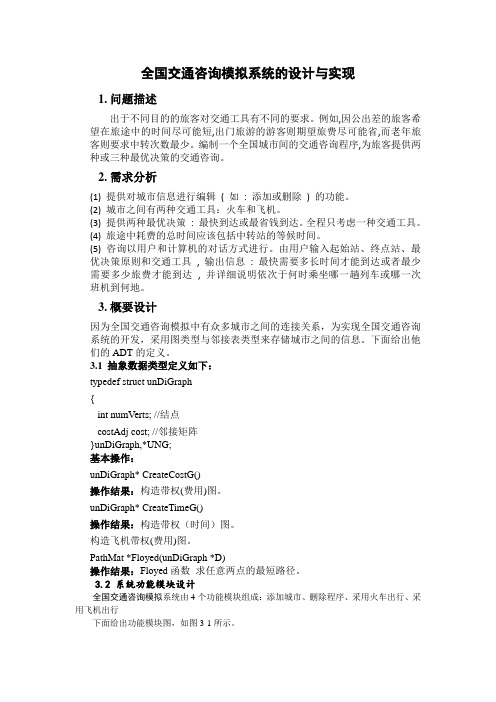

全国交通咨询模拟系统的设计与实现1.问题描述出于不同目的的旅客对交通工具有不同的要求。

例如,因公出差的旅客希望在旅途中的时间尽可能短,出门旅游的游客则期望旅费尽可能省,而老年旅客则要求中转次数最少。

编制一个全国城市间的交通咨询程序,为旅客提供两种或三种最优决策的交通咨询。

2.需求分析(1) 提供对城市信息进行编辑( 如: 添加或删除) 的功能。

(2) 城市之间有两种交通工具：火车和飞机。

(3) 提供两种最优决策: 最快到达或最省钱到达。

全程只考虑一种交通工具。

(4) 旅途中耗费的总时间应该包括中转站的等候时间。

(5) 咨询以用户和计算机的对话方式进行。

由用户输入起始站、终点站、最优决策原则和交通工具, 输出信息: 最快需要多长时间才能到达或者最少需要多少旅费才能到达, 并详细说明依次于何时乘坐哪一趟列车或哪一次班机到何地。

3.概要设计因为全国交通咨询模拟中有众多城市之间的连接关系，为实现全国交通咨询系统的开发，采用图类型与邻接表类型来存储城市之间的信息。

下面给出他们的ADT的定义。

3.1 抽象数据类型定义如下：typedef struct unDiGraph{int numVerts; //结点costAdj cost; //邻接矩阵}unDiGraph,*UNG;基本操作：unDiGraph* CreateCostG()操作结果：构造带权(费用)图。

unDiGraph* CreateTimeG()操作结果：构造带权（时间）图。

构造飞机带权(费用)图。

PathMat *Floyed(unDiGraph *D)操作结果：Floyed函数求任意两点的最短路径。

3.2 系统功能模块设计全国交通咨询模拟系统由4个功能模块组成：添加城市、删除程序、采用火车出行、采用飞机出行下面给出功能模块图，如图3-1所示。

图3-1全国交通咨询模拟功能模块图3.3主要函数调用关系图（给出ADT内基本操作的那些函数之间的函数调用关系图）如图3-2所示。

工业应用技术学院课程设计任务书题目全国交通资询系统主要容：设计了一个方便用户查询交通咨询系统。

该系统所做的工作的是模拟全国交通咨询，为旅客提供三种最优决策的交通咨询。

该系统可以进行城市，列车车次和飞机航班的编辑的基本信息输入操作。

程序的输出信息主要是：最快需要多少时间才能到达，或最少需要多少旅费才能到达，或最少需要多少次中转到达，并详细说明依次于何时乘坐哪一趟列车或哪一次班机到何地。

程序的功能包括：提供对城市信息的编辑，提供列车时刻表和飞机航班表的编辑，提供三种最优决策：最快到达、最省钱到达、最少中转次数到达。

基本要求：1、掌握C语言的变量及函数的灵活使用；2、熟练掌握图的深度、广度优先遍历算法思想及其程序实现；3、掌握C语言中文件的基本操作；4、掌握VC++6.0软件的熟练使用。

主要参考资料：[1] 春葆.数据结构程序设计[M].:清华大学,2002,03[2] 王黎,袁永康战略[M].:清华大学,2002,01[3] 谭浩强.C程序设计第二版[M].:清华大学,2003,03[4] 任哲.MFC Windows程序设计[M].:清华大学,2004,06完成期限：2016.12.05—2017.01.05指导教师签名：课程负责人签名：随着高科技的飞速发展，列车、飞机、动车、高铁的出现极大的减少了人们花在旅途上的时间。

对于城市间错综复杂交通网的管理，是一项庞大而复杂的工作。

在此基础上，如何实现交通网智能化的管理达到帮助乘客选择经济高效的交通工具是目前仍处空白。

尤其乘客交通工具的择优选择是一个令人懊恼的工作，一个原因就是各种交通工具的查询十分分散和繁琐。

即使有互联网的帮忙，但是没有一个统一的归类、没有一个精细的算法、系统的软件帮助，人们仍然无法获得最优方式。

为此开发一个交通择优系统是十分必要的。

采用计算机对城市间的交通工具进行系统录入和管理，进一步提高了交通部门针对城市间客运网络的管理效率，实现交通运营网络的系统化、规化和自动化。

数据结构课程设计报告班级：191113学号：20111000611姓名：黄建钊指导老师：朱晓莲日期：2013年3月7．全国交通咨询模拟出于不同目的的旅客对交通工具有不同的要求。

例如，因公出差的旅客希望在旅途中的时间尽可能短，出门旅游的游客则期望旅费尽可能省，而老年旅客则要求中转次数最少。

编制一个全国城市间的交通咨询程序，为旅客提供两种或三种最优决策的交通咨询。

要求：（1）提供对城市信息进行编辑（如添加或删除）的功能。

（2）城市之间有两种交通工具：火车和飞机。

提供对列车时刻表和飞机航班进行编辑（增设或删除）的功能。

（3）提供两种最优决策：最快到达或最省钱到达。

全程只考虑一种交通工具。

（4）旅途中耗费的总时间应该包括中转站的等候时间。

（5）咨询以用户和计算机的对话方式进行。

1.需求分析1、设计最短路径的算法及其需要信息的存储：本设计中最短路径的算法利用迪杰斯特拉算法，存储方法利用邻接矩阵存储。

2、该程序所做的工作的是模拟全国交通咨询，为旅客提供种最优决策的交通咨询。

此程序规定：在程序中输入城市名称时，需输入10个字母以内的字母串；输入列车或飞机编号时需输入一个字符串类型；输入列车或飞机的费用时需输入一个实型数据；输入列车或飞机开始时间和到达时间时均需输入一个整型数据，在选择功能时，应输入与所选功能对应的一个整型数据。

程序的输出信息主要是：最快需要多少时间才能到达，或最少需要多少旅费才能到达，说明在途中经过的城市名称；程序的功能包括：提供对城市信息的编辑，提供列车时刻表和飞机航班表的编辑，提供两种最优决策：最快到达、最省钱到达。

2.设计2.1设计思想本系统整体上分为存储系统和求最短路径两部分，存储系统运用到数组和结构体。

该系统分别存储火车列次，航班，出发点与目的地以及所需要走的路程和所用费用。

最短路径使用迪杰斯特拉算法编程求算得出最近或最便宜路径。

该算法主要分为三步：1、起始点（V0）与其相邻点的权值（即当前最短路径）。

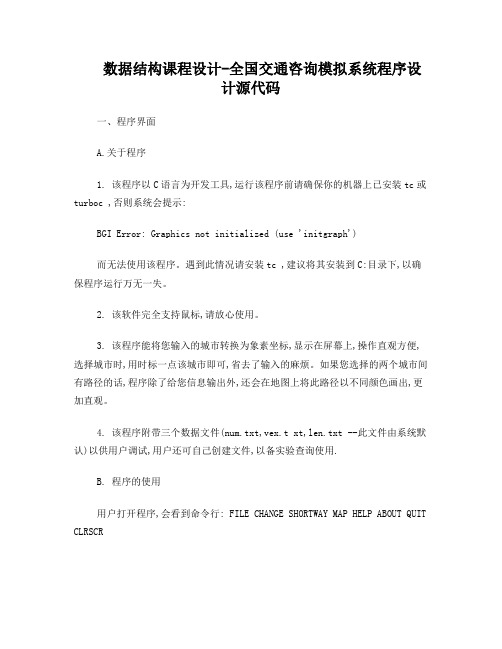

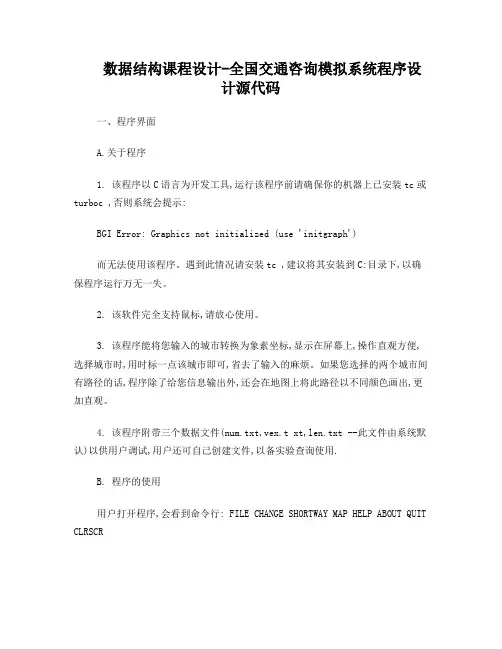

数据结构课程设计-全国交通咨询模拟系统程序设计源代码一、程序界面A.关于程序1. 该程序以C语言为开发工具,运行该程序前请确保你的机器上已安装tc或turboc ,否则系统会提示:BGI Error: Graphics not initialized (use 'initgraph')而无法使用该程序。

遇到此情况请安装tc ,建议将其安装到C:目录下,以确保程序运行万无一失。

2. 该软件完全支持鼠标,请放心使用。

3. 该程序能将您输入的城市转换为象素坐标,显示在屏幕上,操作直观方便,选择城市时,用时标一点该城市即可,省去了输入的麻烦。

如果您选择的两个城市间有路径的话,程序除了给您信息输出外,还会在地图上将此路径以不同颜色画出,更加直观。

4. 该程序附带三个数据文件(num.txt,vex.t xt,len.txt --此文件由系统默认)以供用户调试,用户还可自己创建文件,以备实验查询使用.B. 程序的使用用户打开程序,会看到命令行: FILE CHANGE SHORTWAY MAP HELP ABOUT QUIT CLRSCR用户将鼠标放于某命令上会看到屏幕最下面有一行字在闪动,这是对命令的解释,如当鼠标访于FILE上时其下解释"press this button to open/creat a file" ,当鼠标空闲时在下面显示:"Please Enter Your Choice With Mouse Or Keyboard" ,提示用户进行命令选择.单机鼠标就会将某一功能打开从而进行某一操作2.用户运行程序时请先打开 FILE 菜单,该菜单有4个命令选项:[ 信息提示 ]1. 调用已存信息库文件(由用户提供)2. 创建新的信息库文件3. 调用演示信息库文件4. 退出程序[ 请输入你的选择(1/2/3/4) ]此时程序等待用户输入选择.输入正确后程序会自动打开地图由用户进行下一步操作.3. 对于其他命令,用户可由显示于屏幕下面的提示进行相关操作.二.程序内部设计及数据结构A. 数据的存放格式1.火车信息数据结构定义:typedef struct inf{ int num;/*车次*/int stt1;int stt2;/*出发时间*/int endt1;int endt2;/*到达时间*/int waitt;/*等待时间*/int allt;/*两站之间总耗时*/int money;/*票价*/}inf2.车站信息数据结构定义:typedef struct ArcCell{int ff;/*ff=1 表示两点有信息*/int adj;/*路程长度*/inf two;/*火车信息* /}ArcCell,AdjMatrix[MAX_VERTEX_NUM][MAX_VERTEX_NUM]; 3.图的数据结构定义typedef struct Mgraph{ char vexs[MAX_VERTEX_NUM][MAX_VERTEX_NUM];/*顶点名*/AdjMatrix arcs;/* 车站信息*/int vexsx[MAX_VERTEX_NUM];/*该顶点的X坐标*/int vexsy[MAX_VERTEX_NUM]; /*该顶点的Y坐标*/int vexnum,arcnum; /* vexnum:顶点的数目,arcnum:路线数目*/}Mgraph;4.基于以上数据结构的数据存储举例:(以下为部分顶点信息)wulumuqi 49 59(表示城市wulumuqi 在640X480的屏幕中位于坐标49,59处,下同)xining 97 155lanzhou 121 174(以下为部分路线信息)wulumuqi lanzhou 1 1892 1001 1 0 12 0 10 670 150(表示从城市wulumuqi 到城市lanzhou 有信息…1?,路线长度为1892,车次为1001,从城市wulumuqi开出时间为1:00,到lanzhou站时间为12:00,在lanzhou 停留10分钟,总耗时670分钟(总耗时由系统自动计算出),车票报价150元。

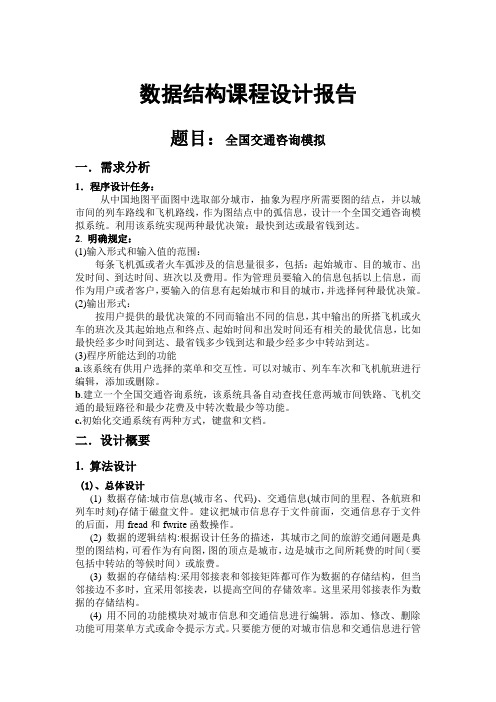

数据结构课程设计报告题目：全国交通咨询模拟一．需求分析1．程序设计任务：从中国地图平面图中选取部分城市，抽象为程序所需要图的结点，并以城市间的列车路线和飞机路线，作为图结点中的弧信息，设计一个全国交通咨询模拟系统。

利用该系统实现两种最优决策：最快到达或最省钱到达。

2. 明确规定：(1)输入形式和输入值的范围：每条飞机弧或者火车弧涉及的信息量很多，包括：起始城市、目的城市、出发时间、到达时间、班次以及费用。

作为管理员要输入的信息包括以上信息，而作为用户或者客户，要输入的信息有起始城市和目的城市，并选择何种最优决策。

(2)输出形式：按用户提供的最优决策的不同而输出不同的信息，其中输出的所搭飞机或火车的班次及其起始地点和终点、起始时间和出发时间还有相关的最优信息，比如最快经多少时间到达、最省钱多少钱到达和最少经多少中转站到达。

(3)程序所能达到的功能a.该系统有供用户选择的菜单和交互性。

可以对城市、列车车次和飞机航班进行编辑，添加或删除。

b.建立一个全国交通咨询系统，该系统具备自动查找任意两城市间铁路、飞机交通的最短路径和最少花费及中转次数最少等功能。

c.初始化交通系统有两种方式，键盘和文档。

二．设计概要1. 算法设计(1)、总体设计(1) 数据存储:城市信息(城市名、代码)、交通信息(城市间的里程、各航班和列车时刻)存储于磁盘文件。

建议把城市信息存于文件前面，交通信息存于文件的后面，用fread和fwrite函数操作。

(2) 数据的逻辑结构:根据设计任务的描述，其城市之间的旅游交通问题是典型的图结构，可看作为有向图，图的顶点是城市，边是城市之间所耗费的时间（要包括中转站的等候时间）或旅费。

(3) 数据的存储结构:采用邻接表和邻接矩阵都可作为数据的存储结构，但当邻接边不多时，宜采用邻接表，以提高空间的存储效率。

这里采用邻接表作为数据的存储结构。

(4) 用不同的功能模块对城市信息和交通信息进行编辑。

添加、修改、删除功能可用菜单方式或命令提示方式。

X X 学院计算机系《数据结构》课程设计报告书全国交通咨询模拟系统的设计与实现学生姓名：学号：年级专业及班级：指导老师及职称：讲师专业:计算机科学与技术专业提交日期：2011年6月全国交通咨询模拟系统的设计与实现学生：指导老师：(怀化学院计算机系,怀化418008）摘要：该课程设计主要实现了对全国火车及飞机信息的修改和查询，其中主要包括：管理员对火车、飞机信息的操作，其中又包含对两种交通方式的增加和删除操作.旅客用户对两种交通信息的查询，其中飞机信息和火车信息都包含了对两个站点间最短路径方式的查询、最少花费方式的查询以及城市中所有的交通信息的查询.关键词：全国交通咨询；1前言为了完成数据结构的课程设计,为了巩固自己数据结构的知识,也是为了提高自己的编程能力和逻辑思维能力，我选了这道全国交通咨询模拟系统的设计与实现一题。

在对其需求进行分析之后,按照需求分析，逐步完成其各部分的功能实现.对于总的方面来讲，管理员功能实现并不难，而难点在于用户功能中的算法及数据结构中的知识以及编程的细微方面，下面将详细介绍本课程设计的内容.2需求分析2.1 范围2．1。

2 系统概述1．软件名称：全国交通咨询系统V1.02．软件功能:主要的功能有:管理员增删和修改城市站点信息、飞机路线信息、火车路线信息。

3．用户：查询最小耗费路线、查询最短时间路线、查询城市所有路线.4．开发者:2．1.3 文档概述需求分析采用在面向对象的方法，主要使用结构体struct的方法来进行实际的编程,在文档中主要采E—R图和对功能的简单描述的方法来表述系统的需求。

本需求分析的审查者是老师,所以主要是写给老师看的,用来说明我对这个系统的分析情况。

2．2 引用文件无2．3 需求概述2．3。

1 系统目标本系统的总体目标是通过使用该系统，管理员可以对飞机或者火车的信息的简单管理，也方便外出旅客在不同的需求下(如：最少的花费和最短的路程）,快速浏览到所要的信息。

.郑州工业应用技术学院课程设计任务书题目全国交通资询系统主要内容：设计了一个方便用户查询交通咨询系统。

该系统所做的工作的是模拟全国交通咨询，为旅客提供三种最优决策的交通咨询。

该系统可以进行城市，列车车次和飞机航班的编辑的基本信息输入操作。

程序的输出信息主要是：最快需要多少时间才能到达，或最少需要多少旅费才能到达，或最少需要多少次中转到达，并详细说明依次于何时乘坐哪一趟列车或哪一次班机到何地。

程序的功能包括：提供对城市信息的编辑，提供列车时刻表和飞机航班表的编辑，提供三种最优决策：最快到达、最省钱到达、最少中转次数到达。

基本要求：1、掌握C语言的变量及函数的灵活使用；2、熟练掌握图的深度、广度优先遍历算法思想及其程序实现；3、掌握C语言中文件的基本操作；4、掌握VC++6.0软件的熟练使用。

主要参考资料：[1] 李春葆.数据结构程序设计[M].北京:清华大学出版社,2002,03[2] 王黎,袁永康战略[M].北京:清华大学出版社,2002,01[3] 谭浩强.C程序设计第二版[M].北京:清华大学出版社,2003,03[4] 任哲.MFC Windows程序设计[M].北京:清华大学出版社,2004,06完成期限：2016.12.05—2017.01.05指导教师签名：课程负责人签名：随着高科技的飞速发展，列车、飞机、动车、高铁的出现极大的减少了人们花在旅途上的时间。

对于城市间错综复杂交通网的管理，是一项庞大而复杂的工作。

在此基础上，如何实现交通网智能化的管理达到帮助乘客选择经济高效的交通工具是目前仍处空白。

尤其乘客交通工具的择优选择是一个令人懊恼的工作，一个原因就是各种交通工具的查询十分分散和繁琐。

即使有互联网的帮忙，但是没有一个统一的归类、没有一个精细的算法、系统的软件帮助，人们仍然无法获得最优方式。

为此开发一个交通择优系统是十分必要的。

采用计算机对城市间的交通工具进行系统录入和管理，进一步提高了交通部门针对城市间客运网络的管理效率，实现交通运营网络的系统化、规范化和自动化。

学生实训报告实训名称：数据结构实训指导教师：姓名：学号：班级：日期：一、实训项目项目名称：全国交通咨询模拟二、实训的目的1.熟悉图数据结构;2.掌握图的顺序存储结构—邻接表;3.掌握最短路径算法4.上机调试程序,掌握查错、排错使程序能正确运行。

三．实训要求1.每个人独立完成实训项目，相互之间可以交流，不能抄袭2.实训的成果包括程序代码和报告3.程序代码要有注释和说明三、实验的环境:1.硬件环境: PC机2.软件环环境:Windows2000 +Visual C++6四、算法描述:建立图的数据结构，采用邻接矩阵作为其存储结构。

存储以上的全国主要城市的交通信息。

通过软件模拟的方法实现：给定出发点和终点，求出它们之间的最短路径，并给出最短路径的线路。

五、源程序清单:#include <stdio.h>#include<string.h>#define VEX_NUM 26#define MAXINT 1000000typedef struct graph{char city[VEX_NUM][10];int arcs[VEX_NUM][VEX_NUM];}Mgraph;void CreatGraph(Mgraph *G,int e);void Dijkstra(Mgraph *Gn, int v0,int path[],int dist[]);void PutPath(Mgraph *g,int v0,int v1,int p[],int d[]);int index(char s[],Mgraph *g);void main(){Mgraph *g;int i;int e;int v0,v1;char sr[10],dt[10];int dist[VEX_NUM];int path[VEX_NUM];g=new Mgraph;CreatGraph(g,30);printf("输入出发城市和终点城市\n");getchar();gets(sr);v0=index(sr,g);gets(dt);v1=index(dt,g);Dijkstra(g,v0,path,dist);PutPath(g,v0,v1,path,dist);}void CreatGraph(Mgraph *G,int e){int i,j,k,cost;printf("输入城市名称\n");for(i=0;i<VEX_NUM;++i)scanf("%s",G->city[i]);for(i=0;i<VEX_NUM;i++)for(j=0;j<VEX_NUM;j++)G->arcs[i][j]=MAXINT;printf("输入城市之间的距离\n");for(k=0;k<e;k++){scanf("%d,%d,%d",&i,&j,&cost);G->arcs[i][j]=cost;G->arcs[j][i]=cost;}}void Dijkstra(Mgraph *Gn, int v0,int path[],int dist[]) {int s[VEX_NUM];int v;int w;int i,j,k;int min;for(v=0; v<VEX_NUM; v++){s[v]=0;dist[v]=Gn->arcs[v0][v];if(dist[v]<MAXINT)path[v]=v0;else path[v]=-1;}dist[v0]=0;s[v0]=1;for(i=1;i<VEX_NUM -1;i++){min=MAXINT;for(w=0;w<VEX_NUM;w++)if(!s[w] && dist[w]<min){v=w;min=dist[w];}s[v]=1;for(j=0;j<VEX_NUM;j++)if(!s[j] && (min+Gn->arcs[v][j]<dist[j])){dist[j]=min+Gn->arcs[v][j];path[j]=v;}}}void PutPath(Mgraph *g,int v0,int v1,int p[],int d[]) {int k;int next;int top=0;int st[20];if(d[v1]<MAXINT && v1!=v0){st[top++]=v1;next=p[v1];while(next!=v0){st[top++]=next;next=p[next];}}elseif(v1!=v0){printf("%s->%s:没有路径\n",g->city[v0],g->city[v1]);return;}st[top++]=v0;while(top){next=st[--top];if(top!=0)printf("%s->",g->city[next]);elseprintf("%s\n",g->city[next]);}printf("两个城市之间的最短距离为：%d\n",d[v1]);}int index(char s[],Mgraph *g){int i;for(i=0;i<VEX_NUM;i++)if(strcmp(s,g->city[i])==0)return i;}六、运行结果:七、实验运行情况分析(包括算法、运行结果、运行环境等问题的讨论)。

2数据结构——全国交通咨询模拟系统实验报告
实验目的：
实验环境：
本次实验的开发环境为Java编程语言，使用了面向对象的编程思想，采用了数据结构中的图和链表等数据结构。

实验内容：
1.设计交通工具类：
首先，根据系统需求，设计了交通工具类，该类用于表示交通工具的
基本信息，包括交通工具的名称、班次、票价等。

在该类中，使用了链表
数据结构来存储交通工具的班次信息。

2.设计城市类：
接下来，设计了城市类，用于表示各个城市的交通信息。

在该类中，
使用了图数据结构来表示城市之间的联通关系，每个城市作为图的一个节点，城市间的交通工具作为图的边。

实验结果：
经过测试，实验系统能够准确地输出起点城市到终点城市的最短路径
和最佳交通方案，用户可以根据输出信息来决定如何安排旅行计划。

实验总结：。

数据结构课程设计报告班级：195182学号：20181003991姓名：钟欢日期：2019.12一、课程设计题目与要求1.课程设计题目：全国交通咨询模拟2.问题描述：出于不同目的的旅客对交通工具有不同的要求。

例如，因公出差的旅客希望在旅途中的时间尽可能短，出门旅游的游客则期望旅费尽可能省，而老年旅客则要求中转次数最少。

编制一个全国城市间的交通咨询程序，为旅客提供两种或三种最优决策的交通咨询。

3.基本要求：3.1提供对城市信息进行编辑（如添加或删除）的功能。

3.2城市之间有两种交通工具：火车和飞机。

提供对列车时刻表和飞机航班进行编辑（增加或删除）的功能。

3.3提供两种最优决策：最快到达或最省钱到达。

全程只考虑一种交通工具。

3.4旅途中耗费的总时间应该包括中转站的等候时间。

3.5咨询以用户和计算机的对话方式进行。

二、需求分析1.问题描述搭建一个全国交通咨询模拟系统，可以实现简单的人机互动从而达到咨询的效果。

需要完成的功能有，对城市、列车时刻表、航班时刻表进行编辑（手动/文件添加，删除），能够根据出发城市以及到达城市进行相关线路推荐（花费最少线路、耗时最短线路），其中整个线路的耗时总时长包括中转等待时间。

2.程序的功能：2.1维护功能：2.1.1航班操作2.1.2列车操作2.1.3更改密码2.2咨询功能2.2.1选择出行交通工具2.2.2选择要查询的信息：○1查询花费最小的路径○2查询耗时最短的路径2.2.3进行进一步的输入得到所需要的结果三、设计1.设计思想1.1数据结构设计1.1.1逻辑结构设计采用图结构来表示该全国交通网络，用一个结构体来表示时间，结构体内有标准化的（天，时，分）的相关表示以及操作，重载的运算符“-”。

全国交通网络中的城市用结点表示，两个城市之间的航线或者列车线用两个结点之间的边来表示。

城市结点中包含城市名字、城市编号、第一条航线/列车线以及航线/列车线的数目；边结点中包含到达城市名称，指向下一航线/列车线的指针，以及指向该边所指代航线/列车线信息的指针；航班线/列车线信息结点包含航班号/列车号，出发时间，到达时间，花费时间，花费金额。
