西南大学 建筑力学【0727】大作业答案

[建筑力学试题库和答案]建筑力学试题及答案一：[建筑力学试题及答案]建筑力学试题和答案建筑力学试题一、单项选择题(每小题3分，共计30分)1.若刚体在二个力作用下处于平衡，则此二个力必( )。

A.大小相等B.大小相等，作用在同一直线C. 方向相反，作用在同一直线D.大小相等，方向相反，作用在同一直线2.由两个物体组成的物体系统，共具有( )独立的平衡方程。

A.3B.4C.5D.63.静定结构的几何组成特征是( )。

A.体系几何不变B.体系几何不变且无多余约束C. 体系几何可变D.体系几何瞬变4.低碳钢的拉伸过程中，胡克定律在( )范围内成立。

A.弹性阶段B.屈服阶段C. 强化阶段D. 颈缩阶段9.一个点在平面内的自由度有( )个。

A.2B.3C. 4D.510.力偶可以在它的作用平面内( )，而不改变它对物体的作用。

A.任意移动B.任意转动C. 任意移动和转动D.既不能移动也不能转动二、判断题(每小题2分，共计30分。

将判断结果填入括弧，以√表示正确，以X表示错误)1.约束是阻碍物体运动的限制物。

()2.力沿坐标轴方向上的分力是矢量，力在坐标轴上的投影是代数量。

()3.力系简化所得的合力的投影和简化中心位置有关，而合力偶矩和简化中心位置有关。

()4.几何不变体系是指在荷载作用下，不考虑材料的位移时，结构的形状和位置都不可能变化的结构体系。

()5.没有多余约束的几何不变体系组成的结构是超静定结构。

()6.平行于梁横截面的内力是剪力，作用面与梁横截面垂直的内力偶是弯矩。

()7.轴向拉伸(压缩)的正应力大小和轴力的大小成正比，规定拉为正，压为负。

()8.安全因素取值大于1的目的是为了使构件具有足够的安全储备。

()9.压杆上的压力大于临界荷载，是压杆稳定平衡的前提。

()10.梁横截面竖向线位移称为挠度，横截面绕中性轴转过的角度称为转角。

()11.图乘法的正负号规定为：面积与纵坐标在杆的同一边时，乘积应取正号;面积与纵坐标在杆的不同边时，乘积应取负号。

0727 20232单项选择题1、一般的空间应力状态下有（）个独立的应力分量。

.3 . 6. 4 .52、矩形截面梁横截面的切应力，其大小沿高度按照（ ）变化。

. 假设均匀 . 抛物线. 直线 .均匀3、以下关于应力的说法正确的是（ ）。

. 应力可以分解为正应力和切应力 . 不同点的应力不同. ABC.应力是单位面积的力4、一般的空间应力状态下有（ ）个独立的应变分量。

. 6. 4 .3.55、第二强度理论又称为( )。

.最大伸长线应变理论.形状改变能密度理论.最大切应力理论.最大拉应力理论6、纯弯曲指的是梁的( )。

.弯矩为零；剪力为常量.剪力和弯矩都为零.剪力和弯矩都不为零.剪力为零；弯矩为常量7、以下的约束，其约束力表现为空间的一个力和一个力偶的是（）。

.固定铰支座.径向轴承.空间固定端约束.可动铰支座8、惯性矩较大的截面形式是（）。

.空心截面.矩形.对称于中性轴的截面.圆形9、以下选项中衡量材料塑性的指标是( )。

.屈服极限.强度极限.比例极限.伸长率10、以下的约束其约束力属于法向约束力的是( )。

.向心轴承.ABC.铰链约束.固定铰支座11、根据均匀性假设，可认为构件的下列各量中的哪个量在各点处都相同。

( ).应变.位移.应力.材料的弹性常数12、薄壁环形截面梁最大切应力是其平均值的（）倍。

. 1.5.4/3.1.0.213、第三强度理论又称为( )。

.最大伸长线应变理论.形状改变能密度理论.最大拉应力理论.最大切应力理论14、以下哪一个措施不能提高梁的强度( )。

.合理布置梁的荷载和支座.采用合理的截面.增大跨长.采用变截面梁15、以下关于应力的说法错误的是（）。

.应力是矢量.同一点的应力相同.应力是单位面积的力.应力可以分解为正应力和切应力16、以下关于平衡力系说法中正确的是( )。

.ABC.力系中所有力在任意轴投影的代数和均为零.力系的主矢和对任意点的主矩均为零.力系中所有力对任意点力矩之和均为零17、力偶对物体产生的运动效应为（）。

1、结构的刚度是指1. C. 结构抵抗变形的能力2、图7中图A～图所示结构均可作为图7（a）所示结构的力法基本结构，使得力法计算最为简便的基C3、图5所示梁受外力偶作用，其正确的弯矩图形状应为（）C4、对结构进行强度计算的目的，是为了保证结构1. A. 既经济又安全5、改变荷载值的大小，三铰拱的合理拱轴线不变。

1. A.√6、多余约束是体系中不需要的约束。

1. B.×7、结构发生了变形必然会引起位移，结构有位移必然有变形发生。

1. B.×8、如果梁的截面刚度是截面位置的函数，则它的位移不能用图乘法计算。

1. A.√9、一根连杆相当于一个约束。

1. A.√10、单铰是联接两个刚片的铰。

1. A.√11、虚功原理中的力状态和位移状态都是虚设的。

1. B.×12、带拉杆三铰拱中拉杆的拉力等于无拉杆三铰拱的水平推力。

1. A.√13、瞬变体系在很小的荷载作用下会产生很大的内力，所以不能作为结构使用。

1. A.√14、虚位移原理中的虚功方程等价于静力平衡方程，虚力原理中虚功方程等价于变形协调方程。

1. A.√15、体系的多余约束对体系的计算自由度、自由度及受力状态都没有影响，故称多余约束。

1. B.×16、力矩分配中的传递系数等于传递弯矩与分配弯矩之比，它与外因无关。

1. A.√17、当上部体系只用不交于一点也不全平行的三根链杆与大地相连时，只需分析上部体系的几何组成，就能确定1. A.√18、用力法计算超静定结构时，其基本未知量是未知结点位移。

B.×19、静定结构在非荷载外因（支座移动、温度改变、制造误差）作用下，不产生内力，但产生位移。

1. A.√20、力法和位移法既能用于求超静定结构的内力，又能用于求静定结构的内力。

（）1. B.×21、静定结构在非荷载外因（支座移动、温度改变、制造误差）作用下，不产生内力，但产生位移。

（1. A.√22、位移法和力矩分配法只能用于求超静定结构的内力，不能用于求静定结构的内力。

建筑力学作业及答案.d o c(总26页)建筑力学 # 第 1 次平时作业一．单选题（每题2 分，共 30 分）1．约束反力中含有力偶的约束为(B) 。

A．固定铰支座B．固定端支座C．可动铰支座D．光滑接触面2．图示一重物重P ，置于光滑的地面上。

若以N 表示地面对重物的约束反力，N 表示重物对地面的压力。

以下结论正确的是（B）。

A．力P与N是一对作用力与反作用力B．力N与N是一对作用力与反作用力C．力P与N是一对作用力与反作用力D．重物在P、N、N三个力作用下平衡3．力偶可以在它的作用平面内A．任意移动C．任意移动和转动(C) ，而不改变它对物体的作用。

B．任意转动D．既不能移动也不能转动4．平面一般力系可以分解为(C) 。

A．一个平面汇交力系C．一个平面汇交力系和一个平面力偶系BD．一个平面力偶系．无法分解5．平面一般力系有(B) 个独立的平衡方程，可用来求解未知量。

A． 4B．3C．2D．16．关于力偶与力偶矩的论述，其中（D）是正确的。

A．方向相反，作用线平行的两个力称为力偶B．力偶对刚体既产生转动效应又产生移动效应C．力偶可以简化为一个力，因此能与一个力等效D．力偶对任意点之矩都等于力偶矩7．关于力和力偶对物体的作用效应，下列说法正确的是（B）。

A．力只能使物体产生移动效应B．力可以使物体产生移动和转动效应C．力偶只能使物体产生移动效应D．力和力偶都可以使物体产生移动和转动效应8．平面任意力系向其平面内一点简化得一个主矢和主矩，它们与简化中心位置的选择，下面哪种说法是正确的（D）。

A．主矢和主矩均与简化中心的位置有关B．主矢和主矩均与简化中心的位置无关C．主矢与简化中心的位置有关，主矩无关D．主矩与简化中心的位置有关，主矢无关9．如图所示平板，其上作用有两对力Q1和Q2及 P1和 P2，这两对力各组成一个力偶，现已知 Q1Q2200 N ， P1P2150N ，那么该平板将（C）。

A．左右平移B．上下平移C．保持平衡D．顺时针旋转10．由两个物体组成的物体系统，共具有(D) 独立的平衡方程。

大学建筑力学试题及答案一、选择题（每题2分，共20分）1. 以下哪项不是建筑力学研究的内容？A. 材料力学B. 结构力学C. 流体力学D. 热力学答案：D2. 弹性模量是衡量材料什么性质的指标？A. 弹性B. 塑性C. 韧性D. 硬度答案：A3. 梁的弯矩与下列哪项因素无关？A. 载荷B. 跨度C. 材料密度D. 截面形状答案：C4. 根据牛顿第三定律，作用力与反作用力的关系是？A. 大小相等，方向相反B. 大小不等，方向相反C. 大小相等，方向相同D. 大小不等，方向相同答案：A5. 建筑结构设计中，安全系数的确定主要考虑的是？A. 材料强度B. 施工误差C. 环境变化D. 所有上述因素答案：D6. 以下哪种结构形式不属于梁？A. 简支梁B. 悬臂梁C. 连续梁D. 框架结构答案：D7. 梁的剪力图在最大弯矩处的特点是？A. 剪力为零B. 剪力最大C. 剪力为负D. 剪力不变答案：A8. 静定结构与超静定结构的主要区别在于？A. 材料种类B. 载荷大小C. 支座数量D. 内力分布答案：C9. 材料的屈服强度是指材料在什么状态下的应力？A. 弹性变形B. 塑性变形C. 断裂D. 疲劳破坏答案：B10. 建筑结构的稳定性分析主要考虑的是？A. 材料的弹性B. 材料的塑性C. 材料的强度D. 结构的几何形状答案：D二、填空题（每题2分，共20分）1. 建筑力学中的________是指物体在外力作用下，形状或尺寸发生改变，但去除外力后能恢复原状的性质。

答案：弹性2. 在建筑力学中，________是指物体在外力作用下，形状或尺寸发生改变，且去除外力后不能恢复原状的性质。

答案：塑性3. 梁的弯矩与载荷的乘积成正比，与梁的________成反比。

答案：跨度4. 牛顿第三定律表明，作用力与反作用力的大小________，方向________。

答案：相等；相反5. 安全系数的确定需要考虑材料的________、施工误差以及环境变化等因素。

五、图示压杆由直径d=60mm的圆钢制成，其中惯性半径r=15mm，长度系度μ＝0.7，E＝200Gpa，λp=100，λs=600，细长杆临界应力公式 ，中长杆临界应力公式 ，求压杆临界力 。(20分)
三、铸铁梁的荷载及截面尺寸如图示，材料的许可拉应力[t]＝40MPa，许可压应力[c]＝60MPa，已知：F=12kN,Iz＝765×10-8m4，y1=52mm, y2=88mm。不考虑弯曲切应力，试校核梁的强度。（20分）
四、圆截面拉杆，材料的许用应力[ ]=120MPa，P=100kN,偏心距e=20mm。试校核该杆的强度。(20分)
西南大学网络与继续教育学院课程考试试题卷
类别：网教专业：土木工程2019年3月
课程名称【编号】：建筑力学【0727】A卷
大作业满分：100分
说明:学生可以任选两题作答
一、已知简支梁的荷载和尺寸如图，试确定支座A和B的支座约束反力。（20分）
二、承受均布荷载作用的矩形截面木梁AB如图所示，已知l=4m，b=140mm，h=210mm，q=1kN/m，弯曲时木材的

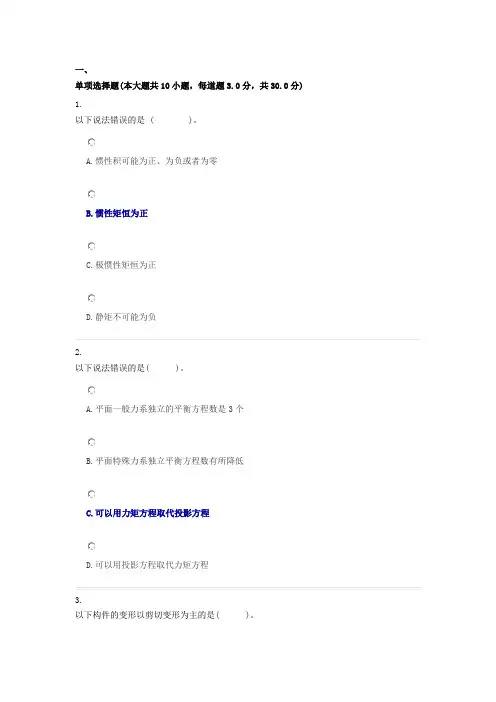

一、单项选择题(本大题共10小题，每道题3.0分，共30.0分) 1.以下说法错误的是 ( )。

A.惯性积可能为正、为负或者为零B.惯性矩恒为正C.极惯性矩恒为正D.静矩不可能为负2.以下说法错误的是( )。

A.平面一般力系独立的平衡方程数是3个B.平面特殊力系独立平衡方程数有所降低C.可以用力矩方程取代投影方程D.可以用投影方程取代力矩方程3.以下构件的变形以剪切变形为主的是( )。

A.二力杆B. 吊车梁C.机器传动轴D.连接件中的铆钉或螺丝4.以下说法错误的是( )。

A.力是物体间是相互机械作用B.力是矢量C.力使物体的运动状态发生变化D.力是物体运动的原因5.弯曲变形的变形特点是 ( )。

A.杆件纵向伸长或者缩短B.杆件任意两个横截面绕轴线产生相对转动C.杆件任意两个横截面绕中性轴产生相对转动D.杆件任意两个横截面沿外力的方向产生相对错动6.空间汇交力系的独立的平衡方程的个数是( )。

A.3个B.4个C.5个D.6个7.以扭转变形为主的构件通常称为( )。

A.轴B.梁C.杆D.柱8.一内、外直径分别为d、D的空心圆轴，对其直径轴的惯性半径是( )。

A.B.C.D.9.第一强度理论又称为( )。

A.最大拉应力理论B.最大伸长线应变理论C.最大切应力理论10.不属于强度计算的步骤的是 ( )。

A.外力分析B.内力分析C.强度的计算D.位移的计算二、判断题(本大题共5小题，每道题2.0分，共10.0分) 1.中性层与横截面的交线称为中性轴。

对错2.合力偶等于所有分力偶之和。

对错3.弯矩为正变形是向下凸。

对错4.力是物体运动的原因。

对错5.欧拉公式适用于大柔度杆。

对错三、填空题(本大题共5小题，每道题2.0分，共10.0分) 1.四、解释题(本大题共3小题，每道题10.0分，共30.0分)1.轴力通常是指轴向力,即材料受到的力与长度方向是一致的.拉伸过程中,所受的外力可以称为轴力2.五、计算题(本大题共1小题，每道题20.0分，共20.0分)1.图所示矩形截面梁AB上作用有集中力偶M e=4kN·m，分布载荷q=4kN/m，求梁的支座反力。

由图乘法得： =
代入以上数据，得
=
=
3、
（1）解：对称结构受反对称荷载作用，可简化为如下结构：选取基本结构如图所示，Δ1为基本未知量
基本结构
2）写出位移法方程如下：k11Δ1+ F1P= 0
3）（3）计算系数k11及自由项F1P
令i= l/EI，则iAD = iDE =i
作M1图和MP图如下：
M1图K11=4i+4i=8i
Mp图F1p=
（4）求解位移法基本未知量
系数及自由项代入位移法方程，得
将（5）作M图
由对称性，得原结构的M图如下：
M图
3、自由度
答：等于一个体系运动时可以改变的坐标的数目。
6、超静定结构
答：一个结构，如果它的支座反力和各截面内力不能完全由静力平衡条件唯一的确定，称为超静定结构。
10、转动刚度
答：表示杆端对转动的抵抗能力。
二、
1、简述刚架内力计算步骤
答：（1）求支座反力。简单刚架可由三个整体平衡方程求出支座反力，三铰刚架及主从刚架等，一般要利用整体平衡和局部平衡求支座反力。（2）求控制截面的内力。控制截面一般选在支承点、结点、集中荷载作用点、分布荷载不连续点。控制截面把刚架划分成受力简单的区段。运用截面法或直接由截面一边的外力求出控制截面的内力值。（3）根据每区段内的荷载情况，利用"零平斜弯”及叠加法作出弯矩图。作刚架Q、N图有两种方法，一是通过求控制截面的内力作出；另一种方法是首先作出M图；然后取杆件为分离体，建立矩平衡方程，由杆端弯矩求杆端剪力；最后取结点为分离体，利用投影平衡由杆端剪力求杆端轴力。当刚架构造较复杂（如有斜杆），计算内力较麻烦事，采用第二种方法。（4）结点处有不同的杆端截面。各截面上的内力用该杆两端字母作为下标来表示，并把该端字母列在前面。（5）注意结点的平衡条件。

(0727)《建筑力学》大作业A答案
本页仅作为文档封面，使用时可以删除
This document is for reference only-rar21year.March
2
西南大学网络与继续教育学院课程考试试题卷
学号： 1510812626065 姓名： 罗小利 层次： 高升专
类别： 网教 专业： 建筑工程技术,工程造价 2015 年12 月 课程名称【编号】： 建筑力学 【0727】 A 卷
题号 一 二 三 四 五 总分 评卷人 得分
（横线以下为答题区）
说明：第五题和第六题可以任选一题
一、图示外伸梁，受均布载荷作用，已知：q=10kN/m ，a=4m ，试计算梁的支座反力。

（20分）
二、图示水平悬臂梁AB ，受铅垂集中力F
和集度为q 的铅垂均布载荷作用，且F=2qa ，
若不计梁重，试求固定端A 处的约束反力。

（20分）
三、铸铁梁的荷载及截面尺寸如图示，材料的许可拉应力[σt ]＝40MPa ，许可压应力[σc ]＝60MPa ，已知：P=3kN, a=1m ，I z ＝765×10-8m 4，y 1=52mm, y 2=88mm 。

不考虑弯曲切应力，试校核梁的强度。

（20分）
四、矩形截面木梁如图所示，已知F =20KN ，l =3m ，[σ]=20MPa ，试校核梁的弯曲正应力强度。

（20分）
解：第一步,求出最大弯矩和剪力：
五、图示圆轴A端固定，其许用应力［σ］=50MPa，轴长l=1m，直径d=120mm；B端
固连一圆轮，其直径D=1m，轮缘上作用铅垂切向力F=6kN.试按最大切应力理论校核该
圆轴的强度。

（20分）
3。

48、什么是应力？答案：答：构件某一截面一点处的内力集度。

49、什么是强度？答案：答：构件抵抗破坏的能力。

50、强度理论答案：关于材料破坏规律的理论51、广义胡克定律答案：在线弹性范围，小变形条件下，空间应力状态下应力和应变的关系。

52、什么是刚度？答案：答：构件抵抗可恢复变形的能力。

53、答案：54、图示压杆由直径d=60mm的圆钢制成，其中惯性半径r=15mm，长度系度μ＝0.7，E＝200Gpa，λp=100，λs=60，细长杆临界应力公式，中长杆临界应力公式，求压杆临界力。

答案：55、铸铁梁的荷载及截面尺寸如图示，材料的许可拉应力[σt]＝40MPa，许可压应力[σc]＝60MPa，已知：P=3kN, a=1m，I z＝765×10-8m4，y1=52mm, y2=88mm。

不考虑弯曲切应力，试校核梁的强度。

答案：56、图示圆轴A端固定，其许用应力［σ］=50MPa，轴长l=1m，直径d=120mm；B端固连一圆轮，其直径D=1m，轮缘上作用铅垂切向力F=6kN.试按最大切应力理论校核该圆轴的强度。

答案：57、图示外伸梁，受均布载荷作用，已知：q=10kN/m，a=4m，试计算梁的支座反力。

答案：58、承受均布荷载作用的矩形截面木梁AB如图所示，已知l=4m，b=140mm，h=210mm，q=1kN/m，弯曲时木材的容许正应力[]=10Mpa，试校核该梁的强度。

答案：和集度为q的铅垂均布载荷作用，且F=2qa，若不计梁重，试求固定端A处的约束反力。

答案：60、已知简支梁的荷载和尺寸如图，试确定支座A和B的支座约束反力。

答案：。

建筑力学作业参考答案01任务试卷总分:100 测试时间:单项选择题判断题一、单项选择题(共10 道试题,共40 分。

) 1. 约束反力中含有力偶的约束为( )A. 固定铰支座B. 固定端支座C. 可动铰支座D. 光滑接触面2.当物体处于平衡状态时,该体系中的每个物体是否处于平衡状态取决于( ) A. 体系的形式B. 约束的形式C. 荷载D. 无条件,必定处于平衡状态3. 平面一般力系可以分解为( )A. 一个平面汇交力系B. 一个平面力偶系C. 一个平面汇交力系和一个平面力偶系D. 无法分解4. 最大静摩擦力( )A. 方向与相对滑动趋势相同,大小与正压力成正比。

B. 方向与相对滑动趋势相反,大小与正压力成正比。

C. 方向与相对滑动趋势相同,大小与正压力成反比。

D. 方向与相对滑动趋势相反,大小与正压力成反比。

5.力偶可以在它的作用平面内( ),而不改变它对物体的作用。

A. 任意移动B. 任意转动C. 任意移动和转动D. 既不能移动也不能转动6.由两个物体组成的物体系统,共具有( )独立的平衡方程。

A. 3B. 4C. 5D. 67. 平面一般力系有( )个独立的平衡方程,可用来求解求知量。

A. 4 B. 3 C. 2D. 18.一般情况下,平面内任意力系向平面内任意简化中心简化,可以得到一个主矢和主矩( )A. 主矢与简化中心位置无关,主矩一般与简化中心位置有关B. 主矢一般与简化中心位置有关,主矩与简化中心位置无关C. 主矢与主矩一般与简化中心位置有关D. 主矢与主矩一般与简化中心位置无关9.平面平行力系的独立平衡方程一般有( )个。

A.一B.二C. 三D.四10. 对于作用在刚体上的力,力的三要素为( )A. 大小、方向和作用点B. 大小、方位和作用点C. 大小、指向和作用点D. 大小、方向和作用线二、判断题(共20 道试题,共60 分。

) 1. 光滑接触面对它所约束的物体的约束反力必定沿着接触面的公切线垂直作用在物体上。

建筑力学考试答题和答案一、单项选择题（每题2分，共20分）1. 建筑力学中，下列哪一项不是静力学的基本原理？A. 力的平行四边形法则B. 力的合成与分解C. 力的三力平衡定理D. 材料的弹性模量答案：D2. 以下哪一项不是建筑力学中的基本概念？A. 力B. 应力C. 应变D. 速度答案：D3. 在建筑力学中，下列哪一项不是梁的内力？A. 轴力B. 剪力C. 弯矩D. 扭矩答案：D4. 根据胡克定律，下列哪一项描述是错误的？A. 应力与应变成正比B. 应力与应变的关系是线性的C. 应力与应变的关系只适用于弹性阶段D. 应力与应变的关系适用于所有材料答案：D5. 在建筑力学中，下列哪一项不是结构稳定性的判定条件？A. 几何不变性B. 材料连续性C. 材料均匀性D. 材料的强度答案：D6. 以下哪一项不是建筑力学中常见的结构类型？A. 梁B. 柱C. 壳体D. 流体答案：D7. 在建筑力学中，下列哪一项不是结构分析的基本方法？A. 静力平衡法B. 能量法C. 虚功原理D. 材料力学法答案：D8. 建筑力学中，下列哪一项不是结构的失效模式？A. 屈服B. 断裂C. 疲劳D. 腐蚀答案：D9. 在建筑力学中，下列哪一项不是影响结构稳定性的因素？A. 荷载大小B. 结构形式C. 材料特性D. 环境温度答案：D10. 建筑力学中，下列哪一项不是结构分析的目的？A. 确定结构的内力B. 确定结构的变形C. 确定结构的稳定性D. 确定结构的美观性答案：D二、多项选择题（每题3分，共15分）11. 建筑力学中，下列哪些因素会影响材料的应力-应变关系？A. 材料类型B. 加载速度C. 温度D. 湿度答案：A、B、C、D12. 在建筑力学中，下列哪些是结构分析时需要考虑的荷载类型？A. 永久荷载B. 活荷载C. 风荷载D. 地震荷载答案：A、B、C、D13. 建筑力学中，下列哪些是常见的结构失效模式？A. 屈服B. 断裂C. 疲劳E. 蠕变答案：A、B、C、E14. 在建筑力学中，下列哪些是影响结构稳定性的主要因素？A. 荷载大小B. 结构形式C. 材料特性E. 连接方式答案：A、B、C、E15. 建筑力学中，下列哪些是结构分析的基本方法？A. 静力平衡法B. 能量法C. 虚功原理E. 有限元法答案：A、B、C、E三、填空题（每题2分，共20分）16. 建筑力学中，力的三要素包括力的________、力的________和力的________。

西南大学培训与继续教育学院课程考试试题卷学期：2020年春季课程名称【编号】：结构力学【0729】 A卷考试类别：大作业 VX 783284575 满分：100分一、作图示1所示结构的弯矩图：任选1题作答，计20分。

（1）（2）图1解：（1）（2）二、简答题：本大题共3小题，任选2题作答，每题15分，计30分。

1.结构力学的主要研究内容。

答：结构由荷载、支座移动、温度变化、制造误差引起的内力计算一称为强度计算；结构由荷载、支座移动、温度变化、制造误差引起的变形及位移计算一称为刚度计算；结构的稳定计算；结构的组成规律及计算简图的选择。

“结构力学“就是研究结构在荷载作用下的内力和变形的计算问题。

2.简易法绘制梁的内力图的一般步骤。

答：简易法绘制梁的内力图的一般步骤。

（1）求支反力。

（2）分段：凡外力不连续处均应作为分段点，如集中力和集中力偶作用处，均布荷载两端点等。

（3）定点：据各梁段的内力图形状，选定控制截面。

如：集中力和集中力偶作用点两侧的截面、均布荷载起迄点等。

用截面法求出这些截面的内力值，按比例绘出相应的内力竖标，便定出了内力图的各控制点。

（4）连线：据各梁段的内力图形状，分别用直线和曲线将各控制点依次相连，即得内力图。

如控制点间有荷载作用时，其弯矩图可用叠加法绘制。

3.简述静定结构的特点。

答：（1）内力计算与杆件的截面无关。

因此设计时是先计算内力，然后根据内力选择截面。

（2）温度改变、支座移动和制造误差等因素在静定结构中不引起内力。

因为静定结构没有多余的约束，杆件的位移和变形能不受约束地顺利进行，因此结构不会产生内力。

三、分析计算题：本大题共2小题，共计50分。

1．几何组成分析：本题共2个体系如图2，图3所示，任选1题作答，计20分。

Ml l l图2 图32．结构求解：本题共3题，任选1题作答，计30分。

（1）试求图4所示简支刚架点D的水平位移DD H。

已知EI=常数。

图4（2）试用力法计算图5所示刚架，并作出弯矩M图。

西南大学网络与继续教育Fra bibliotek院课程考试试题卷
类别：网教专业：建筑工程技术,工程造价2015年12月
课程名称【编号】：建筑力学【0727】A卷
大作业满分：100分
说明：第五题和第六题可以任选一题
一、图示外伸梁，受均布载荷作用，已知：q=10kN/m，a=4m，试计算梁的支座反力。（20分）
二、图示水平悬臂梁AB，受铅垂集中力 和集度为q的铅垂均布载荷作用，且F=2qa，若不计梁重，试求固定端A处的约束反力。（20分）
五、图示圆轴A端固定，其许用应力［σ］=50MPa，轴长l=1m，直径d=120mm；B端固连一圆轮，其直径D=1m，轮缘上作用铅垂切向力F=6kN.试按最大切应力理论校核该圆轴的强度。（20分）
六、正方形截面细长的轴向受压杆如图所示，已知l=1m，a=20mm，材料的弹性模量E=2 ，比例极限 ，求其临界力。（20分）
答卷提交要求：考试题提前公布，学生下载试题和答题卷后，在答题卷上答题。完成后需网上提交答卷。答卷于11月20日－－12月6日通过点击页面左侧导航栏内“我的考试”－“课程论文/大作业”提交。
三、铸铁梁的荷载及截面尺寸如图示，材料的许可拉应力[t]＝40MPa，许可压应力[c]＝60MPa，已知：P=3kN,a=1m，Iz＝765×10-8m4，y1=52mm, y2=88mm。不考虑弯曲切应力，试校核梁的强度。（20分）
四、矩形截面木梁如图所示，已知F=20KN，l=3m，[σ]=20MPa，试校核梁的弯曲正应力强度。（20分）

西南大学网络与继续教育学院课程考试答题卷学号： 姓名： 201 年 6 月 课程名称【编号】： 建筑力学 【0727】 A 卷（横线以下为答题区）答题不需复制题目，写明题目编号，按题目顺序答题一、名词解释（每题5分，共20分） 1、平衡：静止或等速直线运动，在 这两种情形下，都有00,0dL dPdt dt==2、约束：限制非自由体运动的物体。

（如绳子是小球的约束，钢轨是火车车轮的约束，轴承是转轴的约束等。

）3、内力：物体或系统内部，因外力作用而产生的各物体之间或各部分之间的相互作用力。

内力必然成对存在，它们是大小相等、指向相反的力，或大小相等、转向相反的力偶。

4、刚度：是指构件或零部件具有的另一种能力：在确定的外力作用下，其弹性变形或位移不超过工程允许范围的能力.二、组合梁由AC ，CD 组成。

已知a ，q 。

不计梁自重。

试求A ，B ，D 处的约束力。

（20分）()()()()212202ABC 02020000y x cD D AC B B yA x A yc MF a q a F qa MF a F a F qa F F qa F F FF qa=⨯-==↓=⨯-⨯==↑=⇒=-↓=⇒==⇒=∑∑∑∑∑取为研究对象三、如图所示，正方形截面简支梁，长l =4m ，中点作用集中力F=3kN 。

若材料的许用应力[σ]=10MPa ，试确定截面尺寸a 。

（20分）四、图示直径为d 的圆截面杆，受到一对偏心距为e 的偏心压力F 的作用，试求当杆横截面上不存在拉应力时，偏心距e 的取值范围。

（20分）解:233248Fed dd deπππ-+≥≤=假设F作用在上半部分，荷载等效中间位置F=F M=Fe最下缘所受应力为：F4五、图示结构由梁AB和杆CD组成，材料均为Q235钢，其E=200GPa，[σ]=160MPa；杆CD为细长杆，两端为铰支，截面为直径d=80mm的圆形。

已知载荷F=40kN，规定稳定安全因数[n st]=5，试校核杆CD的稳定性。

1、结构的刚度是指1. C. 结构抵抗变形的能力2、图7中图A～图所示结构均可作为图7（a）所示结构的力法基本结构，使得力法计算最为简便的C3、图5所示梁受外力偶作用，其正确的弯矩图形状应为（）C4、对结构进行强度计算的目的，是为了保证结构1. A. 既经济又安全5、改变荷载值的大小，三铰拱的合理拱轴线不变。

1. A.√6、多余约束是体系中不需要的约束。

1. B.×7、结构发生了变形必然会引起位移，结构有位移必然有变形发生。

1. B.×8、如果梁的截面刚度是截面位置的函数，则它的位移不能用图乘法计算。

1. A.√9、一根连杆相当于一个约束。

1. A.√10、单铰是联接两个刚片的铰。

1. A.√11、虚功原理中的力状态和位移状态都是虚设的。

1. B.×12、带拉杆三铰拱中拉杆的拉力等于无拉杆三铰拱的水平推力。

1. A.√13、瞬变体系在很小的荷载作用下会产生很大的内力，所以不能作为结构使用。

1. A.√14、虚位移原理中的虚功方程等价于静力平衡方程，虚力原理中虚功方程等价于变形协调方程。

1. A.√15、体系的多余约束对体系的计算自由度、自由度及受力状态都没有影响，故称多余约束。

1. B.×16、力矩分配中的传递系数等于传递弯矩与分配弯矩之比，它与外因无关。

1. A.√17、当上部体系只用不交于一点也不全平行的三根链杆与大地相连时，只需分析上部体系的几何组成，就能确1. A.√18、用力法计算超静定结构时，其基本未知量是未知结点位移。

B.×19、静定结构在非荷载外因（支座移动、温度改变、制造误差）作用下，不产生内力，但产生位移。

1. A.√20、力法和位移法既能用于求超静定结构的内力，又能用于求静定结构的内力。

（）1. B.×21、静定结构在非荷载外因（支座移动、温度改变、制造误差）作用下，不产生内力，但产生位移。

（）1. A.√22、位移法和力矩分配法只能用于求超静定结构的内力，不能用于求静定结构的内力。

单项选择题1、强度指的是（）。

.在荷载作用下构件抵抗破坏的能力.在荷载作用下构件保持原有平衡状态的能力.在荷载作用下构件抵抗可恢复变形的能力2、圆形截面最大弯曲剪应力是平均剪应力的( )倍.2. 1.25. 1.33. 1.53、认为材料沿各个方向的力学性能是相同的，这个假设属于（）。

. A. 均匀性假设.各项异形假设.各项同性假设4、薄壁环形截面最大弯曲剪应力是平均剪应力的( )倍. B. 1.33. E. 1.5.1.25、点的速度合成定理的适用条件是（）.牵连运动只能是平动.牵连运动为平动和转动.牵连运动只能是平面平动.牵连运动不限6、刚体受三不平行的力作用而处于平衡状态，则此三力的作用线（）.必汇交于一点.必互相平行.必皆为零.必位于同一平面7、作用在一个刚体上的两个力如果满足等值反向，则该二力可能是（）<br< span="" style="box-sizing: border-box;"> .作用力和反作用力或一对平衡力.一对平衡力或一个力偶.一对平衡力或一个力和一个力偶.作用力与反作用力或一个力偶8、平面内一非平衡共点力系和一非平衡共点力偶系最后可能合成的情况是（）.一合力偶.一合力.相平衡.无法进一步合成9、工程中常见的组合变形是（）.斜弯曲及拉压与弯曲的组合.弯曲与扭转的组合.拉压及弯曲与扭转的组合.ABC10、关于脆性断裂的强度理论是（）.第一和第四.第三和第四.第一和第二.第二和第三11、下列结论中哪个是正确的？.内力是应力的代数和.应力是内力的平均值.应力是内力的集度.内力必大于应力12、关于屈服的强度理论是（）.第一和第二.第三和第四.第一和第四.第二和第三13、以下说法错误的是（）.构件材料的极限应力由计算可得.塑性材料以屈服极限为极限应力.脆性材料以强度极限作为极限应力.材料的破坏形式主要有2种14、一个应力状态有几个主平面（）.两个.最多不超过三个.无限多个.一般情况下有三个，特殊情况下有无限多个15、对于一个微分单元体，下列结论中错误的是（）.正应力最大的面上剪应力必为零.剪应力最大的面上正应力为零.正应力最大的面与剪应力最大的面相交成45度.正应力最大的面与正应力最小的面必相互垂直16、应力状态分为（）.单轴应力状态.平面应力状态.空间应力状态.ABC17、对于等截面梁，以下结论错误的是（）.最大正应力必出现在弯矩值最大的截面上.最大剪应力必出现在剪力最大的截面上.最大剪应力的方向与最大剪力的方向一致.最大拉应力与最大压应力在数值上一定相等18、对于矩形截面的梁，以下结论错误的是（）.出现最大正应力的点上，剪应力为零.出现最大剪应力的点上，正应力为零.最大正应力的点和最大剪应力的点不一定在同一截面上.梁上不可能出现这样的截面，即该截面上的最大正应力和最大剪应力均为零19、在梁的正应力公式σ＝My/Iz中，Iz为梁截面对于（）的惯性矩.形心轴.对称轴.中性轴.形心主对称轴20、下面说法正确的是.挠度向下为正.挠度向上为负.转角以顺时针为正.ABC21、提高梁的弯曲强度的措施有（）.采用合理截面.合理安排梁的受力情况.采用变截面梁或等强度梁.ABC22、矩形截面最大剪应力是平均剪应力的( )倍.1. 1.5.2. 1.3323、纯弯曲指的是（）.梁段或梁的剪力为零，弯矩为常量.梁段或梁的剪力为常量，弯矩为零.梁段或梁的剪力弯矩均为零.梁段或梁的剪力弯矩均不为零24、对称结构在对称荷载作用下，梁的剪力图和弯矩图的特点是（）.剪力图对称，弯矩图对称.剪力图反对称，弯矩图反对称.剪力图反对称，弯矩图对称.剪力图对称，弯矩图反对称25、在无载荷的梁段下列说法错误的是（）.Q大于0时M图斜率为正.Q大于0时M图斜率为负.Q等于0时M图斜率为0.Q小于0时M图斜率为负26、一实心圆轴受扭，当其直径减少到原来的一半时，则圆轴的单位扭转角为原来的几倍？.2.4.8.1627、关于矩形截面和圆截面杆扭转的区别以下正确的是（）.变形后圆截面杆的横截面还是平面.平面假设可以用于矩形截面杆扭转分析.矩形截面杆变形后横截面还是平面.平面假设对任何截面杆都适用28、低碳钢材料的扭转破坏的原因是（）.拉伸破坏.压缩破坏.失稳破坏.剪切破坏29、以下说法错误的是（）.扭转问题是个超静定问题.扭转角沿轴长的变化率称为单位扭转角.有些轴不仅考虑强度条件，还考虑刚度条件.精密机械的轴的许用扭转角为1度每米30、研究纯剪切要从以下来考虑（）.静力平衡.变形几何关系.物理关系.ABC31、关于圆轴扭转的平面假设正确的是（）.横截面变形后仍为平面且形状和大小不变.相临两截面间的距离不变.变形后半径还是为直线.ABC32、不属于扭转研究范围的是（）.汽车方向盘操纵杆.船舶推进轴.车床的光杆.发动机活塞33、以下不属于连接件强度校核内容的是（）.铆钉的剪切强度.铆钉和钢板之间的挤压强度.铆钉的弯曲强度.钢板的拉伸强度34、一圆截面直杆，两端承受拉力作用。
