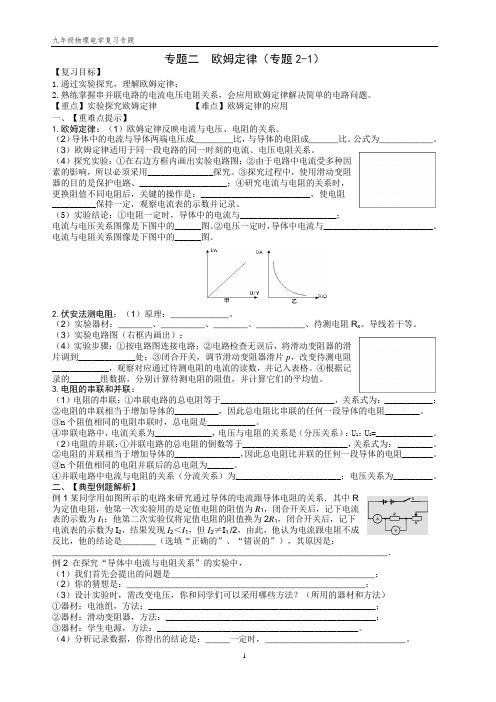

初三欧姆定律专题复习

专题二欧姆定律（专题2-1）【复习目标】1.通过实验探究，理解欧姆定律；2.熟练掌握串并联电路的电流电压电阻关系，会应用欧姆定律解决简单的电路问题。

【重点】实验探究欧姆定律【难点】欧姆定律的应用一、【重难点提示】1.欧姆定律：（1）欧姆定律反映电流与电压、电阻的关系。

（2）导体中的电流与导体两端电压成________比，与导体的电阻成______比。

公式为___________。

（3）欧姆定律适用于同一段电路的同一时刻的电流、电压电阻关系。

（4）探究实验：①在右边方框内画出实验电路图；②由于电路中电流受多种因素的影响，所以必须采用_______________探究。

③探究过程中，使用滑动变阻器的目的是保护电路、____________________；④研究电流与电阻的关系时，更换阻值不同电阻后，关键的操作是：_________________________，使电阻__________保持一定，观察电流表的示数并记录。

（5）实验结论：①电阻一定时，导体中的电流与______________________；电流与电压关系图像是下图中的______图。

②电压一定时，导体中电流与_________________________。

电流与电阻关系图像是下图中的______图。

2.伏安法测电阻：（1）原理：____________。

（2）实验器材：_______、_________、_______、__________、待测电阻R x、导线若干等。

（3）实验电路图（右框内画出）：（4）实验步骤：①按电路图连接电路；②电路检查无误后，将滑动变阻器的滑片调到_____________处；③闭合开关，调节滑动变阻器滑片p，改变待测电阻_____________，观察对应通过待测电阻的电流的读数，并记入表格。

④根据记录的_______组数据，分别计算待测电阻的阻值，并计算它们的平均值。

3.电阻的串联和并联：（1）电阻的串联：①串联电路的总电阻等于__________________________，关系式为：___________；②电阻的串联相当于增加导体的__________，因此总电阻比串联的任何一段导体的电阻________。

初三物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．生活处处有物理，下列说法错误的是（）A. 用筷子夹取食物时，利用了摩擦力B. 公交车内的破窗锤是通过增大受力面积的方法来减小压强C. 打开醋瓶能闻到酸味说明分子做无规则运动D. 驾驶员在驾驶车辆时需系上安全带是防止惯性带来的伤害【答案】 B【解析】【解答】A、筷子能夹住食物放入嘴里而不掉下来，主要是靠筷子和食物之间存在摩擦力，该选项说法正确；B、公交车内的破窗锤是通过减小受力面积的方法来增大压强，该选项说法错误；C、打开醋瓶能迅速闻到醋的酸味，是扩散现象，说明了分子在运动，该选项说法正确；D、当汽车突然刹车时，驾驶员和坐在前排的乘客由于惯性仍保持原来的向前运动的状态，容易撞上前挡风玻璃，从而造成伤害，故必须系好安全带．该选项说法正确；故选B．【分析】A、两个互相接触的物体，当它们做相对运动时，在接触面上会产生一种阻碍相对运动的力，这种力就叫摩擦力；B、增大压强的方法：在压力一定时，减小受力面积来增大压强．在受力面积一定时，增大压力来增大压强；C、物质是由分子组成的，组成物质的分子永不停息地做无规则运动；D、一切物体都有保持原有运动状态不变的性质，这就是惯性．系安全带可以在很大程度上防止车辆因紧急刹车时，人由于惯性向前倾可能造成的伤害．2．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变化了1.2W【答案】 D【解析】【解答】解：（1）由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，因串联电路中总电阻等于各分电阻之和，所以，当滑片在B处时，电路中的电流：I1＝，则滑动变阻器两端的电压：U2＝I1×R2＝ ×R2＝4V﹣﹣﹣﹣﹣﹣﹣①由图知，当滑片P置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串联分压的规律可知，电压表的示数减小，即此时滑动变阻器两端电压为U2＝4V﹣1V＝3V，同理可得，此时滑动变阻器两端的电压：U2′＝ × ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②用①式比②式可得：＝，解得：R2＝2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③将③代入①式可得：＝4V，解得：U＝6V，A不符合题意；（2）当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻两端的电压为U1＝6V﹣4V＝2V，此时定值电阻R1的功率为0.8W，即；P1＝＝＝0.8W，解得：R1＝5Ω，则R2＝2R1＝2×5Ω＝10Ω，B不符合题意；（3）电路前后电流之比为I1：I2＝：＝：＝，C不符合题意；（4）电路总功率变化了：△P＝P2总﹣P1总＝﹣＝﹣＝1.2W，D符合题意。

九年级物理《欧姆定律》知识点梳理九年级物理《欧姆定律》知识点梳理一：知识点梳理一：电阻和变阻器1. 电阻 (R)(1)定义：导体对电流的阻碍作用叫电阻。

(说明：电阻是导体本身的性质，与家在它两端的电压以及通过它的电流无关，不论它两端有无电压、有无电流通过，它的电阻都存在并且不变)(2)电路符号：(3)单位：欧姆(简称：欧) 单位符号：千欧(k) 1 k = 103兆欧(M) 1 M = 103k = 106(4)影响电阻大小的因素：导体的电阻与导体的材料、长度、横截面积和温度有关。

探究实验的方法：控制变量法2、变阻器(1)原理：滑动变阻器的原理是通过改变连入电路中的电阻线的长度来改变电阻，从而达到改变电流的目的。

(2)滑动变阻器的作用：滑动变阻器可以连续地改变电阻的大小。

(3)滑动变阻器的使用A、接线：滑动变阻器的连接应遵循一上一下的原则。

B、闭合开关之前，应调节滑片使它连入电路的电阻最大，作用是保护电路。

C、通过变阻器的电流不能超过变阻器允许通过的最大电流。

二：欧姆定律1、电流的三种效应：(1) 电流的热效应，(2) 电流的磁效应，(3) 电流的化学效应2、探究电流与哪些因素有关的实验：(1) 探究方法：控制变量法(2) 结论：导体中的电流的大小，是由作用在它两端的电压和该导体的电阻共同决定的。

A、在电阻不变时，导体中的电流跟导体两端的电压成正比。

B、在电压不变时，导体中的电流跟导体的电阻成反比。

3、欧姆定律：(1)欧姆定律：一段导体中的电流，跟加在这段导体两端的电压成正比，跟这段导体的电阻成反比。

(2)物理表达式：I=U/RA、运用公式I=U/R解题时要注意三个量必须是同一段电路上的(同一性)，且同一状态(同时性)，总之，要注意电流、电压、电阻三个量的对应关系。

B、推导公式R=U/I，不可理解为导体的电阻跟导体两端的电压成正比，跟通过的电流成反比;C、利用这个公式可以计算或测量导体的电阻，但要注意公式成立的条件，如导体两端电压为零时，通过的电流为零，而电阻是导体本身的一种性质，其电阻不为零，此时，R=U/I不适用。

中考物理“欧姆定律”必考知识点大全（一）知识框架（二）探究电阻上的电流跟两端电压的关系1、电流与电压的关系2、电流与电阻的关系3、在探究“电流与电压、电阻”关系的实验中滑动变阻器的作用作用：改变电路中电流的大小；改变R两端的电压大小；保护电路，使电路中的电流不至于过高。

注意事项：连接电路时开关应断开；在闭合开关前，应将滑动变阻器的滑片调到电阻值最大的位置；电压表和电流表应该选择合适的量程。

运用数形结合思想分析电流与电压、电阻之间的关系：利用图像来表示一个物理量随另一个物理量的变化情况，可以直观、形象地表示出物理量的变化规律。

控制变量法该实验中，第一步是保持电阻不变，改变电压，观察电流随电压的变化规律；第二步是保持定值电阻两端的电压不变，改变定值电阻的大小，观察阻值和电流之间的变化规律。

这种方法称为控制变量法。

4、注意该试验中，可能的电路故障常见的故障有：电表无示数、示数偏低、实验数据或结论错误等。

（三）欧姆定律及其应用1、内容I=U/R 变形式：U=IR 或R=U/I描述：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。

注意：①该定律中涉及到的电流、电压、电阻是针对同一段导体的或电路的；具有同时性。

②使用该定律时，各物理量的单位必须统一，电压、电阻、电流的单位分别是V、Ω、A。

③该定律只适用于金属导电和液体导电，对气体、半导体导电一般不适用。

④该定律只适用于纯电阻电路。

2、结论（注意前提条件）电阻一定时，通过导体的电流与导体两端的电压成正比电压一定时，通过导体的电流与导体的电阻成反比3、电阻的串、并联（1）串联电路的总电阻等于各串联电阻之和R=R1+R2+……+Rnn个阻值相同的电阻串联，其总电阻为R=nR0把几个电阻串联起来相当于增加了导体的长度，其总电阻一定比每个导体的电阻大。

（2）并联电路的总电阻的倒数等于各并联电阻的倒数之和n个阻值相同的电阻并联，其总电阻为R=R0/n把n个电阻并联起来，相当于增加了导体的横截面积，其总电阻比每一个导体的都要小。

九年级物理上册《欧姆定律》复习知识点归纳(一)、电压的作用1、电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。

电源是提供电压的装置。

2、电路中获得持续电流的条件①电路中有电源(或电路两端有电压)②电路是连通的。

(二)、电压的单位1、国际单位： V 常用单位：V V 、μV换算关系：1v=1000V 1V=1000 V 1 V=1000μV2、记住一些电压值：一节干电池1.5V 一节蓄电池 2V 家庭电压220V 电压不高于36V(三)、电压测量：1、仪器：电压表，符号：2、读数时，看清接线柱上标的量程，每大格、每小格电压值3、使用规那么：①电压表要并联在电路中。

②电流从电压表的“正接线柱”流入，“负接线柱”流出。

否那么指针会反偏。

③被测电压不要超过电压表的最大量程。

(一)定义及符号：1、定义：电阻表示导体对电流阻碍作用的大小。

2、符号：R。

(二)单位：1、国际单位：欧姆。

规定：如果导体两端的电压是1V，通过导体的电流是1A，这段导体的电阻是1Ω。

2、常用单位：千欧、兆欧。

3、换算：1MΩ=1000Ω 1 Ω=1000Ω4、了解一些电阻值：手电筒的小灯泡，灯丝的电阻为几欧到十几欧。

日常用的白炽灯，灯丝的电阻为几百欧到几千欧。

实验室用的铜线，电阻小于百分之几欧。

电流表的内阻为零点几欧。

电压表的内阻为几千欧左右。

(三)影响因素：结论：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积，还与温度有关。

(四)分类1、定值电阻：电路符号：。

2、可变电阻(变阻器)：电路符号。

⑴滑动变阻器：构造：瓷筒、线圈、滑片、金属棒、接线柱结构示意图：变阻原理：通过改变接入电路中的电阻线的长度来改变电阻。

作用：①通过改变电路中的电阻，逐渐改变电路中的电流和局部电路两端的电压②保护电路⑵电阻箱。

1、探究电流与电压、电阻的关系。

结论：在电阻一定的情况下，导体中的电流与加在导体两端的电压成正比;在电压不变的情况下，导体中的电流与导体的电阻成反比。

初三物理欧姆定律试题及答案一、选择题1. 欧姆定律描述的是电流与电压和电阻之间的关系，其公式为：A. I = V / RB. I = R / VC. V = I * RD. R = V / I2. 根据欧姆定律，当电阻保持不变时，电流与电压的关系是：A. 正比B. 反比C. 不变D. 无关3. 如果一个电阻为10Ω，通过它的电流为0.5A，那么两端的电压是：A. 2VB. 5VC. 10VD. 15V4. 在电路中，如果电压增加一倍，而电阻保持不变，电流将：A. 增加一倍B. 减少一半C. 保持不变D. 减少到原来的1/45. 欧姆定律只适用于：A. 纯电阻电路B. 所有电路C. 只适用于非纯电阻电路D. 只适用于直流电路答案：1. A2. A3. C4. A5. A二、填空题6. 欧姆定律的数学表达式是 _______ 。

7. 当电阻为20Ω，电压为40V时，通过电阻的电流是 _______ A。

8. 电阻是表示导体对电流的阻碍作用大小的物理量，其单位是_______ 。

9. 在串联电路中，总电阻等于各部分电阻之 _______ 。

10. 在并联电路中，总电阻的倒数等于各电阻倒数之 _______ 。

答案：6. I = V / R7. 28. 欧姆（Ω）9. 和10. 和三、简答题11. 解释为什么欧姆定律只适用于纯电阻电路？答：欧姆定律只适用于纯电阻电路，因为在纯电阻电路中，电流与电压之间存在线性关系，即电流的大小与电压成正比，与电阻成反比。

而在非纯电阻电路中，电路中可能存在电感、电容等元件，这些元件会影响电流与电压之间的关系，使得欧姆定律不再适用。

12. 串联电路和并联电路的总电阻有什么特点？答：在串联电路中，总电阻等于各部分电阻之和，即R总 = R1 + R2+ ... + Rn。

而在并联电路中，总电阻的倒数等于各电阻倒数之和，即1/R总 = 1/R1 + 1/R2 + ... + 1/Rn。

欧姆定律1. 欧姆定律●导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。

用公式表示为I =UR●对于一个导体，只要知道电流、电压、电阻这三个物理量中的两个，就可以利用欧姆定律求出第三个量。

2. 电阻的测量●根据R =U，可以通过电流和电压的测量计算出电阻，这种测量电阻的方法叫做伏安法。

I考查内容：欧姆定律的探究实验、欧姆定律的公式应用、欧姆定律的图像分析、动态电路分析、“伏安法”测量电阻实验等。

探究电流与电压和电阻关系的实验 1．在“探究电阻上的电流跟两端电压的关系”实验中，定值电阻R ＝50Ω，电源电压保持不变． （1）小明根据电路图连接了如图甲所示的实验电路，检查时发现有一根导线连接有误．请在这根导线上打“×”，并用笔画线代替导线，画出正确的连线（导线不得交叉）（2）电路改正后，开始进行实验，小明根据测出的数据，画出了电阻的U-I 关系图像，如图乙所示，由图象可以得出结论： ；为了使结论更具有普遍性，小明还应该___ ．2．为探究电流与电压、电阻的关系，小星将实物连接成如下图甲所示． （1）请你指出下图甲中连接的错误之处：① ；② ． （2）请你将正确的电路图画在答题卡虚线框内．（3）电路连接正确后，在研究电流与电阻的关系时，更换阻值不同的定值电阻后，应调节__________________，使定值电阻两端的电压____________．（4）图乙是实验中电流表的某次示数，则电流是_______A ．要使电路中的电流增大，根据你所画的电路图，滑动变阻器的滑片应向_______移动．甲乙3．在探究“通过电阻的电流与电压的关系”时，同学们进行了下列实验．（1）闭合开关前，滑动变阻器的滑片P应处于____________________．（2）当滑片P移到某一位置时，电压表和电流表的示数分别如下图所示，则电压表的读数为__________V，电流表的读数为__________A．（3）移动滑片P，读取了多组电压值和电流值，分析实验数据得出，通过定值电阻的电流与其两端的电压成正比．实验中滑动变阻器的作用是______________________________。

中考物理总复习《欧姆定律》专题训练(附带答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电源电压保持不变，S1掷到1时，小灯泡恰好正常发光。

当S1由1掷到2时，下列说法正确的是（）A．电流表示数变小，小灯泡发光变暗B．电压表示数不变，小灯泡发光变暗C．小灯泡正常发光，电压表和电流表示数之比变小D．小灯泡正常发光，电压表和电流表示数之比变大2．小兰设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值随光照强度的减弱而增大。

开关闭合后，当有烟雾遮挡射向R 的激光时，照射到R上的光照强度减弱，则下列说法中正确的是（）A．电流表的示数不变B．电流表的示数减小C．电压表的示数减小D．电压表与电流表的示数之比减小3．实验小组利用如图所示的电路探究“电流与电阻的关系”。

选择的实验器材有：电源电压恒为3V、电流表、电压表、开关、电阻箱、滑动变阻器（规格为“20Ω 2A”）。

实验过程中，若保持电压表示数为2V 不变，则下列说法中正确的是（）A．电路连接时应将滑动变阻器的滑片置于最左端B．连接好电路后，闭合开关，发现电流表和电压表均没有示数，则故障可能是电阻箱断路C．电阻箱阻值由5Ω调为10Ω时，电压表示数会变大，要继续探究，应该将滑片P 向左移D．若保持电压表示数为2V 不变，要完成实验，则电阻箱阻值的最大值为40Ω4．图示电路中，R1、R2是定值电阻，开关S闭合一段时间后，电流表示数突然减小．用电压表检测电路，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数．则故障原因可能是（）A．仅R1断路B．仅R2断路C．电流表断路D．ac导线断路5．如图所示是灯泡L和电阻R的U﹣I图象，同学们对图象信息做出的判断如下，其中正确的是（）A．将灯泡L与电阻R并联，若它们两端的电压为2V，则干路电流为0.7AB．将灯泡L与电阻R串联，若通过它们的电流为0.2A，则它们两端的电压为2VC．当电阻R两端的电压为3V时，通过它的电流为0.2AD．当通过灯泡L的电流为0.5A时，它两端的电压为1.5V6．如图所示的电路中，电源电压保持不变，定值电阻R2=3Ω，滑动变阻器的最大阻值为R。

九年级物理欧姆定律专题练习(附答案)一、串联电路1.根据欧姆定律，电流I=U/R，其中U为电源电压，R为电路总电阻。

当电键SA断开时，通过电路的电流为0.3A，因此U=0.3*12=3.6V。

当电键SA闭合时，通过电路的电流为0.5A，此时电路总电阻为R1+R2，即12+R2.根据欧姆定律可得0.5=U/(12+R2)，解得U=6V，R2=12欧。

2.根据欧姆定律，电流I=U/R，其中U为电源电压，R为电路总电阻。

当滑片P在中点时，电路总电阻为20/2=10欧，电流为0.24A，因此U=10*0.24=2.4V。

根据电路中的电压分配定律，滑动变阻器两端的电压等于电源电压，即20I+2.4=4.5，解得I=0.105A，U=4.2V。

当滑动变阻器移到右端时，滑动变阻器两端的电压等于电源电压，即20I+U=4.5，解得I=0.225A，U=1.5V。

3.当电键S闭合时，电路总电阻为10+(20-10)*P=10+10P，根据欧姆定律可得0.2=6/(10+10P)，解得P=0.4.此时电压表两端的电压为6*0.4=2.4V。

当滑片P移到某一位置时，假设电压表已达满刻度，则电路中的电阻为10+(20-10)*P=10+10P，根据欧姆定律可得电流I=6/(10+10P)，此时电流表的示数为0.8A。

二、并联电路1.根据并联电路的公式，1/Rt=1/R1+1/R2，其中Rt为总电阻。

由此可得R2=22.5欧姆。

由于两个灯泡并联，所以它们的电压相同，根据欧姆定律可得L1和L2中通过的电流均为1.2A。

干路电流为I=U/Rt=12/7.5=1.6A。

2.当K断开时，电路中只有R1和电流表，根据欧姆定律可得L1的电阻为6欧姆。

当K闭合时，电路中有R1、R2和电流表，根据欧姆定律可得L2的电阻为2欧姆。

三、取值范围1.当R2为24欧姆时，电路总电阻为R1+R2=36/0.5=72欧姆，因此R1=72-24=48欧姆。
