各种门电路、逻辑符号、逻辑表达式、真值表1.二极管门电路1）二极管与门电路电路、逻辑符号、逻辑表达式、真值表逻辑表达式：Y=A•B或AB真值表Y A B00111112）二极管或门电路电路、逻辑符号、逻辑表达式、真值表逻辑表达式:Y=A+B真值表Y A B0011111112.C M O S门电路1）C M O S反相器电路及逻辑表达式YCMOS反相器逻辑功能：输入、输出状态相反；逻辑表达式：Y=A'.输入端噪声容限2）C M O S与非门电路及逻辑表达式3）C M O S或非门电路及逻辑表达式)(' =AB Y4）带缓冲级的C M O S门电路B=ABAY+'((')())='''5）漏极开路输出的门电路（O D 门）、逻辑符号及逻辑功能、应用（2）实现输出电平的变换OD 门)('=AB Y （1）“线与”的实现输出端逻辑式为：6）C M O S 传输门电路结构及逻辑符号7）几种常见的三态输出C M O S 门电路 三态反相器C ＝0, C '＝1时传输门截止，高阻态，输出v o ＝0。
C ＝1, C '＝0时传输门导通，输出v o ＝v I 。
3 –1–273.T T L门电路1)三极管反相器2)T T L反相器的电路结构和逻辑功能只要参数选择合理，当v I=V IL时，T截止，输出v O=V OH为高电平；当v I=V IH时，T饱和导通，输出v O=V OL为低电平.即:Y＝A'则输出和输入的逻辑关系为：AY'=3）扇出系数（F a n -o u t ）的计算4)输入端的负载特性OL(max)IL 1I I N ≤IL OL(max)1I I N ≤OH(max)IH 2I I N ≤IHOH(max)2I I N ≤则取N ＝min ｛N 1， N 2} 故一般对于TTL 门电路，若输入端通过电阻接地，一般: **➀当R P ≤0.7K Ω时,构成低电平输入方式； ➁当R P ≥1.5K Ω时,构成高电平输入方式。
各种门电路的逻辑符号引言门电路是数字电路中的基本组成部分，用于实现逻辑运算。
不同类型的门电路有不同的逻辑符号，本文将对主要的门电路进行介绍，并详细解释它们的逻辑运算。
与门(AND Gate)与门也被称为逻辑乘法器，它具有两个或多个输入和一个输出。
当所有输入都为高电平时，输出为高电平。
与门的逻辑符号为一个圆点在一条直线上表示。
以下是与门的真值表：输入A 输入B 输出0 0 00 1 01 0 01 1 1或门(OR Gate)或门也被称为逻辑加法器，它具有两个或多个输入和一个输出。
当任何一个输入为高电平时，输出为高电平。
或门的逻辑符号为一个圆点在一条弧线上表示。
以下是或门的真值表：输入A 输入B 输出0 0 00 1 11 0 11 1 1非门(NOT Gate)非门也被称为反相器，它只有一个输入和一个输出。
当输入为高电平时，输出为低电平；当输入为低电平时，输出为高电平。
非门的逻辑符号为一个小圆点在一条直线上表示。
以下是非门的真值表：输入输出0 11 0与非门(NAND Gate)与非门是与门和非门的组合，它具有两个或多个输入和一个输出。
当所有输入都为高电平时，输出为低电平；其他情况下，输出为高电平。
与非门的逻辑符号为一个圆点和一个小圆点在一条直线上表示。
以下是与非门的真值表：输入A 输入B 输出0 0 10 1 11 0 11 1 0或非门(NOR Gate)或非门是或门和非门的组合，它具有两个或多个输入和一个输出。
当任何一个输入为高电平时，输出为低电平；其他情况下，输出为高电平。
或非门的逻辑符号为一个圆点和一个小圆点在一条弧线上表示。
以下是或非门的真值表：输入A 输入B 输出0 0 10 1 01 0 01 1 0异或门(XOR Gate)异或门是具有两个输入和一个输出的门电路，当两个输入中只有一个为高电平时，输出为高电平；其他情况下，输出为低电平。
异或门的逻辑符号为一个带有弯曲附加线的原点与带有一个闭合箭头的弧线表示。
无论多么复杂的单片机电路，都是由若干基本电路单元组成的。
2.2.1 常用的逻辑门电路最基本的门电路是与、或、非门，把它们适当连接可以实现任意复杂的逻辑功能。
用小规模集成电路构成复杂逻辑电路时，最常用的门电路是与（AND）、或（OR）、非（INV BUFF）、恒等（BUFF）、与非（NAND）、或非（NOR）、异或（XOR）。
主要是因为这7种电路既可以完成基本逻辑功能，又具有较强的负载驱动能力，便于完成复杂而又实用的逻辑电路设计。
1.与门与门是一个能够实现逻辑乘运算的、多端输入、单端输出的逻辑电路，逻辑函数式：F = A·B 其记忆口诀为：有0出0，全1才1。
2.或门或门是一个能够实现逻辑加运算的多端输入、单端输出的逻辑电路，逻辑函数式：F = A+B其记忆口诀为：有1出1，全0才0。
3.xx实现非逻辑功能的电路称为xx，有时又叫反相缓冲器。
xx 只有一个输入端和一个输出端，逻辑函数式是：F =A非xx逻辑符号4.恒等门实现恒等逻辑功能的电路称为恒等门，又叫同相缓冲器。
恒等门只有一个输入端和一个输出端，逻辑函数式是：F = A同相缓冲器和反相缓冲器在数字系统中用于增强信号的驱动能力。
5.与xx与和非的复合运算称为与非运算，逻辑函数式是：F = A.B 非其记忆口诀为：有0出1，全1才0。
6.或xx或与非的复合运算称为或非运算，逻辑函数式是：F = A+B非其记忆口诀为：有1出0，全0才1。
7.异或门异或逻辑也是一种广泛应用的复合逻辑，其记忆口诀为：相同出0，不同出1。
逻辑门电路是单片机外围电路运算、控制功能所必需的电路。
在单片机系统中我们经常使用集成逻辑电路（常称为集成电路）。

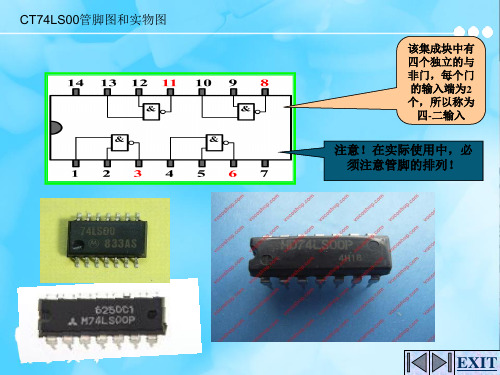

一片集成逻辑门电路中通常含有若干个逻辑门电路，如7400为4重二输入与xx，即7400内部有4个二输入的与xx。
高速CMOS74HC逻辑系列集成电路具有低功耗、宽工作电压、强抗干扰的特性，是单片机外围通用集成电路的首选系列。

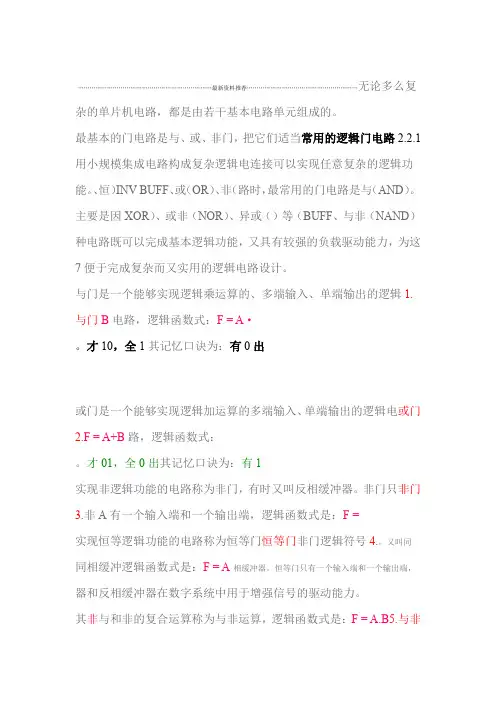

……………………………………………………………最新资料推荐…………………………………………………无论多么复杂的单片机电路，都是由若干基本电路单元组成的。
最基本的门电路是与、或、非门，把它们适当常用的逻辑门电路2.2.1 用小规模集成电路构成复杂逻辑电连接可以实现任意复杂的逻辑功能。
、恒）INV BUFF、或（OR）、非（路时，最常用的门电路是与（AND）。
主要是因XOR）、或非（NOR）、异或（）等（BUFF、与非（NAND）种电路既可以完成基本逻辑功能，又具有较强的负载驱动能力，为这7便于完成复杂而又实用的逻辑电路设计。
与门是一个能够实现逻辑乘运算的、多端输入、单端输出的逻辑1.与门B电路，逻辑函数式：F = A·。
才10，全1其记忆口诀为：有0出或门是一个能够实现逻辑加运算的多端输入、单端输出的逻辑电或门2.F = A+B路，逻辑函数式：。
才01，全0出其记忆口诀为：有1实现非逻辑功能的电路称为非门，有时又叫反相缓冲器。
非门只非门3.非A有一个输入端和一个输出端，逻辑函数式是：F =实现恒等逻辑功能的电路称为恒等门恒等门非门逻辑符号4.，又叫同同相缓冲逻辑函数式是：F = A相缓冲器。
恒等门只有一个输入端和一个输出端，器和反相缓冲器在数字系统中用于增强信号的驱动能力。
其非与和非的复合运算称为与非运算，逻辑函数式是：F = A.B5.与非门。
0，全11才出有记忆口诀为：0或非门6.1……………………………………………………………最新资料推荐…………………………………………………其记忆口F= A+B非或与非的复合运算称为或非运算，逻辑函数式是：。
才10，全0有诀为：1出相同异或逻辑也是一种广泛应用的复合逻辑，其记忆口诀为：7.异或门。
1出0，不同出逻辑门电路是单片机外围电路运算、控制功能所必需的电路。
在。
一片集单片机系统中我们经常使用集成逻辑电路（常称为集成电路）重二输入与非47400成逻辑门电路中通常含有若干个逻辑门电路，如为个二输入的与非门47400内部有门，即。
序在现代电子学和计算机科学中，逻辑门电路是至关重要的基础组成部分。
而逻辑门电路最基本的形式就是7种逻辑门，它们分别是与门、或门、非门、异或门、与非门、或非门以及同或门。
每种逻辑门都有其独特的逻辑符号和逻辑表达式，它们在数字电子电路中扮演着不可或缺的角色。
接下来，我们将深入探讨这7种逻辑门电路的逻辑符号和逻辑表达式，并从浅到深逐步分析它们的原理和应用。
一、与门与门是最简单的逻辑门之一，它的逻辑符号是一个“Λ”形状，而其逻辑表达式可以用“Y=A·B”来表示。
在与门电路中，只有当输入的布尔值均为1时，输出才会为1；否则输出为0。
这个逻辑表达式实际上就表明了与门的原理，即只有当所有输入为真时，输出才为真。
二、或门或门的逻辑符号是一个“V”形状，而其逻辑表达式可以用“Y=A+B”来表示。
与与门相反，或门只要有一个输入为1，输出就为1；只有当所有输入为0时，输出才为0。
可以看出，或门的逻辑表达式和与门的逻辑表达式是相对应的。
三、非门非门的逻辑符号是一个“￢”形状，而其逻辑表达式可以用“Y=￢A”来表示。
非门的原理是将输入的布尔值取反，即如果输入为1，则输出为0；如果输入为0，则输出为1。
四、异或门异或门的逻辑符号是一个带有一个加号的“⊕”形状，而其逻辑表达式可以用“Y=A⊕B”来表示。
异或门的原理是只有当输入不同时为1时，输出为1；否则输出为0。
异或门也常被用于比较两个输入是否相等的情况。
五、与非门与非门实际上是与门和非门的组合，其逻辑符号是一个与门后加上一个小圆点的符号，而其逻辑表达式可以用“Y=￢(A·B)”表示。
与非门的原理是先进行与运算，再对结果取反。
六、或非门或非门实际上是或门和非门的组合，其逻辑符号是一个或门后加上一个小圆点的符号，而其逻辑表达式可以用“Y=￢(A+B)”表示。
或非门的原理是先进行或运算，再对结果取反。
七、同或门同或门的逻辑符号是一个带有一个加号和一个横线的“⊙”形状，而其逻辑表达式可以用“Y=￢(A⊕B)”表示。
门电路-OC门和三态门一、OC门实际使用中,有时需要两个或两个以上与非门的输出端连接在同一条导线上，将这些与非门上的数据（状态）用同一条导线输送出去。
因此，需要一种新的与非门电路来实现线与逻辑，这种门电路就是集电极开路与非门电路，简称OC门（open collector）。
OC门电路及逻辑符号见图Z1201，该电路的特点是输出管T5的集电极悬空，使用时需外接一个负载电阻RＰ和电源E c。
OC门的主要用途有以下3个方面：（1）实现与或非逻辑用ｎ个OC门实现与或非逻辑的电路如图Z1202所示.因为任何一个门输入全为1时,其输出为零，而n个门的输出端又并接在一起（线与），故输出Y=0，即Y=A1B1+A2B2+……+A n B n，是与或非的逻辑功能。
（2）用做电平转换在数字系统的接口部分常需要进行所示电平转换,这可用OC门来实现.如图Z1203所示电路是用OC门把输出高电平变换为10V的电路。
（3）用做驱动器可以用OC门驱动指示灯,继电器等,其驱动指示灯的电路如图Z1204所示。
二、三态输出门1. 三态门的特点三态输出门又称三态电路。
它与一般门电路不同，它的输出端除了出现高电平、低电平外，还可以出现第三个状态，即高阻态，亦称禁止态，但并不是3个逻辑值电路。
2. 三态逻辑与非门三态逻辑与非门如图Z1205所示。
这个电路实际上是由两个与非门加上一个二极管D2组成。
虚线右半部分是一个带有源泄放电路的与非门，称为数据传输部分，T5管的u I1、u I2称为数据输入端。
而虚线左半部分是状态控制部分，它是个非门，它的输入端C称为控制端，或称许可输入端、使能端。
当C端接低电平时，T4输出一个高电平给T5，使虚线右半部分处于工作状态，这样，电路将按与非关系把u I1，u I2接受到的信号传送到输出端，使u0或为高电平，或为低电平。
当C端接高电平时，T4输出低电平给T5，使T6、T7、T10截止。
另一方面，通过D2把T8的基极电位钳在1v左右，使T9截止。

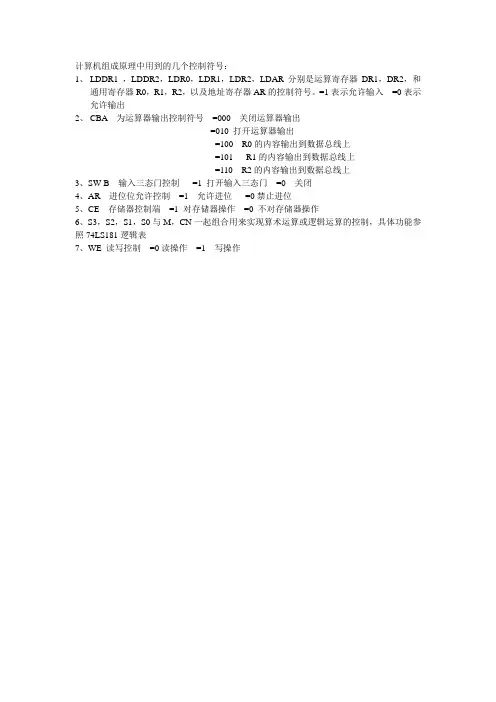

计算机组成原理中用到的几个控制符号：
1、LDDR1 ，LDDR2，LDR0，LDR1，LDR2，LDAR分别是运算寄存器DR1，DR2，和
通用寄存器R0，R1，R2，以及地址寄存器AR的控制符号。
=1表示允许输入=0表示允许输出
2、CBA 为运算器输出控制符号=000 关闭运算器输出
=010 打开运算器输出
=100 R0的内容输出到数据总线上
=101 R1的内容输出到数据总线上
=110 R2的内容输出到数据总线上
3、SW-B 输入三态门控制=1 打开输入三态门=0 关闭
4、AR 进位位允许控制=1 允许进位=0禁止进位
5、CE 存储器控制端=1 对存储器操作=0 不对存储器操作
6、S3，S2，S1，S0与M，CN一起组合用来实现算术运算或逻辑运算的控制，具体功能参照74LS181逻辑表
7、WE 读写控制=0读操作=1 写操作。
无论多么复杂的单片机电路，都是由若干基本电路单元组成的。
2.2.1常用的逻辑门电路最基本的门电路是与、或、非门，把它们适当连接可以实现任意复杂的逻辑功能。
用小规模集成电路构成复杂逻辑电路时，最常用的门电路是与（AND ）、或（OR）、非（INV BUFF）、恒等（BUFF ）、与非（NAND ）、或非（NOR）、异或（XOR ）。
主要是因为这7种电路既可以完成基本逻辑功能，又具有较强的负载驱动能力，便于完成复杂而又实用的逻辑电路设计。
1•与门与门是一个能够实现逻辑乘运算的、多端输入、单端输出的逻辑电路，逻辑函数式：F二A •其记忆口诀为：有0出0,全1才1。
2•或门或门是一个能够实现逻辑加运算的多端输入、单端输出的逻辑电路，逻辑函数式：F二A+B其记忆口诀为：有1出1,全0才0。
3•非门实现非逻辑功能的电路称为非门，有时又叫反相缓冲器。
非门只有一个输入端和一个输出端，逻辑函数式是：F二A非非门逻辑符号4•恒等门实现恒等逻辑功能的电路称为恒等门，又叫同相缓冲器。
恒等门只有一个输入端和一个输出端，逻辑函数式是：F二A同相缓冲器和反相缓冲器在数字系统中用于增强信号的驱动能力。
5•与非门与和非的复合运算称为与非运算，逻辑函数式是：F二A.B非其记忆口诀为：有0出1,全1才0。
6•或非门或与非的复合运算称为或非运算，逻辑函数式是：F二A+B非其记忆口诀为：有1出0,全0才1。
7•异或门异或逻辑也是一种广泛应用的复合逻辑，其记忆口诀为：相同出0，不同出1。
逻辑门电路是单片机外围电路运算、控制功能所必需的电路。
在单片机系统中我们经常使用集成逻辑电路（常称为集成电路）。
一片集成逻辑门电路中通常含有若干个逻辑门电路，如7400为4重二输入与非门，即7400内部有4个二输入的与非门。
高速CMOS74HC逻辑系列集成电路具有低功耗、宽工作电压、强抗干扰的特性，是单片机外围通用集成电路的首选系列。
随着单片机内部功能的不断增强和硬件软件化，外部所用的逻辑门电路将越来越少。
什么是三态门信号三态信号（Tri-State或T/S），它与一般门电路不同，它的输出端除了出现高电平、低电平外，还可以出现第三个状态，即高阻态，亦称禁止态，但并不是3个逻辑值电路。
具备这三种状态的器件就叫做三态门。
一般门与其它电路的连接，无非是两种状态，1或者0，在比较复杂的系统中，为了能在一条传输线上传送不同部件的信号，研制了相应的逻辑器件称为三态门，三态门除了有这两种状态以外还有一个高阻态，就是高阻抗，相当于该门和它连接的电路处于断开的状态。
（因为实际电路中你不可能去断开它，所以设置这样一个状态使它处于断开状态）。
三态门是一种扩展逻辑功能的输出级，也是一种控制开关，主要是用于总线的连接，因为总线只允许同时只有一个使用者。
通常在数据总线上接有多个器件，每个器件通过CS之类的信号选通,如器件没有选通的话它就处于高阻态，相当于没有接在总线上，不影响其它器件的工作。
只有被选通的设备获得总线使用权的设备才能驱动信号，而没有获得总线使用权的设备则不能够驱动信号。
为了防止总线上各个设备之间的冲突，那些接在总线上设备需要先将输出信号置为三态，相当于总线断开，避免与总线上的其它设备发生冲突。
这种输出端口便是带三态的输出端口。
持续三态信号（Sustained Tri-State或s/t/s，或称STS)，是一个低电平有效的三态信号，在某一时刻有一个且只可能有一个设备驱动，驱动这个信号为低的设备在它释放对这个信号控制之前（也即是使这个信号浮空）必须驱动这个信号为高电平并至少维持这个高电平一个时钟周期。
新的设备只有在原先拥有这个信号的设备释放对这个信号控制之后才可以驱动这个信号。
s/t/s的信号需要上拉电阻，以使没有任何设备驱动他时，保持一个无效电平，即高电平。
这个上拉电阻由主控制设备提供。
三态逻辑与非门三态逻辑与非门如下图所示。
这个电路实际上是由两个与非门加上一个二极管D2组成。
虚线右半部分是一个带有源泄放电路的与非门，称为数据传输部分，T5管的u I1、u I2称为数据输入端。
各种逻辑门的符号及表达式
在数字电路中，逻辑门是一种基本的电子元件，用于执行逻辑运算。
它们通常由几个输入端和一个输出端组成，并根据输入信号的状态产生输出信号。
在数字电路中，有多种不同的逻辑门，每种逻辑门都由不同的符号和表达式表示。
以下是各种逻辑门的符号及表达式：
1. 与门（AND Gate）：符号为一个圆圈，两个输入端位于圆圈左侧和右侧，输出端位于圆圈正下方。
表达式为：C = A · B，其中A 和B为输入信号，C为输出信号。
2. 或门（OR Gate）：符号为一个圆圈，两个输入端位于圆圈左侧和右侧，输出端位于圆圈正下方。
表达式为：C = A + B，其中A 和B为输入信号，C为输出信号。
3. 非门（NOT Gate）：符号为一个三角形，一个输入端位于三角形左侧，一个输出端位于三角形右侧。
表达式为：C = ~A，其中A为输入信号，C为输出信号。
4. 异或门（XOR Gate）：符号为一个圆圈，两个输入端位于圆圈左侧和右侧，输出端位于圆圈正下方。
表达式为：C = A ⊕ B，其中A和B为输入信号，C为输出信号。
5. 与非门（NAND Gate）：符号为一个圆圈和一个小圆圈，两个输入端位于圆圈左侧和右侧，输出端位于圆圈正下方。
表达式为：C = ~(A · B)，其中A和B为输入信号，C为输出信号。
6. 或非门（NOR Gate）：符号为一个圆圈和一个小圆圈，两个输
入端位于圆圈左侧和右侧，输出端位于圆圈正下方。
表达式为：C = ~(A + B)，其中A和B为输入信号，C为输出信号。
各种逻辑门的符号及表达式逻辑门是计算机系统中的重要组成部分。
它们是用来处理和处理数字信号的数字电子设备，可以实现基本的逻辑函数操作。
本文将介绍各种逻辑门的符号及表达式，以帮助读者更好地理解它们是如何工作的。
第一步，介绍逻辑门的符号。
逻辑门通常由一个矩形表示，有输入和输出。
输入通常有两个，标记为A和B，而输出标记为Q。
最常见的逻辑门有四种，分别是与门（AND），或门（OR），非门（NOT）和异或门（XOR）。
与门的符号是一个点，或门的符号是一个加号，非门的符号是一个倒置的三角形，异或门的符号是一个带有加号和圆圈的符号。
第二步，介绍逻辑门的表达式。
逻辑门可以用公式表示。
一个与门的表达式是Q = A AND B，这意味着当输入A和B都为1时输出Q才能为1。
一个或门的表达式是Q = A OR B，这意味着当输入A或B任何一个为1时输出Q就为1。
一个非门的表达式是Q = NOT A，这意味着如果输入A为1，则输出Q为0，反之亦然。
一个异或门的表达式是Q = A XOR B，这意味着当输入A和B不同时输出Q才会为1，如果输入A和B相同则输出Q为0。
第三步，介绍逻辑门的组合。
一系列逻辑门可以组合在一起以执行不同的任务。
例如，一个与非门（NAND）是由一个与门和一个非门组合而成的，可以使用公式Q = NOT(A AND B)表示。
一个或非门（NOR）是由一个或门和一个非门组合而成，可以使用公式Q = NOT(A OR B)表示。
其他复杂的逻辑门也可以由几个简单的逻辑门组合而成，以实现更多的电路功能。
综上所述，本文介绍了各种逻辑门的符号及表达式。
通过该文，你应该可以更好地理解逻辑门是如何工作的。
逻辑门是计算机系统中不可或缺的重要组成部分，能够执行一系列逻辑函数操作，以实现各种不同的任务。
所谓三态门，就是具有高电平、低电平和高阻抗三种输出状态的门电路。
我们以前国产发射机控制电路中，尤其逻辑控制电路中，像“或(66‘与”“非”及它们组合的门电路常常使用，但却没有三态门电路的应用。
在固态机互联板电路，“I／O”板电路中，除了以上几种组合门电路，三态门电路也是必不可少的。
一、电路组成三态门电路主要有TIL三态门电路和 CMOS三态门电路，其电路结构及逻辑符号分别如下：不难看出，二种输出三态门电路都是在普通门电路的基础上附加控制电路而构成。
二、工作原理(1)TTL三态门电路工作原理图1给出了三态门的电路结构图及图形符号。
其中控制端·EN为低电平时(面=口／，P点为高电平，二极管D截止，电路工作状态和普通的与非门没有区别。
这时Y=·A’B，可能是高电子也可能是低电平，视A、B的状态而定。
而当控制端EN为高电平时(EN=1)，P点为低电平，它控制T1发射极，把VBl钳位在1V，使T，、T5载止。
同时二极管D导通，T4的基极电位被钳在1V，使T4载止。

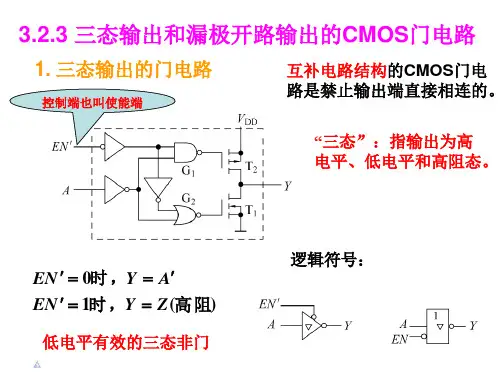

由于T4、T5同时载止，所以输出端呈高阻状态o(2)图2中是将CMOS反相器的输出端同一个模拟开关相串联，即可组成三态门。
图中T，、T2组成反相器，TG和反相器3组成模拟开关，其工作原理是：当控制端电压Ve =1时，由于模拟开关断开，输出端与电源 Vm，输出端与地都相当于开路，故呈现高阻抗状态。
当Ve=OV时，模拟开关闭合，输出电压VY 取决于反相器的输入电压。
若V4= OV，则T1截止，T2导通，VY=VDD，输出高电平；若Va=1，则Tl导通，T2载止，VY=OV，输出低电平。
上述电路中，控制端EN为低电平时与非门处于工作状态，所以该电路为低电平有效同样还有高电平有效控制电路。
三、三态门电路的应用(1)多路信号分时传递在一些复杂的数字系统(象固态机的互联板，U0板等)中，为了减少各个单元电路之间连线的数目，希望能在同一条导线上分时传递若干个门电路的输出信号。
电路逻辑符号
电路逻辑符号是电子电路设计中常用的一种符号表示方法，用于表示电路中的各种逻辑关系和功能模块。
它是一种标准化的符号系统，具有简洁、清晰、易于理解等优点，方便电路设计师进行电路设计和电路分析。
在电路逻辑符号中，常用的符号有与门、或门、非门、异或门、与非门、或非门、三态门、触发器等。
这些符号的形状和图案都是经过精心设计和标准化的，使得不同的电路设计者和电路分析者都能够轻松地理解并使用。
电路逻辑符号的使用可以帮助电路设计者更好地理解电路的逻
辑结构，减少设计错误和调试时间，提高电路设计的效率和可靠性。
同时，它也为电子电路教学和研究提供了便利，成为电子电路领域中不可或缺的一部分。
- 1 -。
标签：逻辑门符号逻辑门符号《逻辑门电路符号图》逻辑门电路符号图包括与门，或门，非门，同或门，异或门，还有这些门电路的逻辑表达式，1与逻辑(1)与逻辑：当决定某一事件的所有条件都具备时，该事件才会发生。
(2)真值表：符号0和1分别表示低电平和高电平，将输入变量可能的取值组合状态及其对应的输出状态列成的表格。
表11.2 与门真值表AB Y000010100111三态门逻辑符号如下：E N =〔，尸m 如启0, r =E N = 0, Y为高阻状态A y与非非门（反相器）>1 &>1Y-A>1或门门或非与或非门=1, 丫为高阻状态与门门常用逻辑门电路符号:¥ ■/ +召 Y =A+B阻后一 ） C="0",高阻 :=1，高阻Y-AGB4、异或逻辑运算（半加运算）异或运算通常用符号"㊉"表示，其运算规则为:0㊉0=0 0同0异或，结果为 00㊉1 = 1 0同1异或，结果为11㊉0=1 1同0异或，结果为11㊉仁0 1同1异或，结果为0（外接集电极电C="1",Y-AB^CD =1 A B即两个逻辑变量相异，输出才为 1相同输岀为零，只有完全相同的两个字节抑或才会全为零 表示校验正确。
OC 与非门 三态与非门A B A B Cc uC=1 , Y=A C=0 , Y 高阻C=0 , Y 高阻系统分类：消费电子|用户分类：专业术语解释|来源：转贴| 友】|【添加到收藏夹】 该用户于2009/2/17 16:14:05 编辑过该文章=0, Y=AC=1 , Y ~A Y ~A【推荐给朋。
