表1 常用逻辑门电路图形符号

数电的逻辑符号简介：在数字电子学中，逻辑符号是用来表示逻辑运算的基本符号。

通过使用逻辑符号，我们可以处理和操控数字电路中的信号，从而实现各种逻辑功能。

本文将介绍数电中常见的逻辑符号及其功能。

一、与门（AND gate）：与门是最简单也是最常用的逻辑门之一。

它有两个输入信号和一个输出信号。

当且仅当所有输入信号都为高电平（1）时，输出信号才为高电平，否则输出信号为低电平（0）。

与门的逻辑符号为"∧"，其真值表如下所示：输入A 输入B 输出Y0 0 00 1 01 0 01 1 1与门的逻辑符号表示了两个信号进行逻辑与运算的过程。

二、或门（OR gate）：或门也是常用的逻辑门之一。

它有两个输入信号和一个输出信号。

当至少一个输入信号为高电平时，输出信号为高电平，只有当所有输入信号为低电平时，输出信号才为低电平。

或门的逻辑符号为"∨"，其真值表如下：输入A 输入B 输出Y0 0 00 1 11 0 11 1 1或门的逻辑符号表示了两个信号进行逻辑或运算的过程。

三、非门（NOT gate）：非门是最简单的逻辑门之一。

它只有一个输入信号和一个输出信号。

当输入信号为低电平时，输出信号为高电平；当输入信号为高电平时，输出信号为低电平。

非门的逻辑符号为"¬"，其真值表如下：输入A 输出Y0 11 0非门的逻辑符号表示了将输入信号取反的过程。

四、与非门（NAND gate）：与非门是基于与门和非门的组合逻辑实现的。

它有两个输入信号和一个输出信号。

当且仅当所有输入信号都为高电平时，输出信号为低电平；否则输出信号为高电平。

与非门的逻辑符号为"⊼"，其真值表如下：输入A 输入B 输出Y0 0 10 1 11 0 11 1 0与非门的逻辑符号表示了先进行与运算，再对结果进行取反的过程。

五、或非门（NOR gate）：或非门是基于或门和非门的组合逻辑实现的。

无论多么复杂的单片机电路，都是由若干基本电路单元组成的。

2.2.1 常用的逻辑门电路最基本的门电路是与、或、非门，把它们适当连接可以实现任意复杂的逻辑功能。

用小规模集成电路构成复杂逻辑电路时，最常用的门电路是与（AND）、或（OR）、非（INV BUFF）、恒等（BUFF）、与非（NAND）、或非（NOR）、异或（XOR）。

主要是因为这7种电路既可以完成基本逻辑功能，又具有较强的负载驱动能力，便于完成复杂而又实用的逻辑电路设计。

1.与门与门是一个能够实现逻辑乘运算的、多端输入、单端输出的逻辑电路，逻辑函数式：F=A·B 其记忆口诀为：有0出0，全1才1。

2.或门或门是一个能够实现逻辑加运算的多端输入、单端输出的逻辑电路，逻辑函数式：F=A+B 其记忆口诀为：有1出1，全0才0。

3.非门实现非逻辑功能的电路称为非门，有时又叫反相缓冲器。

非门只有一个输入端和一个输出端，逻辑函数式是：F =A非非门逻辑符号4.恒等门实现恒等逻辑功能的电路称为恒等门，又叫同相缓冲器。

恒等门只有一个输入端和一个输出端，逻辑函数式是：F = A同相缓冲器和反相缓冲器在数字系统中用于增强信号的驱动能力。

5.与非门与和非的复合运算称为与非运算，逻辑函数式是：F = A.B非其记忆口诀为：有0出1，全1才0。

6.或非门或与非的复合运算称为或非运算，逻辑函数式是：F = A+B非其记忆口诀为：有1出0，全0才1。

7.异或门异或逻辑也是一种广泛应用的复合逻辑，其记忆口诀为：相同出0，不同出1。

逻辑门电路是单片机外围电路运算、控制功能所必需的电路。

在单片机系统中我们经常使用集成逻辑电路（常称为集成电路）。

一片集成逻辑门电路中通常含有若干个逻辑门电路，如7400为4重二输入与非门，即7400内部有4个二输入的与非门。

高速CMOS74HC逻辑系列集成电路具有低功耗、宽工作电压、强抗干扰的特性，是单片机外围通用集成电路的首选系列。

*实用文库汇编之基本逻辑门电路符号1、与逻辑(AND Logic)与逻辑又叫做逻辑乘，下面通过开关的工作状况加以说明与逻辑的运算。

*从上图可以看出，当开关有一个断开时，灯泡处于灭的状况，仅当两个开关同时合上时，灯泡才会亮。

于是我们可以将与逻辑的关系速记为：“有0出0,全1出1”。

图(b)列出了两个开关的所有组合，以及与灯泡状况的情况，我们用0表示开关处于断开状况，1表示开关处于合上的状况；同时灯泡的状况用0表示灭，用1表示亮。

图(c)给出了与逻辑门电路符号,该符号表示了两个输入的逻辑关系，&在英文中是AND的速写，如果开关有三个则符号的左边再加上一道线就行了。

逻辑与的关系还可以用表达式的形式表示为:F=A·B上式在不造成误解的情况下可简写为：F=AB。

2、或逻辑(OR Logic)上图(a)为一并联直流电路，当两只开关都处于断开时，其灯泡不会亮；当A,B两个开关中有一个或两个一起合上时，其灯泡就会亮。

如开关合上的状况用1表示，开关断开的状况用0表示；灯泡的状况亮时用1表示，不亮时用0表示，则可列出图(b)所示的真值表。

这种逻辑关系就是通常讲的“或逻辑”，从表中可看出，只要输入A,B两个中有一个为1，则输出为1，否则为0。

所以或逻辑可速记为：“有1出1，全0出0”。

上图(c)为或逻辑门电路符号，后面通常用该符号来表示或逻辑，其方块中的“≥1”表示输入中有一个及一个以上的1，输出就为1。

逻辑或的表示式为：F=A+B3、非逻辑(NOT Logic)非逻辑又常称为反相运算(Inverters)。

下图(a)所示的电路实现的逻辑功能就是非运算的功能，从图上可以看出当开关A合上时，灯泡反而灭；当开关断开时，灯泡才会亮，故其输出F的状况与输入A的状相反。

非运算的逻辑表达式为图(c)给出了非逻辑门电路符号。

>复合逻辑运算在数字系统中，除了与运算、或运算、非运算之外，常常使用的逻辑运算还有一些是通过这三种运算派生出来的运算，这种运算通常称为复合运算，常见的复合运算有：与非、或非、与或非、同或及异或等。

1 . 1 = 1数字电路基础知识1 、逻辑门电路 (何为门)2 、真值表3 、 卡诺图4 、3 线-8 线译码器的应用5 、555 集成芯片的应用一 . 逻辑门电路 (何为门)在逻辑代数中， 最基本的逻辑运算有与、或、非三种。

每种逻辑运算代表一种函数关系 这种函数关系可用逻辑符号写成逻辑表达式来描述， 也可用，文字来描述，还可用表格或图形 的方式来描述。

最基本的逻辑关系有三种： 与逻辑关系 、或逻辑关系 、非逻辑关系。

实现基本逻辑运算和常用复合逻辑运算的单元电路称为 逻辑门电路 。

例如： 实现“与” 运算的电路称为与逻辑门， 简称与门； 实现 非”运算的电路称为 与非门 。

逻辑门电路是设计数字系统的最小单元。

1.1.1 与门“与”运算是一种二元运算， 它定义了两个变量 A 和 B 的一种函数关系 。

用语句来描 述它， 这就是： 当且仅当变量 A 和 B 都为 1 时， 函数 F 为 1； 或者可用另一种方式来描述 它， 这就是： 只要变量 A 或 B 中有一个为 0， 则函数 F 为 0。

“与”运算又称为 逻辑乘运算 也叫逻辑积运算。

，“与”运算的逻辑表达式为：F = A . B式中， 乘号“． ”表示与运算，在不至于引起混淆的前提下，乘号“． ”经常被省略 。

该式可 读作： F 等于 A 乘 B ， 也可读作： F 等于 A 与 B 。

表 2-1b “与”运算真值表由“与”运算关系的真值表可知“与”逻辑的运算规律为：0 . 0 = 00 . 1 = 1. 0 = 0 F = A . B0 0 0 1A 0 0 1 1B 0 1 0 1简单地记为：有 0 出 0，全 1 出 1。

由此可推出其一般形式为：A⋅0=0A⋅1=AA⋅A=A实现”逻辑运算功能的的电路称为“ 与门”。

每个与门有两个或两个以上的输入端和一个输出端，图 2-2 是两输入端与门的逻辑符号。

在实际应用中，制造工艺限制了与门电路的输入变量数目，所以实际与门电路的输入个数是有限的。

各种逻辑门的符号及表达式
在数字电路中，逻辑门是最基本的电子元件之一。

它们是用于实现逻辑功能的电路。

逻辑门根据它们执行的逻辑操作的不同而被分类为不同的类型：与门、或门、非门、异或门等。

以下是各种逻辑门的符号和表达式：
1.与门：符号为“∧”，表达式为Y=A∧B。

与门只有当输入A和输入B均为1时输出1，否则输出0。

2.或门：符号为“∨”，表达式为Y=A∨B。

或门只有当输入A或输入B至少有一个为1时输出1，否则输出0。

3.非门：符号为“”，表达式为Y=A。

非门的输出与输入相反，即输入为0时输出1，输入为1时输出0。

4.异或门：符号为“⊕”，表达式为Y=A⊕B。

异或门只有当输入A和输入B不同时输出1，否则输出0。

以上是常见的逻辑门符号和表达式，它们的组合可以构建出各种复杂的数字电路，实现各种逻辑功能。

- 1 -。

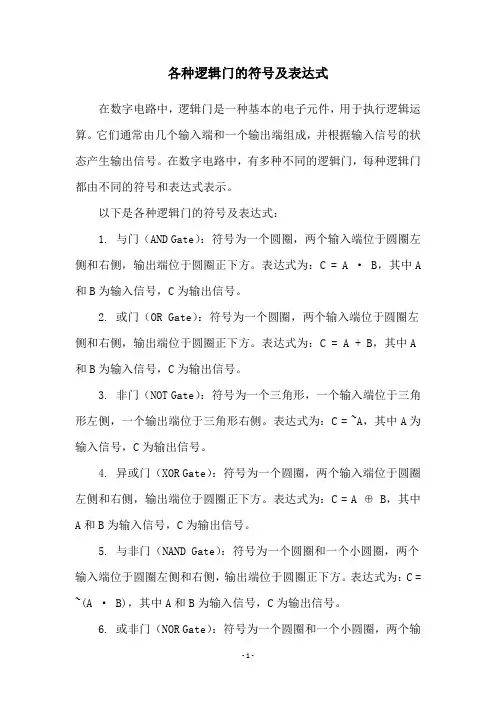

各种逻辑门的符号及表达式
在数字电路中，逻辑门是一种基本的电子元件，用于执行逻辑运算。

它们通常由几个输入端和一个输出端组成，并根据输入信号的状态产生输出信号。

在数字电路中，有多种不同的逻辑门，每种逻辑门都由不同的符号和表达式表示。

以下是各种逻辑门的符号及表达式：
1. 与门（AND Gate）：符号为一个圆圈，两个输入端位于圆圈左侧和右侧，输出端位于圆圈正下方。

表达式为：C = A · B，其中A 和B为输入信号，C为输出信号。

2. 或门（OR Gate）：符号为一个圆圈，两个输入端位于圆圈左侧和右侧，输出端位于圆圈正下方。

表达式为：C = A + B，其中A 和B为输入信号，C为输出信号。

3. 非门（NOT Gate）：符号为一个三角形，一个输入端位于三角形左侧，一个输出端位于三角形右侧。

表达式为：C = ~A，其中A为输入信号，C为输出信号。

4. 异或门（XOR Gate）：符号为一个圆圈，两个输入端位于圆圈左侧和右侧，输出端位于圆圈正下方。

表达式为：C = A ⊕ B，其中A和B为输入信号，C为输出信号。

5. 与非门（NAND Gate）：符号为一个圆圈和一个小圆圈，两个输入端位于圆圈左侧和右侧，输出端位于圆圈正下方。

表达式为：C = ~(A · B)，其中A和B为输入信号，C为输出信号。

6. 或非门（NOR Gate）：符号为一个圆圈和一个小圆圈，两个输
入端位于圆圈左侧和右侧，输出端位于圆圈正下方。

表达式为：C = ~(A + B)，其中A和B为输入信号，C为输出信号。

各种门电路的逻辑符号
在数字电路中，门电路是一种基本的逻辑电路，可用于实现布尔逻辑运算。

各种门电路都有自己的逻辑符号，如下所示：
1. 与门（AND）：逻辑符号为“&”或“·”。

2. 或门（OR）：逻辑符号为“+”。

3. 非门（NOT）：逻辑符号为“！”或“”。

4. 异或门（XOR）：逻辑符号为“⊕”。

5. 与非门（NAND）：逻辑符号为“↑”。

6. 或非门（NOR）：逻辑符号为“↓”。

7. 异或非门（XNOR）：逻辑符号为“‖”。

这些逻辑符号可以用于表示门电路的输入和输出。

例如，一个与门的逻辑符号可以表示为“A&B”或“AB”，其中A和B是门电路的输入。

同样，一个或门的逻辑符号可以表示为“A+B”，非门可以表示为“!A”或“A”，等等。

通过使用这些逻辑符号，可以方便地描述和分析数字电路中的布尔逻辑运算，从而实现各种数字电路应用。

- 1 -。

无论多么复杂的单片机电路，都是由若干基本电路单元组成的。

2.2.1 常用的逻辑门电路最基本的门电路是与、或、非门，把它们适当连接可以实现任意复杂的逻辑功能。

用小规模集成电路构成复杂逻辑电路时，最常用的门电路是与（AND）、或（OR）、非（INV BUFF）、恒等（BUFF）、与非（NAND）、或非（NOR）、异或（XOR）。

主要是因为这7种电路既可以完成基本逻辑功能，又具有较强的负载驱动能力，便于完成复杂而又实用的逻辑电路设计。

1.与门与门是一个能够实现逻辑乘运算的、多端输入、单端输出的逻辑电路，逻辑函数式：F=A·B 其记忆口诀为：有0出0，全1才1。

2.或门或门是一个能够实现逻辑加运算的多端输入、单端输出的逻辑电路，逻辑函数式：F=A+B 其记忆口诀为：有1出1，全0才0。

3.非门实现非逻辑功能的电路称为非门，有时又叫反相缓冲器。

非门只有一个输入端和一个输出端，逻辑函数式是：F =A非非门逻辑符号4.恒等门实现恒等逻辑功能的电路称为恒等门，又叫同相缓冲器。

恒等门只有一个输入端和一个输出端，逻辑函数式是：F = A同相缓冲器和反相缓冲器在数字系统中用于增强信号的驱动能力。

5.与非门与和非的复合运算称为与非运算，逻辑函数式是：F = A.B非其记忆口诀为：有0出1，全1才0。

6.或非门或与非的复合运算称为或非运算，逻辑函数式是：F = A+B非其记忆口诀为：有1出0，全0才1。

7.异或门异或逻辑也是一种广泛应用的复合逻辑，其记忆口诀为：相同出0，不同出1。

逻辑门电路是单片机外围电路运算、控制功能所必需的电路。

在单片机系统中我们经常使用集成逻辑电路（常称为集成电路）。

一片集成逻辑门电路中通常含有若干个逻辑门电路，如7400为4重二输入与非门，即7400内部有4个二输入的与非门。

高速CMOS74HC逻辑系列集成电路具有低功耗、宽工作电压、强抗干扰的特性，是单片机外围通用集成电路的首选系列。

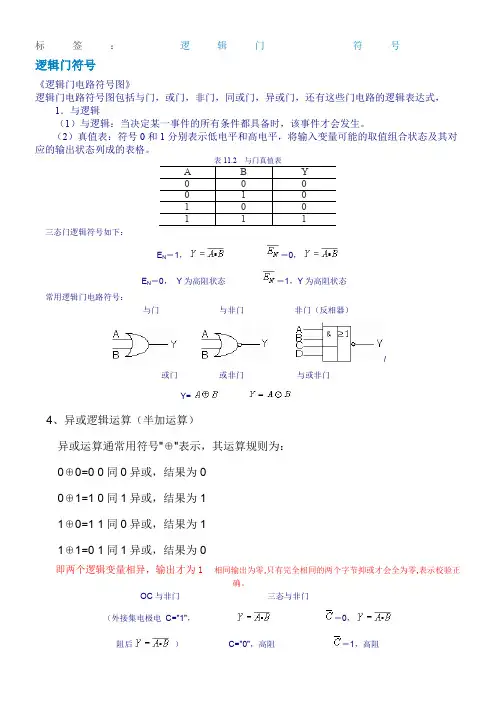

标签：逻辑门符号逻辑门符号《逻辑门电路符号图》逻辑门电路符号图包括与门，或门，非门，同或门，异或门，还有这些门电路的逻辑表达式，1与逻辑(1)与逻辑：当决定某一事件的所有条件都具备时，该事件才会发生。

(2)真值表：符号0和1分别表示低电平和高电平，将输入变量可能的取值组合状态及其对应的输出状态列成的表格。

表11.2 与门真值表AB Y000010100111三态门逻辑符号如下：E N =〔，尸m 如启0, r =E N = 0, Y为高阻状态A y与非非门（反相器）>1 &>1Y-A>1或门门或非与或非门=1, 丫为高阻状态与门门常用逻辑门电路符号:¥ ■/ +召 Y =A+B阻后一 ） C="0",高阻 :=1，高阻Y-AGB4、异或逻辑运算（半加运算）异或运算通常用符号"㊉"表示，其运算规则为:0㊉0=0 0同0异或，结果为 00㊉1 = 1 0同1异或，结果为11㊉0=1 1同0异或，结果为11㊉仁0 1同1异或，结果为0（外接集电极电C="1",Y-AB^CD =1 A B即两个逻辑变量相异，输出才为 1相同输岀为零，只有完全相同的两个字节抑或才会全为零 表示校验正确。

OC 与非门 三态与非门A B A B Cc uC=1 , Y=A C=0 , Y 高阻C=0 , Y 高阻系统分类：消费电子|用户分类：专业术语解释|来源：转贴| 友】|【添加到收藏夹】 该用户于2009/2/17 16:14:05 编辑过该文章=0, Y=AC=1 , Y ~A Y ~A【推荐给朋。
