人机工程学 作业空间设计

术语和符号3．1 水平基准面P XY在工作岗位，人站立的或座椅放置的平面(见图1至图3)。

3．2垂直基准面P YZ与人体冠状面平行，与水平基准面相垂直，并且通过工作岗位上限制人体向前的点所在的平面[见图1(a)至图3]。

3．3座位面高度S座位设计平面与水平基准面之间的距离[见图1(a)和图3]。

3．4 坐姿工作岗位的相对高度H1坐姿时手操作平面与座位设计平面之间的距离[见图1(a)和图3]。

3．5 立姿工作岗位的工作高度H2立姿时手操作平面和水平基准面之间的距离(见图2和图3)。

3．6工作平面高度 A安放作业对象或工装夹具的平面和水平基准面之间的距离[见图1(a)至图3]。

3．7 作业面高度 C手作业平面和工作平面之间的距离[见图1(a)至图3]。

3．8 工作台面厚度K工作平面与限制大腿向上动作界面之间的距离[见图1(a)至图3]。

3．9 脚支撑高度 F脚支撑面的几何中心与水平基准面之间的距离[见图1(a)和图3]。

3．10 小腿空间高度U座位设计平面与脚支撑几何中心之间的距离[见图1(a)和图3]。

3．11 大腿空间高度Z限制大腿向上动作界面与座位平面之间的距离[见图1(a)和图3]。

3．12 坐姿工作岗位的腿空间高度G限制大腿向上动作界面与脚空间上方界面之间的距离[见图1(a)和图3]。

3．13 立姿工作岗位的脚空间高度I容脚空间上方界面与水平基准面之间的距离(见图2)。

3．14 腿部空间进深T1垂直基准面和限制小腿或膝前伸界面之间的距离[见图1(a)至图3]。

3．15 脚空间进深T2垂直基准面与限制脚前伸界面之间的距离[见图1(a)至图3]。

3．16 腿部空间宽度 B限制膝或脚向外侧扩展的两界面之间的距离[见图1(b)]。

3．17 横向活动间距 D两相邻工作岗位上的纵向中平面之间的距离[见图1(b)]。

3．18 向后活动间距W垂直基准面和限制人体向后活动界面之间的距离[见图1(a)至图3]。

人机工程学第8章作业空间与用具设计作业空间与用具设计是人机工程学的重要内容之一，它关注的是如何创造一个适合人类工作的环境，在这个环境中，人们可以高效地完成工作，并且不会对身体和心理产生过大的负荷。

本章将通过介绍作业空间的设计原则和用具设计的要点，来讨论人机工程学在提高工作效率和保护人体健康方面的应用。

作业空间的设计原则主要包括以下几点：合理的布局、适当的尺寸、充足的照明和通风、安全与舒适。

首先，合理的布局意味着根据工作的需求和工作流程来安排各个工作区域的位置和相对关系。

例如，把使用频率高的工具放在工作台上方的便捷位置，使得工人使用起来更加方便。

其次，适当的尺寸是指作业空间的尺寸应该适合工人的身体尺寸，既要考虑工人在工作中的动作范围，又要避免空间过大或过小对工人的影响。

再次，充足的照明和通风也是作业空间设计的重要方面，良好的照明可以提高工人的视野和警觉性，而良好的通风可以保持空气的流通，减少有害物质对工人的影响。

最后，安全与舒适是作业空间设计的核心目标，要保证工人在工作中的安全和舒适，减轻工作产生的身体和心理负荷。

用具设计是指针对具体工作需要设计相应的工具和设备，使其既能满足工作的要求，又能保护工人的身体健康。

用具设计的要点主要包括以下几个方面：符合人体工程学原理、易于操作和控制、可调节和适应个体差异、耐久和易于维护。

首先，符合人体工程学原理是指用具的设计应该遵循人体结构和功能的原则，使得使用起来更加自然和舒适。

例如，电脑键盘的形状和键位的布局应该符合人手的形状和动作习惯，减少手部的疲劳和不适。

其次，易于操作和控制是指用具的控制面板和按钮应该设计成易于理解和使用的形式，减少错误操作和提高工作效率。

再次，可调节和适应个体差异是指用具的一些参数和功能可以根据不同个体的需要进行调节和适应，以提供更好的使用体验。

最后，耐久和易于维护是指用具应该具有较长的使用寿命，并且维护起来方便快捷，减少因设备故障而造成的停工和维修成本。

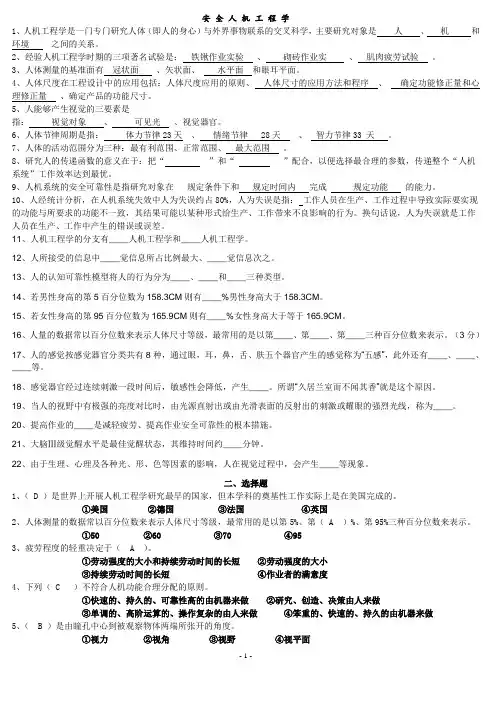

安全人机工程学1、人机工程学是一门专门研究人体（即人的身心）与外界事物联系的交叉科学，主要研究对象是人、机和环境之间的关系。

2、经验人机工程学时期的三项著名试验是：铁锹作业实验、砌砖作业实、肌肉疲劳试验。

3、人体测量的基准面有冠状面、矢状面、水平面和眼耳平面。

4、人体尺度在工程设计中的应用包括：人体尺度应用的原则、人体尺寸的应用方法和程序、确定功能修正量和心理修正量、确定产品的功能尺寸。

5、人能够产生视觉的三要素是指：视觉对象、可见光、视觉器官。

6、人体节律周期是指：体力节律23天、情绪节律 28天、智力节律33 天。

7、人体的活动范围分为三种：最有利范围、正常范围、最大范围。

8、研究人的传递函数的意义在于：把“”和“”配合，以便选择最合理的参数，传递整个“人机系统”工作效率达到最优。

9、人机系统的安全可靠性是指研究对象在规定条件下和规定时间内完成规定功能的能力。

10、人经统计分析，在人机系统失效中人为失误约占80%，人为失误是指：工作人员在生产、工作过程中导致实际要实现的功能与所要求的功能不一致，其结果可能以某种形式给生产、工作带来不良影响的行为。

换句话说，人为失误就是工作人员在生产、工作中产生的错误或误差。

11、人机工程学的分支有____人机工程学和____人机工程学。

12、人所接受的信息中____觉信息所占比例最大、____觉信息次之。

13、人的认知可靠性模型将人的行为分为____、____和____三种类型。

14、若男性身高的第5百分位数为158.3CM则有____%男性身高大于158.3CM。

15、若女性身高的第95百分位数为165.9CM则有____%女性身高大于等于165.9CM。

16、人量的数据常以百分位数来表示人体尺寸等级，最常用的是以第____、第____、第____三种百分位数来表示。

（3分）17、人的感觉按感觉器官分类共有8种，通过眼，耳，鼻，舌、肤五个器官产生的感觉称为“五感”，此外还有____、____、____等。

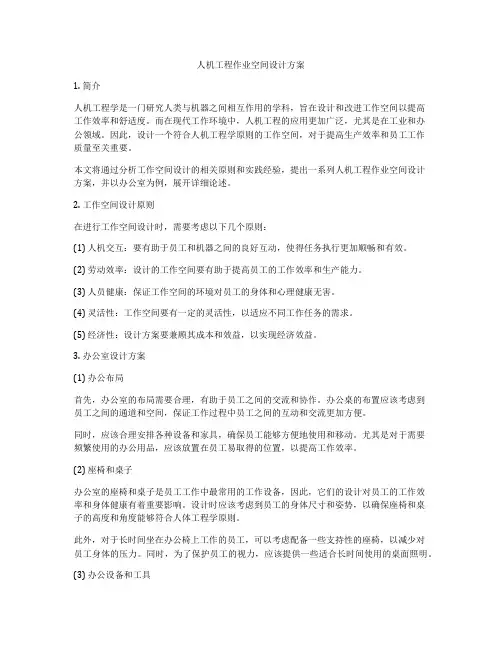

人机工程作业空间设计方案1. 简介人机工程学是一门研究人类与机器之间相互作用的学科，旨在设计和改进工作空间以提高工作效率和舒适度。

而在现代工作环境中，人机工程的应用更加广泛，尤其是在工业和办公领域。

因此，设计一个符合人机工程学原则的工作空间，对于提高生产效率和员工工作质量至关重要。

本文将通过分析工作空间设计的相关原则和实践经验，提出一系列人机工程作业空间设计方案，并以办公室为例，展开详细论述。

2. 工作空间设计原则在进行工作空间设计时，需要考虑以下几个原则：(1) 人机交互：要有助于员工和机器之间的良好互动，使得任务执行更加顺畅和有效。

(2) 劳动效率：设计的工作空间要有助于提高员工的工作效率和生产能力。

(3) 人员健康：保证工作空间的环境对员工的身体和心理健康无害。

(4) 灵活性：工作空间要有一定的灵活性，以适应不同工作任务的需求。

(5) 经济性：设计方案要兼顾其成本和效益，以实现经济效益。

3. 办公室设计方案(1) 办公布局首先，办公室的布局需要合理，有助于员工之间的交流和协作。

办公桌的布置应该考虑到员工之间的通道和空间，保证工作过程中员工之间的互动和交流更加方便。

同时，应该合理安排各种设备和家具，确保员工能够方便地使用和移动。

尤其是对于需要频繁使用的办公用品，应该放置在员工易取得的位置，以提高工作效率。

(2) 座椅和桌子办公室的座椅和桌子是员工工作中最常用的工作设备，因此，它们的设计对员工的工作效率和身体健康有着重要影响。

设计时应该考虑到员工的身体尺寸和姿势，以确保座椅和桌子的高度和角度能够符合人体工程学原则。

此外，对于长时间坐在办公椅上工作的员工，可以考虑配备一些支持性的座椅，以减少对员工身体的压力。

同时，为了保护员工的视力，应该提供一些适合长时间使用的桌面照明。

(3) 办公设备和工具办公室中常见的设备和工具，如电脑、打印机、复印机等，都应该有明确的放置位置，并且易于员工使用。

此外，为了加强对这些设备和工具的管理，可以考虑进行标识和编号，以提高管理效率。

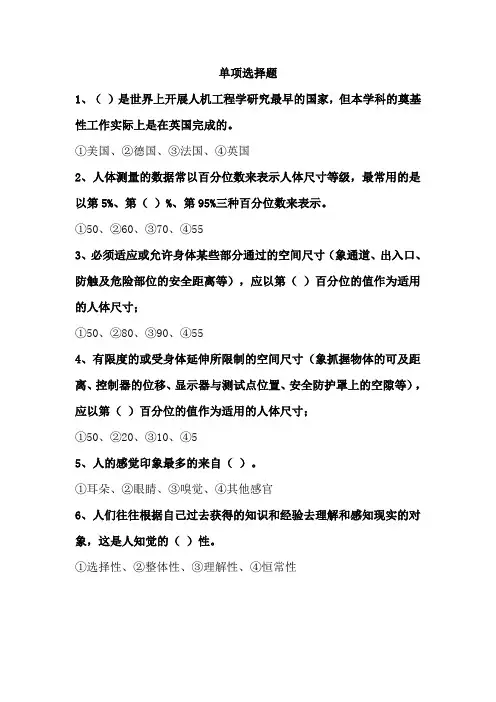

单项选择题1、（）是世界上开展人机工程学研究最早的国家，但本学科的奠基性工作实际上是在英国完成的。

①美国、②德国、③法国、④英国2、人体测量的数据常以百分位数来表示人体尺寸等级，最常用的是以第5%、第（）%、第95%三种百分位数来表示。

①50、②60、③70、④553、必须适应或允许身体某些部分通过的空间尺寸（象通道、出入口、防触及危险部位的安全距离等），应以第（）百分位的值作为适用的人体尺寸；①50、②80、③90、④554、有限度的或受身体延伸所限制的空间尺寸（象抓握物体的可及距离、控制器的位移、显示器与测试点位置、安全防护罩上的空隙等），应以第（）百分位的值作为适用的人体尺寸；①50、②20、③10、④55、人的感觉印象最多的来自（）。

①耳朵、②眼睛、③嗅觉、④其他感官6、人们往往根据自己过去获得的知识和经验去理解和感知现实的对象，这是人知觉的（）性。

①选择性、②整体性、③理解性、④恒常性7、阳光下煤快的反射率要比黄昏时粉笔的反射率高，然而人们仍然把粉笔看成白的，把煤快看成黑的，不会依反光率的高低而颠倒黑白，这是知觉特性的（）性。

①选择性②整体性③理解性④恒常性8、（）是由瞳孔中心到被观察物体两端所张开的角度。

①视力②视角③视野④视平面9、视野是指人眼能观察到的范围，其中在头部固定，而转动眼球注视某一中心点时所见的范围成为（）。

①静视野②动视野③注视野④视平面10、在人的三种视野中，（）范围最大。

①静视野②动视野③注视野④视平面11、人机工程中，一般以（）为依据设计视觉显示器等有关部件，以减少人眼的疲劳。

①静视野②动视野③注视野④视平面12、眼睛的水平运动比垂直运动快，即先看到水平方向的东西，后看到垂直方向的东西。

所以，一般机器的外形常设计成（）。

①三角形②正方形③竖向长方形④横向长方形13、下列（）不是声波的三个基本物理量。

①声速②波长③声强④频率14、只有频率在（）范围内的声音人耳才能感觉到，即才能引起听觉。

目录任务说明书 (1)1设计项目： (1)2设计目的： (1)3设计内容： (1)3.1课题设计内容： (1)3.2课程设计内容的具体方针： (1)3.3课程设计要求： (2)设计题目：校内学生公寓盥洗室的改进设计 (2)前言 (3)1.学生公寓盥洗室研究的意义和目的 (3)1.1学生公寓盥洗室研究的意义和目的 (3)1.2学生公寓盥洗室呈现的特征 (4)2.盥洗室的现状调查及分析 (4)2.1盥洗室的相关数据 (4)2.2调查结果及问题总结 (5)2.2.1盥洗室问卷调查表 (5)2.2.2调查问卷整理 (6)2.2.3存在问题总结 (6)2.3盥洗室人机评析及改进设计 (7)2.3.1盥洗台改进措施 (7)2.3.2盥洗室内照明的改进设计 (8)2.3.3盥洗室水龙头的设计与布局 (9)3.结束语 (11)参考文献 (12)附件一：市场产品调查 (13)附件二：盥洗室附图 (14)任务说明书1设计项目：校内学生公寓盥洗室的改进设计2设计目的：课程设计是理论和实践相结合的重要环节，也是培养学生实际动手能力的有效途径。

通过本次课程设计，使学生能更加系统掌握安全人机工程学的原理、方法和内容，通过对某一具体的人机系统的分析评价和改进设计，提高人机工程学知识的应用能力，培养学生对人机实际问题的独立思考和解决的能力，形成较为系统和科学的思维体系，为以后专业工作和设计打下良好的基础。

3设计内容：3.1课题设计内容：1)调查课题的现状、呈现的特征、存在的问题并指出研究的意义和目的。

2)存在问题的原因分析以及评价过程与结论（运用人机工程有关理论，结合安全系统分析和评价的方法对问题的原因进行比较深入的分析，并就现状分析的结果作出评价，并得出结论等）。

3)对存在问题的改进措施和设计（包括改进设计的依据、原理、思路、实施1.3.方案（内容）和步骤等）。

4)本次设计的水平、存在的问题等总结。

3.2课程设计内容的具体方针：1)课程设计的意义：即完成此课题有何意义和实用价值；2)课程设计资料：必须来源于现场的实际，不得假设推断；3)课程设计的分析：对获取的资料进行归纳、分类、统计分析，并列表说明等；4)课程设计的设计：既对原来系统或者设计中存在的问题依据人机匹配的原理进行改进和设计，使之符合人机工程学原理，体现以人为本的中心；5)课程设计的结论：在对资料分析的基础上，做出结论。
