蒸汽疏水阀的安装要点和注意事项

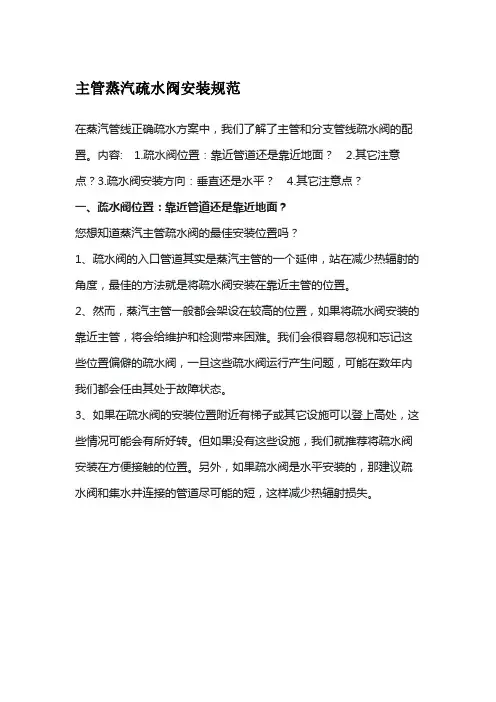

主管蒸汽疏水阀安装规范在蒸汽管线正确疏水方案中，我们了解了主管和分支管线疏水阀的配置。

内容: 1.疏水阀位置：靠近管道还是靠近地面？ 2.其它注意点？3.疏水阀安装方向：垂直还是水平？ 4.其它注意点？一、疏水阀位置：靠近管道还是靠近地面？您想知道蒸汽主管疏水阀的最佳安装位置吗？1、疏水阀的入口管道其实是蒸汽主管的一个延伸，站在减少热辐射的角度，最佳的方法就是将疏水阀安装在靠近主管的位置。

2、然而，蒸汽主管一般都会架设在较高的位置，如果将疏水阀安装的靠近主管，将会给维护和检测带来困难。

我们会很容易忽视和忘记这些位置偏僻的疏水阀，一旦这些疏水阀运行产生问题，可能在数年内我们都会任由其处于故障状态。

3、如果在疏水阀的安装位置附近有梯子或其它设施可以登上高处，这些情况可能会有所好转。

但如果没有这些设施，我们就推荐将疏水阀安装在方便接触的位置。

另外，如果疏水阀是水平安装的，那建议疏水阀和集水井连接的管道尽可能的短，这样减少热辐射损失。

蒸汽主管疏水阀安装示意图靠近管道：优点：热辐射损失缺点：给检测和维护疏水阀带来困难，可能导致这些被遗忘的疏水阀长期处于故障状态。

靠近地面：优点：方便维护和维修缺点：作为蒸汽主管的延伸，向下的垂直管道越长意味着热辐射损失越多。

（在不影响疏水阀运行的前提下，可以通过安装保温来减少热辐射损失）其它注意点当为蒸汽主管选择疏水阀时，TLV强烈推荐使用具有连续排水特性的疏水阀，例如自由浮球式。

如果集水井尺寸合适，冷凝水积存不到到主管时，也可以使用其它类型的疏水阀，诸如圆盘式，倒吊桶式或压力平衡热静力式。

主管不推荐使用双金属片式疏水阀，因为这种类型的疏水阀很可能导致主管内部都有冷凝水积存。

尤其是疏水阀安装在靠近管道的位置时，这样的情况将会更加严重。

二、疏水阀安装方向：垂直还是水平？1、从高架的蒸汽管道使用集水井收集冷凝水，如果受空间布局影响，可以从集水井接出管道直连一台疏水阀。

垂直安装和水平安装所需要的配置都是相同的，比如需要在疏水阀的前后安装截止阀，并设置旁通，所以在靠近地面的地方安装也就意味着需要更大的面积。

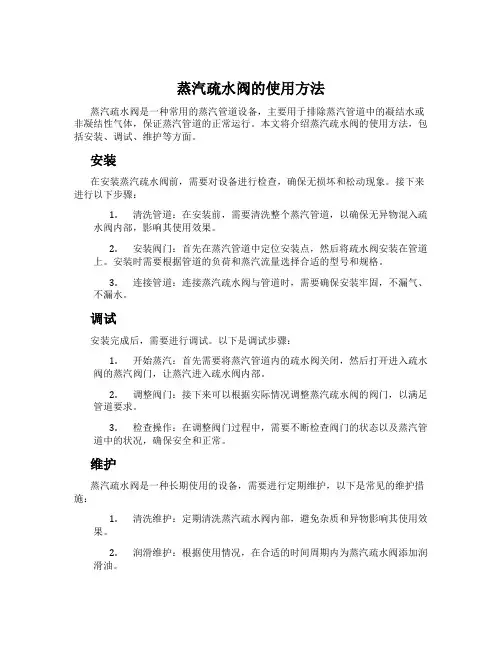

蒸汽疏水阀的使用方法蒸汽疏水阀是一种常用的蒸汽管道设备，主要用于排除蒸汽管道中的凝结水或非凝结性气体，保证蒸汽管道的正常运行。

本文将介绍蒸汽疏水阀的使用方法，包括安装、调试、维护等方面。

安装在安装蒸汽疏水阀前，需要对设备进行检查，确保无损坏和松动现象。

接下来进行以下步骤：1.清洗管道：在安装前，需要清洗整个蒸汽管道，以确保无异物混入疏水阀内部，影响其使用效果。

2.安装阀门：首先在蒸汽管道中定位安装点，然后将疏水阀安装在管道上。

安装时需要根据管道的负荷和蒸汽流量选择合适的型号和规格。

3.连接管道：连接蒸汽疏水阀与管道时，需要确保安装牢固，不漏气、不漏水。

调试安装完成后，需要进行调试。

以下是调试步骤：1.开始蒸汽：首先需要将蒸汽管道内的疏水阀关闭，然后打开进入疏水阀的蒸汽阀门，让蒸汽进入疏水阀内部。

2.调整阀门：接下来可以根据实际情况调整蒸汽疏水阀的阀门，以满足管道要求。

3.检查操作：在调整阀门过程中，需要不断检查阀门的状态以及蒸汽管道中的状况，确保安全和正常。

维护蒸汽疏水阀是一种长期使用的设备，需要进行定期维护，以下是常见的维护措施：1.清洗维护：定期清洗蒸汽疏水阀内部，避免杂质和异物影响其使用效果。

2.润滑维护：根据使用情况，在合适的时间周期内为蒸汽疏水阀添加润滑油。

3.备用维护：当蒸汽疏水阀损坏或失效时，及时更换备用设备，避免影响蒸汽管道的正常运行。

总结在蒸汽管道中，蒸汽疏水阀的作用不可忽视。

安装、调试和维护都是保证蒸汽管道正常运行的必要过程。

通过掌握以上方法和技巧，可以有效地保障蒸汽管道的安全和稳定运行。

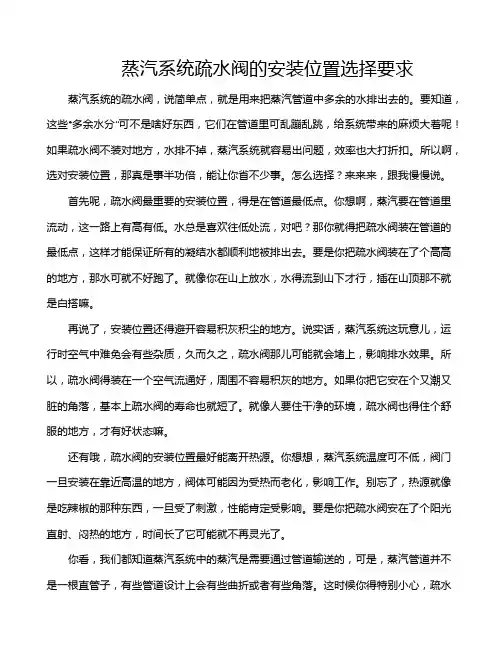

蒸汽系统疏水阀的安装位置选择要求蒸汽系统的疏水阀，说简单点，就是用来把蒸汽管道中多余的水排出去的。

要知道，这些“多余水分”可不是啥好东西，它们在管道里可乱蹦乱跳，给系统带来的麻烦大着呢！如果疏水阀不装对地方，水排不掉，蒸汽系统就容易出问题，效率也大打折扣。

所以啊，选对安装位置，那真是事半功倍，能让你省不少事。

怎么选择？来来来，跟我慢慢说。

首先呢，疏水阀最重要的安装位置，得是在管道最低点。

你想啊，蒸汽要在管道里流动，这一路上有高有低。

水总是喜欢往低处流，对吧？那你就得把疏水阀装在管道的最低点，这样才能保证所有的凝结水都顺利地被排出去。

要是你把疏水阀装在了个高高的地方，那水可就不好跑了。

就像你在山上放水，水得流到山下才行，插在山顶那不就是白搭嘛。

再说了，安装位置还得避开容易积灰积尘的地方。

说实话，蒸汽系统这玩意儿，运行时空气中难免会有些杂质，久而久之，疏水阀那儿可能就会堵上，影响排水效果。

所以，疏水阀得装在一个空气流通好，周围不容易积灰的地方。

如果你把它安在个又潮又脏的角落，基本上疏水阀的寿命也就短了。

就像人要住干净的环境，疏水阀也得住个舒服的地方，才有好状态嘛。

还有哦，疏水阀的安装位置最好能离开热源。

你想想，蒸汽系统温度可不低，阀门一旦安装在靠近高温的地方，阀体可能因为受热而老化，影响工作。

别忘了，热源就像是吃辣椒的那种东西，一旦受了刺激，性能肯定受影响。

要是你把疏水阀安在了个阳光直射、闷热的地方，时间长了它可能就不再灵光了。

你看，我们都知道蒸汽系统中的蒸汽是需要通过管道输送的，可是，蒸汽管道并不是一根直管子，有些管道设计上会有些曲折或者有些角落。

这时候你得特别小心，疏水阀要安装在那些“弯曲”或“死角”的地方。

这些地方容易积水，蒸汽流动起来也不太顺畅。

那疏水阀这个“排水工”就得发挥作用，把那些藏在角落里的水分一口气带走，不然时间久了，管道就会被水堵住，影响整个系统的运作。

要说起来，疏水阀的安装位置还得考虑到检修方便。

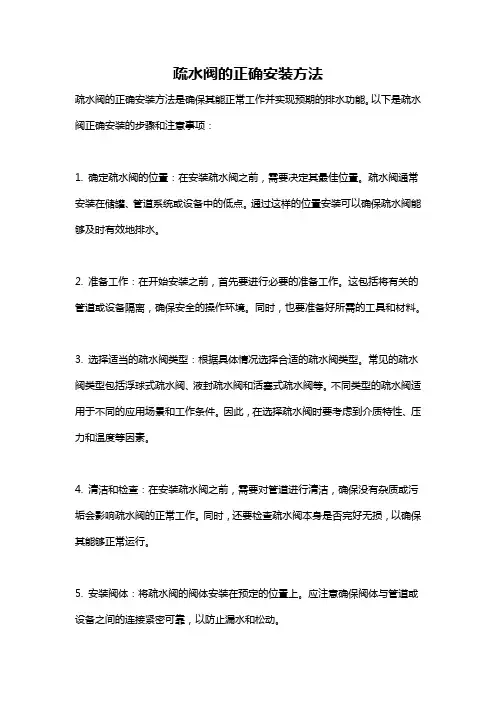

疏水阀的正确安装方法疏水阀的正确安装方法是确保其能正常工作并实现预期的排水功能。

以下是疏水阀正确安装的步骤和注意事项：1. 确定疏水阀的位置：在安装疏水阀之前，需要决定其最佳位置。

疏水阀通常安装在储罐、管道系统或设备中的低点。

通过这样的位置安装可以确保疏水阀能够及时有效地排水。

2. 准备工作：在开始安装之前，首先要进行必要的准备工作。

这包括将有关的管道或设备隔离，确保安全的操作环境。

同时，也要准备好所需的工具和材料。

3. 选择适当的疏水阀类型：根据具体情况选择合适的疏水阀类型。

常见的疏水阀类型包括浮球式疏水阀、液封疏水阀和活塞式疏水阀等。

不同类型的疏水阀适用于不同的应用场景和工作条件。

因此，在选择疏水阀时要考虑到介质特性、压力和温度等因素。

4. 清洁和检查：在安装疏水阀之前，需要对管道进行清洁，确保没有杂质或污垢会影响疏水阀的正常工作。

同时，还要检查疏水阀本身是否完好无损，以确保其能够正常运行。

5. 安装阀体：将疏水阀的阀体安装在预定的位置上。

应注意确保阀体与管道或设备之间的连接紧密可靠，以防止漏水和松动。

6. 连接管道：在安装阀体后，需要将合适的管道连接到疏水阀上。

这包括进水口和排水口的连接。

确保连接部位的密封性，以防止漏水。

7. 调整疏水阀设置：根据实际需求，调整疏水阀的设置。

包括设置排水压力、打开高度和关闭温度等参数。

确保这些参数设置合理和准确，以满足预期的排水要求。

8. 连接电气控制：对于某些类型的疏水阀，可能需要连接电气控制设备。

在连接电气控制之前，确保电气设备的可用性和正常工作。

同时，按照正确的电气连接方法将控制设备与疏水阀连接。

9. 进行测试：一旦完成安装和调试，应进行适当的测试。

这包括测试疏水阀的打开和关闭功能，以及排水性能等。

根据测试结果，对需要进行的调整和改进进行必要的修改。

10. 监测和维护：完成安装和测试之后，应定期监测和维护疏水阀。

这包括检查疏水阀及其连接部位的漏水情况，以及清理阀芯等。

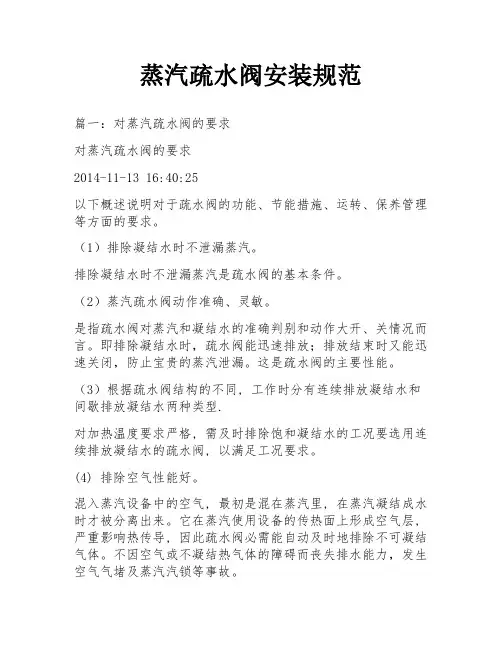

蒸汽疏水阀安装规范篇一：对蒸汽疏水阀的要求对蒸汽疏水阀的要求2014-11-13 16:40:25以下概述说明对于疏水阀的功能、节能措施、运转、保养管理等方面的要求。

（1）排除凝结水时不泄漏蒸汽。

排除凝结水时不泄漏蒸汽是疏水阀的基本条件。

（2）蒸汽疏水阀动作准确、灵敏。

是指疏水阀对蒸汽和凝结水的准确判别和动作大开、关情况而言。

即排除凝结水时，疏水阀能迅速排放；排放结束时又能迅速关闭，防止宝贵的蒸汽泄漏。

这是疏水阀的主要性能。

（3）根据疏水阀结构的不同, 工作时分有连续排放凝结水和间歇排放凝结水两种类型.对加热温度要求严格, 需及时排除饱和凝结水的工况要选用连续排放凝结水的疏水阀, 以满足工况要求。

(4) 排除空气性能好。

混入蒸汽设备中的空气, 最初是混在蒸汽里, 在蒸汽凝结成水时才被分离出来。

它在蒸汽使用设备的传热面上形成空气层, 严重影响热传导, 因此疏水阀必需能自动及时地排除不可凝结气体。

不因空气或不凝结热气体的障碍而丧失排水能力，发生空气气堵及蒸汽汽锁等事故。

（5）压力变化是不影响正常工作。

如果压力稍有变动疏水阀性能就受到影响, 甚至停止动作是不行的, 在这种情况下需要他的性能不受影响, 并能适应于所规定的额定值内的任何压力。

（6）要求疏水阀的允许背压率高，这样有利于凝结水回收。

（7）容易检修和保养，也就是说要减少维修费用。

（8）实用性高。

疏水阀应体积小、重量轻、寿命长。

● 一台疏水阀如果能具备以上的工作/ 设计特点，该蒸汽加热系统就能达到如下的效果：（1）蒸汽换热效率快。

（2）使加热设备达到最高温度; 从而获得最高热效率;达到最高生产力。

（3）减少冷车启动时间; 获得最佳燃料效益而减少生产成本; 减少维修费用.● 重要的是, 正确选型\ 安装和维修能使蒸汽和费用的浪费达到最小。

（注：可能在某些场合，疏水阀不需具备上述的设计特点, 但是, 在大部分情况下疏水阀具备以上的特点, 会带来最佳的效果。

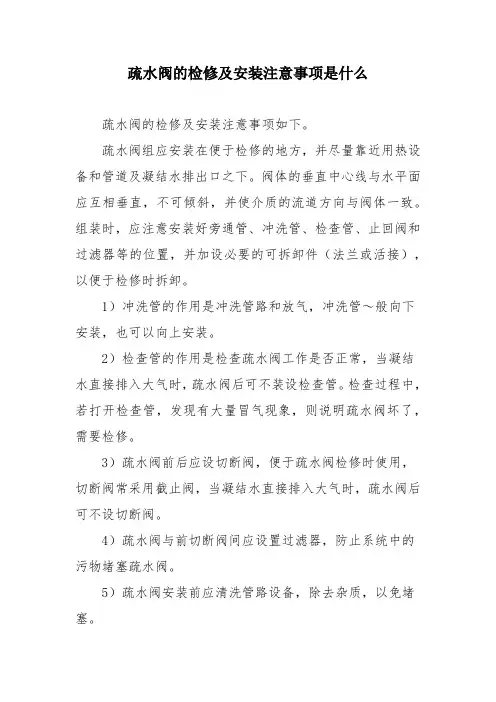

疏水阀的检修及安装注意事项是什么
疏水阀的检修及安装注意事项如下。

疏水阀组应安装在便于检修的地方，并尽量靠近用热设备和管道及凝结水排出口之下。

阀体的垂直中心线与水平面应互相垂直，不可倾斜，并使介质的流道方向与阀体一致。

组装时，应注意安装好旁通管、冲洗管、检查管、止回阀和过滤器等的位置，并加设必要的可拆卸件（法兰或活接），以便于检修时拆卸。

1）冲洗管的作用是冲洗管路和放气，冲洗管～般向下安装，也可以向上安装。

2）检查管的作用是检查疏水阀工作是否正常，当凝结水直接排入大气时，疏水阀后可不装设检查管。

检查过程中，若打开检查管，发现有大量冒气现象，则说明疏水阀坏了，需要检修。

3）疏水阀前后应设切断阀，便于疏水阀检修时使用，切断阀常采用截止阀，当凝结水直接排入大气时，疏水阀后可不设切断阀。

4）疏水阀与前切断阀间应设置过滤器，防止系统中的污物堵塞疏水阀。

5）疏水阀安装前应清洗管路设备，除去杂质，以免堵塞。

6）疏水阀安装有方向性，不可反装，安装时应注意阀体上箭头方向与管内介质流动方向相同。

7）蒸汽疏水阀进口应有不小于0.003的坡度，坡向疏水阀；出口管路应有不小于0.003的坡度，坡向排水点。

8）疏水阀应尽量安装在设备的下方和易于排水的地方。

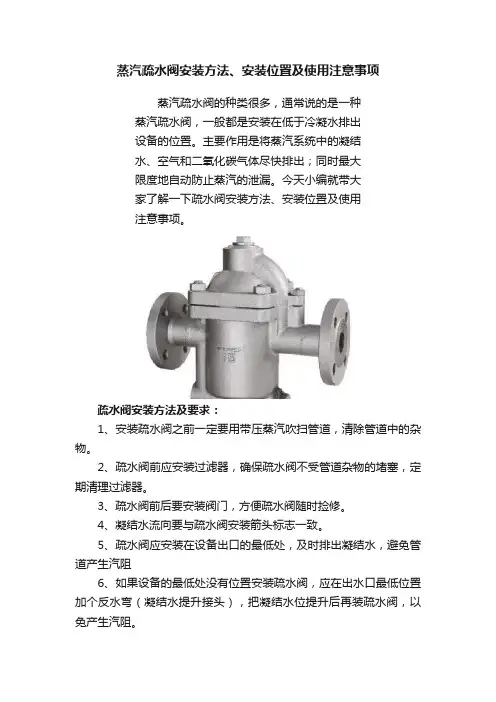

蒸汽疏水阀安装方法、安装位置及使用注意事项蒸汽疏水阀的种类很多，通常说的是一种蒸汽疏水阀，一般都是安装在低于冷凝水排出设备的位置。

主要作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出；同时最大限度地自动防止蒸汽的泄漏。

今天小编就带大家了解一下疏水阀安装方法、安装位置及使用注意事项。

疏水阀安装方法及要求：1、安装疏水阀之前一定要用带压蒸汽吹扫管道，清除管道中的杂物。

2、疏水阀前应安装过滤器，确保疏水阀不受管道杂物的堵塞，定期清理过滤器。

3、疏水阀前后要安装阀门，方便疏水阀随时捡修。

4、凝结水流向要与疏水阀安装箭头标志一致。

5、疏水阀应安装在设备出口的最低处，及时排出凝结水，避免管道产生汽阻6、如果设备的最低处没有位置安装疏水阀，应在出水口最低位置加个反水弯（凝结水提升接头），把凝结水位提升后再装疏水阀，以免产生汽阻。

7、疏水阀的出水管不应浸在水里。

（如果浸在水里，应在弯曲处钻个孔，破坏真空，防止沙土回吸。

）8、机械型疏水阀要水平安装。

9、蒸汽疏水阀不要串联安装。

10、每台设备应该各自安装疏水阀。

11、热静力型疏水阀前需要有一米以上不保温的过冷管，其它形式疏水阀应尽量靠近设备。

12、滚筒式烘干（带虹吸管型）设备选用疏水阀时请注明：选用带防汽阻装置的疏水阀，避免设备产生汽锁。

13、疏水阀后如有凝结水回收，疏水阀出水管应从回收总管的上面接入总管，减少背压，防止回流。

14、疏水阀后如有凝结水回收，不同压力等级的管线要分开回收。

15、疏水阀后凝结水回收总管不能爬坡，会增加疏水阀的背压。

16、疏水阀后凝结水进入回收总管前要安装止回阀，防止凝结水回流。

17、在蒸汽管道上装疏水阀，主管道要设一个接近主管道半径的凝结水集水井，然后再用小管引至疏水阀。

18、机械型疏水阀长期不用，要卸下排污螺丝把里面的水放掉，以防冰冻。

19、发现疏水阀跑汽，要及时排污和清理过滤网，根据实际使用情况勤检查，遇有故障随时修理。

每年至少要检修一次，清除里面的杂质。

蒸汽疏水阀的选型、安装、使用、维护导则蒸汽疏水阀是蒸汽系统中非常重要的一部分，它的作用是排除蒸汽系统中产生的凝结水，保证蒸汽系统的正常运行。

选型、安装、使用和维护蒸汽疏水阀是确保蒸汽系统安全运行的关键步骤。

本文将从选型、安装、使用和维护四个方面介绍蒸汽疏水阀的相关知识，希望对大家在日常工作中有所帮助。

一、选型1.确定工作压力和温度：在选择蒸汽疏水阀时，首先要确定蒸汽系统的工作压力和温度，以便选择合适的蒸汽疏水阀工作参数。

一般来说，蒸汽系统的工作压力和温度越高，所需的蒸汽疏水阀就越大。

2.选择合适的材质：根据蒸汽系统中介质的性质选择合适的蒸汽疏水阀材质，一般蒸汽系统中使用不锈钢、碳钢等材质的蒸汽疏水阀。

3.考虑排放量：蒸汽系统中产生的凝结水量越大，所需的蒸汽疏水阀排放量就越大，因此在选择蒸汽疏水阀时要考虑凝结水的排放量。

4.注意疏水阀的类型：根据蒸汽系统的需要，选择合适的蒸汽疏水阀类型，一般分为浮球式、浮簧式、瞬时动作式等类型。

二、安装1.安装位置：蒸汽疏水阀一般安装在蒸汽系统的最低处，以便排放凝结水，同时要保证操作和维护的方便。

2.安装注意事项：在安装蒸汽疏水阀时，要确保其与管道连接牢固，不得有泄漏现象，同时要保证蒸汽疏水阀的排放口通畅。

3.调试和验收：安装完成后，需要对蒸汽疏水阀进行调试和验收，确保其正常运行。

三、使用1.操作规程：蒸汽疏水阀的使用应按照操作规程进行，禁止随意调整蒸汽疏水阀的参数。

2.定期检查：定期对蒸汽疏水阀进行检查，确保其正常运行，一旦发现异常情况，应及时处理。

3.加强保养：定期对蒸汽疏水阀进行清洗、润滑、调整，延长其使用寿命。

四、维护1.清洗：定期对蒸汽疏水阀进行清洗，清除其中的杂质，以免影响其正常运行。

2.润滑：对蒸汽疏水阀的活动部件进行润滑，减少摩擦，延长使用寿命。

3.测试：定期对蒸汽疏水阀进行性能测试，确保其安全可靠。

综上所述，蒸汽疏水阀的选型、安装、使用和维护是蒸汽系统运行安全的重要保障。

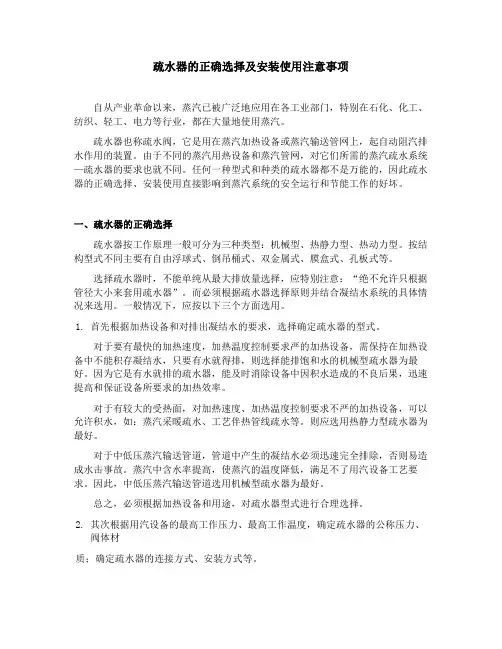

疏水器的正确选择及安装使用注意事项自从产业革命以来，蒸汽已被广泛地应用在各工业部门，特别在石化、化工、纺织、轻工、电力等行业，都在大量地使用蒸汽。

疏水器也称疏水阀，它是用在蒸汽加热设备或蒸汽输送管网上，起自动阻汽排水作用的装置。

由于不同的蒸汽用热设备和蒸汽管网，对它们所需的蒸汽疏水系统—疏水器的要求也就不同。

任何一种型式和种类的疏水器都不是万能的，因此疏水器的正确选择、安装使用直接影响到蒸汽系统的安全运行和节能工作的好坏。

一、疏水器的正确选择疏水器按工作原理一般可分为三种类型：机械型、热静力型、热动力型。

按结构型式不同主要有自由浮球式、倒吊桶式、双金属式、膜盒式、孔板式等。

选择疏水器时，不能单纯从最大排放量选择，应特别注意：“绝不允许只根据管径大小来套用疏水器”。

而必须根据疏水器选择原则并结合凝结水系统的具体情况来选用。

一般情况下，应按以下三个方面选用。

1.首先根据加热设备和对排出凝结水的要求，选择确定疏水器的型式。

对于要有最快的加热速度，加热温度控制要求严的加热设备，需保持在加热设备中不能积存凝结水，只要有水就得排，则选择能排饱和水的机械型疏水器为最好。

因为它是有水就排的疏水器，能及时消除设备中因积水造成的不良后果，迅速提高和保证设备所要求的加热效率。

对于有较大的受热面，对加热速度、加热温度控制要求不严的加热设备，可以允许积水，如：蒸汽采暖疏水、工艺伴热管线疏水等。

则应选用热静力型疏水器为最好。

对于中低压蒸汽输送管道，管道中产生的凝结水必须迅速完全排除，否则易造成水击事故。

蒸汽中含水率提高，使蒸汽的温度降低，满足不了用汽设备工艺要求。

因此，中低压蒸汽输送管道选用机械型疏水器为最好。

总之，必须根据加热设备和用途，对疏水器型式进行合理选择。

2.其次根据用汽设备的最高工作压力、最高工作温度，确定疏水器的公称压力、阀体材质；确定疏水器的连接方式、安装方式等。

疏水器的公称压力一般分为：0.6Mpa、1.0Mpa、2.0Mpa、0.6Mpa、2.5Mpa、4.0Mpa、5.0Mpa。

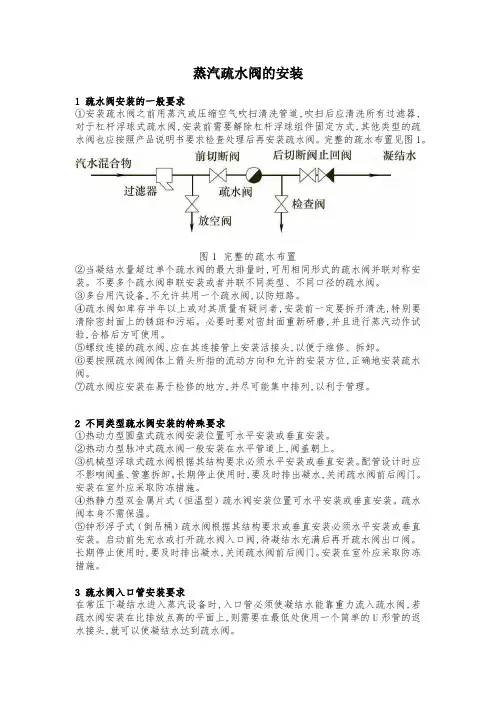

蒸汽疏水阀的安装1 疏水阀安装的一般要求①安装疏水阀之前用蒸汽或压缩空气吹扫清洗管道,吹扫后应清洗所有过滤器,对于杠杆浮球式疏水阀,安装前需要解除杠杆浮球组件固定方式,其他类型的疏水阀也应按照产品说明书要求检查处理后再安装疏水阀。

完整的疏水布置见图1。

图1 完整的疏水布置②当凝结水量超过单个疏水阀的最大排量时,可用相同形式的疏水阀并联对称安装。

不要多个疏水阀串联安装或者并联不同类型、不同口径的疏水阀。

③多台用汽设备,不允许共用一个疏水阀,以防短路。

④疏水阀如库存半年以上或对其质量有疑问者,安装前一定要拆开清洗,特别要清除密封面上的锈斑和污垢。

必要时要对密封面重新研磨,并且进行蒸汽动作试验,合格后方可使用。

⑤螺纹连接的疏水阀,应在其连接管上安装活接头,以便于维修、拆卸。

⑥要按照疏水阀阀体上箭头所指的流动方向和允许的安装方位,正确地安装疏水阀。

⑦疏水阀应安装在易于检修的地方,并尽可能集中排列,以利于管理。

2 不同类型疏水阀安装的特殊要求①热动力型圆盘式疏水阀安装位置可水平安装或垂直安装。

②热动力型脉冲式疏水阀一般安装在水平管道上,阀盖朝上。

③机械型浮球式疏水阀根据其结构要求必须水平安装或垂直安装。

配管设计时应不影响阀盖、管塞拆卸。

长期停止使用时,要及时排出凝水,关闭疏水阀前后阀门。

安装在室外应采取防冻措施。

④热静力型双金属片式（恒温型）疏水阀安装位置可水平安装或垂直安装。

疏水阀本身不需保温。

⑤钟形浮子式（倒吊桶）疏水阀根据其结构要求或垂直安装必须水平安装或垂直安装。

启动前先充水或打开疏水阀入口阀,待凝结水充满后再开疏水阀出口阀。

长期停止使用时,要及时排出凝水,关闭疏水阀前后阀门。

安装在室外应采取防冻措施。

3 疏水阀入口管安装要求在常压下凝结水进入蒸汽设备时,入口管必须使凝结水能靠重力流入疏水阀,若疏水阀安装在比排放点高的平面上,则需要在最低处使用一个简单的U形管的返水接头,就可以使凝结水达到疏水阀。

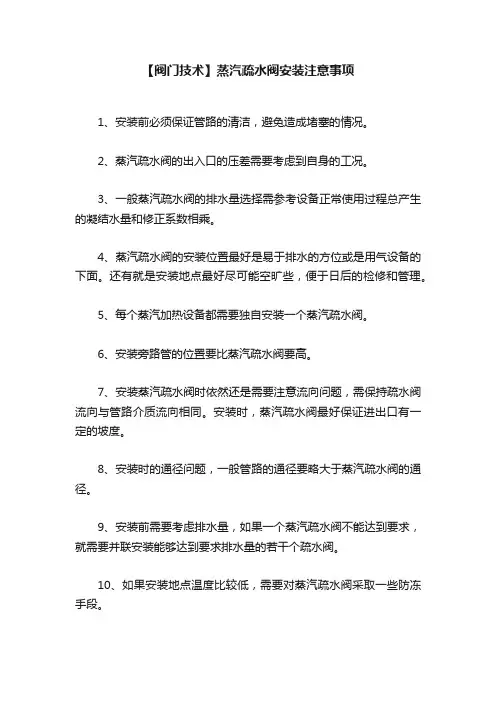

【阀门技术】蒸汽疏水阀安装注意事项
1、安装前必须保证管路的清洁，避免造成堵塞的情况。

2、蒸汽疏水阀的出入口的压差需要考虑到自身的工况。

3、一般蒸汽疏水阀的排水量选择需参考设备正常使用过程总产生的凝结水量和修正系数相乘。

4、蒸汽疏水阀的安装位置最好是易于排水的方位或是用气设备的下面。

还有就是安装地点最好尽可能空旷些，便于日后的检修和管理。

5、每个蒸汽加热设备都需要独自安装一个蒸汽疏水阀。

6、安装旁路管的位置要比蒸汽疏水阀要高。

7、安装蒸汽疏水阀时依然还是需要注意流向问题，需保持疏水阀流向与管路介质流向相同。

安装时，蒸汽疏水阀最好保证进出口有一定的坡度。

8、安装时的通径问题，一般管路的通径要略大于蒸汽疏水阀的通径。

9、安装前需要考虑排水量，如果一个蒸汽疏水阀不能达到要求，就需要并联安装能够达到要求排水量的若干个疏水阀。

10、如果安装地点温度比较低，需要对蒸汽疏水阀采取一些防冻手段。

11、可以在蒸汽疏水阀进出口分别安装截断阀，这样可以使今后的检修清理工作变得更方便。

也可以适当安装止回阀，防止介质回流。

12、在工作过程中，需保证旁通管、冲洗管和检查管关闭严实，依照情况而定，尽量不要设置，如果操作不当或是没有正常关闭，都会使得蒸汽大量耗损。

蒸汽疏水阀配管安装说明
1、疏水阀的入口管：
1）疏水阀的入口管应设在加热设备的最低点，这样凝结水不会在设备内积聚。

2）设备凝结水出口至疏水阀的入口管段应尽可能的短，且使凝结水自然流入到疏水阀型腔中。

3）疏水阀入口管段如为水平铺设，则应坡向疏水阀；这样，可以防止凝液流动不畅或产生水锤。

4）疏水阀入口管径应按凝结水量计算，管道布置应尽量减少拐弯。

5） 疏水阀安装的位置必须比凝结水出口低。

6）在设备凝结水出口管的最低点进入疏水阀前，应设 “DN20或DN25排污阀” 。

2、 阀水阀的出口管：
1）为使疏水阀的出口管段尽量减少背压，故管径要大而短，少拐弯，并尽量减少向上的立管。

2）出口管径应按汽液混相计算，一般应比疏水阀口径大1~2级。

3）在疏水阀出口段上“DN20或DN25检查阀” 。

4）为保证凝结水畅通，各支管与凝结水管网相接宜采用顺流，由管道上方45°斜角进入，如图所示：
3、疏水阀的旁通管线：
对于设备上安装的蒸汽疏水阀，需设“旁通管路” ，旁通管线应与疏水阀平行安装，同时在运行时，保证旁通阀不泄露蒸汽。

4、杠杆式疏水阀必须水平安装。

蒸汽疏水阀的使用方法简介蒸汽疏水阀是一种用于控制管道和设备中产生的凝结水的工具。

正常使用情况下，疏水阀应该完好无损，能够准确地控制凝结水的排放。

本文将介绍蒸汽疏水阀的使用方法和维护注意事项。

使用方法1.安装位置疏水阀的安装位置至关重要，应该安装在水平或者略微向下的方向，以保证凝结水能够顺畅地流入疏水阀，并排出管道。

过高或者过低的安装位置都会影响疏水阀的正常工作，导致生产中出现问题。

2.排气操作在安装疏水阀之前，需要进行排气操作，确保管道中没有空气，否则会影响疏水阀的排水功能。

排气操作的方法很简单，只需要在疏水阀处打开排气阀门，直到排出空气即可。

3.调整压力疏水阀具有自动调节压力的功能，但是在使用中，我们仍然需要根据实际情况进行调整。

如果压力过高，疏水阀的排水能力会受到限制，反之，排水量会过大。

因此，我们需要根据具体情况进行调整，确保疏水阀能够正常排水。

4.维护保养疏水阀的维护保养也是至关重要的一环。

平时需要定期检查疏水阀的工作状态，如果发现疏水阀的排水量不足，或者出现漏水等问题，需要及时进行检修。

此外，冬季使用时，需要特别注意保温措施，以防止结冰影响正常工作。

注意事项1.使用前需要对疏水阀的安装位置进行仔细考虑，确保安装位置合理。

2.在使用前，需要对疏水阀进行排气操作，确保管道中没有空气。

3.在使用中，需要根据实际情况调整压力，以确保疏水阀的正常工作。

4.在使用和检修过程中，需要格外注意安全问题，避免发生意外事故。

5.定期对疏水阀进行检查和维护，确保疏水阀的正常工作。

结论蒸汽疏水阀作为一种用于控制管道和设备中产生的凝结水的工具，在生产中具有重要的作用。

因此，正确使用蒸汽疏水阀，并注意维护保养工作，能够有效地延长其使用寿命，保证生产的正常进行。

蒸汽疏水阀的安装位置需要考虑以下因素：
1. 便于检测和维修：蒸汽疏水阀应安装在易于检测和维修的位置。

2. 低于疏水点或积水点：蒸汽疏水阀应尽可能低于疏水点或积水点。

3. 靠近疏水点：蒸汽疏水阀应尽可能靠近疏水点，以防止蒸汽汽锁和排放能力影响。

4. 工作压力：实际使用工况不能超过其阀体上标明最大允许压力和温度，不能超过最大工作压力，否则难以确保安全有效地工作。

5. 过滤器：对于某些带内置挡板式过滤器的疏水阀，建议安装单独的Y形过滤器以便于清洁。

6. 观视镜和止回阀：观视镜应安装于离喷排式疏水阀下游至少一米处，当排水管中存在背压时，应在蒸汽疏水阀下游安装止回阀，止回阀也应安装于距喷排式疏水阀下游一米处。

7. 蒸汽系统的低点和垂直升高的管段前应设置启动疏水和经常疏水装置，同坡向顺坡每隔400\~500m，逆坡每隔200\~300m。

8. 机械型蒸汽疏水阀和热动力型蒸汽疏水阀应尽量靠近用汽设备；热静力型蒸汽疏水阀安装位置应离开用汽设备1m左右的距离。

9. 下降管：蒸汽疏水阀应低于蒸汽系统安装，且疏水阀上游应有150mm左右的小口径下降管，否则在低负荷时热静力和双金属被冷凝水温度控制，便会导致疏水阀的误操作。

如需获取更多关于蒸汽疏水阀的安装距离的信息，建议咨询专
业的工程师获取帮助。

蒸汽疏水阀安装时的注意事项
蒸汽系统性能在得到充分利用的基础之上，还需要正确选定蒸汽疏水阀。

蒸汽疏水阀在安装时，必须考虑安装的存在一定的注意事项。

杭州瓦特节能工程有限公司蒸汽工程师认为造成蒸汽疏水阀工作故障的主要原因除蒸汽疏水阀本身以外，蒸汽疏水阀出入口处的管道及周边安装的相关附属管道元件及是否正确安装蒸汽孩水阀也是原因。

在安装蒸汽疏水阀之前必须注意以下各事项。

1）流体的流动方闻
瓦特节能的蒸汽疏水阀本体标有冷凝水流向表示，请务必按照此流动方向并确认此流动方向与管道的流动方向一致，谨防出现出入口处倒装的现象。

IS0规格中详细标明蒸汽疏水阀必须标注流体的流动方向。

2）阀体上下面
在水平安装蒸汽疏水阀时，请务必确认蒸汽疏水阀的上部与下部，谨防在安装时出现上下颠倒的现象。

瓦特节能的蒸汽疏水阀在出厂时为防止类似的错误安装发生，会在部分蒸汽流水阀的本体上标注“TOP”的标示表为上部。

3）倾斜角度
蒸汽疏水阀在安装时基本上需要保特阀体为垂直状态。

热动力式蒸汽疏水阀可以允许一定倾斜或是横向安装以外，其余类型的蒸汽疏水阀原则上均需要保持垂直状态进行安装。

请事先务必确认疏水阀类型，正确地使用疏水阀说明书。

4）安装时的维修空间
维修空间与蒸汽疏水阀的工作与性能无直接的关系，但是蒸汽疏水阀为磨损产品需要进行能修或是更换，请事先确保足够的维修空间和操作便利。

蒸汽疏水阀安装注意事项蒸汽疏水阀是在蒸汽管道中具有排水、疏水和截止功能的一种重要设备。

安装蒸汽疏水阀时，需要严格遵循操作规范，确保疏水阀能够正常运行，保证设备的安全和运行效率。

本文将介绍蒸汽疏水阀安装时的注意事项。

1. 设备选择在选购蒸汽疏水阀时，必须根据实际工况和设备参数来选择合适的型号。

应根据设备的最大使用压力、最大温度、管道尺寸等指标进行匹配。

在选购的同时还要关注疏水阀的材质和制造工艺是否符合工业标准，并检查产品合格证书和相关检验报告是否齐全。

2. 安装位置蒸汽疏水阀的安装位置应该选择在必要的位置，可以排除管路中的凝结水，防止设备受到水锤的影响。

同时，应根据管路的倾斜度和结构特点，选择合适的安装方式，保证蒸汽疏水阀的排水功能能够发挥到最大。

3. 安装过程蒸汽疏水阀的安装步骤如下：1.清理管道：应清理管道内的杂物和锈垢，同时检查管道的内部结构是否完好，确定安装位置。

2.安装支架：选择合适的支架，并且根据管道的内部结构，安装疏水阀的支架，使其与管道内壁紧密贴合。

3.安装疏水阀：将疏水阀安装到支架上，并且根据安装者手册中的说明进行连接操作，如阀门与管道连接，将螺丝和垫圈固定好。

4.测试：安装完成后进行测试，在保证没有负压的情况下进行可靠性测试，检查密封性和排气性能是否符合要求。

4. 注意事项安装蒸汽疏水阀时，还需注意以下事项：1.不要反转安装：疏水阀是一种单向阀门，必须按照箭头的方向安装，不要反转。

2.防止过紧拧紧：在连接螺丝和垫圈时，要避免过紧或过松的情况，以免影响密封性。

3.阀门应保持通畅：在安装过程中，应检查阀门是否通畅，如果有积水或杂物应及时清理。

4.阀门应保持升降灵活：为了保持阀门的正常运行，在平时使用中应注意保持升降灵活，随时检查和维护。

5. 维护保养为了确保蒸汽疏水阀的长期稳定运行，需要定期进行维护保养。

在使用中需要注意以下事项：1.定期清洗：定期清洗管道内部，特别是疏水阀及周围部分，并清除可能影响其正常工作的杂物。
