一、概述电机交流接触器和热继电器是工业中常用的控制设备，它们在电机和设备的启动、停止和保护过程中起着重要的作用。
本文将围绕三相2.2kw电机，探讨其在工业应用中的交流接触器和热继电器的选择、安装和使用。
二、交流接触器的选择和安装1. 选择在选择交流接触器时，需要考虑电机的额定电流和工作环境温度，以确保交流接触器能够正常工作并具备足够的容量。
对于2.2kw电机，通常选择额定电流为5-7A的交流接触器，以确保其在启动和停止过程中能够可靠地切断或通电。
2. 安装在安装交流接触器时，需注意以下事项：a) 接线端子的正确连接，确保与电机和控制回路的连接正确无误；b) 固定安装，确保交流接触器安装牢固，不会因为振动或外力而移位或脱落；c) 通风散热，确保交流接触器周围空间足够，以保证其正常散热和工作。
三、热继电器的选择和安装1. 选择热继电器是用于保护电机的重要设备，它能够监测电机的工作电流，并在超过设定值时切断电路，从而起到保护电机的作用。
对于3相2.2kw电机，热继电器的选择需要考虑额定电流和过载保护特性，并根据电机的额定电流和工作环境温度确定合适的型号。
2. 安装在安装热继电器时，需注意以下事项：a) 调整过载保护参数，根据电机的额定电流和工作特性进行调整，确保热继电器能够在适当的时间内切断电路；b) 固定安装，同样需要确保热继电器牢固安装，并在安装位置周围留有足够空间，以保证正常散热；c) 接线连接，需要按照热继电器的说明书正确连接控制回路和电机，确保其正常工作。
四、交流接触器和热继电器的联动控制在实际工业应用中，交流接触器和热继电器通常需要进行联动控制，以实现电机的启动、停止和保护。
这需要通过控制回路和逻辑控制来实现，确保在各种工况下电机的安全运行。
五、总结电机交流接触器和热继电器在工业应用中起着重要作用，通过选择合适的型号、正确的安装和联动控制，能够有效保护和控制电机的工作。
在实际使用中，需要严格按照相关规范和说明书进行操作，以确保设备的安全可靠运行。
CJ40系列交流接触器技术参数用途CJ40系列交流接触器主要用于交流50Hz或60Hz，额定电压至660V或1140V，电流至1000A的电力系统中接通和分断电器，并与适当的热继电器或电子保护装置组合成电动机超动器，以保护可能发生的电路过载。
特点强吹弧触头系统；栅片式塑料灭弧罩；体积小，结构紧凑飞弧距离小正常工作条件.海拔不超过2000m；周围空气相对温度在最高温度为+40℃且24小时平均值不超过+35℃；周围空气温度下限-5℃；空气相对湿度在最高温度为+40℃时不超过90％，由于温度变化在产品上发生凝露的情况必须采取措旋；安装类别（过电压）为III类；安装面与垂直面的角度不大于+50，组成矿用起动的接触器倾斜度不大于150，250A以下规格的接触器允许在安装面内旋转900安装。
型号说明CJ 40-□□□CJ：交流接触器 40：设计代号□：基本规格代号用380V.AC-3的le表示□：矿用接触器用字母K表示，节能型用J表示□：辅助代号注：辅助规格代号共由五部分组成，根据需要按下列顺序选用：a 第一部分用字母"Y"表示一般型，可以不写出。
"N"表示可逆型；b 第二部分用1位数字表示电路极数：3、4，分别表示3极4极，3可以不写出；c 第三部分用2位数字表示最高额定工作电压："06"表示660V，可以不写出，"11"表示1140V；d 第四部分表示额定控制电压，用字母"AC"表示交流，"DC"表示直流，字母后用额定控制电源电压的数值表示，但"AC380"可以不写出；e 第五部分用字母"F"和2位数字表示辅助触头种类及数量，前一位数字表示常开辅助触头对数，后一位数字表示常闭辅助接触头对数，但F42可以不写出。
技术数据辅助触头外形安装尺寸。
热继电器CDR1系列-1CDR1系列热过载继电器CDR1系列热过载继电器主要适用于交流50Hz，主电路额定绝缘电压至660V，电流至150A的电力系统中作为三相交流电动机的过载、断相保护，并可与适当的交流接触器组合成电磁起动器。
该产品具有结构紧凑、体积小、功能齐全，具有过载保护、断相保护、温度补尝、手动及自动动复位、脱扣指示及测试等功能。
脱扣机构采用拉簧跳跃式机构，动作灵敏而迅速，并具有安装尺寸多种化。
热继电器CDR1系列-2主要技术参数1、热继电器的动作特性和温度补偿性能2、热元件额定电流、电流范围见表热继电器CDR2系列-1CDR2系列热继电器一、适用范围CDR2系列热继电器主要适用于交流50Hz(60Hz)，额定绝缘电压至660V额定电流至5 00A的电力线路中，用作三相感应电动机的过载与断相保护。
一般与CDC1(B) 系列交流接触器配合组成电磁起动器。
二、结构特征CDR2-16、25热继电器为磨擦脱扣式动作机构，带断相运转保护；CDR2-45、85为拉簧式脱扣动作机构(跳跃机构)，带断相保护；CD R2-105、170为背包跳跃机构，CDR2-250、370为回路带互感器的跳跃进式机构，均带断相保护。
热继电器CDR2系列-2主要技术参数1、热继电器的动作特性和温度补偿性能2、热继电器型号规格及辅助触头参数热继电器CDR2系列-3 3、热元件额定电流、电流范围见表热继电器CDR2系列-4热继电器JRS1(LR1-D)系列-1JRS1系列热继电器适用于交流50Hz、主电路额定电压至660V、额定电流0.1至80A的电路中，供交流电动机的过载及断相保护用。
它具有差动机构和温度补偿动能，可与CJX2列交流接触器插接安装。
本产品为引进法国TE公司技术制造的产品。
热继电器JRS1(LR1-D)热继电器JRS1(LR1-D)系列-3热继电器JRS1(LR1-D)系列-4热继电器JRS2(3UA5)系列-1JRS2系列热过载继电器JRS2系列热过载继电器主要适用于交流50/60Hz 、电压至660V ，电压660V ，电流0.1～630A 的电力系统中，供三相交流异步电动机作过载和断相保护之用，热过载继电器还能与C JX1系列交流触器组合安装于封闭的壳体内，构成电磁起动器使用。

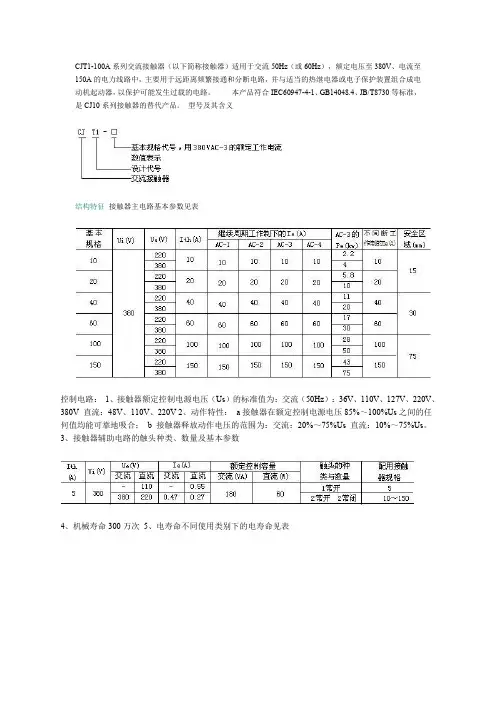

CJT1-100A系列交流接触器（以下简称接触器）适用于交流50Hz（或60Hz），额定电压至380V、电流至150A的电力线路中，主要用于远距离频繁接通和分断电路，并与适当的热继电器或电子保护装置组合成电动机起动器，以保护可能发生过载的电路。
本产品符合IEC60947-4-1、GB14048.4、JB/T8730等标准，是CJ10系列接触器的替代产品。
型号及其含义结构特征接触器主电路基本参数见表控制电路：1、接触器额定控制电源电压（Us）的标准值为：交流（50Hz）：36V、110V、127V、220V、380V 直流：48V、110V、220V 2、动作特性：a接触器在额定控制电源电压85%～100%Us之间的任何值均能可靠地吸合； b 接触器释放动作电压的范围为：交流：20%～75%Us 直流：10%～75%Us。
3、接触器辅助电路的触头种类、数量及基本参数4、机械寿命300万次5、电寿命不同使用类别下的电寿命见表外形及安装尺寸CJT1-10、20、40A外形及安装尺寸表CJT1-10、20、40A外形及安装尺寸表上海富继电气有限公司021-******** 5 1708101学校工作总结本学期，我校工作在全体师生的大力支持下，按照学校工作计划及行事历工作安排，紧紧围绕提高教育教学质量的工作思路，不断强化学校内部管理，着力推进教师队伍建设，进一步提高学校办学水平，提升学校办学品位，取得了显著的成绩。
现将我校一学期来的工作总结如下：一、德育工作本学期我校德育工作围绕学校工作中心，精心安排了“文明守纪”、“良好习惯养成”、“光辉的旗帜”、“争先创优”等主题教育月活动，从培养学生的行为规范，狠抓养成教育入手，注重务实，探索途径，加强针对性、实效性和全面性，真正把德育工作落到实处。
1.强化学生养成教育，培养学生良好习惯。
本学期，我校德育工作十分注重学生的常规管理，尤其重视对学生的养成教育。
一是利用班队会、红领巾广播站、国旗下演讲对学生进行品德熏陶。
CJX2交流接触器(以下简称接触器)，主要用于交流50Hz(或60Hz)，电压至690V，电流至95A的电路中，供远距离接通和分断电路、频繁地起动和控制交流电动机之用，并可与适当的热继电器组成电磁起动器以保护可能发生操作过负荷的电路。
符合标准：GB 14048.4、IEC 60947-4-1。
0577保2788顺2628CJX2-8011交流接触器正常工作条件和安装条件1，周围空气温度为：-5℃~ 40℃，24小时内其平均值不超过 35℃。
2，海拔高度：不超过2000m。
3，大气条件：高温度40℃时，空气的相对湿度不超过50%；在较低温度下可以允许有较高的相对湿度，例如20℃时达90%。
对由于温度变化偶尔产生的凝露应采取特殊的措施。
4，污染等级：3级。
5，安装类别：Ⅲ类。
6，安装条件：安装面与垂直面倾斜度不大于±5°。
7，冲击振动：产品应安装和使用在无显着摇动、冲击和振动的地方。
CJX2交流接触器主要技术参数：额定绝缘电压：660VAC-3、380V时额定电流对应三相鼠笼型电机容量KW：380V额定电流(A)：9、12、16(18)、25、32、40、50、63、80、95、115、150、185、225、265、330、400、500、630、780、800、1000、控制单相电动机容量KW：0.75、1.1、1.5、2.2、3.0、3.7、5.5、--、----、---220V三相鼠笼电机KW：2.2、3.0、4.0、5.5、7.5、11、15、18.5、22、25380V三相鼠笼电机KW：4.0、5.5、7.5、11、15、18.5、22、30、37、45660V三相鼠笼电机KW：5.5、7.5、9.0、15、18.5、30、33、37、45、45CJX2交流接触器可接通最大电流：10倍额定电流(AC-3 ,380V)CJX2交流接触器‖LC1-D交流接触器‖CJX2交流接触器可断开最大电流：8倍额定电流(AC-3 ,380V) CJX2交流接触器AC-4电寿命：CJX2-09～32 20万次;CJX2-40\50\65 15万次;CJX2-80\95 10万次CJX2交流接触器AC-3电寿命：CJX2-09～32 100万次;CJX2-40\50\65 80万次;CJX2-80\95 60万次CJX2交流接触器机械寿命：CJX2-09～32 10百万次;CJX2-40\50\65 8百万次;CJX2-80\95 10百万次锆鎕赇CJX2交流接触器外形尺寸(长×宽×高)：CJX2-09～18：73×47×82CJX2-25：83×58×96CJX2-32：83×58×101CJX2-40～65：128×79×116CJX2-80～95：128×79×128CJX2交流接触器安装尺寸(长×宽×直径)：CJX2-09～18：50～60 × 35 × 2—Φ4.5 ;或35 mm卡轨安装CJX2-25～32：50～60 × 40 × 2—Φ4.5 ;或35 mm卡轨安装CJX2-40～95：100～110 × 40 × 2—Φ6.5 ;或75 mm卡轨安装。
接触器的结构以及其工作原理接触器是一种自动化的控制电器。
接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。
接触器按被控电流的种类可分为交流接触器和直流接触器。
(一）交流接触器交流接触器是广泛用作电力的开断和控制电路。
它利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
交流接触器主要由四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。
交流接触器的工作原理：当线圈通电时，静铁芯产生电磁吸力，将动铁芯吸合，由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。
当线圈断电时,吸力消失,动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。
交流接触器的分类交流接触器的种类很多，其分类方法也不尽相同。
按照一般的分类方法，大致有以下几种。
①按主触点极数分可分为单极、双极、三极、四极和五极接触器。
单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。
T热继电器产品型号型号名称装箱数商城价市场价特价订购收藏T6T16/T16KT25T25K16T25K25商品基本参数产品用途：T系列热过载继电器主要用于交流50Hz或60Hz,电压至660V、电流至500A的电力线路中，一般用作三相感应电动机的过载与断相保护，常与B系列交流接触器配合组成电磁起动器，也可单独使用。
该系列热过载继电器从德国ABB公司引进，符合IEC、VDE等国际标准和一些国家的有关标准及规范。
技术数据和性能：型号T6 T16/T16K T25 T25K16 T25K25 额定电流(Ie)A 6 16 25 25 25 约定发热电流(Ith)A 10.5 17.6 32 19 32额定绝缘电压(Ui)V 690热元件整定电流范围A 0.11~0.17 0.11~0.16 0.10~0.16 0.10~0.16 13.0~19.0 0.17~0.26 0.14~0.21 0.16~0.25 0.16~0.25 18.0~25.0 0.26~0.42 0.19~0.29 0.25~0.40 0.25~0.40 24.0~32.0 0.42~0.65 0.27~0.40 0.40~0.63 0.40~0.63 -0.65~1.00 0.35~0.52 0.63~1.00 0.63~1.00 -1 / 232 / 233 / 23T系列热过载继电器与RMK系统接流接触器配合表4 / 23RMK 交流接触器产品用途：RMK系列交流接触器适用于主回路额定电压交流50Hz或60Hz，额定电压至660V，额定电流370A的电力系统中接通和分断电路，并可与适当的热过载继电器组成电动机起动器，以保护可能发生过载的电路。
技术数据和性能：5 / 236 / 237 / 23作电流(le)A660V 3.5 4.5 7 7 12.5 12.5 12.5 63 63 80 80 125 125 125 250 315 315 500 500 - 1140V - - - - - - - - - - 40 - - 80 - - 160 - - -AC-3额定工作功率(Pe)kW220V 2.2 3 4 7.5 7.5 11 15 18.5 22 30 37 45 55 75 90 110 150 200 250 360 380V 4 5.5 7.5 11 15 18.5 25 30 37 45 55 75 90 132 160 220 280 335 450 625 660V 7.5 7.5 13 13 25 25 25 55 55 75 75 110 110 110 300 300 300 475 475 475 1140V - - - - - - - - - - 55 - - 110 - - 220 - - 600主触头接通/分断能力AC-412le/10le 10le/8leAC-3主触头电寿命万次380V100 100 100 100 100 100 100 120 120 120 120 120 120 120 60 60 60 300 300 300机械寿命万次1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 600 600 600 300 300 OOO线圈起动容量 VA/W76 76 103 103 209 209 209 560/213 946-416 1710/565 3578/796线圈吸持容量 VA3 34 4 6 6 6 57/23.5 82/35 152/65 250/118线圈吸引电压 V85%~110%Us线圈释放电压 V20%~75%Us380V时配合的熔断器型号RT16-25 RT16-50 RT16-100 RT16-250 RT16-315 RT16-500 RT16-630 RT17-4/800 RT17-4/1250JR20系列热过载继电器9 / 2310 /23□ 适用范围JR20系列热过载继电器（以下均简称热继电器）是一种性能优越、工作可靠的新型热继电器，热继电器广泛用于主回路额定电压交流660V 及以下，电流0.1A ~ 630A 的电力系统中作为三相交流电动机的过载和断相保护。
□ 符合标准国家标准:GB 14048.4 GB 14048.5 国际标准：IEC 60947-4-1 IEC 60947-5-1□ 正常工作条件及安装条件1、海拔高度不超过2000m;2、周围空气温度 上限为+40℃，下限为-5℃3、安装地点的空气相对湿度在最高温度为+40℃时不超过50%，在较低温度下可允许有较高的相对湿度，最湿月的月平均最低温度不超过±25℃,该月的月平均最大相对湿度不超过90%。
由于温度变化发生在产品上的凝露情况必须采取措施；4、安装面与垂直面的安装倾斜度不超过±5°;5、周围空气污染等级为3级；□ 技术参数1、复位性能热继电器的复位性能见表1。
2、额定工作制a、8小时工作制b、不间断工作制c、断续周期工作制3、使用类别：热继电器适用的使用类别为AC-3。
热继电器辅助触头适用的使用类别为AC-15。
4、基本参数及动作特性热继电器额定电流及整定电流范围见表2。
热继电器的动作特性及温度补偿特性见表3。
11 / 2312 /2313 /23□ 结构待征1、JR20热继电器的结构采用立体布置式（又称“二层楼式”）结构，全系列动作机构通用。
2、热继电器为三相式，采用拉簧式跳跃动作机构，可以获得良好的瞬间跳跃动作特性。
3、除具有过载保护、断相保护、温度补偿以及手动和自动复位功能外，还具有动作脱扣灵活性检查、动作脱扣指示以及断开检验按钮等功能装置。
4、热继电器充分考虑了CJ20交流接触器各电流等级的相间距离、接线高度及外形尺寸，通过专用的导电板可方便地安装在相应电流等级的交流接触器上。
5、当主电路中电动机过载或断相时，热继电器动作，同时动作脱扣指示件弹出，显示热继电器已动作。
热继电器可手动复位，也可自动复位，复位后，热继电器即可再次投入工作。
□ 外形尺寸及安装尺寸14 / 2315 / 23人民电器- 品质保证公司生产的DZ20空气开关规格如下，如有特殊要求，工厂接受定制。
按照额定极限短路分段能力高低DZ20Y塑壳断路器：Y为一般性DZ20C塑壳断路器：C为经济型DZ20J塑壳断路器：J为较高型DZ20G塑壳断路器：G为最高型DZ20 空气开关DZ20-100,DZ20-225,DZ20-400,DZ20-630,DZ20-1250DZ20-100A,DZ20-225A,DZ20-400A,DZ20-630A,DZ20-1250ADZ20Y 塑壳断路器DZ20Y-100,DZ20Y-225,DZ20Y-400,DZ20Y-630,DZ20Y-1250DZ20Y-100/3300,DZ20Y-225/3300,DZ20Y-400/3300,DZ20Y-630/3300,DZ20Y-1250/330016 / 23DZ20Y-100/4300,DZ20Y-225/4300,DZ20Y-400/4300,DZ20Y-630/4300,DZ20Y-1250/4300DZ20J 塑壳断路器DZ20J-100,DZ20J-225,DZ20J-400,DZ20J-630,DZ20J-1250DZ20J-100/3300,DZ20J-225/3300,DZ20J-400/3300,DZ20J-630/3300,DZ20J-1250/3300 DZ20J-100/4300,DZ20J-225/4300,DZ20J-400/4300,DZ20J-630/4300,DZ20J-1250/4300DZ20G 塑壳断路器DZ20G-100,DZ20G-225,DZ20G-400,DZ20G-630,DZ20G-1250DZ20G-100/3300,DZ20G-225/3300,DZ20G-400/3300,DZ20G-630/3300,DZ20G-1250/3300 DZ20G-100/4300,DZ20G-225/4300,DZ20G-400/4300,DZ20G-630/4300,DZ20G-1250/4300DZ20C 塑壳断路器DZ20C-100,DZ20C-225,DZ20C-400,DZ20C-630,DZ20C-1250DZ20C-100/3300,DZ20C-225/3300,DZ20C-400/3300,DZ20C-630/3300,DZ20C-1250/3300DZ20C-100/4300,DZ20C-225/4300,DZ20C-400/4300,DZ20C-630/4300,DZ20C-1250/430017 / 23RMM1 塑料外壳式断路器产品型号型号名称装箱数商城价市场价特价订购收藏RMM1-63HRMM1-100CRMM1-100SRMM1-100HRMM1-250SRMM1-250H商品基本参数产品用途：RMM1系列塑料外壳式断路器适用于交流50Hz额定工作电压400V，额定电流至630A及以下的配电网络中作配电使用，400A 及以下的断路器也可作为电动机保护使用。
该断路器额定绝缘电压为690V。
配电用断路器在配电网络中作为分配电能和保护线路及电源设备的过载、欠电压和短路。
保护电动机用断路器作为电动机的过载、欠电压和短路。
本断路器在正常条件下可作为线路的不频繁转换和电动机的不频繁起动之用。
本断路器可垂直安装（竖装），亦可水平安装（横装）。
18 / 23型号RMM1-63HRMM1-100CRMM1-100SRMM1-100HRMM1-250S RMM1-250H壳架等级额定电流(Inm) A 63 100 250额定电流(In) A10、12.5、16、20、25、32、40、50、6310、16、20、32、40、50、63、80、10016、20、32、40、50、63、80、100100、125、160、180、200、225、250极数(P) 2、3 2、3 2、3 2、34 2、3 2、3 4额定绝缘电压(Ui) V 690 额定冲击耐受电压(Uimp)V6000额定极限短路分断能力(Icu) kA AC400V50 25 35 50 35 50AC690V- - - 5 - - 5 -额定运行短路分断能力(Ics) kA AC400V25 16 25 35 25 35AC690V- - -3.5- - 3.5 -飞弧距离mm ≤50隔离适用性●●●●●●19 / 23乐清市益展电气有限公司是一家专业生产铜端头（铜接线鼻子）SC、DT、DTG、DTL、JG、GTL、GT、GTY、C45插针OT开口鼻子、冷压端头，接线端子,接插件,压线帽,RV SV SC GTY BV FDD MDD E TE MPD FRD PBDD FDFD PTV 等各系列配线器材。
