T D 75 型通用固定式带式输送机使用说明书一用途TD75型通用固定式带式输送机（以下简称TD75型）由于输送量大，结构简单，维护方便，成本低，通用性强等优点而广泛的在冶金，煤炭，交通，水电等部门中用来输送散状物料或成件物品，根据输送工作的要求可以单机输送，也可多台或与其他输送机组成水平或倾斜的输送系统。
TD75型在环境温度+40℃到-10℃的范围内使用，输送物料的温度在50℃以下。
对于有防爆，防水，防腐蚀及耐热,耐寒等特殊要求的场合，应另行采取相应措施。
二技术特征和主要参数TD75型可输送无聊的容重应在2.5吨/米3以下本系列按带宽分为：500 650 800 1000 1200 1400毫米等六种规格。
按驱动功率分为：1.5 2.2 3.0 4.0 5.5 7.5 11（10）15（13）18.5（17）22 30 40 55 75 100 115 130 155 185（180）千瓦等十九种。
按带速分为：0.8 1.0 1.25 1.6 2.0 2.5 3.15 4.0米/秒等八种。
此外还有0.3米/秒的带速系手选带式输送机专用。
本系列最大输送量见表1.表中的输送量是在物料容重r=1.0吨/米3，输送机倾角0°-7°物料堆积角为30°的条件下计算出的。
三安装试运转和调整1.安装安装前应根据验收规则进行验收，并熟悉安装技术要求和输送机图纸要求。
安装技术要求见《机械设备安装工程施工及验收规范》TJ231（一）-75 （1）安装顺序：一般是：划中心线→安装机架（头架→中间架→尾架）→安装下托辊及改向滚筒→将输送带放在下托辊上→安装上托辊→安装拉紧装置，传动辊筒和驱动装置→将输送带绕过头尾滚筒→输送带接头→张紧输送带→安装清扫器带式逆止器导料槽及罩壳等。
（2）安装注意事项：○1全部滚筒，托辊，驱动装置安装后均应转动灵活。
○2重型缓冲托辊安装时，应按图纸要求保证弹簧的张紧力。
一．用途TD75型通用固定带式输送机（以下简称TD75型）由于输送量大、结构简单、维护方便、成本低、通用性强等优点而广泛地在冶金、煤炭、交通、水电等部门中用来输送散状物料或成件物品。
根据输送工艺的要求，可以单机输送，也可以多台或与其它输送机组成水平或倾斜的输送系统。
TD75型在环境温度+40 ～12 的范围内使用，输送物料的温度在50℃以下。
对于有防爆、防水、防腐蚀及耐热、耐寒等特殊要求的场合，应另行采取相应措施。
二、技术特征和主要参数本系列按带宽分为：500、650、800、1000、1200、1400毫米等七种规格；按驱动功率分为： 1.5、2.2、3.0 、4.、5.5、7.5 、11 、15、18.5、22 、30、40 、55、75 、100、115、130、155 185 KW等十九种。
按带速分为：0.8、1.0、 1.25 、1.6 、2.0、2.5、 3.15、4.0m/s等八种。
此外还有0.3m/s的带速系手选带式输送机专用.TD75型以输送物料的容积应在2.5吨/米以下。
本系列最大输送量见表1表中的输送量是在物料容积r=1.0t/m3,输送机倾角0°～7°,物料动堆积角为30°的条件下计算出的。
三、结构概述1、整机布置：TD75型的整机布置应由设计者根据物料输送工艺及其它要求进行主参数选择及某些计算后，选用本系列的各个部件组成一台完整的输送机。
制造厂按总图或部件清单生产并供货，设计者应对整机主要性能负责，制造厂应对部件本身的性能及质量负责。
一般整机布置有下面几种基本形式：图1水平输送机图2倾斜输送机图3带凸弧段输送机图4带凹弧段输送机图5带凸弧段输送机2、输送带：是曳引和承载物料的主要部件，TD75型采用普通型橡胶输送带和塑料输送带两种。
输送带的接头可采用机械卡或硫化连接。
采用机械卡连接时带强将由于接头强度的降低面降值使用此点对整芯塑料带尤为显著。

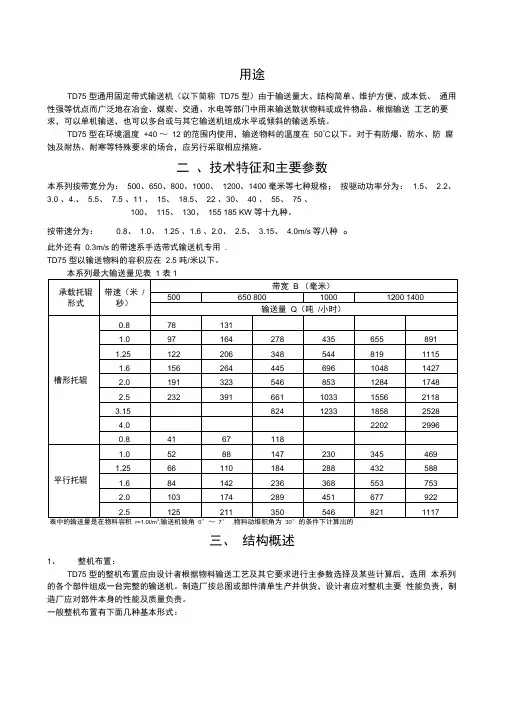

用途TD75 型通用固定带式输送机（以下简称TD75 型）由于输送量大、结构简单、维护方便、成本低、通用性强等优点而广泛地在冶金、煤炭、交通、水电等部门中用来输送散状物料或成件物品。
根据输送工艺的要求，可以单机输送，也可以多台或与其它输送机组成水平或倾斜的输送系统。
TD75 型在环境温度+40 ～12 的范围内使用，输送物料的温度在50℃以下。
对于有防爆、防水、防腐蚀及耐热、耐寒等特殊要求的场合，应另行采取相应措施。
二、技术特征和主要参数本系列按带宽分为：500、650、800、1000、1200、1400 毫米等七种规格；按驱动功率分为： 1.5、 2.2、3.0 、4.、 5.5、7.5 、11 、15、18.5、22 、30、40 、55、75 、100、115、130、155 185 KW 等十九种。
按带速分为：0.8、 1.0、 1.25 、1.6 、2.0、 2.5、 3.15、 4.0m/s等八种。
此外还有0.3m/s 的带速系手选带式输送机专用.TD75 型以输送物料的容积应在 2.5 吨/米以下。
本系列最大输送量见表 1 表1r=1.0t/m3,07,30三、结构概述1、整机布置：TD75 型的整机布置应由设计者根据物料输送工艺及其它要求进行主参数选择及某些计算后，选用本系列的各个部件组成一台完整的输送机。
制造厂按总图或部件清单生产并供货，设计者应对整机主要性能负责，制造厂应对部件本身的性能及质量负责。
一般整机布置有下面几种基本形式：2、输送带：是曳引和承载物料的主要部件， TD75 型采用普通型橡胶输送带和塑料输送带两种。
输 送带的接头可采用机械卡或硫化连接。
采用机械卡连接时带强将由于接头强度的降低面降值使用 此点对整芯塑料带尤为显著。
因此， 机械卡连接只适用于较短的输送机或要求检修时间特别短的 场合。
机械卡号可依带厚按表 2 选择。
表2 带厚（毫米） 8～ 10 > 10～ 12>12～13>13～18机械卡号45556575采用硫（塑）化连接大大延长输送带的使用寿命，其接头强度稍低于输送带本体强度。
一、用途TD75型通用固定带式输送机（以下简称TD75型）。
广泛的应用于冶金、煤炭、水电、交通等部门中，输送散状物料或成件物品。
根据输送线路要求，可以单独一台，也可以多台或和其它输送机组成输送系统作水平或倾斜输送。
输送机一般在环境温度从-10℃~+40℃范围内使用，对于有防尘、防爆、防腐蚀、耐热等要求的场合和需输送带可逆运行输送时，应另外采取措施。
二、技术特征和主要参数TD75型可输送堆积比重1.0~2.5吨/米3的各种散料和成件物品.本系列按带宽分为:500、650、800、1000、1200、1400毫米等六种规格。
传动功率从1.5千瓦到185千瓦，共19种。
带速有9种：0.40、0.80、1.00、1.25、1.60、2.00、2.50、3.15、4.00米/秒。
其中前三种仅供手选和给料用，功率由1.5千瓦至40千瓦。
本表中的输送量。
是按物料堆积比重r=1.0吨/米3，输送机倾角0°~7°，物料在带上的堆积角30°条件计算的。
三、结构概述1、总机布置：本系列输送机系由各个部件系列组成。
根据物料输送工艺要求选择有关部部件组成总机。
一般总机布置形式见第？页附图。
2、输送带：输送带在带式输送机中是牵引和承载的主要部件，本系列采用普通型橡胶输送带和塑料强度将由于接头强度减弱而降低使用，对整芯塑料输送带尤其显著。
因此机械接头只适应于较短输送机或要求检修时间特别短的情况下。
相应带厚与机械卡号可参照下表选择输送带厚与相应机械卡号表采用硫（塑）化连接法，可以大大延长输送带的使用寿命，接头处强度稍底于输送带本身强度，当然这要取决于搭接长度和硫（塑）化的质量。
3、驱动部分：是输送机的动力源部分，系有装置在由型钢焊接成的底座上的电机→高速联轴器→减速机→低速联轴器组成。
本系列采作单机单滚筒传动；电机均是鼠笼式异步电动机。
对于小功率驱动采用柱销联轴器，大功率的侧采用粉末联轴器，对于有制动或逆止要求的，可选用带制动器的或带滚柱逆止器的驱动装置。

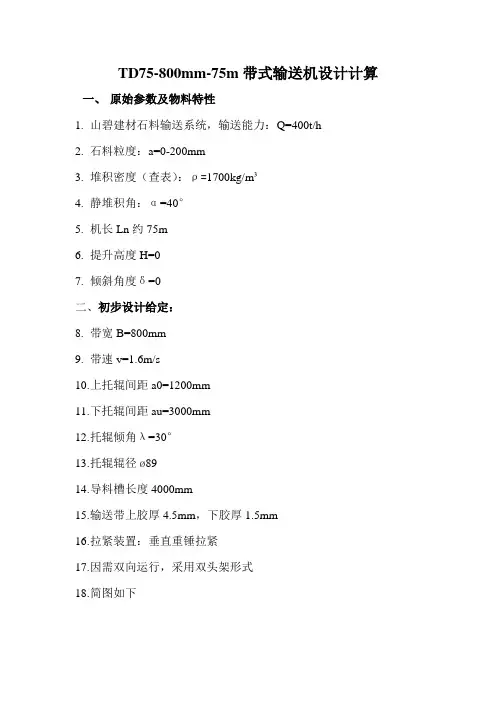

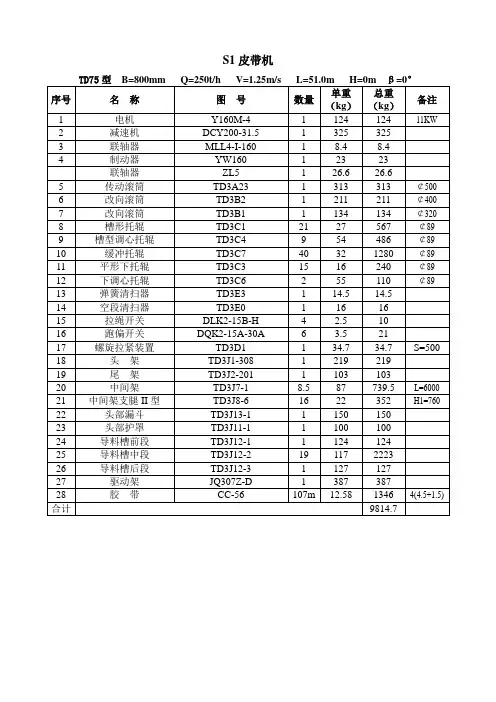

TD75-800mm-75m带式输送机设计计算一、原始参数及物料特性1.山碧建材石料输送系统，输送能力：Q=400t/h2.石料粒度：a=0-200mm3.堆积密度（查表）：ρ=1700kg/m³4.静堆积角：α=40°5.机长Ln约75m6.提升高度H=07.倾斜角度δ=0二、初步设计给定：8.带宽B=800mm9.带速v=1.6m/s10.上托辊间距a0=1200mm11.下托辊间距au=3000mm12.托辊倾角λ=30°13.托辊辊径ø8914.导料槽长度4000mm15.输送带上胶厚4.5mm，下胶厚1.5mm16.拉紧装置：垂直重锤拉紧17.因需双向运行，采用双头架形式18.简图如下三、计算1.核算输送能力Q=3.6Svkρ查表：由α=40°，得θ=25°，S=0.0717㎡；δ=0，得k=1则Q=3.6Svkρ=3.6*0.0717*1.6*1*1700=702t/h>400t/h，满足要求。
2.核算带宽B=2a+200=2*200+200=600mm<800mm，带宽满足粒度要求。
3.计算圆周驱动力和传动功率（1）主要阻力FHFH=fLg[qro+qru+(2qB+qG)cosδ]查表：f=0.03（多尘、物料内摩擦大）G1=7.74KG,G2=7.15KG则qro=G1/ a0=7.74/1.2=6.45kg/m,qru=G2/a1=7.15/3=2.38kg/mqG=Q/(3.6v)=400/(3.6*1.6)=69.4kg/mqB=9.6kg/m计算FH=0.03*75*9.81* [6.45+2.38+(2*9.6+69.4)cos0°]= 2150.5N （2）主要特种阻力FGLFGL=μ2*I2*ρ*g*l/v2*bl2=(0.7*0.11472\2*1700*9.81*4)/(1.6\2*0.495\2)=980N（3）附加特种阻力FSFS=nFr =nApu3清扫器个数n=5（两个头部清扫器，两个空段清扫器，空段清扫器相当于1.5个头部清扫器）查表：A=0.008,取p=100000，u3=0.6则FS=5*0.008*100000*0.6=2400N（4）圆周驱动力FUFU=C*FH+FS+FGL=1.92*2150.5+2400+980=7509N（5）传动功率计算传动滚筒轴功率PA为PA=FU*v/1000=7509*1.6/1000=12.01KW电动机功率为PM=PA/η=12.01/0.9/0.9=14.82KW选电动机型号为Y160L-4,N=15KW。
单重/kg 元/kg 单价/元单重/kg 元/kg 单价/元槽形托辊TD1C1φ89×190（220）16.710167 3.231136 6.73961平行上托辊TD1C2φ89×600（640）14.5591318.521085 5.75952平行下托辊TD1C3φ89×600（640）9.8210988.52108511515槽形调心托辊TD1C4φ89×190（220）40.383223.231136259225立辊TD1C4-1φ60×164（191） 2.551231上平行调心托辊TD1C5φ89×600（640）37.683018.52108523.79213下平行调心托辊TD1C6φ89×600（640）4183288.521085279243弹簧缓冲托辊TD1C7φ89×190（中248侧266）23.1810232 3.351447139117橡胶缓冲托辊TD1C9φ89×190（220）20.451428651680 6.73961槽形托辊TD2C1φ89×240（270）19.810198 3.8111427.94971平行上托辊TD2C2φ89×750（790）17.41915710.4310104 6.7960平行下托辊TD2C3φ89×750（790）13.641013610.431010411515槽形调心托辊TD2C4φ89×240（270）44.68357 3.87114327.59248上平行调心托辊TD2C5φ89×750（790）41.2833010.431010426.59239下平行调心托辊TD2C6φ89×750（790）45.4836310.431010429.69266弹簧缓冲托辊TD2C7φ89×240（中298侧318）28.61028641456159135橡胶缓冲托辊TD2C9φ89×240（270）2414336616967.94971槽形托辊TD3C1φ89×305（335）23.810238 4.711529.13982平行上托辊TD3C2φ89×950（990）21.17919113101307.89971平行下托辊TD3C3φ89×950（990）14.310143131013011515槽形调心托辊TD3C4φ89×305（335）50.38402 4.71152319279上平行调心托辊TD3C5φ89×950（990）42.783421310130309270下平行调心托辊TD3C6φ89×950（990）51.28410131013032.89295弹簧缓冲托辊TD3C7φ89×305（中363侧383）32.7510328 4.821467179153橡胶缓冲托辊TD3C9φ89×305（335）29.9144196.88161109.13982名称图号规格（管子/轴）组重/kg 带宽B500B650B800TD75型托辊组托辊/支支架/件元/kg 组价/元槽形托辊TD4C1φ108×375（408）41.2104127.55118317.849161平行上托辊TD4C2φ108×1150（1200）36.5932920.441020415.389138平行下托辊TD4C3φ108×1150（1200）23.31023320.441020421224槽形调心托辊TD4C4φ108×375（408）73.885907.55118346.39417上平行调心托辊TD4C5φ108×1150（1200）68.3854620.441020442.739385下平行调心托辊TD4C6φ108×1150（1200）72.4857920.441020445.29407弹簧缓冲托辊TD4C7φ108×408（中433侧462）53.28105337.751410927.89250重型弹簧缓冲托辊TD4C8φ108×408（中433侧462）24692214橡胶缓冲托辊TD4C9φ108×375（408）52.131367811.21617917.849161重型橡胶缓冲托辊TD4C10φ108×375（408）22592025槽形托辊TD5C1φ108×455（488）54.6105468.88119827.39246平行上托辊TD5C2φ108×1400（1450）48.3943524.610246249216平行下托辊TD5C3φ108×1400（1450）27.31027324.61024621224槽形调心托辊TD5C4φ108×455（488）83.786708.88119852.29470上平行调心托辊TD5C5φ108×1400（1450）77.9862324.61024647.629429下平行调心托辊TD5C6φ108×1400（1450）80.7864624.61024650.579455弹簧缓冲托辊TD5C7φ108×455（中513侧542）62.11106219.081412732.589293重型弹簧缓冲托辊TD5C8φ108×455（中513侧542）25892322橡胶缓冲托辊TD5C9φ108×455（488）68.431389013.481621627.39246重型橡胶缓冲托辊TD5C10φ108×455（488）26092340槽形托辊TD6C1φ108×525（558）61.21061210.1611112309270平行上托辊TD6C2φ108×1600（1650）55949527.871027926.59239平行下托辊TD6C3φ108×1600（1650）30.61030627.871027921224槽形调心托辊TD6C4φ108×525（558）92.3873810.161111255.869503上平行调心托辊TD6C5φ108×1600（1650）86868827.871027952.929476下平行调心托辊TD6C6φ108×1600（1650）82.9866327.871027954.59491弹簧缓冲托辊TD6C7φ108×525（中583侧614）77.61077610.371414544.239398重型弹簧缓冲托辊TD6C8φ108×525（中583侧614）26892412橡胶缓冲托辊TD6C9φ108×525（558）76.771399815.3616246309270重型橡胶缓冲托辊TD6C10φ108×525（558）27092430B1200B1400TD4C9托辊组价+支架TD5C7托辊组价+支架TD5C9托辊组价+支架TD6C7托辊组价+支架TD6C9托辊组价+支架B1000TD4C7托辊组价+支架。
TD75型·DTⅡ型固定式带式输送机 FAXED BAND WHEEL MACHINE 新特产品SPECIFICA TION说明书南京飞达机械有限公司NANJING FEIDA MACHINERY COMPANY LIMITED我公司是生产输送机械成套设备的国家定点企业，具有多年的生产历史。
我公司生产的“TDL型通用带式输送机”在冶金、化工、港口、矿山以及发电厂等行业畅销全国。
特别是新近开发的“新特”高科技新产品，经广泛实际应用，质量及性能领先国户好评，且多项已荣获国家专利，现简介如下：总经理：许福宇“调心托辊”系列一、全自动输送带槽形调心托辊A、“TDL-S1（DTD-S）型全自动槽形调心托辊”（见图表1）（国家专利号为：ZL 962 31369.6）（1）两侧皆设有挡辊,且挡辊轴线与托辊轴线垂直,其接受胶带跑偏的推力完全用于纠偏。
（2）两侧挡辊支架通过连杆与托辊支架连接,挡辊随着跑偏皮带的推移而带动托辊垂直旋转。
等角度地纠偏.其调偏灵敏、迅速,小皮带纠偏效果颇佳。
（3）机组回转中心处及机架皆密封,有防水、防尘功能，便于用水冲洗。
〘安装注意〙（1）挡辊的朝向要相向于胶带运行方向。
（2）安装间隔为10m/组。
B、“TDL-S2型全自动槽形调心托辊”（见图表2）（国家专利号为：ZL 96 2 32082.X）图表 2〘特点〙(1)两侧皆设有挡辊,且挡辊轴线与托辊轴线垂直,其接受胶带跑偏的推力完全用于纠偏。
(2)托辊分两个回转中心,且在机架内用连杆互连,当胶带向一侧跑偏时,该侧托辊迅速纠偏,另一侧托辊也同时参加纠偏。
该设计其优点是减少了回转半径，回转角增大，促使调偏力量大且灵敏、迅速。
(3)机组回转中心处及机架皆密封,有防水、防尘功能，便于用水冲洗。
〘安装注意〙（1）挡辊的朝向要相向于胶带运行方向。
（2）安装间隔为10m/组。
二、全自动平形调心托辊A、“TDL-X1（DTD-X）型全自动平形调心托辊”（见图表3）（国家专利号为：ZL 96 2 32083.8）图表 3该调心托辊特点与“TDL-S2型全自动槽形调心托辊”的特点相同。
TD75型通用固定式带式输送机一、应用范围1）TD75型带式输送机是一般用途的带式输送机，可用于化工、冶金、煤炭、水电、建材等部门，输送堆积容重为0.5～2.5t/m3的各种块状、粒状等散状物料，也可输送成品物件。
2）带宽有500、650、800、1000、1200、1400六种，我们公司现有图纸500、650、800三种。
3）输送机的工作温度在-15℃～+40℃之间，输送物料温度不超过80℃；当输送物料温度在80~110℃时，可采用耐热胶带；输送有酸性、碱性、油类物质应选用特殊胶带。
二、布置型式和一般要求1）型式：①水平布置；②倾斜输送；③带凸弧段输送；④带凹弧段输送；⑤带凹凸弧段输送。
2）一般要求：①在曲线段不允许设置给料或卸料装置。
②给料点最好设在水平段上，也可设在倾斜段但易撒料。
③各种卸料装置应设在水平段上。
三、部件名称及用途、选用（一）输送带1）输送带TD75输送带有两种：普通带和塑料带。
①塑料带具有耐磨、耐酸碱、耐油、耐腐蚀等优点。
②普通带的抗拉体（芯层）有棉帆布（CC-56）；尼龙帆布（NN-100～NN-300）；聚脂帆布（EP-100～EP-300）。
后面数值表示强度，56N/mm·层。
2）输送带的连接方式有三种：①硫化接头硫化接头强度高，可达胶带强度的85～90%。
但需专用的硫化设备。
硫化温度不得超过143°C，硫化时间为45分钟。
②冷粘接头操作简单，劳动强度小，接头强度高，能达到胶带强度的70～80%。
③机械接头采用机械卡子连接，可达胶带强度的35～40%。
据资料介绍上海生产的DK型皮带扣，连接强度可达胶带的90%。
3）胶带长度的计算L 0=2L+π/2（D1+ D2）+An式中：L——胶带总长（米）L——输送机头尾滚筒中心间的展开长度（米）D1、D2——头尾滚筒直径（米）n——输送带接头数A——输送带接头长度①当采用机械接头时，A=0；②硫化接头时，A=（Z-1）b+B×tg30°Z——帆布层数，B——带宽，b=0.15米（硫化接头阶梯长度）有卸料小车，应增加一定的长度，可从资料上查取。
TD75 型通用固定式带式输送机一、用途TD75型通用固定式带式输送机（以下简称TD75型）由于输送量大，结构简单，维护方便，成本低，通用性强等优点而广泛地在冶金、煤炭、交通、水电等部门中用来输送散状物料或成件物品。
根据输送工艺的要求可以单机输送，也可以多台或与其他输送机组成水平或倾斜的输送系统。
TD75型在环境温度+40摄氏度到-10摄氏度的范围内使用、输送物料的温度在50摄氏度以下。
对于有防爆、防水、防腐蚀及耐热，耐寒等特殊要求的场合，应另行采取相应措施。
二、技术特征和主要参数TD75型可输送物料的容重应在2.5t/m3以下。
本系列按带宽分为：500、650、800、1000、1200、1400mm等六种规格。
按驱动功率分为：1.5、2.2、3.0、4.0、5.5、7.5、11(10)、15(13)、18.5(17)、22、30、40、55、75、100、115、130、155、185（180）KW等十九种。
按带速分为：0.8,1.0,1.25,1.6,2.0,2.5,3.15,4.0m/s等八种。
此外还有0.3m/s的带速系手选带式输送机专用。
本系列最大输送量见表一表中的输送量是在物料容重R=1T/M3输送机倾角1度到7度，物料动堆积角为30度的条件下算出的。
三、结构概述1、整机布置：TD75型的整机布置应由设计者根据物料输送工艺及其他要求进行主参数选择及某些计算后，选用本系列的各个部件组成一台完整的输送机。
制造厂按总图或部件清单生产并供货。
设计者应对整机的主要尺寸负责。
一般整机布置有图1--5几种基本形式。
2、输送带：是拽引和承载物料的主要部件。
TD75型采用普通型橡胶输送带和塑料输送带两种。
输送带的接头可采用机械卡或硫（塑）化连接。
采用机械卡连接时，带强将由于接头强度的降低而降值使用，此点对整芯塑料带尤为显著。
因此，机械卡号可依带厚按表2选择。
采用硫（塑）化连接可大大延长输送带的使用寿命，其接头强度稍低于输送带本体强度。
TD75型带式输送机使用说明书河南方大实业有限公司TD75型带式输送机使用说明书一、带式输送机的应用范围1、TD75型带式输送机是一般用途的输送机，用于冶金、煤炭、水电等部门中，输送堆积比重为0.5——2.5t/m³的各种块状、粒状等散状物料，也可用来输送成件物品。
2、TD75型带式输送机的带宽有七种：400、500、650、800、1000、1100、1200、1400mm。
3、TD75型带式输送机所选用的输送带有普通胶带和塑料带两种，适用于环境温度在-10℃——+40℃之间，输送具有酸性、碱性、油类物质和有机浮剂等成分的物料时，需采用耐油、耐酸碱的橡胶带、塑料带。
二、部件名称及用途1、输送带：在带式输送机中起电引和负载作用，本系列产品采用普通橡胶输送带和塑料输送带两种。
2、电动滚筒：是把电动机减速器装入滚筒内的传动滚筒，具有结构紧凑外形尺寸小，重量轻，易于安装操作安全等优点，适用于环境温度不超过40℃的场合，但不防爆。
3、改向滚筒：用于改变输送带的运行方式，或增加输送带与传动滚筒的包角。
4、托辊：用于支撑输送带和带上物料，使其稳定运行。
5、拉紧装置：分螺旋式、车式和垂直式三种。
其作用是：（1）式输送带具有足够的张力，保证输送带和滚筒间不打滑。
（2）限制输送带在各支撑间的垂度，使输送机正常运转。
6、清扫器：（1）弹簧清扫器装入卸料滚筒处，用以清扫卸料后所粘附在输送带工作面上的物料。
应在输送带及头部漏斗全部安装后焊接在头架的横梁上，焊接前调整是清扫下来的物料落入漏斗中，同时保证压簧工作行程为20mm。
（2）空段清扫器装入尾部滚筒前的下分支，用以清扫输送带非工作面上的物料。
7、卸料装置：卸料装置分为犁式卸料器、卸料车和重型卸料车三种。
8、制动及逆止装置：为防止倾斜输送机有载停车及发生倒转或顺滑现象，选用该装置。
有带式逆止器、滚柱逆止器和液压电磁闸瓦制动器三种。
9、机架、头部漏斗、头部护罩、导料槽等在输送机中分别起支撑防尘和导料作用。
TD75型·DTⅡ型固定式带式输送机 FAXED BAND WHEEL MACHINE 新特产品SPECIFICA TION说明书南京飞达机械有限公司NANJING FEIDA MACHINERY COMPANY LIMITED我公司是生产输送机械成套设备的国家定点企业，具有多年的生产历史。
我公司生产的“TDL型通用带式输送机”在冶金、化工、港口、矿山以及发电厂等行业畅销全国。
特别是新近开发的“新特”高科技新产品，经广泛实际应用，质量及性能领先国户好评，且多项已荣获国家专利，现简介如下：总经理：许福宇“调心托辊”系列一、全自动输送带槽形调心托辊A、“TDL-S1（DTD-S）型全自动槽形调心托辊”（见图表1）（国家专利号为：ZL 962 31369.6）（1）两侧皆设有挡辊,且挡辊轴线与托辊轴线垂直,其接受胶带跑偏的推力完全用于纠偏。
（2）两侧挡辊支架通过连杆与托辊支架连接,挡辊随着跑偏皮带的推移而带动托辊垂直旋转。
等角度地纠偏.其调偏灵敏、迅速,小皮带纠偏效果颇佳。
（3）机组回转中心处及机架皆密封,有防水、防尘功能，便于用水冲洗。
〘安装注意〙（1）挡辊的朝向要相向于胶带运行方向。
（2）安装间隔为10m/组。
B、“TDL-S2型全自动槽形调心托辊”（见图表2）（国家专利号为：ZL 96 2 32082.X）图表 2〘特点〙(1)两侧皆设有挡辊,且挡辊轴线与托辊轴线垂直,其接受胶带跑偏的推力完全用于纠偏。
(2)托辊分两个回转中心,且在机架内用连杆互连,当胶带向一侧跑偏时,该侧托辊迅速纠偏,另一侧托辊也同时参加纠偏。
该设计其优点是减少了回转半径，回转角增大，促使调偏力量大且灵敏、迅速。
(3)机组回转中心处及机架皆密封,有防水、防尘功能，便于用水冲洗。
〘安装注意〙（1）挡辊的朝向要相向于胶带运行方向。
（2）安装间隔为10m/组。
二、全自动平形调心托辊A、“TDL-X1（DTD-X）型全自动平形调心托辊”（见图表3）（国家专利号为：ZL 96 2 32083.8）图表 3该调心托辊特点与“TDL-S2型全自动槽形调心托辊”的特点相同。
TD75-650型带式输送机课程设计班级：B装备102班学号：**********姓名：***指导老师：***目录一、摘录说明二、总体方案设计三、标准部件的选择四、输送机受力分析五、设计小节六、参考文献一.摘录说明1.课题本课程给出TD75型带式输送机的带宽B=650mm，L=15m，输送矿渣物料。
所以可取矿石物料的密度γ=0.8吨/米3。
由于输送距离较短，所以采用水平输送的布置形式。
2.TD75皮带输送机的适用范围及优点DT75型带式输送机由于结构简单、维护方便，成本低、通用性强等优点而广泛的在冶金、煤炭、交通、水电等部门中用来输送散装或成品物件，根据输送工艺的要求，可以单击输送，也可以多台或者与其他输送机组成水平或倾斜的输送系统。
由于皮带输送机的结构特点决定了其具有优良性能，主要表现在：运输能力大，且工作阻力小，耗电量低，皮带输送机的单机运距可以很长，转载环节少，节省设备和人员，并且维护比较简单。
由于输送带成本高且易损坏，故与其它设备比较，初期投资高且不适应输送有尖棱的物料。
二．总体方案设计2.1皮带输送机的组成皮带输送机主要由以下部件组成：头架、驱动装置、传动滚筒、尾架、托辊、中间架、尾部改向装置、卸载装置、清扫装置、安全保护装置等。
输送带是皮带输送机的承载构件，带上的物料随输送带一起运行，物料根据需要可以在输送机的端部和中间部位卸下。
输送带用旋转的托棍支撑，运行阻力小。
皮带输送机可沿水平或倾斜线路布置。
输送机年工作时间一般取4500-5500小时。
当二班工作和输送剥离物，且输送环节较多，宜取下限；当三班工作和输送环节少的矿石输送，并有储仓时，取上限为宜。
2.2 布置方式电动机通过联轴器、减速器带动传动滚筒转动或其他驱动机构，借助于滚筒或其他驱动机构与输送带之间的摩擦力，使输送带运动。
通用固定式输送带输送机多采用单点驱动方式，即驱动装置集中的安装在输送机长度的某一个位置处，一般放在机头处。
托辊规格一览表- 鑫达输送配件厂时间：2010/5/19 13:23:39 发布者：本站原创点击：375托辊规格一览表平托辊托辊直径mm 托辊长度（管长）mm 轴承号89180、190、200、235、240、250、275、280、305、215、350、375、380、455、465、600、750、950、1150204108190、200、240、250、305、315、360、375、380、455、465、525、530、600、700、750、790、800、950、1150、1400、1600 204 205 305306133305、375、380、455、465、525、530、600、670、700、750、790、800、900、950、1000、1100、1150、1400、1600、1800、2000、2200205 305 306159 375、380、455、465、525、530、600、700、750、790、800、900、1000、1050、1100、1120、1150、1250、1400、1500、1600、1700、1800、2000、2200、2500、2800、3000、3150、305 306 308193.7 2200、2500、2800、3000、3150、3350 308 310 217 600、640、1050、1120、1600、1700、3150、3350、308 310缓冲托辊拖辊直径mm 托辊长度（管长）mm 轴承号190、200、230、240、280、305、315、375、380、455、465、600、89204 750、950、1150190、200、240、250、305、315、375、380、455、465、525、600、108205 700、750、800、950、1150、1400305、350、375、380、455、465、525、530、600、700、790、800、133305 950、1150、1400、1600375、380、455、465、525、630、600、640、670、700、750、790、306308 159800、900、950、1050、1120、1150、1400、1600193.7 600、640、750、800、900、950、1050、1120217 600、640、1050、1120锥形调心托辊拖辊直径mm 小头直径×大头直径×管长mm 轴承号89 89×133×340 20489×159×415 108×159×415 108×176×500205 305 306 108108×176×550133 108×159×415 108×176×500 108×176×550 305 306159 133×194×500 133×194×550 305 306108×159×445 108×176×560305 306108×194×680 108×194×680梳形清扫托辊托辊直径mm 托辊长度（管长）mm 轴承号89 315、380、465、600、750、950、1150 204108 315、380、465、600、700、750、790、950、1150、1400、1600 205 133465、600、700、750、790、800、900、950、4000、1100、1150、1400、1600、1800、2000、2200305 308159 600、700、790、800、900、950、1000、1050、1100、1120、1150、1250、1400、1500、11700、1800、2000、2200、2500、2800、3000、3150、306 308193.71100、1250、1400、1500、1600、1700、2200、2500、2800、3000、3150308 219 2200、2500、2800、3000、3150 310螺旋形托辊拖辊直径mm 托辊长度（管长）mm 轴承号108 1150 204133 900、1000、1100、1150、1400、1600、1800、2000、2200 205 305 306 159900、1000、1100、1150、1250、1400、1500、1600、1700、1800、2000、2200、2500、2800、3000、3150306 308193.71100、1250、1400、1500、1600、1700、2200、2500、2800、3000、3150、3350308 310219 1600、1700、3150、3350308 310摩擦调心托辊摩擦下调心托辊 摩擦下平调心托辊 摩擦上、下调心托辊 摩擦上平调心托辊 辊径×辊长×辊全长--轴承号辊径×辊长×辊全长--轴承号辊径×辊长×辊全长--轴承号辊径×辊长×辊全长--轴承号89×500×674-204108×500×674-20489×650×834-204108×650×834-20489×800×974-204108×800×974-204108×1000×1190-305133×1000×1190-305108×1200×1430-305133×1200×1430-305159×1200×1430-305108×1400×1630-305133×1400×1630-305159×1400×1630-305133×760×870-406159×760×870-406193.7×760×870-407133×860×970-406159×860×970-407193.7×860×970-407133×960×1070-407159×960×1070-407193.7×960×1070-40789×135×230-20489×185×280-20489×228×323-204108×252×323-204108×252×342-205108×295×405-30589×228×323-20489×303×398-20489×378×473-204108×378×488-205108×480×590-305193.7×960×1070-40789×500×690-20489×650×840-20489×800×900-305108×1000×1226-306上一条：煤矿用的高耐磨托辊.鑫达输送配件厂下一条：DY移动式皮带机鑫达。
单重/kg 元/kg 单价/元单重/kg 元/kg 单价/元
槽形托辊TD1C1φ89×190（220）16.710167 3.231136 6.73961平行上托辊TD1C2φ89×600（640）14.5591318.521085 5.75952平行下托辊TD1C3φ89×600（640）9.8210988.52108511515槽形调心托辊TD1C4φ89×190（220）40.3
8
322
3.23113625
9
225
立辊
TD1C4-1φ60×164（191） 2.551231上平行调心托辊TD1C5φ89×600（640）37.683018.52108523.79213下平行调心托辊TD1C6φ89×600（640）4183288.521085279243弹簧缓冲托辊TD1C7φ89×190（中248侧266）23.1810232 3.351447139117橡胶缓冲托辊TD1C9φ89×190（220）20.451428651680 6.73961槽形托辊TD2C1φ89×240（270）19.810198 3.8111427.94971平行上托辊TD2C2φ89×750（790）17.41915710.4310104 6.7960平行下托辊TD2C3φ89×750（790）13.641013610.431010411515槽形调心托辊TD2C4φ89×240（270）44.68357 3.87114327.59248上平行调心托辊TD2C5φ89×750（790）41.2833010.431010426.59239下平行调心托辊TD2C6φ89×750（790）45.4836310.431010429.69266弹簧缓冲托辊TD2C7φ89×240（中298侧318）28.61028641456159135橡胶缓冲托辊TD2C9φ89×240（270）2414336616967.94971槽形托辊TD3C1φ89×305（335）23.810238 4.711529.13982平行上托辊TD3C2φ89×950（990）21.17919113101307.89971平行下托辊TD3C3φ89×950（990）14.310143131013011515槽形调心托辊TD3C4φ89×305（335）50.38402 4.71152319279上平行调心托辊TD3C5φ89×950（990）42.783421310130309270下平行调心托辊TD3C6φ89×950（990）51.28410131013032.89295弹簧缓冲托辊TD3C7φ89×305（中363侧383）32.7510328 4.821467179153橡胶缓冲托辊
TD3C9
φ89×305（335）
29.9
14
419
6.88
16
110
9.13
9
82
名称
图号规格（管子/轴）组重/kg 带宽
B500B650
B800
TD75型托辊组
托辊/支
支架/件元/kg 组价/元
槽形托辊TD4C1φ108×375（408）41.2104127.55118317.849161平行上托辊TD4C2φ108×1150（1200）36.5932920.441020415.389138平行下托辊TD4C3φ108×1150（1200）23.31023320.441020421224槽形调心托辊
TD4C4φ108×375（408）73.885907.55118346.39417上平行调心托辊TD4C5φ108×1150（1200）68.3854620.441020442.739385下平行调心托辊TD4C6φ108×1150（1200）72.48579
20.44
10
20445.29407弹簧缓冲托辊TD4C7φ108×408（中433侧462）53.28105337.751410927.89250重型弹簧缓冲托辊TD4C8φ108×408（中433侧462）24692214橡胶缓冲托辊TD4C9φ108×375（408）52.13
13
67811.216179
17.849161重型橡胶缓冲托辊TD4C10φ108×375（408）225
92025槽形托辊TD5C1φ108×455（488）54.6105468.88119827.39246平行上托辊TD5C2φ108×1400（1450）48.3943524.610246249216平行下托辊TD5C3φ108×1400（1450）27.31027324.61024621224槽形调心托辊
TD5C4φ108×455（488）83.786708.88119852.29470上平行调心托辊TD5C5φ108×1400（1450）77.9862324.61024647.629429下平行调心托辊TD5C6φ108×1400（1450）80.78646
24.6
10
24650.579455弹簧缓冲托辊TD5C7φ108×455（中513侧542）62.11106219.081412732.589293重型弹簧缓冲托辊TD5C8φ108×455（中513侧542）25892322橡胶缓冲托辊TD5C9φ108×455（488）68.43
13
89013.4816216
27.39246重型橡胶缓冲托辊TD5C10φ108×455（488）260
92340槽形托辊TD6C1φ108×525（558）61.21061210.1611112309270平行上托辊TD6C2φ108×1600（1650）55949527.871027926.59239平行下托辊TD6C3φ108×1600（1650）30.61030627.871027921224槽形调心托辊
TD6C4φ108×525（558）92.3873810.161111255.869503上平行调心托辊TD6C5φ108×1600（1650）86868827.871027952.929476下平行调心托辊TD6C6φ108×1600（1650）82.98663
27.87
10
27954.59491弹簧缓冲托辊TD6C7φ108×525（中583侧614）77.61077610.371414544.239398重型弹簧缓冲托辊TD6C8φ108×525（中583侧614）26892412橡胶缓冲托辊TD6C9φ108×525（558）76.77
13
99815.3616246
309270重型橡胶缓冲托辊
TD6C10
φ108×525（558）
270
9
2430
B1200
B1400
TD4C9托辊组价+支架TD5C7托辊组价+支架TD5C9托辊组价+支架TD6C7托辊组价+支架TD6C9托辊组价+支架
B1000
TD4C7托辊组价+支架。
