梳型托辊图纸

皮带输送机托辊结构及作用分析摘要：随着国内工业不断发展，皮带输送机应用范围不断扩大。

在皮带机设备中，占用比例最多的部件之一就是托辊。

它决定了输送机的使用效果，是决定输送带使用寿命的最重要部件之一。

它的作用是安装在输送物料的设备上来支撑皮带和各类物料重量。

作为皮带输送机的一个单元，具有外形小，结构简单，但质量的好坏却直接影响到输送机的性能。

托辊因需要长期运转，在承载时还时刻与输送机皮带发生接触摩擦并工作在各种恶劣工况的环境中。

因此，优化托辊内部结构和外形结构，提高其使用性能显得尤为重要。

关键词：托辊重要部件优化结构提高性能0前言在我国的工业生产过程中，皮带输送机用托辊包括各种槽型托辊、平行托辊、缓冲托辊、调心托辊等，规格从外径89到159不等，可根据不同的皮带输送机型号进行选择和安装。

皮带机单个托辊由辊体、轴、轴承座、轴承、密封组件等组成，它是带式输送机的心脏。

它的防水、防尘，两端轴承位置的精度、外圆径向跳动、转动惯量、防腐防锈、耐磨性等综合性能，在很大程度上决定了皮带输送机的运行状态。

现阶段常用的托辊自身存在许多不足之处：体积比较大、容易磨损、易被腐蚀等等。

并且托辊的工作环境相对比较恶劣，其本身的构造也不完美，需要不断优化托辊的结构，提高托辊的使用性能。

1.目前，国内使用的皮带输送机托辊有以下列几种典型结构：（1）原国产皮带输送机托辊（图一）该托辊使用铸铁轴承座，承载能力突出，其性能不低于HT150。

轴承座与管体采取过赢配合。

轴承座内外径及安装轴承座管体端部止口均需精加工，需专用设备及工装辅助加工才能保证良好的装配精度。

其密封形式为非接触式迷宫密封，使用尼龙材质。

密封内圈以低过盈度装配在轴上，密封外圈装配在轴承座内孔上，并利用轴用挡圈安装在轴上防止轴向窜动。

该托辊结构简单，易于装配与维护，无需焊接工艺及设备，正常工况下的运行阻力系数一般，使用寿命大于等于6000小时左右。

图一（2）国外皮带输送机普通托辊（图二）该托辊使用冲压工艺轴承座，重量较铸件轴承座大幅降低，并因此减少旋转运行阻力。

中华人民共和国国家标准
GB990-91
带式输送机托辊基本参数与尺寸代替GB990∽993-77 1主要内容与实用范围
本标准规定了托辊的直径、长度、轴径等基本参数与尺寸。

本标准适用于输送散状物料或成件物品用带式输送机。

2引用标准
GB987 带式输送机基本参数与尺寸
3基本参数与尺寸
3.1 托辊直径
63.5, 76, 89, 108, 133, 159, 194, 219mm
3.2托辊的基本参数与尺寸应符合图和表的规定。

—————————
附加说明：
本标准由中华人民共和国机械电子工业部提出。

本标准由机械电子工业部起重运输机械研究所归口。

本标准由机械电子工业部起重运输机械研究所负责起草本标准起草人梅雪华。

前言随着我国纺织工业的不断进步，以前小容量的涤纶纺丝设备已经远远不能满足现代高速纺织机械的发展。

就化纤机械产品而言，需要从单一的数量型转向高新技术型，从化纤的单一品种转向相对的精细加工，从传统机械技术转向高新电子信息控制技术，不能再走产品趋同、技术向下的路了。

这是化纤机械必须适应的转折，转折的目的是服务于化纤产品的发展。

科学在发展，技术在进步，化纤机械产品发展的具体任务，首先是立足于现实，提高传统化纤机械产品的质量，提高技术水平，提高产品的可靠性，赢得用户的信誉。

在此基础上，跟踪新的纤维领域，为发展民用舒适型纤维生产，为发展产业用纤维生产，为发展军用、警用纤维生产提供技术装备。

需要研制、开发和生产年产60万吨及以上的新型PTA成套装置。

连续研制新一代、大容量、连续化、高速度、自动化的涤纶长丝、短丝纺丝和后处理设备，以及成套设备的信息控制技术。

牵伸机目前纺织原料已向混纤、混色、异截面、异收缩等多种复合加工方向发展，为了适应这一要求，提高牵伸机的产品开发能力，增加双喂入、双牵伸单丝卷绕功能，以满足不同规格、不同原料的丝复合牵伸加工；增加上油装置，满足不同品种的需求；增加卷装重量，使卷重达9㎏～10㎏,以进一步减少停车生产（接头）时间，满足后选用户需求。

“十一五”重点化纤机械产品发展方向和关键技术有：重点开发200～250吨/日涤纶短纤维生产线；研制年产60万吨PTA成套国产化技术与设备。

完善国产长丝复合纺丝机，开发短丝复合纺丝设备。

开发涤纶0.3dpf超细纤维纺丝设备。

开发可纺制涤纶高强和高模低缩纤维的成套设备。

研发年产6万吨粘胶短纤维生产线。

腈纶纤维、芳纶1414要进一步提升，研究开发碳纤维、导电纤维、光导纤维、超大分子量的聚乙烯纤维、中空膜纤维等高新技术纤维与设备。

摘要涤纶短纤维后处理设备七辊牵伸机牵伸辊属于牵伸机的工作部分，合理设计将提高七辊牵伸机的性能。

牵伸机是纺丝后处理的主要设备之一，根据纺丝的工艺要求来确定牵伸机的数量和功率。

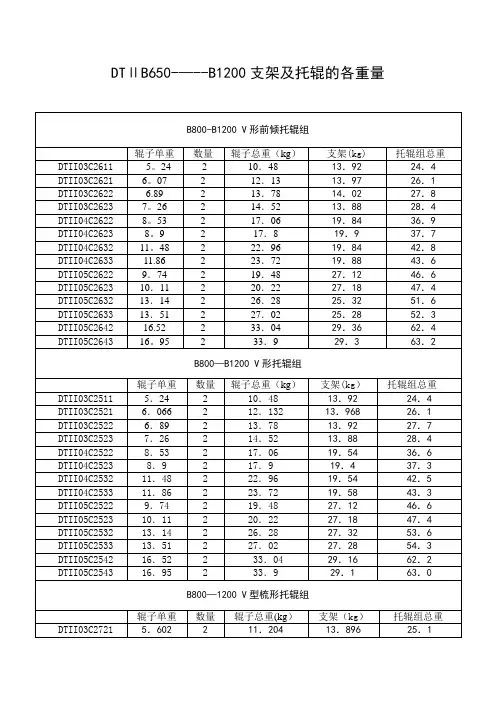

DTⅡ型固定式带式输送机（托辊）带式输送机托辊选用手册目录第一部分带式输送机托辊的选用及计算1 总论 (1)1.1 托辊组标记及辊子标记说明 (1)1.2 托辊组的种类 (3)1.3 托辊辊经、转速的选择 (4)1.4 托辊组布置间距 (4)1.5 普通辊子结构 (5)1.6 托辊的选用计算 (5)第二部分DTII型带式输送机托辊1托辊 (8)1.1 槽形托辊（35°） (8)1.2 槽形托辊（45°） (9)1.3 槽形前倾托辊（35°） (10)1.4 过渡托辊（10°） (11)1.5 过渡托辊（20°） (12)1.6 过渡托辊（30°） (13)1.7 缓冲托辊（35°） (14)1.8缓冲托辊（45°） (15)1.9 摩擦上调心托辊 (16)1.10 锥形上调心托 (17)1.11 摩擦上平调心托辊 (18)1.12 平行上托辊 (19)1.13 平行下托辊 (20)1.14 V形托辊 (21)1.15 V形前倾托辊 (22)1.17 V形梳形托辊 (23)1.18 摩擦下调心托辊 (24)1.19 反V形托辊 (25)1.20 锥形下调心托辊 (26)1.21 螺旋托辊 (26)2 辊子 (27)2.1 普通辊子 (27)2.2 缓冲辊子 (29)2.3 梳形辊子 (29)2.4 螺旋辊子 (30)2.5 辊子承载能力表 (31)第三部分JKII型带式输送机托辊1托辊 (35)1.1 槽形托辊（35°） (35)1.2 槽形托辊（45°） (36)1.3 槽形前倾托辊（35°） (37) 1.4 过渡托辊（10°） (38)1.5 过渡托辊（20°） (39)1.6 过渡托辊（30°） (40)1.7 缓冲托辊（35°） (41)1.8缓冲托辊（45°） (42)1.9 摩擦上调心托辊 (43)1.10 锥形上调心托辊 (44)1.11 摩擦上平调心托辊 (44) 1.12 平行上托辊 (45)1.13 平行上托辊（2节 (46) 1.14 平行下托辊 (47)1.15 平行下托辊（2节） (48) 1.16 V形托辊 (49)1.18 平行梳形托辊 (51)1.19 平行梳形托辊（2节） (52)1.20 V形梳形托辊 (53)1.21 摩擦下调心托辊 (54)1.22 反V形托辊 (55)1.23 锥形下调心托辊 (56)1.24 螺旋托辊 (57)1.25 螺旋托辊（2节） (58)2 辊子 (59)2.1 普通辊子 (59)2.2 缓冲辊子 (61)2.3 梳形辊子 (62)2.4 螺旋辊子 (64)2.5 辊子承载能力表 (66)第一部分带式输送机托辊的选用及计算1 总论托辊是带式输送机的主要部件，它的作用是支承输送带及输送带上所承载的物料，保证输送带稳定运行。

第二版DTII(A)B1600-B2000固定式带式输送机带式输送机的工作原理带式输送机又称胶带运输机,其主要部件是输送带,亦称为胶带,输送带兼作牵引机构和承载机构.带式输送机组成及工作原理如图1-1所示,它主要包括一下几个部分:输送带(通常称为胶带) 、托辊及中间架、滚筒拉紧装置、制动装置、清扫装置和卸料装置等.图2-1 带式输送机简图1——张紧装置2——装料装置3——犁形卸料器4——槽形托辊5——输送带6——机架7——传动滚筒8——卸料器9——清扫装置10——平行托辊11——空段清扫器12——减速器带式输送机毕业图纸设计毕业论文设计koukou774864685。

输送带5绕经传动滚筒7和机尾换向滚筒1形成一个无极的环形带.输送带的上、下两部分都支承在托辊上.拉紧装置给输送带以正常运转所需要的拉紧力.工作时,传动滚筒通过它和输送带之间的摩擦力带动输送带运行.物料从装载点装到输送带上,形成连续运动的物流,在卸载点卸载.一般物料是装载到上带(承载段)的上面,在机头滚筒(在此,即是传动滚筒)卸载,利用专门的卸载装置也可在中间卸载。

桐城皮带机（774864685）扣扣。

普通型带式输送机的机身的上带是用槽形托辊支撑,以增加物流断面积,下带为返回段(不承载的空带)一般下托辊为平托辊.带式输送机可用于水平、倾斜和垂直运输.对于普通型带式输送机倾斜向上运输,其倾斜角不超过18°,向下运输不超过15°桐城皮带机（774864685）扣扣。

带式输送机毕业图纸设计毕业论文设计koukou774864685，带式输送机专业设计师。

输送带是带式输送机部件中最昂贵和最易磨损的部件.当输送磨损性强的物料时,如铁矿石等,输送带的耐久性要显著降低。

提高传动装置的牵引力可以从以下三个方面考虑：S增加，（1）增大拉紧力。

增加初张力可使输送带在传动滚筒分离点的张力1S必须相应地增大输送带断面，这样导此法提高牵引力虽然是可行的。

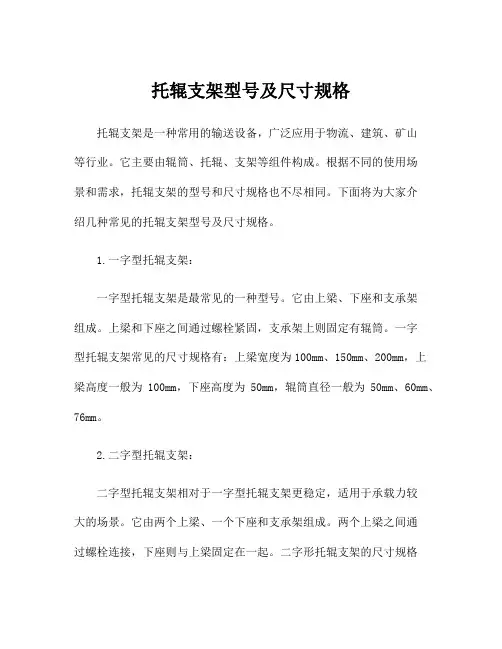

托辊支架型号及尺寸规格托辊支架是一种常用的输送设备，广泛应用于物流、建筑、矿山等行业。
