托辊规格一览表

带式输送机托辊尺寸参数
托辊的尺寸参数主要包括直径、宽度、轴承间距等。

托辊的直径是指托辊转动时，通过轮缘中心点的直线距离。

托辊的直径一般根据输送物料的性质、输送能力和输送距离等因素来确定。

一般情况下，输送大颗粒物料的托辊直径较大，这样可以减少物料对托辊的影响和阻力。

同时，托辊的直径也会影响输送带的弯曲半径，直径较大的托辊可以降低带式输送机的弯曲半径，减少对输送带的磨损。

常见的托辊直径有￠60、￠76、￠89、￠108等。

托辊的宽度指的是托辊的滚筒宽度，也就是输送带支撑部分的长度。

托辊的宽度一般根据带式输送机的带宽、带型、托辊间距和物料性质等因素来确定。

一般情况下，托辊的宽度应略小于带宽，这样可以避免物料从带式输送机侧面溢出，并保证物料的稳定输送。

如果托辊的宽度过大，会增加输送带的摩擦阻力，降低输送效率。

常见的托辊宽度有500mm、
650mm、800mm等。

托辊的轴承间距是指相邻托辊的轴承中心之间的水平距离。

托辊的轴承间距需要根据物料的性质和输送带的张力来确定。

一般情况下，托辊的轴承间距应适当，不宜过大或过小。

如果托辊的轴承间距过大，会造成输送带的下陷和松弛，影响输送效果；如果托辊的轴承间距过小，会增加输送带的张力，增大动力消耗。

常见的托辊轴承间距有300mm、400mm、500mm等。

总之，托辊的尺寸参数对带式输送机的输送效果和使用寿命有着重要的影响。

在实际使用中，需要根据具体的工况和物料性质进行合理的选择和设计，以确保带式输送机的正常运行和高效输送。

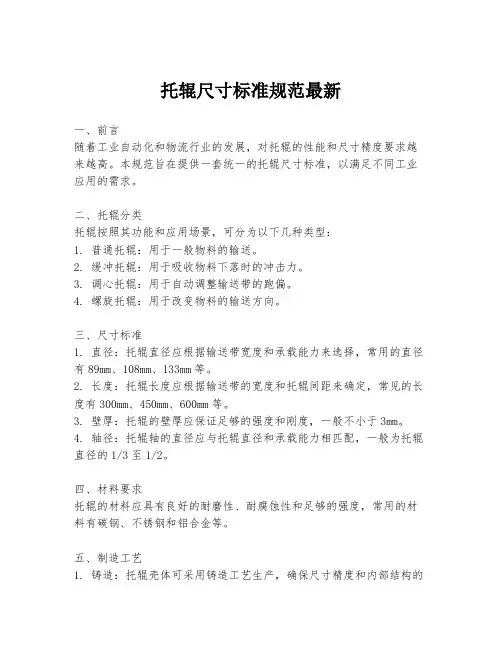

托辊尺寸标准规范最新一、前言随着工业自动化和物流行业的发展，对托辊的性能和尺寸精度要求越来越高。

本规范旨在提供一套统一的托辊尺寸标准，以满足不同工业应用的需求。

二、托辊分类托辊按照其功能和应用场景，可分为以下几种类型：1. 普通托辊：用于一般物料的输送。

2. 缓冲托辊：用于吸收物料下落时的冲击力。

3. 调心托辊：用于自动调整输送带的跑偏。

4. 螺旋托辊：用于改变物料的输送方向。

三、尺寸标准1. 直径：托辊直径应根据输送带宽度和承载能力来选择，常用的直径有89mm、108mm、133mm等。

2. 长度：托辊长度应根据输送带的宽度和托辊间距来确定，常见的长度有300mm、450mm、600mm等。

3. 壁厚：托辊的壁厚应保证足够的强度和刚度，一般不小于3mm。

4. 轴径：托辊轴的直径应与托辊直径和承载能力相匹配，一般为托辊直径的1/3至1/2。

四、材料要求托辊的材料应具有良好的耐磨性、耐腐蚀性和足够的强度，常用的材料有碳钢、不锈钢和铝合金等。

五、制造工艺1. 铸造：托辊壳体可采用铸造工艺生产，确保尺寸精度和内部结构的均匀性。

2. 机加工：托辊轴和轴承座等关键部件应进行精密机加工，以保证装配精度。

3. 热处理：托辊壳体和轴应进行适当的热处理，以提高其耐磨性和抗疲劳性能。

六、检验标准托辊在出厂前应进行严格的质量检验，包括尺寸精度、材料性能、装配质量等方面的检查。

七、安装与维护1. 安装：托辊安装时应确保其与输送带的接触面平整，避免因安装不当造成的输送带损伤。

2. 维护：定期检查托辊的磨损情况，及时更换损坏的托辊，以保证输送机的稳定运行。

八、结语托辊作为输送机的重要组成部分，其尺寸标准规范的制定对于提高整个输送系统的效率和可靠性具有重要意义。

希望本规范能够为相关行业提供参考和指导。

请注意，以上内容为示例文本，实际的托辊尺寸标准规范可能会根据具体应用和行业标准有所不同。

托辊支架型号及尺寸规格托辊支架是一种常用于输送带系统中的零部件，其主要功能是支撑和固定托辊，以确保输送带的正常运行和稳定性。

根据不同的应用需求，托辊支架有不同的型号和尺寸规格。

下面我将为大家介绍几种常见的托辊支架型号及尺寸规格。

1.通用型托辊支架：通用型托辊支架是一种标准的托辊支架，适用于大多数输送带系统。

其尺寸规格一般为宽度为600mm、750mm、900mm、1050mm和1200mm，其宽度可以根据实际需求进行调整。

托辊支架的长度一般为300mm或500mm，厚度一般为3mm。

这种型号的托辊支架通常用于轻型货物输送，如包裹、纸箱等。

2.重型型托辊支架：重型型托辊支架适用于重型货物的输送，如石材、钢材等。

其尺寸规格一般为宽度为900mm、1050mm、1200mm和1350mm，长度为600mm和800mm，厚度为4mm。

重型型托辊支架具有更强的承载能力和稳定性，适合于需要大功率驱动的输送带系统。

3.不锈钢型托辊支架：不锈钢型托辊支架主要用于一些特殊环境下的输送带系统，如食品加工、医药等行业。

不锈钢型托辊支架具有耐腐蚀、防锈的特点，卫生且易于清洁。

其尺寸规格一般与通用型托辊支架相同。

4.调节型托辊支架：调节型托辊支架可以根据需要进行高度调节，以适应不同高度要求的输送带系统。

其尺寸规格一般与通用型托辊支架相同，但支架的高度可以通过顶部调节器进行调整。

调节型托辊支架通常用于需要频繁调整输送带高度的系统，如装配线、生产线等。

总之，托辊支架是输送带系统中不可或缺的重要组成部分，其型号和尺寸规格应根据实际需求进行选择。

以上介绍的几种常见的托辊支架型号及尺寸规格仅供参考，实际应用中还需根据具体要求进行选择和定制。

希望以上内容对您有所帮助！。

皮带输送机用托辊JIS标准皮带输送机用托辊JIS B 8803(译文)1990年7月1日改正日本工业标准调查会审议日本规格协会发行1日本工业规格皮带输送机用托辊1适用范围这种规格主要适用于运送矿石、土砂、煤炭、粮食、碎石等固定形状橡胶输送机两侧以及两侧使用的托辊。

关于托辊架的标准，在后面有附属书参考1 以下是这种规格的引用规格JIS B 0140 输送机用语JIS B 0141输送机用语JIS B 1001 螺丝孔径和通过孔径JIS B 1180 六方螺丝JIS B 1521 轴承JIS B 3101 一般构造用压延钢材JIS B 3444 一般构造用碳素纲钢管JIS B 3445 机械构造用碳素纲钢管JIS B 3452 配管用碳素纲钢管2 以下是对应的国际规格ISO 1537—19752 使用词语的定义词语的定义来源与JIS B 0140以及JIS B 0141。

3 种类和记号如表1表1 种类和记号种类记号承载托辊组 CR回程托辊组 RR4品质4(1 性能托辊能用一只手轻松拨动，回转灵活，托辊轴承部分在普通的状态下，必须使用使水、灰尘、难以进入的构造。

4(2 外观外部表面必须良好，没有使用上的有害缺点。

特别注意托辊表面光滑，不得有裂纹、断裂、凹陷以及其他的有害缺点。

5 尺寸托辊的尺寸看表2表2使用的记号是从图1得来2图1托辊的形状(例)D:托辊直径l: 托辊使用管子长度d: 托辊小轴直径承载侧的组合实例3根托辊的场合 1根托辊的场合 2根托辊的场合1根托辊的场合2根托辊的场合图1(继续)回程托辊两侧组合例3表2托辊的尺寸尺寸皮带宽度1根托辊的情况 2根托辊的情况 3根托辊的情况 B 4表2 (继续)皮带尺寸宽度1根托辊的情况 2根托辊的情况 3根托辊的情况 B备注: 英文字母后的数字表示的是1根 2 根 3根托辊使用的尺寸。

没有标注公差要求的尺寸表示的是基本尺寸。

56: 材料材料必须使用符合表3或和表3同等以上质量的材料。

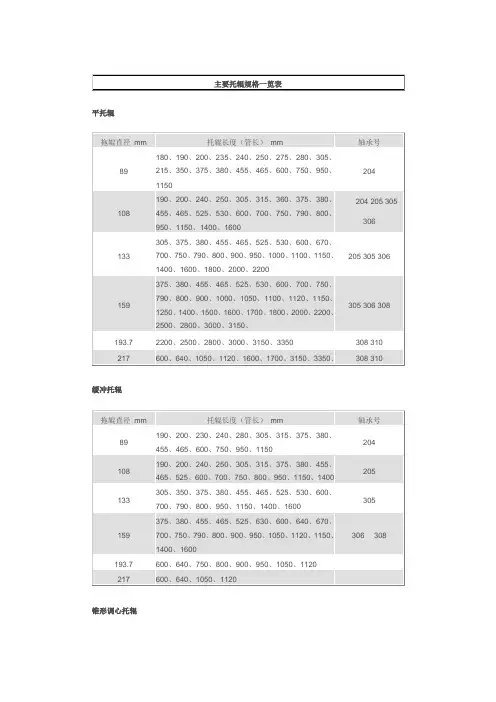

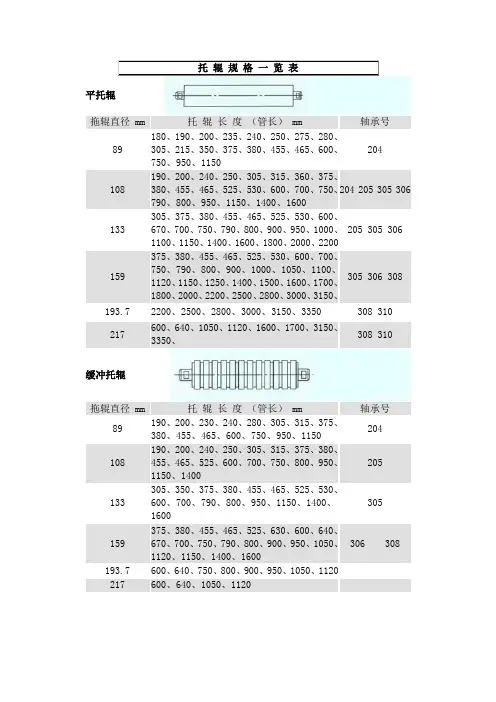

托辊规格一览表平托辊拖辊直径 mm 托辊长度（管长） mm 轴承号89 180、190、200、235、240、250、275、280、305、215、350、375、380、455、465、600、750、950、1150204108 190、200、240、250、305、315、360、375、380、455、465、525、530、600、700、750、790、800、950、1150、1400、1600204 205 305 306133 305、375、380、455、465、525、530、600、670、700、750、790、800、900、950、1000、1100、1150、1400、1600、1800、2000、2200205 305 306159 375、380、455、465、525、530、600、700、750、790、800、900、1000、1050、1100、1120、1150、1250、1400、1500、1600、1700、1800、2000、2200、2500、2800、3000、3150、305 306 308193.7 2200、2500、2800、3000、3150、3350 308 310217 600、640、1050、1120、1600、1700、3150、3350、308 310缓冲托辊拖辊直径 mm 托辊长度（管长） mm 轴承号89 190、200、230、240、280、305、315、375、380、455、465、600、750、950、1150204108 190、200、240、250、305、315、375、380、455、465、525、600、700、750、800、950、1150、1400205133 305、350、375、380、455、465、525、530、600、700、790、800、950、1150、1400、1600305159 375、380、455、465、525、630、600、640、670、700、750、790、800、900、950、1050、1120、1150、1400、1600306 308193.7 600、640、750、800、900、950、1050、1120 217 600、640、1050、1120锥形调心托辊拖辊直径 mm 小头直径×大头直径×管长 mm 轴承号89 89×133×340204108 89×159×415 108×159×415108×176×500108×176×550205 305 306133 108×159×415 108×176×500108×176×550305 306159 133×194×500 133×194×550305 306108×159×445 108×176×560108×194×680 108×194×680305 306梳形清扫托辊拖辊直径 mm 托辊长度（管长） mm 轴承号89 315、380、465、600、750、950、1150 204108 315、380、465、600、700、750、790、950、1150、1400、1600205133 465、600、700、750、790、800、900、950、4000、1100、1150、1400、1600、1800、2000、2200305 308159 600、700、790、800、900、950、1000、1050、1100、1120、1150、1250、1400、1500、11700、1800、2000、2200、2500、2800、3000、3150、306 308193.7 1100、1250、1400、1500、1600、1700、2200、2500、2800、3000、3150308219 2200、2500、2800、3000、3150 310 螺旋形托辊拖辊直径 mm 托辊长度（管长） mm 轴承号108 1150 204133 900、1000、1100、1150、1400、1600、1800、2000、2200205 305 306159 900、1000、1100、1150、1250、1400、1500、1600、1700、1800、2000、2200、2500、2800、3000、3150306 308193.7 1100、1250、1400、1500、1600、1700、2200、2500、2800、3000、3150、3350 308 310 219 1600、1700、3150、3350308 310摩擦调心托辊摩擦下调心托辊 摩擦下平调心托辊 摩擦上、下调心托辊 摩擦上平调心托辊 辊径×辊长×辊全长--轴承号 辊径×辊长×辊全长--轴承号 辊径×辊长×辊全长--轴承号 辊径×辊长×辊全长--轴承号89×500×674-204108×500×674-20489×650×834-204 108×650×834-204 89×800×974-204 108×800×974-204 108×1000×1190-305 133×1000×1190-305 108×1200×1430-305 133×1200×1430-305159×1200×1430-305108×1400×1630-305133×1400×1630-305159×1400×1630-305 133×760×870-406 159×760×870-406 193.7×760×870-407 133×860×970-406 159×860×970-407 193.7×860×970-407 133×960×1070-407 159×960×1070-407193.7×960×1070-40789×135×230-20489×185×280-20489×228×323-204108×252×323-204108×252×342-205 108×295×405-30589×228×323-20489×303×398-20489×378×473-204108×378×488-205108×480×590-305193.7×960×1070-40789×500×690-20489×650×840-20489×800×900-305108×1000×1226-306。

中华人民共和国国家标准
GB990-91
带式输送机托辊基本参数与尺寸代替GB990∽993-77 1主要内容与实用范围
本标准规定了托辊的直径、长度、轴径等基本参数与尺寸。

本标准适用于输送散状物料或成件物品用带式输送机。

2引用标准
GB987 带式输送机基本参数与尺寸
3基本参数与尺寸
3.1 托辊直径
63.5, 76, 89, 108, 133, 159, 194, 219mm
3.2托辊的基本参数与尺寸应符合图和表的规定。

—————————
附加说明：
本标准由中华人民共和国机械电子工业部提出。

本标准由机械电子工业部起重运输机械研究所归口。

本标准由机械电子工业部起重运输机械研究所负责起草本标准起草人梅雪华。
