高效节能气化炉使用说明书

生物质气化炉设备说明书一．前言能源是人类生活和社会发展的物质基础。

至今为止，煤炭、石油及天然气等常规能源一直是人类社会进步的主要动力，由于这些化石能源大规模的开采和利用，造成能源日益枯竭、环境不断恶化、气候反常逐年加剧，因此发展可再生能源来取代现有的化石燃料能源，并降低二氧化碳等温室气体的排放，已经成为全世界共同面对的问题。

可再生能源主要包括太阳能、水力、风力、地热、潮汐及生物质能等等，其中，生物质能是人类利用最早的能源物质之一，具有分布广、可再生及成本低等优点。

在可再生能源中，生物质能是唯一能够连续生产、规模可控、可储存、可运输的全能性能源；同时，又能解决生物质中例如秸秆，随意堆放、燃烧造成的环境污染，为农林业废弃物处理提供解决之道。

二．设备特点生物质气化炉是通过热化学过程，将生物质裂解气化成为气体燃料，俗称“木煤气”，本设备具有以下的特点：1.生物质原材料适用范围广，各种农林业废弃物，经过破碎烘干后均可利用。

2.生产的可燃气热值高，可直接替代其他可燃气体用于工业用气。

3.环保设计，生产过程无黑烟排放。

4.应用性广，除了提供锅炉连续性供热，也可用大中小型生物质气发电站，适用于内燃机及汽轮机发电，也可用透过热交换器产生热气，提供产品烘干、大棚温室的农业供热。

5.高性价比，低投入高产出，具可观效益。

6.属于国家提倡的环保节能项目，易获政府政策支持。

三．详细说明设备示意图如下设备主要分为三大部分：气化炉主体、喷淋净化装置、燃烧器及热交换装置，分别说明如下气化炉主体：喷淋净化装置设备说明：操作人员利用爬梯及平台将生物质原材料倒入3生物质气化炉，点燃后覆盖造成闷烧，燃烧器的12引风机将烟气抽出；燃烧完全的生物质炭落入6出炭冷却机，螺杆将生物质炭推出。

操作人员在平台上随时补充生物质原材料并观察炉内生物质闷烧的情况。

主要功能：生物质原材料进料，生物质炭的产生。

设备说明：烟气自3生物质气化炉抽出后，经过7除尘管道及10喷淋装置，将烟气中的杂质隔离于水箱，并透过喷淋装置降低烟气的温度，然后经过11烟气净化装置，进一步冷却烟气，并将烟气中的焦油及木醋液收集起来，达到净化烟气的目的，此时的烟气已经净化成可燃气体。

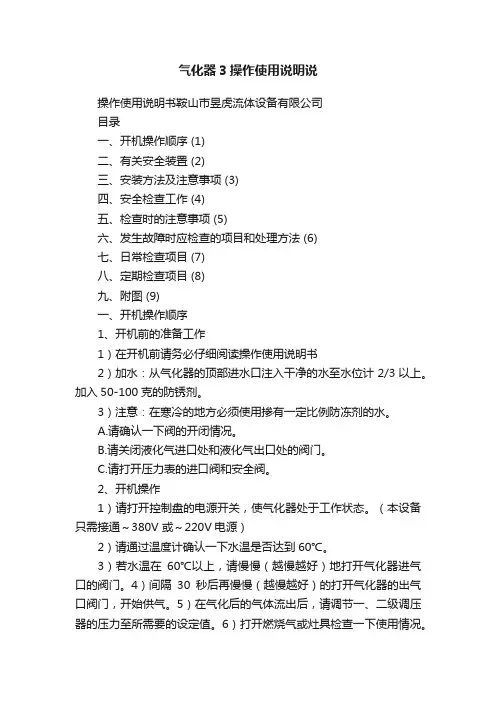

气化器3操作使用说明说操作使用说明书鞍山市昱虎流体设备有限公司目录一、开机操作顺序 (1)二、有关安全装置 (2)三、安装方法及注意事项 (3)四、安全检查工作 (4)五、检查时的注意事项 (5)六、发生故障时应检查的项目和处理方法 (6)七、日常检查项目 (7)八、定期检查项目 (8)九、附图 (9)一、开机操作顺序1、开机前的准备工作1）在开机前请务必仔细阅读操作使用说明书2）加水：从气化器的顶部进水口注入干净的水至水位计2/3以上。

加入50-100克的防锈剂。

3）注意：在寒冷的地方必须使用掺有一定比例防冻剂的水。

A.请确认一下阀的开闭情况。

B.请关闭液化气进口处和液化气出口处的阀门。

C.请打开压力表的进口阀和安全阀。

2、开机操作1）请打开控制盘的电源开关，使气化器处于工作状态。

（本设备只需接通～380V 或～220V电源）2）请通过温度计确认一下水温是否达到60℃。

3）若水温在60℃以上，请慢慢（越慢越好）地打开气化器进气口的阀门。

4）间隔30秒后再慢慢（越慢越好）的打开气化器的出气口阀门，开始供气。

5）在气化后的气体流出后，请调节一、二级调压器的压力至所需要的设定值。

6）打开燃烧气或灶具检查一下使用情况。

3、关机1）短时间停止使用的场合：请关闭液化气进口阀门，其它阀门和电源仍保持开机状态。

2）长期停止使用的场合：A.请关闭进口阀门。

B.全部用尽气化器内的残气或将残气从排污口放出。

C.请关闭液化气的出口阀门。

D.切断电源开关。

4、其它本气化器的温度控制系统为自动控制系统，在设定的温度为60℃±2.5℃的情况下，加热系统将会自动打开和关闭，系统有充分的安全保障。

二、有关安全装置本气化器内带有防止液化气液体流出的切断装置。

当电加热器发生故障以及液化气的消费量超出气化器额定容量以上时，为防止液体流出产生危险，本气化器的安全防过液装置将会动作，关闭液化气出口防止液体的外流。

当防止液体外流的装置动作后，请按以下所列的情况和解决方法进行调查并加以解决。

TDNY系列气化炉《使用说明书》气化炉产气原理秸秆在不完全燃烧一定温度的条件下可产生可燃烧气体，气化炉的反应温度靠点燃秸秆自身燃烧得到，但又不能充分燃烧（否则不产气）。

也就是说，本炉是靠不完全燃烧产生可燃气体的，因此，不仅要确保炉内火不灭，同时也要确保不能产生明火，燃料要压实些，本秸秆气化炉设计科学合理，燃烧时产生的燃气通过进料口内圆柱体上的通气糟，经燃气管进入过滤器内，燃气经过滤器内装置及水净化后，减少了大量烟尘，燃气清洁卫生。

高效环保气化炉使用说明一、使用燃料必须破碎、或粗细搭配。

点火前新炉必须烤炉2-3天（用木柴或可燃物点燃放入炉内燃烧），待炉内的耐火泥干燥后即可正常产气。

二、第一次生火；关闭出灰口，用些易燃物（如麦秸或碎纸等）点燃投入炉内，点燃稍后加入2-3公斤燃料，盖上加料口盖，打开鼓风机1-2分钟停机，装满燃料踏实（9成满）。

三、产气点火；如因加料口出现正常的微青黄烟，点燃灶头，如燃气灶不易点着，或点着火苗跳动，说明炉内空气未排完，燃气浓度不够，应停一下重新点火，火苗不跳动，缕缕上飘，说明燃烧正常，旋转调速开关调节风量助燃。

四、燃料补充，做完饭后应用木棒捣一下炉内燃料，看下层燃料是否形成空洞，如形成空洞要捣实，加上燃料即可。

五、注意事项：1．炉内燃料应压实，否则开炉产烟不产气。

2．开炉、停炉操作顺序严格照步骤二、三、四进行。

3．要定期清理过滤器、集污罐，炉灰一星期左右清理一次。

用户安装与日常使用细则一、注意事项1．气化炉安装于室内或室外，并检查连接管道的各个结头处密封是否完好，不得有漏气现象。

2．打开炉灶上的燃气开关后，应立即点燃，在使用中应注意不让锅中的水将火烧灭，发现火熄时应立即点火，使用完后应关掉调速开关，关掉燃气阀门。

3．鼓风机运转过程中，不得打开顶盖或出灰口，如需打开顶盖加料或者打开出灰口时，应在关掉风机电源后再进行。

4．进行加料或出灰时，应站在出灰口的侧面，禁止面部正对出灰口观察或操作，以免回火灼伤。

气化炉安全操作规程范本第一章总则第一条为了保证气化炉的正常运行和安全使用，制定本规程。

第二条本规程适用于气化炉的操作、维护和日常管理。

第三条全体操作人员必须严格遵守本规程，保证操作安全。

第四条本规程应经过全体操作人员的学习和掌握，达到学而知行的目的。

第五条操作人员必须按照规程的要求进行操作，不得擅自改动或忽视规程。

第二章气化炉的安全操作规定第一条操作人员必须经过专业的培训和考核，取得特种设备操作证书。

第二条操作前，必须检查气化炉的各个部位是否正常，无损坏、漏气等情况。

第三条操作人员必须穿戴好防护装备，在操作过程中不得解开。

第四条操作人员禁止饮酒、吸烟或携带易燃、易爆物品上岗。

第五条气化炉的供电装置必须符合国家安全标准，无故障和漏电的情况。

第六条操作人员必须按照操作程序和步骤进行操作，不得随意更改或省略。

第七条操作人员严禁在操作过程中长时间单独留守，应有其他人员进行监督和应急处理。

第八条操作人员禁止擅自更改气体的供应和配比，必须按照规定使用。

第三章气化炉的日常维护管理第一条气化炉的日常维护管理由专业的维护人员负责，操作人员只能进行例行的检查和保养。

第二条每班下岗操作人员必须对气化炉进行巡检，发现问题及时报告并进行处理。

第三条气化炉的各个部位必须保持清洁，无堆积的杂物和油脂。

第四条气化炉的操作记录和维修记录必须按照要求填写，并进行保存备份。

第五条气化炉的维护人员必须经过培训和考核，持有特种设备维护证书。

第四章突发情况的处理第一条操作人员发现气化炉发生故障、泄漏或其他安全隐患时，应立即采取应急措施。

第二条操作人员必须了解和熟悉应急处理流程，能够独立进行应急处理。

第三条操作人员在进行应急处理时，应当保证自身安全，若情况无法处理，应及时上报上级。

第四条在发生突发情况时，必须组织人员撤离现场，并做好相应的事故报告。

第五条突发情况发生后，必须开展事故调查和排查，查明原因，并采取措施防止再次发生。

第五章外来人员的管理第一条外来人员进入气化炉操作区域必须进行安全教育和培训。

气化炉的操作规程气化炉的操作规程一、安全操作1.1 保持操作区域整洁、干燥，并清除杂物，确保安全通道畅通。

1.2 确保所有使用气化炉的人员都接受过必要的培训，了解操作规程，并具备使用气化炉的资质。

1.3 在操作气化炉前，确保安全阀、压力表和温度计等设备正常工作，并进行必要的检查和校准。

1.4 操作人员在操作气化炉前应戴好个人防护装备，如安全帽、防护眼镜、防护手套等。

1.5 当气化炉出现异常情况，如异常声响、异味等，应立即停止使用，并进行必要的检查和维修。

1.6 使用气化炉时，禁止使用易燃、易爆、有毒等危险物质，确保操作环境安全。

二、操作流程2.1 确认供应气体和供应电源是否正常，气化炉的液位是否在安全范围内。

2.2 打开气化炉门，将待处理物料放入气化炉内，注意避免过度堆积。

2.3 关上气化炉门，并确保密封良好，防止废气泄漏。

2.4 打开供气开关，逐步增加供气量，确保气化炉内的气体均匀分布。

2.5 打开点火装置，进行点火，确保点火成功后，逐渐增加火焰大小，使气化炉内的物料逐渐升温。

2.6 在升温过程中，根据物料的性质和操作要求，调节气化炉的温度和压力，确保物料得到充分气化。

2.7 物料气化完成后，关闭供气开关，逐渐减小火焰大小，使炉内温度逐渐降低。

2.8 在炉内温度降低到安全范围后，打开气化炉门，取出气化后的物料。

2.9 关闭点火装置，关闭气化炉门，并关闭供气开关和电源开关。

三、日常维护3.1 定期对气化炉进行清洁，去除灰尘和杂物，保持炉内清洁。

3.2 定期检查和校准安全阀、压力表和温度计等设备，确保其正常工作。

3.3 定期检查气化炉的密封性能，修复或更换密封件，防止废气泄漏。

3.4 定期检查气化炉的电气连接和接地情况，确保电气设备的安全可靠。

3.5 对搅拌器、加热器等关键设备进行定期检查和保养，确保其正常运转。

3.6 对气化炉的管道和阀门进行定期检查和润滑，确保其畅通和灵活。

四、应急处理4.1 在气化炉发生泄漏、爆炸等应急情况时，应立即中断供气和供电，关闭气化炉门，并向相关部门报警。

煤价不断上涨，买煤的钱越花越多，“买得起炉子，烧不起煤”已经成为我们安装采暖米时的普遍心态。

在保证采暖效果的前提下，怎样省煤？成为超导气化水暖煤炉设计的主题，比普通炉节煤30%以上！省煤就是省钱！产品各部位名称名称及功能说明1、清灰抽屉：存放从炉箅掉下来的炉灰。

2、配风器（I）型：通过对配风器的调节，保证和控制炉子的抽风量，并使炉子达到取暖的最佳效果。

3、配风器（II）：通过对配风器的调节，控制龙卷风圈的抽风量，并使做饭达到最佳效果。

4、炉盖炉圈：加煤做饭时取下炉炉盖炉圈，取暖、封火时盖上炉圈炉盖。

5、温度、压力显示表：通过观察温度和压力判断炉体内部温度和压力是否超过允许极限。

6、烟囱接口：用于连接烟囱。

7、出水口：与出水主立管和散热器连接。

8、换热器热水出口：接通用热水处。

9、换热器冷水入口：与自来水管或冷水箱连接。

10、标牌：标示炉子的各种数据。

11、清灰门：用于打开并清除受热管上面的灰尘，每天除尘两次。

12、防爆阀：安装在炉体后部当炉体因安装出现错误或由于系统管路冻结，至使炉体带压，防爆片就会破裂，泄压，从而保护采暖系统的安全。

13、切换拉杆：用于改变氧化炉做饭、取暖的使用状态（后推取暖，前拉做饭）。

14、炉排手柄：通过摇动使炉箅转动，实现清灰。

15、回水口：接回水管，在炉体后侧下方。

使用说明1、选煤：烟煤、半烟煤均可。

应尽量选用优质煤种，并应以块煤为主，煤块以核桃大小为最好。

2、加水：点火前必须给炉体及采暖系统加满水，加到膨胀水箱的一半为宜。

加水时缓慢注入，以利于系统纺排空，严禁先点火后加水。

3、点火：先打开上部的炉盖、炉圈，把切换拉杆推至供暖状态（后推），在炉排上面均匀铺一层小块煤后加入木柴到炉膛2/3处，点燃木柴盖上圈盖，打开清灰抽屉上面的配风器I，使配风器充分配风（用户可根据实际情况自己掌握），当火旺时，即可投煤。

（当初次点火里，应用木柴将炉膛烘干再加煤，此时炉膛如有蒸汽或水滴出现属正常两名，待炉膛彻底烘干后，会自然消失）。

热水式气化器（LSYQQ-800Z）使用说明书常州市潞城燃气设备有限公司目录1安装注意事项1.1安装场所1.2安装注意事项2工艺说明3操作注意事项3.1准备工作3.1.1水源3.1.2热源3.2开始操作3.3压力调节3.4停机3.5短期停机3.6长期停机3.7冬季停机4维修和维护注意事项5维护注意事项5.1日常检查5.2年度检查5.3大修检查6故障排除7保证和不属于保证的范围7.1一年保证7.2不属于保证的范围7.3期满后的保证1安装注意事项1.1安装地点1.1.1将气化器安装在通风良好的地方。

1.1.2气化器的布置应符合《城镇燃气设计规范》。

1.1.3应保持安装地点整洁，以便于检查和维修。

1.1.4准备一些注意标牌，如“严禁烟火”，“禁止入内”等等，不允许任何未经许可的人员进入现场。

1.1.5在安装现场应备有8KG以上的干粉灭火器。

1.1.6气化器附近不允许放置任何可燃性物品（如汽油、煤油、原油、木材、木炭或煤等）。

1.1.7为了安全，需要配备一个可燃气体探测器。

1.1.8当定期地从气化器排放气体时，要确认其周围没有可能的火源或电火花，为防止排放气向可能的火源或电火花漂浮，要加一屏障。

1.1.9控制盘应安装在控制室。

1.2安装注意事项1.2.1液相管线i）在过滤器前的液相管线上安装一个针形阀和压力表，丙丁烷混合气用0~2.5MPa的压力表。

1.2.2气相管线i）用户应接放散管。

在安全阀上需安一导管，并把它连到安全位置，在上面做一雨帽。

ii）螺纹接口的高中压调压器为避免气化的气体再次液化，必须安装在靠近气化器的地方。

iii）用户应在高中压调压器后安装适当的压力表。

iv）防爆电磁阀应有良好的接地。

1.2.3逐段清洗外部管线最后连接气化器。

1.2.4防爆电路安装，应符合GB3836.1和GB3836.2防爆要求的规定。

2工艺说明2.1气化器由加热盘管和气室组成，钢瓶和储罐来的液化气在气化器中立即气化，气态的液化气通过气液分离器到出口管线，通过高中压调压器降低到所需要的输送压力。

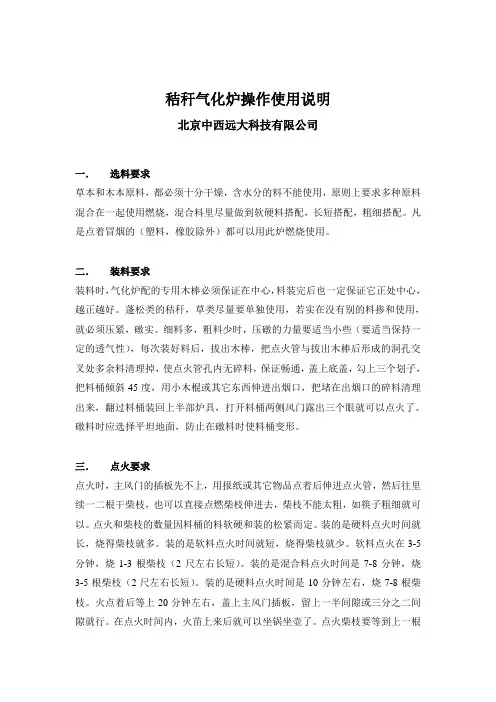

秸秆气化炉操作使用说明北京中西远大科技有限公司一．选料要求草本和木本原料，都必须十分干燥，含水分的料不能使用，原则上要求多种原料混合在一起使用燃烧，混合料里尽量做到软硬料搭配，长短搭配，粗细搭配。

凡是点着冒烟的（塑料，橡胶除外）都可以用此炉燃烧使用。

二．装料要求装料时，气化炉配的专用木棒必须保证在中心，料装完后也一定保证它正处中心，越正越好。

蓬松类的秸秆，草类尽量要单独使用，若实在没有别的料掺和使用，就必须压紧，礅实。

细料多，粗料少时，压礅的力量要适当小些（要适当保持一定的透气性），每次装好料后，拔出木棒，把点火管与拔出木棒后形成的洞孔交叉处多余料清理掉，使点火管孔内无碎料，保证畅通，盖上底盖，勾上三个划子，把料桶倾斜45度，用小木棍或其它东西伸进出烟口，把堵在出烟口的碎料清理出来，翻过料桶装回上半部炉具，打开料桶两侧风门露出三个眼就可以点火了。

礅料时应选择平坦地面，防止在礅料时使料桶变形。

三．点火要求点火时，主风门的插板先不上，用报纸或其它物品点着后伸进点火管，然后往里续一二根干柴枝，也可以直接点燃柴枝伸进去，柴枝不能太粗，如筷子粗细就可以。

点火和柴枝的数量因料桶的料软硬和装的松紧而定。

装的是硬料点火时间就长，烧得柴枝就多。

装的是软料点火时间就短，烧得柴枝就少。

软料点火在3-5分钟，烧1-3根柴枝（2尺左右长短）。

装的是混合料点火时间是7-8分钟，烧3-5根柴枝（2尺左右长短）。

装的是硬料点火时间是10分钟左右，烧7-8根柴枝。

火点着后等上20分钟左右，盖上主风门插板，留上一半间隙或三分之二间隙就行。

在点火时间内，火苗上来后就可以坐锅坐壶了。

点火柴枝要等到上一根烧得差不多了再续，不要一次伸进去好几根。

每次二三根即可。

四．燃烧过程注意事项烧上一个时辰后，火苗有时会逐渐变小，这是你再往里续进一二根柴枝，烧完后把主风门往里关上公分左右，依次类推….. .。

等到料桶外皮特别烫时，火苗明显越来越小，此时可以断定桶内的料马上烧完，为把料完全烧完烧透，后期可以多烧一些柴枝，帮助燃烧完全。
