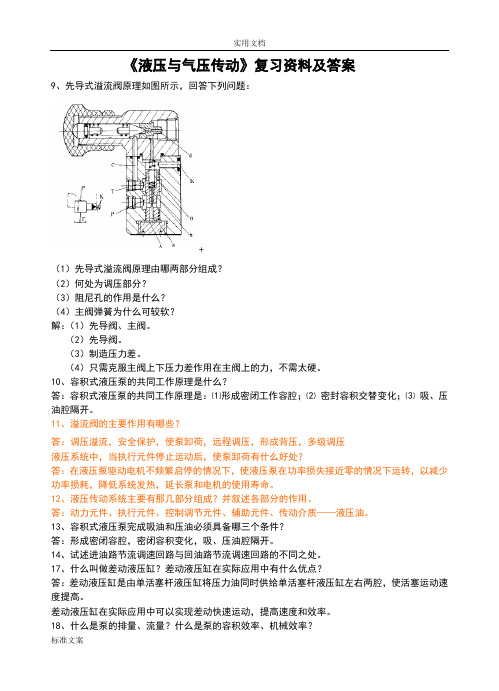

《液压与气压传动》复习资料及答案9、先导式溢流阀原理如图所示，回答下列问题：+（1）先导式溢流阀原理由哪两部分组成？（2）何处为调压部分？（3）阻尼孔的作用是什么？（4）主阀弹簧为什么可较软？解：（1）先导阀、主阀。
（2）先导阀。
（3）制造压力差。
（4）只需克服主阀上下压力差作用在主阀上的力，不需太硬。
10、容积式液压泵的共同工作原理是什么？答：容积式液压泵的共同工作原理是：⑴形成密闭工作容腔；⑵密封容积交替变化；⑶吸、压油腔隔开。
11、溢流阀的主要作用有哪些？答：调压溢流，安全保护，使泵卸荷，远程调压，形成背压，多级调压液压系统中，当执行元件停止运动后，使泵卸荷有什么好处？答：在液压泵驱动电机不频繁启停的情况下，使液压泵在功率损失接近零的情况下运转，以减少功率损耗，降低系统发热，延长泵和电机的使用寿命。
12、液压传动系统主要有那几部分组成？并叙述各部分的作用。
答：动力元件、执行元件、控制调节元件、辅助元件、传动介质——液压油。
13、容积式液压泵完成吸油和压油必须具备哪三个条件？答：形成密闭容腔，密闭容积变化，吸、压油腔隔开。
14、试述进油路节流调速回路与回油路节流调速回路的不同之处。
17、什么叫做差动液压缸？差动液压缸在实际应用中有什么优点？答：差动液压缸是由单活塞杆液压缸将压力油同时供给单活塞杆液压缸左右两腔，使活塞运动速度提高。
差动液压缸在实际应用中可以实现差动快速运动，提高速度和效率。
18、什么是泵的排量、流量？什么是泵的容积效率、机械效率？答：（1）泵的排量：液压泵每转一周，由其密封几何尺寸变化计算而得的排出液体的体积。
（2）泵的流量：单位时间内所排出的液体体积。
（3）泵的容积效率：泵的实际输出流量与理论流量的比值。
（4）机械效率：泵的理论转矩与实际转矩的比值。
19、什么是三位滑阀的中位机能？研究它有何用处？答：（1）对于三位阀，阀芯在中间位置时各油口的连通情况称为三位滑阀的中位机能。
液压传动及控制主观题作业三、主观题(共3道小题)23. 图示三种形式的液压缸，活塞和活塞杆直径分别为D和d，如进入液压缸的流量均为Q，工作压力均为p，试分析各液压缸输出的力和速度的大小及方向。
（忽略液压缸泄漏及摩擦损失）。
答：a)b)c)24. 如图所示为定量泵和定量马达系统，已知泵的输出压力pp＝10 MPa，排量Vp＝10 mL/r，转速np＝1450r/min，容积效率ηvp＝，机械效率ηmp＝；马达排量Vm＝10 mL/r，容积效率ηvm＝，机械效率ηmm＝，泵出口与马达进口间管道压力损失为，其它损失不计，试求：1）液压泵的驱动功率Pip；2）液压泵的输出功率Pop；3）液压马达的输出转速nom、转矩Tom和输出功率Pom 答：1）2）3）25. 图示为两个结构相同且串联着的液压缸。
设液压缸无杆腔面积A1＝100 cm 2，有杆腔面积A2＝80 cm2，缸1输入压力p1＝9×106 Pa，输入流量Q1＝12 L/min，若不计损失和泄漏，求：1）两缸承受相同负载时（F1＝F2），该负载的数值及两缸的运动速度各为多少?2）缸2的输入压力是缸1的一半时（p2＝ p1)，两缸各能承受多少负载?3）缸1不承受负载时（F1＝0），缸2能承受多少负载答：1）当两缸承受相同负载时（即F1 = F2），有：p1· A1- p2· A2= p2· A1= F1将数据代入上式，可求得p2= 5×106（Pa），F1 = 50000（N）因此两缸承受的相同负载为 50000 N。
缸1的运动速度v1= Q1/A1= 12×10-3÷60÷(100×10-4) = （m/s）缸2的运动速度v2= v1·A2/A1= ×80×10 -4÷(100×10 -4) = （m/s）2）缸2的输入压力是缸1的一半时（p2= p1）：缸1承受的负载为：F1 = p1· A1- p2· A2= 9×10 6×100×10 -4 - ×106×80×10-4= 54000（N）缸2承受的负载：F2= p2· A1= ×10 6×100×10-4= 45000（N）3）缸1不承受负载（F1=0），则有：p1· A1- p2· A2= 0 解得：p2= ×107（Pa）此时缸2能承受的负载为：F2= p2· A1= ×106×100×10-4=112500（N）三、主观题(共4道小题)22. 图示回路中，溢流阀的调定压力为5 MPa，减压阀调定压力为3 MPa，活塞运动时产生的负载压力为1MPa，其它损失不计，试分析：1）活塞在运动中和碰上死挡铁后A、B处的压力值；2）如果减压阀的外泄漏油口被堵死，当活塞碰上死挡铁后A、B处的压力值。

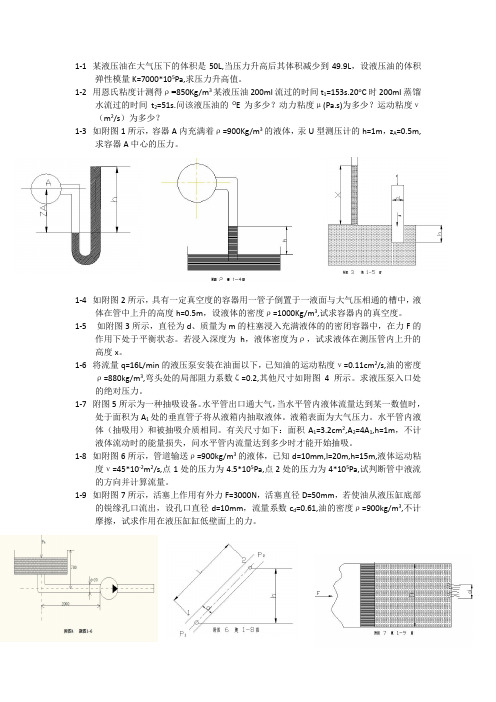

1-1某液压油在大气压下的体积是50L,当压力升高后其体积减少到49.9L，设液压油的体积弹性模量K=7000*105Pa,求压力升高值。
1-2用恩氏粘度计测得ρ=850Kg/m3某液压油200ml流过的时间t1=153s.20o C时200ml蒸馏水流过的时间t2=51s.问该液压油的O E为多少？动力粘度μ(Pa.s)为多少？运动粘度ν（m2/s）为多少？1-3如附图1所示，容器A内充满着ρ=900Kg/m3的液体，汞U型测压计的h=1m，z A=0.5m,求容器A中心的压力。
1-4如附图2所示，具有一定真空度的容器用一管子倒置于一液面与大气压相通的槽中，液体在管中上升的高度h=0.5m，设液体的密度ρ=1000Kg/m3,试求容器内的真空度。
1-5如附图3所示，直径为d、质量为m的柱塞浸入充满液体的的密闭容器中，在力F的作用下处于平衡状态。
若浸入深度为h，液体密度为ρ，试求液体在测压管内上升的高度x。
1-6将流量q=16L/min的液压泵安装在油面以下，已知油的运动粘度ν=0.11cm2/s,油的密度ρ=880kg/m3,弯头处的局部阻力系数ζ=0.2,其他尺寸如附图4所示。
求液压泵入口处的绝对压力。
1-7附图5所示为一种抽吸设备。
水平管出口通大气，当水平管内液体流量达到某一数值时，处于面积为A1处的垂直管子将从液箱内抽取液体。
液箱表面为大气压力。
水平管内液体（抽吸用）和被抽吸介质相同。
有关尺寸如下：面积A1=3.2cm2,A2=4A1,h=1m，不计液体流动时的能量损失，问水平管内流量达到多少时才能开始抽吸。
1-8如附图6所示，管道输送ρ=900kg/m3的液体，已知d=10mm,l=20m,h=15m,液体运动粘度ν=45*10-2m2/s,点1处的压力为4.5*105Pa,点2处的压力为4*105Pa,试判断管中液流的方向并计算流量。
1-9如附图7所示，活塞上作用有外力F=3000N，活塞直径D=50mm，若使油从液压缸底部的锐缘孔口流出，设孔口直径d=10mm，流量系数c d=0.61,油的密度ρ=900kg/m3,不计摩擦，试求作用在液压缸缸低壁面上的力。
1-9 如图所示，已知水深H=10m,截面22120.02,0.04A m A m ==，求孔口的出流流量以及点２处的表压力（取1∂=，不计损失） 解：对0-0和2-2截面列理想液体能量方程：22002222p V p V H g g g gρρ+=+- 1 对2－2和1-1截面列理想液体能量方程：22221122p V p V g g g g ρρ+=+2 显然，12a p p p == 020,0v v v ≈故且有连续方程：1122V A V A q == 3由123联立解得：3111229.8100.020.28/q v A gH A m s ∴===⨯⨯⨯=则２处的表压力即 2222'122212()22a q gH v vA p p p p p ρρ--=-=-==20.2829.810()0.0410000.07352pa Mpa ⨯⨯-=⨯=max 020.72 2.72p p p Mpa Mpa =+∆=+=2-2设液压泵转速为950r/min ，排量＝168L/r ，在额定压力29.5MPa 和同样转速下，测得的实际流量为150L/min ，额定工况下的总功率为0.87，试求： (1)泵的理论流量； (2)泵的容积效率； (3)泵的机械效率；(4)泵在额定工况下，所需电机驱动功率； (5)驱动泵的转矩。
解：① q t ＝V p n=168×950 L/min =159.6 L/min② ηv =q/q t =150/159.6=94% ③ ηm =η/ηv =0.87/0.9398=92.5%④ P=p q/η =29.5×106×150×10-3/（60×0.87）w=84.77kw ⑤ 因为η=p q/T ω 所以T=p q/ηω= p q/（2ηлn ）=29.5×106×150×10-3/（2×0.87×3.14×950）N m=852.1N m4-5 如图系统，液压缸的有效面积A 1=A 2=100cm 2，缸Ⅰ负载F l =35000N,缸Ⅱ运动时负载为零，不计摩擦阻力、惯性力和管路损失。
复习题一、填空题1、液压传动系统由（能源装置），（执行装置）、（控制调节装置）辅助元件和工作介质等部分组成。
2、液压油的粘度主要有（动力粘度）、（运动粘度）、（相对粘度）。
3、齿轮泵的泄漏途径为（齿轮端面与后端盖间的端面间隙）、（齿顶与泵体内壁间的径向间隙）、（两齿轮啮合处的啮合线的缝隙）4、选择液压泵时，首先根据液压系统所提出的要求（压力）和（流量大小）选择液压泵的类型，然后再选型号和规格。
5、常用的密封装置有（摩擦环密封）、（O形圈密封）、（V型圈密封）和间隙密封等。
6、流体在管道中流动时的压力损失有（沿程压力）损失和（局部压力）损失。
7、溢流阀按其工作原理可分为（直动式）溢流阀和（先导式）溢流阀两种。
8、液压缸的种类繁多，主要有（单﹑双单作用液压缸），（组合液压缸）（摆动液压缸）三种。
9、蓄能器的作用有（作辅助动力源）、（维持系统压力）作应急能源、缓和液压冲击和吸收压力脉动等。
10、液压系统中的压力取决于（负载的大小），执行元件的运动速度取决于（力和力矩）。
11、液压油的种类主要有（石油型）、（合成型）、（乳化型）。
12、节流调速回路按其流量阀安放位置的不同，可分为：（进油节流）（回油节流调速回路）以及旁油路节流调速回路。
13、液压传动是以液体为工作介质，借助于密封工作空间的（容积）变化和油液的（压力）来传递能量的传动方式。
14、减压阀按其工作原理可分为（定值输出）减压阀和（定差）减压阀两种。
15、滤油器主要有（表面型）滤油器﹑（深度型）滤油器和（吸附型）滤油器。
16、压力继电器是将（液压）信号转变成（电气）信号的液压元件。
17、液压系统中的压力,即常说的表压力，指的是（相对）压力。
18、雷诺数的物理意义：影响液体流动的力主要是惯性力和粘性力，雷诺数大，说明（惯性）力起主导作用，这样的液流呈紊流状态；雷诺数小，说明（粘性）力起主导作用，液流呈层流状态。
19、液体在直管中流动时，产生（称程）压力损失；在变直径管、弯管中流动时产生（局部）压力损失。
习 题习题2-1 有密闭于液压缸中的一段直径d =15cm ，长L = 40cm 的液压油，它的体积膨胀系数K t /1105.64-⨯=β，此密闭容积一端的活塞可以移动。
如活塞上的外负载力不变，油温从-20℃上升到+25℃，求活塞移动的距离？习题2-2 20℃时200mL 的蒸馏水从恩氏粘度计中流尽的时间为51s ，若200mL 的某液压油在50℃时从恩氏粘度计中流尽的时间为229.5s ，试求该液压油的0E 、ν及η的值?设油的密度为ρ=0.9g/mL 。
习题2-3 图示一液压缸，其缸筒内径D = 12cm ，活塞直径d = 11.96cm ，活塞长度L = 14cm ，若油液粘度065.0=ηPa·s ，活塞回程要求的稳定速度为v = 0.5 m/s ，试求不计油液压力时拉回活塞所需的力F 等于多少？习题2-4 图示一粘度计，若D = 100mm ，d = 98mm ，l =200mm ，外筒转速n = 8 r/s ，测得的扭矩T 为40N·cm ，试求油液的粘度?习题2-5 直径为d 、重量为F G 的活塞浸在液体中，并在力F 的作用下处于静止状态。
若液体的密度为ρ，活塞浸入的深度为h ，试确定液体在测压管内的上升高度x ?习题2-6 图示用一圆锥体堵塞直径d = 1cm 的底部通孔，求作用于此锥形体的总作用力?容器中的液体为水。
习题2-7 液压缸直径D = 150mm ，柱塞直径d = 100mm ，液压缸中充满油液。
如果柱塞上作用着F = 50000N 的力，不计油液的重量，求图示两种情况下液压缸中压力分别等于多少？习题2-8 有一液压泵，流量为25 L/min ，吸油管直径25mm ，泵轴比油箱液面高出400mm 。
如只考虑吸油管中的沿程压力损失，油液为30号液压油，油温为50℃，问泵的吸油腔处的真空度为多少（油的密度为900kg/m 3）？习题2-9 泵从一个大的油池中抽吸油液，流量为q = 150 L/min ，油的运动粘度34.0=νcm 2/s ，密度ρ=900kg/m 3。
液压传动作业题3-1某一液压泵额定压力p=2.5MPa，机械效率Bm =0.9，由实际测得：（1）当泵的转速n=1450r/min，泵的出口压力为零时，其流量Q i =106L/min。
当泵出口压力为 2.5MPa 时，其流量Q2=100.7L/min。
试求泵在额定压力时的容积效率。
（2）当泵的转速n=500r/min，压力为额定压力时，泵的流量为多少？容积效率又为多少？（3）以上两种情况时，泵的驱动功率分别为多少？解：（1）液压泵的容积效率。
泵出口压力为零时的流量即理论流量，为Q Bt 106L/min ；压力为2.5MPa时的出口流量为100.7 L/min，故有（2）转速降至500 r/min时的输出流量。
转速1450 r/min时泄漏流量Q B为（p 2.5MPa ）Q B 106 100.7 5.3 （L/min）（2）转速降至500r/min时泵的理论（输出）流量为3-3某组合机床动力滑台采用双联叶片泵YB-40/6。
快速进给时两泵同时供油，工作压力为1.0MPa；工作进给时，大流量泵卸荷，其卸荷压力为0.3MPa，此时系统由小流量泵供油，其供油压力为4.5MPa。
若泵的总效率为B 0.8，求该双联泵所需电动机功率（大泵流量为40L/min，小泵流量为6L/min ）。
100.72.5MPa)=95% (1)106眾36.55 ( L/min ) (3) 压力不变，泄漏常数不变，泄漏量不变，故500 r/min的输出流量为Q B Q Bt Q B 36.55 5.3 31.25 ( L/min) (4) （注释：转速为500 r/min的容积效率Bv =31.25/36.55 85.5% ;如果仍认为容积效率=0.95不变，将导致计算错误）假定机械效率不随转速变化，则有P Bi (1450r/mi n) 2.5 106 106 10 360 0.9(W)=4.91(kW)P Bi (500r/mi n) 2.5 10636.55 10 360 0.9(W)=1.69(kW)(5)(6)Q B106解：设泵1出口压力为P1,流量为Q1,设泵2出口压力为P 2,流量为Q 2, 快进时双联泵输出的功率为：工进时双联泵输出的功率为:3-8 某液压泵额定工作压力为10MPa ，几何排量为12mL/r ,理论流量为24L/min ，容积效率为0.90，机械效率为0.80。
例1如图所示，液压泵从油箱吸油，吸油管直径为6cm,流量q=150L/min液压泵入口处的真空度为0.02MPa,油的运动粘度为30*10-6m2/s,密度为900kg/m3,弯头处的局部阻力系数为0.2,管道入口处的局部阻力系数为0.5。
求：（1）沿程损失忽略不计时的吸油高度是多少？；（2）若考虑沿程损失，吸油高度又是多少？解：取1-1, 2-2截面列伯努利方程：例2.某泵排量v = 50cm3/r, 总泄漏量Δq=,29*10-5cm3/Pa.min泵以1450r/min的转速转动,分别计算p=0、10MPa时泵的实际流量和容积效率。
如泵的摩擦损失转矩为2Nm，试计算上述几种压力下的总效率？所需电机功率是多少？解：泵的实际流量例3、图示的两个系统中，各溢流阀的调整压力分别为P A＝4MPa, P B＝3MPa, P C ＝2MPa,如系统的外负载趋于无限大，泵的工作压力各为多少？流量是如何分配的？解：图1是三个溢流阀串联，因此泵的工作压力P = P A＋P B＋P C图2是三个溢流阀并联，因此泵的工作压力P取其中的最小值，即P = P C = 2MPa图1泵输出的流量经三个溢流阀流回油箱。
图2泵输出的流量主要经溢流阀A流回油箱,小部分控制油液经溢流阀B、溢流阀C流回油箱。
1. 说明溢流阀、减压阀、顺序阀的异同和特点。
2. 液压传动有哪些优缺点？3. 写出雷诺数的表达式，并说明其作用。
4. 动力粘度的物理意义是什么？5. 什么是换向阀的位和通？6. 管路的压力损失有哪几种？各受哪些因素的影响？7. 什么是泵的排量和泵的容积效率？8. 什么是换向阀的中位机能，并举例说明。
9. 简述液压系统是由哪些部分组成的，并说明其作用。
10. 什么是开式回路？什么是闭式回路？11. 节流阀的最小稳定流量有什么意义？影响其值的因素主要有哪些？12. 简述容积调速回路的工作原理及特点？13. 20号机械油的含义是什么？14. 简述液压系统是由哪些部分组成的，并说明其作用？15. 理想液体的特点是什么？16. 压力和温度对粘度有何影响?17. 如果液压泵的出口减小，流量是否减少? 当出口压力升高时，流量是否减少?20. 什么是动力粘度、运动粘度和相对粘度？18. 节流阀为什么能改变流量？19. 调速回路应满足哪些基本要求？20. 换向阀的“O”、型“H”型中位机能是什么？21. 液体层流和紊流的定义是什么？22. 液压泵的工作压力取决于什么?23. 简述容积式泵和马达的工作原理?26. 什么是大气压力、相对压力、绝对压力和真空度？它们之间有什么关系？液压系统中的压力指的是什么压力？24. 用什么来判断液体的流动状态？什么是层流和紊流？25. 液压传动中常用的液压泵分为哪些类型？26. 用溢流节流阀的节流调速回路中，为何溢流节流阀只能安装在进油路上?27. 什么是流体的体积弹性系数?它表示了流体的哪一方面的性质?28. 什么是液控单向、其工作原理如何? 有何用途?29. 溢流阀的用途有哪几种、试画出回路原理加以说明?30. 液压缸的作用是什么?有哪些类型?31. 压系统中的压力是怎样形成的？32. 什么是液压油的粘性？33. 什么是进口节流调速回路？有何特点？应用在什么场合？34. 什么叫卸荷回路? 式画出两种卸荷回路?35. 减压阀用于夹紧油路，当夹紧油缸夹紧工件后，还能否减压? 为什么?36. 执行元件的速度由什么决定的？37. 调速阀和节流阀有何区别? 各用于什么场合?38. 已知泵的排量V=50cm3/r，总泄漏量△q=cp，c=29×10-5cm3/Pa·min，泵以1450r/min的转速转动，当压力p=10MPa时，求泵的实际流量和容积效率。
如泵的摩擦转矩损失为2N·m，且于压力无关，求泵的总效率。
15. 图3示泵从油箱吸油，吸油管直径d=60mm，流量为150 L/min,所用液压油的运动粘度为0.00003m2/s，油的密度为900kg/m3，泵吸油口处的真空度不能超过0.02MPa，吸油管入口处的局部阻力系数为0.5，弯头处的局部阻力系数为0.2，管长L=h,求允许的最大吸油高度？图3816. 图39示液压系统，负载F，减压阀的调整压力为Pj, 溢流阀的调整压力为Py, Py > Pj. 油缸无杆腔有效面积为A。
试分析泵的工作压力由什么值来确定?。
17. 图40示液压系统中，试分析在下面的调压回路中各溢流阀的调整压力应如何设置，能实现几级调压？18. 图41示图示进油节流调速回路中，液压缸两腔面积A1=100cm2，A2=50 cm2，负载F L=2000kgf。
求∶(1)如果节流阀压降在负载F L=2000kgf时为3 kgf/ cm2 ，溢流阀的调整压力为多少? 泵的工作压力为多少? (2)溢流阀按(1)调好后，负载F L从2000kgf降到1500 kgf时，泵的工作压力有何变化? 活塞运动速度于(1)相比有何变化? (3)如将节流阀改用调速阀负载F L从2000kgf降到1500 kgf时活塞运动速度于(1)相比有何变化?42. 图42所示液压系统，完成如下动作循环：快进—工进—快退—停止、卸荷。
试写出动作循环表，并评述系统的特点?图39 图40图41 图4243. 图43示液压系统，负载F，减压阀的调整压力为P j，溢流阀的调整压力为P Y，P Y > P j。
试分析泵的工作压力为多少？44. 图44示液压系统中，各阀的调整压力如图所示，试分析可实现几级调压？45. 如图45所示，液压泵从油箱吸油，吸油管直径为6cm,流量q=150L/min液压泵入口处的真空度为0.02MPa,油的运动粘度为30*10-6m2/s,密度为900kg/m3,弯头处的局部阻力系数为0.2,管道入口处的局部阻力系数为0.5。
求：（1）沿程损失忽略不计时的吸油高度是多少？；（2）若考虑沿程损失，吸油高度又是多少？46. 已知泵的额定压力P和额定流量q，设管道内压力损失忽略不计，试说明图46所示各种工况下泵出口处的工作压力值？图43 图44图46 图45 47. 在某液压系统中，工作阻力F＝15kN，活塞有效面积A＝63.6cm2，要求活塞的快速运动速度v＝3m/min。
试确定液压泵的工作压力P p和输出流量q p，图47中溢流阀的调定压力为多少（P p＝（1.3～1.5）p，q p＝（1.1～1.3）q）？48. 图48所示进油节流调速回路中，液压缸两腔面积A1=100cm2，A2=50 cm2，负载F L =25kN。
求∶(1)如果节流阀压降在Δp=0.3Mpa时，溢流阀的调整压力p Y为多少? (2)溢流阀按(1)调好后，负载F L从25kN降到15kN时，泵的工作压力有何变化? 活塞运动速度与(1)相比有何变化? 变化了多少？（节流阀的节流口为薄壁孔）49. 某液压泵输出油压p＝10Mpa，转速n＝1450r/min，泵的排量V p＝46.2ml/r，容积效率ηv＝0.95，总效率η＝0.9。
求驱动该泵所需电动机的功率P电和泵的输出功率P？图47 图48在图50中，已知滑块和活塞总重力G＝25kN，活塞直径D＝20cm，活塞杆直径d＝5cm，顺序阀的调整压力p x＝3MPa，求滑块是否因自重而下滑？47.47. 在图51中，各溢流阀的调整压力p1＝5MPa，p2＝3MPa，p3＝2MPa。
问外负载趋于无穷大时，图中当二位二通阀断电和通电时，泵的工作压力各为多少?48.48. 泵的额定流量为100L/min，额定压力为2.5MPa，当转速为1450r/min时，机械效率为ηm＝0.9。
由实验测得，当泵出口压力为零时，流量为106 L/min，压力为2.5MPa 时，流量为100.7 L/min，求：1）泵的容积效率；2）如泵的转速下降到500r/min，在额定压力下工作时，估算泵的流量为多少？3）上述两种转速下泵的驱动效率。
49.49. 图53为夹紧回路，溢流阀的调整压力p1＝5MPa，减压阀的调整压力p2＝2.5MPa，试分析活塞快速运动时，A、B两点的压力各为多少？减压阀的阀芯处于什么状态?工件夹紧后，A、B两点的压力各为多少？减压阀的阀芯又处于什么状态？图50 图53图5150.50. 图54示a和b两系统，各溢流阀的调整压力P A=5MPa ,P B=3Mpa,若系统的外负载趋于无穷大，泵的工作压力为多少?51.51. 某液压马达的进油压力为10MPa，排量为200ml/r，总效率为0.75，机械效率为0.9，试计算：1）1）该马达能输出的理论转矩；2）2）若马达的转速为500r/min，则输入马达的流量为多少？3）3）若外负载为200N•m（n＝500r/min）时，该马达输入功率和输出功率各为多少？52.52. 在图56中，已知液压泵的排量V p＝100ml/min，转速n p＝1500r/min，容积效率ηv＝0.92，溢流阀的调整压力p Y＝8MPa；液压马达排量V M＝160ml/r，容积效率ηVM＝0.89，总效率ηM＝0.79，负载转矩T M＝65 N•m。
通过节流阀的通流截面A T＝0.2cm2。
求通过节流阀的流量；液压马达的转速和系统的效率?图54（a）图54（b）图5653.53. 图57所示系统能实现”快进→1工进→2工进→快退→停止”的工作循环。
试画出电磁铁动作顺序表，并分析系统的特点?58. 图3所示系统能实现”快进→1工进→2工进→快退→停止”的工作循环。
试画出电磁铁动作顺序表，并分析系统的特点?图57 图5859.图59所示系统能实现“快进→1工进→2工进→快退→停止”的工作循环。
试画出电磁铁动作顺序表，并分析系统特点。
60. 图60所示系统能实现”快进→工进→快退→原位停止泵卸荷”的工作循环。
试画出电磁铁动作顺序表。
图59 图60习题1 液压传动概述1.1 什么叫液压传动？液压传动系统由哪几部分组成？各组成部分的作用是什么？1.2 液压传动与机械传动(以齿轮传动为例)、电传动比较有哪些优点？为什么有这些优点？1.3 试讨论液压传动系统图形符号的特点。
1.4 普通液压油与抗磨液压油有什么区别？1.5 目前实用的难燃工作液有哪几种？1.6 液压油的代号(如HM-46)代表什么意义？习题2 液压泵和液压马达2.1 要提高齿轮泵的压力须解决那些关键问题？通常都采用哪些措施？2.2 叶片泵能否实现正、反转？请说出理由并进行分析。
2.3 简述齿轮泵、液片泵、柱塞泵的优缺点及应用场合。
2.4 齿轮泵的模数m=4mm，齿数z=9，齿宽B=18mm，在额定压力下，转速n=2000r/min时，泵的实际输出流量Q=30L/min，求泵的容积效率。
