液压工程手册
- 格式:doc
- 大小:45.50 KB
- 文档页数:2
设计题目设计一台校正压装液压机的液压系统。
•要求工作循环是快速下行→慢速加压→快速返回→停止。
压装工作速度不超过5mm /s •,快速下行速度应为工作速度的8~10倍,工件压力不小于10KN 。
设计内容及步骤一.负载分析与速度分析1. 速度分析已知最大工进速度为5mm /s ,则快进速度设为45mm /s ,并设启动换向时间为0.1s ,运动部件重19.6kN ,运动总行程为450mm2. 负载分析设工作负载w F =30kN 。
惯性负载31960045109009.80.1a v F mN Nt-∆⨯==⨯=∆摩擦负载 摩擦负载分为静摩擦阻力和动摩擦阻力两部分。
静摩擦阻力 F fs = f s ×G = 0.2196003920fs F =⨯=N 动摩擦阻力 F fd = f d ×G = 0.1196001960fd F N =⨯=取液压缸机械效率m η =0.9,则液压缸工作阶段的负载值如下表:按上述分析可绘出负载循环图和速度循环图。
二.确定液压缸的主要参数1.初选液压缸的工作压力所设计的运动部件在工进时负载最大,其值为35511N,其它工况时的负载都相对较低,按照负载大小或按照液压系统应用场合来选择工作压力的方法,由最大负载值查表9-3,取液压缸的工作压力为4MPa。
2.计算液压缸结构参数为使液压缸快进和快退速度相等,选用单出杆活塞缸差动连接的方式实现快进,液压缸缸筒直径为D ==根据GB/T2348—1993对液压缸缸筒内径尺寸和液压缸活塞杆外径尺寸的规定,圆整后取液压缸缸筒直径为D=110mm ,活塞杆直径为d=0.7D=80mm 。
此时液压缸两腔的实际有效面积分别为:无杆腔面积:21/495A D π== cm2有杆腔面积:222()/444.77A D d π=-= cm 2 活塞杆面积:23A =d /4=50.24π cm 23.计算最大流量需求运动部件在快进过程中所需要的流量为21d v q ==13.564π快进 L/min工进过程中所需要的流量为2D v4q ==2.84π工进 L/min快退过程中所需要的流量为224q =12.08π=(D -d )v快退 L/min其中最大流量为快进流量为13.56 L/min 。
审批页批准:年月日审核:年月日年月日编写:年月日编制依据业主项目部下发的本建设工程相关资料及附图《110kV及以上送变电工程启动及竣工验收规程》(DL/T782-2001)《架空送电线路导线及避雷线液压施工工艺规程》(SDJ226-87)《110-500KV架空电力线路工程施工质量及评定规程》(DL/T5168-2002)《110-500kV架空电力线路施工及验收规范》(GB50233-2005)《输变电工程建设标准强制性条文实施管理规程》(Q/GDW 248-2008)《国家电网公司输变电工程标准工艺四》典型施工方法美姑河~布拖110千伏线路工程项目部编写的《施工组织设计》目录一、工程概况 (4)二、液压操作施工工艺 (4)2.1工艺原理 (4)2.2 本工程使用压接管型号 (5)2.3施工工艺流程及操作要点 (5)2.3.1施工工艺流程 (5)2.3.2操作要点 (6)三、各种液压管液压操作 (11)3.1 一般规定 (11)3.2操作工艺 (13)3.3 人员组织、设备与材料 (15)四、质量控制 (16)4.1 工程质量控制标准 (16)4.2 质量保证措施 (16)4.3 压后质量检查 (18)五、安全措施 (18)六、环保措施 (19)一、工程概况本线路起始于220kV美姑河变电站,止于110kV布拖变电站,全线单回架设,线路路径全长80.3km,其中轻冰区线路路径长58.13km,重冰区线路路径长22.17km。
曲折系数:1.21。
全线共256基,线路途经四川省凉山州布拖县、昭觉县、美姑县。
10mm冰区:导线型号:导线采用JL/G1A-240/30-48/7型钢芯铝绞线,单导线方式。
地线型号:一根地线采用LBGJ-80-20AC型铝包钢绞线,对应另一根地线采用OPGW-24B1-90光缆。
设计气象条件:设计覆冰厚度C=10mm、设计基本风速25m/s、最高气温40℃、最低气温-5℃。
液压系统使用及保养和维修手册(液压系统使用前请仔细阅读此手册!!!)内容简介一、概述二、液压油的使用及管理三、液压设备的安装配管及配线四、液压系统的冲洗五、液压泵的使用六、电磁阀的使用七、综合阀的使用八、蓄能器的使用九、滤油器的使用十、油缸的使用十一、系统调试的注意事项十二、系统的维护和保养十三、液压阀的清洗十四、液压系统常见故障及排除方法一、概述1、本液压系统是海门液压公司为我公司设计制造的倾炉系统。
精选了国内优质液压元件、附件。
液压系统总体结构先进合理、可靠,易于维修,符合GB3766-87《液压系统通用技术条件》中的各项技术要求。
2、本液压系统采用了封闭式的油箱结构,所以允许在聚尘大的恶劣环境下工作。
但使用时应注意清扫液压设备上的粉尘,以保证液压系统具有良好的散热性及便于维护。
一)、结构特征1、油泵电机采用卧式安装,使油泵具有良好的散热性及便于维护。
2、液压阀采用叠加阀及手动多路阀,使系统操作方便。
二)、液压系统的主要技术参数液压系统最高工作压力:Pmax=12Mpa~15Mpa油泵总流量:15~150L/min电机总功率:4KW~37KW电源:380V 50HZ油箱容积:300L~1200L系统油液正常工作范围:20℃≤T≤50℃液压系统推荐使用介质夏季:N68抗磨液压油冬季:N46抗磨液压油油液正常工作清洁度要求:NA39级(NAS16.38标准)二、液压油的使用及管理1、若工作介质为液压油,建议使用46号抗磨液压油。
若工作介质为阻燃液压油,建议使用水-乙二醇。
2、禁止使用与图纸不符的工作介质,禁止混合使用新旧液压油或与润滑油。
3、保持液压油的清洁度符合技术要求规定的范围内。
4、及时发现和更换已氧化的或乳化的液压油。
一般使用寿命为12-18个月。
5、液压油必需经过过滤后方可加入系统,并从空滤器处加入,以免混入水或其它杂质。
6、油位下降过大,会引起设备损坏或故障,应将油箱中的油量维持在最大和最小之间。

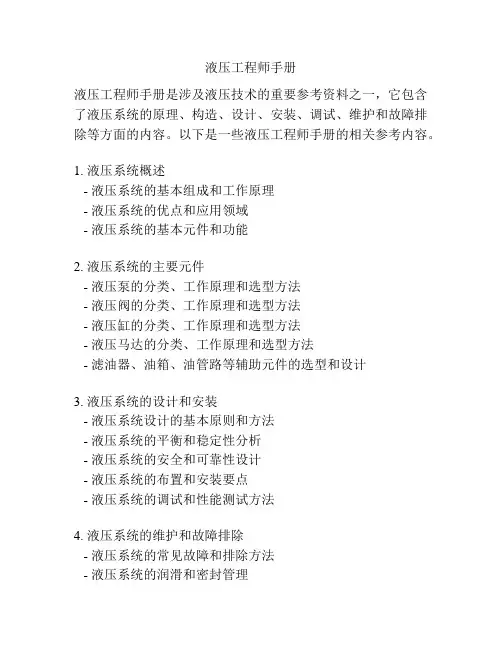

液压工程师手册液压工程师手册是涉及液压技术的重要参考资料之一,它包含了液压系统的原理、构造、设计、安装、调试、维护和故障排除等方面的内容。
以下是一些液压工程师手册的相关参考内容。
1. 液压系统概述- 液压系统的基本组成和工作原理- 液压系统的优点和应用领域- 液压系统的基本元件和功能2. 液压系统的主要元件- 液压泵的分类、工作原理和选型方法- 液压阀的分类、工作原理和选型方法- 液压缸的分类、工作原理和选型方法- 液压马达的分类、工作原理和选型方法- 滤油器、油箱、油管路等辅助元件的选型和设计3. 液压系统的设计和安装- 液压系统设计的基本原则和方法- 液压系统的平衡和稳定性分析- 液压系统的安全和可靠性设计- 液压系统的布置和安装要点- 液压系统的调试和性能测试方法4. 液压系统的维护和故障排除- 液压系统的常见故障和排除方法- 液压系统的润滑和密封管理- 液压系统的定期检修和保养措施- 液压系统的故障诊断和维修技巧5. 液压系统的应用实例- 工程机械液压系统的设计和优化案例- 汽车液压力控制系统的设计和调试案例- 液压舵机系统的设计和故障排除案例- 工业生产线液压系统的设计和维护案例6. 液压系统的安全操作规程- 液压系统操作人员的安全培训和考核- 液压系统的安全操作规程和事故防范措施- 液压系统的紧急停机和事故处理方法本手册是液压工程师在实际工作中的重要参考资料,对液压系统的设计、安装、调试和维护等方面有着重要的指导作用。
液压工程师可以通过学习本手册,不断提高液压系统的运行效果和安全可靠性,确保设备的正常工作。
一、总则1、本手册适用于220kV孙赵线破口进高阳工程的LGJ-240/30导线的接续管、耐张线夹、引流板、GJ-50地线的接续管和JLB4-80地线的接续管、耐张线夹及设备线夹的液压连接施工。
2、本手册的编制依据于《架空送电线路导线及避雷线液压施工工艺规程》(SDJ 226-87)和《110~500kV架空电力线路施工及验收规范》(GBJ233-90)。
3、液压施工是架空送电线路施工中一项重要的隐蔽工序,液压操作人员必须经过培训考试合格并持证上岗,配有并使用自己的钢印,操作时必须有质量检查人员在现场进行监督。
二、导、地线及其接续管、耐张线夹、引流板的尺寸参数1、导、地线规格参数220kV孙赵线破口进高阳工程·架线工程施工作业指导书·液压施工手册四、液压设备使用注意事项1、液压操作人员在操作中应听从液压钳处操作人员指挥,并随时注意液压表的指示压力。
压铝管时,液压泵压强值应达到60~65Mpa,压钢管时液压泵压强值应达到65~70Mpa,不得大于或小于规定负荷。
2、液压机启动后,应先作空载运行2~3分钟,检查液压钳活塞是否灵活,其他部位是否工作正常,确认设备运行完好后,才能加载施压。
注意在检查活塞起落时,施工人员应离开液压泵的正上方。
3、液压前应检查使用的液压模与被压的管是否配套,液压机是否放置平稳,缸体是否垂直地面。
4、施工过程中对液压模应进行定期检查,发现有变形、破损现象,应停用或修复后使用。
5、液压泵、液压钳、液压模、液压管等设备在运输过程中要装箱运输,避免磕碰。
6、液压泵、液压钳的接头防护罩摘下后,应用塑料袋或其他包装材料包裹好,以免沾上灰尘、杂物。
在工作完毕摘除高压软管后,应及时将接头防护罩盖好,高压软管也应按要求进行封装,尤其注意不得遗漏、装错各种活动的密封垫圈、垫片。
7、在施工现场进行锯线、挫飞边等工作时,应距液压钳及液压泵远些,以防止铁屑、粉尘等进入设备,堵塞油路。

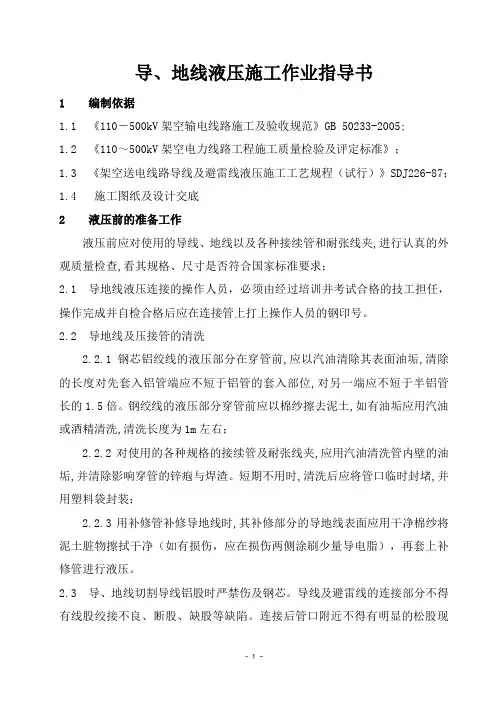

导、地线液压施工作业指导书1 编制依据1.1 《110-500kV架空输电线路施工及验收规范》GB 50233-2005;1.2 《110~500kV架空电力线路工程施工质量检验及评定标准》;1.3 《架空送电线路导线及避雷线液压施工工艺规程(试行)》SDJ226-87;1.4 施工图纸及设计交底2 液压前的准备工作液压前应对使用的导线、地线以及各种接续管和耐张线夹,进行认真的外观质量检查,看其规格、尺寸是否符合国家标准要求;2.1 导地线液压连接的操作人员,必须由经过培训并考试合格的技工担任,操作完成并自检合格后应在连接管上打上操作人员的钢印号。
2.2 导地线及压接管的清洗2.2.1 钢芯铝绞线的液压部分在穿管前,应以汽油清除其表面油垢,清除的长度对先套入铝管端应不短于铝管的套入部位,对另一端应不短于半铝管长的1.5倍。
钢绞线的液压部分穿管前应以棉纱擦去泥土,如有油垢应用汽油或酒精清洗,清洗长度为1m左右;2.2.2对使用的各种规格的接续管及耐张线夹,应用汽油清洗管内壁的油垢,并清除影响穿管的锌疱与焊渣。
短期不用时,清洗后应将管口临时封堵,并用塑料袋封装;2.2.3 用补修管补修导地线时,其补修部分的导地线表面应用干净棉纱将泥土脏物擦拭干净(如有损伤,应在损伤两侧涂刷少量导电脂),再套上补修管进行液压。
2.3 导、地线切割导线铝股时严禁伤及钢芯。
导线及避雷线的连接部分不得有线股绞接不良、断股、缺股等缺陷。
连接后管口附近不得有明显的松股现象。
2.4 采用液压连接导、地线时,导、地线连接部分外层铝股在清洗后应薄薄地涂上一层导电脂,并应用细钢丝刷清刷表面氧化膜,应保留导电脂进行连接(导电脂性能:中性;流动温度不低于150℃,粘滞性强;接触电阻低)。
2.5 导、地线穿管2.5.1钢绞线耐张线夹将钢绞线端头自管口穿入钢锚中,穿管时应顺绞线绞制方向旋转推入。
直至到头为止;钢绞线耐张线夹的穿管图3-12.5.2钢绞线接续管用钢尺测量接续管的实长L,再用钢尺在钢绞线两端头向内量L/2处画C 点印记;印记画好后将钢绞线两端分别向管口穿入,穿时顺绞线绞制方向旋转推入,直至钢接续管端头到达钢绞线两端头L/2的C点印记处重合;接续管钢绞线钢接续管的穿管图3-22.5.3 钢芯铝绞线耐张线夹a、剥铝股:自钢芯铝绞线端头向内量L1+△L;L1:为钢芯穿入钢锚内长度 (125mm);△L:为钢管液压时预留伸长值(此值由试验后确定,△L=15 mm);b、套铝管:将铝管自钢芯铝绞线一端先套入;c、穿钢锚:将已剥露的钢芯自钢锚口穿入钢锚,穿时顺钢芯绞制方向旋转推入,保持原节距,直至钢芯端头触到钢锚底部,管口与铝股预留△L1长度相等为止;d、穿铝管:当钢锚压好后,先在铝管上自管口量L y=260 mm,在管上画好起压印记N,同时在铝线上自端头向内量L y画定位印记C(画定位印记之前,导线应涂导电脂并清除氧化膜)。
目录1有关说明 (1)2导地线技术参数 (2)3导地线压接管技术参数 (2)4液压设备及材料检验 (3)5压接管及导线的清洗 (4)6穿管操作 (4)7液压操作 (8)8质量检查 (10)9液压安全规定 (12)10压接用工器具 (12)导地线液压压接施工手册(含扩径导线)1有关说明1.1本手册适用于线路工程,以高压油泵为动力,以配套压模对导地线进行液压施工。
1.2液压施工是架空送电线路施工中的一项重要隐蔽工序,液压操作人员必须经过技术培训并在技术交底后制作试件进行压接试验,经检验合格后,方可发给合格证书,持证上岗;操作时应有质检人员及监理在现场进行监督。
1.3本工程使用的导地线耐张管、直线管:直线接续管及耐张线夹压前为圆形,压后呈正六角形。
产品全部为北京送变电公司线路器材厂提供,合格证书齐全有效,且经握力试验合格。
1.4使用液压机为100t液压机,具有足够的与所有钢模相匹配的出力。
1.5导地线的受压部分应平整完好,同时与管口距离16m以内不应存在必须处理的缺陷。
1.6液压的导地线的端部在割线前应先将线掰直,并绑好防止松散的扎丝,切割时切口应与轴线垂直。
1.7在割断铝股时,严禁伤及钢芯。
如果伤及钢芯,必须重新画印重新割线。
切口应整齐,导线及架空地线的连接部分不得有线股绞制不良、断股、缺股等缺陷。
连接后管口附近不得有明显的松股现象。
1.8量尺画印的定位印记,画好后应立即复查,以确保正确无误。
1.9压前检查铝管、钢管外径,液压施工必须严格进行操作,对经验收检查合格的液压管打上钢印,压后尺寸做好记录。
1.10在一个档距内,除不允许有压接管的线档外,每根导线、地线只允许有一个直线管和一个补修管,并且补修管与直线管、耐张管与直线管、补修管之间的距离不宜小于18m,直线管及补修管与悬垂线夹之间的距离不小于8m。
2导地线技术参数导地线型号 计算截面(mm 2) 拉断力 (kN ) 最大使用张力(kN ) 外径 (mm ) 单位重量(kg/m) LGJ-400/50 452.00 116.888 46.755 27.60 1.5103 JLK/G2A-630(720)/45677.76 151.905 58.425 36.3 2.0905 GJ-100100.88103.527.613.00.83983导地线压接管技术参数3.1导线耐张线夹(包括钢锚):型 号适用导线主要尺寸(mm)握力 (kN) L1L2 D l1 l2 dNY-400/50 LGJ-400/50 170 390 45 120 120 20 117.23 NY-630(720)/45 JLK/G2A-630(720)/45120515 6080135 20144.4l2l1dDL2L1l1l2L1L2dD3.2导线接续管:型 号 适用导线 主要尺寸(mm)握力 ( kN) L l DdJYD-400/50 LGJ-400/50 600 135 45 24 117.23 JYD-630/45KJLK/G2A-630(720)/45720 1206024144.43.3钢绞线GJ-100地线耐张线夹型号 适用地线 主要尺寸(mm)握力 ( kN) D2dL1LNY-100GGJ-1002620185365123型号 适用地线 主要尺寸(mm)握力 ( kN) DdLJY-100GGJ-1002613.643401234液压设备及材料检验4.1对所使用的导地线结构及规格应认真进行检查,其规格应与设计相符,并符合国家标准的各项规定。

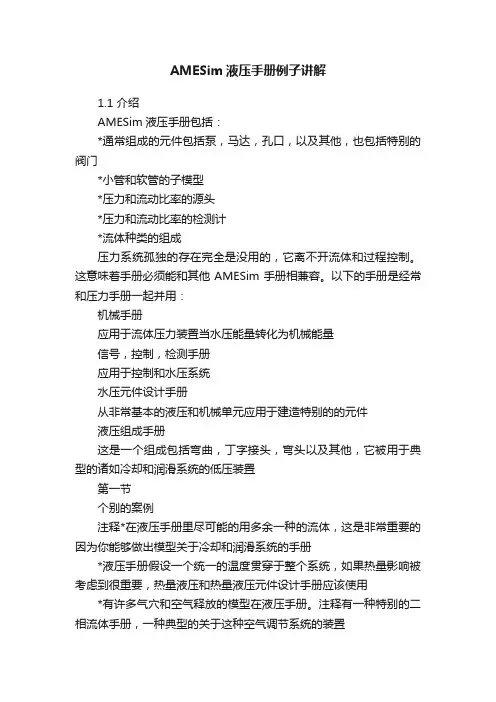

AMESim液压手册例子讲解1.1 介绍AMESim液压手册包括:*通常组成的元件包括泵,马达,孔口,以及其他,也包括特别的阀门*小管和软管的子模型*压力和流动比率的源头*压力和流动比率的检测计*流体种类的组成压力系统孤独的存在完全是没用的,它离不开流体和过程控制。
这意味着手册必须能和其他AMESim手册相兼容。
以下的手册是经常和压力手册一起并用:机械手册应用于流体压力装置当水压能量转化为机械能量信号,控制,检测手册应用于控制和水压系统水压元件设计手册从非常基本的液压和机械单元应用于建造特别的的元件液压组成手册这是一个组成包括弯曲,丁字接头,弯头以及其他,它被用于典型的诸如冷却和润滑系统的低压装置第一节个别的案例注释*在液压手册里尽可能的用多余一种的流体,这是非常重要的因为你能够做出模型关于冷却和润滑系统的手册*液压手册假设一个统一的温度贯穿于整个系统,如果热量影响被考虑到很重要,热量液压和热量液压元件设计手册应该使用*有许多气穴和空气释放的模型在液压手册。
注释有一种特别的二相流体手册,一种典型的关于这种空气调节系统的装置第一节手册包括一系列个别的例子。
我们强烈的建议你认真的对待这些个别的例子。
这些假定你有一个基本的使用AMESim的水平。
作为一个完全最小的工作量你应该做些第三节关于AMESim手册的例子和第五节第一个关于描述如何使用一组的第一个例子1.2案例1:一个简单的液压系统目标*组建一个非常简单的液压系统*介绍一个简单的小管/软管子系统*解释一个结果使用一个特别的参考关于空气释放和空穴图形1.1 一个非常简单的液压系统在这个练习中你将要构造图形1.1中的系统,这可能是最简单具有意义的液压系统。
它是由部分液压种类(通常是蓝色)和部分机械种类元件建造液压部分由用于液压系统的标准符号组成。
主要的原动力提供泵的力量,从水槽拉动液压流体。
这种流体在压力下提供给一个驱动旋转负载液压马达,当压力达到某个值的时候一个解除阀门打开,一个马达和解除阀门的输出流回水槽,图标显示了三个水槽却非常像是仅仅一个水槽被利用了。

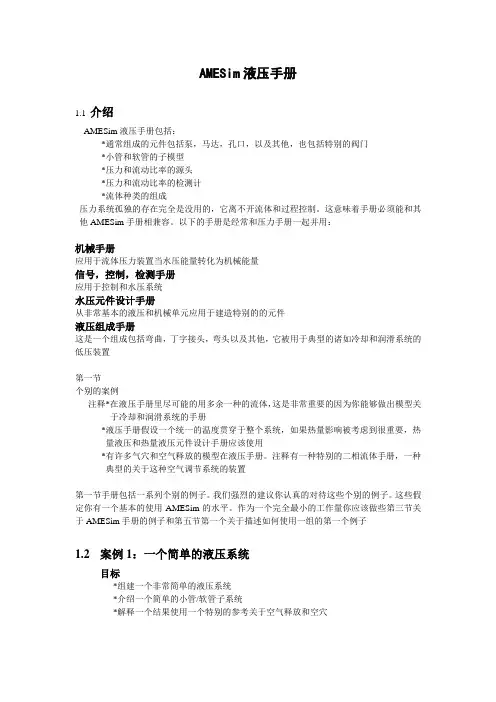

AMESim液压手册1.1 介绍AMESim液压手册包括:*通常组成的元件包括泵,马达,孔口,以及其他,也包括特别的阀门*小管和软管的子模型*压力和流动比率的源头*压力和流动比率的检测计*流体种类的组成压力系统孤独的存在完全是没用的,它离不开流体和过程控制。
这意味着手册必须能和其他AMESim手册相兼容。
以下的手册是经常和压力手册一起并用:机械手册应用于流体压力装置当水压能量转化为机械能量信号,控制,检测手册应用于控制和水压系统水压元件设计手册从非常基本的液压和机械单元应用于建造特别的的元件液压组成手册这是一个组成包括弯曲,丁字接头,弯头以及其他,它被用于典型的诸如冷却和润滑系统的低压装置第一节个别的案例注释*在液压手册里尽可能的用多余一种的流体,这是非常重要的因为你能够做出模型关于冷却和润滑系统的手册*液压手册假设一个统一的温度贯穿于整个系统,如果热量影响被考虑到很重要,热量液压和热量液压元件设计手册应该使用*有许多气穴和空气释放的模型在液压手册。
注释有一种特别的二相流体手册,一种典型的关于这种空气调节系统的装置第一节手册包括一系列个别的例子。
我们强烈的建议你认真的对待这些个别的例子。
这些假定你有一个基本的使用AMESim的水平。
作为一个完全最小的工作量你应该做些第三节关于AMESim手册的例子和第五节第一个关于描述如何使用一组的第一个例子1.2案例1:一个简单的液压系统目标*组建一个非常简单的液压系统*介绍一个简单的小管/软管子系统*解释一个结果使用一个特别的参考关于空气释放和空穴图形1.1 一个非常简单的液压系统在这个练习中你将要构造图形1.1中的系统,这可能是最简单具有意义的液压系统。
它是由部分液压种类(通常是蓝色)和部分机械种类元件建造液压部分由用于液压系统的标准符号组成。
主要的原动力提供泵的力量,从水槽拉动液压流体。
这种流体在压力下提供给一个驱动旋转负载液压马达,当压力达到某个值的时候一个解除阀门打开,一个马达和解除阀门的输出流回水槽,图标显示了三个水槽却非常像是仅仅一个水槽被利用了。
第一章:介绍1.1 AMESim是什么?AMESim代表先进的建模环境来执行工程系统的模拟。
它是基于一个直观的图形界面系统的显示在整个模拟过程中。
AMESim系统中使用符号来表示各个组件是:•基于的是标准的ISO等工程领域中使用的符号为控制液压元件或框图的象征符号系统;或者当不存在这样的标准符号;•符号,是一个容易辨认的图示的系统。
图1.1:在AMESim符号使用图1.1显示了一个工程系统使用标准的液压、机械。
第1章介绍控制符号。
图1.2显示了汽车制动系统的一些图形符号使用。
图1.2:汽车制动系统的象征1.2 AMESim是如何使用的?利用AMESim您构建草图通过添加符号或工程系统图标到绘图区域。
草图完成后,系统的仿真收益在以下阶段:•数学描述的组件相关的图标。
•设置组件的特性。
•将发起一个模拟运行。
•图绘制解释系统行为。
图1.3显示了一个详细的模型三缸活塞泵由HCD符号。
箭给动画用于液压流率。
图1.3:三缸活塞泵由HCD符号尽可能多的自动化进行了这些步骤,在每一个过程将看到系统的草图阶段。
接口目前的做法是提供软件之间的接口,使他们工作在一起,这样您就可以获得的最佳特性。
标准AMESim包提供了一个与MATLAB相连的接口。
这使您访问控制器设计特性,优化设备,功率谱分析等。
其他接口也可以。
AMESim的最新信息接口,请参阅部分1.6.6接口。
方程AMESim指的一组方程定义的动态行为工程系统及其实现计算机代码的模型系统。
模型是由方程和相应的代码组成。
第1章介绍系统中组件。
这些被称为子。
amesim包含大图标和图书馆的子组件。
标准库标准库提供的控制和机械图标和子模型允许您执行各种各样的工程的动态模拟系统。
此外,还有可选库液压元件等设计、液压阻力、气动、热、热工、冷却,系统、动力系统、填充…1.3如何使用文档集文档集合是由:•打印和PDF手册AMESim每个软件的平台。
•每个图书馆印刷和PDF手册。
液压工程师技术手册液压工程师技术手册1.前言1.1 介绍1.2 目的1.3 读者对象2.基础知识2.1 液压原理①压力传递和控制②液压能量转换③流体流动性2.2 液压元件①液压泵②阀门③缸体和活塞④液压马达⑤液压阀2.3 液压回路①单作用液压系统②双作用液压系统③并联液压系统④串联液压系统2.4 液压系统设计①功率需求计算②规划布局设计③液压元件选型④系统参数计算⑤安全措施3.常见故障排除3.1 液压泵故障①无压力或压力过低②压力波动③噪音3.2 阀门故障①阀门卡涩②阀门漏油③阀芯卡住3.3 缸体和活塞故障①漏油②运动不平稳③缸体变形3.4 液压马达故障①低效率②回转不平稳③异常噪音4.液压系统维护4.1 液压油选择和更换4.2 滤清器维护4.3 胶管和接头检查与更换 4.4 密封件维护4.5 清洁和润滑5.附件操作手册、维修手册、零件目录以及系统图纸等。
6.法律名词及注释6.1 液压相关法律名词●液压设备安全法:指对液压工程设备的安全性要求和技术规范的法律法规。
●液压工程安全法:指对液压工程实施过程中的安全管理要求和技术规范的法律法规。
●液压工程环保法:指对液压工程对环境的影响以及环境保护要求的法律法规。
6.2 法律名词注释●液压泵:用于提供液压系统所需压力和流量的设备。
●缸体和活塞:用于转换液压能量为机械能,实现线性运动或转动运动的装置。
●液压阀:用于控制和调节液压系统流量、压力和方向的装置。
●液压回路:指由液压元件和管路连接组成的闭合系统,用于实现特定功能的液压工作。
液压工程师手册液压工程师手册是一本涵盖液压系统设计、安装、维护和故障排除等方面的综合性参考书籍。
作为液压系统设计和工程领域的专业人员,掌握液压工程师手册的内容对于提高工作效率和解决液压系统相关问题至关重要。
一、液压系统基础知识液压工程师手册首先介绍了液压系统的基础知识,包括流体力学、压力、流量、功率、效率等。
它解释了液压系统的工作原理,阐述了各种液压元件的工作原理和应用,如液压泵、液压马达、液压缸、液压阀等。
此外,手册还介绍了液压系统中常用的流体和润滑油的性质和选择。
二、液压元件设计与选型液压工程师手册详细描述了液压元件的设计与选型,其中包括液压泵、液压马达、液压缸、液压阀等。
手册介绍了这些液压元件的工作原理、参数计算和选型指南,以及如何根据系统需求选择合适的元件和确定合适的工作参数。
三、液压系统的设计与安装液压工程师手册还提供了液压系统的设计与安装指导。
手册详细说明了液压系统的设计步骤和注意事项,包括系统布局、管道设计、元件布置等。
此外,手册还介绍了液压系统的安装要求、密封元件的选择与安装、管路连接等内容,帮助工程师确保液压系统的正常安装和运行。
四、液压系统的维护与维修液压工程师手册还包括了液压系统的维护与维修内容。
手册介绍了液压系统的维护周期和方法,包括液压油的更换、滤芯的清洁、密封件的更换等。
此外,手册还提供了液压系统常见故障的诊断与排除方法,帮助工程师在系统出现故障时快速解决问题,降低停机时间和维修成本。
五、液压系统的性能优化与故障排除液压工程师手册还介绍了液压系统的性能优化与故障排除方法。
手册提供了液压系统性能评估的指标和方法,帮助工程师评估系统的工作效率和性能。
此外,手册还介绍了常见的液压系统故障原因和排除方法,帮助工程师迅速定位和解决故障,确保系统的稳定运行。
在实际工作中,液压工程师手册作为一本权威且全面的参考书籍,为液压工程师提供了详实而实用的知识。
通过学习和掌握手册中的内容,液压工程师可以更好地设计、安装、维护和故障排除液压系统。
液压工程师手册
液压工程师手册是一本涵盖液压工程设计、安装、运行和维护的全面参考书。
它包含了大量实用的知识和经验,旨在帮助液压工程师更好地理解和应用液压技术。
以下是液压工程师手册的相关参考内容:
1. 液压传动基础知识
- 液压系统的基本结构和工作原理
- 液压元件的分类和功能
- 液压能源的选择和应用
2. 液压系统设计
- 设计液压系统前的工程经验和规范
- 液压系统的工作条件和参数选择
- 液压系统的流量、压力和功率计算
3. 液压元件选型和安装
- 液压泵、液压马达和液压阀的选型和安装
- 液压油箱和油滤器的设计和安装
- 液压管路的设计和安装
4. 液压系统的控制和调节
- 液压系统的传感器和执行器选择和安装
- 液压系统的控制原理和方法
- 液压系统的速度、位置和力的调节
5. 液压系统的安全与维护
- 液压系统的安全保护装置和防护措施
- 液压系统的故障诊断和排除方法
- 液压系统的常见故障和维护技巧
6. 液压系统的节能与环保
- 液压系统的节能优化措施
- 液压系统的噪音和振动控制
- 液压系统的液压油管理和回收利用
7. 液压系统的应用示例
- 工程机械液压系统的设计和选型
- 工控液压系统的设计和选型
- 汽车液压系统的设计和选型
液压工程师手册还可以附带案例分析、图表和计算公式等,以进一步帮助工程师理解和应用液压技术。
液压工程师手册应该尽可能详尽地涵盖各个方面的液压工程知识和实践经验,以提供给工程师在实际工作中的参考和指导。
《液压工程手册》,机械工业出版社出版(北京阜成门外百万庄南街一号,北京市书刊出版业营业许可证出字第117号),1990年4月北京第一版,1990年4月北京第一次印刷。
雷天觉主编,北京市印刷一厂印刷,新华书店北京发行所发行,新华书店经售。
定价74.00元。
元件篇5.工作介质5.1 液压系统对工作介质的一般要求--------------------------------------------------------------------------------------------3175.1.1 对工作介质粘度的要求粘度是选择工作介质的首要因素。
对一定的液压系统,只能应用粘度变化范围有限的工作介质才能正常工作。
在相同工作压力下,粘度过高,各部件运动阻力增加,温升快,泵的自吸能力下降,同时,管道压力降和功率损失增大。
反之,粘度过低会增加泵的容积损失,并使油膜支承能力下降,而导致摩擦体间产生干摩擦。
所以,在给定的运动条件下,工作介质对不同的液压元件和装置要具有合适的粘度范围,同时在温度、压力变化下和剪切力作用下,油的粘度变化均要小。
5.1.2 润滑性为了提高比功率,液压系统和元件发展趋向是高压、高转速。
在这样的条件下,液压元件内部摩擦副在高负荷或其他工作状况(如启动或停车)下,多数处于边界润滑状态。
因此,为减少各类磨损,要求工作介质对元件的摩擦副有良好的润滑性。
5.1.3 氧化安定性工作介质与空气接触,特别是在高温、高压下容易氧化、变质。
氧化后酸值增加会增强腐蚀性,氧化生成的粘稠状物质会堵塞滤器,妨碍部件的动作以及降低系统效率。
因此,要求它具有良好的氧化安定性。
5.1.4 剪切安定性工作介质通过液压元件的狭隘通道(节流间隙或阻尼孔)时,要经受剧烈的剪切作用,会使一些聚合型增粘剂高分子断裂,造成粘度永久性下降,在高压、高速时,这种情况尤为严重。
为延长使用寿命,要求剪切安定性好。
5.1.5 防锈和抗腐蚀性液压元件的各种金属零件,在溶解于工作介质中的水分和空气的作用下,精加工表面会发生锈蚀。
液压工程师手册液压工程师是一个高端技术职业,需要熟练掌握液压原理、液压系统设计、液压元件选型等相关技能。
对于初学者,建议先掌握基本原理和常见的应用场景,再逐步深入学习。
一、液压原理液压原理是液压工程师必须掌握的基本知识。
其中包括了压力、流量、功率、速度、力等基本物理量的定义和计算公式,以及液压元件的工作原理。
液压系统的工作原理基本上是通过液体在密闭管道内的压力传递来实现,掌握液压原理有助于工程师更好地理解液压系统的运作机制。
二、液压系统设计液压系统设计是液压工程师重要的工作之一。
设计液压系统需要充分考虑系统的性能需求、工作环境、工作条件、负载特性等因素,选择合适的液压元件、设计管路布局以及调试系统等。
尤其是在高压、大流量和高精度场合下更加需要精细的设计方案。
三、液压元件选型液压元件是液压系统的核心部件,包括了液压泵、液压马达、液压阀、液压缸、油管、密封件等。
液压工程师需要根据系统参数和需求,选择不同品牌、厂商、规格的液压元件,并对其进行适当的调试和调整,以确保系统的稳定性和可靠性。
此外,液压元件的维护和保养也是液压工程师需要掌握的技能之一。
四、液压控制系统液压控制系统是现代机械工作中不可或缺的部分,在各种自动化设备和机械中广泛使用。
液压控制系统通常由多个液压元件组成,借助于电气、电子、机械、计算机等技术手段完成精准控制和自动化操作。
液压工程师需要深入了解各种液压控制系统的设计原理、工作原理、调试和维护等技能。
五、液压系统故障检修液压系统故障检修是液压工程师必备技能之一。
在大量使用的情况下,液压系统很容易出现各种故障,如泄漏、堵塞、渗漏等。
液压工程师需要调查原因,找出故障点,并采取正确的维修措施,确保系统正常工作,达到高效,稳定和可靠的作业方式。
六、液压系统节能技术随着节能环保意识的不断提高,液压系统节能技术的研究和应用变得越来越重要。
液压工程师需要寻找并采取更加节能的设计和优化方案,减少液压系统的耗能和排放,从而降低环境和成本成本开支。
液压工程师技术手册作者:王益群高殿荣出版社:建筑工业出版社出版日期:2010年10月开本:16开精装册数:二册光盘数:0定价:598元优惠价:280元详细介绍:《液压工程师技术手册》是在吸收、综合了大量国内外文献资料,并根据最新液压国家标准,融合了作者们多年来从事液压教学、科研和工程实践经验的基础上编写而成的。
具有内容丰富,资料翔实,信息量大,实用性强,查找方便等特点。
手册共分六篇,内容涉及液压工程师常用的设计资料,液压介质的分类、代号、性质和选用,各种液压元件的工作原理、特点、典型产品、加工工艺、拆装方法及注意事项,液压系统的设计计算步骤及设计实例,液压系统的安装、冲洗、调试、常见故障及诊断排除,液压系统的检测和测试常用的传感器及测量装置的基本原理、使用特点以及各类液压元件的测试回路、试验方法和数据处理等。
本手册可供从事液压系统的设计、安装、调试以及液压设备的制造、使用、维护、管理、监测与检测等工作的液压工程师使用,也可供工科院校本科生和研究生在项目设计、实践时使用。
详细目录;第1篇常用设计资料第1章常用液压国家标准1常用液压术语1.1基本术语1.2液压泵的术语1.3液压马达和缸的术语1.4液压阀的术语1.5液压辅件及其他专业术语2液压图形符号2.1常用液压图形符号2.2液压图形符号绘制规则3常用液压标准4常用液压公式第2章液压流体力学常用计算公式及资料1流体静力学1.1作用于静止流体上的力2流体运动学基础2.1研究流体运动的两种方法3流体动力学4流体在管路中的流动5圆管紊流6孔口及管嘴出流7缝隙流动8液压冲击第3章液压基本回路1概述2液压源回路3压力控制回路4速度控制回路5同步控制回路6方向控制回路7液压马达回路第2篇液压介质第1章液压介质的分类与性质1液压介质的分组、命名与代号2液压介质的性质2.1密度2.2黏度及黏度与温度之间的关系2.3可压缩性与膨胀性2.4比热容2.5含气量、空气分离压、饱和蒸气压3液压介质的性能要求及选择3.1液压介质的性能指标3.2常用液压油品种简介3.3液压介质的常用添加剂第2章液压介质的选用与污染控制1液压介质的选用和更换1.3液压油(液)的更换2液压介质的污染控制第3篇液压产品第1章液压泵1液压泵的分类2液压泵的主要技术参数及计算公式3液压泵的技术性能和参数选择4齿轮泵5叶片泵6柱塞泵第2章液压马达1液压马达的分类2液压马达的主要参数及计算公式:3液压马达产品技术参数概览:4齿轮马达;4.1 CMG4型齿轮马达:4.2CMK型齿轮马达4.3 GM5型齿轮马达5叶片马达5.1 YM型中压叶片马达5.2YM型中高压叶片马达5.3YM*型低速大扭矩叶片马达6轴向柱塞马达6.1ZM型轴向柱塞马达6.2ZM型斜轴式轴向柱塞马达6.3A6V型斜轴式变量柱塞马达7曲柄连杆低速大扭矩液压马达8静力平衡式低速大扭矩液压马达9多作用内曲线马达10摆动液压马达11液压马达的选择第3章液压缸1液压缸的类型2液压缸的基本参数· 3液压缸的安装方式4液压缸的主要结构、材料及技术要求5液压缸的设计计算6液压缸标准系列7液压缸的加731艺与拆装方法、注意事项8液压缸的选择指南第4章液压控制阀第5章液压辅件第6章液压站、油箱、管路及管件第4篇液压系统设计计算第1章液压系统设计800第2章典型设计及应用实例828第5篇液压系统安装调试及故障处理第6篇检测与测试第1章流体参数的测量894第2章液压试验928参考文献978液压工程师技术手册液压工程师技术手册液压工程师技术手册《液压工程师技术手册》是在吸收、综合了大量国内外文献资料,并根据最新液压国家标准,融合了作者们多年来从事液压教学、科研和工程实践经验的基础上编写而成的。
《液压工程手册》,机械工业出版社出版(北京阜成门外百万庄南街一号,北京市书刊出版业营业许可证出字第117号),1990年4月北京第一版,1990年4月北京第一次印刷。
雷天觉主编,北京市印刷一厂印刷,新华书店北京发行所发行,新华书店经售。
定价74.00元。
元件篇5.工作介质5.1 液压系统对工作介质的一般要求--------------------------------------------------------------------------------------------3175.1.1 对工作介质粘度的要求粘度是选择工作介质的首要因素。
对一定的液压系统,只能应用粘度变化范围有限的工作介质才能正常工作。
在相同工作压力下,粘度过高,各部件运动阻力增加,温升快,泵的自吸能力下降,同时,管道压力降和功率损失增大。
反之,粘度过低会增加泵的容积损失,并使油膜支承能力下降,而导致摩擦体间产生干摩擦。
所以,在给定的运动条件下,工作介质对不同的液压元件和装置要具有合适的粘度范围,同时在温度、压力变化下和剪切力作用下,油的粘度变化均要小。
5.1.2 润滑性为了提高比功率,液压系统和元件发展趋向是高压、高转速。
在这样的条件下,液压元件内部摩擦副在高负荷或其他工作状况(如启动或停车)下,多数处于边界润滑状态。
因此,为减少各类磨损,要求工作介质对元件的摩擦副有良好的润滑性。
5.1.3 氧化安定性工作介质与空气接触,特别是在高温、高压下容易氧化、变质。
氧化后酸值增加会增强腐蚀性,氧化生成的粘稠状物质会堵塞滤器,妨碍部件的动作以及降低系统效率。
因此,要求它具有良好的氧化安定性。
5.1.4 剪切安定性工作介质通过液压元件的狭隘通道(节流间隙或阻尼孔)时,要经受剧烈的剪切作用,会使一些聚合型增粘剂高分子断裂,造成粘度永久性下降,在高压、高速时,这种情况尤为严重。
为延长使用寿命,要求剪切安定性好。
5.1.5 防锈和抗腐蚀性液压元件的各种金属零件,在溶解于工作介质中的水分和空气的作用下,精加工表面会发生锈蚀。
锈蚀颗粒在系统内循环,会产生磨损和引起故障。
所以要求工作介质对金属材料有足够的防锈性和防腐蚀性。
5.1.6 抗乳化性工作介质在工作过程中可能从不同的途经混入水分。
混有水分的工作介质在泵和其他元件的剧烈搅拌下,很容易形成乳化液,使工作介质变质或生成沉淀物,妨碍冷却器的导热,阻滞管道和介质在阀门内的流动,降低润滑性。
所以,要求工作介质有良好的抗乳化性。
5.1.7 抗泡沫性空气混入工作介质后会产生气泡,混有气泡的介质在液压系统内循环,不仅会使系统的压力降低,润滑条件恶化,还会产生异常的噪声、振动和工作不正常。
此外,气泡还增加了与空气的接触面积,加速了工作介质的氧化。
所以要求工作介质起泡少、消泡容易,抗泡沫性好。
5.1.8 对密封材料的相容性工作介质对密封材料的影响,主要表现在二个方面:一是是密封材料溶胀软化;二是使其硬化,其结果都会使密封失效,引起泄露,系统压力下降,以至不能正常工作。
所以要求工作介质与系统内密封材料的相容性好。
5.1.9 其他要求对工作介质的其他要求还有:化学稳定性;在工作压力下,具有充分的不可压缩性;比热和热传导率要大;热膨胀系数要小;具有足够的清洁度;无毒性、无臭味;抗燃性......等。
5.2 工作介质的物理化学性质5.2.1 粘度(1)粘度的定义及单位在外力作用下,液体内某一部分与其相邻部分间发生相对运动时,沿其界面产生内部摩擦阻力,此种性质成为粘性。
表示粘性大小(即反映此内摩擦阻力大小程度)的物理量称为粘度。
粘度一般可分为下列三种:1)动力粘度(绝对粘度、粘性动力系数)动力粘度是各种粘度表示法的基础。
比例常数μ即动力粘度,μ的表示单位:国际单位制为帕·秒(Pa·s);CGS单位制为泊(P),通常用厘泊(cP)。
2)运动粘度(粘性运动系数)运动粘度是液体在同一温度下的动力粘度与该液体密度的比值(ν)。
其单位:SI单位制为m2/s,常用mm2/s;CGS单位制为厘chi(cSt)。
3)条件粘度(相对粘度)条件粘度是用各种粘度计所测得的粘度,以条件单位表示。
测定的方法和表示粘度的单位很多,因此,条件粘度的种类也很多,例如恩氏、赛氏、雷氏......等粘度。
我国主要采用运动粘度,最近ISO规定统一采用运动粘度。
其他一些主要国家采用的粘度单位及与运动粘度换算的公式,见表5.2-1。
(2)粘度-温度特性(以下简称粘-温特性)各种液体的粘度随着温度升高而降低。
每种液体有自身的粘度随温度变化的特性。
即粘-温特。
使用时,要求液体的粘度随温度变化愈小愈好。
粘温特性通常用下列三种方法表示:1)粘度-温度曲线图图5.2.2为一些典型液压油、液的粘度-温度曲线图,供查阅参考。
2)粘度温度系数粘度温度系数是根据液体运动粘度的数值按下式计算:NWX0~100 =(ν0-ν100)/ν50 (5.2-1)NWX20~100=(ν20-ν100)/ν50 (5.2-2)式中ν0、ν20、ν50、ν100——分别为液体在0℃、20℃、50℃、100℃时的运动粘度。
粘温系数越小,表示粘度随温度变化小,液体的粘温特性就越好。
3)粘度系数液压油的粘度指数(VI),表明试油的粘度随温度变化的程度同标准油的粘度变化程度比值的相对值。
粘度指数高,即表示粘-温曲线平缓,粘温特性好。
一般液压油的粘度指数值要求在90以上,优异的在100以上。
在国际《GB1995-80 石油产品粘度指数计算法》中规定粘度指数计算公式如下:a) 粘度指数VI=0~<100时,VI=(L-U)/(L-H)×100 (5.2-3)b) 粘度指数VI≥100时,VI=10N-1/0.00715+100 (5.2-4)N=(logH-logν)/ logν (5.2-5)式中 U—试样40℃运动粘度(cSt);ν—试样100℃运动粘度(cSt);H—与试样100℃运动粘度相同,粘度指数为100的石油产品在40℃时的运动粘度(cSt);L—与试样100℃运动粘度相同,粘度指数为0的石油产品在40℃时的运动粘度(cSt)。
在计算时,H、L的数值在该国标(GB1995-80)中有数表可查用。
但在实际工作中,只要知道液压油在40℃时的运动粘度(cSt)后,其粘度指数(VI)值,即可在《GB1995-80 石油产品粘度指数计算法》中直接查到,不用计算。
(3)粘度-压力特性液体的动力粘度μ与压力ρ(MPa)的关系可用下列近似公式表示:μ=μ0e kp(Pa·s) (5.2-6)式中μ0—大气压力下液体的动力粘度(Pa·s);K —随各种液体而异的系数,石油型液压油为:K=0.015~0.35MPa。
压力对粘度的影响在低压时不明显,当压力大于50 MPa时,其影响趋于显著。
压力升高到70MPa以上时,液体的粘度将比常压下增加4~10倍,参看图5.2-3。
5.2.2 密度密度系单位体积内所含液体物质的质量(g/mL),我国采用20℃时的密度为液压油的标准密度,以ρ20表示。
一些典型液压工作介质的密度见表5.2-2。
5.2.3 温度膨胀由温度(t)引起的液压工作介质的体积(V)和密度(ρ)的变化为:V=V0(1+av·△t)(mL) (5.2-7)ρ=ρ0(1-av·△t)(g/ml) (5.2-8)式中V0—常温下工作介质的体积(mL);ρ0 —常温下工作介质的密度(g/ml);△t —由常温起算的温度差=t-t0(℃);Av —液体膨胀系数(℃-1)。
一般石油型液压油av=8.5~90×10-4/℃,平均取av=8.7~×10-4/℃5.2.4 热导率热导率表示液体内热传导的难易程度,其表达式:Q n=λA(t2-t1)/L (5.2-9)式中 Q n —所传导的热量(W);A —传热面积(m2);t2-t1 —温度差(K);L —与热流成直角方向的物质厚度(m);λ—热导率。
一般石油型油,在普通温度下可取:λ=0.116~0.151(W/m·K)。
5.2.5 比热容比热容是指单位重量或质量的液体,当温度升高1度时所需要的热量,一般石油型油平均可取c=(0.4~0.5)×4187J(kg·K)(5.2-10)但是必须注意,所有液压油的比热容几乎都是随温度的上升而增大的。
5.2.6 体积弹性模量在压力作用下液压油的体积变化,用压缩率β表示。
而油液的体积弹性模量K就是β的倒数:β=-1/V×dV/dp (MPa-1) (5.2-11)K=1/β(MPa) (5.2-12)式中 V—液压油的体积(m3);P—压力(MPa)。
不同的实验方法和实验装置所得的K值也各不相同。
一般石油型液压油的K值,平均约为(1.2~2)×103MPa。
但在实际应用中,由于在液体内不可避免地混入气泡等原因,使K值显著减小,因此,建议选用(0.7~1.4)×103MPa。
5.2.7 闪点闪点是在规定的开形杯或闭形杯内,用规定容量的油样加热到它蒸发的油气与空气混合后,在与规定火焰接触能发生闪光时,油样的最低温度。
闪点测量法有开杯和闭杯二种,一般轻质油多用闭杯法(GB261-83),而液压油多用开杯法(GB267-77)。
同一种油液,用开杯测定的结果要比闭杯高出10~30℃。
根据闪点可以知道油液中含有低沸点的馏份的程度,闪点高,表明低沸点馏份少,油液在高温下的安全性好,闪点低就不宜在高温下使用。
5.2.8 凝点凝点是油液在试验条件下,冷却到失去流动性时的最高温度。
测定液压油凝点可按GB510-83进行:将样油装在双层试管中进行冷却,当冷却到预期的温度时,将试管倾斜45°,并停留一分钟后油面不产生移动时的最高温度,此温度即为凝点。
外国油液一般给出倾点,这只是测定方法不同而已,倾点较凝点高2~3℃。
液压油的低温流动性与凝点有关,一般认为,在凝点以上10℃,液压油的流动性是好的。
5.2.9 酸值酸值是中和1g液压油中的全部酸性物质所需氢氧化钾的毫克数,以KOH/g的mg数表示。
酸值用石油产品酸值测定面(GB264-77)测定。
酸值是控制液压油使用性能的重要指标之一。
酸值大的油液容易造成机件的腐蚀,而且还会促进油液变质、增加机械磨损。
因此根据设备的使用条件,还规定了可用的最高酸值,在使用中当酸值超过规定时,需要更换新油。
但目前有的液压油加有二硫代二磷酸酯锌抗磨抗氧剂(ZDDP),这类添加剂本身酸值很高,所以新油酸值高,并非不能使用,使用中应加以区分。
5.2.10 腐蚀腐蚀是液压油在规定条件下,对规定金属试片的腐蚀作用。
