管壳式换热器换热管与管板胀管率的确定

换热器管子与管板的5种连接结构形式管子与管板的连接，在管壳式换热器的设计中，是一个比较重要的结构部分。

它不仅加工工作量大，而且必须使每一个连接处在设备的运行中，保证介质无泄漏及承受介质压力能力。

对于管子与管板的连接结构形式，主要有以下三种，（1）胀接, （2）焊接，（3）胀焊结合。

这几种形式除本身结构所固有的特点外, 在加工中，对生产条件，操作技术都有一定的关系。

Ol胀接用于管壳之间介质渗漏不会引起不良后果的情况下，胀接结构简单，管子修补容易。

由于胀接管端处在胀接时产生塑性变形，存在着残余应力，随着温度的上升，残余应力逐渐消失，这样使管端处降低密封和结合力的作用。

所以此胀接结构，受到压力和温度的一定限制。

一般适用压力P0≤4MPa,管端处残余应力消失的极限温度，随材料不同而异，对碳钢、低合金钢当操作压力不高时，其操作温度可用到300°Co为了提高胀管质量，管板材料的硬度要求高于管子端的硬度, 这样才能保证胀接强度和紧密性。

对于结合面的粗糙度，管孔与管子间的孔隙大小，对胀管质量也有一定的影响，如结合面粗糙，可以产生较大的摩擦力，胀接后不易拉脱，若太光滑则易拉脱，但不易产生泄漏，一般粗糙度要求为Ral2.5o为了保证结合面不产生泄漏现象，在结合面上不允许存在纵向的槽痕。

期炸既接管孔有光孔和带环形槽孔两种，管孔的形式和胀接强度有关，在胀口所受拉脱力较小时，可采用光孔，在拉脱力较大时可采用带环形槽的结构。

光孔结构用于物料性质较好的换热器，胀管深度为管板厚度减3mm,当管板厚度大于50m∏b胀接深度e一般取50 mm,管端伸出长度2~3 mmo 当胀接时，将管端胀成圆锥形，由于翻边的作用，可使管子与管板结合得更为牢固，抗拉脱力的能力更高。

当管束承受压应力时，则不采用翻边的结构形式。

管孔开槽的目的，与管口翻边相似，主要是提高抗拉脱力及增强密封性。

其结构形式是在管孔中开一环形小槽，槽深一般为0.4~0∙5 mm,当胀管时，管子材料被挤入槽内，所以介质不易外泄。

管壳式换热器的胀接工艺管板和换热管都是换热器的主要受压元件，两者之间的连接处是换热器的关键部位.胀接是实现换热管与管板连接的一种方法，胀接质量的好坏对换热器的正常运行起着关键的作用.因此，换热管与管板之间的胀接工艺技术就显得非常重要。

1胀接形式及胀接方法胀接形式按胀紧度可分为贴胀和强度胀。

贴胀是为消除换热管与管板孔之间缝隙的轻度胀接，其作用是可以消除缝隙腐蚀和提高焊缝的抗疲劳性能。

强度胀是为保证换热管与管板连接的密封性能及抗拉脱强度的胀接。

贴胀后胀接接头的抗拉脱力应达到1MPa以上，强度胀后胀接接头的抗拉脱力应达到4MPa以上.胀接方法按胀接工艺的不同可分为机械胀、爆炸胀、液压胀和脉冲胀等.机械胀是用滚珠进行胀管的，具有操作简单方便、制造成本低等优点，因而得到了广泛应用。

2胀管器的选用胀管器的种类，有三槽直筒式、五槽直筒式、轴承式、调节式、翻边式。

它的选用主要根据换热管的内径、管板厚度、胀接长度及胀接特点而确定。

3换热管与管板硬度的测定换热管与管板材料应有适当的硬度差，管板硬度应当大于换热管的硬度,其差值最好达到HB30以上，否则胀接后管子的回弹量接近或大于管板的回弹量而造成胀接接头不紧.胀接的原理是胀接时硬度较低的管子产生塑性变形，而硬度较高的管板产生弹性变形，胀接后塑性变形的管子受到弹性回复的管板孔壁的挤压而使管子和管板紧密地结合在一起。

因此在胀管之前应首先测定管子与管板的硬度差是否匹配。

如果两者硬度值相差很小时应对管子端部进行退火热处理。

管子端部退火热处理长度一般为管板厚度加100mm.4试胀正式胀接之前应进行试胀.试胀的目的是验证胀管器质量的好坏，验证预定的管子与管板孔的结构是否合理,检验胀接部位的外观质量及接头的紧密性能，测试胀接接头的抗拉脱力，寻找合适的胀管率，以便制定出合理的产品胀接工艺.试胀应在试胀工艺试板上进行。

试板应与产品管板的材料、厚度、管孔大小一致，试板上孔的数量应不少于5个，其管孔的排列形式见图1所示。

1 胀管工艺规程编制审核2管子与管板“焊、胀”连接工艺一、原理及适用条件本工艺的实施步骤是焊-胀。

它巧妙地运用胀接过程的超压过载技术通过对管与管板的环形焊缝进行复胀造成应变递增而应力不增加即让该区域处于屈服状态在焊缝的拉伸残余应力场中留下一个压缩残余应力体系。

两种残余应力相互叠加的结果使其拉伸残余应力的峰值大减二次应变又引起应力的重新分布结果起到调整和均化应力场的效果最终将残余应力的峰值削弱到预定限度以下。

本工艺适用于管子与管板的胀、焊并用连接型列管式换热器的工厂或现场加工。

管板厚度范围为16100mm材质为碳钢者就符合GB150-98第二章2.2条的规定若采用16Mn时就分别符合GB3247—88和GBI51—99中的有关规定换热管束应符合GB8163、GB9948-88、GB6479-86、GB5310-85的规定。

二、焊、胀工艺一准备工作1、对换热管和管板的质量检查1管子内外表面不允许有重皮、裂纹、砂眼及凹痕。

管端头处不得有纵向沟纹横向沟纹深度不允许大于壁厚的1/10。

管子端面应与管子轴线垂直其不垂直度不大于外径的2。

2换热管的允许偏差应符合表1-1要求。

3管孔表面粗糙度Ra不大于12.5μm表面不允许纵向或螺旋状刻痕。

管孔壁面不得有毛刺、铁屑、油污。

4管孔的直径允许偏差应符合表1-2规定。

3 换热管的允许偏差表1-1 Ⅰ级换热器Ⅱ级换热器材料标准外径×厚度mm 外径偏差mm ?诤衿 頼m 外径偏差mm 壁厚偏差mm19×2 25×2 25×2.5 ±0.2 ±0.4 32×3 38×3 45×3 ±0.3 12 10 ±0.45 15 10 碳钢GB8163-87 57×3.5 ±0.8 ±10 ±1 12 10 抽查区域应不小于管板中心角60。

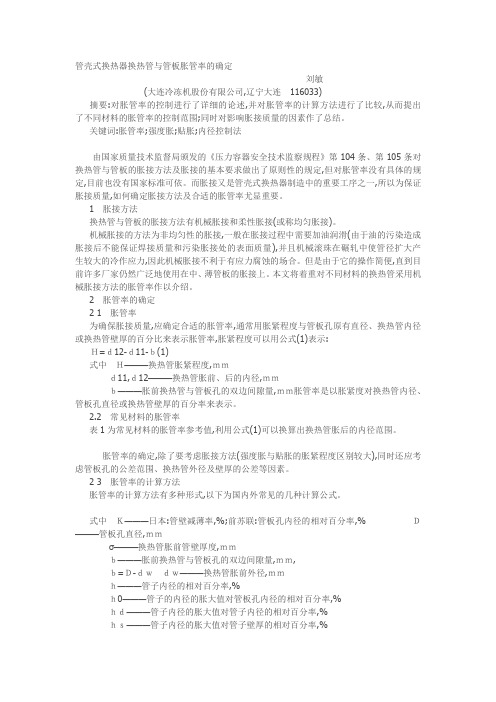

管壳式换热器换热管与管板胀管率的确定刘敏(大连冷冻机股份有限公司,辽宁大连116033)摘要:对胀管率的控制进行了详细的论述,并对胀管率的计算方法进行了比较,从而提出了不同材料的胀管率的控制范围;同时对影响胀接质量的因素作了总结。

关键词:胀管率;强度胀;贴胀;内径控制法由国家质量技术监督局颁发的《压力容器安全技术监察规程》第104条、第105条对换热管与管板的胀接方法及胀接的基本要求做出了原则性的规定,但对胀管率没有具体的规定,目前也没有国家标准可依。

而胀接又是管壳式换热器制造中的重要工序之一,所以为保证胀接质量,如何确定胀接方法及合适的胀管率尤显重要。

1胀接方法换热管与管板的胀接方法有机械胀接和柔性胀接(或称均匀胀接)。

机械胀接的方法为非均匀性的胀接,一般在胀接过程中需要加油润滑(由于油的污染造成胀接后不能保证焊接质量和污染胀接处的表面质量),并且机械滚珠在碾轧中使管径扩大产生较大的冷作应力,因此机械胀接不利于有应力腐蚀的场合。

但是由于它的操作简便,直到目前许多厂家仍然广泛地使用在中、薄管板的胀接上。

本文将着重对不同材料的换热管采用机械胀接方法的胀管率作以介绍。

2胀管率的确定2 1胀管率为确保胀接质量,应确定合适的胀管率,通常用胀紧程度与管板孔原有直径、换热管内径或换热管壁厚的百分比来表示胀管率,胀紧程度可以用公式(1)表示:Ｈ=ｄ12-ｄ11-ｂ(1)式中Ｈ———换热管胀紧程度,ｍｍｄ11,ｄ12———换热管胀前、后的内径,ｍｍｂ———胀前换热管与管板孔的双边间隙量,ｍｍ胀管率是以胀紧度对换热管内径、管板孔直径或换热管壁厚的百分率来表示。

2.2常见材料的胀管率表1为常见材料的胀管率参考值,利用公式(1)可以换算出换热管胀后的内径范围。

胀管率的确定,除了要考虑胀接方法(强度胀与贴胀的胀紧程度区别较大),同时还应考虑管板孔的公差范围、换热管外径及壁厚的公差等因素。

2 3胀管率的计算方法胀管率的计算方法有多种形式,以下为国内外常见的几种计算公式。

胀管器使用说明书胀管器使用说明书篇一：胀管守则管子与管板胀接工艺守则编制：审核：批准：20XX年6月管子与管板胀接工艺守则1总则1.1本守则适用于按GB151-1999《管壳式换热器》及相关制造标准制造的换热器的管子与管板的胀接。

1.2本守则应和有关的产品图样及工艺文件等一同使用。

2胀接操作人员的要求2.1胀接操作人员需经培训上岗。

2.2胀接操作人员应掌握所用胀接设备的的使用性能，熟悉换热器产品图样，工艺文件及标准要求。

2.3胀接操作人员应认真做好胀接场地的管理工作，对所用工、量、检具应能正确使用妥善保管。

3胀接准备3.1 胀接管端胀接前按以下要求进行清理。

3.1.1管端外表面应用半自动双磨管机除锈设备除锈磨光，磨光长度2倍管板厚度且不小于50mm、除锈磨光后的表面不应有起皮、凹痕、裂纹和纵向沟槽等缺陷、管端内表面应无严重锈蚀和铁屑等杂物。

3.1.2 除锈磨光后的胀接管子应及时胀接，如不能及时装配胀接，则应妥善保管以防再次生锈。

3.2 胀接管孔的要求3.2.1用酒精或四氯化碳等溶剂清洗胀接孔壁上的油污、再用细纱布沿孔壁圆周方向打磨残留锈蚀，去除管孔边缘毛刺。

打磨后，管孔壁的表面粗糙度Rａ不得大于12.5μm。

3.2.2 清理后的管壁不得有贯穿的纵向或旋螺形刻痕等。

4胀接4.1机械胀接方法：当换热管壁厚≤1.5mm，通常采用自动胀接，当换热管壁≥2mm，通常采用手工半自动胀接。

4.1.1 胀接前应进行试胀，一切正常后，方可进行正式胀接。

4.1.2检查管端和管内是否清洁、不清洁者不允许胀接。

4.1.3检查胀管器及胀珠、胀杆、胀套。

磨损严重的不允许使用，胀管器要清洁，不允许有铁屑，铁锈等杂质。

4.1.4将自动控制仪和稳压器置于平稳处，控制仪的灵敏度，电流表指数根据胀接试样的要求定在一个位置，以便操作时参照。

4.1.5手持电动胀管工具，必须有安全保护以防漏电伤人，使用前应做安全检查。

4.1.6调试胀管机，控制仪系统，胀接试样合格后进行胀管操作。

管壳式换热器中间管板胀接工艺技术作者：蓝景华来源：《科技创新与应用》2014年第01期摘要：文章旨在结合管壳式换热器中间管板胀接的相关工艺技术进行探讨。

在结合中间胀接技术的原理及特点的基础上，从工艺评定试验方案、样品焊接装配以及其工艺试验等方面进行详细阐述，希望能够提供人们一些意见参考。

关键词：中间管板胀接；中央空调；管壳式换热器1 中间胀接技术的原理及特点1.1 基本原理气动胀管机驱动深孔胀管器挤压中间管板处铜管，在胀管器的滚珠不断挤压下，铜管受挤压壁厚减薄，内径增大，外壁与管板孔内壁及密封槽达到牢固再紧密的接触，胀接后管板处于弹性状态，铜管发生塑性变形残留压应力，达到胀接密封效果。

1.2 中间胀接技术的特点包括：（1）能够应用于深度胀接的换热器，解决传统胀接带来的复杂设计问题。

（2）胀接稳定性好，可靠性高，相互系统窜气量少。

（3）在中央空调多系统螺杆机组上，可大幅降低生产成本。

2 工艺评定试验方案2.1 准备试验样件制造由壳体、管板、换热管等零件组成的换热器样件（如图1），样件用于模拟产品在正常生产状态下的中间胀接，其结构形状与产品完全一致，作为确定胀接参数、气密检验和解剖检验，及拉脱力检验的工艺评定使用。

图1 双系统换热器试验样件2.2 制定检验操作标准试验前要做好资料准备、工艺方案、编制实验记录表格，如胀接记录，试压报告等。

同时对胀接人员和质检人员进行培训，确保胀接人员熟悉胀接工艺操作过程，质检人员必须会使用测量工具，熟悉填写各项记录。

3 样品焊接装配根据设计及图纸要求，加工和焊接装配与产品相似管壳式换热器，对于组对换热器样件提出两种方案，一是组对中管板与两节筒体后，先穿铜管再组对左右管板；二是组对中管板、两节筒体和左右管板好后，再穿铜管，但必须保证3块管板孔同轴。

考虑现场生产条件不同，可以综合选择哪种方案更适合生产。

此外，还要求样件中间管板厚度不得少于产品的厚度，管孔加工技术要求参数与产品一致，且管板在组对焊接前，管板油污，杂质要清洗干净，尤其是中间管板要提前清洗，中间管板与两节壳体组对焊时，须有工装保护中间管板不受焊接飞溅污染。

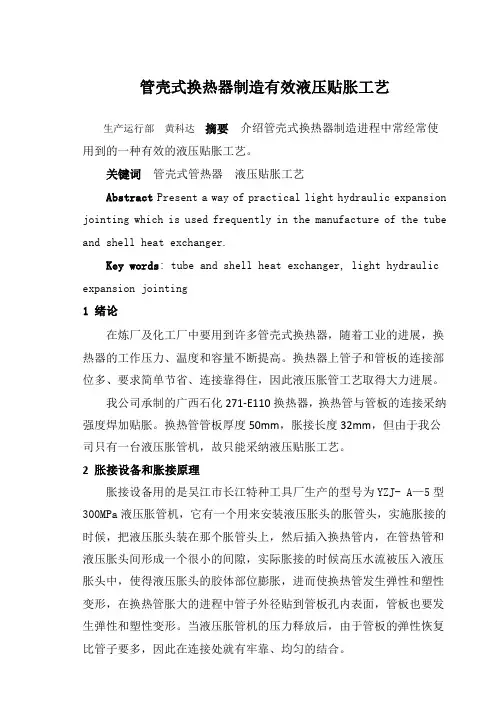

管壳式换热器制造有效液压贴胀工艺生产运行部黄科达摘要介绍管壳式换热器制造进程中常经常使用到的一种有效的液压贴胀工艺。

关键词管壳式管热器液压贴胀工艺Abstract Present a way of practical light hydraulic expansion jointing which is used frequently in the manufacture of the tube and shell heat exchanger.Key words: tube and shell heat exchanger, light hydraulic expansion jointing1 绪论在炼厂及化工厂中要用到许多管壳式换热器，随着工业的进展，换热器的工作压力、温度和容量不断提高。

换热器上管子和管板的连接部位多、要求简单节省、连接靠得住，因此液压胀管工艺取得大力进展。

我公司承制的广西石化271-E110换热器，换热管与管板的连接采纳强度焊加贴胀。

换热管管板厚度50mm，胀接长度32mm，但由于我公司只有一台液压胀管机，故只能采纳液压贴胀工艺。

2 胀接设备和胀接原理胀接设备用的是吴江市长江特种工具厂生产的型号为YZJ- A—5型300MPa液压胀管机，它有一个用来安装液压胀头的胀管头，实施胀接的时候，把液压胀头装在那个胀管头上，然后插入换热管内，在管热管和液压胀头间形成一个很小的间隙，实际胀接的时候高压水流被压入液压胀头中，使得液压胀头的胶体部位膨胀，进而使换热管发生弹性和塑性变形，在换热管胀大的进程中管子外径贴到管板孔内表面，管板也要发生弹性和塑性变形。

当液压胀管机的压力释放后，由于管板的弹性恢复比管子要多，因此在连接处就有牢靠、均匀的结合。

3 液压胀接的优势液压胀接，较之于机械胀接，具有效率高、胀接均匀、操作简单方便等优势。

只是液压胀接对管板孔的尺寸误差、粗糙度，管孔的尺寸误差、粗糙度等阻碍胀接的因素要求较高，因此，要用好液压胀接技术就必需做好相关的工作。

换热器管子与管板接头胀接工艺守则换热器管子与管板接头胀接工艺守则1总则本守则规定了压力容器管子与管板的胀接方法和技术要求;本守则适用于GB150、GB151及《固容规》涉及的强度胀、焊后胀,胀后焊结构的容器产品; 2胀接操作人员2.1 胀接操作人员必须经过有关部门技术培训,考试合格后方能上岗;2.2 胀接操作人员应掌握所用胀接设备的使用性能,熟悉产品图样、工艺文件及标准要求; 2.3 胀接操作人员应认真做好胀接场地的管理工作,对所用工、量、检具能正确使用和妥善保管;3. 胀接设备与胀管器3.1 胀接设备与胀管器应能满足胀接技术条件及有关标准要求;3.2 胀接设备一般有如下几种:a.无自动控制胀管率装置的机械式胀管机;b.液压驱动扭矩自动控制胀管率的胀管机;c.微机控制胀管率的机械式胀管机;d.液压橡胶柔性胀管机;上述胀接设备可视产品情况选择使用;3.3 胀管器可与相应胀接设备一同使用或直接用于手工胀接;3.3.1胀管器按用途一般分为:a.12°～15°扳边胀管器;b.90°扳边胀管器;c.无扳边胀管器;3.3.2胀管器按胀柱数量一般分为:a.3个胀柱胀管器;b.5个胀柱胀管器;应优先选用5胀柱胀管器;3.3.3 90°扳边胀管器一般有普通90°扳边胀管器与90°无声扳边胀管器之分;应优先选用无声扳边胀管器;取1个试样;b样坯切取位置及方向应符合GB2975的规定;c硬度测试可在切取的试样上进行,亦可在管板和胀接管端上直接进行;测试前,应将测点处的氧化皮、锈蚀、油污清除掉,使之露出金属光泽;d当在试样上进行时,试验方法、试样尺寸及表面要求应符合GB231的规定;e当在管板和胀接管端上直接进行时,管子测点数量为每台锅炉按胀接管子总数的3%选取,且不少于15点;每根管端上最多不超过3点,测点位置应在距管端50mm范围内;管板测点数量为每个管板取3点,测点均匀分布;4.5胀接管端需做退火处理时,应符合下列要求:a退火可采用电加热,亦可采用火焰直接加热;当采用火焰加热时其燃料可采用焦炭、木炭、锯末,但不得用煤炭做燃料直接加热;b加热时应缓缓升温,平均温升不超过15℃/min,退火温度控制在600～650℃(无论用何种方法加热,都不得将管端加热至650℃以上),保温10～15min,保温后管端应埋于干燥的石棉灰或硅藻土或石灰粉中缓冷,埋入深度不小于350mm,冷却至室温后方可取出;c加热退火时必须配有温控装置或仪器,不得目测估量;d管端退火长度应控制在100～150mm;两端可同时加热;当管子一端加热时,应用木塞将管子的另一端堵住,以防空气在管内流动;加热过程中应旋转管子,使管端加热均匀;4.6胀接前须按下列要求对胀接管端进行清理:a管端外表面应用半自动双头磨管机或机械洗管机等除锈磨光,磨光长度不小于两倍的管板厚度mm;除锈磨光后的表面不应有起皮、凹痕、裂纹和纵向沟槽等缺陷,磨光后的最小管端外径应符合GB8163规定;管端内表面应无严重锈蚀和铁屑等杂物并清除毛刺;b除锈磨光后的胀接管子应及时胀接,如不能及时装配胀接,则应妥善保管以防再次生锈;如生锈应重新打磨,打磨后的管端最小外径仍须符合GB8163规定;5.胀接管孔的技术要求5.1 用汽油或四氟化碳等溶剂清洗管孔壁上的油污,再用细纱布沿孔壁圆周方向打磨残留锈蚀,并除去管孔边缘毛刺;打磨后管孔壁的表面粗糙度不得大于Ra12.5;5.2 清理后的管孔壁不得有纵向刻痕,个别管孔允许有一条螺旋形或环向刻痕,刻痕深度不得超过0.5mm,宽度不得超过1mm,刻痕至管孔边缘的距离不得小于4mm;5.3 胀接管孔尺寸应符合图纸工艺要求;5.4 如管孔直径超差,其超差数值不得超过规定偏差值的50%;当管孔总数不大于500个时,超差孔数不得超过管孔总数的2%,且不得超过5个;当管孔总数大于500个时,超差孔数不得超过管孔总数的1%,且不得超过10个;对于超差管孔在管板上应作出明显标记;6.胀接前对胀接设备的检查6.1 胀管器,胀杆锥度及胀珠胀杆转动灵活;6.2 液压驱动胀管设备和微机控制胀管设备其控制系统应准确灵敏、性能良好;6.3 胀管器先检查外观,然后用涂色法检查接触面(接触面应大于80%),合格后涂以润滑脂待用;7.穿管7.1 穿管前应先按图样核对管板的装配位置;7.2 按照每个胀接面管子、管孔总数的15%,随机测量管孔直径d、管端壁厚t,计算出d、t的算术平均值并做好记录(参见附录A表A1);7.3 根据超差管孔的直径选配管子,选配后的最大间隙不超过管子直径的3%;7.4 管子的两个胀接端穿入管孔时应能自由伸入,管子必须装正,不得歪斜;当发现有卡住,偏斜等现象时,不得强行插入,应取出管子,按大样矫正后,再行插入;7.5 穿管时应超穿一定距离,以再次清理胀接管端或管孔壁上因穿管留下的锈屑污物,清理后,退回正确位置;7.6 管子与管板胀接时,可先穿基准管,基准管找正后,采用预胀或其他方法加以固定;7.7 胀接管端伸出长度应符合图样要求;7.8 对于管端伸出长度超过要求的管子,应用机械(齐头机)方法去除超长部分,并清除毛刺;8.胀接技术要求8.1 试胀8.1.1正式胀接前应进行试胀,以检查胀管器的质量、管材的胀接性能和确定最佳胀管率;8.1.2试胀用管子的材质、规格应与产品胀接管子相同,试胀用板的材质、厚度及管孔间距、管孔尺寸、加工质量等均应与产品的管板相同;8.1.3试胀件尺寸规格及数量按照产品图纸管板的厚度,孔的大小、排列做试胀板一块,开孔12～16个;8.1.4试胀管子的胀接管端硬度应符合4.5规定;当管端退火时,应按4.6随炉退火,退火后的管端应按要求进行清理;8.1.5试胀管子与管孔一一对应,编号入座,用油漆在试胀板上做出孔位编号,用游标卡尺逐一测量试胀管壁厚t、管孔直径d值,并作好记录(参见附录A表A2);8.1.6在胀管率H为1%～2.1%范围内,选用不同的胀管率数值,计算出相应的胀口内径d1值,然后对各个胀口进行试胀,实测胀口内径并作好记录(参见附录A 表A2);8.2 胀接8.2.1根据试胀所确定的最佳胀管率进行正式胀接;胀接时应在管端内壁涂少许润滑脂,再插入胀管器;胀接过程中,严防油污、水及灰尘渗入胀接面间;8.2.2胀接时一般采用反阶式胀接顺序,见图4;管子与管板胀接可在管子穿妥后再按图4进行胀接;管子与管板胀接时,为防止油污流进胀接面间,亦可采用错列式胀接顺序,见图5;。

广州广重企业集团有限公司技术管理文件Q/GZJ031-2004代替GYS13-83胀管工艺守则2004-01-05发布 2004-01-20实施广州广重企业集团有限公司发布广州广重企业集团有限公司胀管工艺守则Q/GZJ031-2004代替GYS13-83 1．总则1.1 本守则适用于列管式换热器管子与管板的机械胀接。
