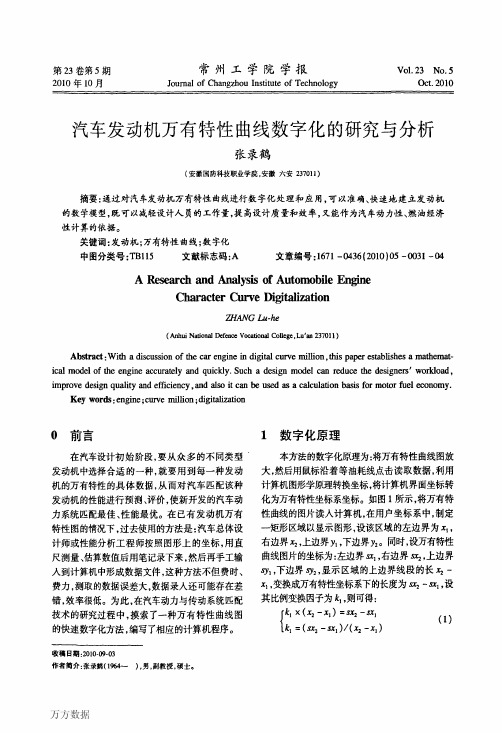

万有特性曲线

发动机的特性曲线分析发动机特性§6-1 发动机⼯况和性能指标分析式⼀发动机⼯况在绪论中我们已经介绍过⼯况的概念。

有效功率Ne 和转速n 决定了发动机的⼯作运⾏情况。

⼯况 — Ne ，转速n 。

发动机的⼯况分为点⼯况、线⼯况和⾯⼯况。

⼆发动机性能指标分析式1 p k e vi m =1ηαηη2 M k e vi m =2ηαηη3 N k n e vi m =3ηαηη4 g k e i m =41ηη 5 G k n T v=5ηα§6-2 发动机速度特性发动机节⽓门开度（或油门开度）不变，发动机性能指标随转速n 变化的关系。

如：汽车爬坡或阻⼒变化时, 节⽓门（或油门）开度不变, n 随外界负荷的变化⽽变化。

外界负荷⼤, n ↓, 外界负荷⼩, n ↑, 这时发动机沿速度特性⼯作。

⼀汽油机的速度特性（⼀）定义汽油机节⽓门开度固定不变，汽油机性能指标随转速n 变化的关系。

外特性（全负荷的速度特性） — 节⽓门全开（ 100% ）, 测得的速度特性。

部分速度特性 — 节⽓门固定在部分开启位置, 测得的速度特性。

（⼆）外特性曲线1 Me 曲线M k e vi m =2ηαηη n ↑→ ?g ↑→α↓（不多）M k e v i m =2'ηηη（1）ηv — n ↑→⽓流惯性↑→ηv ↑；n ↑↑→节流损失↑→ηv ↓。

（2）ηi — n ↑→⽓流运动↑→混合⽓形成改善→ηi ↑； n ↑↑→燃烧时间↓，燃烧恶化→ηi ↓。

（3）ηm — n ↑→ηm ↓。

（4） Me — 低速时: ηv ↑n ↑→ηi ↑使Me 变化不⼤, 略有↑；ηm ↓⾼速时: →ηv ↓n ↑→ηi ↓使Me ↓↓。

ηm ↓2 Ne 曲线低速时: n ↑→ Me ↑（不⼤）, 但 Ne ∝ Me ↑ ? n ↑→ Ne ↑↑；⾼速时: n ↑→ Me ↓→ Ne ↑（不⼤）。

3 g e 曲线g k e i m=41ηη低速时: n ↑→ηi ↑，ηm ↓，ηi ↑⼤于ηm ↓→ g e ↓（不⼤）；⾼速时: n ↑→ηi ↓，ηm ↓→ g e ↑↑。

如何深度理解发动机特性曲线？在说明这个问题之前，我们⾸先来了解⼏个基本概念。

1、发动机有效功率：发动机在单位时间对外输出的有效功称为有效功率。

发动机功率是发动机性能最重要的指标，汽车的最⾼车速就是由发动机功率决定的。

通常⽤⼤写的字母P来表⽰。

2、有效转矩：在发动机飞轮上对外输出的转矩称为有效转矩。

⼀般发动机的扭矩越⼤，它的加速能⼒和爬坡能⼒越强。

通常⽤⼤写的字母M来表⽰。

3、发动机转速：发动机曲轴每分钟的回转数称为发动机转速。

发动机转速的⾼低，关系到单位时间内作功次数的多少。

通常⽤⼩写的字母n来表⽰。

4、有效燃油消耗率：发动机每输出 1kW 的有效功所消耗的燃油量称为有效燃油消耗率。

显然，有效燃油消耗率越低，发动机的经济性越好。

通常⽤⼩写的字母g来表⽰。

以上这⼏个参数，是发动机重要的性能指标，可以⽤来表⽰发动机的⼯作状况，简称⼯况。

它们之间有如下的关系：P=M*n/9550由于汽车发动机的⼯况变化范围很⼤，所以这⼏个参数也可以在很⼤的范围内变化，⽽研究它们之间的变化规律，可以找出提⾼发动机动⼒性和经济性的有效途径。

这就是所说的发动机特性。

所谓的发动机特性，是指发动机的性能指标随发动机调整情况和运转⼯况⽽变化的规律。

表⽰其变化规律的曲线称为发动机特性曲线。

⼀般发动机有速度特性、负荷特性、调整特性、万有特性这⼏个特性。

由于柴油机和汽油机有很⼤的区别，所以它的特性曲线也有所不同。

下⾯我们以最常见的汽油机分别来说说这⼏个特性。

⼀、汽油机的速度特性所谓的速度特性，是指在发动机点⽕系统和燃油供给系统调整到最佳的条件下，在节⽓门开度不变时，发动机的有效功率、有效扭矩、有效燃油消耗率随发动机转速⽽变化的关系。

表述上述关系的曲线称为速度特性曲线。

当节⽓门全开时的速度特性称为发动机的外特性，它表⽰发动机的最⾼性能；节⽓门部分开启时的速度特性称为发动机部分特性。

部分特性曲线位于外特性曲线之下，有⽆限多条。

由于汽车发动机经常在部分负荷下⼯作，所以研究部分特性曲线更有实际意义，⼀般发动机要做出标定功率的90%、75%、50%、25%的速度特性。

基于MATLAB基础上的发动机万有特性曲线的建立杨丽娟;赵丹平【摘要】发动机性能的好坏直接影响着整车运行的平顺性、安全性、稳定性等,要全面评价发动机性能,万有特性曲线则是一个很好的工具.万有特性曲线是以发动机转速为横坐标,以扭矩或平均有效压力为纵坐标,在坐标系内画出等燃油消耗率曲线和等功率曲线[1].绘制万有特性曲线的方法有很多种,MATLAB语言是其中之一.本文利用强大的MATLAB绘图工具,绘制了发动机的万有特性曲线,经分析,该方法是一个有效的精确度较高的方法.【期刊名称】《交通节能与环保》【年(卷),期】2010(000)001【总页数】3页(P32-33,48)【关键词】MATLAB;发动机;万有特性【作者】杨丽娟;赵丹平【作者单位】内蒙古工业大学,内蒙古,赤峰,010051;内蒙古工业大学,内蒙古,赤峰,010051【正文语种】中文0 引言发动机是汽车的动力源，发动机性能的好坏直接影响着整车的动力性与经济性。

汽车的运行工况是个随机的过程，受到很多因素的影响，如道路条件、交通流量、气候条件以及汽车自身技术性能的变化等等。

在所有的运行工况下，发动机都应能够与传动系实现最佳匹配，以使整车动力性、经济性、排放性和噪声污染等方面均处于最佳状态。

然而，对发动机性能的分析与研究是保证整车性能达到最佳的重要前提。

MATLAB语言是一个功能强大的仿真软件，可以完成复杂的数学运算，实现对动态系统的建模仿真等，在工程计算中应用非常广泛。

本文利用MATLAB的强大的绘图功能，建立了发动机的输出转矩模型、油耗模型及万有特性曲线。

通过输出转矩模型，由当前发动机节气门开度及转速既可得到与之相对应的发动机的转出转矩，从而为分析发动机性能奠定基础；发动机油耗模型反应了其有效燃油消耗率与转速和转矩之间的关系，发动机在不同工况下运行时，由此模型既可得到不同工况下发动机的比油耗，从而为分析整车燃油经济性提供数据支持；万有特性曲线是在由发动机转速和转矩构成的坐标系内，绘制出等油耗曲线、等功率曲线、外特性曲线等，通过万有特性曲线既可较全面地了解发动机在不同工况下的性能指标。

%不同转速下的燃油消耗率与扭矩的曲线拟合clear allbe仁[222.8,220.4,232.4,228.5,227.8,232.6,248.5,245.9,272.4,329.7];Ttq仁[399.8,354.1,318.5,278.1,236.2,203.6,185.3,157.2,117.2,80.8];T1=80:320/9:400;%转换矩阵格式Be仁in terp1(Ttq1,be1,T1,'spli ne');% n=1400r/mi n 时燃油消耗率与扭矩的曲线拟合be2=[222.0,221.7,235.4,226.5,230.5,236.8,249.1,276.1,407.9,487.0];Ttq2=[409.1,365.7,328.3,284.1,243.7,203.2,164.3,123.9,83.5,39.7];T2=39:371/9:410;Be2=i nterp1(Ttq2,be2,T2,'spl in e');be3=[226.0,225.3,226.4,233.9,242.1,283.3,253.9,271.4,323.5,468.6];Ttq3=[408.3,368.3,328.3,289.0,244.4,208.8,167.7,132.1,89.5,46.1];T3=46:363/9:409;Be3=i nterp1(Ttq3,be3,T3,'spl in e');be4=[206.5,231.1,231.1,233.0,242.0,244.9,265.0,299.8,398.0,596.8];Ttq4=[425.6,380.3,332.7,290.9,244.4,205.1,160.2,114.5,68.8,30.7];T4=30:396/9:426;Be4=i nterp1(Ttq4,be4,T4,'spl in e');be5=[234.7,259.8,235.5,237.6,242.8,292.3,277.9,308.7,396.2,605.9];Ttq5=[420.7,379.6,334.6,291.6,244.4,202.8,157.5,116.0,74.1,37.8];T5=37:384/9:421;Be5=i nterp1(Ttq5,be5,T5,'spl in e');be6=[174.2,242.2,252.1,287.4,253.6,263.6,290.6,316.8,378.0,518.8];Ttq6=[404.6,360.5,322.7,283.0,243.3,205.5,162.1,124.7,86.8,52.4];T6=52:353/9:405;Be6=i nterp1(Ttq6,be6,T6,'spl in e');be7=[256.9,253.7,253.5,260.0,303.8,280.7,300.6,346.6,435.6,812.9];Ttq7=[378.0,344.7,310.3,264.3,226.1,186.8,154.2,115.3,76334.1];T7=34:344/9:378;Be7=i nterp1(Ttq7,be7,T7,'spl in e');be8=[257.9,295.3,282.4,288.7,301.9,329.7,357.0,475.4,580.3,1080.1];Ttq8=[315.6,275.5,242.5,210.3,178.5,145.6,118.6,72.6,52.8,22.4];T8=22:294/9:316;Be8=i nterp1(Ttq8,be8,T8,'spl in e');B=[Be1';Be2';Be3';Be4';Be5';Be6';Be7';Be8'];N=[1400*o nes(10,1);1600*o nes(10,1);1800*o nes(10,1);2000*o nes(10,1);2200* on es(10,1);2400*o nes(10,1);2600*o nes(10,1);2800*o nes(10,1)];Ttq n=[T1';T2';T3';T4';T5';T6';T7';T8'];G=[o nes(80,1),N,Ttq n,N.A2,N.*Tt qn ,Ttq n. A2];A=G\B;%A 为6*1 矩阵[n,Ttq]=meshgrid(1400:2800,100:600);% 生成n-Ttq 平面上的自变量“格点”矩阵be=A(1)+n. *A (2)++Ttq*A(3)+n.A2*A(4)+n.*Ttq*A(5)+Ttq.A2*A(6);Pe=Ttq.* n/9550;%外特性实验数据拟合Nw=[1403,1597,1797,1986,2102,2199,2303,2400,2507,2598,2700,2802];Ttqw=[474,497,515,526,528.8,522.8,509.5,492.2,471.2,448.4,408.3,357.4]; n0=1400:2800; Ttqw_N=i nterp1(Nw,Ttqw ,n 0,'spli ne');h=repmat(Ttqw_N,501,1);ii=find(Ttq>h);%确定超出边界的“格点”下标be(ii)=NaN;%强制为非数Pe(ii)=NaN;%强制为非数%绘制等燃油消耗率曲线和等功率曲线三维拟合图subplot(1,2,1);mesh( n, Ttq,be);hold on;mesh( n,Ttq,Pe);axis([1000,3000,100,600,0,500]);hold on;xlabel(' n(r/mi n)')ylabel('Ttq(N*m)')zlabel('Pe(KW) be(g/(KW*h))')title('等燃油消耗曲线和等功率曲线的三维拟合图')%绘制边界线(外特性曲线)subplot(1,2,2);plot( nO,Ttqw_N,'Li neWidth',2);axis([1400,2800,100,550]);xlabel(' n(r/mi n)');ylabel('Ttq(N*m)');title('万有特性曲线');hold on;%绘制等油耗率曲线的二维图B=contour(n,Ttq,be,11);%画等位线，并给出标识数据clabel(B);%把“等位值”沿等位线随机标识hold on;%绘制等功率曲线的二维图P=contour(n,Ttq,Pe,11);%画等位线，并给出标识数据clabel(P);%把“等位值”沿等位线随机标识lege nd('等油耗曲线','等功率曲线','外特性曲线')hold off。
