发动机特性曲线.ppt

发动机特性曲线
汽车发动机的工况在很广泛的范围内变化。

当发动机的工况(即功率和转速)发生变化时，其性能(包括动力性、经济性、排放性和噪声等)也随之改变。

因此，在评价和选用发动机时就必须考察它在各种工况下的性能，才能全面判断其好坏及能否满足汽车的要求。

发动机性能指标随调整状况及运行工况而变化的关系称为发动机特性，利用特性曲线可以简单而又方便地评价发动机性能。

发动机的有效功率P e、有效转矩T e和有效燃油消耗率b e随发动机转速n的变化关系称为发动机速度特性。

动机负荷率的定义，如果利用发动机的速度特性来说明负荷率或负荷的概念就更为清楚。

曲线I为外特性，曲线II、III为部分速度特性。

在n＝3500r/min时，若节气门全开，可得到该转速下可能发出的最大功率45K W。

但如果不全开而开到II和III的位置，则同样转速下只能发出32K W和20K W的功率。

根据上述定义，可求出a、b、c和d四个工况下的负荷值：
工况a负荷为零(称为发动机空转工况)；
工况b负荷＝20/45×100％＝44.4％；
工况c负荷＝32/45 ×100％＝71.1％；
工况d负荷＝45/45×100％＝100％(即发动机全负荷)。

教您读懂发动机特性曲线图（超牛的技术贴）如果说发动机是汽车的心脏，那么发动机特性曲线图则是这颗心脏的“健康证书”，读懂这份“证书”才能使广大同学对一款车的性能有更为清楚、客观的认识。

所以，此次我们便来认识这份证书——发动机特性曲线图。

一、什么是发动机特性曲线图？大家在读各种杂志和汽车厂商的宣传资料中会发现有发动机特性曲线（也有叫发动机工况图），将发动机功率、转矩与发动机曲轴转速之间的函数关系以曲线表示，此曲线称为发动机转速特性曲线或简称为发动机特性曲线；如果发动机节气门全开（柴油机高压油泵在最大供油量位置），此特性曲线称为发动机外特性曲线；如果节气门部分开启（或部分供油），称为发动机部分负荷特性曲线。

以上是较为专业的定义解释，但其实通俗的说，就是将油门踩到底，发动机从怠速到最高转速期间，输出的功率和扭矩的情况在图上反映出来，以此来判断车子能跑多快，有没有劲。

从图1可以看出，转速在ntq 点和np点，发动机扭矩和功率分别达到最大值，这是两个决定发动机性能的主要参数，扭矩决定汽车的起步、爬坡、超车能力，而功率决定着最高的车速和载重量。

图1二、如何由曲线图判断发动机性能那么怎样的发动机曲线才能代表发动机性能是较好的呢？让我们看图说话，从汽车的起步、超车和极速这3个方面分析。

起步加速能力图2拿到一张发动机曲线图，如图2,我们可以看到，扭矩在2000转的时候达到100Nm，升至3500转的过程中有一个快速的提升过程，而如果此区间内的斜线倾斜度越大，越光滑，则代表发动机可以用较短的时间达到扭矩的峰值，并且加速平稳线性，与此同时，功率也随转速的增加而增加。

在实际的驾车当中，随着我们踩第一脚油，汽车克服地面摩擦力，开始起步，随着发动机转速提高，汽车的扭矩会快速提升，一般的发动机在3000转左右来到扭矩峰值，而人们经常提及的“3000转换挡”的惯性操作，实际目的就是为了能够保持这个最大的牵引力，通过换挡，使发动机保持在最高扭矩转速附近，这样我们就可以用更短的时间提高车速。

教您读懂发动机特性曲线图2009年11月09日星期一12:41如果说发动机是汽车的心脏，那么发动机特性曲线图则是这颗心脏的“健康证书”，读懂这份“证书”才能使广学对一款车的性能有更为清楚、客观的认识。

所以，此次我们便来认识这份证书——发动机特性曲线图。

一、什么是发动机特性曲线图？大家在读各种杂志和汽车厂商的宣传资料中会发现有发动机特性曲线（也有叫发动机工况图），将发动机功率、转矩与发动机曲轴转速之间的函数关系以曲线表示，此曲线称为发动机转速特性曲线或简称为发动机特性曲线；如果发动机节气门全开（柴油机高压油泵在最大供油量位置），此特性曲线称为发动机外特性曲线；如果节气门部分开启（或部分供油），称为发动机部分负荷特性曲线。

以上是较为专业的定义解释，但其实通俗的说，就是将油门踩到底，发动机从怠速到最高转速期间，输出的功率和扭矩的情况在图上反映出来，以此来判断车子能跑多快，有没有劲。

从图1可以看出，转速在ntq 点和np点，发动机扭矩和功率分别达到最大值，这是两个决定发动机性能的主要参数，扭矩决定汽车的起步、爬坡、超车能力，而功率决定着最高的车速和载重量。

图1二、如何由曲线图判断发动机性能那么怎样的发动机曲线才能代表发动机性能是较好的呢？让我们看图说话，从汽车的起步、超车和极速这3个方面分析。

起步加速能力图2拿到一发动机曲线图，如图2,我们可以看到，扭矩在2000转的时候达到100Nm，升至3500转的过程中有一个快速的提升过程，而如果此区间的斜线倾斜度越大，越光滑，则代表发动机可以用较短的时间达到扭矩的峰值，并且加速平稳线性，与此同时，功率也随转速的增加而增加。

在实际的驾车当中，随着我们踩第一脚油，汽车克服地面摩擦力，开始起步，随着发动机转速提高，汽车的扭矩会快速提升，一般的发动机在3000转左右来到扭矩峰值，而人们经常提及的“3000转换挡”的惯性操作，实际目的就是为了能够保持这个最大的牵引力，通过换挡，使发动机保持在最高扭矩转速附近，这样我们就可以用更短的时间提高车速。

发动机外特性曲线：效率与转速特性曲线汽车的效率大小很大程度上决定于发动机的性能。

在许多汽车产品介绍上，都标有“最高输出功率”和最高输出扭矩”在两项重要的发动机指标，并用曲线图来反映发动机的上述指标。

那么，这些发动机指标是怎样测出来呢？当发动机运转的时候，其功率、扭矩和耗油量这三个基本性能指标都会随着负荷的变化而变化。

这些变化遵循一定的规律，将这些有规律的变化描绘成曲线，就有了反映发动机特性的曲线图。

根据发动机的各种特性曲线，可以全面地判断发动机的动力性和经济性。

反映发动机运行状况常用速度特性曲线。

汽油发动机曲线图发动机的速度特性曲线表示有效功率N（千瓦）、扭矩M（牛顿米）、比燃料消耗量g（克/千瓦小时）随发动机转速n而连续变化的表现。

发动机的速度特性是在制动试验台架上测出的。

保持发动机在一定节气门开度情况下，稳定转速，测取在这一工况下的功率、比耗油等，然后调整被测机载荷（扭距变化），使发动机转速改变，再测得另一转速下的功率、比耗油。

按照一定转速间隔依次进行上述步骤。

就能测出在不同转速下的数值，将这些数值点连点地组成连续曲线，就产生了功率曲线、扭矩曲线和比燃料消耗量曲线，它们与相应的转速区域对应。

当汽油机节气门完全开启（或者柴油机喷油泵在最大供油量时）的速度特性，称为发动机的外特性，它表示发动机所能得到的最大动力性能。

从外特性曲线上可以看到发动机所能输出的最大功率、最大扭矩以及它们相应的转速和燃料消耗量，汽车产品介绍书上大都采用发动机外特性曲线图，但一般只标出功率和扭矩曲线。

发动机外特性曲线是在发动机最好的工作状态下能使发动机发出最大功率的情况下测出来的。

它表现的曲线特征是∶功率曲线和扭矩曲线都呈现凸形曲线，但两者表现是不一样的。

在汽油发动机外特性曲线中∶功率曲线在较低转速下数值很小，但随转速增加而迅速增长，但转速增加到一定区间后，功率增长速度变缓，直至最大值后就会下降，尽管此时转速仍会继续增长。

读懂发动机特性曲线图，看看加速与节油性能我和各位车友一样，开始时对发动的性能到底如何，是一头雾水，但要想了解发动机的性能，那么就必须读懂——发动机特性曲线图。

本人整理了一些网上收集到的资料，提供给各位车友。

一、什么是发动机转速特性曲线图？发动机转速特性曲线——也有叫发动机工况图，是将发动机功率、转矩与发动机曲轴转速之间的函数关系以曲线表示，简称为发动机特性曲线。

如果发动机节气门全开，此特性曲线称为发动机外特性曲线；如果节气门部分开启（或部分供油），称为发动机部分负荷特性曲线。

通俗的说，就是将油门踩到底，发动机从怠速到最高转速期间，输出的功率和扭矩的情况在图上反映出来，以此来判断车子能跑多快，有没有劲。

从“图1”可以看出，转速在ntq 点和np 点，发动机扭矩和功率分别达到最大值，这是两个决定发动机性能的主要参数，扭矩决定汽车的起步、爬坡、超车能力，而功率决定着最高的车速和载重量。

图1二、如何由曲线图判断发动机性能：那么怎样的发动机曲线才能代表发动机性能是较好的呢？让我们看图说话，从汽车的起步、超车和极速这3 个方面分析。

起步加速能力：图2拿到一张发动机曲线图，如“图2”，我们可以看到，扭矩在2000转的时候达到100Nm,升至3500转的过程中有一个快速的提升过程，而如果此区间内的斜线倾斜度越大,越光滑,则代表发动机可以用较短的时间达到扭矩的峰值,并且加速平稳线性,与此同时, 功率也随转速的增加而增加。

在实际的驾车当中,随着我们踩第一脚油, 汽车克服地面摩擦力, 开始起步, 随着发动机转速提高,汽车的扭矩会快速提升,一般的发动机在3000转左右来到扭矩峰值, 而人们经常提及的“3000转换挡”的惯性操作,实际目的就是为了能够保持这个最大的牵引力,通过换挡,使发动机保持在最高扭矩转速附近，这样我们就可以用更短的时间提高车速。

超车能力：图3在图3”中我们可以看到，在2000转到4500转区间，发动机扭矩输出始终为320NM，而与图2中只有一个扭矩峰值的抛物线图形相比，图3不同的是，曲线中有一段平顶”工况，整体更近似于一个梯形”。

教您读懂发动机特性曲线图2009年11月09日星期一 12:41如果说发动机是汽车的心脏，那么发动机特性曲线图则是这颗心脏的“健康证书”，读懂这份“证书”才能使广大同学对一款车的性能有更为清楚、客观的认识。

所以，此次我们便来认识这份证书——发动机特性曲线图。

一、什么是发动机特性曲线图？大家在读各种杂志和汽车厂商的宣传资料中会发现有发动机特性曲线（也有叫发动机工况图），将发动机功率、转矩与发动机曲轴转速之间的函数关系以曲线表示，此曲线称为发动机转速特性曲线或简称为发动机特性曲线；如果发动机节气门全开（柴油机高压油泵在最大供油量位置），此特性曲线称为发动机外特性曲线；如果节气门部分开启（或部分供油），称为发动机部分负荷特性曲线。

以上是较为专业的定义解释，但其实通俗的说，就是将油门踩到底，发动机从怠速到最高转速期间，输出的功率和扭矩的情况在图上反映出来，以此来判断车子能跑多快，有没有劲。

从图1可以看出，转速在ntq 点和np点，发动机扭矩和功率分别达到最大值，这是两个决定发动机性能的主要参数，扭矩决定汽车的起步、爬坡、超车能力，而功率决定着最高的车速和载重量。

图1二、如何由曲线图判断发动机性能那么怎样的发动机曲线才能代表发动机性能是较好的呢？让我们看图说话，从汽车的起步、超车和极速这3个方面分析。

起步加速能力图2拿到一张发动机曲线图，如图2,我们可以看到，扭矩在2000转的时候达到100Nm，升至3500转的过程中有一个快速的提升过程，而如果此区间内的斜线倾斜度越大，越光滑，则代表发动机可以用较短的时间达到扭矩的峰值，并且加速平稳线性，与此同时，功率也随转速的增加而增加。

在实际的驾车当中，随着我们踩第一脚油，汽车克服地面摩擦力，开始起步，随着发动机转速提高，汽车的扭矩会快速提升，一般的发动机在3000转左右来到扭矩峰值，而人们经常提及的“3000转换挡”的惯性操作，实际目的就是为了能够保持这个最大的牵引力，通过换挡，使发动机保持在最高扭矩转速附近，这样我们就可以用更短的时间提高车速。

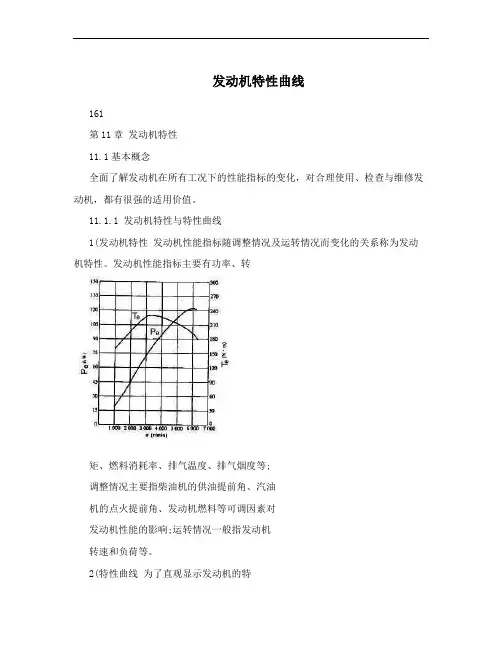

发动机特性曲线161第11章发动机特性11.1基本概念全面了解发动机在所有工况下的性能指标的变化，对合理使用、检查与维修发动机，都有很强的适用价值。

11.1.1 发动机特性与特性曲线1(发动机特性发动机性能指标随调整情况及运转情况而变化的关系称为发动机特性。

发动机性能指标主要有功率、转矩、燃料消耗率、排气温度、排气烟度等;调整情况主要指柴油机的供油提前角、汽油机的点火提前角、发动机燃料等可调因素对发动机性能的影响;运转情况一般指发动机转速和负荷等。

2(特性曲线为了直观显示发动机的特性，常以曲线形式表示，称为发动机特性曲线。

图11-1为Audi(奥迪) 2.4L四缸5气门汽油机的外特性曲线。

3.发动机特性分类发动机特性分调节特性和性能特性两大类。

(1)调节特性指发动机的性能指标随调节情况而变化的关系。

如柴油机的供油提内前角调节特性、汽油机的点火提前角调节特性、汽油机的燃料调节特性等。

(2)性能特性指内燃机的性能指标随运行工况而变化的关系。

如负荷特性、速度特性、调速特性、万有特性、螺旋桨161162特性等。

11.1.2 发动机特性的制取发动机特性需在专门的试验台(俗称发动机台架)上进行，图11-2显示了带水力测功器的试验台的基本组成。

它可以模拟发动机的实际工况，使其在要求的转速和负荷下工作，并可以同步测量发动机在各种工况下的功率、燃料消耗、废气排放、气缸压力等性能参数。

发动机特性试验，国家已容有标准，需按有关标准，在规定的条件下进行。

11.2发动机调节特性发动机调节特性对发动机的正确调整、使用与维修关系密切，值得重视。

11.2.1 柴油机供油提前角调节特性它是指在发动机转速一定和油量控制机构(如喷油泵的供油拉杆)位置一定条件下，其功率、燃料消耗率等性能指标随供油提前角变化而变化的关系。

图11-3为柴油机供油提前角调节特性曲线。

由曲线可见，随着供油提前角θ的改变，发动机的功率与燃料消耗率也随着变化。

对应于最大功率和最小燃料消耗率的供油提前角即为最佳供油提前角。

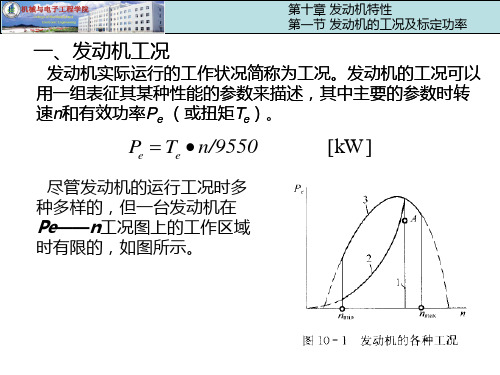

发动机特性§6-1 发动机工况和性能指标分析式 一 发动机工况在绪论中我们已经介绍过工况的概念。

有效功率Ne 和转速n 决定了发动机的工作运行情况。

工况 — Ne ，转速n 。

发动机的工况分为点工况、线工况和面工况。

二 发动机性能指标分析式1 p k e vi m =1ηαηη2 M k e vi m =2ηαηη3 N k n e vi m =3ηαηη4 g k e i m =41ηη 5 G k n T v=5ηα§6-2 发动机速度特性发动机节气门开度 （ 或油门开度 ） 不变，发动机性能指标随转速n 变化的关系。

如：汽车爬坡或阻力变化时, 节气门 （ 或油门 ） 开度不变, n 随外界负荷的变化而变化。

外界负荷大, n ↓, 外界负荷小, n ↑, 这时发动机沿速度特性工作。

一 汽油机的速度特性 （一） 定义汽油机节气门开度固定不变，汽油机性能指标随转速n 变化的关系。

外特性 （全负荷的速度特性） — 节气门全开 （ 100% ）, 测得的速度特性。

部分速度特性 — 节气门固定在部分开启位置, 测得的速度特性。

（二） 外特性曲线1 Me 曲线M k e vi m =2ηαηη n ↑ → ∆g ↑ → α↓ （ 不多 ）M k e v i m =2'ηηη（1） ηv — n ↑ → 气流惯性↑ → ηv ↑；n ↑↑ → 节流损失↑ → ηv ↓。

（2） ηi — n ↑ → 气流运动↑ → 混合气形成改善 → ηi ↑； n ↑↑ → 燃烧时间↓，燃烧恶化 → ηi ↓。

（3） ηm — n ↑ → ηm ↓。

（4） Me — 低速时: ηv ↑n ↑ → ηi ↑ 使Me 变化不大, 略有↑； ηm ↓ 高速时: → ηv ↓n ↑ → ηi ↓ 使Me ↓↓。

ηm ↓2 Ne 曲线低速时: n ↑ → Me ↑ （ 不大 ）, 但 Ne ∝ Me ↑ ⋅ n ↑ → Ne ↑↑； 高速时: n ↑ → Me ↓ → Ne ↑ （ 不大 ）。
