贴片电阻、贴片电容规格、封装、尺寸·功率贴片电阻常见封装有9种，用两种尺寸代码来表示。
一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。
我们常说的0603封装就是指英制代码。
另一种是米制代码，也由4位数字表示，其单位为毫米。
下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制(inch) 公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05 0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10 0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20 0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20 1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20 1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20 1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20 2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20 2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

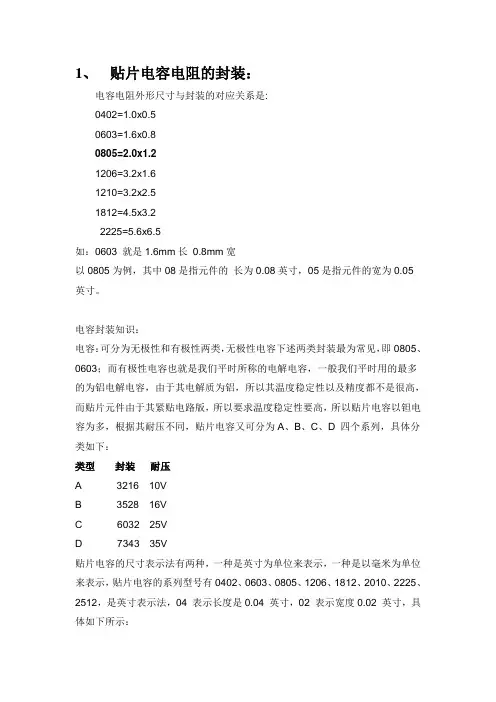

1、贴片电容电阻的封装：电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5如：0603 就是1.6mm长0.8mm宽以0805为例，其中08是指元件的长为0.08英寸，05是指元件的宽为0.05英寸。
电容封装知识：电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D 四个系列，具体分类如下：类型封装耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容的系列型号有0402、0603、0805、1206、1812、2010、2225、2512，是英寸表示法，04 表示长度是0.04 英寸，02 表示宽度0.02 英寸，具体如下所示：英制尺寸公制尺寸长度及公差宽度及公差厚度及公差0402 1005 1.00±0.05 0.50±0.05 0.50±0.050603 1608 1.60±0.10 0.80±0.10 0.80±0.100805 2012 2.00±0.20 1.25±0.20 0.70±0.201.00±0.201.25±0.201206 3216 3.20±0.30 1.60±0.20 0.70±0.201.00±0.201.25±0.201210 3225 3.20±0.30 2.50±0.30 1.25±0.301.50±0.301808 4520 4.50±0.40 2.00±0.20 ≤2.001812 4532 4.50±0.40 3.20±0.30 ≤2.502225 5763 5.70±0.50 6.30±0.50 ≤2.503035 7690 7.60±0.50 9.00±0.05 ≤3.00贴片电容的命名:贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。
一般贴片电容的老化条件
贴片电容是电子设备中常见的元件之一，用于存储电荷和调节电压。
为了确保其长期稳定性和可靠性，贴片电容需要经历老化测试。
老化条件是贴片电容在特定环境下持续运行以模拟长期使用情况的一系列参数设置。
一般贴片电容的老化条件主要包括温度、电压和时间三个方面。
温度是老化条件中最重要的因素之一。
根据不同的应用需求，贴片电容可以设置在不同的温度范围下进行老化测试。
常见的老化温度有85°C和125°C两种，分别代表常规和高温环境下的使用情况。
在老化过程中，贴片电容需要在指定的温度下工作一段时间，以模拟实际使用中可能遇到的温度变化。
电压也是影响贴片电容老化的重要因素之一。
贴片电容一般具有额定电压和工作电压两个参数。
老化条件中的电压设置应小于或等于贴片电容的额定电压，以保证元件在老化过程中不会超过其设计参数。
老化条件下的持续电压作用可以模拟电容在实际使用情况下所承受的电压变化。
老化时间是贴片电容老化条件中不可忽视的因素。
老化时间取决于设备的使用寿命要求和实际应用场景。
一般来说，贴片电容的老化时间会根据设备使用寿命而定，通常设置为数小时甚至数天。
通过持续运行一段时间，可以测试贴片电容在使用寿命期间是否具备良好的稳定性和可靠性。
一般贴片电容的老化条件包括温度、电压和时间三个方面。
通过在特定温度下施加适当电压并持续运行一定时间，可以判断贴片电容在实际使用条件下的稳定性和可靠性。
这样的老化测试有助于确保贴片电容在电子设备中的长期正常工作。

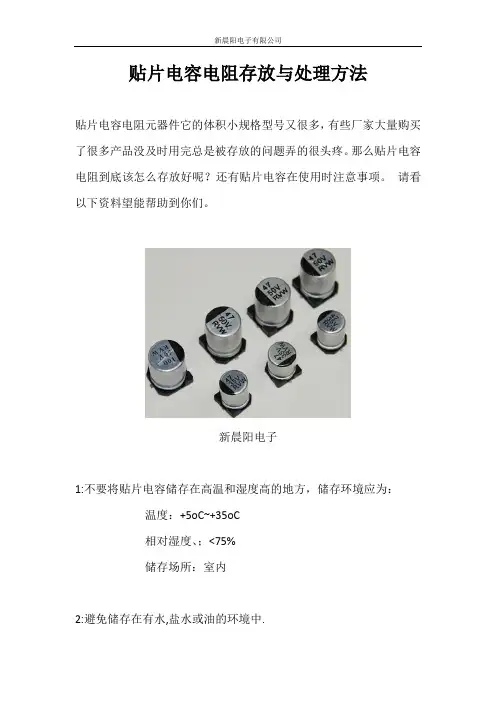

贴片电容电阻存放与处理方法
贴片电容电阻元器件它的体积小规格型号又很多，有些厂家大量购买了很多产品没及时用完总是被存放的问题弄的很头疼。
那么贴片电容电阻到底该怎么存放好呢？还有贴片电容在使用时注意事项。
请看以下资料望能帮助到你们。
新晨阳电子
1:不要将贴片电容储存在高温和湿度高的地方，储存环境应为：
温度：+5oC~+35oC
相对湿度、；<75%
储存场所：室内
2:避免储存在有水,盐水或油的环境中.
3:避免贴片电解电容器接触臭氧、紫外线或辐射.
4:避免储存在有毒气体(如硫化氢、亚硝酸、氯及氨等)的环境中. 5:尽可能的把电容器保存在原来的封装袋里。
新晨阳电子
贴片电容电阻的处置方法,用下列任何一种方法处理电容器:
1:在电容器的壳体上开孔或完全解体后置于火中焚毁（用800oC或更高的温度）。
2:电容器不作焚毁时，交给工业垃圾机构进行填埋处理。
电子元器件的存储条件
和摆放方法
标准化管理部编码-[99968T-6889628-J68568-1689N]
存放环境
1、库房的温度要求在19℃到29摄氏度之间；湿度要求在45%RH到75%RH之间。
2、库房要保证通风、通光、干燥、无腐蚀性气体。
严禁吸烟，使用明火，消防标识明确。
3、做好防静电措施立体式货架、周转车、出料桌要用防静电线接地，工作人员要佩戴防静电手环。
4、没有特殊情况要遵循先进先出的原则。
5、库房里的立体式货架、柜体要做好标识，明确显示出物料的名称、数量。
贴片元件的存放
1、所有的元件入库前要做好登记，包括：名称、规格型号、数量、入库时间等信息。
2、所有元件根据库房标识放在指定位置。
对于盘式包装的芯片必须放在原盘里，如果包装已经被打开必须用保鲜膜将芯片连同料盘妥善包好防止氧化；对于带式包装的元件，不可将元件从料带中随意取出，如果元件不慎掉落则必须用防静电袋子装好，并优先出库；对于杆式包装的元件，将整杆放置在指定位置，注意两头的橡胶塞要塞紧不要松动。
Pcb板的存放
1、对于未装贴的pcb板整齐放置在防静电箱中，不可随意破坏包裹在外面的塑封袋。
2、对于已经装贴好的单板分层次的放置在防静电箱中，每层用泡沫隔离。
3、对于已经组装好的单装置
DIP元件的存放。
存放环境
1、库房的温度要求在19℃到29摄氏度之间；湿度要求在45%RH到75%RH之间;
2、库房要保证通风、通光、干燥、无腐蚀性气体;严禁吸烟,使用明火,消防标识明确;
3、做好防静电措施立体式货架、周转车、出料桌要用防静电线接地,工作人员要佩戴防静电手环;
4、没有特殊情况要遵循先进先出的原则;
5、库房里的立体式货架、柜体要做好标识,明确显示出物料的名称、数量;
贴片元件的存放
1、所有的元件入库前要做好登记,包括：名称、规格型号、数量、入库时间等信息;
2、所有元件根据库房标识放在指定位置;对于盘式包装的芯片必须放在原盘里,如果包装已经被打开必须用保鲜膜将芯片连同料盘妥善包好防止氧化；对于带式包装的元件,不可将元件从料带中随意取出,如果元件不慎掉落则必须用防静电袋子装好,并优先出库；对于杆式包装的元件,将整杆放置在指定位置,注意两头的橡胶塞要塞紧不要松动;
Pcb板的存放
1、对于未装贴的pcb板整齐放置在防静电箱中,不可随意破坏包裹在外面的塑封袋;
2、对于已经装贴好的单板分层次的放置在防静电箱中,每层用泡沫隔离;
3、对于已经组装好的单装置
DIP元件的存放。
贴片电容、电阻、晶体管保存条件及可使用期限（MSL防潮等
级）说明
贴片电容、电阻、晶体管保存条件及可使用期限说明
1.不要将贴片电容/电阻器储存高温和湿度高的地方，储存环境应为：
温度：+5℃~+35℃
相对湿度:40%-60%
储存场所:室内通风洁净避光
2.避免过分悬殊的温度差和湿度差，温度急剧变化，会使空气中的水汽凝结成水珠。
3.避免储存在阳光直射,有水,盐水和油的环境中.
4.避免接触臭氧.紫外线或者辐射.
5.避免储存在有毒气(如硫化氢.亚硝酸.氯及氨等)的环境中
6.竟可能保存在原来的封装袋里.
按照以上标准电容电阻器存放3年期限内都可以使用.晶体管存放2.5年期限内都可以使用。
电子元件存储与保养：如何妥善保存和保护电子元件电子元件的存储与保养是确保其性能和寿命的重要环节。
正确的保存和保护方法可以延长电子元件的使用寿命，提高其工作效率。
下面将详细介绍如何妥善保存和保护电子元件。
一、存储环境1. 保持干燥：电子元件存放的环境应该保持干燥，避免潮湿的环境会导致元件受潮损坏。
可以使用防潮剂或放置在干燥柜中，确保环境湿度保持在适宜的范围内。
2. 避免高温：高温会对电子元件产生不可逆的损坏，因此应避免将它们存放在高温的环境中。
最好的存放温度为15-25℃。
3. 避免曝光：长时间日光直射会导致电子元件的损坏，因此应避免将它们暴露在阳光下，可以选择存放在遮光柜或其他不直接受阳光照射的地方。
二、包装和封存1. 防静电包装：电子元件对静电非常敏感，静电击穿会对其造成永久性损坏。
因此，应采用防静电包装材料如防静电泡沫盒、防静电袋等将元件封存起来，以防止其受到静电的影响。
2. 标签标识：对于存放多种不同类型的电子元件，应在包装上标明其型号、规格和存放时间，以便于管理和使用时的快速识别。
3. 不要重叠放置：对于易碎的元件如晶体管或集成电路等，应避免将它们重叠放置，以免因压力造成损坏。
三、定期检查与保养1. 清洁：定期对电子元件进行清洁可以去除灰尘和杂质，确保其正常工作。
可使用软刷或吹气枪清除表面的灰尘，但应注意不要用力过猛，以免损坏元件。
2. 避免频繁插拔：频繁的插拔连接器或其他元件可能导致接触不良或接触氧化，影响其正常工作。
因此应避免不必要的插拔操作，尽量保持连接的稳定。
3. 定期测试：定期对存放的电子元件进行功能和性能测试，既可以发现元件是否损坏或老化，也可以提前发现潜在的故障风险。
四、防止外部环境因素的影响1. 防尘封存：对于灵敏的电子元件，应采用封闭的盒子或密封袋进行存储，以防止灰尘和颗粒物进入元件导致损坏。
2. 防止化学物质污染：避免将电子元件暴露在化学品或有害物质的环境中，以防止其受到腐蚀或污染。
贴片电容使用注意事项贴片电容是一种常用的电子元器件，在各种电子产品中广泛应用。
贴片电容的使用注意事项非常重要，下面将详细介绍一些需要注意的事项。
首先，贴片电容在使用前需要进行储藏。
贴片电容对存储环境有一定要求，应处于温度适宜，干燥通风良好的环境中。
应避免阳光直射或高温、潮湿等不良条件。
此外，贴片电容应尽量避免堆积在一起，以免因电容自身的重量损坏。
其次，贴片电容应避免受到过高的压力和冲击。
在安装贴片电容的过程中，应注意避免施加过大的物理力量，以免导致电容变形或破裂。
在运输过程中，贴片电容应小心轻放，并避免与其他金属器件或硬物碰撞，以免损坏。
第三，贴片电容的静电保护也非常重要。
贴片电容对静电非常敏感，静电放电可能导致电容内部结构损坏。
使用贴片电容时，应穿戴防静电手套、鞋等适当的防护装备，并确保工作环境具备良好的静电保护条件。
同时，还应定期检查并清除工作区域的静电，以降低静电对贴片电容的影响。
第四，贴片电容需要正确焊接。
在焊接过程中，应正确控制焊接温度和时间，以免过热或过度曝光。
同时，焊接工艺的选择也非常重要，不同类型的贴片电容在焊接时需要采用不同的技术和方法。
在焊接过程中，还应保证焊接区域的清洁，避免灰尘等杂质对焊接质量的影响。
第五，贴片电容在使用过程中应注意电压和电流的合适范围。
过高的电压或电流可能会导致贴片电容破裂或损坏。
因此，在选用贴片电容时，应根据具体的使用场景和需求，选择合适的额定电压和电流。
如果需要在高压或高电流环境下使用贴片电容，还应采取适当的降压和限流措施。
第六，贴片电容在使用过程中还应注意温度控制。
贴片电容对温度较为敏感，过高的温度可能导致电容内部结构发生变化，从而影响其电性能。
在使用贴片电容时，应尽量避免长时间在高温环境下使用，也应避免突然的温度变化。
同时，在设计电路时，还应合理布局，采取散热措施，以保证贴片电容的温度在安全范围内。
最后，贴片电容需要注意防护措施。
在使用贴片电容时，应避免沾上腐蚀性物质或化学液体，以免损坏电容表面。
贴片电阻、贴片电容规格、封装、尺寸、功率贴片电阻、贴片电容规格、封装、尺寸贴片电阻常见封装有9种，用两种尺寸代码来表示。
一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。
我们常说的0603封装就是指英制代码。
另一种是米制代码，也由4位数字表示，其单位为毫米。
下表列出贴片电阻封装英制和公制的关系及详细的尺寸：贴片电容和贴片电阻都是一样可以用的,0805,1206等贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 20** 1/81206 3216 1/41210 3225 1/31812 4832 1/220** 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、20**是3/4W、2512是1W。
05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。
贴片电容、电阻、晶体管保存条件及可使用期限说明
1.不要将贴片电容/电阻器储存高温和湿度高的地方，储存环境应为：
温度：+5℃~+35℃
相对湿度:40%-60%
储存场所:室内通风洁净避光
2.避免过分悬殊的温度差和湿度差，温度急剧变化，会使空气中的水汽凝结成水珠。
3.避免储存在阳光直射,有水,盐水和油的环境中.
4.避免接触臭氧.紫外线或者辐射.
5.避免储存在有毒气(如硫化氢.亚硝酸.氯及氨等)的环境中
6.竟可能保存在原来的封装袋里.
按照以上标准电容电阻器存放3年期限内都可以使用.晶体管存放2.5年期限内都可以使用。
片式钽电容器的储存条件和推荐焊接条件一、储存条件：
存放环境：存放环境温度在10~35℃，环境湿度≤60%RH，
周围环境无酸碱等腐蚀气体。
使用之前如破坏真空封装，拆
封后的电容器暴露在空气中的时间尽可能不要超过24小
时。
二、焊接条件：
片式钽电容可使用再流焊焊接、波峰焊焊接以及手工焊接。
A、B、C、D壳推荐使用再流焊接，E壳以及E壳以上推荐
使用手工焊接。
1、烘干处理：
如果破坏真空时间超过24小时，建议焊接前对片式钽
电容进行125℃烘干2小时的预处理。
超过一星期的
125℃烘干12小时才可以焊接。
手工焊接：采用手工焊接的产品不需要焊接前进行烘干，可直接进行焊接。
手工焊接方法适合E、F、Y、H、Z壳产品。
焊接温度280~350℃（30W功率烙铁），焊接时间不超过5S。
2、再流焊焊接：
推荐回流焊接曲线
此再流焊焊接曲线适合A、B、C、D壳产品。
若回流焊
最大焊接温度大于245℃时，建议改为手工焊接。
贴片电阻和贴片电容1. 贴片电阻1.1 贴片电阻的定义和作用贴片电阻是一种电子元件，用于限制电流的流动。
它通常由碳膜、金属膜或金属箔制成，外形为长方形，两端有金属引线，可以直接焊接在电路板上。
贴片电阻广泛应用于电子设备中，如电视、手机、计算机等。
贴片电阻的主要作用是调节电路的电阻值，限制电流的大小，保护其他元件不受过大的电流损害。
它可以通过改变电阻值来调整电路的工作状态，如调节音量、亮度等。
1.2 贴片电阻的特点和分类贴片电阻具有以下特点：•小巧：贴片电阻的外形小巧，体积小，重量轻，适合在高密度电路板上使用。
•低成本：贴片电阻的制造成本相对较低，适合大规模生产。
•稳定性好：贴片电阻的电阻值稳定，不易受温度、湿度等环境因素影响。
•高精度：贴片电阻的电阻值可以达到较高的精度要求，适用于精密电路。
根据其电阻值和功率等级，贴片电阻可以分为不同的分类。
常见的贴片电阻分类有：•电阻值：贴片电阻的电阻值通常以欧姆（Ω）为单位表示，常见的电阻值有10Ω、100Ω、1kΩ等。
•功率等级：贴片电阻的功率等级通常以瓦特（W）为单位表示，常见的功率等级有1/16W、1/10W、1/8W等。
1.3 贴片电阻的安装和使用注意事项贴片电阻的安装和使用需要注意以下事项：•安装位置：贴片电阻应安装在电路板上与其他元件相对应的位置，避免与其他元件短路或互相干扰。
•焊接方式：贴片电阻通常采用表面贴装技术（SMT）进行焊接，需要注意焊接温度和时间，避免过热或过长时间的焊接导致损坏。
•温度系数：贴片电阻的电阻值会随温度的变化而变化，需要根据实际应用环境选择合适的温度系数。
•阻值容差：贴片电阻的实际电阻值可能存在一定的容差，需要根据实际要求选择合适的阻值容差。
2. 贴片电容2.1 贴片电容的定义和作用贴片电容是一种电子元件，用于存储和释放电荷。
它通常由两片金属箔之间夹有绝缘材料制成，外形为长方形，两端有金属引线，可以直接焊接在电路板上。
贴片电容广泛应用于电子设备中，如电视、手机、计算机等。
电子元器件储存标准
电子元器件是现代电子产品的基础组成部分，其质量和性能直接影响着整个产品的质量和可靠性。
因此，在生产、储存和运输过程中，对电子元器件的储存标准有着非常严格的要求。
本文将就电子元器件的储存标准进行详细介绍，以期为相关从业人员提供参考。
首先，对于电子元器件的储存环境要求，应该保持干燥、通风、无腐蚀气体和无尘埃的环境。
尤其是对于静电敏感元器件，更应该在无静电环境下存放，以免影响其性能。
在储存过程中，应该定期检查储存环境的温度和湿度，确保符合要求。
其次，对于不同类型的电子元器件，其储存方式也有所不同。
例如，对于集成电路芯片和存储器件等静电敏感元器件，应该采用防潮、防尘、防静电的包装方式进行储存，以免受到外界环境的影响。
而对于普通的电阻、电容等元器件，则可以采用密封包装或者储存在干燥柜中进行储存。
另外，在电子元器件的储存过程中，还需要注意轻拿轻放，避免碰撞和挤压，以免造成元器件的损坏。
尤其是对于精密元器件，更需要小心翼翼地处理和储存，以确保其完好无损。
此外，对于长期储存的电子元器件，还需要定期进行防潮、防尘和防静电的处理，以确保其储存环境的稳定性。
同时，也需要定期检查元器件的外观和性能，以确保其质量和可靠性。
总之，电子元器件的储存标准对于保障其质量和性能至关重要。
只有严格按照相关标准进行储存，才能确保元器件在生产和使用过程中的可靠性和稳定性。
希望本文所介绍的电子元器件储存标准能够为相关从业人员提供一些帮助，使他们能够更好地进行电子元器件的储存和管理工作。
贴片铝电解电容安装，使用及储存注意事项一、贴片铝电解电容安装注意事项铝电解电容安装:1.一旦电容器经过安装及加载,不要再试图用于其他线路板或其他用途.2.当电容器产生再生电压时,需要能过1K左右的电阻进行放电.3.对储存较长时间(超过2年以上)的电容器,其漏电可能会增大.若漏电流增大,请使用1K左右电阻做充电处理.4.将电容器安装在PC板上之前,请确认其规格(静电容量及额定电压等)与极性.5.请不要将电容器掉在地上,或不要使用掉在地上的电容器.6.安装时请不要损伤电容器.7.安装前,请确认电容器引线与PC板上的孔距相吻合.8.请留意自动插入的机械手力量不宜过大.9.请注意贴片机(SMT)的吸头,产品检测夹具或对中装置对电容器的机械冲击.10.手工焊接:a.焊接条件(温度时间)不可超过规格书所规定的范围.b.如果因引线间距和线路板的孔距不一致而需要对引线加工时,在焊接前不可使用过大的力度来扭动电容器的引线.c.如果要卸下焊接好的电容器,请将焊接剂充分溶化后再拆卸,以免电容器的端子受到拉力.d.请勿将烙铁接触到电容器的本体.11.波峰焊:a.不要将电容器本身浸入到焊锡溶液中.b.焊接条件(温度,时间,次数)必须按规定说明执行.c. 注意不要将焊锡附着在端子以外.d.焊接时,不要让其他产品倒下碰到电容器上.12.回流焊(只适用于表面贴装):a. 请遵守本产品目录中的”回流焊条件”.b. 当使用红外线加热时,请注意加热程度,因为红外线吸收率随电容器颜色和大小的不同而改变.13.电容器焊接在PC板上后,不要倾斜或扭动电容器.14.不要抓住焊接后的电容器搬动PC板.15.请在焊接后不要让任何物品与电容接触.如PC板堆放储存,请确保PC板及其他零部件不与电容器接触.焊接后的电容在不应受任何已焊接PC板或其他零件热辐射的影响.二、贴片铝电解电容在电路设计中注意事项下面是铝电解电容在路设计中注意事项：1. 确保电容器使用和安装条件在本公司产品目录的规定范围内。
贴片电阻和贴片电容贴片电阻和贴片电容是现代电子器件中广泛应用的基本组成部分，下面我们将详细介绍它们的特点、用途以及正确使用的注意事项。
首先来介绍一下贴片电阻。
贴片电阻是一种小巧、方便安装的电阻器件，通常采用矩形形状，并且其大小标准化，以便于自动化生产。
贴片电阻通过将导电材料（如碳膜或金属膜）沉积到陶瓷或有机材料的片基上，并连接两个端点形成电阻值。
贴片电阻具有多种特点和优势。
首先，它们在电路中占据的空间较小，可大大减小电子设备的尺寸。
其次，由于采用自动化生产和标准化尺寸，贴片电阻的成本相对较低。
此外，它们具有优良的高频响应特性，使其在高速电子设备中得到广泛应用。
最后，贴片电阻的焊接可靠性高，可以有效减少电子设备的故障率。
贴片电阻有许多应用领域。
在电子产品中，贴片电阻常用于调整电流，限制电流流过电路的特定部分，以保护其他元件。
此外，贴片电阻常见于放大器、滤波器、电源等各种电路中，有助于稳定电流和电压。
贴片电阻也经常在模拟电路和数字电路中用于电阻分压、电流检测和电流限制等功能。
接下来我们介绍贴片电容。
贴片电容与贴片电阻相似，也是一种小巧、方便安装的电子元件。
它由两个可导电层分隔的绝缘材料制成，形成电容效果。
贴片电容同样具有许多优势。
首先，贴片电容可以在同一面板上与其他电子组件同时安装，从而提高电路的集成度和性能。
其次，贴片电容的尺寸标准化，使得大规模生产变得容易和经济高效。
此外，贴片电容的焊接质量高，能够稳定工作在高温、高湿和高频环境下。
贴片电容也有多种应用领域。
在通信设备中，贴片电容常用于电路的直流隔离和交流耦合，以提高信号的传输质量。
此外，贴片电容还用于电源滤波、稳压电路、振荡电路和放大器等电路。
在数字电路中，贴片电容则常用于延时、存储和加快信号传输。
当我们使用贴片电阻和贴片电容时要注意一些事项。
首先，根据电路设计要求正确选择合适的贴片电阻和贴片电容型号。
其次，确保焊接过程准确无误，避免因焊接不良导致的电路故障。
贴片电容电阻存放与处理方法
贴片电容电阻元器件它的体积小规格型号又很多，有些厂家大量购买了很多产品没及时用完总是被存放的问题弄的很头疼。
那么贴片电容电阻到底该怎么存放好呢？还有贴片电容在使用时注意事项。
请看以下资料望能帮助到你们。
新晨阳电子
1:不要将贴片电容储存在高温和湿度高的地方，储存环境应为：
温度：+5oC~+35oC
相对湿度、；<75%
储存场所：室内
2:避免储存在有水,盐水或油的环境中.
3:避免贴片电解电容器接触臭氧、紫外线或辐射.
4:避免储存在有毒气体(如硫化氢、亚硝酸、氯及氨等)的环境中. 5:尽可能的把电容器保存在原来的封装袋里。
新晨阳电子
贴片电容电阻的处置方法,用下列任何一种方法处理电容器:
1:在电容器的壳体上开孔或完全解体后置于火中焚毁（用800oC或更高的温度）。
2:电容器不作焚毁时，交给工业垃圾机构进行填埋处理。
